数字电路分析期末复习题
10套数字电路复习题带完整答案
Made by 遇见 第一套一．选择题（18分）1．以下式子中不正确的是（ ） a ．1•A ＝A b ．A ＋A=A c ．B A B A +=+ d ．1＋A ＝12．已知B A B B A Y ++=下列结果中正确的是（ ）a ．Y ＝Ab ．Y ＝Bc ．Y ＝A ＋Bd ．B A Y +=3．TTL 反相器输入为低电平时其静态输入电流为（ ） a ．－3mA b ．＋5mA c ．－1mA d ．－7mA4．下列说法不正确的是（ ） a ．集电极开路的门称为OC 门b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c ．OC 门输出端直接连接可以实现正逻辑的线或运算d 利用三态门电路可实现双向传输 5．以下错误的是（ ）a ．数字比较器可以比较数字大小b ．实现两个一位二进制数相加的电路叫全加器c ．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d ．编码器可分为普通全加器和优先编码器 6．下列描述不正确的是（ ）a ．触发器具有两种状态，当Q=1时触发器处于1态b ．时序电路必然存在状态循环c ．异步时序电路的响应速度要比同步时序电路的响应速度慢d ．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象 7．电路如下图（图中为下降沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“011”，请问时钟作用下，触发器下一状态为（ ）a ．“110”b ．“100”c ．“010”d ．“000”8、下列描述不正确的是（ ）a ．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b ．寄存器只能存储小量数据，存储器可存储大量数据。
c ．主从JK 触发器主触发器具有一次翻转性d ．上面描述至少有一个不正确 9．下列描述不正确的是（ ）a ．EEPROM 具有数据长期保存的功能且比EPROM 使用方便b ．集成二—十进制计数器和集成二进制计数器均可方便扩展。
数字电路期末考试题及答案
数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。
答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。
2. 解释什么是触发器，并说明其在数字电路中的作用。
答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。
在数字电路中，触发器用于存储数据，实现计数、定时等功能。
3. 什么是组合逻辑电路？请举例说明。
答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。
数电期末考试题及答案
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 任何时刻输出仅由该时刻的输入决定答案：B4. 一个4位二进制计数器可以计数到（）。
A. 8B. 16C. 15D. 14答案：B5. 一个D触发器的特点是（）。
A. 有两个稳定状态B. 只有一个稳定状态C. 没有稳定状态D. 以上都不是答案：A6. 在数字电路中，以下哪个不是基本的门电路？（）。
A. 与门B. 或门C. 非门D. 异或门答案：D7. 一个3线-8线译码器可以译码（）种不同的输入。
A. 3B. 8C. 6D. 7答案：B8. 一个8位寄存器可以存储（）位二进制数。
A. 8B. 16C. 32D. 64答案：A9. 以下哪个是同步时序电路的特点？（）A. 电路的输出仅依赖于当前的输入B. 电路的输出依赖于当前的输入和电路的历史状态C. 电路的输出不依赖于输入D. 电路的输出仅依赖于电路的历史状态答案：B10. 一个JK触发器可以表示（）种不同的状态。
A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的与门电路有_____个输入端和一个输出端。
答案：22. 一个4位二进制计数器的计数范围是从0到_____。
答案：153. 一个D触发器在时钟信号的上升沿到来时，其输出Q将与输入D保持_____。
答案：一致4. 在数字电路中，一个3线-8线译码器的输出是_____进制的。
答案：二5. 一个8位寄存器可以存储的最大十进制数是_____。
答案：2556. 一个JK触发器在J=0，K=0时，其状态将保持_____。

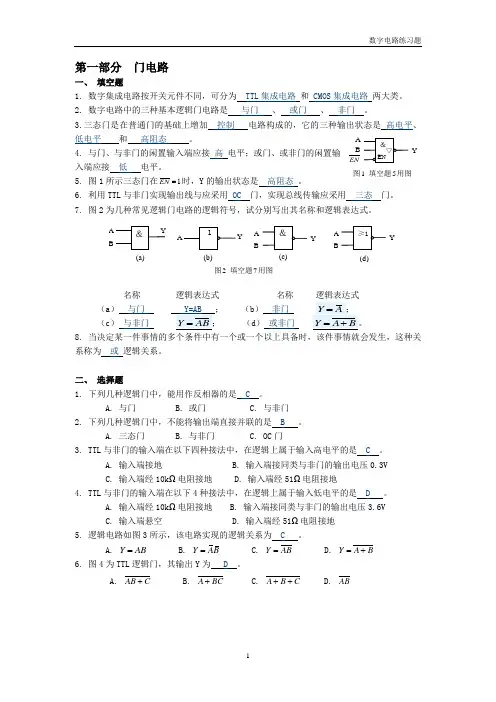

数字电子期末考试练习题
数字电路练习题第一部分 门电路一、 填空题1. 数字集成电路按开关元件不同，可分为 TTL 集成电路 和 CMOS 集成电路 两大类。
2. 数字电路中的三种基本逻辑门电路是 与门 、 或门 、 非门 。
3.三态门是在普通门的基础上增加 控制 电路构成的，它的三种输出状态是 高电平、 低电平 和 高阻态 。
4. 与门、与非门的闲置输入端应接 高 电平；或门、或非门的闲置输入端应接 低 电平。
5. 图1所示三态门在1EN =时，Y 的输出状态是 高阻态 。
6. 利用TTL 与非门实现输出线与应采用 OC 门，实现总线传输应采用 三态 门。
7. 图2为几种常见逻辑门电路的逻辑符号，试分别写出其名称和逻辑表达式。
名称 逻辑表达式 名称 逻辑表达式 （a ） 与门（b ） 非门 （c ） 与非门 （d ） 或非门8. 当决定某一件事情的多个条件中有一个或一个以上具备时，该件事情就会发生，这种关系称为 或 逻辑关系。
二、 选择题1. 下列几种逻辑门中，能用作反相器的是 C 。
A. 与门B. 或门C. 与非门2. 下列几种逻辑门中，不能将输出端直接并联的是 B 。
A. 三态门B. 与非门C. OC 门3. TTL 与非门的输入端在以下四种接法中，在逻辑上属于输入高电平的是 C 。
A. 输入端接地B. 输入端接同类与非门的输出电压0.3VC. 输入端经10k Ω电阻接地D. 输入端经51Ω电阻接地4. TTL 与非门的输入端在以下4种接法中，在逻辑上属于输入低电平的是 D 。
A. 输入端经10k Ω电阻接地B. 输入端接同类与非门的输出电压3.6VC. 输入端悬空D. 输入端经51Ω电阻接地5. 逻辑电路如图3所示，该电路实现的逻辑关系为 C 。
A. Y AB =B. Y AB =C. Y AB =D. Y A B =+6. 图4为TTL 逻辑门，其输出Y 为 D 。
A. AB C +B. A BC +C. A B C ++D. ABENY AB 图1 填空题5用图＆A BY(a)YA B YA (d)(c)图2 填空题7用图(b)图3 选择题5用图YA图4 选择题6用图Y7. 图5电路实现的逻辑功能是C 。
数字电路分析期末复习题
逻辑函数常用以下四种方法表示:
逻辑函数表达式、真值表、逻辑图和波形图. 逻辑电路的分析和设计, 涉及逻辑函数表达方式之间的 转换, 和逻辑函数表达式的化简. 2. 逻辑函数表达式的化简, 以及逻辑函数表示法间的转换 例1: 化简函数F=AD+AD+AB+AC+BD+ACEF+BE+DEF 解: F=A(D+D)+AB+AC+BD+ACEF+BE+DEF =A+AB+AC+BD+ACEF+BE+DEF
作下同时进行的; 异步时序电路中, 各触发器的时钟信号 不同一个 , 因而触发器状态的变化并不都是同时发生的, 且有先有后;
17. 消除时序逻辑电路冒险的方法主要有两种: ㈠ 用同步时序逻辑
电路代替异步时序逻辑电路 , ㈡ 延长信号的传输时间 。
19. 移位寄存器既能 存放 数据, 又能完成 移位 功能。
补零
011 011 010 011 . 101 110
补零
所以有: (11011010011.10111)2=(3323.56)8 ② 基数连除、连乘法
例: 将(173.8125)10 化成二进制数. 将(173.8125)10 分成整数部分和小数部分, 并分别以连除和连乘法求 相应的系数.
kn-1·· 1k0 ·· ·k
A. 提高电容和电阻的精度; C. 采用石英晶体振荡器;
B. 提高电源的稳定度; D. 保持环境温度不变. C
。
4. 如状态 SA 和状态 SB 等价, 它们必须 A. 有相同的次态;
B. 有相同的输出;
C. 有相同的次态, 并有相同的输出; D. 有相同的次态但输出不同.
(完整版)数字电路期末复习试题和答案解析
数字电路期末复习题及答案一、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的，其高电平和低电平常用1 和0 来表示。
2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A B C D+A+B+C+D= 1 。
6、逻辑函数F=ABA+++= 0 。
BABBA7、O C门称为集电极开路门，多个O C门输出端并联到一起可实现线与功能。
8、T T L与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2个稳态，存储8位二进制信息要8个触发器。
10、一个基本R S触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S=0且R=0的信号。
11、一个基本R S触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是R S=0。
12、在一个C P脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
二、选择题1、一位十六进制数可以用 C 位二进制数来表示。
A.１B.２C.４D. 162、十进制数25用8421BCD码表示为 B 。
A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。
A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n5、在何种输入情况下，“与非”运算的结果是逻辑0。
（完整版）数字电路期末复习题及答案
（完整版）数字电路期末复习题及答案数字电路期末复习题及答案⼀、填空题1、数字信号的特点是在时间上和幅值上都是断续变化的，其⾼电平和低电平常⽤1 和0 来表⽰。
2、分析数字电路的主要⼯具是逻辑代数，数字电路⼜称作逻辑电路。
3、逻辑代数⼜称为布尔代数。
最基本的逻辑关系有与、或、⾮三种。
常⽤的⼏种导出的逻辑运算为与⾮或⾮与或⾮同或异或。
4、逻辑函数的常⽤表⽰⽅法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A B C D+A+B+C+D= 1 。
6、逻辑函数F=ABA+++= 0 。
BABBA7、O C门称为集电极开路门，多个O C门输出端并联到⼀起可实现线与功能。
8、T T L与⾮门电压传输特性曲线分为饱和区、转折区、线性区、截⽌区。
9、触发器有2个稳态，存储8位⼆进制信息要8个触发器。
10、⼀个基本R S触发器在正常⼯作时，它的约束条件是R+S=1，则它不允许输⼊S=0且R=0的信号。
11、⼀个基本R S触发器在正常⼯作时，不允许输⼊R=S=1的信号，因此它的约束条件是R S=0。
12、在⼀个C P脉冲作⽤下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发⽅式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象，⼜称电压滞后特性；单稳触发器最重要的参数为脉宽。
14、半导体数码显⽰器的内部接法有两种形式：共阴接法和共阳接法。
15、对于共阳接法的发光⼆极管数码显⽰器，应采⽤低电平驱动的七段显⽰译码器。
16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统⼀的时钟控制分为同步时序电路和异步时序电路。
⼆、选择题1、⼀位⼗六进制数可以⽤ C 位⼆进制数来表⽰。
B.２C.４D. 162、⼗进制数25⽤8421BCD码表⽰为 B 。
A.10 101B.0010 0101C.100101D.101013、以下表达式中符合逻辑运算法则的是D。
A.C·C=C2B.1+1=10C.0<1D.A+1=14、当逻辑函数有n 个变量时，共有 D 个变量取值组合？ A. n B. 2n C. n 2 D. 2n5、在何种输⼊情况下，“与⾮”运算的结果是逻辑0。
数电期末考试题及答案解析
数电期末考试题及答案解析一、选择题1. 在数字电路中，最基本的逻辑关系是（）。
A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：C解析：在数字电路中，最基本的逻辑关系是反相器（非逻辑），它是所有其他逻辑门的基础。
2. 下列哪个不是组合逻辑电路的特点？（）A. 无记忆功能B. 输出只依赖于当前输入C. 输出可以延迟输入D. 结构简单答案：C解析：组合逻辑电路的特点是无记忆功能，输出只依赖于当前输入，结构简单，而输出不能延迟输入。
3. 触发器的主要用途是（）。
A. 实现组合逻辑B. 实现时序逻辑C. 作为放大器使用D. 作为电源答案：B解析：触发器是一种具有记忆功能的电路元件，主要用于实现时序逻辑。
二、填空题1. 一个4位二进制计数器可以计数到 _________ 。
答案：15解析：4位二进制计数器的计数范围是从0到2^4-1，即从0到15。
2. 一个D触发器的Q端在时钟信号的上升沿触发时，Q端输出的是_________ 。
答案：D输入端的当前状态解析：D触发器在时钟信号的上升沿触发时，Q端输出的是D输入端的当前状态。
三、简答题1. 解释什么是同步时序逻辑电路和异步时序逻辑电路的区别。
答案：同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制，触发器在时钟信号的上升沿或下降沿同时触发。
而异步时序逻辑电路中的触发器没有统一的时钟信号，触发器的触发时间取决于输入信号的变化。
解析：同步时序逻辑电路的优点是设计简单，易于实现同步操作，但可能存在时钟偏斜和传播延迟问题。
异步时序逻辑电路的优点是不受时钟信号限制，可以灵活设计，但设计复杂，难以实现大规模集成。
四、计算题1. 假设有一个4位二进制计数器，初始状态为0000，求在经过10个时钟周期后计数器的状态。
答案：1010解析：4位二进制计数器从0000开始计数，每经过一个时钟周期，计数器的状态依次为0001、0010、0011、0100、0101、0110、0111、1000、1001、1010。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小数部分
0.8125
1 .6 2 5 0 2L L L L 整 数 部 分 ＝ 1＝ k 1
0.625 1 .2 5 0 2LLLL整 数 部 分 ＝ 1＝ k 2
0.250 0.50 2 0LLLL整 数 部 分 ＝ 0＝ k 3
0.500
1 .0 0 0 2L L L L L 整 数 部 分 ＝ 1＝ k 4
F(A,B,C,D)=A+D
∑d(1,3,5,7,11,15)=0
.
例4: 化简以下逻辑函数: F(A,B,C,D)=∑m(3,4,5,6,9,10,12,13,14,15) 解: CD AB 00 01 11 10 00 0 0 1 0 01 1 1 0 1 11 1 1 1 1 10 0 1 0 1
相应的系数.
kn-1·····k1k0 ● .k-1k-2·····
整数部分
2 173L L 余数＝1＝k0 2 86L L 余数＝0＝k1 2 43L L 余数＝1＝k2 2 21L L 余数＝1＝k3 2 10L L 余数＝0＝k4 2 5L L L 余数＝1＝k5 2 2L L L 余数＝0＝k6
2) 几种常用数制的相互转换方法 ① 直接转换方法
3位二进制数刚好是八进制数的权, 4位二进制数也刚好 凑成十六进制数的权, 因此二进. 制数转换成八或十六进制
数, 可直接从低位到高位按3位或4位分组, 最高位不够位数 的以0补足, 然后直接以组读数转换.
例如: 将二进制数11011010011.10111转换成八进制数.
第八章重点: 整章
第九章重点: 掌握如何确定A/D或D/A转换. 的分辨率等主要技术指标.
第一章
1. 数制与数制转换 1) 不同进制的数均可按权展开成十进制数:
ND in1maiDi
式中：ai 为第 i 位的系数，同样 n 为数值的整数位的个数， m 为小数位的个数。D i 称为D进制数第 i 位的“权”。
总复习：
第一章重点： 1.2 几种简单的编码; 1.3 算术运算; 1.5 逻辑代数的基本定律和规则; 1.6 逻辑函数的标准形式; 1.7 逻辑函数式与真值表 1.8 逻辑函数的化简
.
第二章重点:
熟悉MOS管的导通原理; CMOS反相器、与非门等逻辑门电
路的工作原理; 输入噪声容限的定义; CMOS传输门和三态门;
解: 将二进制数11011010011.10111以3位分组为:
补零 011 011 010 011 . 101 110
补零
所以有: (11011010011.10111)2=(3323.56)8 ② 基数连除、连乘法
例: 将(173.8125)10 化成二进制数.
将(173.8125)10 分成整数部分和小数部分, 并分别以连除和连乘法求
由卡诺图可得: F=AB+BD+ACD+ABCD+
一、 组合逻辑电路的分析步骤: 1) 根据给定的逻辑图, 写出电路输出端的逻辑函数表达式; 2) 列出真值表; 3) 根据真值表或化简变换后的逻辑表达式, 确定电路功能.
例1: 已知逻辑电路如下图所示, 试分析该电路的逻辑功能.
真值表
ABCDFABCDF 0000110001 0001010010 0010110101 0011010110 0100111001 0101111010 0110011100 0111011111
.
解:
CD
AB 00 01 11 10
00 1 0 0 1
01 1 1 0 0 11 1 0 1 0 10 1 0 0 1
例1: 化简函数F=AD+AD+AB+AC+BD+ACEF+BE+DEF
解: F=A(D+D)+AB+AC+BD+ACEF+BE+DEF
=A+AB+AC+BD+ACEF+BE+DEF
=A+AC+BD+BE+DEF
=A+C+BD+BE+DEF
=A+C+BD+BE
.
例2: 一个四输入变量的逻辑函数, 其真值表如下图所示, 试 用卡诺图法化简为与或表达式及与非-与非表达式.
=A(A+B+C)+B(A+B+C)+C(A+B+C) =AB+AC+AB+BC+AC+BC =ABC+ABC+ABC+ABC+ABC+ABC
.
③ 由真值表(自己列出)可以看出, 当ABC取值相同时, F=0; 而当ABC取值不完全相同时, F=1, 因此, 此电路具有 判断输入逻辑状态不一致的功能.
化简的逻辑函数与或表达式为: F=CD+BD+ABC+ABCD
化简的逻辑函数的与非-与非表达式为: F=CD+BD+ABC+ABCD=CD·BD·ABC·ABCD
.
例3: 化简以下逻辑函数: F(A,B,C,D)=∑m(0,2,4,6,9,13)+∑d(1,3,5,7,11,15) 解: CD AB 00 01 11 10 00 1 × × 1 01 1 × × 1 11 0 1 × 0 10 0 1 × 0
解:
① 由逻辑电路写成输出端 A
的逻辑函数表达式. 按信号
B C
的流向, 分别写出变量Z1、
Z2、Z3和F的逻辑表达式: .
＆ Z1
＆
＆ Z2
＆F
＆ Z3
Z1=A·ABC; Z2=B·ABC; Z3=C·ABC. F=Z1Z2Z3=A·ABC ·B·ABC ·C·ABC ② 变换逻辑函数, 列出真值表. 先把F的逻辑函数式变换为最小项表达式, 即: F=A·ABC+B·ABC+C·ABC
CMOS集成电路在使用中应注意的几个问题; 解决CMOS驱动
TTL门电路驱动电流不足的方法.
第三章重点:
3.2 组合逻辑电路的分析
3.3 组合逻辑电路的设计
3.4 组合逻辑电路中的冒险
第四章重点:
编码器、译码器/数据分配器、数据选择器、加法器和比较
器.
.
第五章重点: 5.2 锁存器; 5.3 触发器; 5.6 时序逻辑电路的分析和设计; 第六章重点: 6.1 计数器; 6.2 寄存器和移位寄存器
整数部分为(173)10=(10101101)2; 小数部分:(0.8125)10=(0.1101)2
最后：(173.8125)10=(10101101.1101)2
.
逻辑函数常用以下四种方法表示: 逻辑函数表达式、真值表、逻辑图和波形图.
逻辑电路的分析和设计, 涉及逻辑函数表达方式之间的 转换, 和逻辑函数表达式的化简. 2. 逻辑函数表达式的化简, 以及逻辑函数表示法间的转换
