综合接地作业指导书

综合接地作业指导书
综合接地作业指导书

南昌市红谷滩南昌红谷滩新区九龙湖地下综合管沟工程土建01标

综合接地作业指导书

编制:

审核:

批准:

中铁四局集团有限公司

红谷滩新区九龙湖地下综合管沟工程

土建施工01标项目经理部

2014年10月5日

目录

1、适用范围 ........................................................ - 2 -

2、作业准备 ........................................................ - 2 -

2.1内业技术准备 ................................................ - 2 -

2.2外业技术准备 ................................................ - 2 -

3、技术要求 ........................................................ - 2 -

3.1综合接地装置接地体的敷设 .................................... - 2 -

3.2接地引出线制作安装 .......................................... - 2 -

3.3接地体焊接 .................................................. - 2 -

4、综合接地施工工艺 ................................................ - 3 -

4.1综合接地系统各组件相互关系 .................................. - 3 -

4.2综合接地测量放线 ............................................ - 3 -

4.3沟槽开挖 .................................................... - 4 -

4.4垂直接地体打入 .............................................. - 4 -

4.5水平接地体的敷设 ............................................ - 4 -

4.6接地系统组件间焊接 .......................................... - 5 -

4.7回填 ........................................................ - 6 -

4.8接地引上线穿越垫层时的防水处理 .............................. - 7 -

4.9接地电阻测试 ................................................ - 7 -

5、劳动组织 ........................................................ - 8 -

6、主要工程数量表 .................................................. - 8 -

7、主要机械设备表 .................................................. - 9 -

8、质量控制及检验 ................................................. - 10 -

8.1质量控制 ................................................... - 10 -

8.2质量检验 ................................................... - 10 -

9、安全及环保要求 ................................................. - 11 -

9.1安全措施 ................................................... - 11 -

9.2环保要求 ................................................... - 11 -

综合接地施工作业指导书

1、适用范围

适用于南昌市红谷滩新区九龙湖地下综合管沟工程土建01标站前南大道站、腾龙站、九龙湖北站综合接地装置的施工。

2、作业准备

2.1内业技术准备

作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2外业技术准备

施工作业中所涉及的各种外部技术数据收集,包括车站地质情况、水文情况及管线情况。

3、技术要求

3.1综合接地装置接地体的敷设

接地网沟槽中及垂直接地极孔洞中的回填土应选择素土或粘土,土壤电阻率不大于30Ω/m。

在向敷设完接地体的沟槽、孔洞中填充素土或粘土时,应使回填土与接地体充分接触,并夯实。

用钻机钻出孔径为120~150mm的孔洞敷设垂直接地极,抽出洞中施工水后,再放入镀锌钢接地极,应确保垂直接地极位于回填土填充区的中心部位。

3.2接地引出线制作安装

⑴接地网引出时应设置非磁性钢管保护接地引出线,该钢管底部位于结构底板最下层结构钢筋之下,混凝土保护层之上,并应确保接地引上线不与结构钢筋接触。若接地引上线位置在斜坡处,要适当调整非磁性钢管长度,确保高出板面100mm。

⑵止水环密封焊接在钢管外壁上,不允许渗漏水。

⑶在垫层与结构之间的接地引上线四周填塞防水腻子。

⑷钢管内硅橡胶应填充密实,0.3MPa水压试验不渗水。

3.3接地体焊接

⑴接地体焊接采用放热焊,焊接牢固,无虚焊、脱焊、漏焊。

⑵紫铜排焊接搭接长度为1d。

⑶接地铜排立弯(宽度方向弯曲)的弯曲半径应大于1.5倍宽度;铜排平弯(厚度方向弯曲)的弯曲半径应大于2倍厚度。

⑷垂直引上线与水平接地体的连接,可采用先扭弯,再进行搭接焊,其扭弯直径应大于铜排宽度。

⑸铜排与镀铜接地极焊接时,为了连接可靠,除应在其接触部位两侧进行焊接,由铜排完成的弧形卡子也应与镀铜接地极焊接。

4、综合接地施工工艺

基坑开挖至坑底标高后,按设计位置人工配合机械挖沟,施作水平接地体。为尽快封底,防止基地雨水侵泡软化,先施工底板垫层,并预留水平接地体沟槽,垂直接地体孔洞,预留接地引出线孔洞(120~150mm),垫层达到强度后再施工水平、垂直接地体、接地引出线。每一部分做完后,实测其接地电阻,记录每次测量的数据,以便及时调整接地装置的设计规模。整个接地网敷设完毕后,按眼球实测接地电阻,接触电位差及跨度电位差。

4.1综合接地系统各组件相互关系

综合接地分为垂直接地体:Φ50mm,长2.5镀铜钢棒、水平接地体:紫铜排(50×5)mm、水平均压带:紫铜排(50×5)mm、接地引上线:紫铜排(50×5)mm、等材料焊接构成。接地网构成如下图4-1所示:

图4-1 接地网构成示意图

4.2综合接地测量放线

综合接地根据综合接地网平面布置图进行测量放线,每段主体结构土方开挖及基底平整后进行测量放线,用白灰标记。

4.3沟槽开挖

综合接地网测量定位完毕后,进行机械配合人工挖上口宽1200mm、下口宽600mm、深1000mm沟槽。沟槽在底板纵梁下翻部位变为宽600mm、深200~300mm,以防过多的扰动地基持力土层。其中水平接地体敷设沟槽断面如下图4-2所示:

图4-2 水平接地体敷设沟槽断面示意图

4.4垂直接地体打入

按测量定位标志首先用钻孔机钻φ150mm,深25000mm孔洞,放入焊接好的垂直接地体(φ50mm、L=2.5m镀铜钢棒),然后灌或压入搅拌好的降阻剂,每孔压入47.5kg 降阻剂。其中垂直接地体敷设断面图如下图4-3所示:

图4-3 垂直接地体敷设断面图

4.5水平接地体的敷设

敷设水平接地体,水平接地体为50*5mm紫铜排,水平接地体立放敷设。水平接地体在底板垫层和底板纵梁垫层下0.6m,若底板及底板纵梁底标高有变化,仍应保

持0.6m的相互关系。遇下翻梁处铜排局部下沉,并做5m弧度处理。底纵梁下翻部位水平接地如下图4-4所示:

图4-4 底纵梁下翻部位水平接地示意图

4.6接地系统组件间焊接

(1)水平接地体焊接有4种连接方式,分别是水平接地体一字焊接、水平接地体T字焊接、水平接地体十字焊接、水平接地体与垂直接地体的焊接。连接方式如下图4-5所示:

连接方式一:水平接地体一字焊接连接方式二:水平接地体T字焊接

连接方式三:水平接地体十字焊接连接方式四:水平接地与垂直接地的焊接

图4-5连接方式示意图

(2)接地系统焊接采用放热焊接,焊接必须牢固,无虚焊、脱焊、漏焊等。放热焊接操作步骤如下图4-6所示:

图4-6放热焊接操作步骤示意图

(3)铜排与镀铜钢棒接地焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,由铜排弯成的弧形卡子也应与镀铜钢棒接地焊接。

(4)焊接前使用瓦斯喷灯干燥模具,驱除水气,以防因模具内含有水分,影响焊接质量。并用钢刷清除铜排表面氧化层。

(5)使用软毛刷或其他软性物品清洁模具。

(6)夹紧模具并检查模具接触面的密合度,防止作业时铜液从缝隙处渗漏出来。

(7)模具夹是用于开合模具的,模具夹的紧密度对熔接的效果有影响,在熔接开始之前认真检查模具夹,并做适当调整。

(8)安装调节模具夹,将模具夹的密合度与模具的密合度调整到最佳状态。

(9)然后进行放热焊接,焊接完毕后及时清洁模具。

4.7回填

在基坑开挖完成时,在坑底测量土壤电阻率,以进一步确认接地网接地电阻计算的可靠性。接地装置施工过程中及施工完毕后应进行接地电阻的阶段性测试和完工测试,若不能满足要求,则需要敷设降阻剂。

(1)水平接地体、垂直接地体、接地引出装置焊接好后,按图纸要求敷设降阻剂,降阻剂用水按1:1比例搅拌成糊状(以能较好包裹铜排为宜)。

(2)综合接地系统分段敷设连接完毕降阻剂敷设完成后,采用电阻率低的粘土或泥岩进行回填夯实,最好分层回填,后采用小型蛙式打夯机结合人工进行夯实。

4.8接地引上线穿越垫层时的防水处理

接地垂直引上线止水环在底板中间位置,非磁性钢管下口在垫层位置,水平接地体连接点上方200mm处以上的接地引上线采用绝缘热缩带进行全包裹处理,或包裹缓慢膨胀腻子条,或者垫层打完后,扒开一个小坑,放入防水腻子和膨胀粉的混合物,盖上塑料薄膜然后再打上适当混泥土引出线定位好后,用钢筋支撑起来并焊接牢靠,防止偏移。具体防水做法如下图4-7所示:

图4-7 接地引上线防水做法示意图

4.9接地电阻测试

综合接地按照主体结构段落划分分7段施工,对阶段施工完毕的综合接地系统进行接地电阻测量,以推算出整个综合接地系统的电阻值是否满足要求,设计要求综合接地系统电阻值不大于0.5欧姆。如测量的电阻值不符合要求,在余下的接地系统敷

设中采取相应的补救措施。如深打垂直接地极、增加物理降阻剂用量、回填电阻率低的土壤等方法来降低接地电阻,直至满足要求。

5、劳动组织

5.1劳动力组织方式:采用专业分包模式。

5.2施工人员应结合试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。

5.3人员配备表

表5-1 人员配备表

6、主要工程数量表

表6-1 主要工程数量表

7、主要机械设备表

表7-1 主要机械设备表

8、质量控制及检验

8.1质量控制

(1)综合接地网测量定位要准确,经复查后进行综合接地网施工操作。

(2)正式放热焊接前,要进行试焊。试焊检验合格后,方可正式开始综合接地系统放热焊接作业。

(3)沟槽严禁超挖,防止过多扰动持力地基土层。

(4)垂直接地体,可采用先钻孔后打入的方式进行。钻孔孔径应尽量贴近150mm,深度3100mm。

(5)严格按操作规程清洁模具,以防造成模具损坏,以致出现漏液甚至模具报废。

(6)模具使用前要充分预热除湿(加热5min以上),防止连接器中有水分产生大量气孔,影响接头质量,甚至出现连接器过于膨大而使铜液进入引流槽,造成脱模困难或不能脱模,以致模具报废。

(7)固定连接件时,要用力均匀,不能强行固定,以防造成模具损坏,甚至报废。

8.2质量检验

质量验收标准参照《电气装置安装工程接地装置施工与验收规范GB50169-2006》相关规定检验。

表8-1 铜接地体的最小规格

表8-2 埋入土壤内的接地线的最小截面(mm2)

9、安全及环保要求

9.1安全措施

(1)现场施工人员必须佩戴安全帽,施工人员持证上岗;

(2)施工用电严格按照“一机一闸、一箱一漏”设置;施工设备严格按照相关操作规程操作;

(3)材料按要求堆放整齐、有序;

(4)焊接点温度较高,防止烫伤;

(5)工序作业完成后,须做到工完场地清。

9.2环保要求

在施工过程中我们将采取一切合理措施在合同实施中保护施工现场及附近的环境,以避免因施工引起的污染、噪声和其他因素对公众或公众财产造成伤害或妨碍,避免施工污水对附近区域水质造成污染,同时注意保护城市资源。采取一切措施,对噪声、振动、废水、废气和固体废弃物进行全面控制。不明管线应先探明,后施工,妥善保护各类地下管线,确保城市公共设施的安全,提前做好相应的抢险措施。

广东电网公司基建项目施工作业指导书考试题(电气安装)

BDAZ —变电电气安装专业施工作业指导书考试题库 一、选择题(单选题,每题只有一个正确答案) 1.500kV 变压器(电抗器)停止热油循环后宜静放不少于( ),变压器(电抗器)静放后,应打开气塞放气,并应同时启动潜油泵,以便冷却器中残余气体排尽。(BDDQ-ZW-01.) A.56 h B.64 h C.72 h D.80 h 2.进行充气时, 6SF 气瓶应该( )放置。(BDDQ-ZW-02) A.直立 B.卧倒 C.倾斜 D.以上都可以 3.封闭式组合电器不通孔的绝缘子外涂( )漆进行标记。(BDDQ-ZW-02) A.黄 B.绿 C.红 D.黄绿 4.为防止充气时 6SF 气瓶表面结霜,最合适的方法是( )(BDDQ-ZW-02) A.边充气边用火烤 B.卧倒放置 C.控制充气的速度,不宜过快 D.用温水浸泡气瓶 5.断路器本体吊装前,应先进行以下哪个工序?( )(BDDQ-ZW-03) A.附件安装 B.充气 C.交接试验 D.支架或底座安装 6.当断路器所有极柱气管全部连接完成后,应先进行以下哪个工作?( )(BDDQ-ZW-03) A.微水测定 B.检漏 C.气管抽真空 D.充气 7.断路器支架的固定地脚螺栓,使其装上断路器支架刚好露出3~5扣,而后用混凝土灌浆,保养不少于( )天。(BDDQ-ZW-03) A.4 B.5 C.7 D.8 8.隔离开关调整完成后,需要全面检查一次隔离开关的各项参数:触头的插入深度,备用行程,( ),触头与触指的接触情况。(BDDQ-ZW-04) A.三极合闸同期 B.绝缘电阻 C..回路电阻 D.耐压 9.隔离开关一次接线连接前设备接线端子应涂以( )(BDDQ-ZW-04) A.油漆 B.润滑油 C.电力复合脂 D.机油

接地作业指导书

目录 1、工程概况 (2) 2、技术特性 (2) 3、组织保证体系: (3) 4、施工目标 (3) 4.1质量目标 (3) 4.2安全目标 (4) 5、接地施工技术要求 (4) 6、接地工程的安全注意事项 (5) 6.1 基本规定 (5) 6.2 安全预控措施 (6)

1、工程概况 工程名称:凉山盐源泸沽湖110kV变电站35kV配套工程 建设地点:四川凉山州盐源县泸沽湖境内 设计单位:四川电业局设计咨询公司 建设管理单位:国网四川省电力公司凉山供电公司 监理单位:四川鸿海工程建设咨询有限公司 本工程线路起于原已建城东至肖家岩35kV“π”接线路改接点,止于110kV泸沽湖变电站35kV(2U、3U)出线间隔;线路路径长度:2×1.345km,其中电缆路径长2×0.25km,架空线路长2×1.095km;新建铁塔5基,本工程铁塔采用“四点”接地,接地装置拟用人工敷设的浅埋风车式水平接地装置接地型式; 2、技术特性

3、组织保证体系: 项目经理:唐国强负责工程的全过程的组织、领导、财务、协调,负责技术管理和施工安全管理等工作。 项目副经理:汤学勤、陈东北协助项目经理负责工程的全过程的组织、领导、财务、协调,负责技术管理和施工安全管理等工作。 项目技术总负责人:唐维负责全工程施工技术的指导、监督工作,及时解决施工班组提出的技术问题。 项目部安全员:谭敏负责全工程安全监察工作并对施工班安全员的工作进行督促指导。 基础工程现场负责人:张应模负责基础工程全过程施工现场的组织管理工作,开工前根据任务、人员情况、现场情况做到分工明确、责任明确、措施明确;施工负责人应始终在工作现场,对工作人员的安全负全面责任,对施工质量负全面责任。 4、施工目标 总体目标:安全、优质、高标、高效 4.1质量目标 (1)分项工程验收合格率为100%,分项工程验收优良率为90%以上。

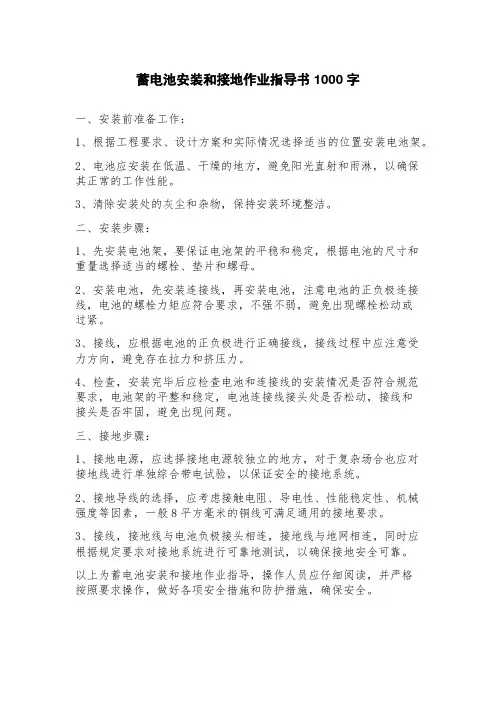

蓄电池安装和接地作业指导书
