温控保险丝的使用注意事项
温控保险丝的使用注意事项什么是温控保险丝？温控保险丝是一种自动恢复保险丝，也称自恢复保险丝，是一种可以自动恢复保险状态的电子元器件。
温控保险丝的作用是在电路中起到“保险”的作用，一旦电路中出现过大电流或过热状况时，温控保险丝会自动断开电路，从而保护电子设备和使用者的安全。
温控保险丝的使用注意事项1. 了解电器的要求首先，我们需要确认电器或设备需要使用的保险丝型号和规格。
在安装温控保险丝时，一定要选择正确的规格和型号，以保证保险丝对电路起到保险作用。
2. 防止过载在电器使用过程中，尤其是在高负荷工作状态下，容易出现电流过大或短路现象。
为避免过载，应遵循正确的电器使用规范，工作时应尽量避免过度使用或超负荷运行。
3. 防止过热在电器的长时间工作过程中，很容易出现过热现象，这极易造成温控保险丝的短路或失效。
为了避免过热，应注意电器的散热和通风情况，定期清洁电器的灰尘。
4. 不要随便改变保险丝规格在安装温控保险丝时，一定要遵照正确的电器规格来进行操作。
不要随意更换保险丝规格，这样会导致电器的功率不匹配，从而导致电路出现故障，甚至损害电器和使用者的生命财产安全。
5. 注意接线方式正确的接线方式对保险丝的使用也是非常重要的。
我们应该仔细查看电器说明书上的接线图，按照说明来正确地接线。
在接线时，还需要注意使用电气工具的安全，避免发生电击事故。
6. 定期检查和更换定期检查温控保险丝能否正常工作，并及时更换失效的保险丝。
根据电器规格和使用场景的不同，更换频率也存在一定的差异，一般建议每年至少检查一次。
结论温控保险丝的正确使用非常重要。
遵守上述的注意事项可以有效保障电器设备和使用者的安全。
同时，还需要遵守国家电气标准及相关规定，从而确保电器正常运行和生产安全。

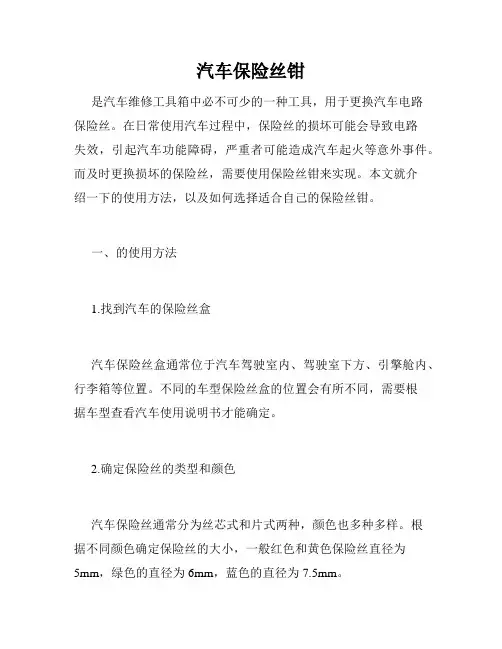

汽车保险丝钳
汽车保险丝钳是汽车维修工具箱中必不可少的一种工具，用于更换汽车电路保险丝。
在日常使用汽车过程中，保险丝的损坏可能会导致电路失效，引起汽车功能障碍，严重者可能造成汽车起火等意外事件。
而及时更换损坏的保险丝，需要使用保险丝钳来实现。
本文就介绍一下的使用方法，以及如何选择适合自己的保险丝钳。
一、的使用方法1.找到汽车的保险丝盒汽车保险丝盒通常位于汽车驾驶室内、驾驶室下方、引擎舱内、行李箱等位置。
不同的车型保险丝盒的位置会有所不同，需要根据车型查看汽车使用说明书才能确定。
2.确定保险丝的类型和颜色汽车保险丝通常分为丝芯式和片式两种，颜色也多种多样。
根据不同颜色确定保险丝的大小，一般红色和黄色保险丝直径为5mm，绿色的直径为6mm，蓝色的直径为7.5mm。
3.使用保险丝钳更换保险丝使用保险丝钳更换保险丝时，需要先确定要更换的保险丝，然后用保险丝钳夹住保险丝，向外抽出即可。
在安装保险丝时，需要先确保保险丝槽内没有残留的保险丝，然后将新保险丝插进去，确保插好后保险丝稳定可靠。
二、的选择方法1.选购质量稳定的保险丝钳在购买保险丝钳时，应该选择质量稳定、材质好、耐磨、易握持的锥形钳或者异形钳。
2.选择合适的大小和适用范围在选购保险丝钳时，应该根据自己的需求来选择大小和适用范围。
一般来说，的长度为140-170mm之间，锥形钳的宽度一般为2.5-20mm，异形钳则根据不同的车型而异。
在使用保险丝钳时，应该选择与保险丝相匹配的钳头，以确保更换保险丝的安全和顺畅。
3.注意品牌和售后服务在选购保险丝钳时，应该选择有信誉度高、售后服务完善的知名品牌，避免购买劣质的保险丝钳导致更换保险丝不可靠或遭遇安全问题。
总结：的作用非常重要，在日常使用汽车过程中，需要时刻检查保险丝的状况，及时更换损坏的保险丝。
在使用保险丝钳时，需要根据所选的保险丝选择合适的保险丝钳，确保更换保险丝的安全和顺畅。
同时，在选择保险丝钳时，应该选择有信誉度高、售后服务完善的知名品牌，避免遇到劣质的保险丝钳而带来不必要的麻烦和安全隐患。
保险丝使用的注意事项
保险丝使用的注意事项保险丝，在电器设备中扮演着非常重要的角色。
它能够防止电器设备因电流过大而过载、短路等情况造成损坏，保护电路和设备的安全稳定运行。
但是，保险丝的使用也有一些需要注意的地方，下面就来介绍一下保险丝使用的注意事项。
1. 选择合适的保险丝在选择保险丝时，一定要按照电器设备的要求来选择。
如果使用的保险丝过小容易导致设备运行不稳定，过大则会失去保险的作用。
一般来说，我们可以从保险丝的电流等级和额定电压来选择合适的保险丝。
2. 额定电流在选取保险丝时，需要关注保险丝的额定电流。
额定电流是指保险丝可以承受的最大电流，也是判断保险丝是否能够正常工作的一个关键指标。
因此，一定要根据电器设备的额定电流来选择适合的保险丝。
3. 环境温度保险丝在不同的环境温度下，其电流载流能力是不同的。
因此，在选择保险丝时，一定要考虑设备工作环境的温度范围，以确定它所承受的电流是否在其允许范围之内。
尤其是在一些高温环境中，选择合适的温度系数的保险丝是更为重要的。
4. 长时间负载如果保险丝长时间处于高电流负载状态下，会导致电线发热并融化，甚至引起火灾。
因此，在设备运行中要关注保险丝的状态，及时检查保险丝的熔断情况，避免出现过载烧保险的危险。
5. 更换时注意当保险丝熔断时，一定要及时更换，但一定要选择同样规格的保险丝才能更换。
同时，在更换保险丝时，要先切断电器的电源，避免电击危险。
6. 定期检查检查保险丝定期进行，对于设备的安全运行至关重要。
在检查时，不仅要检查保险丝是否正常，同时还要检查电排和接线是否松动，无其他情况。
7. 防止水分保险丝在高温环境中易受潮，导致出现短路等问题。
因此，在选择保险丝的时候，一定要注意保证其干燥，并防止水分的侵略。
同时还要注意保险丝的密封性，这也是防止水分的重要方法之一。
8. 使用原装配件为了保证设备的安全品质及其电路系统正常运行，使用较质量有保证的原装配件是很重要的。
选择正规渠道购买的配件，是我们使用保险丝的一个简单却重要的方法。

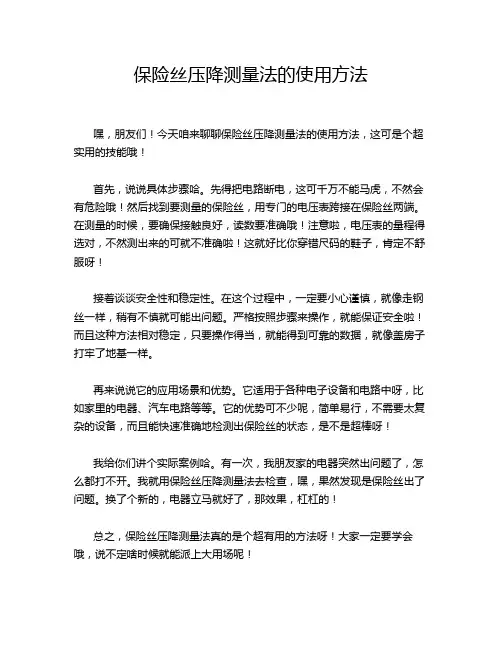

保险丝压降测量法的使用方法
保险丝压降测量法的使用方法
嘿，朋友们！今天咱来聊聊保险丝压降测量法的使用方法，这可是个超实用的技能哦！
首先，说说具体步骤哈。
先得把电路断电，这可千万不能马虎，不然会有危险哦！然后找到要测量的保险丝，用专门的电压表跨接在保险丝两端。
在测量的时候，要确保接触良好，读数要准确哦！注意啦，电压表的量程得选对，不然测出来的可就不准确啦！这就好比你穿错尺码的鞋子，肯定不舒服呀！
接着谈谈安全性和稳定性。
在这个过程中，一定要小心谨慎，就像走钢丝一样，稍有不慎就可能出问题。
严格按照步骤来操作，就能保证安全啦！而且这种方法相对稳定，只要操作得当，就能得到可靠的数据，就像盖房子打牢了地基一样。
再来说说它的应用场景和优势。
它适用于各种电子设备和电路中呀，比如家里的电器、汽车电路等等。
它的优势可不少呢，简单易行，不需要太复杂的设备，而且能快速准确地检测出保险丝的状态，是不是超棒呀！
我给你们讲个实际案例哈。
有一次，我朋友家的电器突然出问题了，怎么都打不开。
我就用保险丝压降测量法去检查，嘿，果然发现是保险丝出了问题。
换了个新的，电器立马就好了，那效果，杠杠的！
总之，保险丝压降测量法真的是个超有用的方法呀！大家一定要学会哦，说不定啥时候就能派上大用场呢！。
如何正确使用保险丝课件
7. 熔化热能—I2t
• 熔够化承热受能浪值涌(的I2能t)是力指，熔其体中熔I为断过时载的电能流量，值t,为表熔示断了时保间险丝能 • 保当险Ir2丝t >熔If2断t时所保需险的丝能被量熔--断If2，t，I浪f2t涌< I脉r2冲t保所险释丝放能的承能受量--Ir2t • 几种典型波形的I²t 计算方法(见下图)
保护IC等敏感贵重器件的电路中--快熔断保险丝； 容性或感性电路（开关机时有浪涌）--慢熔断保险丝
电源部分--慢熔断保险丝；
如何正确使用保险丝课件
相同特性和额定电流的保险丝能够直接替 换吗
“时间-电流特性曲线”和“时间-能量特性曲线”才 能反映保险丝性能
保险丝标准的数据范围是相当宽的，不同品牌保险 丝存在一定差异，
如何正确使用保险丝课件
7. 熔化热能—I2t（续1）
• 保险丝承受浪涌冲击时会受到损伤,从而略微降低它的 If2t，通过计算和选择 If2t 和 Ir2t 的关系,可以预算保险丝 能够承受的脉冲次数，反过来说需要熔断器能够承受多 少次以上的浪涌冲击,，就必须预留If2t的安全系数。
AEM 熔断器的 If2t 和 Ir2t 的 大概关系
•
---- 分断能力；
•
---- 熔化热能值；
•
---- 耐久性（寿命）；
•
---- 结构特征： 外形 / 尺寸，
•
安装形式；
•
---- 安全认证。
如何正确使用保险丝课件
1. 额定电流---In
额定电流是公称额定电流, 通常就是: 电路能够长期工作的最大电流值,不是动作电流。
正确选择保险丝的额定电流值, 必须作如下考虑: ---UL规格保险丝过载能力弱，额定电流 In = Ir/Of 这儿 Ir是电路工作电流,Of =0.75是保险丝的电流折减率 例如电路工作电流Ir=1.5A时, 应选择 1.5/0.75=2A 的保险丝 ---IEC规格保险丝过载能力强, 不需折减, 即: Ir = In
保险丝端子如何使用
保险丝端⼦如何使⽤
保险丝端⼦不同于普通的电压端⼦，其功能是实现管控电路的电流⼤⼩，虽然在接线和安装⽅⾯与普通端⼦并⽆差异，但是其功能和配件⽅⾯不同。
为了保证保险管能够处于⼀个稳定的适⽤环境，保险端⼦采⽤的是封闭式设计，能够有效的防⽌粉尘的进⼊，同事具备⼀定的防⽔防潮功能，产品的表⽰卡槽设计位于端⼦⼿柄的上⽅，可以有效简单的辨别保险端⼦和普通端⼦。
保险管的使⽤⽅⾯通常根据使⽤环境的不同选择不同的保险管，电流⼤⼩可从1-10A进⾏选择，常⽤的悬臂式保险端⼦UK5-HESI使⽤的电流⼤⼩为1-6.3A。
正常的的保险管适⽤⽅法是悬臂的下卡槽使⽤正常使⽤的保险管，悬臂的第⼆卡槽防⽌备⽤保险管，在常⽤保险管熔断之后直接换上备⽤保险管即可完成端⼦维护。
