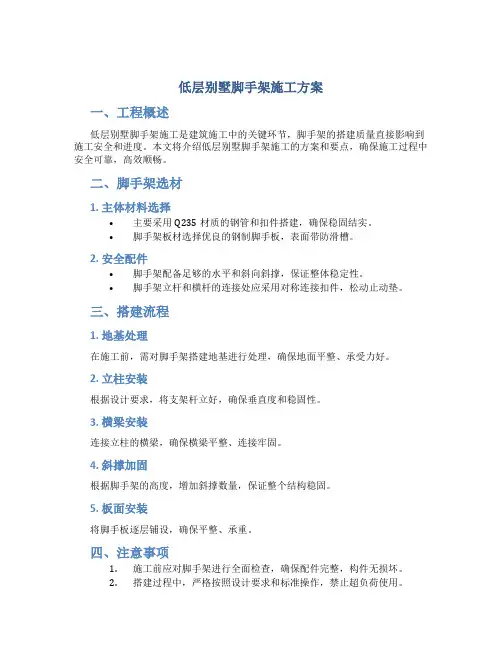

低层别墅脚手架施工方案
低层别墅脚手架施工方案
一、工程概述
低层别墅脚手架施工是建筑施工中的关键环节，脚手架的搭建质量直接影响到施工安全和进度。
本文将介绍低层别墅脚手架施工的方案和要点，确保施工过程中安全可靠，高效顺畅。
二、脚手架选材
1. 主体材料选择
•主要采用Q235材质的钢管和扣件搭建，确保稳固结实。
•脚手架板材选择优良的钢制脚手板，表面带防滑槽。
2. 安全配件
•脚手架配备足够的水平和斜向斜撑，保证整体稳定性。
•脚手架立杆和横杆的连接处应采用对称连接扣件，松动止动垫。
三、搭建流程
1. 地基处理
在施工前，需对脚手架搭建地基进行处理，确保地面平整、承受力好。
2. 立柱安装
根据设计要求，将支架杆立好，确保垂直度和稳固性。
3. 横梁安装
连接立柱的横梁，确保横梁平整、连接牢固。
4. 斜撑加固
根据脚手架的高度，增加斜撑数量，保证整个结构稳固。
5. 板面安装
将脚手板逐层铺设，确保平整、承重。
四、注意事项
1.施工前应对脚手架进行全面检查，确保配件完整，构件无损坏。
2.搭建过程中，严格按照设计要求和标准操作，禁止超负荷使用。
3.脚手架搭建完成后，应有专人进行验收，确认符合安全要求后方可使
用。
五、结语
低层别墅脚手架施工是一个细致复杂的过程，需要严格遵守规程，确保施工安全与质量。
只有做好每一个环节，才能保证施工顺利进行，最终交付符合标准的建筑物。
别墅脚手架施工方案
别墅脚手架施工方案别墅脚手架施工方案一、项目概述：本项目是对一座别墅进行脚手架的搭建工作。
别墅为三层结构，总高度约为15米，总建筑面积为800平方米。
本施工方案旨在确保施工过程中的安全、高效和稳定。
二、工程准备：1. 工程队伍的组建：根据施工需要，组建专业施工队伍，确保施工人员熟悉操作规程并具备相应的技术资质。
2. 材料准备：准备足够的脚手架材料，包括钢管、连接件、底座、横杆等。
3. 设备准备：准备安全、可靠的搭建脚手架所需的设备，例如脚手架升降机、吊篮等。
4. 安全措施：制定详细的安全管理制度和工作程序，确保施工人员的安全。
三、施工步骤：1. 搭建底座：根据设计要求，在地基上搭建脚手架的底座，确保底座平稳牢固。
2. 安装立柱：根据设计要求，在底座上安装立柱，立柱间距根据设计要求保持一致。
3. 安装横杆和斜杆：在立柱之间搭建横杆和斜杆，确保整个脚手架框架的稳定性。
4. 安装脚手板：在横杆上安装脚手板，确保工人在上面可以稳定地工作。
5. 安装安全网：在脚手架的外侧安装安全网，保护工人的安全。
四、施工要点：1. 施工人员必须穿着安全帽、安全鞋等个人防护装备，确保安全。
2. 施工过程中要严格按照设计要求和标准操作，确保脚手架的牢固性。
3. 施工过程中要做好脚手架的定期检查和维护，及时清理脚手架上的积水、杂物等。
4. 施工现场要设立明显的警示标识，确保行人和工人的安全。
五、安全预警：1. 在施工过程中，要密切关注天气状况，遇到大风、雷雨等恶劣天气，要及时停工，并采取相应的防护措施。
2. 施工现场要设立明显的安全警示标识，警示工人注意安全，并配置专人进行安全巡视。
六、施工总结：脚手架搭建完成后，要组织专业人员进行验收，确保脚手架的安全性和稳定性。
在拆除脚手架时，要根据操作规程进行拆除，确保不会对别墅造成任何损害。
以上是对别墅脚手架施工方案的描述，通过严格遵守操作规程和安全要求，我们将保证施工的质量和安全，顺利完成这项工程。
别墅脚手架专项施工方案
阳光集团苏州苏地2013-G—87号（南地块)别墅脚手架施工方案编制人：审核人:批准人：江苏江都建设集团有限公司2014年8月目录一、工程概况ﻩ错误!未定义书签。
二、所执行的标准、架体型式ﻩ错误!未定义书签。
2.1、执行标准ﻩ错误!未定义书签。
2。
2、架体型式...................................................................... 错误!未定义书签。
三、脚手架材料选择ﻩ错误!未定义书签。
四、脚手架搭设流程及要求..................................... 错误!未定义书签。
4。
1、落地式脚手架ﻩ错误!未定义书签。
五、脚手架的劳动力安排ﻩ错误!未定义书签。
六、脚手架的检查与验收ﻩ错误!未定义书签。
七、脚手架搭设安全技术措施ﻩ错误!未定义书签。
7．1、技术保障措施.............................................................. 错误!未定义书签。
７。
2、质量保障措施............................................................ 错误!未定义书签。
7．3、安全保障措施.............................................................. 错误!未定义书签。
八、脚手架拆除安全技术措施ﻩ错误!未定义书签。
九、脚手架的防护ﻩ错误!未定义书签。
十、安全管理 .......................................................... 错误!未定义书签。
十一、脚手架计算书ﻩ错误!未定义书签。
十二、附图ﻩ错误!未定义书签。
一、工程概况阳光集团苏州苏地２０13—G-８７号南地块,位于苏州市吴中区，以游湖路(规划中）为界,划分为南区和北区两个地块,北至郭新东路，东至尹山湖东路，南至尹山湖北路，西至踏湖路。
别墅脚手架施工方案
目录1.工程概况： (2)2.本方案编制依据 (2)3.外立面脚手施工方案 (2)4.安全措施 (7)5.脚手计算式 (11)一、工程概况：1.1本工程是苏州工业园区XX示范区别墅项目，工程位于苏州工业园区，XX；工程主要有X栋豪华别墅组成，本工程结构共三层，地下一层高，地上二层、地下室层高为X米；一层层高为X米；二层层高为X米，建筑面积：为Xm2，1.2 本工程层高：地下室X米；一层X米；二层X米。
屋面高度X米；建筑总高度为X米1.3、本工程±0.000m相当于85标高5.000m，目前场地自然地面标高3.2米左右，为-1.8米。
1.4、本工程外立面为石材幕墙及涂料。
1.5、本施工方案只适用于示范区别墅。
二、方案编制依据2.1、施工图纸2.2、现行施工规范：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；《施工现场临时用电安全技术规范》JGJ46—2005；《建筑施工安全检查标准》JGJ59—99；《建筑地基基础设计规范》GBJ7；《建筑结构荷载规范》GBJ9；《混凝土结构设计规范》GBJ10。
三、外立面脚手施工方案3.1、方案概述3.1.1 本工程外墙采用落地式双排扣件钢管脚手架，执行JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范。
3.1.2 脚手架立管纵距1600~1800㎜、横距700+1000㎜、步距1800㎜，连墙件三步三跨。
脚手距外墙450㎜。
考虑幕墙施工要求，有石材幕墙的凸出柱位置及外挑挂板需按幕墙要求搭设，结构施工时三排立杆二排脚手，待幕墙施工时内排拆除。
该处水平杆连接采用搭接连接。
3.1.3 地基处理3.1.3.1、先将地面整平夯实，并用C15砼浇筑100㎜厚垫层。
3.1.3.2、垫层上铺2*8板，脚手架立杆立于木板上3.1.4 连墙件设置连墙件设置采用硬拉结。
在结构施工中，在四周砼梁内放置φ48钢管用扣件与脚手架连接，连墙件间距为三步三跨。
别墅脚手架专项方案
一、编制说明1. 编制目的为确保别墅施工过程中脚手架的安全、稳定，制定本专项施工方案，指导现场脚手架搭设施工。
2. 编制依据《建筑施工高处作业安全技术规范》（JGJ80-2016）《建筑工程安全生产管理条例》（GB50345-2010）《建筑施工脚手架安全技术规范》（JGJ130-2011）别墅施工图纸及相关技术文件3. 适用范围本方案适用于别墅建筑项目施工过程中脚手架的搭设、使用和拆除。
二、工程概况1. 工程名称：某别墅项目2. 工程地点：某市某区某街道3. 工程规模：地上五层，地下两层，总建筑面积约5000平方米4. 结构形式：框架结构三、脚手架搭设方案1. 脚手架类型：采用双排落地式钢管脚手架，架高约20米。
2. 脚手架基础（1）平整场地，清除杂草、杂物，确保基础坚实。
（2）根据脚手架高度和荷载，设置符合要求的垫木，确保脚手架底部与基础接触良好。
3. 脚手架搭设（1）立杆：采用φ48×3.5mm钢管，间距不大于1.5米，步距不大于2米。
（2）横杆：采用φ48×3.5mm钢管，间距不大于1.5米，步距不大于2米。
（3）剪刀撑：每隔4跨设置一道剪刀撑，与地面夹角为45°～60°。
（4）连墙件：每隔2跨设置一道连墙件，确保脚手架与主体结构可靠连接。
4. 脚手架防护（1）外立面：采用密目安全网进行封闭，防止物体坠落。
（2）作业层：满铺竹胶板，确保作业人员安全。
（3）平台：设置防护栏杆和踢脚板，防止人员坠落。
四、脚手架使用与拆除1. 使用（1）施工人员应按照操作规程使用脚手架，不得擅自拆除或改变脚手架结构。
（2）定期检查脚手架的稳定性、安全性和可靠性，发现问题及时处理。
2. 拆除（1）拆除前，应将脚手架上的工具、材料等物品清理干净。
（2）按照自上而下的顺序拆除脚手架，确保安全。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 定期对脚手架进行检查，发现问题及时整改。
别墅脚手架工程施工方案
一、工程概况本工程为某别墅项目，位于我国某城市，总建筑面积为XX平方米，建筑高度为XX 米。
别墅采用钢筋混凝土框架结构，外立面装饰较为复杂，包括石材、涂料、玻璃等。
为确保施工安全和质量，特制定本别墅脚手架工程施工方案。
二、施工方案1. 脚手架材料（1）钢管：采用外径48mm、壁厚3.5mm的Q235-A级钢管。
（2）扣件：采用符合GB15831-2006标准的扣件。
（3）脚手板：采用竹制或木制脚手板，厚度不小于5cm。
（4）安全网：采用符合GB5725-2009标准的密目式安全网。
2. 脚手架搭设（1）基础处理：根据地质情况，对基础进行平整、夯实，确保地基承载力满足脚手架搭设要求。
（2）立杆搭设：立杆间距不大于1.5m，立杆垂直偏差不大于1/500，立杆底部垫实，并用扫地杆固定。
（3）横向水平杆：横向水平杆间距不大于1.2m，水平杆与立杆连接牢固，并用扣件连接。
（4）斜杆与剪刀撑：斜杆与剪刀撑间距不大于6m，斜杆与剪刀撑与立杆连接牢固。
（5）脚手板铺设：脚手板铺设平整，间距不大于1.2m，并用卡扣固定。
（6）安全网设置：在脚手架两侧及作业面设置安全网，安全网下口离地面不小于2m。
3. 安全措施（1）搭设人员必须经过专业培训，取得相关操作资格证书。
（2）施工现场设置明显的安全警示标志，并配备必要的安全防护设施。
（3）施工过程中，严格执行各项安全操作规程，确保施工安全。
（4）施工结束后，对脚手架进行拆除，清理现场，确保场地整洁。
三、施工进度安排1. 脚手架基础处理：1天。
2. 脚手架搭设：5天。
3. 安全网设置：1天。
4. 脚手架拆除：2天。
总计：9天。
四、施工质量控制1. 材料检验：对脚手架材料进行严格检验，确保材料符合设计要求。
2. 施工过程检查：对脚手架搭设过程进行监督检查，确保施工质量。
3. 安全检查：对施工现场进行安全检查，确保施工安全。
本方案旨在确保别墅脚手架工程施工安全、质量、进度，为施工顺利进行提供保障。
低层别墅脚手架施工方案
低层别墅脚手架施工方案一、项目概述本项目是一栋低层别墅的脚手架施工，别墅共有两层，总建筑面积约300平方米，基础工程已完成。
二、施工要求1.施工过程中要严格按照相关的安全操作规范进行，确保施工安全；2.施工期间要保持施工现场的整洁，设立必要的防护措施，确保施工环境安全；3.施工结束后要进行材料及设备的清点，做到完好无损。
三、施工方案1.脚手架选材根据项目的需求和建筑结构特点，选择适当的材料进行搭建。
脚手架主要使用钢管和钢板材料，钢管规格为φ48mm，壁厚为3.5mm；钢板规格为500mm×3000mm，厚度为2.5mm。
材料选用前要进行检查，确保质量合格。
2.脚手架布置和支撑根据建筑平面图和立面图，合理确定脚手架布置，并进行设计，包括脚手架的梁板支撑和立柱支撑等。
根据建筑物的布置图，在地面上进行标定，并确定好支撑立柱的位置。
3.脚手架搭建根据设计图纸和实际情况，先在地面上进行基础布置和固定，然后进行脚手架主体部分的搭建。
搭建时要严格按照安全操作规范进行，确保搭建质量和安全。
4.安全措施施工期间要设置必要的防护措施，包括安全帽、安全网、防护栏杆等。
同时，要进行安全教育和培训，确保所有工人了解并严格执行安全操作规范。
5.施工组织根据项目的特点和需求，要制定详细的施工计划，确定好每个工序的时间和任务，合理安排施工人员和设备，确保施工进度和质量。
四、施工流程1.清理施工现场，做好平整地面；2.根据设计图纸标定支撑立柱的位置；3.搭建脚手架主体部分，包括横竖杆的连接和固定；4.安装脚手架的梁板支撑，在每层建筑物的平面上进行固定；5.安装安全帽、安全网和防护栏杆等安全设施；6.进行安全教育和培训，确保工人了解并执行安全操作规范；7.施工结束后进行材料和设备的清点，做到完好无损。
五、安全措施1.工人必须佩戴安全帽，并进行安全教育和培训；2.施工现场要设置安全网和防护栏杆，确保工人的安全；3.施工期间要定期检查脚手架的质量和稳定性，确保施工安全；4.施工结束后要进行材料和设备的清点，做到完好无损。
低层别墅脚手架施工方案
目录一．工程概况1ﻩ二．编制依据:1ﻩ三．搭设方案2ﻩ四.施工材料 (4)五.施工方法及施工措施 (4)六．施工准备及技术措施 (6)（一）施工准备 (6)1、材料准备 (6)2、作业条件 (7)（二)技术措施7ﻩ1、脚手架的杆件搭设要求7ﻩ2、脚手架上铺脚手板的要求....................................... ８3、脚手架的连墙件要求 (9)4、脚手架的安全网张设要求10ﻩ5、特殊部位处理............................................... １１七．安全技术措施14ﻩ八．脚手架消防措施1ﻩ５九.脚手架拆除ﻩ１5十、计算书及附图ﻩ１8一．工程概况工程名称：********＊建设地点:*＊＊******＊＊建设单位:*＊＊***＊**设计单位：****＊*监理单位：******施工单位：*****＊本工程为成片开发住宅小区，由992栋Ｂ型低层(３层)双拼住宅组成,每栋建筑面积256.1５平方米,总建筑面积**＊*平方米。
建筑总高度为13.10m,现室外地面高度为-０．900m,首层层高3.4５m,二层、三层层高为3.2m,屋面层层高2.15ｍ。
结构形式为剪力墙结构。
根据施工现场实际情况,本工程搭设的脚手架主要功能为主体结构期间的外围防护及装饰阶段的操作平台使用,故采用双排落地式脚手架。
本工程外脚手架搭设起点高度为室外地面-0．900m处,支承于结构120厚C３0混凝土上,整体搭设高度为1５．15m(超出楼梯间屋面结构2m)，屋面及斜屋面上凸出构筑物脚手架由屋面层起搭设,立杆支承在屋面层楼板上,并与外围外脚手架连接好，确保该部分脚手架的整体稳定性。
二．编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JＧJ１3０-2０1１;２、《建筑施工高处作业安全技术规范》JGJ80-2011;3、《建筑施工安全检查标准》JGJ59－2011；４、《施工现场临时用电安全技术规范》JGJ46－2012；5、该工程有关建筑、结构施工图;6、有关文件规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一．工程概况 (1)二．编制依据： (1)三．搭设方案 (2)四．施工材料 (4)五．施工方法及施工措施 (4)六．施工准备及技术措施 (6)（一）施工准备 (6)1、材料准备 (6)2、作业条件 (7)（二）技术措施 (7)1、脚手架的杆件搭设要求 (7)2、脚手架上铺脚手板的要求 (8)3、脚手架的连墙件要求 (9)4、脚手架的安全网张设要求 (10)5、特殊部位处理 (11)七．安全技术措施 (14)八．脚手架消防措施 (15)九．脚手架拆除 (15)十、计算书及附图 (18)一．工程概况工程名称：*********建设地点：***********建设单位：*********设计单位： ******监理单位：******施工单位：******本工程为成片开发住宅小区，由992栋B型低层（3层）双拼住宅组成，每栋建筑面积256.15平方米，总建筑面积****平方米。
建筑总高度为13.10m，现室外地面高度为-0.900m，首层层高3.45m，二层、三层层高为3.2m，屋面层层高2.15m。
结构形式为剪力墙结构。
根据施工现场实际情况，本工程搭设的脚手架主要功能为主体结构期间的外围防护及装饰阶段的操作平台使用，故采用双排落地式脚手架。
本工程外脚手架搭设起点高度为室外地面-0.900m处，支承于结构120厚C30混凝土上，整体搭设高度为15.15m（超出楼梯间屋面结构2m），屋面及斜屋面上凸出构筑物脚手架由屋面层起搭设，立杆支承在屋面层楼板上，并与外围外脚手架连接好，确保该部分脚手架的整体稳定性。
二．编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；2、《建筑施工高处作业安全技术规范》JGJ80-2011；3、《建筑施工安全检查标准》JGJ59-2011；4、《施工现场临时用电安全技术规范》JGJ46-2012；5、该工程有关建筑、结构施工图；6、有关文件规范。
三．搭设方案1、本工程单体建筑外脚手架采用落地式脚手架，脚手架搭设高度为15.15米，搭设起点位于室外地面-0.900m标高处。
立杆纵距1.5m、横距0.8m（净空）、步距1.8m，离建筑物0.2m（净空）。
2、立杆：内排脚手架立杆距外墙边200mm，相邻立杆的对接扣件,不得在同一高度内,下端第一根立杆交错用6m 杆与3m杆相互错开。
3、纵向水平杆：纵向水平杆要求设置在立杆内侧,长度不宜小于三跨。
接长宜使用对接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。
在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm。
4、扣件：螺栓拧紧力矩不应小于40N.m，且不应大于65 N.m，主节点处固定连墙件,纵向水平杆,剪刀撑等应用的直角扣件,旋转扣件的中心点的相互距离不应大于150mm，对接扣件开口应朝上或朝内。
各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
5、外脚手架连墙杆设置: 脚手架连墙件采用短钢管与钢管组合的形式。
连墙杆在每层结构楼面设置，采用三步三跨(即水平间距为4.5米)设置。
6、连墙件的做法：用Φ48钢管做连墙件，在外边梁上对应脚手架内立杆的位置处，预埋1Φ48竖向短钢管，竖钢管伸出楼面约25cm。
用直角扣将连墙件与预埋竖钢管和外脚手架的内立杆扣紧连接(连墙件扣件连接应不小于两个扣件)。
连墙件安装好后，任何人员不得擅自改拆。
7、斜屋面及梯屋等以上位置的凸出构造物脚手架搭设由屋面层起搭设,立杆支承在屋面层楼板，并与外围整体脚手架有较好的连接。
8、门洞：脚手架应在安全通道出入口处设置门洞，门洞处挑空一根空杆。
门洞处杆件,除下弦平面外,在相邻节间设置一斜腹杆，如下图：9、剪刀撑(斜杆）设置：斜杆应设置在脚手架外侧，每道剪刀撑跨越立柱的根数在4～5根之间设置，斜杆与地面的倾角宜在45°～60°之间用旋转扣把斜杆同立柱连结，旋转扣件中心线至主节点的距离不宜大于150mm，斜杆搭接用3个扣件固定，搭接长度不应小于1m。
10、安全围闭：在脚手架平桥内四周用密目阻然安全网全封闭，上、中、下共设三点绑扎，顺桥架走向每50cm绑扎一点，四角要垂直，每搭设完成一层桥架，安全网必须满挂，桥架严禁堆放模板、木枋、钢筋、杂物等。
11、作业面的脚手板必须满铺，不得留空隙和探头板。
平桥上施工总活荷不大于5KN/m2，脚手架不得同时超过两层施工作业。
12、施工楼梯：每两栋建筑均设置一樘脚手架楼梯，楼梯为单跑,总搭设高度为13.15m，搭设材料为钢管，楼梯净宽0.8m，楼梯平台的长度按1m设计。
立杆纵向间距1.5m，横向间距0.8m。
13、卸料平台(每两栋每层设一个出料平台)：1)本工程的卸料平台采用落地式出料平台，在每两栋建筑物间搭设，供左右两侧建筑物使用，并分别搭设两个不同高度的出料平台，供不同楼层使用，并在相应的出料平台上搭设施工便道，方便相邻两建筑物间的走动。
2)卸料平台尺寸：卸料平台长4m、宽2m；3)卸料平台计算按均布活荷载标准值为5kN/m2考虑，但实际使用限制为全部荷载≤4kN；4)卸料平台面及到楼层面设置走道，卸料平台面及走道面密铺冲压钢脚手板，并在平台面和走道的下面张挂水平兜底安全网。
5)卸料平台面不靠建筑物两侧的临边在平台面以上在0.6m及1.2m高度处设置水平安全防护栏杆。
脚部设冲压钢脚挡板，挡脚板的高度不小于18cm，防护栏杆的外围满张挂密目安全立网封闭。
6)卸料平台必须经验收合格后才能使用。
14、凡未详述处应按省、市有关外脚手架规范执行施工。
四．施工材料1、钢管：采用Φ48、壁厚3.0mm、无弯曲变形及无严重锈蚀的钢管，用作主柱、大横杆、小横杆和斜撑、连墙杆等。
2、连接构件：回转扣、直角扣、对接扣和驳芯。
3、底座：每根立杆底部均设置底座。
4、钢管、扣件须经送检合格后，方可使用。
五．施工方法及施工措施1．落地式脚手架搭设顺序：定位设置通长脚手板→纵向扫地杆→立杆→大横杆→剪刀撑→连墙杆→绑扎安全网。
2.立柱钢管立柱须符合以下要求：（1）主柱应选用无弯曲变形的钢管。
（2）钢管立柱脚均应套上钢底座并应设置纵、横扫地杆。
（3）柱的接长：钢管柱采用顶口驳接，先在已装的立柱顶插入驳芯通，再将后装的立柱套上，然后在两管接口处装上对接扣，上紧螺栓。
且两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心至主节点的距离不宜大于步距的1/3。
3．大、小横杆(对龙、牵、底托)（1）大横杆的垂直间距按桥层高。
选用无弯曲变形的钢管，用直角扣与主柱纵向连接。
在脚手架外侧平桥之间用钢管设置护栏(横牵)。
（2）大横杆的接长采用对接扣件连接，且对接扣应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。
（3）小横杆(底托)应选用无弯曲变形的钢管，紧贴大横杆之下，两端用直角扣分别与内、外大横杆连接。
（4）所有钢管端部外露直角扣件、旋转扣件不应小于10cm。
（5）平桥支承在小横杆上。
平桥采用3Φ48钢管做骨架，平桥作业层面铺设竹笆（或钢筋）脚手板。
平桥必须与大、小横杆连接牢固。
（6）外排架在两道大横杆之间设置两道Φ48钢管水平栏身杆，再用密目式安全网封闭。
4．剪刀撑（1）剪刀撑用回转扣与外排脚手架的主柱连接，斜度以对标45°角为宜，不得支撑在非受力点处。
每组剪刀撑的跨距应不多于5条立柱，剪刀撑在外侧立面从底到顶连续搭设。
（2）剪刀撑斜杆的接长采用搭接，搭接长度不少于1m，并采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不少于100mm。
5．质量标准外脚手架技术要求、允许偏差、检验方法安装后的扣件螺栓拧紧扭力矩采用扭力扳手检查，抽样方法按随机分布原则进行。
不合格的必须重新拧紧，直至合格为准。
抽检数量为100个，允许的不合格数为5个。
6．所有扣件：直角扣、活动扣、连接扣、扎头等应全部点上雪油方便以后拆棚。
7．脚手架必须分段验收后才能使用。
8．未涉及者应按《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）及省、市建委有关搭棚施工规程的有关规定执行。
六．施工准备及技术措施（一）施工准备1、材料准备（1）、脚手板：脚手板采用钢筋焊接而成的钢脚手板。
（2）、钢管：钢管在市建委备案的租赁厂家进行租赁，钢管的质量应符合现行国家标准《碳素结构钢》中Q235-A级钢的规定。
钢管的规格，采用外径48mm、壁厚3.0mm的钢管，其尺寸和表面质量应符合《建筑施工扣件式钢管脚手架安全技术规范》中8.1.1、8.1.2条的规定。
钢管必须涂有防锈漆并严禁打孔。
用于立杆、大横杆和斜杆的钢管长度为4～6 m，用于小横杆的钢管长度为1.5～2.0 m。
（3）、扣件：采用可锻造铸铁制作的扣件，扣件不得有裂纹、压痕和变形，出现滑丝的螺栓必须更换。
（4）、安全网：采用绿色密目安全网,规格为1800×6000。
新网必须有产品质量检验合格证，旧网必须有允许使用的证明书（或试验记录）。
严禁使用损坏或腐朽的安全网和丙纶网，密目安全网只准做立网使用。
安全网的绑扎必须使用网绳，严禁使用火烧丝。
2、作业条件搭设架子的场地已进行清理，回填土地基已进行夯实，脚手架基础已做好。
3、做好现场施工安全、技术交底。
（二）技术措施1、脚手架的杆件搭设要求（1）、脚手架必须垂直于地面,立杆的垂直偏差不大于100mm,大横杆在每一面脚手架范围内的纵向水平偏差不大于该片架纵长的1/300,且不大于50mm.(2)、脚手架立杆和大横杠的接头应对接, 双立杆用6米和3米管错开大搭接口，相邻两根立杆的接头应错开,并不在同一步脚手架内,同一步脚手架内外和上下相邻的两根大横杆的接头应错开,并不在同一跨间和同一步内。
为增加脚手架的稳定性,要求架体大横杆要交圈,在搭设脚手架时,大横杆要搭在立杆里面。
（3）、脚手架各杆件互相连接伸出的端头均应大于100mm,以防止杆件滑落,扣件螺栓松紧适度,要求螺栓扭力矩在40～50N.m之间,最大不超过60N.m。
对接扣件的开口应朝上或朝内。
（4）、脚手架高出建筑物一步高度(1.5m)高出部分设两道护身栏杆,并用立网封严.（5）、立杆及纵、横向及扫地杆的搭设：立杆垂直搭设在基础上，扫地杆在立杆的内侧，纵向扫地杆应采用直角扣件固定在距立杆底座100mm内的立柱上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆的下方立杆上（6）、纵向水平杆设于横向水平杆下方，在立柱内侧，对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免在跨中位置。
