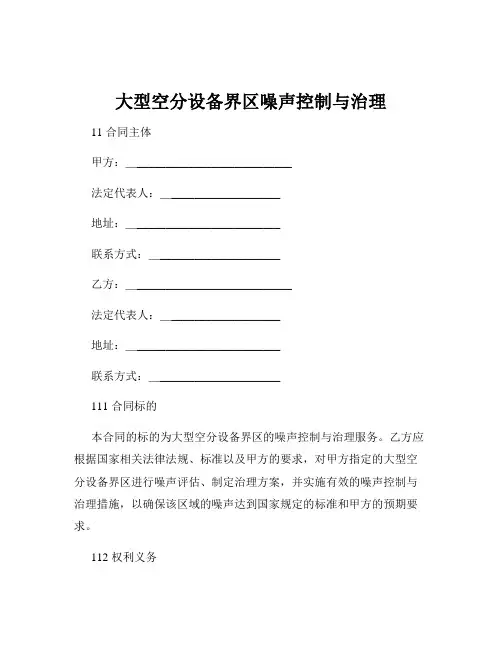

大型空分设备界区噪声控制与治理11 合同主体甲方：＿___________________________法定代表人：＿___________________地址：＿_________________________联系方式：＿_____________________乙方：＿___________________________法定代表人：＿___________________地址：＿_________________________联系方式：＿_____________________111 合同标的本合同的标的为大型空分设备界区的噪声控制与治理服务。
乙方应根据国家相关法律法规、标准以及甲方的要求，对甲方指定的大型空分设备界区进行噪声评估、制定治理方案，并实施有效的噪声控制与治理措施，以确保该区域的噪声达到国家规定的标准和甲方的预期要求。
112 权利义务甲方的权利义务1121 有权要求乙方按照合同约定的时间、质量和标准完成噪声控制与治理工作。
1122 有权对乙方的工作进行监督和检查，提出合理的意见和建议。
1123 按照合同约定向乙方支付相应的费用。
1124 为乙方提供必要的工作条件和协助，如提供设备相关资料、允许乙方进入界区进行勘察和施工等。
乙方的权利义务1125 有权根据合同约定获取相应的报酬。
1126 负责对大型空分设备界区进行全面的噪声评估，包括但不限于噪声源的检测、分析。
1127 根据评估结果，制定科学、合理、可行的噪声治理方案，并提交甲方审核。
1128 按照审核通过的方案，组织实施噪声控制与治理措施，确保工程质量和进度。
1129 在施工过程中，遵守甲方的相关规定，采取必要的安全防护措施，保证施工安全。
11210 治理工作完成后，向甲方提交详细的工作报告和验收申请。
113 违约责任若甲方未按照合同约定支付费用，每逾期一天，应按照未支付金额的X%向乙方支付违约金。
逾期超过X天的，乙方有权暂停工作，直至甲方支付费用为止，由此造成的工期延误等责任由甲方承担。
隔声罩隔声原理以及结构
隔声罩隔声原理以及结构隔声罩结构隔声罩外壳由一层不透气的具有一定重量和刚性的金属材料制成,一般用2～3毫米厚的钢板,铺上一层阻尼层。
阻尼层常用沥青阻尼胶浸透的纤维织物或纤维材料(用沥青浸麻袋布、玻璃布、毡类或石棉绒等)，有的用特制的阻尼浆。
外壳附加阻尼层是为了避免发生板的吻合效应和板的低频共振。
外壳也可以用木板或塑料板制作,轻型隔声结构可用铝板制作。
要求高的隔声罩可做成双层壳, 内层较外层薄一些;两层的间距一般是6～10厘米,填以多孔吸声材料。
罩的内侧附加吸声材料,以吸收声音并减弱空腔内的噪声。
在这层吸声材料上覆一层穿孔护面板，其穿孔的面积约占护面面积的20～30％。
在罩和机器、罩和基础之间，通常填以橡皮垫，以防止振动的传输。
可以开启的活门和观察孔，要密封好。
对于需要散热的设备，应在隔声罩上留有必要的通风管道。
这种管道要有消声结构，或者装消声器。
在设计隔声罩时，要注意满足工艺和维修的要求，有时要采取防止油污、粉尘和腐蚀等措施。
隔声罩的隔声原理衡量一个罩的降噪效果，经常用插入损失IL来表示。
它表示在罩外空间的某点，在加罩前、后的声压级的差值，这相当于罩的实际降噪效果。
插入损失的计算公式为：对于靠近声源的罩，也就是罩的体积和声源的体积相差不多时，罩内的空间很小，罩与机器本身会成为一个振动耦合系统。
为了防止罩的壳体振动和空间耦合共振，须要加阻尼层和较厚的吸声材料。
为了防止低频共振，吸声材料的厚度应不小于罩和机器之间空腔厚度的一半。
对罩上开孔部分的漏声，严格计算比较复杂。
它与孔的大小、位置、深度以及噪声的频率有关。
在棱或角上的孔，要比板面中心的孔漏声多。
一般估计孔的漏声时，可以认为孔的透射系数为1。
具有总面积为S的罩，如果所有开孔的面积的总和为△S′，则罩的最高隔声量R为：R =10 lg(S/ΔS′)对于一个有六个面的方罩，如果开口占两个面，则它的最高平均隔声量为5分贝。
如用于防止声音从罩外透入罩内（作为隔声箱），外部和内部声压级L1和L2的差值，即降噪量NR为：NR=L1-L2=R +10 lgα在考虑低频隔声时，理论分析与实验结果证明，罩的隔板和空腔的低频共振频率均应远离设备的工作频率。
隔声罩技术方案
隔声罩技术方案一、引言随着工业化的快速发展，机械设备产生的噪音问题日益严重，对人们的生产和生活产生不良影响。
为了解决这一问题，隔声罩技术应运而生。
隔声罩是一种能有效降低机械设备噪音的装置，通过设计和采用特定的声学材料和结构，将噪音隔离或降低到可接受的水平。
本文将详细介绍隔声罩技术的方案及其应用。
二、隔声罩技术方案1. 隔声罩设计隔声罩的设计是整个技术方案的核心。
设计时，需充分考虑声学原理和材料特性，以达到最佳的降噪效果。
主要设计因素包括：罩体结构、材料选择、吸音和隔音材料的布置等。
罩体结构应尽可能密封，以防止噪音外泄。
材料选择上，应选用具有良好隔音性能的材料，如钢板、塑料、玻璃纤维等。
吸音材料可选用多孔性材料，如玻璃纤维、矿渣棉等，以吸收和散射噪音。
2. 吸音和隔音材料的选用吸音材料能够吸收声能、降低噪音，而隔音材料能够阻隔声能的传播，进一步降低噪音。
在选用吸音和隔音材料时，需根据具体的降噪需求和环境条件进行选择。
例如，矿渣棉、玻璃纤维等吸音材料，具有较好的吸音效果；而钢板、塑料等隔音材料，能有效阻隔声能的传播。
3. 隔声罩的安装与维护隔声罩的安装位置和固定方式对降噪效果也有重要影响。
安装时，应确保罩体与机械设备紧密贴合，以减少噪音的泄漏。
同时，根据机械设备的形状和尺寸，选择合适的固定方式，如螺栓连接、焊接等。
此外，定期维护隔声罩也是保持其降噪效果的重要措施，包括清理罩体表面、检查紧固件等。
三、隔声罩技术的应用隔声罩技术在多个领域都有广泛应用，如工业生产、交通运输、建筑等。
在工业生产中，各种机械设备如鼓风机、压缩机、发电机等产生的噪音较大，影响工人健康和周围环境。
安装隔声罩可以有效降低这些机械设备的噪音，提高生产环境的舒适度。
在交通运输领域，如飞机、汽车、铁路等，发动机和传动系统产生的噪音是主要的噪音源。
通过应用隔声罩技术，可以有效降低这些噪音对乘客舒适度和周围环境的影响。
在建筑领域，电梯、空调系统等是常见的噪音源。
热电一车间隔音罩技术要求
热电一车间隔音罩技术要求
一、需安装隔音罩设备名称：
1、1#锅炉鼓风机
2、5#锅炉一次风机电机、液力耦合器、轴承箱
3、5#锅炉调速泵电机、液力耦合器、轴承箱
4、脱硫界区两台氧化风机（高压罗茨风机）
二、隔音罩安装技术要求：
1、隔音罩设计安装应考虑设备运行参数，满足设备正常运行条件。
2、隔音罩应安装牢固。
3、隔音罩应方便快拆便于设备检修，并具备快速恢复能力。
顶部留有吊装挂钩，方便检修拆装。
4、隔音罩现场安装试车应有明显降噪效果。
考核标准为：设备正常运行时，
5、隔音罩外部正面0.5米处噪音小于隔音罩内部噪音至少30分贝.具体规范参考并不低于国家行业标准。
6、隔音罩所有的材料及零部件（或元器件）应符合有关规范的要求，且应是新的和优质的，并能满足当地环境条件的要求。
外购配套件须选用优质、节能、先进的产品，并有生产许可证及产品检验合格证，严禁采用国家公布的淘汰产品。
重要部件需取得买方认可或由买方指定。
7、卖方提供的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。
8、所有隔音罩均应正确设计和制造，在正常工况下均能安全、持续运行，而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题，买方欢迎卖方提供优于本技术规范书要求的先进、成熟、可靠的设备及部件。
9、卖方应针对本工程的具体情况，并根据已有的实际经验提出针对本工程的优化设
计方案。
10、设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。
高炉煤气调压阀组隔音罩的设计
在隔 音罩 顶 部设 立 ２部 消声 式 防爆 通 风装 置 。 室 内 ２条对 角线位 置 设 置 ２部 一 氧 化碳 报 警 仪 ， 安 装高 度为 １２ｍ。在沿 隔音 罩长 度方 向的两 侧各 设 ． 置 ２盏 防爆 照 明灯 ， 率 为 ２ ０ ｗ／ ， 体照 明亮 功 ０ 盏 整 度达 １ ０Ｌ ｘ以上 。在 沿调 压 阀组管道 轴线 的两 侧 ０ ｅ
第２ ９卷第 ５ 期
２１ ０ ２年 ９月
河 北 工
业 科 技
Ｖｏ ． ９． ． Ｉ ２ ＮＯ ５
Ｓｅ ． ０１ ｐｔ ２ ２
Ｈｅ ｅ Ｊ ｕ ｎ ｌ ｆＩ ｄ ｓ ｒａ ｃｅ ｃ ｎ ｃ ｏ ｏ ｙ ｂ ｉ ｏ ｒ ａ ｎ ｕ ｔｉ ｌ ｉｎ ｅａ ｄ Ｔｅ ｈｎ ｌ ｇ ｏ Ｓ
２ 结构 原理
２ １ 隔 音 罩 ．
改善 工作及 生 活环境 。
隔音 罩采用 隔声 模块组 合结 构 ， 栓连 接 ， 螺 可重
ｌ 问题 的 提 出
河北 钢铁 集 团某钢 厂环境 综合 治理 项 目配套 的
调压 阀组总 长 ８ ｍ， 煤气 介 质 温 度为 １ ０ ２ ０℃ ， ８～ ５
距离 调 压 阀组 １１ 处 测 量 的 稳 态 噪 声 为 １ ８ １ ０ Ｉ Ｔ ｌ ～ ２ ｄ 隔 音罩 技术 要求 如下 。 Ｂ，
１ ）外 形 尺 寸 为 ｉ ０ ０ ０ ０ ｍｍ （ ） ６０ ０ ｍｍ 长 × ０
复拆 装 ， 于对 隔 音罩 内设 备 的 大修 。隔音 罩 壁 由 便 外 向 内分 别 为彩钢板 、 隔板 、 外 阻尼层 、 型钢 骨架 、 消 声 材料 、 玻璃纤 维布 、 镀锌 穿孔 板 。外 隔 板采 用 １ ５ ． ｍｍ厚 的冷 轧钢板 ， 涂 ２道 防锈 漆 ； 尼层 采 用 沥 外 阻 青 浸玻 璃棉 布 ， 度 为 ５ｌｍ； 钢 骨 架 ， 锌 穿 孑 厚 ｌ 型 Ｔ 镀 Ｌ 板 的穿孑 率 为 ２ ％ ～３ ％ ； Ｌ ５ Ｏ 内覆 玻 璃 纤 维 布 ， 止 防
空分设备结构及工作原理
空分装置系统区分所谓空分，就是将空气深度冷却至液态，因为液空其组分沸点各不同样，逐渐分别出氧、氮、氩等等。
空分装置大概可分以下几个系统：1、空气过滤系统过滤空气中的机械杂质，主要设施有自洁式空气过滤器。
2、空气压缩系统将空气进行预压缩，主要设施有汽轮机、增压机、空压机等。
3、空气预冷及纯化系统将压缩空气进行初步冷却，并去除压缩空气中的水分和二氧化碳等杂质，主要设施有空冷塔、水冷塔、份子筛纯化器、冷却水泵、冷冻水泵等。
4、分馏塔系统将净化的压缩空气深度冷却，再逐级分馏出氧气、氮气、氩气等，主要设施有透平膨胀机、冷箱( 内含主塔、主冷、主还、过冷器、粗氩塔、液氧泵、液体泵等)5、储存汽化系统将分馏出的液氧、液氮、液氩进行储存、汽化、灌充，主要设施有低温液体贮槽、汽化器、充瓶泵、灌充台等。
空气冷却塔构造工作原理2 层填料聚丙烯鲍尔空冷塔(Φ 4300 × 26895 ×16 )，主要外面有塔体材质碳钢，内部有环，并对应2 层布水器。
其作用是对从空压机出来的空气进行预冷。
空气由塔底进入，塔顶出去，冷冻水从塔顶进入，塔顶出去，在这样一个工程中，冷冻水和空气在塔内，经布水器填料的作用充分的接触进行换热，把空气的温度降低。
水冷却塔的构造及工作原理水冷却塔(规格Φ 4200 × 16600 ×12 )，主要外面有塔体材质碳钢，内部有一层聚丙烯鲍尔环填料，对应一根布水管；一层不锈钢规整填料。
其作用式把从冷却水进行降温，生成冷冻水供应空冷塔。
基来源理和空冷塔同样，从冷箱出来的温度较低的污氮气，进入水冷塔下部，在水冷塔内部经填料与从上部来的冷却水充分接触换热后排出，在此过程中冷却水生成冷冻水。
份子筛构造以及原理，其重生过程原理吸附空气中的水分、CO2 、乙炔等碳氢化合物，使进入空气纯净构造：卧式圆筒体、内设支承栅架、以承托份子筛吸附剂使用：空气经过份子筛床层时，将水分、CO2 、乙炔等碳氢化合物吸附，净化后的空气CO2 含量<1ppm ；在重生周期中，先被高温干燥气体反向重生后，再被常温干燥气体冷却到常温，两份子筛成队交替使用。
大型空分设备界区噪声控制与治理
１ 运转设备噪声控制与治理
１ １ 噪 声 产 生 机 理 ．
的局 部减 弱也将 对控 制噪 声起到 事半 功倍 的效果 。
目前 我 国空 分设 备行业 对 噪声 的控制 治理进行 了不 少 的探 索 ，也 做 了 大 量 工 作 ，但 设 备 噪声 控
（）大 型空 分 设 备 中 使 用 的 大 多是 离 心 压 缩 １
