[教材]测试静电手环作业指导书
静电环测试操作规范书
一、范围:凡本厂所有静电环测试作业均适用.
二、内容:
2-1投入物料:无
2-2使用设备: 静电环测试仪﹑静电环
2-3作业内容:
2-3-1测试者将静电环戴于手腕﹐且金属片与皮肤完全接触后扣紧.
2-3-2测试时﹐测试者先将静电环与腕带接触端扣好﹐然后把静电环之鳄鱼夹夹于静电环测试仪之输出线连接(如图1).
2-3-3测试者将其戴静电环之手掌与测试仪之圆金属面接触﹐测试仪上三个LED 灯会亮起其中一个﹐若中间绿色(GOOD)LED 灯亮且有蜂鸣声﹐则为合格（如图2）﹐若两边之红色(LOW 和HIGH)LED 灯任意一个亮﹐则为不合格（如图3）.
绿色灯亮OK 红色灯亮NG 图1 图2 图3
2-3-4若测试不合格﹐测试者先检查静电带与手腕之松紧度及静电环与测试仪输出线连接是否良好﹐第二次测试仍不合格则立即更换静电环﹐再进行测试﹐直到绿色(GOOD)LED 灯亮为止.
2-3-5测试合格﹐测试者将测试结果及日期填入《静电环测试记录表》内.
四、注意事项:
4-1测试时﹐触摸测试仪之圆金属面的手掌部位不能有手套或其它绝缘物﹐以免接触不良造成误判. 4-2戴好静电环且测试合格后方可作业.
4-3静电手环的宽松带需戴在手腕上且金属片与皮肤完全接触并拉紧，不可戴在手套或衣服上。
五、相关檔: 无
六、使用窗体:
6-1静电环测试记录表 测试仪金属面
测试
仪输
出线
与静
电环
连接。
HAKKO498静电手环测试仪操作指导
编号AL-RD-Ⅲ-004主题HAKKO498静电手环测试仪操作指导页数共2页1.目的：适用所有静电手环测试仪的操作方法。
2.0 功能概述规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。
3.0 操作说明3.1 仪器安装3.1.1 打开测试仪后面纪的电池盒，装入9V 电池，盖好外壳。
3.1.2 将测试连接线插入仪器插孔中，用手按下金属圆盘检查是否已安装好，若安装好指示灯亮（HIGH）红灯并发出“嘀”声音讯号。
3.2 测试方法3.2.1 固定测试3.2.1.1 在确保静电手环测试仪的通电情况下，先佩戴好静电手环，手腕带内金属片须紧贴着手皮肤，再将静电手环的鄂鱼夹与测试仪的连接线相连，最后按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图1）。
图13.2.2 移动测试（工作时的测试方法）3.2.2.1 在确保静电手环测试仪的通电情况下，且在工作期间测试，先将静电手环测试仪夹于静电接地线上或静电手环的鄂鱼夹上，再通知被测试人员按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图2）。
图23.3 测试判定3.3.1 当测试仪上的绿色“PASS 或GOOD”灯亮时表示静电手环OK；当红色“LOW”或者“HIGH”灯亮，且听到蜂鸣器“嘀“的声音讯号，在确定静电手环与仪器连接OK 的情况下说明该静电手环已NG，需要及时更换静电环，并重新测试直至更换并测试OK 为止，最后将测试结果记录于《防静电手环点检表》中。
3.4 静电手环测试仪功能确认3.4.1 静电手环功能确认3.4.1.1 用一个OK 的静电手环样本按标准测试方法确认（如图3），若绿色PASS 或GOOD 灯亮表示此仪器功能正常；若红色LOW\ HIGH 灯亮表示此仪器功能不正常，需停止使用并处理。
3.4.1.2 用一个NG 的静电手环样本按标准测试方法确认（如图4），若红色LOW\ HIGH 灯亮表示此仪器功能正常；若绿色PASS 灯亮表示此仪器功能不正常，需停止使用并处理。
静电手环测试工作指引
编写： 编号：EGW100012 复核： 版本：0 批准： 页数：1 OF 1 日期：DEC/9/2001 MEC 工作指引 静电手环测试工作指引
1． 目的
为了保证静电手环使用性能的可靠性，提高工作效率和确保产品质量稳定。
2． 适用范围
所有接触到COB 和IC 的作业人员。
3． 职责
各使用部门负责人：负责各自管辖人员静电手环测试，记录和管理。
4． 内容
4．1 静电手环测试：
① 静电手环系统测试仪装上电池接通电源。
② 将被检测静电手环插头插入静电手环系统测试仪插座上。
③ 将被检测静电手环戴在手腕上。
④ 用手按下静电手环感应触摸开关。
⑤ 静电手环系统测试仪绿色指示灯（GOOD ）亮，证明被检测静电手环为OK ，方可
使用。
⑥ 静电手环系统测试仪红色两指示灯（Low 、 High ）亮，证明被检测静电手环为不
OK ，不能使用。
4．2 静电手环使用范围
① 邦定部/SMT 部所有接触COB 的操作人员。
② 生产部所有接触COB 和IC 的操作人员。
③ QC 部所有接触COB 和IC 的质检人员。
④ 仓管部所有接触COB 和IC 的作业人员。
⑤ 工程部生产工程接触COB 和IC 的分析技术人员和样办作业人员。
4．3 静电手环使用有效时间
① 静电手环使用有效时间为每天一次。
② 静电手环在有效时间内使用。

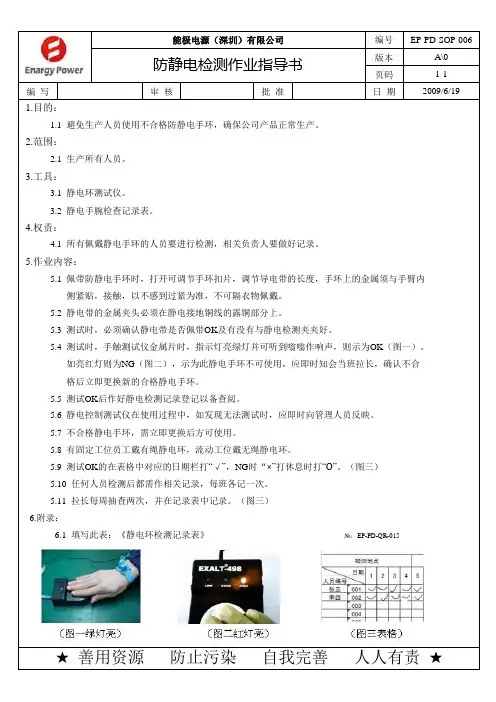

EP-PD-SOP-006 防静电检测作业指导书
编号EP-PD-SOP-006版本A\0页码1-1编 写审 核批 准日 期2009-6-19★ 善用资源 防止污染 自我完善 人人有责 ★ 1.目的：2.范围：如亮红灯则为NG （图二），示为此静电手环不可使用，应即时知会当班拉长，确认不合 格后立即更换新的合格静电手环。
5.11 拉长每周抽查两次，并在记录表中记录。
（图三）2.1 生产所有人员。
5.4 测试时，手触测试仪金属片时，指示灯亮绿灯并可听到嗡嗡作响声，则示为OK （图一）。
3.1 静电环测试仪。
3.2 静电手腕检查记录表。
4.权责：5.6 静电控制测试仪在使用过程中，如发现无法测试时，应即时向管理人员反映。
3.工具：5.5 测试OK 后作好静电检测记录登记以备查阅。
6.附录：6.1 填写此表：《静电环检测记录表》 №：EP-PD-QR-0154.1 所有佩戴静电手环的人员要进行检测，相关负责人要做好记录。
5.作业内容：5.1 佩带防静电手环时，打开可调节手环扣片，调节导电带的长度，手环上的金属须与手臂内 5.2 静电带的金属夹头必须在静电接地铜线的露铜部分上。
5.8 有固定工位员工戴有绳静电环，流动工位戴无绳静电环。
侧紧贴，接触，以不感到过紧为准，不可隔衣物佩戴。
5.9 测试OK 的在表格中对应的日期栏打“√”，NG 时“×”打休息时打“O”。
（图三）5.10 任何人员检测后都需作相关记录，每班各记一次。
5.3 测试时，必须确认静电带是否佩带OK 及有没有与静电检测夹夹好。
5.7 不合格静电手环，需立即更换后方可使用。
防静电检测作业指导书能极电源（深圳）有限公司 1.1 避免生产人员使用不合格防静电手环，确保公司产品正常生产。
004防静电手环测试指导书
一、目的：
指导防静电手环使用者正确使用防静电手环及测试防静电手环。
二、使用范围：
公司内部使用防静电手环的人员。
三、工具/设备:
静电测试仪
四、操作步骤:
1、防静电手环的佩戴：
１.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的;
１.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示:
错误的佩戴正确的佩戴
(×）(√) 手环不能戴在衣服的外面手环应良好接触人体皮肤
1.3 防静电手环佩戴完毕后,将连接线的鳄鱼夹夹到大地地线上，如下图所示：
错误的接地方式正确的接地方式
（×) (√)
鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线
2、防静电手环的测试：
2．１将手环接地线与测试仪接地线连接或接于同一地线上,连接如下图所示:。
静电环测试作业指导
作业指导书 1.目的
指导作业员工正确有步骤地测试静电环，从而保证每位作业员使用的都是测试合格的静电环。
2.范围
适用于公司生产过程中的每位作业员
3.配置仪器 静电环测试仪：EXALT-490
4.图示说明
5.作业说明
5.1 每天早上8：00和下午13：30在一进车间时作业员测试静电环.
5.2 将静电环戴在手腕上，注意静电环上的铁皮部分一定要与测试员的皮肤充分接触.
5.3 将静电环的夹子夹住静电测试仪上的夹子，注意一定要夹稳，同时用手将静电测试仪上的白色按钮（PRESS HERE)按下.
5.4 如静电测试仪上的绿色指示灯亮，表明静电环测试OK可以使用，如静电测试仪上的LO红色或HI 红色指示灯亮，表明静电环测试的电阻值偏小或偏大，此时要向自己的上司要求更换静电环，经重新测试OK后方可使用。
5.5 测试完毕后在『静电环测试记录表』上做好相应的记录。
5.6 静电环测试记录表每天须经各部门拉长确认，QA抽查测试作业员之静电环，并做好抽检记录。
5.7 『静电环测试记录表』由品质部参照『品质记录管制程序』保存。
6.相关记录
『静电环测试记录表』版本：A1文件名称：静电环测试指导书
文件编号：WI-ME-A-011制作：日期：2006-07-13审批：
日期：绿色指红色指
示灯不
红色指示灯不白色按
夹子夹。
静电作业指导书
五.注意事项
1测试仪的电压低于7伏时，请更换电池；
⒉测试“NG”的静电手环要通知拉长即刻更换；
⒊记录表的填写要真实，不可代填。
制作：
审核：
批准：
2.人体对地电阻测试方法
（1）.穿好静电衣、鞋，戴好静电帽和静电手套，（注意鞋、手套要保持干燥。）
（2）.将测试仪的档位打到750KΩ-100MKΩ，双脚站在测试仪的踏板上，一只手按住测试仪的触摸盘。
（3）.LED显示“GOOD”可以通过，显示“HIGHT”表示静电环内阻过高，“LOW”表示静电环内阻过低，将重复（1）步骤再进行测试。
四.测试方法
进入SMT人员首先触摸静电扶手放掉人体内的静电电荷。
1.静电手环测试方法：
（1）.首先检查静电手到750KΩ-100MKΩ，然后将静电环的触点同测试仪的触点相接，一只手按住测试仪的触摸盘；
（3）.LED显示“GOOD”可以通过，显示“HIGHT”表示静电环内阻过高，“LOW”表示静电环内阻过低，将重复（1）步骤再进行测试。
静电控制测量指导
文件编号：
SK20079866
文件版本：
文件类型：
作成日期：
20071009
一.目的
加强静电防护管制，防止在生产中静电放电。
二.适用范围
进入SMT车间的所有人员。
三.静电认识
静电荷在不同静电势的两个物体上快速转移的现象称为静电放电（ESD）；产生静电的方式主要为感应和摩擦；它的产生会给电子元件带来极大的破坏性，因此静电防护工作尤为重要。
静电环测试操作指引
静电环测试仪操作指引编制日期审核日期批准日期修订记录日期修订状态修改内容申请修改人审核批准1目的规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。
2范围使用所有静电环测试仪的操作方法。
3权责3.1作业员戴上静电环作业之前，需在指定的静电环测试仪上测试合格后方可上线作业。
3.2IPQC必需确保每个作业员佩戴静电环是有释放静电功能的，若静电环测试NG立即要求更换。
4名词定义4.1静电环测试仪器；测试静电手环是否合格或不合格种仪器。
4.2有线静电手环:为防止人体接触敏感组件而造成静电破坏,佩带于手(脚)上的防静电物品,并用一根导线连接接到大地。
5作业内容5.1仪器安装；5.1.1打开仪器后面的电池盒，装入9V电池，盖好外壳。
5.1.2将测试线插入仪器插孔中，用手按下金属圆盘检查是否安装好，若安装好指示灯亮（HIGH）。
5.2测试方法；5.2.1固定测试5.2.1.1在确保静电手环测试仪通电情况下，先佩戴好静电环，手腕带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连接线相连，最后按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。
（如图1，2）图1图25.2.2移动测试（工作时的测试方法）5.2.2.1在确保静电手环测试仪通电情况下，且在工作期间测试，先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。
（如图3）图35.3测试判定；5.3.1当测试仪上的绿色“PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音序号时，表示静电环合格；当红色“LOW或HIGH”灯亮，在确定静电手环与仪器连接好的情况下说明该静电手环已不合格要及时更换静电环，并重新测试直到更换测试合格为止，最后将测试结果记录于《静电环检查记录表》内。
5.4静电环测试仪功能确认；5.4.1静电手环功能确认5.4.1.1用一个合格的静电环样本按标准测试方法确认，若绿色PASS或GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能部正常，需停止使用并处理。
