电感的分类
电感器的种类按结构分类

一、电感器的种类(一)按结构分类电感器按其结构的不同可分为线绕式电感器和非线绕式电感器(多层片状、印刷电感等),还可分为固定式电感器和可调式电感器。
固定式电感器又分为空心电子表感器、磁心电感器、铁心电感器等,根据其结构外形和引脚方式还可分为立式同向引脚电感器、卧式轴向引脚电感器、大中型电感器、小巧玲珑型电感器和片状电感器等。
可调式电感器又分为磁心可调电感器、铜心可调电感器、滑动接点可调电感器、串联互感可调电感器和多抽头可调电感器。
(二)按工作频率分类电感按工作频率可分为高频电感器、中频电感器和低频电感器。
空心电感器、磁心电感器和铜心电感器一般为中频或高频电感器,而铁心电感器多数为低频电感器。
(三)按用途分类电感器按用途可分为振荡电感器、校正电感器、显像管偏转电感器、阻流电感器、滤波电感器、隔离电感器、被偿电感器等。
振荡电感器又分为电视机行振荡线圈、东西枕形校正线圈等。
显像管偏转电感器分为行偏转线圈和场偏转线圈。
阻流电感器(也称阻流圈)分为高频阻流圈、低频阻流圈、电子镇流器用阻流圈、电视机行频阻流圈和电视机场频阻流圈等。
滤波电感器分为电源(工频)滤波电感器和高频滤波电感器等。
二.变压器的种类变压器可以根据其工作频率、用途及铁心形状等进行分类。
(一)按工作频率分类:变压器按工作频率可分为高频变压器、中频变压器和低频变压器。
(二)按用途分类:变压器按其用途可分为电源变压器、音频变压器、脉冲变压器、恒压变压器、耦合变压器、自耦变压器、隔离变压器等多种。
(三)按铁心(或磁心)形状分类:变压器按铁心(磁心)形状可分为“E”型变压器、“C”型变压器和环型变压器。
(一)电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1.骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器(如振荡线圈、阻流圈等),大多数是将漆包线(或纱包线)环绕在骨架上,再将磁心或铜心、铁心等装入骨架的内腔,以提高其电感量。
电感的作用及分类

电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。
属于常用元件。
一,电感的作用:通直流阻交流这是简单的说法,对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用:电感线圈与电容器并联可组成LC 调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等,则回路的感抗与容抗也相等,于是电磁能量就在电感、电容之间来回振荡,这就是L C回路的谐振现象。
谐振时由于电路的感抗与容抗等值又反向,因此回路总电流的感抗最小,电流量最大(指f=f0的交流信号),所以L C谐振电路具有选择频率的作用,能将某一频率f的交流信号选择出来。
磁环电感的作用:磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈),它是电子电路中常用的抗干扰元件,对于高频噪声有很好的屏蔽作用,故被称为吸收磁环,由于通常使用铁氧体材料制成,所以又称铁氧体磁环(简称磁环)。
在图中,上面为一体式磁环,下面为带安装夹的磁环。
磁环在不同的频率下有不同的阻抗特牲。
一般在低频时阻抗很小,当信号频率升高后磁环的阻抗急剧变大。
可见电感的作用如此之大,大家都知道,信号频率越高,越容易辐射出去,而一般的信号线都是没有屏蔽层的,这些信号线就成了很好的天线,接收周围环境中各种杂乱的高频信号,而这些信号叠加在原来传输的信号上,甚至会改变原来传输的有用信号,严重干扰电子设备的正常工作,因此降低电子设备的电磁干扰(E M)已经是必须考虑的问题。
在磁环作用下,即使正常有用的信号顺利地通过,又能很好地抑制高频于扰信号,而且成本低廉。
电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。
二,电感的分类:按工作频率分类电感按工作频率可分为高频电感,中频电感和低频电感.空心电感,磁心电感和铜心电感一般为中频或高频电感,而铁心电感多数为低频电感.按电感的作用分类电感按电感的作用可分为振荡电感,校正电感,显像管偏转电感,阻流电感,滤波电感,隔离电感,被偿电感等.振荡电感又分为电视机行振荡线圈,东西枕形校正线圈等.显像管偏转电感分为行偏转线圈和场偏转线圈.阻流电感(也称阻流圈)分为高频阻流圈,低频阻流圈,电子镇流器用阻流圈,电视机行频阻流圈和电视机场频阻流圈等.滤波电感分为电源(工频)滤波电感和高频滤波电感等.按结构分类电感按其结构的不同可分为线绕式电感和非线绕式电感(多层片状,印刷电感等),还可分为固定式电感和可调式电感.固定式电感又分为空心电子表感器,磁心电感,铁心电感等,根据其结构外形和引脚方式还可分为立式同向引脚电感,卧式轴向引脚电感,大中型电感,小巧玲珑型电感和片状电感等.可调式电感又分为磁心可调电感,铜心可调电感,滑动接点可调电感,串联互感可调电感和多抽头可调电感.电感的符号电感方向性:无方向电感在电路中的基本作用:滤波、振荡、延迟、陷波等,形象说法:“通直流,阻交流”细化解说:在电子线路中,电感线圈对交流有限流作用,它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等;变压器可以进行交流耦合、变压、变流和阻抗变换等。
电感的分类

电感的分类
电感是一种电力电子元件,它把电流转换成能量的过程叫做感应。
电感的分类主要有以下几类:
一、按外形分类
1.卷圈类电感:常见的是带线圈的单圈(或者多圈)卷圈型电感,外
形小巧,可以做耳朵型电容,也可以做小体积的高精度电感,比如螺
纹电感等;
2.有芯片的类电感:此类电感有芯片,外形类似一个M型,有表面贴装、圆柱型、椭圆型和T型等;
3.磁性套筒类电感:外形是一个带内芯及外壳组成的柱形结构,通常
有表面安装型和钢板安装型两种;
4.PCB电感:外形是一个板状结构,表面上可以有直接焊接的接地点或
孔位,配合使用可以更好的安装在PCB上。
二、按结构分类
1.固定类电感:主要包括管型电感、罗经类电感、全封闭式电感等,
常用于无公害电源和脉冲电源等情况;
2.可调类电感:又叫调节型电感,主要包括调整型电感、调节式电感
及磁性套筒式电感,用于交流电路中的电源调节等;
3.带穿孔的类电感:主要是指带有穿孔孔位的电感,可以安装DIP芯片,方便PCB安装;
4.电路开关类电感:此类电感主要用于电路开关的控制,具有很强的
稳定性,常用于电路保护和检测。
三、按用途分类
1.滤波类电感:由于其具有高频电感,因此经常用于高频电路滤波,
使用不同频率的电感,可以实现各种不同的频率滤波;
2.保护类电感:常用于保护电路中元器件不受损害;
3.匹配类电感:主要用于电路匹配,保证电路正常工作,用于信号电
路的正确传输;
4.磁性类电感:用于更高效率的能量转换,具有节省能耗、频率响应快等特点。
电感知识

电子元器件系列知识--电感电感元件的分类概述:凡是能产生电感作用的原件统称为电感原件,常用的电感元件有固定电感器,阻流圈,电视机永行线性线圈,行,帧振荡线圈,偏转线圈,录音机上的磁头,延迟线等。
1 固定电感器:一般采用带引线的软磁工字磁芯,电感可做在10-22000uh之间,Q值控制在40左右。
2 阻流圈:他是具有一定电感得线圈,其用途是为了防止某些频率的高频电流通过,如整流电路的滤波阻流圈,电视上的行阻流圈等。
3 行线性线圈:用于和偏转线圈串联,调节行线性。
由工字磁芯线圈和恒磁块组成,一般彩电用直流电流1.5A电感116-194uh频率:2.52MHZ4 行振荡线圈:由骨架,线圈,调节杆,螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh. 电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小,主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同,所需的电感量也不同。
例如,在高频电路中,线圈的电感量一般为0.1uH—100Ho电感量的精度,即实际电感量与要求电感量间的误差,对它的要求视用途而定。
对振荡线圈要求较高,为o.2-o.5%。
对耦合线圈和高频扼流圈要求较低,允许10—15%。
对于某些要求电感量精度很高的场合,一般只能在绕制后用仪器测试,通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小,高频线圈通常为50—300。
对调谐回路线圈的Q值要求较高,用高Q值的线圈与电容组成的谐振电路有更好的谐振特性;用低Q值线圈与电容组成的谐振电路,其谐振特性不明显。
对耦合线圈,要求可低一些,对高频扼流圈和低频扼流圈,则无要求。
Q值的大小,影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大,但提高线圈的Q值并不是一件容易的事,因此应根据实际使用场合、对线圈Q值提出适当的要求。
线圈的品质因数为:Q=ωL/R式中:ω——工作角频;L——线圈的电感量;R——线圈的总损耗电阻线圈的总损耗电阻,它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。

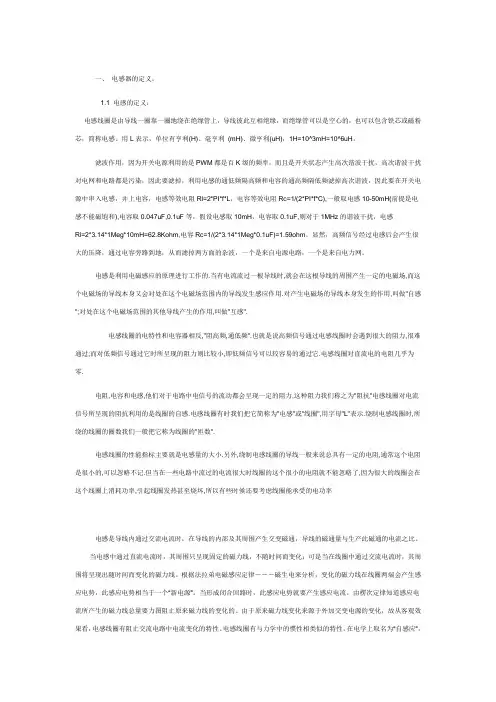

电感基本知识(定义分类原理性能参数应用磁芯等主要材料检测)(精)

一、电感器的定义。
1.1 电感的定义:电感线圈是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。
用L表示,单位有亨利(H)、毫亨利(mH)、微亨利(uH),1H=10^3mH=10^6uH。
滤波作用,因为开关电源利用的是PWM都是百K级的频率,而且是开关状态产生高次谐波干扰,高次谐波干扰对电网和电路都是污染,因此要滤掉,利用电感的通低频隔高频和电容的通高频隔低频滤掉高次谐波,因此要在开关电源中串入电感,并上电容,电感等效电阻Rl=2*PI*f*L,电容等效电阻Rc=1/(2*PI*f*C),一般取电感10-50mH(前提是电感不能磁饱和),电容取0.047uF,0.1uF等,假设电感取10mH,电容取0.1uF,则对于1MHz的谐波干扰,电感Rl=2*3.14*1Meg*10mH=62.8Kohm,电容Rc=1/(2*3.14*1Meg*0.1uF)=1.59ohm。
显然,高频信号经过电感后会产生很大的压降,通过电容旁路到地,从而滤掉两方面的杂波,一个是来自电源电路,一个是来自电力网。
电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用.对产生电磁场的导线本身发生的作用,叫做"自感";对处在这个电磁场范围的其他导线产生的作用,叫做"互感".电感线圈的电特性和电容器相反,"阻高频,通低频".也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零.电阻,电容和电感,他们对于电路中电信号的流动都会呈现一定的阻力,这种阻力我们称之为"阻抗"电感线圈对电流信号所呈现的阻抗利用的是线圈的自感.电感线圈有时我们把它简称为"电感"或"线圈",用字母"L"表示.绕制电感线圈时,所绕的线圈的圈数我们一般把它称为线圈的"匝数".电感线圈的性能指标主要就是电感量的大小.另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记.但当在一些电路中流过的电流很大时线圈的这个很小的电阻就不能忽略了,因为很大的线圈会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率电感是导线内通过交流电流时,在导线的内部及其周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。
电感种类

电感种类按电感形式分类:固定电感、可变电感。
按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈等。
按工作性质分类:天线线圈、振荡线圈、扼流线圈、偏转线圈等。
可变电感转变电感器的最常见的方式是通过调整铁磁材料的位置。
在图1-20中磁芯在线圈骨架的内部调整。
当磁芯在线圈中间时电感最大。
一些可变电感器使用铜芯,铜比空气有更大的娇顽力,因此当铜芯在线圈内部时能够降低电感。
空芯电感器作为高频电路元件的空芯电感器见图1-21所示,这种电感器不用骨架,但是也有很多电感器的线圈缠绕在非磁性材料的骨架上,这些骨架有实芯的也有空芯的。
由于骨架的磁导率和空气几乎相同,因此其特性和空芯电感器相像。
这些电感器的电感量很小,一般小于5毫亨。
铁氧体和铁粉磁芯电感器线圈的电感量大小与有无磁芯有关。
在空芯线圈中插入铁芯,可增加电感量,图1-22所示为铁芯电感器。
磁芯材料为铁氧体或铁粉芯,大多数这类电感器的电感小于200毫亨。
环形电感器如图1-23所示的由圆环磁芯构成的电感器叫环形电感器。
环形电感器磁芯的材料通常是铁氧体和铁粉,环形电感器的优点在于它的磁场几乎完全受铁心限制。
磁通对每匝线圈的链合有很高的效率。
环状铁心的漏磁特别少。
这意味着它对四周电路的影响小。
色码电感器色码电感器是具有固定电感量的电感器,其电感量标志方法同电阻一样以色环来标记。
如图1-24所示,模压电感有些电感看起来像电阻,这些电感器在外部包围绝缘性的材料以爱护内部的线圈,模压电感的磁芯有空气,铁氧体和铁粉。
叠片铁芯电感在工频(50Hz)电路中的大电感器都采纳叠片铁芯。
它们的电感值可以从0.1到100亨。
典型的叠片铁芯如图1-25所示,E型和I型叠片叠在一起,线圈缠绕在E型铁芯的中心柱上,I型叠片放置在E型叠片的开口端。
叠片铁芯电感常常被用作滤波扼流圈。
这些扼流圈在电和电子学设备的电源滤波电路中被大量使用。
电感的分类

电感(Inductor)(电感线圈)是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件,也是电子电路中常用的元器件之一。
一、电感的分类按电感值分类:固定电感、可变电感。
按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。
二、电感的主要参数及识别1.电感量L电感量L也称作自感系数,是表示电感元件自感应能力的一种物理量。
感应电流总是阻碍磁通量的变化,犹如线圈具有惯性,这种电磁惯性的大小就用电感量L来表示。
L的大小与线圈匝数、尺寸和导磁材料均有关,采用硅钢片或铁氧体作线圈铁芯,可以较小的匝数得到较大的电感量。
L的基本单位为H(亨),实际用得较多的单位为mH(毫亨)、μH(微亨)和nH(纳亨),它们的换算关系如下:1H=103mH=106μH=109nH。
2.感抗X L感抗X L在电感元件参数表上一般查不到,但它与电感量、电感元件有关,计算公式为:X L (Ω)=2лf(Hz)L(H)。
不难看出,线圈通过低频电流时X L小。
通过直流电时X L为零,仅线圈的直流电阻起阻力作用,因电阻:—般很小,所以近似短路。
通过高频电流时X L大,若L也大,则近似开路。
线圈的此种特性正好与电容相反,所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器,以及调谐回路、选频回路和阻流圈电路等等。
3.品质因数Q品质因数表示电感线圈品质的参数,亦称作Q值或优值。
线圈在一定频率的交流电压下工作时,其感抗X L和等效损耗电阻之比即为Q值,表达式如下:Q=2лfL/R。
由此可见,线圈的感抗越大,损耗电阻越小,其Q值就越高。
Q的数值大都在几十至几百,Q值越高,电路的损耗越小,效率越高。
4.直流电阻(DCR)即电感线圈自身的直流电阻,可用万用表或欧姆表直接测得。
5.额定电流(Rated Current)通常是指允许长时间通过电感元件的直流电流值。
电感磁通量计算公式

电感磁通量计算公式贵派电器谈电感线圈的小常识(一)电感线圈是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。
用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。
一、电感的分类按电感形式分类:固定电感、可变电感。
按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。
二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性,与电流大小无关。
除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。
2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πf3、品质因素Q品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R。
线圈的Q值愈高,回路的损耗愈小。
线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。
线圈的Q值通常为几十到几百。
4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。
贵派电器谈电感线圈的小常识(二)三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。
如晶体管收音机中波天线线圈。
2、蜂房式线圈如果所绕制的线圈,其平面不与旋转面平行,而是相交成一定的角度,这种线圈称为蜂房式线圈。
而其旋转一周,导线来回弯折的次数,常称为折点数。
蜂房式绕法的优点是体积小,分布电容小,而且电感量大。
蜂房式线圈都是利用蜂房绕线机来绕制,折点越多,分布电容越小。
3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电感(Inductor)(电感线圈)是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件,也是电子电路中常用的元器件之一。
一、电感的分类
按电感值分类:固定电感、可变电感。
按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。
二、电感的主要参数及识别
1.电感量L
电感量L也称作自感系数,是表示电感元件自感应能力的一种物理量。
感应电流总是阻碍磁通量的变化,犹如线圈具有惯性,这种电磁惯性的大小就用电感量L来表示。
L的大小与线圈匝数、尺寸和导磁材料均有关,采用硅钢片或铁氧体作线圈铁芯,可以较小的匝数得到较大的电感量。
L的基本单位为H(亨),实际用得较多的单位为mH(毫亨)、μH(微亨)和nH(纳亨),它们的换算关系如下:1H=103mH=106μH=109nH。
2.感抗X L
感抗X L在电感元件参数表上一般查不到,但它与电感量、电感元件有关,计算公式为:X L (Ω)=2лf(Hz)L(H)。
不难看出,线圈通过低频电流时X L小。
通过直流电时X L为零,仅线圈的直流电阻起阻力作用,因电阻:—般很小,所以近似短路。
通过高频电流时X L大,若L也大,则近似开路。
线圈的此种特性正好与电容相反,所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器,以及调谐回路、选频回路和阻流圈电路等等。
3.品质因数Q
品质因数表示电感线圈品质的参数,亦称作Q值或优值。
线圈在一定频率的交流电压下工作时,其感抗X L和等效损耗电阻之比即为Q值,表达式如下:Q=2лfL/R。
由此可见,线圈的感抗越大,损耗电阻越小,其Q值就越高。
Q的数值大都在几十至几百,Q值越高,电路的损耗越小,效率越高。
4.直流电阻(DCR)
即电感线圈自身的直流电阻,可用万用表或欧姆表直接测得。
5.额定电流(Rated Current)
通常是指允许长时间通过电感元件的直流电流值。
在选用电感元件时,若电路流过电流大于额定电流值,就需改用额定电流符合要求的其他型号电感器。
