胶体的稳定性和聚沉作用
第五章胶体的稳定性

64 n KT 2 0 2 k) d 0exp( k
式5-10
exp( Ze KT ) 1 0/2 0 exp( Ze KT ) 1 0/2
R 表示两平板质点的双电层在单位面积上的相互排斥能(斥力位能)。
当 0 很高时,Ze 0 >>1,则 0 →1, R 与 0 无关
§5-1 电解质的聚沉作用
一、聚沉与老化
聚沉:胶粒聚集变大而沉淀的过程,与沉淀反应不同, 因聚沉电解质的量远少于沉淀量,其间不存在当量关系。
老化:由于小颗粒具有大的溶解度,静止时,溶液中的 小颗粒溶解,大颗粒长大,直到形成分散度较单一的大颗粒 ,这一过程称为老化。
二、聚沉值及其测定方法
聚沉值:在指定条件下,使溶胶聚沉所需电解质的最 低浓度,以mol/L表示。
一、胶粒间的范德华吸引能
a、永久偶极之间 1、分子间的范德华吸引能
对于同种分子
b、色散吸引能 c、诱导偶极与永久偶极之间
6 x 分
式5-1 (六次律)
式中: 分 :分子间总的范德华引力
2 2 3 2 2 hv 3 KT 4
式5-2
x:分子间距离 α :分子的极化度
对斥能峰的高低有较大影响。 ② s 的影响 , A与 0无关,而 0 随 A 上升而增加,所以 R 2 0 与A相同时,势垒能 s 增加而上升。 泥浆不抗盐是因为电解质对双电层的压缩,使 s下降 ,势垒下降。
R 2 ,所以A与 不变时, ③ 的影响 A与 无关, 0 越小,双电层越厚,势垒越高。
1 1 1 ∶ ∶ 1 2 3
6
6
6
聚沉值与离子价数的6次方成反比,即schulze-hardy 规则。除了反离子外,同号离子的性质、大小均对聚沉值 有影响。
胶体的稳定性和聚沉作用

溶胶的稳定性
抗聚结稳定性 胶粒之间有相互吸引的能量Va和相互排斥的能量Vr,总作用能 为 Va+Vr。如图所示:
当粒子相距较大时,主要为 吸力,总势能为负值;当靠近 到一定距离,双电层重叠,排 斥力起主要作用, 势能升高。要使粒子聚结必须 克服这个势垒。
2021/11/3
影响溶胶稳定性的因素
高分子化合物在低浓度时,大量胶粒会吸附在同一个高分子线型分子上,整个系 统质量增大,发生聚沉。这种现象称为敏化作用。在敏化作用中,高分子化合物起到 了一个桥梁的作用,通过吸附架桥,从而破坏胶体,使其发生聚沉。
2021/11/3
高分子化合物的作用
但是,高分子化合物浓度较高时,能大大提高溶胶的稳定性,这就是高分子化合物 对溶胶的保护作用。
1、电解质的聚沉作用 2、高分子化合物的聚沉作用 3、带相反电荷的溶胶的聚沉作用
2021/11/3
电解质的聚沉作用
当向溶胶中加入电解质后,电解质中与溶胶带相反 电性的离子会进入吸附层,中和了电位离子,减少或者中 和胶粒的带电量,从而使胶粒在碰撞后易于聚结而沉降。 因此,电解质的聚沉作用主要是减少胶粒带电,使ξ电位 下降,促使胶粒聚结。水处理中常用明矾或聚合氯化铝来 使水中黏土等负电性胶体聚沉。再如豆腐的制作、河流入 海口三角洲的形成等,都是这个原理。
例如,对于给定的溶胶,异电性离子分别为一、 二、三价,则聚沉值的比例为:
2021/11/3
1 1
6
:
1 2
6
:
1 3
6
电解质的聚沉作用
当起聚沉作用的离子电荷数相同时,其聚沉能力也会因离子的活泼性不同而有 所差别。
例如,对带负电的溶胶,一价阳离子硝酸盐的聚沉能力次序为: H+>Cs+>Rb+>NH4+>K+>Na+>Li+ 而碱土金属离子的聚沉能力大小为
讲-第章-胶体的稳定性

(ii) 脱水效应—高聚物分子由于亲水,其水化作用较胶粒 水化作用强(憎水),从而高聚物的加入夺去胶粒的水化外壳 的保护作用。
(iii) 电中和效应—离子型高聚物的加入吸附在带电的胶 粒上而中和胶粒表面电荷。
2. 空间稳定理论( steric stabilization)
向溶胶中加入高聚物或非离子表面活性剂,虽降低了电势, 但却显著地提高了溶胶系统的稳定性,这是用DLVO理论所解 释不了的。这种结果可用空间稳定理论加以解释。空间稳定理 论认为这是由于溶胶粒子表面吸附了高聚物,吸附的高聚物层 引起系统的G >0.
可见,聚沉能力是聚沉值的倒数,即聚沉值愈小,该电解 质的聚沉能力就愈大;反之,聚沉值越小的电解质,其聚沉能 力越强。
(1)电解质中与胶粒所带电荷相反的离子是其主要聚沉作用 的离子,并且离子价数越高,电解质的聚沉能力越大。
对某一给定溶胶,一、二、三价反离子聚沉值的比例大约是:
100 :1.6 : 0.14
当x缩小,先出现一 极小值F,则发生粒子的
Born排斥 {U}
聚集称为絮凝(可逆的)。
UR ∝exp{-x} —德拜参量
Umax
当x再缩小,则出现 极大值Umax。只有两胶 粒通过热运动积聚的动 能超过15kT时才有可能
超过此能量值,进而出 现极小值C,在此处发
生粒子间的聚沉(不可 逆)。
势垒
exp( Ze0 ) 1
2kT
exp( Ze0 ) 1
2kT
B:常数; :介电常数;Z:分散离子价数 ; :复合比 (complex ration) ; kB :波尔滋曼常数
第5章 胶体分散体系的稳定与聚沉

第5章 胶体分散体系的稳定与聚沉
5-2 空间稳定理论 3 空间斥力位能 VRS 的构成
VRS VRe VRE VRO VRH
第5章 胶体分散体系的稳定与聚沉
第5章 胶体分散体系的稳定与聚沉
讨论: 电解质和高聚物都可以引起溶胶的聚沉,分 别说明它们引起聚沉的原因。
(1) 压缩扩散层 (2)吸附聚沉
电解质引起聚沉的原因:
高聚物引起聚沉的原因:
(1) 搭桥效应 (2) 脱水效应 (3) 电中和效应
(2)影响位能的因素 A值的影响 当κ、ψ0不变时: A↑,吸力位能↑,势垒↓
(2)影响位能的因素 Ψ0值的影响 ψ0↑,斥力位能↑,势垒↑
(2)影响位能的因素 电解质浓度的影响 n0↑,势垒↑ 通过κ影响: n0↑, κ↑, 势垒↓ 有一最佳稳定值
第5章 胶体分散体系的稳定与聚沉
(3)聚沉理论 1900年舒尔兹一哈迪(Schulze-Hardy) 发现: 电解质中的反号离子才影响分散体系的稳定 性。
第5章 胶体分散体系的稳定与聚沉
5-3 空缺稳定理论 1 高聚物对胶体的稳定可分为哪两种类型? “空间稳定”和“空位稳定” 2 什么是负吸附?空位层? 3 空位稳定的吸力效应和斥力效应 吸力效应如何产生? 浓度差 渗透压 吸力 斥力效应如何产生? 分离过程 非自发过程 吉布斯函数增 大 斥力位能
第5章 胶体分散体系的稳定与聚沉
第5章 胶体分散体系的稳定与聚沉
1 胶粒双电层重叠时的静电斥力 斥力位能UR (1)两平面粒子双电层重叠时的斥力位能
第5章 胶体分散体系的稳定与聚沉
胶体的稳定性和聚沉作用

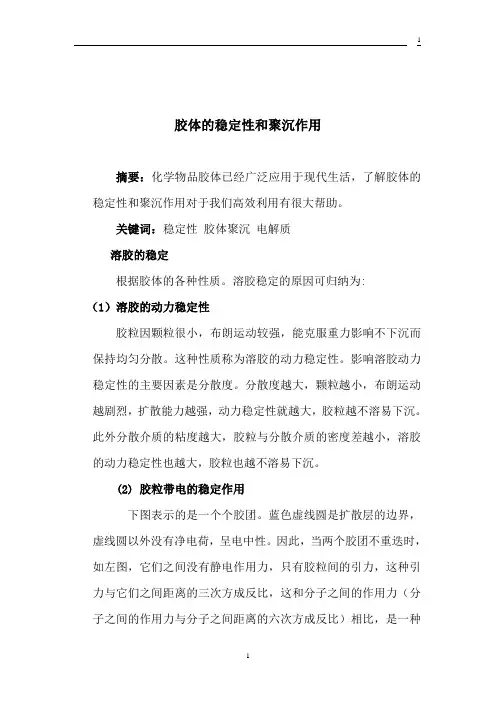

胶体的稳定性和聚沉作用摘要:化学物品胶体已经广泛应用于现代生活,了解胶体的稳定性和聚沉作用对于我们高效利用有很大帮助。
关键词:稳定性胶体聚沉电解质溶胶的稳定根据胶体的各种性质。
溶胶稳定的原因可归纳为:(1)溶胶的动力稳定性胶粒因颗粒很小,布朗运动较强,能克服重力影响不下沉而保持均匀分散。
这种性质称为溶胶的动力稳定性。
影响溶胶动力稳定性的主要因素是分散度。
分散度越大,颗粒越小,布朗运动越剧烈,扩散能力越强,动力稳定性就越大,胶粒越不溶易下沉。
此外分散介质的粘度越大,胶粒与分散介质的密度差越小,溶胶的动力稳定性也越大,胶粒也越不溶易下沉。
(2) 胶粒带电的稳定作用下图表示的是一个个胶团。
蓝色虚线圆是扩散层的边界,虚线圆以外没有净电荷,呈电中性。
因此,当两个胶团不重迭时,如左图,它们之间没有静电作用力,只有胶粒间的引力,这种引力与它们之间距离的三次方成反比,这和分子之间的作用力(分子之间的作用力与分子之间距离的六次方成反比)相比,是一种远程力,这种远程力驱使胶团互相靠近。
当两个胶团重迭时,如右图,它们之间就产生静电排斥力。
重叠越多,静电排斥力越大。
如果静电排斥力大于胶粒之间的吸引力,两胶粒相撞后又分开,保持了溶胶的稳定。
胶粒必须带有一定的电荷才具有足够的静电排斥力,而胶粒的带电量与ζ电势的绝对值成正比。
因此,胶粒具有一定的ζ电势是胶粒稳定的主要原因。
(3) 溶剂化的稳定作用物质和溶剂之间所起的化合作用称为溶剂化,溶剂若为水,则称水化。
憎液溶胶的胶核是憎水的,但它吸附的离子都是水化的,因此增加了胶粒的稳定性。
由于紧密层和分散层中的离子都是水化的,这样在胶粒周围形成了水化层。
实验证明,水化层具有定向排列结构,当胶粒接近时,水化层被挤压变形,它有力图恢复定向排列结构的能力,使水化层具有弹性,这成了胶粒接近时的机械阻力,防止了溶胶的聚沉。
以上影响溶胶稳定的三种因素中,尤以带电因素最重要。
溶胶的聚沉溶胶中的分散相颗粒相互聚结而变大,以至最后发生沉降的现象称为聚沉。
第8章 胶体分散体系稳定性

8.2 聚沉动力学
自热力学的观点,憎液胶体都是不稳定的。 通常所说的胶体稳定与否,是指聚沉速度的 相对快慢,聚沉速度是胶体稳定性的定量反 映。
快聚沉:势垒Umax为零,胶粒凡碰即聚;
慢聚沉:有势垒存在,只有其中一部分胶粒 碰撞导致聚沉。
27
8.2.1 快聚沉
快聚沉时,质点之间无势垒存在,凡碰即 聚,聚结速度取决于碰撞频率,而碰撞频率则 由布朗运动,即质点的扩散速度决定,于是聚 沉速度问题转化为质点向另一质点扩散的问题。 1917年,斯莫卢霍夫斯基(Smoluchowski) 将扩散理论用于聚沉,讨论了单分散球形质点 的聚沉速度。
沉所需要的电解质的最低浓度。 聚沉能力: 聚沉值的倒数定义为聚沉能力 聚沉值大小与实验条件有关,通常作相同条件 下的比较。
32
电解质的聚沉作用
少量电解质的存在对溶胶起稳定作用 ; 过量的电 解质的存在对溶胶起破坏作用(聚沉)。原因主要是: •电解质的浓度或价数增加都 会压缩扩散层, 使扩散层变薄, 斥力势能降低; •若加入的反离子发生特性吸 附时, 斯特恩层内的反离子数 量增加 , 使胶体粒子带电量降 低。
21
临界聚沉浓度
使一定量的溶胶在一定时间内完全聚沉所需电 解质的最小浓度。 某电解质的聚沉值愈小, 表明其聚沉能力 愈强。 电解质浓度越高,势垒降低,系统越不稳定。
U H
22
临界聚沉值
c B
(kT )
3 5
4 0
A z
2
6
(a) 当表面电势较高时,γ0 →1,c∝z-6 当表面电势较低时,γ0≈zeψ0/4kT c∝ψ04 ·z-2
28
发生聚沉时,原始质点消失, 球形胶粒的消失速度:
胶体聚沉的三个条件

胶体聚沉的三个条件胶体聚沉是指在胶体溶液中,胶体粒子之间发生相互作用,导致粒子聚集并沉降的过程。
胶体聚沉的三个条件包括:稳定性降低、相互作用增强和聚集速率加快。
1. 稳定性降低稳定性是指胶体溶液中胶体粒子保持分散状态的能力。
当稳定性降低时,胶体粒子之间的排斥力减弱,使得粒子更容易发生聚集和沉降。
1.1 pH值变化溶液中的酸碱度可以影响胶体颗粒表面电荷的变化,进而影响颗粒之间的静电排斥力。
当pH值发生改变时,会导致电荷中和或重组,使得静电排斥力减小或消失。
这样一来,颗粒之间就会更容易发生吸引力,并开始聚集。
1.2 温度变化温度对于溶液中颗粒之间相互作用的强度有很大影响。
随着温度升高,溶液中的颗粒热运动加剧,使得胶体粒子之间的吸引力增强。
这种增强的吸引力会导致胶体粒子更容易聚集并沉降。
1.3 盐浓度变化溶液中的盐浓度可以改变溶液中离子的浓度,从而影响胶体粒子表面电荷的分布。
当盐浓度升高时,离子会与胶体粒子表面上的电荷相互作用,减弱电荷效应。
这样一来,颗粒之间的静电排斥力减小,使得聚集和沉降更容易发生。
2. 相互作用增强相互作用是指胶体溶液中颗粒之间发生的各种力量和作用方式。
当相互作用增强时,胶体粒子之间的吸引力或排斥力增大,导致更多颗粒聚集并沉降。
2.1 范德华力范德华力是指非极性分子或原子之间由于电荷不均匀而产生的吸引力。
在胶体溶液中,范德华力可以使非极性胶体粒子之间发生吸引作用,促进聚集和沉降。
2.2 双层电荷作用双层电荷是指胶体粒子表面上的电荷分布情况。
当胶体溶液中的离子浓度或pH值发生变化时,会导致双层电荷的分布发生改变。
这种改变可以增强或减弱胶体粒子之间的静电相互作用,从而影响聚集和沉降的程度。
2.3 氢键和离子键氢键和离子键是一种较强的化学键,能够在胶体溶液中产生较强的吸引力。
当溶液中存在适当的氢键供体和受体或离子配对时,这些键能够促进胶体颗粒之间的相互作用并导致聚集沉降。
3. 聚集速率加快聚集速率是指胶体粒子聚集并沉降的速度。
胶体的稳定与聚沉解析

抗聚结稳定性 胶粒之间有相互吸引的能量Va和相互
排斥的能量Vr,总作用能 为Va+Vr。如图所示:
溶胶的稳定性
Va+Vr
0
d
粒子间相互作用与其距离的关系曲线
当粒子相距较大时,主要为吸力,总势能为负值; 当靠近到一定距离,双电层重叠,排斥力起主要作用, 势能升高。要使粒子聚结必须克服这个势垒。
沉能力愈低,这可能与这些相同电性离子的吸附作用 有关
影响聚沉作用的一些因素
(5)不规则聚沉 在溶胶中加入少量的电解质可以使溶胶聚沉,电
解质浓度稍高,沉淀又重新分散而成溶胶,并使胶粒 所带电荷改变符号。
如果电解质的浓度再升高,可以使新形成的溶胶 再次沉淀。
不规则聚沉是胶体粒子对高价异号离子的强烈吸 附的结果。
r H
H: 两球表面之间的最短距离 r : 胶粒半径 A:Hamaker常数 (与物质有关 10-19~10-20 J)
在介质中, A( A质点 A介)质 2
(2) 双电层的排斥能
对球形粒子
Vr64n 0k 2 T0 2ex p H ()
z e0
0
e 2kT
z e0
1
e 2kT 1
n0 : 单位体积粒子数 ε: 介电常数
溶胶的稳定性
溶剂化层的影响 胶粒表面因吸附某种离子而带电,并且此种离子
及反离子都是溶剂化的,这样,在胶粒周围就形成了 一个溶剂化膜(水化膜)
水化膜中的水分子是比较定向排列的,当胶粒彼 此接近时,水化膜就被挤压变形,而引起定向排列的 引力又力图恢复原来的定向排列,这样就使水化膜表 现出弹性,成为胶粒彼此接近时的机械阻力
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
8.4 胶体的稳定性和聚沉作用
8.4.1 溶胶的稳定
根据胶体的各种性质。
溶胶稳定的原因可归纳为:
(1) 溶胶的动力稳定性
胶粒因颗粒很小,布朗运动较强,能克服重力影响不下沉而保持均匀分散。
这种性质称为溶胶的动力稳定性。
影响溶胶动力稳定性的主要因素是分散度。
分散度越大,颗粒越小,布朗运动越剧烈,扩散能力越强,动力稳定性就越大,胶粒越不溶易下沉。
此外分散介质的粘度越大,胶粒与分散介质的密度差越小,溶胶的动力稳定性也越大,胶粒也越不溶易下沉。
(2) 胶粒带电的稳定作用
下图表示的是一个个胶团。
蓝色虚线圆是扩散层的边界,虚线圆以外没有净电荷,
呈电中性。
因此,当两个胶团不重迭时,如左图,它们之间没有静电作用力,只有胶粒间的引力,这种引力与它们之间距离的三次方成反比,这和分子之间的作用力(分子之间的作用力与分子之间距离的六次方成反比)相比,是一种远程力,这种远程力驱使胶
团互相靠近。
当两个胶团重迭时,如右图,它们之间就产生静电排斥力。
重叠越多,静电排斥力越大。
如果静电排斥力大于胶粒之间的吸引力,两胶粒相撞后又分开,保持了溶胶的稳定。
胶粒必须带有一定的电荷才具有足够的静电排斥力,而胶粒的带电量与ζ电势的绝对值成正比。
因此,胶粒具有一定的ζ电势是胶粒稳定的主要原因。
(3) 溶剂化的稳定作用
物质和溶剂之间所起的化合作用称为溶剂化,溶剂若为水,则称水化。
憎液溶胶的胶核是憎水的,但它吸附的离子都是水化的,因此增加了胶粒的稳定性。
由于紧密层和分散
层中的离子都是水化的,这样在胶粒周围形成了水化层。
实验证明,水化层具有定向排列
+ + +
+ +
+ + + - - -
- - -
- - 胶核 + + + + + + + + - - - - - - - - 胶核
结构,当胶粒接近时,水化层被挤压变形,它有力图恢复定向排列结构的能力,使水化层具有弹性,这成了胶粒接近时的机械阻力,防止了溶胶的聚沉。
以上影响溶胶稳定的三种因素中,尤以带电因素最重要。
8.4.2 溶胶的聚沉
溶胶中的分散相颗粒相互聚结而变大,以至最后发生沉降的现象称为聚沉。
一般ζ电势的绝对值大于0.03伏时,溶胶是稳定的。
造成溶胶聚沉的因素很多,如浓度、温度、光的作用、搅拌、外加电解质、胶体相互作用和高分子化合物的作用等,其中尤以外加电解质和胶体相互作用最为重要。
(1) 电解质的作用
由实验得知,不断向胶体溶液中加入电解质,胶粒的ζ电势的绝对值不断下降;当ζ电势的绝对值小至某一数值时,溶胶开始聚沉。
ζ电势的绝对值越小,聚沉速度越快;ζ电势的绝对值等于0,即等电态时,聚沉速度达到最大。
在电解质的作用下,溶胶开始聚沉的电动电势称临界电势。
多数溶胶的临界电势在±(25~30)mV之间。
所有电解质达到某一浓度时,都能使溶胶聚沉。
引起溶胶明显聚沉所需电解质的最小浓度,称为该电解质的聚沉值。
而聚沉值的倒数定义为聚沉能力。
电解质的聚沉能力一般有如下规律:
(1)电解质中能使溶胶聚沉的离子是与胶粒电荷相反的异电离子,随着异电离子价数的增高,聚沉能力迅速增加。
这就是舒尔采-哈迪(Schulze-Hardy)价数
规则。
例如,对带负电的As2S3胶粒起聚沉作用的是阳离子,含不同价数阳离子的盐KCl、MgCl2和AlCl3对As2S3溶胶的聚沉值分别为
KCl :49.5,MgCl2:0.7,AlCl3:0.093 mol/m3 若以一价阳离子为标准,其聚沉能力有如下关系:
Me+︰Me2+︰Me3+= 1︰71︰532
一般可认为
Me+︰Me2+︰Me3+= 16︰26︰36= 1︰64︰729
几种物质的聚沉值见表4。
应该指出,舒尔采-哈迪价数规则是很粗略的,不同的作者得出的数据有较大的差
别,但价数不同的离子的聚沉能力的显著差别仍然存在,并且保持着上述顺序。
另外价数规则不适用的例子也很多,如H+虽为一价,却有很高的聚沉能力;又如有机化合物离子不论价数如何,其聚沉能力都很强,如上表。
(2)相同价数离子的聚沉能力不同
如同一种阴离子NO3-的各种一价盐,其阳离子对负溶胶的聚沉能力顺序为
Cs+>Rb+>K+>Na+>Li+
这个顺序与它们的水化作用相反。
同一种阳离子的各种一价盐,其阴离子对正溶胶的聚沉能力顺序为
Cl->Br->NO3->I-
这种将价数相同的阳离子或阴离子按聚沉能力排成的顺序称为感胶离子序。
(2)胶体的相互作用
将带相反电荷的溶胶互相混合,也会发生聚沉。
明矾[KAl(SO4)312H2O]在水中形成Al(OH)3正溶胶与水中微
粒一起沉淀就是一例。
然而与
电解质的聚沉作用不同之处
在于两种溶胶用量应恰能使
其所带的总电量相同时,才会
完全聚沉,否则可能不完全聚
沉,甚至不聚沉。
表 4 用不
同数量(mg)的氢氧化铁正溶
胶和定量的硫化锑负溶胶(含
0.56mg Sb2S3)作用时观察到
的情况。
(3)高分子化合物对溶胶的作用
在溶胶中加入少量的高分子化合物,有时会降低溶胶的稳定性,甚至发生聚
沉,这种现象称为敏化作用。
产生这种现
象的原因可能是由于高分子化合物数量
少,无法将胶体颗粒完全覆盖,胶粒附着表格4溶胶的相互聚沉作用
敏化作用
在高分子化合物上,附着多了,质量变大而引起聚沉,如图。
但加入较多的高分子化合物后,高分子化合物被吸附在胶粒的表面,包围着胶粒,使胶粒对分散介质的亲和力增加,从而增加了溶胶的稳定性。
这种现象称为高分子化合物对溶胶的保护作用,如图。
高分子化合物的这种保护作用应用很广,例如血液中所含的难溶盐类,象碳酸钙和磷酸钙等,就是靠血液中的蛋白质
保护而存在。
医药上点眼用的蛋白银就是蛋白质保护的银溶胶。
照相用的软片是用明胶所保护的AgBr 悬浮体。
(4) 溶胶浓度的影响
溶胶浓度增大时,则因布朗运动的作用,使胶团互相碰撞的次数增加,聚集成大颗粒机会增多,溶胶的稳定性降低,因而将加速溶胶的聚沉。
保护作用。
