(1)若正反向电阻均为零，二极管短路； (2)若正反向电阻非常大，二极管开路。 (3)若正向电阻约几千欧姆，反向电阻非常大，二极管正常。
图5 万用表检测二极管
精品课件
9 二极管的分类 （1）按材料分：硅管、锗管
（2）按PN结面积：点接触型（电流小，高频应用）、 面接触型（电流大，用于整流）
导通电 Vo压 n00.7.V 3V ((G Sie) )
结论：正偏时电阻小，具有非线性。
精品课件
正向特性
外加正向电压较小时，外 电场不足以克服内电场对多子 扩散的阻力，PN结仍处于截止 状态 。
正向电压大于死区电压后， 正向电流 随着正向电压增大迅 速上升。通常死区电压硅管约 为0.5V，锗管约为0.2V。导通
＋N
＋
内电场
E
R
②外加反向电压（也叫反向偏置） 外加电场与内电场方向相同，增强了内电场，多子扩散 难以进行，少子在电场作用下形成反向电流，因为是少 子漂移运动产生的，反向电流很小，这时称PN结处于截 止状态。
精品课件
空间电荷区
变宽
＋＋＋
P
＋＋＋ N
＋＋＋
内电场
外电场
I
E
R
二 晶体二极管
一个PN结加上相应的电极引线并用管壳封装起来， 就构成了半导体二极管，简称二极管。
根据掺杂的物质不同，可分两种：
（1）P型半导体：本征硅(或锗)中掺入少量硼元素（3价）
所形成的半导体，如P型硅。多数载流子为空穴，少数载流子为电
子。 空 穴
多数载流子（简称多子）
自由电子
少数载流子（简称少子）
精品课件
（2）N型半导体：在本征硅(或锗)中掺入少量磷元素（5 价）所形成的半导体，如N型硅。其中，多数载流子为电子，少 数载流子为空穴。
端的电压和流过的电流之间 的关系曲线叫作二极管的伏 安特性。
二极管的伏安特性
精品课件
5．特点：
（1）正向特性
①正向电压VF小于门坎电压VT时，二极管V截止，正 向电流IF = 0；
其中，门槛电压
0.5V (Si) VT 0.2V(Ge)
②VF＞VT时，V导通，IF急剧增大。
导通后V两端电压基本恒定：
维修电工培训
电子技术基础知
识
授课：永安市技校 陈昌初
精品课件
一、PN结
1．半导体：导电能力介于导体与绝缘体之间的一 种物质。如硅（Si）或锗（Ge）半导体。
2．本征半导体：不加杂质的纯净半导体晶体。如本 征硅或本征锗。
3．杂质半导体：为了提高半导体的导电性能，在本 征半导体（4价）中掺入硼或磷等杂质所形成的半导体。
7、二极管的型号与规格 如：2AP3A
精品课件
8 二极管的简单测试 用万用表检测二极管如图4所示。 （1）. 判别正负极性 万用表测试条件：R×100Ω或R×1kΩ；
将红、黑表笔分别接二极管两端。所测电阻小时， 黑表笔接触处为正极，红表笔接触处为负极。
图4 万用表检测二极管
精品课件
（2）.判别好坏
（3）按用途：如图6所示。
图6 二极管图形符号
精品课件
三、 晶体三极管
晶体三极管：是一种利用输入电流控制输出电流的 电流控制型器件。
特点：管内有两种载流子参与导电。
1 三极管的结构
（1）. 三极管的外形 特点：有三个电极， 故称三极管。
图7三极管外形
精品课件
（2）. 三极管的结构
特点：
图8 三极管的结构图
即二极管正偏导通，反偏截止。这一导电特性称为二 极管的单向导电性。
精品课件
[例1] 图3所示电路中，当开关S闭合后，H1、H2两 个指示灯，哪一个可能发光？ 解 由电路图可知，开关S闭合后，只有二极管V1正极电位 高于负极电位，即处于正向导通状态，所以H1指示灯发光。
图3
[例1]电路图
精品课件
4 二极管的伏安特性 1．定义：二极管两
结论：反偏电阻大，存在电击穿现象。
精品课件
反向特性 外加反向电压时， PN 结处于截止状态，反向电 流 很小。反向电压大于击 穿电压时，反向电流急剧 增加。
反向击穿类型 电击穿— PN 结未损坏 ，断电即恢复。 热击穿— PN 结烧毁。
精品课件
6、二极管的主要参数 （1）最大整流电流IFM：指管子长期运行时，允许通过的 最大正向平均电流。 （2）最高反向工作电压URM：二极管运行时允许承受的最 大反向电压。 （3）最大反向电流IRM：指管子未击穿时的反向电流，其 值越小，则管子的单向导电性越好。 （4）最高工作频率fm：主要取决于PN结结电容的大小。
精品课件
1 外形：由密封的管体和两条 正、负电极引线所组成。管体外壳的 标记通常表示正极。如图2（a）所示；
2 符号：如图。其中： 三角形——正极， 竖杠——负极， V——二极管的文字符号。
阳极
阴极
图2 晶体二极管的外形和符号
精品课件
3．晶体二极管的单向导电性：
晶体二极管的单向导电性 （1）正极电位＞负极电位，二极管导通； （2）正极电位＜负极电位，二极管截止。
电压: UD(on) =
(0.6 0.8) V―――硅管 0.7 V (0.1 0.3) V―――锗管 0.3 V
精品课件
（2）反向特性
反向电压VR＜VRM（反向击穿电压）时，反向电流IR很小，
且近似为常数，称为反向饱和电流。
VR＞VRM时，IR剧增，此现象称为反向电击穿。对应 的电压VRM称为反向击穿电压。
P区接电源正极，N区接电源负极，PN结导通；图1 ＰＮ结 反之，PN结截止。
①外加正向电压（也叫正向偏置） 外加电场与内电场方向相反，内电场削弱，扩散运动大大 超过漂移运动，N区电子不断扩散到P区，P区空穴不断扩散 到N区，形成较大的正向电流，这时称PN结处于导通状态。
精品课件
空间电荷区
变窄
＋
P I 外电场
自由电子
多数载流子（简称多子）
空穴
少数载流子（简称少子）
＋＋＋＋ ＋＋＋＋ ＋＋＋＋
N型半导体
P型半导体
精品课件
将P型半导体和N型半导体使用特殊工艺连在一起，形成PN 结。
4．PN结：N型和P型半导体之间的特殊薄层叫做PN结。 PN结是各种半导体器件的核心。如图1所示。
PN结具有单向导电特性。即：
有三个区——发射区、基区、集电区；
两个PN结——发射结（BE结）、集电结（BC结）； 三个电极——发射极e(E)、基极b(B)和集电极c© ；
两种类型Байду номын сангаас— P N P型管和NPN型管。 工艺要求：发射区掺杂浓度较大；基区很薄且掺杂最少； 集电区比发射区体积大且掺杂少。
电子技术基础知识
电子技术基础知识电子技术是研究和应用电子器件、电路、系统和网络的学科。
它是现代科技的基础，涵盖了广泛的应用领域，如通信、计算机、医疗、能源等。
本文将介绍一些电子技术的基础知识。
首先，电子技术的基础是电路理论。
电路是电子器件的连接和组合，通过电流和电压的传输来实现信号的处理和控制。
了解电路理论可以帮助我们理解电子器件的工作原理和电路的功能。
常见的电路包括放大器、滤波器、稳压器等。
其次，电子器件是电子技术的重要组成部分。
电子器件是用来传输、控制和处理电信号的装置。
常见的电子器件包括二极管、晶体管、集成电路等。
二极管是最简单的电子器件之一，具有单向导电性，常用于整流和信号检测。
晶体管是一种能够放大电流和控制电流的器件，广泛应用于放大电路和开关电路。
集成电路是将多个器件集成到一个芯片中，具有高集成度和稳定性，常用于计算机和通信系统。
此外，信号处理是电子技术的关键技术之一。
信号处理是将输入信号经过一系列处理，得到期望输出信号的过程。
常见的信号处理技术包括滤波、调制和解调、编码和解码等。
滤波可以去除信号中的噪声和干扰，使得信号更清晰和稳定。
调制和解调是将信息信号和载波信号进行合理组合和提取，用于长距离传输和频谱利用。
编码和解码是将数字信息转换为模拟信号和反之，广泛应用于通信和媒体存储。
最后，网络是电子技术的重要应用之一。
网络是由多个设备通过通信线路连接而成的系统。
通过网络，我们可以实现远程通信、数据传输和资源共享。
常见的网络包括局域网、广域网和因特网。
局域网是在局部范围内连接多台计算机和设备的网络，如家庭网络和办公室网络。
广域网是连接多个局域网和城域网的网络，用于跨地区的通信和数据传输。
因特网是全球最大的计算机网络，通过因特网，我们可以访问到丰富的信息资源和实现各种在线服务。
总结起来，电子技术基础包括电路理论、电子器件、信号处理和网络。
了解这些基础知识可以帮助我们理解和应用电子技术。
电子技术的发展对于推动科技进步和社会发展具有重要意义，它在我们的生活中无处不在，如手机、电视、计算机等。

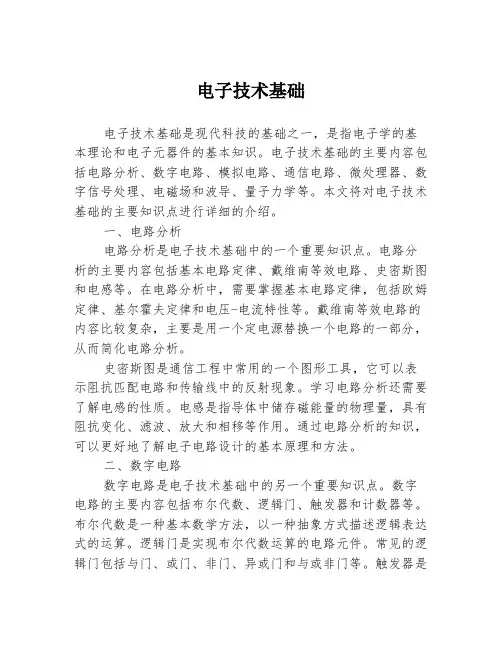

电子技术基础
电子技术基础电子技术基础是现代科技的基础之一，是指电子学的基本理论和电子元器件的基本知识。
电子技术基础的主要内容包括电路分析、数字电路、模拟电路、通信电路、微处理器、数字信号处理、电磁场和波导、量子力学等。
本文将对电子技术基础的主要知识点进行详细的介绍。
一、电路分析电路分析是电子技术基础中的一个重要知识点。
电路分析的主要内容包括基本电路定律、戴维南等效电路、史密斯图和电感等。
在电路分析中，需要掌握基本电路定律，包括欧姆定律、基尔霍夫定律和电压-电流特性等。
戴维南等效电路的内容比较复杂，主要是用一个定电源替换一个电路的一部分，从而简化电路分析。
史密斯图是通信工程中常用的一个图形工具，它可以表示阻抗匹配电路和传输线中的反射现象。
学习电路分析还需要了解电感的性质。
电感是指导体中储存磁能量的物理量，具有阻抗变化、滤波、放大和相移等作用。
通过电路分析的知识，可以更好地了解电子电路设计的基本原理和方法。
二、数字电路数字电路是电子技术基础中的另一个重要知识点。
数字电路的主要内容包括布尔代数、逻辑门、触发器和计数器等。
布尔代数是一种基本数学方法，以一种抽象方式描述逻辑表达式的运算。
逻辑门是实现布尔代数运算的电路元件。
常见的逻辑门包括与门、或门、非门、异或门和与或非门等。
触发器是一种逻辑电路元件，由多个逻辑门构成，可以存储和输出1或0的二进制数字信号。
计数器是能够记录电子数据的设备，可以用来计算时间、频率和速度等信息。
数字电路在电子技术中的应用非常广泛，包括数字信号处理、数字逻辑设计、计算机电路和数字通信系统等。
通过数字电路的知识，可以更好地理解和设计数字电子系统。
三、模拟电路模拟电路是电子技术基础中的另一个重要知识点。
模拟电路的主要内容包括放大器、滤波器、振荡器和功率放大器等。
放大器是模拟电路中最常见的元件，有增益、放大和滤波等作用。
滤波器是对信号进行滤波和去噪的电路，可以减少杂音和干扰等。
振荡器是一种元件，可以产生稳定的交流电信号。
电子技术基础知识
电子技术基础知识电子技术基础知识大全21世纪是一个创新开发新能源的时代，我国对于新能源不断探索研究的过程，也为我国经济铺设了一条可持续发展的光明道路。
以下是小编为大家收集的电子技术基础知识，欢迎大家借鉴与参考，希望对大家有所帮助。
电子技术基础知识一、电感器的定义。
1.1 电感的定义：电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
根据法拉弟电磁感应定律－－－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。
当形成闭合回路时，此感应电势就要产生感应电流。
由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。
由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。
电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。
总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。
这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。
由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。
1.2 电感线圈与变压器电感线圈：导线中有电流时，其周围即建立磁场。
通常我们把导线绕成线圈，以增强线圈内部的磁场。
电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的。
一般情况，电感线圈只有一个绕组。
变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。
2024年电子技术基础知识
2、功能细分(模块化)，先干什么，再干什么，最后干什么
3、画初步流程图，(把几个模块画出即可)
4、模块之间的分析：一个模块到另一个模块之间，怎么变换，怎么连接(优化流程图)
5、单个模块分析：每个模块要做什么(流程图细化)
6、所有模块结合连接，细化所有流程图
7、分析单个模块每步要用到的方法或者指令
33：lm3886.gif看电子图里的文件，说明：左上22u电容，是使电路的直流工作状态采用100%的负反馈。即直流增益为1，工作点十分稳定，而且可以跟踪电源电压的变化。 直流信号相当于电压跟随器一样跟过去了。
47p电容 18k，电阻，起相位调节作用（pid 比例 积分 微分控制）。这里信号的频率的改变就改变增益的大小，频率越低，47p电容阻抗就越大，增益仍为18倍，但对高频信号就要有一个计算了，对高频信号有衰减作用。
共集放大器是同相放大器，输入电阻大，电流增益为1，号称电压跟随器。
共发放大器是反相放大器，输入出电阻是上两个之间，电压 增益大，电流增益也大。
所以共发，共基放大器，知道共基在后，就知道输出电阻大，将输入电流不衰减的送到输出电阻大的那端。 共集共发，明显是输入电阻大，将输入电阻不衰减的送到输出电阻小的那端
19：波形叠加只要掌握 Uac=Uab=Ubc的道理就可以了。
20 ：扼流圈的理解：电感是阻交流，通直流信号的，这点基本和电容相反的。
低频扼流圈 是抑制交流通肿瘤的
高频俄流圈是 抑制高频通低频和直流的。
21：放大电路有直流耦合和交流耦合 ，区别自知！
22：变压器砸数的基本公式 N=V的4次方/4.44fBmS ，公式推导都在学习资料里。
16、 卡诺图法化简逻辑函数选取化简后的乘积项的选取原则是：

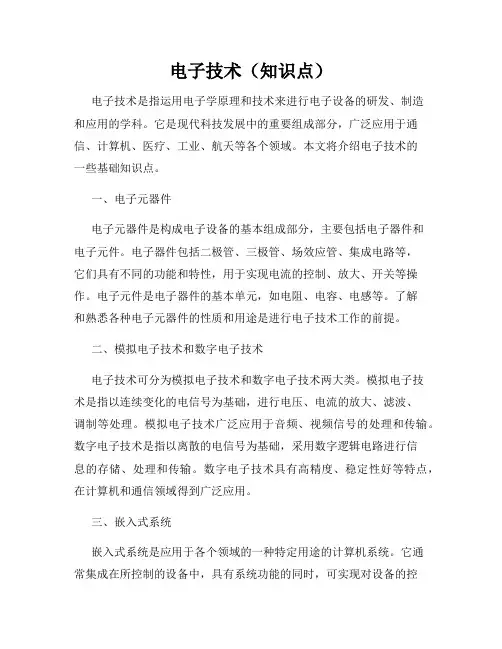

电子技术(知识点)
