电梯楼层显示使用说明-F7107
默纳克电梯系统小键盘各菜单功能操作说明
默纳克电梯系统小键盘各菜单功能操作说明F0(楼层及运行方向信息)：上电默认为F0的数据菜单显示，3位数码管的后两位数字显示当前电梯所在的楼层，第1位的数码管用于方向显示。
在电梯停止情况下，第1位数码管不显示，当电梯上行或下行时，该数码管指示上行或下行方向。
在系统出现故障情况下（原来系统无故障），数码管自动切换为故障代码闪烁显示，如果故障自动消失则进入F0的菜单显示。
F1(运行楼层命令输入)：通过PRG、UP、SET键进入F1的数据菜单后，数码管显示电梯最小楼层(系统功能参数表F6-01所示)，可以用UP键进行数据设定更改，范围是最小楼层～最大楼层，选定数据后按SET键保存，电梯向目的楼层运行。
电梯将运行到指定楼层，自动切换到F0的数据菜单。
F2(故障复位)：通过PRG、UP、SET键进入F2的数据菜单后，数码管显示“0”，可以用UP键进行数据设定更改，范围0～1，其中1 表示系统故障复位命令，此时按SET键保存，清除当前系统故障。
然后自动切换到F0的数据菜单。
F3(时间显示)：通过PRG、UP、SET键进入F3的数据菜单后，数码管循环显示时间，如“2008-08-08-08-00”。
F4(合同号显示)：通过PRG、UP、SET键进入F4的数据菜单后，菜单的数据为使用者的合同号。
F5(运行次数显示)：通过PRG、UP、SET键进入F5的数据菜单后，数码管循环显示运行次数，如“100,000”,最多显示999,999次。
F6：保留。
用户禁止设定此功能，否则危险！F7(楼层自学习命令输入)：通过PRG、UP、SET键进入F7的数据菜单后，数码管显示“0”，可以用UP键进行数据设定更改，范围0～1，其中1表示系统楼层自学习命令，此时按SET键保存，当满足自学习条件时，电梯开始资学习，并转为显示F0的数据菜单，自学习完毕F7自动回复位0。
F8(测试参数)：通过PRG、UP、SET键进入F8的数据菜单后,数码管显示00，F8的设定范围00～04，分别代表：00－无功能；01－封锁外召；02－封锁开门；03－封锁超载；04－封锁限位开关。
电梯楼层显示器的设置及使用
电梯楼层显示器的设置及使用标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。
抗干扰电梯楼层信息叠加器说明书
抗干扰电梯楼层信息叠加器NE-DT-K7200操作手册目录1 产品介绍 (4)1.1 产品概述 (4)1.2 功能特点 (4)1.3 型号说明 (5)1.4 物品清单 (5)2 产品描述 (6)2.1 硬件设备参数 (6)2.1.1 接口说明 (6)2.1.2 技术参数 (6)2.2 平层传感器参数 (7)2.2.1 平层传感器示意图 (8)2.2.2 传感器技术参数 (8)2.3 设备配置 (9)2.3.1配置软件 (9)2.3.2配置说明 (10)3 硬件安装 (13)3.1 安装拓扑图 (13)3.2 主机安装 (14)3.2.1叠加器主机安装 (14)3.2.2平层传感器安装 (14)3.3 传感器安装 (17)4 快速安装指南 (19)快速安装 (19)5常见问题 (19)1 产品介绍1.1 产品概述抗干扰电梯楼层信息叠加器是一种在视频监控画面上叠加显示电梯运行状态（楼层号、上行、下行、停止及卡层）的设备，主要用于实时获知电梯运行状态，并可在电梯发生故障时根据叠加显示的信息对轿厢内人员及时进行营救。
1.2 功能特点1.模拟摄像机制式全支持支持PAL/NTSC制式模拟摄像机。
不同的国家和地区有不同的视频制式，用户可根据自身需求进行选择，国内默认的视频制式为PAL制式。
2.移频抗干扰技术；采用先进的射频技术和微处理器自动扫频接收技术，消除监控视频信号传输过程中各种强烈电磁信号(如广播天线、变频器、电机等大功率电器引起的强脉冲)对视频信号形成的干扰，如图像抖动，图像扭曲、图像网纹、横道、雪花等，能够保证图像稳定、可靠的传输。
3.内置视频放大抗干扰芯片；将原视频由1Vp-p提升至2Vp-p，保证视频能够远距离传输而不受影响。
4.多种专业传感器适配方案，便于适应各品牌电梯支持多种平层传感器，与电梯无弱电连接；产品兼容多种传感器，U型光电传感器、集成双路磁感应传感器、烟杆磁感传感器；U型光电传感器：自主开模设计的电梯专用强抗干扰光电平层传感器，该传感器采用日本夏普红外调制技术，可以精确识别电梯平层及上下行状态，具有工作稳定可靠、强抗干扰、安装方便等特点；集成双路磁感应传感器：适用于无平层隔磁板（平层器）的电梯，双路霍尔一体化设计；烟杆磁感传感器：适用于无平层隔磁板（平层器）的电梯，单路霍尔开关，螺纹设计。
电梯楼显、电梯层显使用说明书
电梯楼显/电梯层显目录电梯楼显/电梯层显 (1)1、产品介绍 (3)1.1电梯楼显简介 (3)1.2产品功能特色 (3)1.3解决电梯监控中4个关键问题 (3)1.4订货型号 (4)2、结构与参数 (4)2.1工作原理 (4)2.2电梯楼显结构和功能 (5)2.3技术参数 (7)3、设备安装 (8)3.1电源 (9)3.2视频信号连接 (9)3.3光电传感器安装 (9)4、系统设置 (10)5、软件功能介绍 (12)1、产品介绍1.1电梯楼显/层显简介电梯楼显是用来监控和显示电梯运行状态的设备，适用于有电视监控的大厦电梯，在不改变电梯现有电器线路的情况下，通过光电采集器采集数据，能在电视监视器上指示电梯所在楼层数、运行方向、停止、故障和电梯名称等，同时可以叠加时间日期，可任意定义显示文字和图形。
准确知道电梯当前所在的楼层有利于小区监控的集中管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅，一旦电梯故障，方便维修人员知道电梯所在楼层，从而及时处理，若有案件发生，也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。
1.2产品功能特色1、使用专业的电梯级别的光电传感器，具有高灵敏性和高稳定性；2、光电传感器在本产品上直接取电，无需再额外为传感器提供电源；3、最大显示楼层数：地下50层～地面200层；4、电梯运行状态指示：上行、下行、暂停、楼层号、故障，显示位置任意设置，显示的图标任意设置。
5、可叠加电梯名称、日期、时间，电梯名称的字数不限制，显示位置任意设置，日期时间的位置任意设置。
6、独特的故障检测显示功能：能自动检测正常运行中的电梯故障，并将故障信息以闪烁的字符叠加在监控图像上，能根据显示信息确定故障电梯停靠位置，提醒监控人员、方便维修人员。
7、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高。
8、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，免费提供设置软件进行设置，操作简单。
电梯内显示屏操作方法
电梯内显示屏操作方法
电梯内显示屏通常有以下操作方法：
1. 选择楼层：在显示屏上按下对应的楼层按钮，电梯会前往该楼层。
2. 呼叫电梯：在显示屏上选择上行或下行方向按钮，等待电梯到达并开门。
3. 查看电梯状态：在显示屏上查看电梯所在楼层、运行方向、开门状态等信息。
4. 停止运行：在紧急情况下按下停止按钮，电梯会立即停止运行。
需要注意的是，不同型号的电梯显示屏可能会有些许差异，具体操作方法请参考电梯使用说明书。
同时，在电梯内应注意安全，不要随意按动按钮或在电梯内奔跑、踢球等行为。
楼显说明书

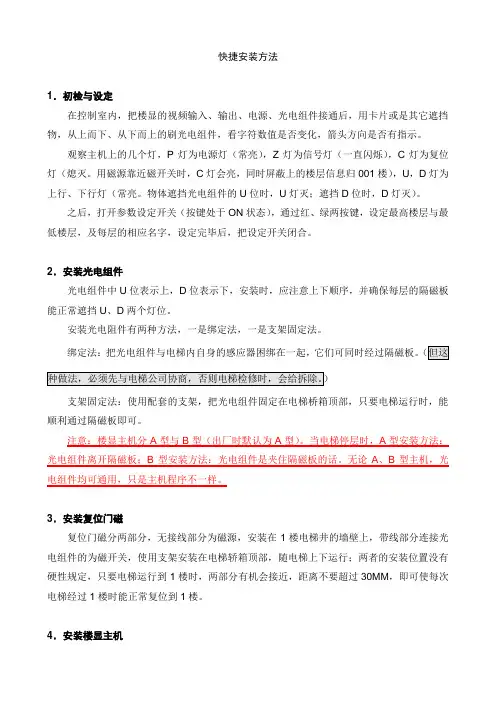

快捷安装方法1．初检与设定在控制室内，把楼显的视频输入、输出、电源、光电组件接通后，用卡片或是其它遮挡物，从上而下、从下而上的刷光电组件，看字符数值是否变化，箭头方向是否有指示。
观察主机上的几个灯，P灯为电源灯（常亮），Z灯为信号灯（一直闪烁），C灯为复位灯（熄灭。
用磁源靠近磁开关时，C灯会亮，同时屏蔽上的楼层信息归001楼），U，D灯为上行、下行灯（常亮。
物体遮挡光电组件的U位时，U灯灭；遮挡D位时，D灯灭）。
之后，打开参数设定开关（按键处于ON状态），通过红、绿两按键，设定最高楼层与最低楼层，及每层的相应名字，设定完毕后，把设定开关闭合。
2．安装光电组件光电组件中U位表示上，D位表示下，安装时，应注意上下顺序，并确保每层的隔磁板能正常遮挡U、D两个灯位。
安装光电阻件有两种方法，一是绑定法，一是支架固定法。
绑定法：把光电组件与电梯内自身的感应器困绑在一起，它们可同时经过隔磁板。
（但这种做法，必须先与电梯公司协商，否则电梯检修时，会给拆除。
）支架固定法：使用配套的支架，把光电组件固定在电梯桥箱顶部，只要电梯运行时，能顺利通过隔磁板即可。
注意：楼显主机分A型与B型（出厂时默认为A型）。
当电梯停层时，A型安装方法：光电组件离开隔磁板；B型安装方法：光电组件是夹住隔磁板的话。
无论A、B型主机，光电组件均可通用，只是主机程序不一样。
3．安装复位门磁复位门磁分两部分，无接线部分为磁源，安装在1楼电梯井的墙壁上，带线部分连接光电组件的为磁开关，使用支架安装在电梯轿箱顶部，随电梯上下运行；两者的安装位置没有硬性规定，只要电梯运行到1楼时，两部分有机会接近，距离不要超过30MM，即可使每次电梯经过1楼时能正常复位到1楼。
4．安装楼显主机楼显主机安装在电梯轿箱顶部，各接线线头应扭紧并保证电梯运行过程中不会松脱或扯动线缆。
有条件者，可考虑主机与电梯其它带电部件绝缘。
5．测试电梯开慢速，从一楼到顶楼，再从楼顶到一楼，慢行一次，检查楼显是否正常运行。
DP10电梯液晶显示器说明书
DP10L、S系列电梯液晶显示器说明书一、产品规格：1、型号说明：代码说明L：大显示板 190．95（mm）X 109．50（mm）X43（mm）aS：小显示板 164．70（mm）X 109．50（mm）（mm）bA：大显示屏（可视区域：132.0（Ｗ）mm X 76.0（Ｈ）mm）B：小显示屏（可视区域：114.0（Ｗ）mm X 64.0 （Ｈ）mm ）1：蓝膜，蓝底白字2：红紫膜，红紫色底米黄色字c3：黑白膜，白底黑字（半透）4：黑白膜，黑底白字5：黑白膜，白底黑字（全透）2、显示信息：时钟显示，方向、检测、直驶、超载、满载、停止、独立运行；标准作业时显示楼层为－9～99。
3、显示屏显示信息字体大小（宽X高）：⑴、楼层显示字体：大显示屏（横显示）：24．00（mm）X 46．00（mm）（竖显示）：24．00（mm）X 44．00（mm）小显示屏（横显示）：21．12（mm）X 40．48（mm）（竖显示）：21．12（mm）X 38．72（mm）⑵、箭头大小：大显示屏（横显示）：36．00（mm）X 30．00（mm）（竖显示）：32．00（mm）X 35．00（mm）小显示屏（横显示）：31．68（mm）X 26．40（mm）（竖显示）：28．16（mm）X 30．80（mm）⑶、电梯信息的字体：大显示屏（横显示）：24．00（mm）X 10．00（mm）（竖显示）：12．00（mm）X 20．00（mm）小显示屏（横显示）：21．12（mm）X 8．8（mm）（竖显示）：10．56（mm）X 17．6（mm）⑷、检测显示大小：大显示屏（横显示）：48．00（mm）X 52．5（mm）（竖显示）：48．00（mm）X 48．00（mm）小显示屏（横显示）：42．24（mm）X 46．20（mm）（竖显示）：42．24（mm）X 42．24（mm）⑸、时间显示大小：大显示屏：3．00（mm）X 4．00（mm）二、基本参数：1、工作电压：DC12V~24V2、工作电流：<300mA（DC24V）3、工作环境温度：0～50摄氏度4、工作环境温度：10%～90%5、信号触发：信号电压：DC24V，电平触发。
默纳克楼层显示设置参数
默纳克楼层显示设置参数1. 概述默纳克楼层显示设置参数是指在默纳克楼（Monarch Tower）的显示系统中进行参数设置，以控制楼层显示的相关功能和特性。
通过合理配置这些参数，可以实现楼层显示的个性化定制，提供更加便捷和高效的服务。
2. 参数列表以下是默纳克楼层显示设置的主要参数列表：参数名称参数说明显示语言设置楼层显示的语言显示模式选择不同的显示模式楼层编号设置楼层编号的样式和格式字体大小调整楼层显示中字体的大小显示速度控制楼层切换时数字或文字出现和消失的速度背景颜色设置楼层背景颜色文字颜色设置楼层文字颜色显示效果选择不同的动画效果声音提示配置声音提示选项3. 参数详解3.1 显示语言可以根据需要选择合适的语言进行设置。
常见选项包括英语、中文、法语、西班牙语等，用户可以根据实际情况进行选择。
3.2 显示模式显示模式决定了楼层显示的样式和方式。
常见的显示模式包括数字显示、文字显示和图标显示等。
用户可以根据需求选择合适的显示模式。
3.3 楼层编号楼层编号参数允许用户自定义楼层编号的样式和格式。
可以设置为纯数字形式，如1、2、3等；也可以设置为字母+数字的组合形式，如A1、B2、C3等。
用户可以根据实际情况进行设置。
3.4 字体大小字体大小参数用于调整楼层显示中字体的大小。
通过增大或减小字体大小，可以使得楼层信息更加清晰可读。
3.5 显示速度显示速度参数控制楼层切换时数字或文字出现和消失的速度。
用户可以根据需要调整速度，以达到最佳的视觉效果。
3.6 背景颜色背景颜色参数用于设置楼层显示的背景颜色。
通过选择适当的颜色，可以使得楼层信息更加醒目和吸引人。
3.7 文字颜色文字颜色参数用于设置楼层显示的文字颜色。
通过选择合适的颜色，可以使得楼层信息更加清晰可辨。
3.8 显示效果显示效果参数提供了一系列动画效果供用户选择。
常见的显示效果包括淡入淡出、滚动、闪烁等，用户可以根据喜好选择合适的显示效果。
3.9 声音提示声音提示参数允许用户配置楼层切换时的声音提示选项。
