电气巡检注意事项及讲解(火电)
电气巡检内容及注意事项
电气巡检内容及注意事项
电气巡检内容及注意事项如下：
巡检内容：
1.电气设备外观检查：包括设备表面是否有损坏或破损，设备花纹、标识是否清晰，设备周围是否有杂物或其他障碍物等。
2.电气设备接线检查：包括接线是否牢固，接线端子是否有脱落、氧化或锈蚀等现象等。
3.电气设备运行状态检查：包括设备运行状态是否正常，是否有异常噪音、振动和过热现象等。
4.保护措施检查：包括继电器、保险丝、断路器、隔离开关等保护设备是否正常等。
5.环境检查：包括设备所处环境是否卫生、整洁等。
巡检注意事项：
1.注意安全，不要靠近高压带电设备。
2.发现异常情况及时处理或上报。
电气巡检点注意事项
发电机巡检点注意事项1、检查发电机运行声音，声音应均匀无异常放电声；发电机无异味及绝缘焦臭味。
2、检查发电机进出口风温进风风温不应大于40℃不应低于0℃；出风风温不应超过60℃，若超出应相应降低发电机功率输出或降低空冷冷却水温度。
3、检查发电机两端励磁碳刷接触及磨损情况，应无跳动、打火等现象；若碳刷打火出现环火时应及时降低发电机输出功率并联系检修处理。
4、检查发电机接地碳刷接触及磨损情况，若磨损严重出现虚接情况应及时联系检修处理。
5、阴雨天气应检查发电机顶部屋顶无漏雨，发电机周边无积水。
6、通过发电机窥视窗检查发电机定子线圈绕组端部无流胶、电晕、无龟裂、无松绑现象。
7、检查运行发电机组黄线区域内有无无关人员逗留，若有应及时驱出。
1、应检查蓄电池小室内排气扇常开，若未开应禁止入内排气30分钟后再进入。
2、检查蓄电池小室温湿度情况温度正常，温度范围0-40℃，湿度范围5-80%，温湿度应通过室内配置的空调调整。
3、检查室内照明完好无损坏。
4、检查蓄电池表面有无结露情况，若有应及时降低室内湿度。
5、检查蓄电池表面有无积尘情况，若严重应及时清理。
6、检查蓄电池壳体有无破损漏液情况，若有应及时汇报处理。
7、检查蓄电池电极柱氧化情况，若严重应及时联系检修处理。
8、检查蓄电池单元无放电，电极柱绑接牢固无松绑。
9、检查蓄电池单元组无过热情况，最高温度不超65℃。
10、蓄电池小室室内地面应清洁无杂物，墙面瓷砖应完好无脱落，窗户密封应良好阴雨天气无漏雨，地面无积水。
11、检查室内消防器材齐全，灭火器压力合格可正常使用。
1、检查室内温湿度正常温度范围0-40℃，湿度范围5-80%，温湿度应通过室内配置的空调调整。
若室外温度凉爽空气干燥可通过排气扇调节室内温湿度，阴雨天气禁止启用排气扇。
2、检查二次设备间内无异常放电声，无异味及绝缘焦臭味。
3、检查室内照明完好无损坏；室内地面应清洁无杂物，窗户密封应良好阴雨天气无漏雨，地面无积水；室内消防器材齐全，灭火器压力合格可正常使用。
电气巡检注意事项
电气巡检注意事项电气巡检是保证电气设备安全运行的重要环节，以下是电气巡检的注意事项：1. 安全第一：进行电气巡检时，必须确保自己的安全。
必须穿戴符合要求的劳动防护用品，如绝缘手套、帽子、靴子等。
巡检人员应将安全作为首要任务，确保自己不会发生电击、火灾等事故。
2. 巡检前的准备：在进行巡检前，需要详细了解要巡检的电气设备的具体情况，包括设备的类型、规格、工作原理等。
同时，还要准备好必要的检测工具和仪器，如电表、钳形表、震动计等。
3. 检查接地情况：巡检时需要检查设备的接地情况，确保设备有良好的接地，防止电气设备因接地不良而引起的电击事故。
4. 检查电气连接：巡检时需要检查设备的电气连接情况，包括插座、开关面板、接线端子等。
确保连接紧固，接线正常，没有松动、烧焦等现象。
5. 检查电气设备的运行情况：巡检时需要检查设备的运行情况，如电机的运转是否正常、变压器的温度是否正常等。
如果发现异常情况，应及时进行处理，以防止事故发生。
6. 检查电气设备的绝缘情况：巡检时需要检查设备的绝缘情况，以确保绝缘性能符合要求。
可以使用绝缘电阻测试仪等工具进行检测，如发现绝缘不良的情况，应及时更换或修理。
7. 定期维护和保养：电气设备需要定期进行保养和维护，以延长使用寿命，减少故障发生的可能性。
巡检人员应按照设备的规定，进行定期的检查和维护工作。
8. 巡检记录和报告：巡检过程中，应认真记录巡检情况，并将巡检结果进行上报。
巡检记录和报告是后续维修和改进工作的依据，也可以用于评估设备的运行状态和维护情况。
总之，电气巡检是保证电气设备安全稳定运行的重要工作。
只有认真负责地进行巡检以及及时处理所发现的问题，才能确保电气设备的安全运行。
电气设备安全的日常巡检知识
电气设备安全的日常巡检知识巡检目的、内容、方法、注意事项、要求一、巡检目的：1、及时了解电气设备的运行状态，掌握其技术性能；2、及时了解电气设备的周围环境，控制环境对其性能的影响；3、及时掌握电气设备对人和物构成的危险，消除不安全状态；4、及时掌握电气设备的运行参数，提高运行经济性。
二、巡检内容：1、设备正常运行时，检查电缆线头、接触器、空开出线头是否发热或变色；2、检查电流、电压指示值是否稳定和正常，检查指示灯是否正常，检查无功补偿效果；3、检查电机温度、声音、振动，检查磨机滑环是否打火或变色，电机接线盒是否松动、电缆保护管是否牢固、线路与机架有无磨擦，电机、线路有无异物压卡或滴到酸碱、雨水、油等，设备正常运转时，滚动轴承温度不超过85℃，电机温度不超过95℃；4、液压站润滑油温度与压力、液压泵工作压力是否正常，判断电机运行状态；5、检查开关柜线路进入处或下雨时，雨水是否会进入开关柜；6、检查变压器的出线电缆温度、电缆绝缘老化情况、电缆头的颜色，变压器的油位，接地，高低压瓷并外表有无漏电痕迹；7、检查高压、低压架空线路。
（1）用望远镜检查高压瓷并表面是否有漏电痕迹，检查固定线路绑线情况，检查钢芯铝绞线是否有损伤和松股现象；（2）检查电杆倾斜、松动、电杆自身裂纹、杆坑堆土下沉及拉线情况；（3）检查各接线头是否有松动或氧化、变色现象，特别是并沟线夹、铜铝过渡线夹；（4）检查跌落保险、高压隔离开关、高压真空开关、避雷器、引下线；（5）检查树枝、茅草、竹子离线路距离，确定是否要砍伐以保安全（考虑负重后的距离）；（6）检查各接地网（含选厂厂房接地网）的接地电阻（注意避免杂散电流对测量的影响）。
三、巡检方法：1、用手感觉电缆、电机、变压器外壳的温度，首先用右手背指甲，手背；2、用红外测温仪测量电缆头、开关接触头、变压器线头、母线等带电部位的运行温度；3、用目测线路及开关柜、元器件；4、用木柄工具听电机及轴承的运行声音，用手感觉电机、变压器等的振动；5、看电测仪表指示值判断运行参数，看记录检查运行情况，看接头处的颜色判断温度；6、问前班运行人员的介绍，问当班操作工的反映；7、总括起来就是“眼看、鼻子闻、耳朵听、手触摸、问”几种方法。
电气巡检知识点总结
电气巡检知识点总结一、电气设备巡检的概念和意义电气设备巡检是指对电气设备的运行状态、温度、振动、电流、电压、接地等参数进行定期检查和监测的一种常规性维护工作。
电气设备巡检旨在发现电气设备的故障隐患，及时进行维修和更换，以保障设备的正常运行，确保生产和使用的安全。
电气设备巡检的意义在于：1. 发现设备故障隐患，及时进行维修和更换，以保障设备的正常运行；2. 预防设备故障造成的生产事故和电气火灾；3. 提高设备的可靠性和安全性，延长设备的使用寿命；4. 降低设备维修和更换的成本。
二、电气设备巡检的内容和方法电气设备巡检的内容主要包括以下几个方面：1. 电气设备的运行状态和外观检查：主要包括设备外观是否完好、设备是否有异常噪音和异味、设备机构是否灵活等；2. 电气设备的电流、电压、电阻、绝缘等参数检测：主要针对设备的电气参数进行测量和检查，确保设备的电气参数正常；3. 电气设备的温度和振动检测：主要检测设备的温度和振动情况，发现异常情况及时进行处理；4. 电气设备的接地检测：主要检测设备的接地状态，确保设备的接地正常；5. 其他特殊检测：根据设备的具体情况，还可以进行其他特殊的检测，如设备的放电检测等。
电气设备巡检的方法主要包括：1. 目视检查：通过对设备的外观和运行状态进行目视检查，及时发现设备的异常情况；2. 仪器检测：通过使用各种仪器设备对电气参数、温度、振动、接地等进行检测，发现设备的异常情况；3. 红外线测温：通过使用红外线测温仪对设备的温度进行检测，发现设备的异常情况；4. 振动检测：通过使用振动检测仪对设备的振动进行检测，发现设备的异常情况；5. 其他特殊检测方法：根据设备的具体情况，可以采用其他特殊的检测方法，如放电检测。
三、电气设备巡检的注意事项进行电气设备巡检时，需要注意以下几个事项：1. 安全第一：在进行电气设备巡检时，必须严格遵守安全操作规程，确保巡检人员的人身安全；2. 仪器设备的合理使用：在进行电气设备巡检时，需要使用各种仪器设备进行检测，必须合理使用仪器设备，确保检测的准确性；3. 巡检记录的及时记录：在进行电气设备巡检时，巡检人员需要及时记录巡检情况，包括设备的运行状态、电气参数、温度、振动、接地等情况，以便后续分析和处理；4. 巡检结果的处理：在进行电气设备巡检后，需要对巡检结果进行分析和处理，及时对发现的问题进行维修和更换；5. 巡检周期的确定：针对不同的设备，需要确定不同的巡检周期，有的设备需要进行月度巡检，有的设备需要进行季度巡检，有的设备需要进行年度巡检。

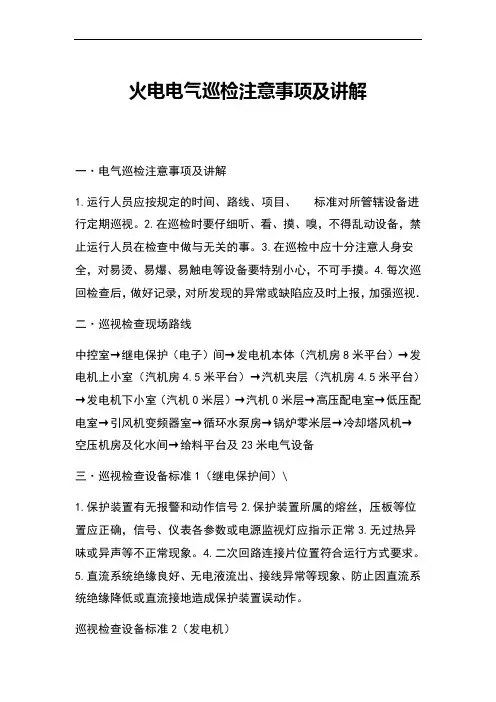

火电电气巡检注意事项及讲解
火电电气巡检注意事项及讲解一·电气巡检注意事项及讲解1.运行人员应按规定的时间、路线、项目、标准对所管辖设备进行定期巡视。
2.在巡检时要仔细听、看、摸、嗅，不得乱动设备，禁止运行人员在检查中做与无关的事。
3.在巡检中应十分注意人身安全，对易烫、易爆、易触电等设备要特别小心，不可手摸。
4.每次巡回检查后，做好记录，对所发现的异常或缺陷应及时上报，加强巡视．二·巡视检查现场路线中控室→继电保护（电子）间→发电机本体（汽机房8米平台）→发电机上小室（汽机房4.5米平台）→汽机夹层（汽机房4.5米平台）→发电机下小室（汽机0米层）→汽机0米层→高压配电室→低压配电室→引风机变频器室→循环水泵房→锅炉零米层→冷却塔风机→空压机房及化水间→给料平台及23米电气设备三·巡视检查设备标准1（继电保护间）\1.保护装置有无报警和动作信号2.保护装置所属的熔丝，压板等位置应正确，信号、仪表各参数或电源监视灯应指示正常3.无过热异味或异声等不正常现象。
4.二次回路连接片位置符合运行方式要求。
5.直流系统绝缘良好、无电液流出、接线异常等现象、防止因直流系统绝缘降低或直流接地造成保护装置误动作。
巡视检查设备标准2（发电机）1.转动声音正常，机本体无振动和局部发热现象2.当发电机在额定转速下运转时,其轴承座的振动值(双振幅)不大于0.25mm3.绕组、铁芯、进出风温度正常。
4.电刷运行情况正常。
5.窥视孔玻璃面完好，密封完好。
6.主副励磁机接线盒附近无异常7.空冷室不漏风，室内空冷器无漏水、结露现象，地面无杂物，发电机风道无绝缘焦臭味，引出线无放电现象。
8.检查发电机出线及电流互感器无异常发热及变形且无异常气味。
9.检查发电机下小室配电柜内电压互感器电流互感器有无异常，消谐装置、带点显示器及各仪表显示正常注：正常情况下，电气运行人员应对系统所有相关表计、运行参数进行密切监视，应每小时抄录一次，并应对抄录的数据进行分析，对其正确性负责。
配电房巡检注意事项
配电房巡检注意事项一、巡检前的准备工作1. 确保配电房的供电已经切断，避免巡检时发生电击事故。
2. 携带必要的个人防护装备，如绝缘手套、绝缘靴、安全帽等。
3. 确认巡检工具齐全，如电流表、电压表、绝缘电阻测试仪等。
4. 查阅相关设备的技术资料和巡检记录，了解巡检的重点和注意事项。
二、配电房巡检的注意事项1. 定期清理配电房内的杂物和灰尘，保持环境整洁。
2. 检查配电房的通风设施是否正常运行，确保室内空气流通。
3. 检查配电房的进出口是否畅通，确保紧急情况下的人员疏散。
4. 检查配电房的灭火设备是否完好有效，如灭火器、灭火器箱等。
5. 检查配电房内的电源开关、保险丝等设备是否正常，无松动或破损现象。
6. 检查配电房内的电缆、线路等是否有老化、磨损等情况，及时更换。
7. 检查配电房内的接地系统是否正常，保证良好的接地效果。
8. 检查配电房内的电源参数是否正常，如电压、电流、频率等。
9. 检查配电房内的电气设备是否有异味或发热现象，及时处理故障。
10. 检查配电房内的电缆桥架、线槽等设施是否完好，无松动或破损。
11. 检查配电房内的电缆连接头是否紧固，无锈蚀或松动现象。
12. 检查配电房内的电缆标识是否清晰可见，便于维修和操作。
13. 检查配电房内的照明设备是否正常，有无灯泡需要更换。
14. 检查配电房内的监控设备和报警系统是否正常运行，确保安全监控功能。
15. 检查配电房内的消防设备是否处于正常状态，如消防栓、喷淋系统等。
16. 检查配电房内的电力仪表和控制设备是否正常工作，无误差或故障。
17. 检查配电房内的电气接线是否整齐、规范，无乱接乱拉现象。
18. 检查配电房内的电缆绝缘是否完好，无老化或破损现象。
19. 检查配电房内的接线盒、插座等设备是否有漏电现象，及时修复。
20. 检查配电房内的紧急停电开关和应急照明设备是否正常，确保应急情况下的安全。
三、巡检后的处理工作1. 根据巡检情况，及时记录发现的异常情况和问题，并进行分类整理。
电气设备巡检内容及要点
电气设备巡检内容及要求一、高压电机、窑主传及绕线电机1、检查电机轴承。
滚动轴承温度不超过70℃，滑动轴承温度不超过65℃。
轴承无异响，正常轴承应是连续的刷刷的声音。
2、检查绕组温度。
三相绕组温度不超过95℃。
直流电机电枢绕组温度不超过95℃。
3、检查电机振动及声音。
电机无明显的振动及异常声音，电机端盖、接线盒及地脚螺栓无松动。
4、检查电机滑环、碳刷及刷架。
电机滑环应光滑无打火及移动现象，各连接螺栓无松动。
碳刷磨损正常，磨损量不大于总长的三分一。
刷辫及刷架颜色正常无氧化现象。
滑环室无大量积碳及积灰。
二、普通三相异步电动机1、检查电机轴承。
滚动轴承温度不超过70℃。
轴承无异响，正常轴承应是连续的刷刷的声音。
2、检查电机定子温度。
电机定子温度不超过80℃。
3、检查电机振动及声音。
电机无明显的振动及异常声音，电机端盖、接线盒及地脚螺栓无松动。
三、电力室１、检查电力室内部有无异常声音及异味。
有发现异常要迅速判断其来源，能采取措施的要及时处理，不能判定来源及采取措施时要及时向上级汇报。
２、检查各盘柜内部有无超温点，正常电气连接点温度不超过60℃，电抗器不超过80℃（使用测温枪）。
重点检查50KW 以上的用电回路及电容柜。
３、检查电力室及盘柜卫生是否符合电气运行要求。
四、水电阻及现场盘柜及控制箱１、所有盘柜及控制箱在无特殊要求时，柜门要全部关闭。
２、盘柜内部电气无件无损坏，连接点无虚接。
３、检查水电阻水位是否正常，水温是否正常。
五、变压器１、检查变压器声音是否正常，正常声音为连续的嗡嗡的声音。
２、检查油温是否正常，油温不超过65℃.３、检查油位，油位不低于油标下限值。
４、检查各连接点有无过热现象。
正常温度不超过60℃。
５、检查变压器渗漏情况。
变压器应无明显的渗漏，如有应及时向上级领导汇报。
６、检查变压器卫生，变压器应保持清洁，无严重的积灰。
巡检要求:１、每班对高压电机、窑主传及电力室巡检一次。
２、每周各班对所负责电力室控制的电机及变压器巡检一次（时间自行安排，班长负责）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
巡视检查设备标准3（互感器）
1.有无放电、电晕及异常噪音。
2.有无异常发热，冒烟及焦味。
3.瓷套管或环氧树脂外壳是否完整，有无闪 络放电现象。在最高负荷时，应加强对互 感器进行巡查。
4.允许互感器在工作电压或工作电流不超过 额定值的10%情况下长期运行。
5.在运行中，电压互感器二次侧不得短路， 电流互感器二次侧不得开路。
风道无绝缘焦臭味，引出线无放电现象。 8.检查发电机出线及电流互感器无异常发热及变形且无异常气味。 9.检查发电机下小室配电柜内电压互感器电流互感器有无异常，消谐装
置、带点显示器及各仪表显示正常
注：正常情况下，电气运行人员应对系统所有相关表计、运行参数进行 密切监视，应每小时抄录一次， 并应对抄录的数据进行分析，对其正 确性负责。副值班员每小时应准点对发电机本体巡回检查一次，发现 异常应立即汇报电气主值和值长，并及时处理。
c
oc
oc
oc
行记录。
机组值班人员发现电动机有异常现象时，应立即汇 报其值长，根据其指示采取措施，并同时通知电 气值班人员到现场进行检查处理。
巡视检查设备标准5（变压器）
1.油枕内油色、油位正常，套管不渗油、漏油。 2.套管外部应清洁,无破损裂缝,无放电痕迹及其它异常现象。 3.变压器音响正常，本体无渗油、漏油、吸湿器应完好硅胶
巡视检查设备标准2（发电机）
1.转动声音正常，机本体无振动和局部发热现象 2.当发电机在额定转速下运转时,其轴承座的振动值(双振幅)不大于
0.25mm 3.绕组、铁芯、进出风温度正常。 4.电刷运行情况正常。 5.窥视孔玻璃面完好，密封完好。 6.主副励磁机接线盒附近无异常 7.空冷室不漏风，室内空冷器无漏水、结露现象，地面无杂物，发电机
五·基本演练（高压开关柜） 基本演练1（1#给水泵312开关停电操作）
见附件 （1#给水泵312开关停电操作） 倒 闸操作票
基本演练2（1#给水泵312开关送电操作） 见附件 （1#给水泵312开关停电操作） 倒
闸操作票
10kv开关停电.do 10kv电机送电1.d 10kv电机送电2.d 10kv电机送电3.d
应干燥，无变色。 4.检查母线、电缆、引线接头有无发热现象，接头处及引线
温度不得超过70℃。 5.变压器油温正常，防爆膜完好，或压力释放阀无异常。 6.变压器室的门、窗、锁应完好，房屋内应无漏水，渗水；
照明和空气温度应适宜。 7.瓦斯继电器内应无气体，继电器与油枕间连接阀门是否打
开。 8.变压器外壳接地应完好。 9.引线不应过松过紧，接头的接触良好不发热。
巡视检查设备标准6（低压配电盘）
1.配电盘应清洁无杂物； 2.各瓷瓶应清洁无裂缝； 3.各接头、触头应接触良好，不发热； 4.表计指示正常； 5.常设遮栏、门应关严，接地线完整。
巡视检查设备标准7（高压柜）
1.检查开关状态是否符合实际运行工况 2.检查仪表及保护装置显示正常 3.检查柜内紧固件是否松动、触头有无异常 4.检查柜内有无异常气味，设备变形情况。 5.检查断路器是否干燥、清洁； 6.检查辅助开关触点烧蚀情况。 7.每操作2000次应对机构各部位进行检查，发现松
巡视检查设备标准4（电动机）
1.电动机的电流是否超过允许值。 2. 轴承的润滑和温度是否正常。 3. 电动机有无异常响声和振动。 4. 通风冷却是否良好，电动机和周围环境温度是否
影响安全运行。 5. 按现场制度或规程擦拭电动机外壳，清扫周围灰
尘，保持电动机附近清洁，杂物。 6.按所属机组的现场运行操作规程作好电动机的运
动、润滑不良，及时改正。 8.灭弧室开断短路故障电流20次，应检查灭弧室的
真空度、触头烧损情况，若不合乎要求，则更换 灭弧室。
四·基本演练1（低压抽屉开关停送电）
抽屉开关有三种位置“工作”、“试验”、“检修”： 1.送电时，将闭锁开关置于箭头向下竖直位置，将抽屉推进
仓内，将闭锁把手至于水平位置，操作开关操作手把合上 空开，正常运行时在“工作”位，闭锁把手在水平位置， 通过机械闭锁使抽屉固定在仓内，此时可通过操作手把分 合闸开关； 2.一些电动机电源抽屉开关有“试验”位，做动作试验操作 时，将抽屉至于仓内，将闭锁把手至于箭头指向左下角 45℃位置，此时空开断开，操作回路接通，通过DCS或操 作就地按钮可进行接触器的动作试验； 3.停电检修时，将开关断开，将闭锁开关置于箭头向下竖直 位置，拉出抽屉约10厘米，将闭锁把手置于箭头指向右下 角45℃位置，将抽屉向里推至不能推动为止（机械闭锁）， 此时主回路和操作回路均断开。
一·电气巡检注意事项及讲解
1.运行人员应按规定的时间、路线、项目、 标准对所管辖设备进行定期巡视。 2.在巡检时要仔细听、看、摸、嗅，不得乱 动设备，禁止运行人员在检查中做与无关的 事。 3.在巡检中应十分注意人身安全，对易烫、 易爆、易触电等设备要特别小心，不可手摸。 4.每次巡回检查后，做好记录，对所发现的 异常或缺陷应及时上报，加强巡视．
三·巡视检查设备标准1（继电保护间）
1.保护装置有无报警和动作信号 2.保护装置所属的熔丝，压板等位置应正确，
信号、仪表各参数或电源监视灯应指示正 常 3.无过热异味或异声等不正常现象。 4.二次回路连接片位置符合运行方式要求。 5.直流系统绝缘良好、无电液流出、接线异 常等现象、防止因直流系统绝缘降低或直 流接地造成保护装置误动作。
二·巡视检查现场路线
中控室→继电保护（电子）间→发电机本 体（汽机房8米平台）→发电机上小室（汽 机房4.5米平台）→汽机夹层（汽机房4.5米 平台）→发电机下小室（汽机0米层）→汽 机0米层→高压配电室→低压配电室→引风 机变频器室→循环水泵房→锅炉零米层→ 冷却塔风机→空压机房及化水间→给料平 台及23米电气设备
