测量电阻和电功率的几种方法
初中特殊方法测量电阻、电功率(专题)
初中特殊方法测量电阻、电功率(专题)特殊方法测量电阻、电功率一、无滑动变阻器的实验设计1．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R 0，测量未知电阻Rx阻值，图8中可实现测量R阻值的正确电路图是2.某同学在没有电压表的情况下，利用电流表和已知阻值的定值电阻R，测量未知电阻Rx阻值，如图中可实现测量Rx阻值的正确电路图是（）3.某同学在没有电压表的情况下，只利用电流表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中可实现测量Rx阻值的正确电路图是（）4.如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R设计了四个测未知电阻Rx的电路，其中不可行的是（）（3）写出待测电阻R x的表达式（用已知量和测量量表示）。
7.15中考24.（6分）某同学要测出一个电压约为40V 的电压电压（电压保持不变），可供选用的器材如下：待测电源；一块电压表（量程0-15V）;四个阻值已知的电阻，分别为R1(100Ω)、R2(150Ω)、R3(200Ω)、和R4(4kΩ)；一个开关及若干导线，请合理选择器材，设计一个实验精确测出电压电压。
要求：（1）画出实验电路图（2）写出实验步骤及所需测量的物理量（3）写出电源电压的表达式（用已知量和测量量表示）8.（2017中考）24．现有一个阻值为20 Ω 的定值电阻R0，一个电压约为 15 V 的电源，一个量程为 0～1 A 的电流表，一个单刀双掷开关及导线若干。
请你利用上述器材设计实验，测出约为 10 Ω的未知电阻Rx的阻值。
要求：（1）画出实验电路图；（2）写出主要的实验步骤和需要测量的物理量；（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
单刀双掷开关简介小资料实物图： 符号：使用方法：单刀双掷开关由动端“刀”和不动端“1”“2”两个触点组成，使用时可将“刀”掷向“1”或“2”触点，起到双控的作用。
二、有滑动变阻器（无电流表）1.测量小灯泡的额定功率，小灯泡的额定电压2.5V ，额定功率约1.5W ，一个蓄电池（电压约6V ）。

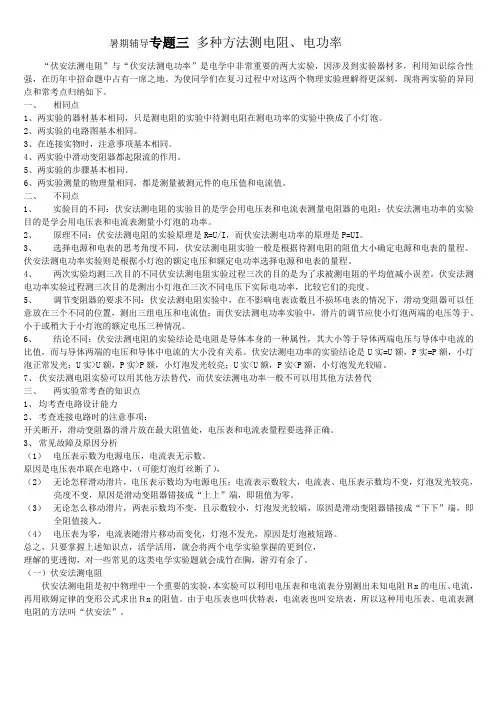

暑期辅导专题三 多种方法测电阻、电功率
“伏安法测电阻”与“伏安法测电功率”是电学中非常重要的两大实验，因涉及到实验器材多，利用知识综合性强，在历年中招命题中占有一席之地。
为使同学们在复习过程中对这两个物理实验理解得更深刻，现将两实验的异同点和常考点归纳如下。
一、相同点1、两实验的器材基本相同，只是测电阻的实验中待测电阻在测电功率的实验中换成了小灯泡。
2、两实验的电路图基本相同。
3、在连接实物时，注意事项基本相同。
4、两实验中滑动变阻器都起限流的作用。
5、两实验的步骤基本相同。
6、两实验测量的物理量相同，都是测量被测元件的电压值和电流值。
二、不同点1、实验目的不同：伏安法测电阻的实验目的是学会用电压表和电流表测量电阻器的电阻；伏安法测电功率的实验目的是学会用电压表和电流表测量小灯泡的功率。
2、原理不同：伏安法测电阻的实验原理是R=U/I，而伏安法测电功率的原理是P=UI。
3、选择电源和电表的思考角度不同，伏安法测电阻实验一般是根据待测电阻的阻值大小确定电源和电表的量程。
伏安法测电功率实验则是根据小灯泡的额定电压和额定电功率选择电源和电表的量程。
4、两次实验均测三次目的不同伏安法测电阻实验过程三次的目的是为了求被测电阻的平均值减小误差。
伏安法测电功率实验过程测三次目的是测出小灯泡在三次不同电压下实际电功率，比较它们的亮度。
5、调节变阻器的要求不同：伏安法测电阻实验中，在不影响电表读数且不损坏电表的情况下，滑动变阻器可以任意放在三个不同的位置，测出三组电压和电流值；而伏安法测电功率实验中，滑片的调节应使小灯泡两端的电压等于、小于或稍大于小灯泡的额定电压三种情况。
6、结论不同：伏安法测电阻的实验结论是电阻是导体本身的一种属性，其大小等于导体两端电压与导体中电流的比值，而与导体两端的电压和导体中电流的大小没有关系。
伏安法测电功率的实验结论是U实=U额，P实=P额，小灯泡正常发光；U实>U额，P实>P额，小灯泡发光较亮；U实<U额，P实<P额，小灯泡发光较暗。
测量电阻和额定功率的几种方法
测量电阻的几种方法伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。
一、伏安法例1.有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值.解：1. 按图所示电路图连接实验电路；2. 闭合开关，三次改变滑动变阻器R′的值，分别读出两个电表的示数；3. 算出三次R的值，求平均值R=(R1+R2+R3)/3。
评价：可多次测量求平均值，以减小测量误差“伏安法”测电阻中常见的电路故障1．电流表．电压表都没有读数——断路2．电流表或电压表读数时指针偏大——量程选小3．电流表或电压表读数时指针偏小——量程选大4．电流表或电压表指针反偏——正负接线柱接反5．电流表读数突然变大，电压表读数为0——待测电阻短路6．电流表读数突然为0，电压表读数等于电源电压(明显偏转)——待测电阻断路7．无论如何移动滑片，灯的亮度不变，且很亮——滑动变阻器接两个上接线柱8．无论如何移动滑片，灯的亮度不变，且很暗——滑动变阻器接两个下接线柱9．移动滑片,电流表示数变大而电压表示数变小——电压表接在滑动变阻器的两端二. 分压法（伏阻法）（一）电压表和定值电阻替代法例2.有一个阻值已看不清楚的电阻器R，我们要测出它的阻值，但手边只有一个电池组，一个开关，一个电压表，一个已知阻值的电阻器R0和几根导线，如何测出R的阻值吗？写出实验操作和电阻R最后表达式操作步骤：1. 如图所示，将被测电阻R与已知电阻R0串联接入电路，先把电压表并联接在R两端，闭合开关，测出电阻R两端的电压U1。
2. 将电压表拆下，将它并联接在电阻R0两端，测出电阻R0两端的电压U2。
3. 表达式R=U1R0/U2评价：元件使用较少,不能多次测量求平均值,误差较大电压表测量还可以有什么变化吗？请画出电路图（二）电压表和开关替代法例3. 给你一个电池组、一个电压表、一个已知阻值的定值电阻R0、两个开关及几根导线，请你设法只连接一次电路就能测出未知电阻R的阻值，画出电路图，写出实验步骤及未知电阻的表达式。
中考物理学习法如何测量电阻和电功率
初中物理学习法之如何测量电阻和电功率用电器的电阻和电功率都是用电器的重要参数之一，如何测量用电器的电阻和电功率呢？我们都知道：电阻R=U/I，电功率仁UI，因此只要能够测出电阻，就同样可以测出电功率的大小。
所以测电阻和测电功率可以使用同样的方法，它们是相通的，只不过实验目的、实验原理不同而已。
(1)伏安法。
(3)单表+已知电阻法。
【例76】关于测量定值电阻阻值的实验。
方案一：运用电压表（无电流表），一个阻值为Ro的固定电阻，测量定值电阻阻值。
器材：一个电压表，一个阻值为Ro的固定电阻，电源、开关和导线若干。
实验步骤如下。
步骤一，请你在图3-3-32( a)中的框中画出实验时所需的电路图，并连接电路、步骤二，将电压表____在Rx两端，闭合开关，读出电压表的示数【解析】测电阻的方法除了伏安法之外，还可以用“单电压表+定值电阻”法，“单电流表+定值电阻”法；单电压表测电阻实质是电压表用2次，一次测电压，一次“电压表+定值电阻=电流表”测电流（或测2次电压，在串联电路中电压之比等于电阻之比）；单电流表测电阻实质是电流表用2次，一次测电流，一次“单电流表+定值电阻=电压表”测电压（或测2次电流，在并联电路中电流之比等于电阻的反比），这样是不是更好理解了？滑动变阻器由于它的特殊性可移动滑片使电阻从0移动到最大阻值，相当于可再测量一次。
【答案】如下左图；并联；并联；Rx=Ro Ux/UO；如图3-3-33所示；方案二在物理学中的实验都是需要多次测量的，它们的目的一般有两个：一是减小误差；二是通过多次测量找出普遍规律。
如测定电阻的阻值时，多次测量是为了求平均值减小误差，而测灯泡的电阻时，多次测量可以体现灯丝的电阻会随温度的升高而增大这一规律；测灯泡的功率时，多次测量是为了找出灯泡消耗的实际功率与实际电压之间的关系。
测量电阻方法
测量电阻方法电阻是电学中的重要参数，它是导体材料对电流通过的阻碍作用。
在实际工程中，我们经常需要测量电阻的数值，以确保电路正常运行。
下面将介绍几种常用的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电气测量仪器，它可以测量电压、电流和电阻。
在测量电阻时，将待测电阻与万用表的两个探针连接，万用表会显示电阻的数值。
这种方法简单方便，适用于一般的电阻测量。
2. 桥式测量法。
桥式测量法是一种精密测量电阻的方法，它通过比较待测电阻与已知电阻的比值来确定待测电阻的数值。
常见的有维也纳电桥、魏斯通电桥等。
这种方法精度高，适用于对电阻精度要求较高的场合。
3. 电流-电压法。
电流-电压法是一种通过测量电阻两端的电压和电流来计算电阻值的方法。
通过欧姆定律可以得到电阻的数值。
这种方法在实际工程中应用广泛，尤其适用于大电阻值的测量。
4. 数字式电阻测量仪。
数字式电阻测量仪是一种专门用于测量电阻的仪器，它具有测量精度高、操作简便、显示直观等特点。
在现代电子工程中，数字式电阻测量仪得到了广泛应用。
5. 温度补偿方法。
由于电阻值会受温度影响，因此在一些对温度要求较高的场合，需要对电阻进行温度补偿。
常见的方法有使用温度传感器进行实时温度补偿、采用温度补偿电路等。
综上所述，测量电阻的方法有多种多样，我们可以根据实际需求选择合适的方法进行测量。
在进行测量时，需要注意仪器的使用方法和测量环境的影响，以确保测量结果的准确性和可靠性。
希望本文介绍的内容能对大家有所帮助。
特殊方法测电功率
特殊方法测电功率专题诠释在进行“测电功率”的实验时，常常用“伏安法”进行测量。
但是实验中如果受到特定条件的限制，如：缺电流表、缺电压表等，此时，就要根据所给的实验器材或实验电路，利用特殊方法测出电功率。
主要有以下几种类型：1．如图ZT7－1甲所示是测量标有“3.8 V”字样的小灯泡额定功率的电路图。
1/ 7图ZT7－1(1)连接电路时，开关应处于________状态，滑动变阻器的滑片应移到最________端。
(2)当电压表示数为3.8 V时，电流表的示数如图乙所示，是________A，由此可得，小灯泡的额定功率为________W。
(3)在实验中，小明把电流表与电压表的位置互换，闭合开关后造成______(选填选项前的字母)。
A．电流表被烧坏B．电压表被烧坏C．小灯泡被烧坏D．小灯泡不亮(4)小强的电流表损坏了，老师告诉他已经没有电流表可换了，而给了他一个已知阻值为R的定值电阻和若干个开关，小强重新设计了如图丙所示的电路，在不改变该电路连接的情况下，也能正确测出小灯泡的额定功率。
正确连接电路后，接下来的实验步骤是：①_________________________________________________________________；②保持滑片位置不动，断开开关S1，闭合开关S、S2，记下电压表的示数U2；③得出小灯泡额定功率的表达式P＝________。
2．小明利用如图ZT7－2甲所示的电路图测量额定电压为2.5 V小灯泡的额定功率。
图ZT7－2(1)闭合开关前，滑动变阻器滑片应调至________(选填“a”或“b”)端。
(2)闭合开关后，发现小灯泡不亮，但是电路各元件完好且连接无误，则小灯泡不发光的原因是__________________________________。
(3)闭合开关后，移动滑片P到某一位置时，电压表示数为2.3 V，若要测量小灯泡的额定功率，应将滑片P向______(选填“a”或“b”)端移动，使小灯泡正常发光，此时电流表的读数(如图乙所示)为______A，小灯泡的额定功率是________W。
题型05电阻电功率的测量实验-2024年中考物理真题题源解密
重难题型突破题型05 电阻电功率的测量在伏安法测电阻或伏安法测电功率中，伏是指电压表，安是指电流表，测出电阻或小灯泡的电压和通过的电流后，用欧姆定律的推论R=U/I求出电阻或用电功率的计算式P=UI求出电功率，这种用电压表、电流表测电阻或电功率的方法叫“伏安法”。
“伏安法”是最简单的测量方法，基本是必考内容。
特殊方法测电阻是电学实验的一个重点，也是中考的一个重要考点。
所谓特殊测量是指题中只给一个电表，要么是电流表，要么是电压表，解决特殊法测电阻或电功率问题主要运用等效替代的思想。
►考向一测电阻类型1 测定值电阻阻值1．（2023·淄博）用如甲图所示电路测量小灯泡的电阻，其中电源电压为3V恒定不变，小灯泡的额定电压为2.5V，滑动变阻器规格为“20Ω；1A”，导线若干（导线电阻忽略不计）。
（1）请用笔画线代替导线，将电路连接完整（导线不能交叉），要求滑片P向左滑动时，滑动变阻器接入电路的电阻变大；（2）小明连好电路，一闭合开关，小灯泡就发出耀眼的光。
他在操作中的问题是；（3）问题解决后，闭合开关，移动滑动变阻器的滑片P，观察小灯泡的亮度，多次测量并记录数据（如下表所示）。
当电压表的示数为2.5Ⅴ时，小灯泡正常发光，此时电流表示数如图乙所示为A，计算此时小灯泡的阻值为（精确到0.1Ω）；实验次数 1 2 3 4 5发光情况不亮微光暗明亮耀眼电压U/V 0.5 0.9 1.5 2.5 2.8）对比小灯泡在不同亮度下的电阻，你的发现是。
实际生活中，在闭合开关的瞬间白炽灯灯丝容易烧坏，是因为此时灯丝的电阻，实际电功率较大，灯丝容易熔断；（5）小明想用本实验器材探究电流和电压的关系，你认为是否可行并说明理由：。
【答案】滑动变阻器的滑片没有调到最大阻值处0.28 8.9Ω小灯泡的电阻不同较小不可行，因为小灯泡的电阻随着加热时间的变化而变化【解析】（1）[1]从图甲可以看到，滑动变阻器的左上端接入电路，根据变阻器的“一上一下”接法，接下来应该是变阻器的下端接入电路，要求滑片P向左滑动时，滑动变阻器接入电路的电阻变大，观察图甲可知，只有接入B端，阻值才变大，其他部分连接完整（2）[2]小明连好电路，一闭合开关，小灯泡就发出耀眼的光，说明流过小灯泡的电流过大，电路的总电阻过小，变阻器接入电路的阻值过小，滑动变阻器的滑片没有调到最大阻值处。
伏安法测定值电阻与伏安法测小灯泡电功率的异同点
U实=U额，P实=P额，小灯泡正常发光；
U实>U额，P实>P额，小灯泡发光较亮；
U实<U额，P实<P额，小灯泡发光较暗。
替代方法
伏阻法、安阻法等
一般不可以用其它方法替代
注：除了伏安法测定值电阻，伏安法测小灯泡电阻也是一个常考的实验。两个测量对象的主要区别是定值电阻的阻值恒定不变，而小灯泡的阻值随温度升高而增大。
测三次目的
求待测电阻的平均值，减小误差
测出小灯泡在三次不同电压下的实际电功率，比较它们的亮度
调节滑动变阻器的要求
在不影响电表读数且不损坏电表的情况下，滑动变阻器的滑片可以任意放在三个不同的位置，测出三组电压值和电流值
滑动变阻器的滑片调节应使小灯泡两端的电压等于、小于、稍大于小灯泡额定电压的三种情况
实验结论
2、在连接实物时注意事项基本相同。
3、实验步骤基本相同。
4、滑动变阻器都起保护电路（限流）的作用。
5、测量的物理量相同，都是测量待测元件的电压值U和电流值I。
不
同
点
实验目的
测量定值电阻的电阻值
测量小灯泡的电功率
实验原理
R=U/I
P=U*I
电源和电表量程选择
根据待测电阻的电阻值大小选择
根据小灯泡的额定电压和额定功率选择
伏安法测定值电阻与伏安法测小灯泡电功率的异点
伏安法测定值电阻与伏安法测小灯泡电功率是电学中非常重要的两大实验，因涉及实验器材多，利用知识综合性强，在历年中考命题中占有一席之地。
伏安法测定值电阻
伏安法测小灯泡电功率
电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A2
A1
RX
S1
北京市第八十中学
图22
北京市第八十中学
Rx
R0
S2
北京市第八十中学
S1 图22
Rx S1
R0 S2
北京市第八十中学
图18
R RX
S2 S1
北京市第八十中学
图22
RU I
V1
V2
R0
Rx
图2
R0
RX
S2
S1
A
图5
北京市第八十中学
VP
Rx
a
RP
b A
图1
S2
V
R0
Rx
S1
图3
S2
R0
Rx A
S1
图6
S2
S3 V
R0
Rx
S1 P
图4 RP S2
S3
R0
A
S1
Rx
图7
（12中考）33．小明利用电压表和阻值为R0的定值电 阻，测量额定电压为2.5V的小灯泡L正常发光时的电 阻RL。他选择了满足实验要求的实验器材，并连接 了部分实验电路，如图15所示。
（1）为了测量出RL的阻值，请只添加两条导线完成 图15所示的实验电路的连接；
测量电阻和电功率 的几种方法
北京市第八十中学物理组 成振生
北京市第八十中学
伏安法：“五串一并”
S 3 15
A
B
北京市第八十中学
北京市第八十中学
北京市第八十中学
甲
北京市第八十中学
R S
V1
v 0
1 05
2 10 15
3
3 15
R0 I
V2
v 0
1 05
2 10 15
3
3 15 RX
北京市第八十中学
（2）请把小明的实验步骤补充完整： ①断开开关S2、闭合开关S1、S3，移动滑动变阻 器的滑片P，使 ；保持滑动变阻器的滑片位 置不变，断开开关S3、闭合开关S2，记录电压 表的示数为U； ②请用R0及实验数据表示出RL。RL= 。
北京市第八十中学
L
R0
P
S3 S2
北京市第八十中学
S1 图15
第9题图
P
V1
V2
S
I
R0
Rx
北京市第八十中学
图21 7
L R
V1
北京市第八十中学
图23
RX
P S
S2
1R
S1
北京市第八十中学
图22
北京市第八十中学
L
V
S1
－- 3 1 S+5
电 －+－ 源 图17
北京市第八十中学
R0 S2
Rx
R0中学
S 图19
北京市第八十中学
S2 R0
