技术交底--桥架支架制作安装
桥架安装技术交底记录
桥架安装技术交底记录会议主题：桥架安装技术交底会议时间：2024年5月10日会议地点：公司会议室会议内容：1.会议开始会议主持人向与会人员介绍会议目的和议程。
并强调本次会议的重要性，希望大家能够认真参与并互相交流意见和经验。
2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍，包括桥架的定义、分类、材料和常见用途等。
3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前，必须对建筑结构进行全面检查，确保能够承受桥架的重量和跨度。
3.2材料准备针对本次安装需要使用的材料，会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式，并提醒大家在使用前进行检查，确保材料的质量和完整性。
3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具，如梯子、螺丝刀、扳手等，强调了正确使用工具的重要性，并建议大家在使用工具前进行检查和维护。
4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤，包括确定悬挂点、安装悬挂装置等。
并提醒大家在安装过程中注意安全，避免发生意外。
4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式，并指导大家如何正确连接和固定桥架段，确保其稳定性和牢固性。
4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法，并强调了支架和固定装置的重要性，必须按照要求进行安装，以确保桥架的稳定性。
4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整，以确保桥架的安装位置和水平度符合要求。
5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项，包括佩戴安全帽、使用防护设备、避免高处坠落等，并建议大家遵守相关安全规范和操作规程。
6.问题答疑和总结会议主持人开放了问题答疑环节，与会人员针对桥架安装过程中遇到的问题进行了讨论和交流，并得到了解决方案。
最后，会议主持人总结了本次交底内容和要点，并希望与会人员能够将所学知识应用到实际工作中。
技术交底 - 桥架安装
交底日期
技术交底项目
电气工程
工程部位
一层
交底提要
桥架安装
交底对象
交底内容：
一、桥架安装补充事项
1、桥架之间的间距应始终保持一致。
2、桥架弯头处弧度应保持一致。
3、桥架改变宽度时必须使用大小头。
4、两根桥架不能突然变成一根桥架。
5、弯头对接时，需内部电焊，不能搭接。
6、桥架丝杆必须垂直，在支架下留出长度不能太长。
7、桥架必须位于支架正中间。
二、安全注意事项
1、电缆桥架安装时，其下方拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
2、使用的电气设备、电动工具要有可靠的保护接地（接零）措施，打眼时，要戴防护眼镜，工作地点下方不得站人。
接受交底人：
审核人
交底人
班组长
桥架安装技术交底
4、施工现场要做到工完、料净、场地清，做到不污染、不损坏、不丢失。梯子、平台、脚手架下班时要摆放在不影响他人施工和行走的地方。
5、现场不用的材料以及下班时所剩余的材料放入相应的材料区，废料放入废料区。
接受交底人签名：
（5）当直线段钢制桥架超过30m及桥架跨越建筑伸缩缝时应设置伸缩缝，其连接宜采用伸缩连接板。桥架转弯处的转弯半径不应小于桥架上的电缆最小允许弯曲半径的最大值。
（6）钢制桥架水平安装时，应用角钢焊接限位，垂直安装时应用螺栓固定在支架上。
（7）桥架之间，盖与盖之间的连接处应对合严密。
（8）桥架在穿越墙及楼板时，应采取防火隔离措施。
1、进入施工现场必须佩戴好安全帽，扣好安全带；
2、施工现场内严禁抽烟；需要用火时，必须经安全员批准，并签发动火证。
3、各种电动机设备必须安全接地和防护装置方能开动使用。
4、高处作业衣着要灵便，并佩戴好安全带。
5、高处作业材料要堆放平稳，工具应随手装入工具袋内，上下传递物件禁止抛掷。
6、高处作业人员要定期体检，经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其他不适应高处作业的，不得从事高处作业。
施工技术交底记录
:
单位工程名称
交底日期
年月日
交底文件名称
桥架安装分项
交底人
交底部位
主楼地下及地上部分
接受交底人
交底提要：桥架安装技术交底
一、施工准备
1、审阅设计图纸，现场勘查电气设备的安装位置和桥架安装的路由；桥架走向途径；建筑结构类型；预留孔洞的位置、尺寸，并对工程系统的设计参数系统划分和组成，施工质量做到心中有数。
8、接地（接零）：桥架保护接地线敷设正确，连接紧密牢固，接地线截面选用正确，走向合理。
桥架安装施工技术交底
桥架安装施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立"质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。
2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。
3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的敷设横线。
4、弹线完成后,进入支架安装工序。
根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。
5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定铁件。
6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。
7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。
8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。
9、桥架的出线口应位置正确、光滑、无毛刺。
10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。
,且全长允许偏差为20mm；安装后的桥架盖板应便于开启。
11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。
镀锌桥架可不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。
12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。
接受交底人签字:交底人签字:年月日年月日。
技术交底-桥架安装

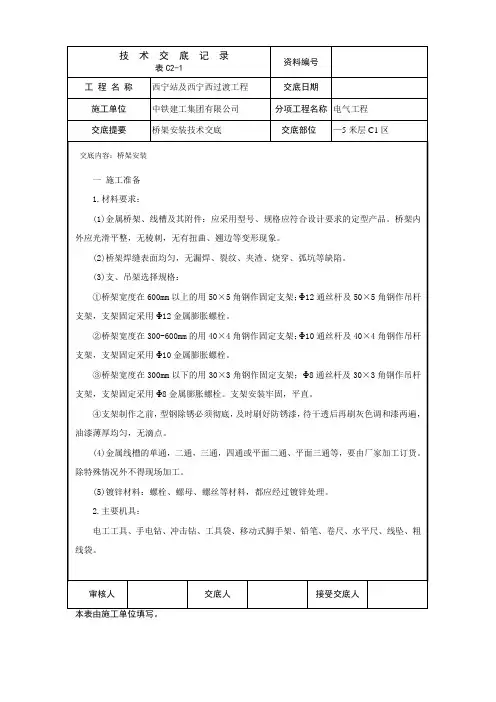

工 程 名 称 西宁站及西宁西过渡工程 交底日期施工单位 中铁建工集团有限公司 分项工程名称 电气工程 交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装审核人 交底人 接受交底人本表由施工单位填写。
桥架非直线段支、吊架位置图 （a ）弯通；（b ）三通；(c) 四通桥架使用通丝吊杆及固定角钢做支吊架如下图所示：吊杆角钢横担无孔托盘桥架内膨胀螺栓电缆桥架沿墙垂直安装，可使用门型角钢支架固定托盘或梯架，门型角钢支架一种用整根角钢割角煨制焊接制作，如图所示。
工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装角钢焊接支架制作图b—梯架或托盘宽度；f—两梯架或托盘中间距离（100mm）所有丝杆与顶板采用内膨胀固定时外加平垫片和螺母锁紧，丝杆与角铁上下用螺母加弹平垫固定，下端外露螺母丝扣0.5-1cm；内膨胀胀珠必须敲顶到位，丝杆进内胀必须用管钳拧到位且用平垫片和螺母锁紧。
5.桥架安装及接地（1）电缆桥架多层敷设时其层间距离一般为：桥架上部距顶板或其它障碍物不应小于0.3m。
电力电缆桥架间不应小于0.3m。
控制电缆桥架间不应小于0.2m。
弱电电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。
（2）下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上。
1KV以上和1KV以下的电缆(不同电压等级)强电、弱电、控制电缆审核人交底人接受交底人本表由施工单位填写。
工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板。
电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。
桥架全长应为良好的电气通路。
桥架安装-技术交底
8、垂直桥架安装应确保桥架的垂直度,沿墙做好固定支架,桥架内做好电缆固定横担,预留作为后期电缆固定用。
９、桥架安装应尽量避开水管,尤其是消防管；必要时经项目部同意可现场更改桥架的安装位置．
三、成品保护
1、防火桥架成品安装必须待其上方其它安装完成后,方可吊装安装,以免其它安装施工过程中坠物损坏桥架。
2、施工前应按施工图测量放线,确定走向、坐标和标高，经复核符合设计要求后进行施工。图纸走向、坐标、标高与现场其它专业有冲突时,应及时报与项目部技术人员，不得现场私自处理。
3、施工前,各专业队伍需将计量器具、施工机具、施工机械设备等的资料文件报与项目部,经项目部质检员审核通过后,方可带入现场施工。
（二)材料准备
四、安全、环保措施
１、高空桥架安装施工过程中,应设立安全警戒区,其他人员应保持适当的安全距离,同时设置相应的地面监护人；未设置安全警戒线的,每次罚款200元(由专业分包队伍负责人承担);未设置地面监护人,每次罚款５0０元(由专业分包队伍负责人承担)．
２、所有焊接作业人员必须持证上岗,焊接作业前需办理动火证,并准备好灭火器等防火措施;所有操作人员必须持操作证上岗,无证操作人员每人次罚款1０00元（专业分包队伍负责人承担８０0元，剩余由个人承担)。
2、支架、吊架安装完成后,应做好防护措施,尤其是桥架支架.
3、室外桥架安装完成后,如未及时敷设电缆,应用桥架盖板或其它配件遮盖,避免杂物脏物落入；敷设电缆前应将桥架内的杂物清理干净。
4、屋顶桥架支架安装完成后，应及时予以修正固定，在水泥墩完全凝固前应派专人巡查，以免现场其它施工造成破环,影响后期扥美观
时间
交底人
被交底人
桥架安装技术交底
一支架材料规格
1横担采用角钢，吊杆采用镀锌丝杆。
2横担、吊杆规格：宽度在200以下用L30* 3角钢，吊杆用φ8镀锌丝杆；宽度在250~400用L40*4角钢，吊杆用φ8镀锌丝杆；宽度在600以上用L50* 5角钢，吊杆用φ10镀锌丝杆。角钢下料钻孔完成后红丹防锈漆二度防腐处理，角钢下边倒角去毛刺。
7严禁将桥架直接点焊在金属结构上。
8当需在桥架上引下保护管至设备时，管端伸入桥架的长度应一致，管口应加保护套，在距保护管弯头300~400ｍｍ处，应将保护管固定，固定应牢靠。
9全封闭式桥架的终端应配用相应断面尺寸的封堵。
10金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠。
3除伸缩缝外，桥架延续连接处的间隙不得大于10ｍｍ。
4在建筑沉降缝处，应设置补偿装置。
5钢制桥架直线段不超过30米应设伸缩节，铝合金或玻璃钢制桥架长度超过15米应设伸缩节。
6用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10ｍｍ为宜。
2除伸缩缝外，盖板的中间连接应严密，接头处间隙不得大于2ｍｍ，转弯处不得大于5ｍｍ。
3盖板应卡接严密，不得有虚盖或扭曲变形现象，卡锁可靠。
单
位意Βιβλιοθήκη 见建设单位监理单位
交底人被交底人日期2005年4月14日
11金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）相连接。
12非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4ｍｍ2。
13镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
桥架安装技术交底
一、概况文安文化中心项目位于河北省廊坊市文安县西部新区，世纪大道以北，和平路以西，东临森林公园。
建设用地面积40056m2,总建筑面积约46000m2,其中地上部分30344m2,地下15656m2。
主要包含多功能剧场、电影院、青少年宫、图书馆、文博馆、商业服务等功能。
二、施工准备2.1作业条件2.1.1配合土建的结构施工或土建按图预留的预埋铁件，支架、吊架、吊杆托架、洞孔、保护管等，已按图纸施工完成。
混凝土强度满足设计要求。
2.1.2桥架安装沿线主体工程已全部结束，模版等设施拆除完毕，场地清理干净，道路畅通。
2.1.3室内的电缆桥架的安装宜在管道及空调工程基本施工完成后进行。
2.2主要材料2.2.1电缆桥架规格及型号必须符合设计要求，附件齐全。
2.2.2桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形情况。
2.3主要机具2. 3.1机具：电钻、电锤、开孔机机、经纬仪、水平仪、电焊机、气焊工具等。
3. 3.2工具：活扳手、手钳、手锤等。
4. 3.3其它：钢直尺、水平尺、角尺、小线、合梯、铅笔、粉线袋等。
三、施工工艺5.1施工工艺流程施工放线一安装膨张螺栓f支、吊、托架安装一桥架安装一保护接地安装3.2施工要点3.2.1弹线定位：根据设计图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口（收好孔洞口）。
3.2.3支、吊架安装3.2.3.1支吊架所用钢材应平直，无显著扭曲。
下料后长短偏差在3mm范围内，切口处应无卷边、毛刺。
3.2.3.2钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
编号：
本工程桥架型号较多，若支架为单独支架，非与其他单位联合支架时：
若与其他单位（水电安装、消防）联合支架时应根据桥架总宽度根据上表选用相应规格型钢。
水平桥架每25米间距需安装一个固定支架，固定支架需采用相应型号型钢制作。
桥架支架大样图：
水平吊架
固定支架
楼梯位置支架
2.5、电缆桥架支、吊架的调整
电缆桥架安装中，对桥架的支、吊架位置误差，应严格控制。
应先吊线，根据每层离墙距离统计支架总长度，制作时应编好楼层编号，安装时根据对应楼层编号安装；电缆桥架支、吊架应安装牢固，横平竖直。
支、吊架的固定方式应按要求进行。
各支、吊架的同层横担应在同一水平面上，其高低偏差不应大于5mm/m；桥架支、吊架沿桥架走向左右的偏差不应大于10mm/m。
2.6、桥架的敷设
1、桥架的所有断口、开孔实行冷加工，线槽、桥架切割后的尖锐边缘加以修整，以防电缆刮伤，同时应在切割面上涂上防腐漆。
2、桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、给水管、排水管及空调、通风设备发生矛盾。
3、桥架与支架间采用螺栓固定，在转弯处需仔细校核尺寸。
桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。
桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。
4、桥架安装要横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过10mm/m。
5、电缆桥架的总平面布置应作到距离最短，经济合理，安全运行，并应满足施工安装、维修和敷设的要求。
6、桥架上部距离棚或其它障碍不应小于0.3m；
7、垂直敷设的电缆桥架，在土建已预留的加固混凝土带上固定。
8、电缆桥架水平敷设时，支撑跨距为2m，在伸缩节两侧应安装吊架。
垂直安装的支架间距为2m。
9、当桥架宽度<300mm时，应在距非直线段与直线结合处300-600mm的直线段侧设置一个支、吊架。
当桥架宽度>300mm时，除符合上述条件外，在非直线段中部还应增设一个支、吊架。
10、电缆桥架的末端，应使用终端板。
连接板两端不小于2个有防松螺母或防松垫圈的连接固定螺栓，用专用接地连接线将两端连接好。
3、质量标准
3.1、金属电缆桥架及其支架全长应不少于2 处与接地(PE)或接零(PEN)干线相连接；
3.2、电缆桥架水平安装的支架间距为2m；垂直安装的支架间距为2m；
3.3、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；
3.4、膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全；。
