桥架安装施工技术交底
桥架安装技术交底
交底提要：
电气桥架安装交底
交底内容：
1、桥架宽小于等于300水平桥架支吊架统一选用30*3角钢+10#丝杆，桥架宽等于400水平桥架支吊架统一40*4角钢，桥架宽大于等于600水平桥架支吊架统一40*4角钢。
技术负责人
交底人
接受交底人

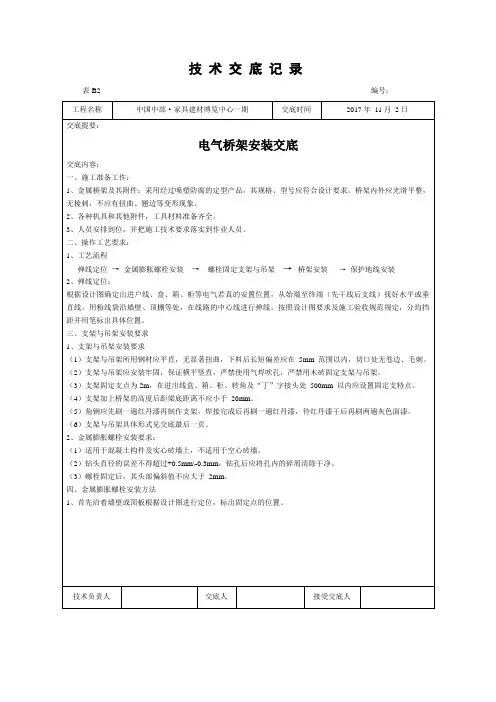

技术交底记录
表B2编号：
工程名称
中国中部·家具建材博览中心一期
交底时间
2017年11月2日
交底提要：
电气桥架安装交底
交底内容：
d.缺少阴转角接头时的施工方法。阴转角接头是用于线槽作90°内弯曲时使用，可通过裁剪线槽本身以达到目的。做法如下：在线槽需内弯部位的两边槽侧上划线，用铁剪剪成两个45°缺口，再将线槽于缺口处折曲，使槽侧边的斜边向外，然后铆接固定便成（图4），为了制作简便，相应部位的槽盖弯曲，可在盖侧两边各剪两道缝，沿缝曲折槽盖便可制成。
技术负责人
交底人
接受交底人
技术交底记录
表B2编号：
工程名称
中国中部·家具建材博览中心一期
交底时间
2017年11月2日
交底提要：
电气桥架安装交底
交底内容：
注意：在盖线槽盖时，应使线槽驳接口与槽盖接口相互错位，避免两接口重叠在一起，这样，可提高整条线槽的刚性。
b.缺少曲弯角接头时的施工方法。曲弯角接头是用于当线槽需要作90°水平弯曲时使用。具体作法如下：在线槽底部需转弯的地方用角尺划出45°角线，然后用铁皮剪沿所划线条位置剪开，再将线槽弯曲搭接铆固便可。线槽盖作90°水平弯曲时也可按此方法制作（图2）。
3、现场不允许使用木质电箱和金属外壳木质底板电箱。
4、开关箱内漏电保护器的额定漏电动作电流不得大于30mA，额定动作电流时间不得大于0.1秒。
桥架安装技术交底
工程名称建设单位监理单位施工单位中建五局第三建设有限公司交底部位桥架安装交底日期年月日交底人接收单位签字端用同样的方式安装一副末端支架。
在第一幅支架和末端支架中间加设红外线垂直水准仪，利用红外线开始这一直线段位置的支架安装。
其余水平支架安装均按次方法进行安装。
竖向桥架支架，首先根据综合作业图安装顶端和底端支架，然后用20#钢丝拉紧连接好两端点以确定中间部分桥架位置。
水平桥架安装高度为纯地下室部分桥架安装主梁下2cm、主楼地下室部分（不吊顶）桥架安装高度为主梁下2cm；竖向桥架安装高度为距墙面5cm。
水平支架间距为2m，竖向支架间距为1.5m。
质量特色：支架顺直成一条直线、支架间距合理；桥架排列整齐，安装平直。
3：桥架安装1）：桥架跨接线采用≥4mm2的铜编织带做跨接，用爪垫和桥架螺母紧固，统一做成短∪字形，紧贴桥架；进出桥架的线管必须加锁母，且做跨接；不得在盖板、连接片位置开孔，桥架高度在150mm及以上高的桥架，电缆可从桥架底部穿出，若桥架高度小于150mm，则只能从侧面穿出，以满足桥架内电缆的弯曲半径。
工程名称建设单位监理单位施工单位中建五局第三建设有限公司交底部位桥架安装交底日期年月日交底人接收单位签字2）：支架与桥架通过加爪垫固定螺栓进线等电位连接，桥架通常不少于2处于接地体的连接，以保的接证桥架及支架的接地要求。
3）：桥架三通、拐角、让弯处应在接口500mm以内安装支、吊架，且距桥架接缝距离一致；所有桥架支架不能安装在接缝处；桥架支架安装距均匀一致，桥架侧面距两边吊杆距离一致；吊杆末端出螺母2~3丝；吊杆断面无毛刺、腐蚀痕迹；支架焊接应符合焊接工艺要求，焊巴要求打磨、倒角，不得有毛刺、焊渣，非成品支架应刷漆防腐，要求为2底1面。
4）：桥架不应在楼不中连接，盖板应错开两边200~300mm,以便防火封堵；穿越楼板时应加防水台保护，高度大于50mm。
5）：水平桥架安装应加固定支架，400以下的桥架每10m一个；400以上的桥架每6米一个；钢制桥架直线长度超30m设伸缩节，跨接线为16mm2双色软铜线绕接；电线导管工程名称建设单位监理单位施工单位中建五局第三建设有限公司交底部位桥架安装交底日期年月日交底人接收单位签字和桥架过建筑物变形缝时必须做补偿处理。
桥架安装技术交底50553
技术交底记录编号表C2—1工程名称交底日期施工单位分项工程名称电缆桥架安装和桥架内电缆敷设工程交底提要1 范围本章适用于建筑物内电缆桥架安装和桥架内电缆敷设工程。
2 引用标准《建筑电气工程施工质量验收规范GB 50303-2002》《北京市标准建筑安装分项工程施工工艺规程（第四分册）DBJ 01-26-96》《建筑电气通用图集-内线工程92DQ5》《高层民用建筑设计防火规范（GB50045-95）》。
3 施工准备3.1 材料要求：3.1.1 主要材料：电缆桥架、盖板、隔板、电缆、支吊架。
3.1.2 辅助材料：电焊条、绝缘导线、铜端子、镀锌带母螺栓、镀锌垫圈、镀锌弹簧垫圈、酚醛防锈漆、汽油、镀锌电缆卡子。
3.1.3 所有材料规格、型号及电压等级应符合设计要求，并有产品合格证。
3.1.4 桥架外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂；铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。
3.1.5 电缆外观完好无损，无压扁和扭曲现象。
外皮、绝缘层无老化及裂纹。
电缆外护层有明显标识和制造厂标。
电缆合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB 5023.1～5023.7标准生产的产品有3C认证标志。
3.1.6 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。
3.1.7 金属膨胀螺栓：应根据容许拉力和剪力进行选择。
3.2 主要机具：3.2.1 铅笔、卷尺、线坠、粉线袋、锡锅、喷灯、钢锯、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、千斤顶。
3.2.2 电工工具、手电钻、冲击钻、兆欧表、万用表、绝缘摇表、工具袋、工具箱、高凳等。
3.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机做通讯联络）。
3.3 作业条件：3.3.1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
电缆桥架施工技术交底
一、准备工作1、熟悉图纸，与水暖、通风、空调各专业协调，确定电缆桥架安装位置及走向，以保证各专业的管道均能安装就位，排列布置合理，符合设计及施工规范要求；同时核算桥架及附件、配件的用量。
2、安装电缆桥架使用的主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋等。
3、为方便安装施工，保证质量，各种特殊形状的弯通、非标准件一律现场实测实量，并把外形尺寸及时提供给生产厂家，由生产厂家进行工厂化加工，这样既能保证工程安装质量，同时降低了现场工人的生产劳动强度。
4、桥架内外应光滑平整，无毛刺，无损伤电缆绝缘的凸起和尖角，不应有扭曲、翘边等变型现象。
螺栓、垫圈、弹簧垫等配件均为镀锌件。
5、配合土建的结构施工，检查确认预留洞、预埋铁的数量位置是否正确，有问题及时处理。
二、施工工艺1、工艺流程弹线定位→膨胀螺栓安装→立柱、吊支架和托臂安装→电缆桥架安装→电缆桥架接地2、弹线定位根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁、顶棚等处，沿线路的中心线弹线；按照设计图要求及施工验收规范规定，分匀档距，并用笔标出具体位置。
3、水平桥架支、吊架、托臂的安装，竖直桥架的支架安装方法。
（1）水平桥架（槽式）吊架安装（2）水平桥架（槽式）墙、立柱支架应做成三角支撑型如下图图中水平臂与竖直臂等长，焊接为满焊。
靠墙或立柱侧应采用不少于两处膨胀螺栓固定。
其各项参数应符合下表：（3）竖直桥架（梯式）支架各项参数应符合下列表格：4、水平桥架支、吊架、托臂的安装，竖直桥架的支架安装要点（1）立柱、吊支架和托臂所用钢材应平直，无扭曲。
下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
（2）立柱、吊支架和托臂应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。
（3）立柱、吊支架和托臂的用料规格：严格按产品说明及桥架规格要求配置。

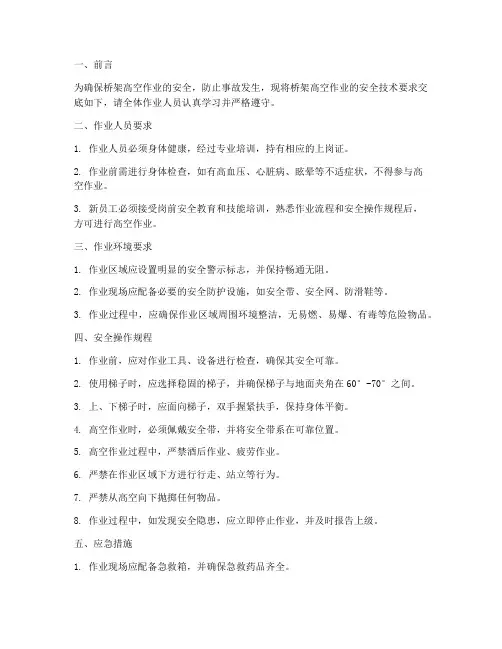

桥架高空作业安全技术交底模板
一、前言为确保桥架高空作业的安全，防止事故发生，现将桥架高空作业的安全技术要求交底如下，请全体作业人员认真学习并严格遵守。
二、作业人员要求1. 作业人员必须身体健康，经过专业培训，持有相应的上岗证。
2. 作业前需进行身体检查，如有高血压、心脏病、眩晕等不适症状，不得参与高空作业。
3. 新员工必须接受岗前安全教育和技能培训，熟悉作业流程和安全操作规程后，方可进行高空作业。
三、作业环境要求1. 作业区域应设置明显的安全警示标志，并保持畅通无阻。
2. 作业现场应配备必要的安全防护设施，如安全带、安全网、防滑鞋等。
3. 作业过程中，应确保作业区域周围环境整洁，无易燃、易爆、有毒等危险物品。
四、安全操作规程1. 作业前，应对作业工具、设备进行检查，确保其安全可靠。
2. 使用梯子时，应选择稳固的梯子，并确保梯子与地面夹角在60°-70°之间。
3. 上、下梯子时，应面向梯子，双手握紧扶手，保持身体平衡。
4. 高空作业时，必须佩戴安全带，并将安全带系在可靠位置。
5. 高空作业过程中，严禁酒后作业、疲劳作业。
6. 严禁在作业区域下方进行行走、站立等行为。
7. 严禁从高空向下抛掷任何物品。
8. 作业过程中，如发现安全隐患，应立即停止作业，并及时报告上级。
五、应急措施1. 作业现场应配备急救箱，并确保急救药品齐全。
2. 作业人员应掌握基本的急救知识，以便在紧急情况下进行自救和互救。
3. 作业过程中，如发生事故，应立即启动应急预案，并迅速组织救援。
六、总结桥架高空作业安全至关重要，请全体作业人员务必高度重视，严格遵守安全操作规程，确保自身和他人的生命财产安全。
七、附件1. 安全操作规程详细说明2. 安全防护设施使用说明3. 应急预案及救援流程八、注意事项1. 本模板仅供参考，具体作业安全要求可根据实际情况进行调整。
2. 作业人员应认真阅读并理解本交底内容，确保在实际操作中严格执行。
3. 作业单位应定期对作业人员进行安全教育和培训，提高安全意识。
电缆桥架安装技术交底记录
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限企业年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
共6页
第3页
6、桥架安装：
（1）、桥架安装规定：
（2）、桥架应平整，无扭曲变形，内壁无毛刺，多种附件齐全。
（3）、金属膨胀螺栓：应根据容许拉力和剪力进行选择。
（4）、扁钢、角钢经除锈防锈处理，￠10通丝螺杆、螺栓、螺母、平垫圈、弹簧垫等使用镀锌原则件。
（5）、辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
2、重要机具：
1）、铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。
（8）、转弯部位应采用立上弯头和立下弯头，安装角度要合适。
（9）、出线口处应运用出线口盒进行连接，末端部位要装上封堵。
（10）、桥架内保护地线安装：
（A）、保护地线应根据设计图规定敷设在桥架内一侧，接地处螺丝直径不应不不小于6mm；并且需要加平垫和弹簧垫圈，用螺母压接牢固。
（B）、金属桥架旳宽度在100mm以内（含100mm），两段桥架用连接板连接处（即连接板做地线时），每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端桥架用连接板连接旳保护地线每端螺丝固定点不少于6个。
4、使用高凳时，注意不要碰坏建筑物旳墙面及门窗等。
技术负责人：交底人：接交人：
金属电缆桥架安装技术交底记录
施工单位：运城建工集团四建有限企业年月日编号：
工程名称
运城国际学校餐厅
分项名称
电缆桥架安装
桥架安装技术交底
六、施工工艺
1、工艺流程
支架制作——放线定位——予埋吊杆吊架——金属膨胀螺栓安装——螺栓固定支架与吊架——桥架安装——连接片安装——扁铁敷设
2、桥架安装
A、支托架安装
（1）现场制作支架，材料采用热镀锌角钢。
（2）支架在金属构架上和混凝土构筑物上的予埋件上应采用焊接固定，混凝土上采用膨胀螺栓固定。
（3）支架应固定牢靠，横平竖直，整齐美观，在同一直线段的支架间距应均匀。
各横撑间的垂直净距不应大于5mm，沿桥架走向左右的偏差不应大于10mm。
（4）水平安装的桥架支架间距宜为2m，大跨距桥架的支架间距不应超过设计及制造厂的规定。
（5）垂直敷设时，固定点间距不大于2ｍ。
桥架弯曲半径不小于300ｍｍ时，应在距弯曲段与直线段间合处300—600ｍｍ的直线段侧设一个支撑，当弯曲半径大于300ｍｍ时，还应在弯曲段中部增设一个支吊架。
在进出箱、柜和变形缝及丁字接头
的三端500ｍｍ内设支撑。
（6）焊接的支托架应防腐，且防腐漆的颜色应与支托架臂的颜色一致
交底人年月日被交底人年月日
江苏省建设工程质量监督总站监制
技术交底
苏DQ2.1.2
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
电缆桥架安装工程技术交底
电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。
2、桥架到现场后，应分类堆放。
3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。
二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。
2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。
4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。
用线绳检查桥架通长的直平度。
5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。
桥架跨越建筑物变形缝处应断开100mm。
6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。
聚氯乙烯绝缘电缆最小允许弯曲半径10D。
交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。
7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。
8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。
三、安全事项
1、搬运桥架时应戴手套，且不少于2人。
2、桥架堆放时应平放，且勿竖立。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架安装施工技术交底
施工技术交底记录
中国建筑项目管理表格
技术交底记录表格编号工程名称第1页
共3页施工单位
交底日期分项工程名称桥架及支架制作安装
一、施工准备；
1.材料准备
热镀锌角钢、全密闭防火桥架、接地线、焊条、膨胀螺栓、螺栓螺母、镀锌漆、防火油漆；
2.机具
电焊机、台钻、切割机、手电钻、卷尺、脚手架
二、施工进度要求；
现场配合土建进度施工。
三、施工工艺；
施工准备→现场测量放线→支架加工制作→支架安装→桥架组装→桥架安装→接地线连接→桥架调直
四、控制要点；
1.支架制作安装要求：
1.1支架在下料过程中长短偏差要控制在5mm范围内，切口应无毛刺、卷边；
1.2支架在焊接过冲中焊口要饱满，注意保护热镀锌角钢的镀锌层，尽量做到焊口最小；
1.3桥架宽度≤400mm的，固定支架用40*40*4热镀锌角钢，角钢间距为2米，桥架宽度≥400mm的，固定支架用50*50*5热镀锌角钢，角钢间距为2米；
1.4支架在制作完成后焊口处要刷银粉漆进行防腐处理；
1.5支架安装之前先按照综合图要求的标高和位置进行现场放线，放线后按照间距要求进行打孔；
1.6部分楼板有误差，在支架安装进程中要及时复核桥架标高，出现误差及时调解；
2.桥架安装要求：
2.1桥架在安装之前按照厂家配套的螺栓，隔板，毗连板，接地线在空中上进行组装好，每节桥架组装完成后，再吊装到支架上；
2.2桥架线槽的接口应平整，接缝处应紧密平直。
2.3桥架线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并
1
做好整体接地。
2.4桥架线槽经过建筑物的变形缝(伸缩缝、沉降缝)时，线槽本身应断开，槽内用内连接板搭接，不许固定。
保护地线和槽内导线均应留有补偿余量。
2.5安装在竖井、吊顶、通道、夹层、设备层等处的桥架穿墙及楼板洞口处要做防火封堵。
2.6桥架线槽直线段毗连应采用毗连板，用垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐。
2.7地面线槽安装：地面线槽安装时，应及时配合土建地面工程施工。
根据地面的形势不同，先抄平，然后测定固定点位置，将上好卧脚螺栓和压板的线槽水平放置在垫层上，然后进行线槽连接。
2.8桥架接地线安装沿桥架一侧敷设。
五、绿色施工要求；
1.施工过程中尽量减少噪声，注意节约用电用水，现场用电设备及照明在施工作业完成后及时关闭；
2.建筑垃圾要及时清理出场，堆放到项目部指定的垃圾堆放地点；
3.采用低噪音，低震动的机具，采取隔音与隔振措施；
4.电焊工作业应采取遮挡措施，避免电焊弧光外泄；
5.材料堆放整齐有序，储存环境适宜，措施得当；
六、成品保护；
1.制作完成的支架要摆放整齐；
2.桥架进场后摆放到车站内空闲的房间，桥架下面用木方垫起来，上面用雨布遮掩。
七、安全注意事项；
1.施工作业要带安全帽，帽带要系上；
2.在安装支架和桥架时需要站在脚手架上工作，登高的职员要带安全带，施工作业区域要按照要求敷设生命绳；
3.脚手架下方要有专人进行看护，当脚手架挪动时上面不得站人；在施工作业进程中作业面下方不允许有人在下面；
4.焊工不允许自己私自接电，需要有证的电工职员进行接电。
八、环境保护措施；。
