万家乐电磁炉新维修手册
电磁炉维修手册详解
电磁炉维修手册详解前言电磁炉是现代家庭厨房中常见的一种烹饪设备。
然而，由于长时间使用或不当维护，电磁炉有可能出现故障。
针对这些常见问题，本手册将详细介绍电磁炉的维修方法，以帮助用户解决日常使用中遇到的问题。
注意事项在进行电磁炉维修之前，请务必断开电源，并确保自己的安全。
如果您不确定如何进行维修或拆卸电磁炉，请联系专业维修人员。
问题一：电磁炉无法启动若电磁炉无法启动，首先检查插座是否正常供电。
确保插头插紧且没有松动。
若插座正常，则需要检查电磁炉的电源线是否受损，以及控制面板是否工作正常。
若任何元件损坏，应咨询售后服务中心进行更换或维修。
问题二：电磁炉加热不均匀若电磁炉加热不均匀，可能是由于加热盘与锅底不平整导致的。
可尝试更换平整的锅具，并确保锅底与加热盘的紧密接触。
若问题仍然存在，则可能是电磁炉加热盘或控制模块故障，应联系售后服务中心进行维修或更换。
问题三：电磁炉显示异常电磁炉显示异常可能是控制面板出现故障。
首先，尝试将电磁炉断电并重新启动，以解决可能的临时错误。
如果问题仍然存在，需联系专业人员进行维修或更换控制模块。
问题四：电磁炉漏电电磁炉若出现漏电问题，应立即断开电源，确保自己的安全。
检查电磁炉的电源线是否完整，是否有破损或裸露的导线。
若发现损坏，应立即更换。
若电源线正常，问题可能出现在其他电路部件上，应咨询专业维修人员进行修复。
问题五：电磁炉产生噪音电磁炉产生噪音可能是由于散热风扇或电磁场产生的。
若噪音较小且能正常工作，则是正常情况，无需担心。
但若噪音过大或伴随其他异常状况，应联系售后服务中心进行检修。
问题六：电磁炉显示代码异常电磁炉在工作中若出现代码异常，多数情况下是由于操作错误或电路故障引起的。
首先，仔细阅读电磁炉使用说明书，查找相关代码的含义和解决方法。
如问题仍无法解决，建议请售后服务中心提供技术支持。
问题七：电磁炉无法断电电磁炉无法断电可能是由于控制模块故障导致。
首先，尝试多次按下电源开关，并确保操作正确。
电磁炉保养维修手册
电磁炉保养维修手册一、保养篇为了确保电磁炉的正常运行和延长使用寿命，以下是一些建议的保养方法：1.保持清洁：在使用电磁炉之前和之后，都要进行清洁。
使用中，注意避免食物溢出炉面，可在炉面周围垫上保护垫，以防止汤汁、油渍等液体渗入电磁炉内部。
2.使用适当的炊具：使用适合电磁炉的炊具，如铁锅、不锈钢锅等。
避免使用底部不平整或锈蚀的锅具，以免对电磁炉炉面造成刮擦。
3.避免煮沸干燥：在使用电磁炉的过程中，尽量避免空烧或者使用干烧锅具。
空烧可能会导致电磁炉内部元件过热，损坏电路部件。
4.正确使用控制面板：避免使用力量过大的物体敲击控制面板，以防止面板内部元件损坏。
同时，避免使用过多的水使控制面板下方的电路板受潮。
5.保持散热通畅：电磁炉的散热通风口是其正常运行的重要条件之一，因此应保持散热通风口的通畅，避免将电磁炉靠近墙壁、柜子等物体，以免影响散热效果。
二、常见问题维修篇1.电磁炉无法启动或停止工作可能原因及解决方法：1）检查插座是否正常，保证电源供给稳定。
2）检查电源线是否有断裂或损坏，如有，及时更换。
3）检查电磁炉底部的风扇是否被堵住，需要及时清洁。
4）如果以上未解决问题，建议联系售后服务中心进行维修。
2.电磁炉工作时出现异常声音可能原因及解决方法：1）检查炉面是否有异物，如食物残渣、碎片等，清理干净即可。
2）检查炉面内部是否有松散的零件，如有，需尽快联系售后服务中心维修。
3）如果以上未解决问题，应停止使用电磁炉，并联系专业维修人员进行检查和维修。
3.电磁炉加热不均匀或温度不稳定可能原因及解决方法：1）检查炊具是否与电磁炉底座接触良好，确保接触面平整、清洁。
2）检查电磁炉的传感器是否正常，如有异常，建议联系专业维修中心进行检查和处理。
3）避免在炉面上放置过重或过高的炊具，以免造成温度传感器误判。
4）调整炉面上方的通风口，确保散热效果良好。
4.电磁炉显示屏无法正常显示或显示内容错误可能原因及解决方法：1）检查电磁炉的电源是否正常，是否正常连接插座。

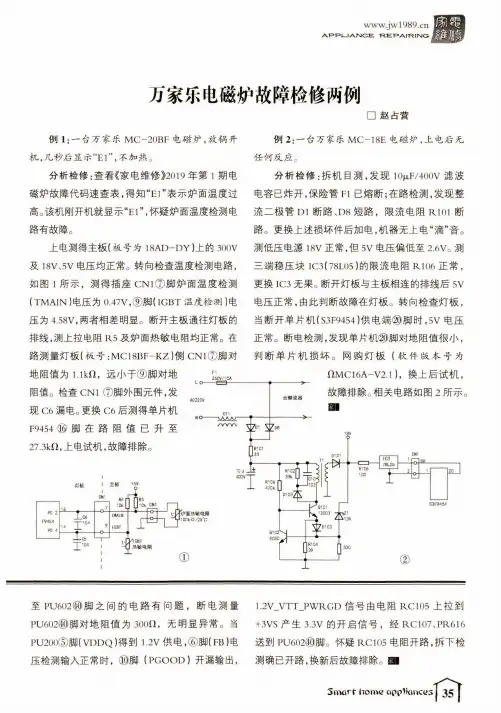

万家乐电磁炉故障检修两例
A P P1-I A7M C E TR EPA ITRITSIG万家乐电磁炉故障检修两例□赵占营例1:一台万家乐M C-20B F电磁炉，放锅开 机，几秒后显示“E1”，不加热。
分析检修：查看《家电维修》2019年第1期电 磁炉故障代码速查表，得知“E1”表示炉面温度过 高。
该机刚开机就显示“E1”,怀疑炉面温度检测电 路有故障。
上电测得主板(板号为18A D-D Y)上的300V 及18V、5V电压均正常。
转向检查温度检测电路，如图1所示，测得插座C N1⑦脚炉面温度检测 (TMAIN)电压为0.47V,⑨脚(IGBT温度检测）电压为4.58V,两者相差明显。
断开主板通往灯板的 排线，测上拉电阻R5及炉面热敏电阻均正常。
在 路测量灯板（板号：M C18BF-K Z)侧C N1⑦脚对例2:—台万家乐M C-18E电磁炉，上电后无 任何反应。
分析检修：拆机目测，发现1(H j l F/400V滤波 电容已炸开，保险管F1已熔断;在路检测，发现整 流二极管D1断路、D8短路，限流电阻R101断 路。
更换上述损坏件后加电，机器无上电“滴”音。
测低压电源18V正常，但5V电压偏低至2.6V。
测 三端稳压块I C3(78L05 )的限流电阻R106正常，更换I C3无果。
断开灯板与主板相连的排线后5V 电压正常，由此判断故障在灯板。
转向检查灯板，当断开单片机(S3F9454)供电端⑳脚时,5V电压 正常。
断电检测，发现单片机⑳脚对地阻值很小，判断单片机损坏。
网购灯板（软件版本号为至PU602®脚之间的电路有问题，断电测量 PU602⑩脚对地阻值为30011,无明显异常。
当PU200⑤脚(V D D Q)得到1.2V供电，⑥脚（FB)电压检测输入正常时，⑩脚（P G O O D)开漏输出，1.2V_VTT_P W R G D信号由电阻R C105上拉到 +3V S产生3.3V的开启信号，经R C107、PR616 送到PU602®脚。
电磁炉维修手册
电磁炉维修手册一、前言电磁炉作为一种高科技的厨房电器，其使用方便、节能环保的特点受到了广大用户的喜爱。
然而，在长时间使用过程中，电磁炉可能会出现一些故障。
为了帮助用户解决这些问题，我们编写了本《电磁炉维修手册》，详细介绍了电磁炉常见故障及修理方法。
希望能够帮助用户更好地维护和使用电磁炉。
二、故障一：电磁炉无法通电当电磁炉无法正常通电时，用户需要首先检查以下几个方面：1. 电源是否接通：检查插头是否插紧，插座是否正常工作。
2. 线路是否正常：检查电源线是否损坏，是否有明显的线路故障。
3. 保险丝是否烧断：使用万用表检查保险丝是否烧断，如发现烧断，需要更换保险丝。
三、故障二：电磁炉加热不均匀当电磁炉加热不均匀时，用户需要参考以下方法进行排查和修理：1. 锅具是否适配：检查使用的锅具是否符合电磁炉的要求，如底部是否平整、直径是否匹配等。
2. 电磁炉是否清洁：电磁炉使用一段时间后，可能会在加热部分积累灰尘或油渍，需要及时清洁。
四、故障三：电磁炉显示异常当电磁炉的显示屏出现异常情况时，用户可以采取以下措施进行处理：1. 重启电磁炉：长按电源开关，将电磁炉断电，等待片刻后再重新通电。
2. 检查显示线路：检查电磁炉的显示屏是否与主控板连接良好，如有松动或损坏的情况，需要修复或更换相关零部件。
五、故障四：电磁炉无法识别锅具当电磁炉无法识别放置在上面的锅具时，用户需要进行以下操作：1. 检查锅具底部：锅具底部可能存在油污或磨损，导致电磁炉无法正确识别。
用户需要将锅具清洗干净或更换合适的锅具。
2. 清洁电磁炉感应区：电磁炉感应区可能积累灰尘或油渍，需要使用干净湿布进行清洁。
六、故障五：电磁炉发生漏电当电磁炉出现漏电现象时，用户需要立即采取以下措施：1. 断电处理：立即断开电磁炉的电源，避免对用户的安全造成威胁。
2. 寻找漏电源：使用万用表等工具寻找漏电源，如电源线、线路板等。
如无法自行处理，建议联系维修人员进行修理。
电磁炉控制面板故障维修手册
电磁炉控制面板故障维修手册一、前言电磁炉作为一种高效、省电的烹饪设备，广泛应用于厨房中。
然而，偶尔会出现控制面板故障的情况，影响了电磁炉的正常使用。
本手册旨在提供关于电磁炉控制面板故障的解决方案，帮助用户排除故障，恢复电磁炉的正常工作。
二、故障现象及解决方法1. 电磁炉无法开启- 确保电源插头已经牢固插入插座。
- 检查电源线是否有损坏，如有损坏请更换新的电源线。
- 检查保险丝是否熔断，如有熔断请更换新的保险丝。
- 若以上方法无效，请联系厂家的售后服务中心。
2. 控制面板无法正常显示- 检查电磁炉是否接通电源。
- 检查控制面板是否连接良好，如有松动请重新插拔连接器。
- 若以上方法无效，请联系厂家的售后服务中心。
3. 控制按钮失灵- 清洁控制面板，确保没有污垢或水渍导致触摸功能失效。
- 检查是否有异常按键现象，如有，请联系厂家的售后服务中心。
- 检查是否有损坏的触摸感应器，如有，请联系厂家的售后服务中心。
4. 控制面板显示异常或错误代码- 根据电磁炉的说明书对照故障代码，尝试进行相应的故障排除。
- 若故障无法解决，请联系厂家的售后服务中心，并提供出现的错误代码。
5. 控制面板背光无法正常工作- 检查电磁炉是否处于正常工作状态。
- 检查背光灯是否损坏，如有损坏请更换新的背光灯。
- 若以上方法无效，请联系厂家的售后服务中心。
三、保养和维护1. 定期清洁控制面板，避免污垢或水渍进入触摸感应器。
2. 使用软布轻拭控制面板，不要使用刷子或粗糙的物品清洁。
3. 避免在控制面板周围放置湿物，避免水渍进入控制面板内部。
四、安全注意事项1. 在排除故障时务必关掉电源并拔出插头，以避免电击或其他意外伤害。
2. 若无法排除故障，请咨询或联系厂家的售后服务中心，不要私自拆解或修理电磁炉。
3. 在使用电磁炉时，务必遵循使用说明书中的安全操作规范，避免发生意外事故。
五、总结本手册提供了电磁炉控制面板故障的常见解决方法，并给出了保养和维护建议，以及使用电磁炉时需要注意的安全事项。
电磁炉维修手册
电磁炉维修手册（注：本手册适用于家用电磁炉的常见故障维修）第一章前言1.1 引言电磁炉作为现代家庭中常见的烹饪设备，使用方便快捷。
然而，由于长期使用或操作不当，可能会出现一些故障。
本手册旨在为用户提供常见故障的诊断和维修方法，以便能够快速解决问题并保持电磁炉的正常运行。
第二章安全注意事项2.1 电源安全在进行维修操作之前，请务必将电磁炉从电源中断开，以避免触电或其他意外事故。
同时在维修时，确保身体干燥，避免触摸电源线或其他可能导致电击的部件。
2.2 环境安全在维修期间，需要确保工作环境干燥、整洁，并且没有易燃或易爆物品。
同时，要保证工作区域通风良好，以避免可能产生的有害气体。
2.3 器具安全当维修电磁炉时，确保使用适当的工具。
避免使用有损伤的工具或不恰当的替代品，以免加重故障或造成其他损坏。
第三章常见故障及维修方法3.1 电磁炉无法启动问题描述：电磁炉无法正常启动。
可能原因及解决方法：- 检查电源线是否插紧；- 检查电源插座是否正常供电；- 检查电磁炉控制面板是否操作正确；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
3.2 不发热或发热不均匀问题描述：电磁炉无法产生热能或热能分布不均匀。
可能原因及解决方法：- 检查电磁炉是否与电源连接良好；- 对电磁炉进行彻底清洁，清除可能阻碍热能传输的污垢；- 检查电磁炉上的发热线圈或电磁线圈是否损坏，如损坏需更换；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
3.3 控制功能失效问题描述：电磁炉的控制功能无法正常使用。
可能原因及解决方法：- 检查控制面板是否受潮或受损，如受损需更换；- 检查控制面板连接线是否插紧；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
第四章维护与保养4.1 清洁定期对电磁炉进行清洁，以保证其正常运行。
在清洁过程中，务必断开电源，避免发生触电事故。
使用湿布或软刷，搭配适当的清洁剂，清除电磁炉表面的油渍和污垢。
电磁炉故障维修手册
电磁炉故障维修手册第一章：故障诊断电磁炉是一种便捷、高效的烹饪工具，然而在长期使用过程中，难免会遇到一些故障。
本手册将为您提供一些常见电磁炉故障的诊断和修复方法，帮助您解决问题并确保电磁炉的正常运行。
1.1 电磁炉无法启动故障现象：电磁炉无法启动，显示屏无任何反应。
故障原因及解决方法：1. 检查电源插座是否正常工作，尝试连接其他电器验证插座是否有电。
2. 检查电源线是否正常连接到电磁炉，并确保插头与插座良好接触。
3. 如果电源正常，但电磁炉仍然无法启动，建议联系售后服务中心进行进一步检修。
1.2 电磁炉显示屏无法正常显示故障现象：电磁炉显示屏无法正常显示，或者显示异常。
故障原因及解决方法：1. 检查电磁炉是否已接通电源，并确保电源线连接牢固。
2. 检查电磁炉的控制面板是否存在损坏或松动的情况，如有，建议联系售后服务中心进行维修或更换。
3. 尝试重新启动电磁炉，如果问题仍然存在，建议联系售后服务中心进行进一步检修。
1.3 电磁炉无法加热故障现象：电磁炉无法加热，无法烹饪食物。
故障原因及解决方法：1. 检查电磁炉上是否放置了适合的磁性锅具，确保锅具底部平整且与电磁炉接触良好。
2. 检查电磁炉上的加热区域是否存在污垢，如有，建议将电磁炉清洗干净后再次尝试。
3. 如果以上步骤仍无法解决问题，可能是电磁炉内部的加热元件损坏，建议联系售后服务中心进行维修或更换。
第二章：常见故障预防与保养2.1 定期清洁电磁炉保持电磁炉的清洁有助于延长其使用寿命并避免一些故障的发生。
您可以使用柔软的布擦拭电磁炉表面，避免使用腐蚀性或磨砂的清洁剂。
2.2 注意用锅具的选择使用合适的锅具可以确保电磁炉的正常工作。
在购买锅具时，注意选择磁性材质的锅具，如铁制锅具、不锈钢等，避免使用铝制、玻璃制等非磁性材质的锅具。
2.3 避免过热使用长时间高温使用电磁炉可能会对其造成损坏。
在煮沸或炒菜等高温操作后，建议适当让电磁炉休息一段时间，避免连续使用过久。
电磁炉维修手册电磁炉故障维修
电磁炉维修手册电磁炉故障维修电磁炉维修手册电磁炉故障维修上篇2008年03月03日星期一下午 03:22458系列须然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异及CPU程序不同而己。
电路的各项测控主要由一块8位4K内存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。
3.2 主板检测标准由于电磁炉工作时,主回路工作在高压、大电流状态中,所以对电路检查时必须将线盘(L1)断开不接,否则极容易在测试时因仪器接入而改变了电路参数造成烧机。
接上线盘试机前,应根据3.2.1<<主板检测表>>对主板各点作测试后,一切符合才进行。
3.2.1主板检测表3.2.2主板测试不合格对策(1) 上电不发出“B”一声----如果按开/关键指示灯亮,则应为蜂鸣器BZ不良, 如果按开/关键仍没任何反应,再测CUP第16脚+5V是否正常,如不正常,按下面第(4)项方法查之,如正常,则测晶振X1频率应为4MHz左右(没测试仪器可换入另一个晶振试),如频率正常,则为IC3 CPU不良。
(2) CN3电压低于305V----如果确认输入电源电压高于AC220V时,CN3测得电压偏低,应为C2开路或容量下降,如果该点无电压,则检查整流桥DB交流输入两端有否AC220V,如有,则检查L2、DB,如没有,则检查互感器CT初级是否开路、电源入端至整流桥入端连线是否有断裂开路现象。
(3) +22V故障----没有+22V时,应先测变压器次级有否电压输出,如没有,测初级有否AC220V输入,如有则为变压器故障, 如果变压器次级有电压输出,再测C34有否电压,如没有,则检查C34是否短路、D7~D10是否不良、Q4和ZD1这两零件是否都击穿, 如果C34有电压,而Q4很热,则为+22V负载短路,应查C36、IC2及IGBT 推动电路,如果Q4不是很热,则应为Q4或R7开路、ZD1或C35短路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板显示板维修手册(新版)
为提升市场售后维修质量，解决各经销商售后维修网点因主板型号太多太杂，技术水平又一般，配件型号又繁多，维修速度又较慢等困惑，特编制新的通用电控器维修手册和提供线路图，以保证维修员正确的检查故障和修理，从而提高维修的产品质量，达到顾客满意。
今年的电控器主要以DG板为主，AD、AF、CR板为辅，请遵循如下的维修规则。
一、 AD,AF,CR系列主板维修手册
1、不通电
①是否有+18V，如果没有18V查IC1(开关集成)第五脚是否有300V，如果有，查D6、D9、
EC1(10uF/400V)，如果正常下再查高频变压器、EC9、C24、EC10、D1、D5、或后面电路是
否有短路。
②是否有+5V，如果没有查高频变压器、D2、EC4、IC3、EC3和后面的电路是否有短路的现
象。
③爆机，先查保险管，IGBT，整流桥，整流二极管D3，D4，D6，D9是否有短路或不良现
象,EC1(10UF/400V)有无外观不良或容量不足。
为了防止上电再次爆机,装好IGBT后要测
量其三个脚的数据是否有差别后才能接线盘上电。
2、功率低
①D10---D12,D23,R26,可调电阻(VR1)，电容(EC5),电流互感器(CT1)是否正常,其它铜箔无
开路,瓷片电容(C10)是否出脚。
②如故障还有再更换LM339或电容(0.3UF)。
3、不加热
（一）显示E0
①检测同步振荡电路接上线盘或用一根导线直接接两端子(代模仿线盘)
N Y
③检测驱动电路
（二）不显示E0
①在我司2006年新生产的显示控制板中没有设计到E0的显示，所以未显示E0同显示E0的检
测方法一样。
4、间歇加热
①检测互感器是否正常。
②检测VR1、R33、D10-D13、R60是否正常
③检测同步振荡电路和驱动电路（同E0的检测方法）。
佛山市顺德区佰朗电器有限公司新编维修手册
共6页第3页
④ 将R18(330K)改到J17这里来或更换C11(0.3UF)、C6（5UF ）。
5、 显示E2
① 检测无刷电机是否运转正常。
② 检测进出风口是否堵塞。
③ 检测18V 供电是否正常。
④ 检测RT201（IGBT 下的热敏电阻）、R4、R4、Q7、D7等元器件是否正常。
⑤ 如前四项都正常，再检查芯片是否正常。
6、 显示E4
① 检测市电压是否正常。
② 检测D3、D4、D8、R9、R10、EC4、IC3（78L05）输出不能低于4。
5V 否则IC3坏、D2等元
器件是否正常。
③ 如前两项都正常，再检查芯片是否正常。
7、 显示E7
① 检测炉面热敏电阻是否开路、短路和变质。
② 检测R5是否正常。
③ 如前两项都正常，再检查芯片是否正常。
8、 显示E8
① 检测RT201是否开路或短路。
② 检测铜铂是否开路 ③ 检测R5是否正常。
④ 如前三项是否正常，再检测芯片是否正常。
9、 电压对照表
在接上线盘下AF 、CR 系列主控板电压对照表
在接上线盘下AD 系列主控板电压对照表 脚位
1
2
3
4
5
6
7
8
9
10
11
12
13
14
脚位 1 2 3 4 5 6 7 8 9
10
11
12 13 14 电压V
5
2.93
18
1.3
4.1
3.1
3.4
5
2.9 0.46 1.85
5
二、DG主板维修手册
根据目前市场反馈信息,DG主控板分板所存在的问题有如下几点:
1、不通电
检查：确定显示板完好，主要查电源部分工位号如R101，R104，Q101，Q102，D3，Z1是否有烧。
2、不加热（确定显示板完好）
（一）显示E0
① R37，R38开路（270K）。
② LM339（比较器）坏，（具体电压值如下表）。
③瓷片电容C6坏。
（二）不出现代码
①R6，R37开路（270K）
②大电容和线圈脱焊
③C0（5UF）或C0（27UF）电容坏
3、炸机
①炸IGBT，保险管，大电容（0.27UF,0.3UF）坏,电路板进水或者短路。
②炸整流桥或者D7,D8（IN4007）坏。
4、其它问题
①出现E4
输入电压过低，R34，R9，R11开路
②出现E8
温度传感器开路或温度传感器相关的线路断线。
三、显示板维修手册
1、主要元件说明
①主芯片（工位号：IC1）
我公司主要用三星和摩托罗拉智能IC控制芯片，它是电磁炉的核心，又称CPU。
电磁炉的蒸煮，烧水，煮饭，煲汤，烧烤等功能都由它来控制。
②副芯片（工位号：IC2）
佛山市顺德区佰朗电器有限公司新编维修手册副芯片是相对主芯片而言，现在常用是的是164。
主要作用是控制显示板上发光二极管的明亮顺序和数码显示的完整性。
2、常见故障与维修方法
（一）常规检查
①对显示板进行目测，看排线有没有断，脱落，脱焊等现象，是否少元件，明显损坏，铜箔断
开，线路开路等。
②黑表笔与红笔分路放在主芯片的1脚与2脚，用二极管档测量降压值是滞在500左右，是否
有短路。
③在上电的同进按住开机键，对发光二极管，数码管，按键进行自检，确定各个元件是否存在
故障。
④通电开机时，按开机健不能开机，检查开机键是否正常，如果按键正常换芯片。
（二）主芯片被击穿后出现的几种情总
①用黑表笔与红笔分别放在排线的1脚与2脚，用二极管档测量线路如果短路说明主芯片被击
穿，通电显示板不显示。
②用黑表笔与红笔分别放在排线的1脚与2脚，用二极管档测量值《400时，在通电后开机会
出现加热不正常，按开机键不工作，发光管闪动，不规则的亮，数码管数字乱码，缺失等现象。
③黑表笔与红表笔分别放在排线的1脚与2脚，用二极管档测量的值在正常范围内出现按开机
键没有反应，通电后风扇转，开机后不能正常加热（功率低，间歇加热）出现E0，E4，E8等现象都说明芯片已经损坏应更换。
（三）副芯片被击穿的情况
①用黑表笔与红表笔分别放在副芯片的1脚与7脚，用二极管档测量值《400，副芯片被击穿，
数码管显示不全，乱码，发光二极管全亮或部分亮，跳动，闪烁等现象发生。
②换过主芯片或确认主芯片没有坏，用黑表笔与红表笔分别放在排线的1脚与2脚，用二极管
档测量如有短路，则副芯片被击穿，出现通电不显示，无法开机，不工作等现象。
3、数码管，发光二极管异常时示例说明
19K7，20BF，18P8等显示控制板数码管出现以下故障时的具体分析说明：常见数码管就是三位，百位，十位，个位，每位数字又由a,b,c,d,e,f,g组成。
常见故障有三种：
①数字显示不全或者有规则的缺失，在自检时显示缺失所对应的小写字母的组合，并就小写字
母对应线路是否有虚焊，断线，电阻阻值变化等现象。
②开机自检时出现一个数字或者几个数字显示为8或者不亮，就检查个，十，百几个脚对应的
三极管是否正常。
③开机时出现不规则的缺失，明暗度不均匀，可以确认数码管被烧。
例如：20BF个位对应的是
Q2，十位是Q5；18P8个位对应Q3，百位对应Q1。
④发光二极管在同一条线的一组灯在自检时如果全亮或者全灭时检查相对应的三极管是否正
常或者线路是否开路等，如果排除这些就换164。
这些情况说明这一组灯中一个或多个发光管这值，检查进行更换。
例如：20BF中L6—L11对应的是Q4，L2—L5对应的是Q5。
共6页第5页
4、特殊例子
① 19D6D，18BY在芯片正常因为发光二极管不正常而引起不开机。
② 20D9显示板如果出现E8，在排除芯片的故障后检查排线旁的104电容。
③另因为芯片各脚距离较近，所在在焊接的时候容易出现连焊现象，造成不加热，或者其它不
正常现象，这种情况在维修时应特别注意。
营销中心售后服务部
2007年5月17日。
