复合环氧树脂复合型电缆桥架技术协议书
复合环氧树脂复合型电缆桥架技术要求
复合环氧树脂复合型电缆桥架技术要求
1.材料要求：复合环氧树脂复合型电缆桥架主要由环氧树脂、玻璃纤
维等材料组成，这些材料应符合相应的国家标准和规定，具有良好的耐腐
蚀性和阻燃性能。
2.强度要求：复合环氧树脂复合型电缆桥架应具有足够的强度和刚度，能够承受电缆的重量和外部负荷。
其破坏力学性能应满足设计要求。
3.耐腐蚀性要求：电缆桥架应具有良好的耐腐蚀性，能够在不同的环
境条件下长期稳定运行。
在有腐蚀性介质的场所应采取相应的防腐措施。
4.温度要求：复合环氧树脂复合型电缆桥架应具有一定的耐高温性能，能够在高温环境下正常使用。
在特殊情况下，应根据实际需要采用耐高温
阻燃型电缆桥架。
5.阻燃性要求：复合环氧树脂复合型电缆桥架应具有良好的阻燃性能，能够在火灾发生时有效地防止火势蔓延。
6.安装要求：电缆桥架的安装应符合相关的安全技术规范和标准，保
证安装质量和使用安全。
7.绝缘和导电要求：电缆桥架要能够有效地起到绝缘和导电的作用，
确保电缆的安全运行。
8.规格和尺寸要求：电缆桥架的规格和尺寸应根据实际需要进行设计
和制造，并符合相关的标准和规定。
9.其他要求：电缆桥架应具有良好的耐磨性和耐冲击性，能够承受工
作环境中的各种力和振动。
在设计和制造过程中应考虑到易拆装和易维护
的要求。
综上所述，复合环氧树脂复合型电缆桥架具有耐腐蚀、高强度、耐磨、阻燃等特点，可以满足各种环境条件下的电缆支架需求。
在选择和使用电
缆桥架时，应根据实际需求和技术要求进行选择，并确保安装和维护的质
量和安全。

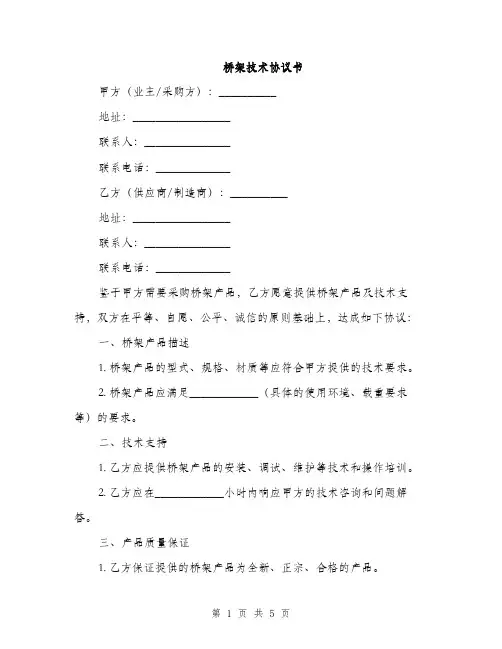

桥架技术协议书(2篇)
桥架技术协议书甲方（业主/采购方）：__________地址：_________________联系人：_______________联系电话：_____________乙方（供应商/制造商）：__________地址：_________________联系人：_______________联系电话：_____________鉴于甲方需要采购桥架产品，乙方愿意提供桥架产品及技术支持，双方在平等、自愿、公平、诚信的原则基础上，达成如下协议：一、桥架产品描述1. 桥架产品的型式、规格、材质等应符合甲方提供的技术要求。
2. 桥架产品应满足____________（具体的使用环境、载重要求等）的要求。
二、技术支持1. 乙方应提供桥架产品的安装、调试、维护等技术和操作培训。
2. 乙方应在____________小时内响应甲方的技术咨询和问题解答。
三、产品质量保证1. 乙方保证提供的桥架产品为全新、正宗、合格的产品。
2. 乙方应提供产品的质量保证书和产品合格证。
四、交货期限1. 乙方应按照甲方的要求，在____________日内交付桥架产品。
2. 如乙方不能按时交货，应提前____________日通知甲方，并协商解决办法。
五、包装和运输1. 乙方应提供符合运输要求的包装，确保产品在运输过程中的安全。
2. 运费由甲方承担，具体费用双方协商确定。
六、价格和支付方式1. 甲乙双方同意桥架产品的价格为人民币____________元整。
2. 甲方应在本协议签订之日起____________日内支付货款。
七、售后服务1. 乙方应提供____________年的免费售后服务。
2. 售后服务包括但不限于产品的维修、更换、技术支持等。
八、违约责任1. 任何一方违反本协议的约定，导致合同无法履行或造成对方损失的，应承担违约责任，向对方支付赔偿金。
2. 如因不可抗力因素导致合同无法履行，双方互不承担违约责任。
九、争议解决1. 本协议在履行过程中，如发生争议，双方应友好协商解决。
桥架安装合同协议书
桥架安装合同协议书甲方（业主）：__________乙方（承包商）：__________根据《中华人民共和国民法典》及相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就甲方委托乙方进行桥架安装工程事宜，经友好协商，达成如下协议：一、工程内容与范围1.1 乙方负责甲方指定地点的桥架安装工程，包括但不限于桥架的设计、制造、运输、安装、调试等工作。
1.2 乙方应确保所安装的桥架符合国家相关标准和行业规范，保证工程质量。
二、工程期限2.1 乙方应按照甲方的要求，在规定的时间内完成桥架安装工程。
2.2 如遇不可抗力因素导致工程延期，乙方应及时通知甲方，双方协商解决。
三、工程造价与支付方式3.1 双方同意，本工程的总造价为人民币______元整。
3.2 甲方应在合同签订后___日内支付乙方工程预付款，预付款金额为总造价的__%。
3.3 乙方完成桥架安装工程并经甲方验收合格后，甲方应在__日内支付剩余工程款项。
四、质量保证与售后服务4.1 乙方应保证所安装的桥架质量符合国家标准和行业规范，如出现质量问题，乙方应负责无偿修复或更换。
4.2 乙方应对所安装的桥架提供一定期限的售后服务，服务期内如出现非人为损坏的质量问题，乙方应负责维修或更换。
五、违约责任5.1 双方应严格履行本合同，如一方违约，应承担违约责任。
5.2 如因乙方原因导致工程延期或质量问题，乙方应承担相应的违约责任。
六、争议解决6.1 本合同在履行过程中，如发生争议，双方应友好协商解决；协商不成的，可以向有管辖权的人民法院提起诉讼。
七、其他条款7.1 本合同一式两份，甲乙双方各执一份。
7.2 本合同自双方签字（或盖章）之日起生效。
甲方（业主）：__________乙方（承包商）：__________签订日期：__________。
电缆桥架技术协议
一、板材厚度表1 单位为毫米二、要求2.1 正常使用条件:a) 温度－20℃～＋55℃；b）相对湿度＜95%；c）海拔高度不超过2000m。
d）户外型2.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合国家标准的要求。
2.3 材料（钢制）2.3.1 制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。
2.3.2 电缆桥架焊接用焊条应符合GB/T5117规定。
2.3.3 表面防腐层材料应符合相应的标准规定。
2.3.4 螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。
2.4 外观2.4.1 电缆桥架镀、涂层表面质量应符合表2规定。
表22.4.2 电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。
2.4.3 电缆桥架的走线槽应光滑、平整，无损伤电缆绝缘的凸起和尖角。
2.5 焊接要求:焊接件所有焊缝应均匀，不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。
2.6 电缆桥架表面处理采用热镀锌2.6.1 电缆桥架表面应根据工作环境的要求进行镀涂防护处理,各种防护层厚度和附着力应符合国家标准.2.6.2 附件表面防腐处理应与电缆桥架主体结构相一致。
2.6.3 喷涂处理后的表面光泽度应不低于60%。
2.6.4 表面防护层经48h耐盐雾试验（中性NSS），应不低于表3中规定的3级。
2.7 制造要求2.7.1 电缆桥架的长度极限偏差a) 当长度小于、等于2000mm时，极限偏差为±2mm；b) 当长度大于2000mm时，极限偏差为±4mm。
2.7.2 其余尺寸公差按GB/T1804-V。
注:槽体宽度取负偏差，盖板宽度取正偏差。
2.7.3 电缆桥架表面平面度允差：热镀电缆锌桥架平面度允差每平米不大于8mm；2.7.4 通风孔:有孔托盘底部通风孔面积不得大于底部总面积的40%。
2.7.5 电缆桥架横档:梯级式电缆桥架横档中心距不应大于300mm；横档的宽度不应小于30mm。

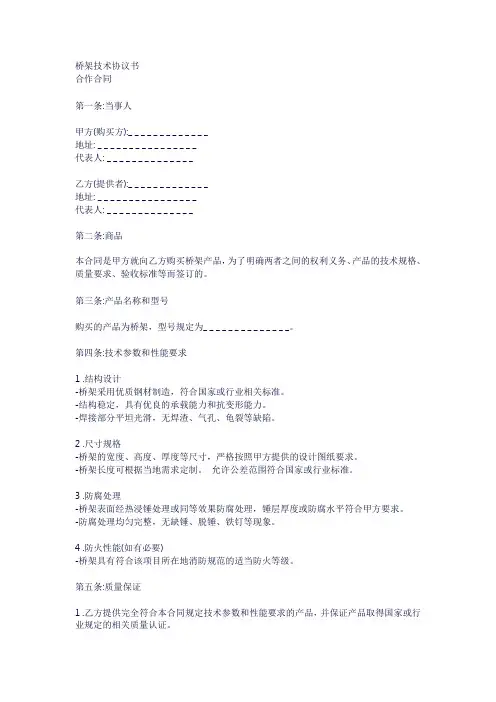

桥架技术协议书
桥架技术协议书合作合同第一条:当事人甲方(购买方):_ _ _ _ _ _ _ _ _ _ _ _ _地址: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _代表人: _ _ _ _ _ _ _ _ _ _ _ _ _ _乙方(提供者):_ _ _ _ _ _ _ _ _ _ _ _ _地址: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _代表人: _ _ _ _ _ _ _ _ _ _ _ _ _ _第二条:商品本合同是甲方就向乙方购买桥架产品，为了明确两者之间的权利义务、产品的技术规格、质量要求、验收标准等而签订的。
第三条:产品名称和型号购买的产品为桥架，型号规定为_ _ _ _ _ _ _ _ _ _ _ _ _ _。
第四条:技术参数和性能要求1 .结构设计-桥架采用优质钢材制造，符合国家或行业相关标准。
-结构稳定，具有优良的承载能力和抗变形能力。
-焊接部分平坦光滑，无焊渣、气孔、龟裂等缺陷。
2 .尺寸规格-桥架的宽度、高度、厚度等尺寸，严格按照甲方提供的设计图纸要求。
-桥架长度可根据当地需求定制。
允许公差范围符合国家或行业标准。
3 .防腐处理-桥架表面经热浸锤处理或同等效果防腐处理，锤层厚度或防腐水平符合甲方要求。
-防腐处理均匀完整，无缺锤、脱锤、铁钉等现象。
4 .防火性能(如有必要)-桥架具有符合该项目所在地消防规范的适当防火等级。
第五条:质量保证1 .乙方提供完全符合本合同规定技术参数和性能要求的产品，并保证产品取得国家或行业规定的相关质量认证。
2 .乙方提供桥架产品的出厂合格证、材质证书、检验报告等质量证明。
第六条:验收标准和方法1 .验收标准:按照本合同第二条规定的技术参数和性能要求，参考相关国家标准或行业标准。
2 .验收方法:甲方有权在收到桥架产品后，进行外观检查、尺寸测量、材质检查等验收工作。
产品违反本合同规定时，有权要求乙方更换或修复。
第七条:其他[记载其他必要事项]第八条:签署甲方: ___________乙: ___________日期: ___________。
桥架技术协议书
桥架技术协议书甲方（委托方）：[甲方全称]地址：[甲方地址]乙方（服务方）：[乙方全称]地址：[乙方地址]鉴于甲方拟委托乙方进行桥架技术的相关服务，双方本着平等互利的原则，经友好协商，达成如下协议：第一条项目概述1.1甲方委托乙方提供桥架技术的相关服务，包括但不限于设计、制造、安装、测试及维护等工作。
1.2乙方应根据甲方的要求和本协议的约定，提供符合国家标准和质量要求的服务。
第二条乙方的责任与义务2.1乙方应按照甲方的要求和本协议的约定，制定详细的工作计划，并提交甲方审核。
2.2乙方应确保其提供的服务符合国家相关法律法规、行业标准和技术规范的要求。
2.3乙方应按照甲方的要求和本协议的约定，完成桥架技术的相关服务工作，并确保服务质量。
2.4乙方应按照甲方的要求和本协议的约定，提供必要的技术培训和售后服务。
第三条甲方的责任与义务3.1甲方应按照本协议的约定，向乙方支付服务费用。
3.2甲方应提供必要的技术资料和工作条件，以便乙方顺利开展工作。
3.3甲方应按照本协议的约定，对乙方的工作进行监督和验收。
第四条服务费用4.1双方同意，本协议项下的服务费用为人民币[金额]元（大写：人民币[金额]元整）。
4.2甲方应按照本协议的约定，向乙方支付服务费用。
支付方式和时间如下：（1）本协议签订后[天数]天内，甲方支付乙方服务费用的[百分比]%，即人民币[金额]元；（2）乙方完成桥架技术的相关服务工作并经甲方验收合格后[天数]天内，甲方支付乙方服务费用的剩余部分，即人民币[金额]元。
第五条违约责任5.1双方应严格按照本协议的约定履行各自的权利和义务。
如一方违约，应承担违约责任，向守约方支付违约金，并赔偿因此给守约方造成的损失。
第六条争议解决6.1双方在履行本协议过程中如有争议，应通过友好协商解决；如协商不成，任何一方均有权将争议提交至乙方所在地人民法院诉讼解决。
第七条其他条款7.1本协议自双方签字（或盖章）之日起生效，有效期为[年数]年。
复合环氧树脂复合型电缆桥架技术要求
复合环氧树脂复合型桥架电缆技术要求一、遵循的主要技术标准规范1、符合机械行业标准JB/T10216-2000《电控配电用电缆桥架》QB/T1453-2003《电缆桥架》JB/T6743-1993《户内户外钢制电缆桥架防腐环境技术要求》DB32/144-1996电缆用防火槽2、桥架的设计材料应符合自身的相关标准钢制采用冷轧钢板GB/T700-1988 GB/T11253玻璃钢 GB/T15568耐火桥架 GB8624-1997中B级二、复合环氧树脂复合型桥架工艺状况（使用条件）：周围空气温度-20℃~+40℃，24h内平均温度不高于35℃；相对湿度在最高温度为40℃时不超过50%，在20℃时不超过90%；海拔高度：＜1000米；三、复合环氧树脂复合型桥架主要技术要求1、桥架的材质：冷压钢板成型的金属骨架，外部结合复合环氧树脂，厚度要求：宽度≤300的桥架，产品厚度≥4.5mm；宽度>600的桥架，产品厚度≥5.5mm。
2、桥架结构为多级分层式结构，包括金属骨架层、结合层、保护层、主防腐防火层。
3、连接板等桥架附件都要采用内衬钢板材质，以保证桥架强度的一致性和系统整体的稳定性和健壮性。
4、内衬钢板截面与桥架截面保持一致。
5、内衬钢板厚度要求：内衬钢板厚度1.8mm。
6、桥架内衬钢板材质应符合GB700标准中甲类3号钢并符合GB716及GB912标准有关规定，金属表面要经特殊处理（喷砂抛丸），以增大金属基体与防腐材料的接触面积，增强粘合力。
7、防腐层与金属基体之间加软质结合层，以防止金属骨架与主防腐层因热膨胀系数不同而脱层，保证使用30年不会与主防腐层脱层。
8、防腐层平均厚度不低于2.0mm，保证良好的防腐蚀性能。
9、桥架主防腐层外有高密度、防损伤，具有反射紫外线作用的保护层，且表面光滑美观，以提高电缆桥架抗老化性能及使用寿命。
10、桥架增强层内衬的玻纤布缠绕时单侧不少于2层，并采用三无（无碱、无蜡、无捻）无纺布编织而成。
桥架技术协议书
桥架技术协议书关键信息项协议双方信息姓名/公司名称：____________________________地址：____________________________联系电话：____________________________联系人：____________________________技术规格桥架类型：____________________________材料规格：____________________________尺寸和承载能力：____________________________生产标准：____________________________协议签署日期签署日期：____________________________交货时间和地点交货时间：____________________________交货地点：____________________________质量标准和检验要求质量标准：____________________________检验方法：____________________________费用和支付方式总金额：____________________________支付方式：____________________________支付时间：____________________________技术支持和服务技术支持内容：____________________________服务响应时间：____________________________保修条款保修期限：____________________________保修范围：____________________________违约责任违约责任：____________________________争议解决争议解决方式：____________________________适用法律适用法律：____________________________协议的修改与终止修改条款：____________________________终止条件：____________________________签署双方签署页：____________________________协议协议背景1.1 为了明确双方在桥架技术方面的合作内容，确保技术规格和服务质量，依据相关法律法规及双方协商一致，制定本桥架技术协议书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复合环氧树脂复合型电缆桥架技术协议书买方：卖方：日期：20 年月日目录第一章设计基础数据第二章标准规范第三章技术参数及技术要求第四章供货范围第五章图纸资料交付第六章质量控制检验试验与甲方监造第七章性能保证及质量保证第八章涂漆包装及运输第九章开箱验货第十章指导安装调试试运行及验收第十一章培训及售后服务第十二章主要配套制造商第十三章其它第一章设计基础数据1.1 环境条件1.1.1 气温：年平均气温：17.2℃最热月平均气温：30.7℃最冷月平均气温：14.4℃极端最高温度：50.1℃极端最低温度：-45.3℃1.1.2 气压:年平均气压：96.5 kPa月最低气压：95.4 kPa设计采用气压：96.5 kPa1.1.3 降雨量：年平均降雨量：1367.6毫米月平均最大降雨量：323.5毫米月平均最小降雨量：14.8毫米历年最大积雪厚度：5厘米年降雪天数： 2.2天1.1.4 湿度：年平均相对湿度：81%最热月平均相对湿度：84%最冷月平均相对湿度：80%1.1.5 风速：常年主导风向：多年N风，频率11%年平均风速： 1.3 m／s最大月平均风速： 1.6 m／s极端最大风速（瞬时最大风速）：27.4 m／s基本风载荷（10米基本风压值）：25kgf/m21.1.6 大气现象：年平均蒸发量：1030.2mm月平均最大蒸发量：147.2mm月平均最小蒸发量：31.6mm年平均日照时数：1174.9小时年平均雷暴天数：42.9天年无霜期天数：329天1.1.7 地震烈度：7度1.1.8 海拔高度：小于1000m1.2 污秽条件污秽等级按Ⅲ级考虑第二章标准规范乙方提供的复合环氧树脂复合型电缆桥架须遵循和参照执行下列设计、制造、检验标准：JB/T10216-2013 《电控配电用电缆桥架》GB12615～12619 《抽芯铆钉技术条件》QB/T1453-2003 《电缆桥架》GB/T15568 《通用型片状模塑料(SMC)》GB1220 《不锈钢焊棒》GB/T1804 《一般公差线性尺寸的未注公差》GB/T 12-198 半圆头方颈螺栓GB/T 93-1987 弹簧垫圈GB/T97.1-1985 垫圈GB/T 700-1988 碳素结构钢GB/T 1408.1-1999 固体绝缘材料电气强度试验方法，工频下的实验（eqvIEC60243-1:1988）GB/T2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T3857-1987 玻璃纤维增强热固性塑料耐水化学药品性能试验方法优先原则:当上述标准或文件条款互相有矛盾时,其优先原则为:a.工业品买卖合同b.技术协议书c.标准及规范第三章技术参数及技术要求3.1 复合环氧树脂复合型电缆桥架的材质及结构要求3.1.1 桥架材质为复合环氧树脂复合型，内衬整体金属骨架。
3.1.2 电缆桥架主架体结构分为六层，依次为钢板层、复合环氧树脂结合层、复合环氧树脂层、玻璃纤维方格布、复合环氧树脂层、防紫外线胶衣层，一次机械成型，无脱层和裂纹。
钢板单面的防腐蚀层平均厚度为2.0mm。
a.桥架最内层为钢板经过喷砂、抛丸等处理后焊接成型的金属骨架.再镀锌处理。
b.第二层是用特定的树脂加入多种化学物质配制而成的树脂结合层。
结合层的存在既能解决金属层与非金属层之间因膨胀系数不同造成的分层问题，更能大大增强金属层与非金属层的结合力度，是保证两层不会分开的关键步骤。
另外，结合层要求喷砂、抛丸结束镀锌后立即进行结合层的喷涂。
c.第三层和第五层是最为关键的主防腐层，此层的主要原料是复合环氧树脂。
此层是由环氧树脂、氢氧化铝、抗紫外线吸收剂、进口色浆、三氧化二锑、丙酮增韧剂、丙酮增塑剂以及消泡剂等多种原料通过一定比例制作而成的复合环氧树脂。
经过改性后的此种环氧树脂不但可以具有耐强酸、强碱以及盐的腐蚀，而且不怕暴晒、不粉化、不龟裂等优点，其寿命可长达30年。
d.第四层为玻璃纤维方格布，是由三无（无蜡、无碱、无捻）、金锅玻璃纤维丝织成。
方格布是树脂的增强材料，与复合环氧树脂一起用液压机压制成非金属防腐层，它与树脂的关系就如同钢筋与水泥的关系，由于它的存在可以使非金属层强度大大增大，有效的抵抗外力的碰撞。
e.最外面一层为胶衣层，是由彩胶制作而成。
特有的高密度、高亮度等优点可以大大提高桥架的抗紫外线能力。
3.1.3 桥架内衬金属骨架，材质为冷轧钢板，采用一次冷压成型，桥架宽度为400 mm以内钢板厚度为1.5mm，桥架宽度为400 mm-800 mm内钢板厚度不低于1.8-2 mm，桥架宽度为800 mm 以上钢板厚度不低于2.75 mm。
3.2 桥架连接紧固螺栓、螺母、平垫片、弹簧垫片及半圆头方颈螺栓等紧固件应符合GB1220《不锈钢焊棒》标准并采用304的不锈钢材质；电缆桥架盖板配304的不锈钢扣锁。
3.3 复合环氧树脂复合型电缆桥架的表面处理要求3.3.1 桥架外表面平整、光滑，不能有划痕、缺料、裂纹、色调不一致、斑迹等缺陷。
锯、切、冲口断面及连接孔断面不得有分层毛刺。
3.3.2 桥架具有耐水性能及耐腐蚀性能。
3.3.3 桥架具有可靠的绝缘性能，其表面电阻率应大于或等于108Ω·mm2/m,体积电阻率应大于或等于107Ω·mm2/m。
3.3.4 桥架不应被点燃，如果被点燃应能离火自熄，具有阻然性能。
3.4 复合环氧树脂复合型电缆桥架的承载能力要求3.4.1 电缆桥架的结构应满足强度、刚度及稳定性的要求。
桥架的承载能力应进行荷载试验进行验证，使桥架最初产生永久变形时的荷载除以安全系数1.5的值不小于额定均布荷载。
乙方应给出各种型式规格桥架的不同跨距与允许均布荷载的关系曲线或数据表。
对于跨距大于2米、户外风雪作用等特殊荷载的桥架，还应进行强度、刚度、稳定性的计算或实验验证。
3.4.2 电缆桥架的设计、制造强度应满足静止荷载(桥架自重及电缆重量)及必要的检修动荷载(人在其上行走的重量)的要求。
桥架除包括其本身的重量外,还应包括其所能承受的电线电缆的机械负载。
在支、吊架跨距为3m时，电缆桥架应能承受的额定均布荷载不小于2500N/m(不包括桥架及附件自重),并应能承受短暂上人时900N的附加集中荷载。
3.4.3 电缆桥架的工作均布荷载不应大于额定均布荷载，如实际工程支、吊的架跨不等于2m 时，则工作均布荷载应满足JB/T 10216-2013 《电控配电用电缆桥架》中第4.3.13.1条的要求。
3.4.4 连接板、连接螺栓等受力附件应与桥架、托臂等本体结构强度相适应。
3.5 复合环氧树脂复合型电缆桥架的尺寸极限偏差要求3.5.1 桥架几何尺寸极限偏差要求如下：直通的单件长度偏差：不大于±4mm。
直通、弯通的宽度偏差：宽度不大于400mm时，±2mm；宽度大于400mm时，±3mm。
其它构件的尺寸偏差：按GB/T1804《一般公差线性尺寸的未注公差》标准C级的规定。
3.5.2 螺栓孔径与孔距允许偏差要求如下：螺栓孔径可比螺杆公称直径大1.5mm(螺杆直径不大于M16时)或2mm(螺杆直径不大于M20时)，螺栓孔精度不应低于H14级。
螺栓连接孔的孔距允许偏差：同一组内相邻两孔间：±0.7mm；同一组内任意两孔间：±1.0mm；相邻两组的端孔间：±1.2mm。
3.6 复合环氧树脂复合型电缆桥架的其它要求3.6.1 电缆桥架的结构品种分直通段及弯通段。
电缆桥架直通段的单段长度均为5.5-6m，弯通段的内侧弯曲半径不小于为mm。
仪表用电缆桥架直通段的单段长度当宽度为600mm及以上时均为5.5-6m，当宽度为600mm以下时均为4m；宽度为300mm及以上的弯通，其弯曲半径均不小于600mm；宽度为200mm及以下的弯通，其弯曲半径均不小于300mm。
3.6.2 直线段梯架直通横档中心间距和梯架弯通横档1/2长度处的中心间距应均为200～300mm，横档宽度应为40～50mm。
3.6.3 提供电缆桥架的必要配件，如连接用螺栓、螺母、垫圈、自攻螺丝、桥架固定件(将桥架固定在托臂上大的元件)、盖板扣件等紧固件，包括连接板、伸缩版、条宽片、转角片等附件以及电缆卡、电缆卡带、连接管接头等组成，以保证电缆及桥架的安装，维护。
3.6.4 电缆桥架的边轨应平行连续无接头，边轨两端应能通过连接片连接，机械螺栓连接以保证连接强度。
连接片应能拆除而无需拆除其它部件。
3.6.5 固定用螺钉紧密牢固，不应有错位、偏斜、裂纹等缺陷。
钉头不应有能损伤电缆的突起毛刺。
3.6.6 电缆桥架应能承受GB/T 2423.46-1997中表2碰撞能力为7J的撞击。
碰撞后不应出现影响安全使用的变形和裂纹。
3.6.7 复合环氧树脂复合型电缆桥架的自然老化年数：≥30年3.6.8 当槽式、梯级式桥架承受短时附加集中荷载时，应符合下列要求：qP=2P/LGqP -----附加集中荷载的等效均布值550（N/m）P ------附加集中荷载，按900N计LG------实际跨度600(M)3.6.9 复合环氧树脂复合型电缆桥架的设计制造要符合烈度为8度的抗震要求。
3.7 复合环氧树脂复合型电缆桥架的各种技术性能指标3.7.1 复合环氧树脂复合型电缆桥架主要技术参数：3.7.2 复合环氧树脂复合型电缆桥架防腐技术指标：第四章供货范围乙方向甲方提供型号为QJV/BF1G 的复合环氧树脂复合型电缆桥架一批。
供货范围包含本协议所述全部内容，文字部分、技术规格书及协议中其它图表的内容互为补充，除明确由甲方供货或自理外其余均由乙方供货，供货范围包括但不限于此：4.1供货范围包括（但不限于)：第五章图纸资料交付5.1 乙方提供的所有图纸及资料应写明甲方名称、项目名称、设备位号、设备名称，并三级签字，标注版次、日期、修改处作修改标识以示区别。
5.2 乙方提交文件中的计量单位采用国际单位制表示，提交文件使用中文，5.3 商务合同签订后天内，乙方向甲方提供下述资料，纸质版x份和电子版x份：5.3.1 各种规格的槽式、梯级式桥架在不同跨距与允许均布荷载的关系曲线或数据表。
5.3.2 各种规格的槽式、梯级式桥架在不同荷载与支吊架跨距时的挠度值。
5.3.3 材料规格、电气及物理参数、材料化学成分、机械性能检验报告及使用说明书。
5.3.4 各种规格电缆桥架样本。
5.4 随机装箱文件5.4.1 产品合格证。
5.4.2 出厂试验报告。
5.4.3 提供产品安装、敷设、使用说明书。
5.4.4 装箱清单。
5.5 ：第六章质量控制检验试验与甲方监造6.1 乙方向甲方提供下列内容的检验和试验报告：6.1.1 试验总的要求电缆桥架及其各组成部分均应按GB和IEC有关标准和技术要求进行试验；并且在出厂试验时尚须遵守和执行本技术规格书的规定和要求。
