电缆桥架规范标准电缆桥架是一种用于支撑、保护和安装电缆的设备，广泛应用于工业和建筑领域。
为了确保电缆桥架的安全可靠使用，制定了一系列的规范标准，以规范其设计、安装和维护。
本文将对电缆桥架规范标准进行介绍和解析，以便相关从业人员更好地理解和遵守这些标准。
一、材料选用。
电缆桥架的材料应符合国家标准，具有良好的机械性能和耐腐蚀性能。
常用的材料包括镀锌钢、不锈钢等，其规格和尺寸应符合相关标准要求。
二、设计要求。
电缆桥架的设计应满足工程需要，保证其承载能力和稳定性。
在设计过程中，应考虑到电缆的数量、重量以及布置方式，合理确定桥架的尺寸和布置方案。
三、安装规范。
在进行电缆桥架的安装过程中，应按照相关标准和规范进行操作。
安装时应注意桥架的水平度和垂直度，保证其稳固可靠。
同时，还应注意电缆的敷设方式和固定方法，确保电缆在桥架上的安全使用。
四、防腐措施。
由于电缆桥架通常用于室外或潮湿环境中，因此防腐措施显得尤为重要。
在选用材料和进行表面处理时，应考虑到其防腐性能，以延长电缆桥架的使用寿命。
五、维护管理。
电缆桥架的维护管理应定期进行，包括清洁、检查和涂漆等工作。
及时发现并处理电缆桥架的问题，可以有效延长其使用寿命，保障电缆的安全运行。
六、使用注意事项。
在使用电缆桥架时，应注意避免超载和振动，定期检查桥架的状态，并及时处理发现的问题。
同时，还应注意电缆的敷设和连接，确保其安全可靠。
总结。
电缆桥架规范标准的制定是为了保障电缆系统的安全运行，遵守这些标准可以有效预防事故的发生，保护设备和人员的安全。
因此，相关从业人员应严格遵守这些标准，确保电缆桥架的安全可靠使用。
以上就是对电缆桥架规范标准的介绍和解析，希望能对相关人员有所帮助。
同时也提醒大家，要时刻关注相关标准的更新和变化，以便及时调整和改进工作中的操作方式，确保符合最新的要求和规定。
电缆桥架敷设规范
电缆桥架敷设规范电缆桥架敷设规范是指在建筑物内或建筑物之间敷设电缆桥架时的相关要求和规定。
下面是关于电缆桥架敷设规范的一些要点，供参考：一、电缆桥架基本要求1. 电缆桥架的选型要符合设计要求，并且经过合理的计算和承重测试，能够承受所有敷设的电缆和设备负载。
2. 电缆桥架的安装要稳固可靠，不得有松动、断裂、变形等情况。
3. 电缆桥架的接头要牢固，无松动和接触不良现象。
4. 电缆桥架的表面要经防腐处理，确保长时间使用不生锈。
5. 电缆桥架的颜色要与周围环境协调一致，不得使用明显不符合要求的颜色。
二、电缆桥架敷设细则1. 电缆桥架的敷设应沿墙面、天花板等允许的部位进行。
2. 电缆桥架之间的间距应根据电缆大小、敷设方式、承重要求等因素进行合理配置。
3. 电缆桥架的弯曲半径不得小于其规定值，以避免电缆过度弯曲造成的损坏。
4. 电缆桥架的高度要根据电缆规格确定，保证电缆在通道内有足够的空间，并且很容易安装和维护。
5. 电缆桥架敷设要保证通道的整洁，不得有乱丢杂物和容易引起人员跌倒的障碍物。
6. 电缆桥架的固定应使用合适的夹具，确保固定牢固可靠，不得出现松动现象。
三、电缆敷设要求1. 电缆在电缆桥架中的敷设要符合设计图纸要求，确保电缆的起始点和终点正确无误。
2. 电缆的弯曲半径要符合电缆的规定要求，以避免电缆的损坏和寿命缩短。
3. 电缆在敷设过程中要避免出现扭曲、压损、剥皮、鼓包等情况，影响电缆的安全和使用寿命。
4. 电缆在敷设过程中要避免与其他设备和电缆相互干扰，以防止信号受到干扰和损坏。
5. 电缆在电缆桥架上的固定要牢固可靠，不得出现松动和脱落现象。
以上是关于电缆桥架敷设规范的一些要点，供参考。
在实际操作中，根据具体情况还需依据相关标准和规范进行具体操作。

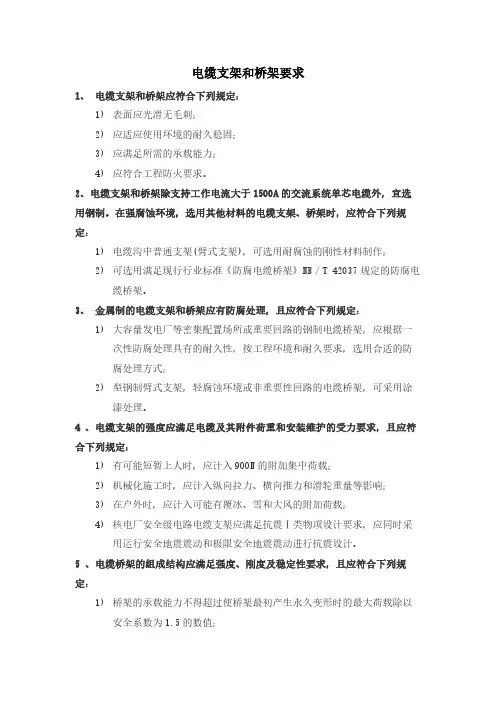

电缆支架和桥架要求
电缆支架和桥架要求1、电缆支架和桥架应符合下列规定：1)表面应光滑无毛刺；2)应适应使用环境的耐久稳固；3)应满足所需的承载能力；4)应符合工程防火要求。
2、电缆支架和桥架除支持工作电流大于1500A的交流系统单芯电缆外，宜选用钢制。
在强腐蚀环境，选用其他材料的电缆支架、桥架时，应符合下列规定：1)电缆沟中普通支架(臂式支架)，可选用耐腐蚀的刚性材料制作；2)可选用满足现行行业标准《防腐电缆桥架》NB／T 42037规定的防腐电缆桥架。
3、金属制的电缆支架和桥架应有防腐处理，且应符合下列规定：1)大容量发电厂等密集配置场所或重要回路的钢制电缆桥架，应根据一次性防腐处理具有的耐久性，按工程环境和耐久要求，选用合适的防腐处理方式；2)型钢制臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可采用涂漆处理。
4 、电缆支架的强度应满足电缆及其附件荷重和安装维护的受力要求，且应符合下列规定：1)有可能短暂上人时，应计入900N的附加集中荷载；2)机械化施工时，应计入纵向拉力、横向推力和滑轮重量等影响；3)在户外时，应计入可能有覆冰、雪和大风的附加荷载；4)核电厂安全级电路电缆支架应满足抗震Ⅰ类物项设计要求，应同时采用运行安全地震震动和极限安全地震震动进行抗震设计。
5 、电缆桥架的组成结构应满足强度、刚度及稳定性要求，且应符合下列规定：1)桥架的承载能力不得超过使桥架最初产生永久变形时的最大荷载除以安全系数为1.5的数值；2)梯架、托盘在允许安全工作载荷作用下的相对挠度值，钢制不宜大于1／200；铝合金制不宜大于1／300；3)钢制托臂在允许承载下的偏斜与臂长比值不宜大于1／100；4)核电厂安全级电路电缆桥架应满足抗震Ⅰ类物项设计要求，应同时采用运行安全地震震动和极限安全地震震动进行抗震设计。
6 、电缆支架型式选择应符合下列规定：1)明敷的全塑电缆数量较多，或电缆跨越距离较大时，宜选用电缆桥架；2)除本条第1款规定的情况外，可选用普通支架、吊架。
电缆桥架国家标准
电缆桥架国家标准(2010-01-26 22:25:30)转载标签：分类：电工电气杂谈电缆桥架国家标准,设计规范第一章总则钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。
本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。
桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。
电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。
第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。
桥架可包含下列结构类型：一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。
二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。
三、梯架：是由侧边与若干个横档构成的梯形部件。
四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。
桥架可包含下列结构品种：一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。
二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种；2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；7.垂直四通：在同一垂直面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；8.变径直通：在同一平面上连接不同宽度或高度的托盘、梯架的部件。
电缆桥架的选择和选型注意事项
电缆桥架的选择和选型注意事项1．电缆桥架的选择1．1在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。
1．2电缆桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。
电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。
1．3电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。
对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。
1．4电缆桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。
其整体耐火性能应满足国家有关规范或标准的要求。
在工程防火要求较高的场所．不宜采用铝合金电缆桥架。
1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。
1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。
1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；(3) 应急照明和其他照明的电缆：(4)电力，控制和电信电缆。
若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
1．8当钢制电缆桥架直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。
1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40％-50％，控制电缆可取50％。

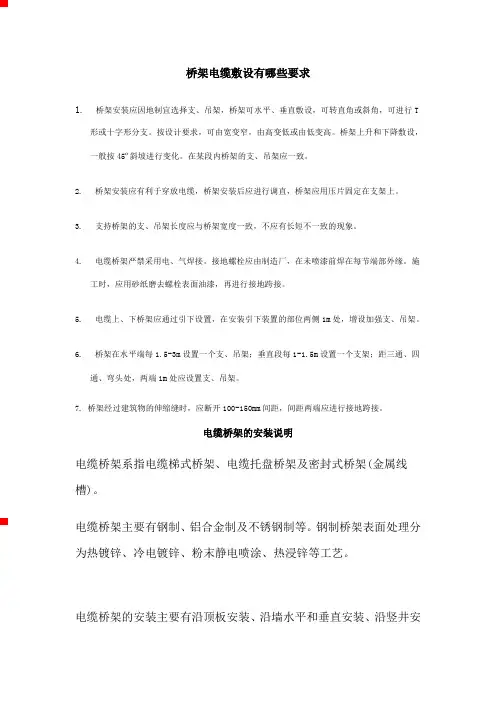

桥架电缆敷设有哪些要求
桥架电缆敷设有哪些要求1.桥架安装应因地制宜选择支、吊架，桥架可水平、垂直敷设，可转直角或斜角，可进行T形或十字形分支。
按设计要求，可由宽变窄，由高变低或由低变高。
桥架上升和下降敷设，一般按45º斜坡进行变化。
在某段内桥架的支、吊架应一致。
2.桥架安装应有利于穿放电缆，桥架安装后应进行调直，桥架应用压片固定在支架上。
3.支持桥架的支、吊架长度应与桥架宽度一致，不应有长短不一致的现象。
4.电缆桥架严禁采用电、气焊接。
接地螺栓应由制造厂，在未喷漆前焊在每节端部外缘。
施工时，应用砂纸磨去螺栓表面油漆，再进行接地跨接。
5.电缆上、下桥架应通过引下设置，在安装引下装置的部位两侧1m处，增设加强支、吊架。
6.桥架在水平端每1.5-3m设置一个支、吊架；垂直段每1-1.5m设置一个支架；距三通、四通、弯头处，两端1m处应设置支、吊架。
7. 桥架经过建筑物的伸缩缝时，应断开100-150mm间距，间距两端应进行接地跨接。
电缆桥架的安装说明电缆桥架系指电缆梯式桥架、电缆托盘桥架及密封式桥架(金属线槽)。
电缆桥架主要有钢制、铝合金制及不锈钢制等。
钢制桥架表面处理分为热镀锌、冷电镀锌、粉末静电喷涂、热浸锌等工艺。
电缆桥架的安装主要有沿顶板安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。
安装所用支(吊)架可选用成品或自制。
支(吊)架的固定方式主要有预埋铁件上焊接、膨胀螺栓固定等。
吊装金属线槽主要用于室内灯具安装时使用。
施工时要按已批准的设计进行，一般要求如下。
1.金属线槽布线(1) 金属线槽布线一般适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。
(2) 同一回路的所有相线和中性线，应敷设在同一金属线槽内。
同一路径无防干扰要求的线路，可敷设于同一金属线槽内。
线槽内电线或电缆的总截面(包括外护层)不应超过线槽内截面的20%，载流导线不宜超过30根。
电缆桥架规范标准
电缆桥架规范标准电缆桥架是一种用于托管电缆、电线以及其他电力、通讯线缆的设备。
它起到了保护电缆的作用，同时也能够使电缆整齐有序地布置，从而方便维护和管理。
为了确保电缆桥架的安全可靠性，各个国家都制定了相应的规范标准。
以下是电缆桥架规范标准的一些要点。
1.设计与安装电缆桥架的设计与安装应符合国家相关标准和规范。
设计时应考虑到电缆的负载和尺寸，确保电缆能够平稳布置并确保安全。
安装过程中应遵循正确的步骤，避免安装错误或不规范造成的安全隐患。
2.材料选择电缆桥架的材料选择应符合国家相关标准。
常见的材料包括钢材、铝合金等，这些材料具有良好的强度和耐腐蚀能力。
选择合适的材料能够提高电缆桥架的使用寿命和可靠性。
3.尺寸要求电缆桥架的尺寸应符合国家相关标准。
尺寸要求不仅包括电缆桥架的长度和宽度，还包括横截面形状、高度和接缝的要求等。
合理的尺寸要求可以使电缆桥架更加适应不同的布线环境，并能够满足不同项目的需求。
4.安全性能电缆桥架应具有良好的安全性能，能够禁止非授权人员接触电缆。
在设计和安装过程中，应考虑电缆桥架的防火、防水和防腐蚀等性能。
同时，电缆桥架的接地和接触电阻等参数也需要符合相关标准，确保电缆桥架的安全可靠性。
5.维护与检测电缆桥架的维护与检测应符合国家相关标准和规范。
定期对电缆桥架进行检查，及时发现和修复可能存在的问题，确保电缆桥架的正常运行。
总之，电缆桥架规范标准旨在确保电缆桥架的安全、可靠和高效使用。
电缆桥架制造商和施工人员应积极遵循这些规范标准，在设计、材料选择、安装、维护和检测等方面加强管理，为用户提供高质量的电缆桥架产品和服务。
电缆桥架设计规范
电缆桥架设计规范
引言
本文档为电缆桥架设计的规范指南，旨在确保电缆桥架的安全、可靠和优化设计。
电缆桥架是一种用于支撑和保护电缆的结构，被
广泛应用于建筑物、工业设施和基础设施中。
本规范将详细说明电
缆桥架的设计要求和标准。
设计要求
以下是电缆桥架设计中的关键要求：
1. 承载能力：电缆桥架的设计应根据实际使用负载计算承载能力，确保足够的强度和稳定性。
2. 安全性：电缆桥架的设计应满足安全要求，以预防意外事故
的发生。
在设计中应考虑防滑、防火和防腐等特殊安全需求。
3. 可维护性：电缆桥架的设计应便于检修和维护，以保障电缆
系统的可靠运行。
4. 美观性：电缆桥架的设计应与周围环境协调一致，符合建筑美学和功能需求。
设计标准
电缆桥架的设计应符合以下标准：
1. 国家标准：参考国家相关标准，如《电缆桥架工程施工及验收规范》（GB/T ），进行设计。
2. 行业标准：参考行业内电缆桥架设计的最佳实践和标准，例如《电缆桥架设计手册》（TIA 569-C）和《电缆桥架设计规范》（NEMA VE1）等。
3. 建筑标准：考虑建筑物的结构和功能，符合建筑设计相关标准，如《建筑电气工程设计规范》（GB ）。
4. 环境标准：考虑电缆桥架所在环境的特点，符合相关环境保护标准和规定。
总结
本文档提供了电缆桥架设计的规范要求和标准，设计人员在进行电缆桥架设计时应严格遵循这些要求和标准，以确保电缆桥架的安全、可靠和优化设计。
同时，也可参考相关国家、行业、建筑和环境标准进行细化和补充。
