洛阳铲灌注桩现场施工方法

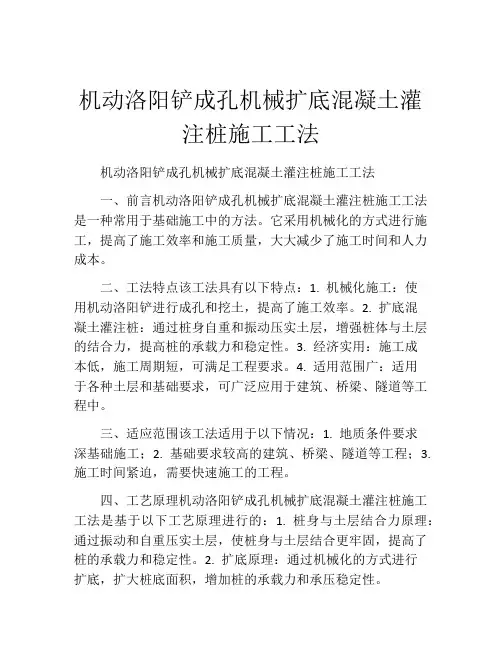

机动洛阳铲成孔机械扩底混凝土灌注桩施工工法(2)
机动洛阳铲成孔机械扩底混凝土灌注桩施工工法机动洛阳铲成孔机械扩底混凝土灌注桩施工工法一、前言机动洛阳铲成孔机械扩底混凝土灌注桩施工工法是一种常用于基础施工中的方法。
它采用机械化的方式进行施工，提高了施工效率和施工质量，大大减少了施工时间和人力成本。
二、工法特点该工法具有以下特点：1. 机械化施工：使用机动洛阳铲进行成孔和挖土，提高了施工效率。
2. 扩底混凝土灌注桩：通过桩身自重和振动压实土层，增强桩体与土层的结合力，提高桩的承载力和稳定性。
3. 经济实用：施工成本低，施工周期短，可满足工程要求。
4. 适用范围广：适用于各种土层和基础要求，可广泛应用于建筑、桥梁、隧道等工程中。
三、适应范围该工法适用于以下情况：1. 地质条件要求深基础施工；2. 基础要求较高的建筑、桥梁、隧道等工程；3. 施工时间紧迫，需要快速施工的工程。
四、工艺原理机动洛阳铲成孔机械扩底混凝土灌注桩施工工法是基于以下工艺原理进行的：1. 桩身与土层结合力原理：通过振动和自重压实土层，使桩身与土层结合更牢固，提高了桩的承载力和稳定性。
2. 扩底原理：通过机械化的方式进行扩底，扩大桩底面积，增加桩的承载力和承压稳定性。
五、施工工艺该工法的施工工艺分为以下几个阶段：1.准备阶段：对施工区域进行清理，确定施工方案和施工参数。
2. 成孔阶段：利用机动洛阳铲进行成孔，控制成孔深度和直径。
3. 振动压实阶段：在桩孔中进行振动，压实土层，加固桩身与土层的结合。
4. 灌注混凝土阶段：在桩孔中灌注混凝土，操作人员根据混凝土特性和桩孔尺寸进行灌注。
5. 桩头处理阶段：对灌注桩的桩头进行加固处理，确保桩头的承载力和稳定性。
六、劳动组织施工过程中需要合理组织劳动力，确保施工进度和质量。
劳动组织应考虑施工人员数量、操作技术要求等因素。
七、机具设备该工法所需的机具设备主要包括机动洛阳铲、振动台、混凝土搅拌机等。
这些机具设备具有高效、稳定和安全的特点，操作简单。
机械洛阳铲成孔灌注桩专项施工方案
机械洛阳铲成孔灌注桩专项施工方案一、施工前准备1、施工前必须对施工现场进行清理，将现场内的障碍物、杂物和其它不需要的东西清理干净，以便正常进行施工。
2、参照设计图纸，在施工现场加固设备，如固定起重机、安装吊篮、安装钢管支撑体系等。
并在现场设置作业平台和危险警示标志。
3、检查施工现场设施的完好性和运转情况，如：操作面板的正常工作，钻机和起重机是否正常，水泵管道是否有破裂现象等等。
4、施工中需要使用的施工机具要经过检查安全性能，机器设备的电源需与施工用电设施紧密连接，以便确保施工设备的正常运转。
5、施工前要对作业区域进行必要的防护措施，如搭设结合实际的防护网、设置警示标志等。
必要时，要在洛阳铲成孔灌注桩施工现场进行埋深测量、探测、探视等措施。
6、在施工现场加强协调与指挥，确保施工设备、施工人员和施工材料可以及时正确的到达需要作业的地点上下料。
二、洛阳铲成孔灌注桩施工1、施工机具的组装与调试:(1)钻机洛阳铲成孔灌注桩的施工首先需要钻机，在钻机上安装好钻头，目标是在孔洞内的土层中钻出直径适合的洞壁。
粘土、砂岩、黏土等物质。
(2)振动杆安装好振动杆后，需按照设计要求进行振动振捣，以便将土粉和水流排放至孔底，从而增加加固效果。
(3)水泥罐在振动中，钻孔内的土粉和水将被混合，接着水泥罐就要派上用场了，以确保钢筋混凝土均匀施工且没有沉降，从而使加固效果提升到最高水平。
2、施工流程(1)铲孔首先需要在施工的位置上进行试验铲孔，以确定需要铲开多少空间能达到预期的加固效果。
铲孔时，需要安装龙门起重机、专业工具和其它必要的设备，以适应施工过程中各种环境的变化。
(2)加固当洛阳铲成孔灌注桩完成铲孔之后，即进入加固环节。
在加固前，需要安装振动杆以振动混凝土，然后将混凝土灌注至钻孔中，以便牢固地固定钢筋。
(3)布置钢筋灌注混凝土之后，要注意将钢筋插入其中，以便将其浇筑成钢筋混凝土。
在布置钢筋的过程中，钢筋之间的距离要恰到好处，避免在混凝土浇筑过程中钢筋产生移位现象。

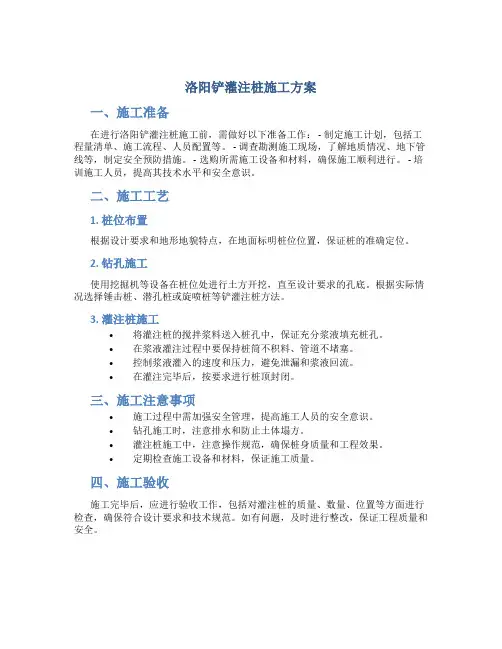

洛阳铲灌注桩施工方案
洛阳铲灌注桩施工方案一、施工准备在进行洛阳铲灌注桩施工前，需做好以下准备工作： - 制定施工计划，包括工程量清单、施工流程、人员配置等。
- 调查勘测施工现场，了解地质情况、地下管线等，制定安全预防措施。
- 选购所需施工设备和材料，确保施工顺利进行。
- 培训施工人员，提高其技术水平和安全意识。
二、施工工艺1. 桩位布置根据设计要求和地形地貌特点，在地面标明桩位位置，保证桩的准确定位。
2. 钻孔施工使用挖掘机等设备在桩位处进行土方开挖，直至设计要求的孔底。
根据实际情况选择锤击桩、潜孔桩或旋喷桩等铲灌注桩方法。
3. 灌注桩施工•将灌注桩的搅拌浆料送入桩孔中，保证充分浆液填充桩孔。
•在浆液灌注过程中要保持桩筒不积料、管道不堵塞。
•控制浆液灌入的速度和压力，避免泄漏和浆液回流。
•在灌注完毕后，按要求进行桩顶封闭。
三、施工注意事项•施工过程中需加强安全管理，提高施工人员的安全意识。
•钻孔施工时，注意排水和防止土体塌方。
•灌注桩施工中，注意操作规范，确保桩身质量和工程效果。
•定期检查施工设备和材料，保证施工质量。
四、施工验收施工完毕后，应进行验收工作，包括对灌注桩的质量、数量、位置等方面进行检查，确保符合设计要求和技术规范。
如有问题，及时进行整改，保证工程质量和安全。
五、施工总结洛阳铲灌注桩施工是一项复杂的工程，需要全面的准备工作和细致的操作过程。
只有严格按照施工方案和要求开展施工，才能保证工程质量和安全。
在今后的工程实践中，我们将继续总结经验，提高施工水平，为工程建设贡献力量。
以上为洛阳铲灌注桩施工方案的详细说明，希望对您有所帮助。
洛阳铲灌注桩现场施工方法
洛阳铲灌注桩现场施工方法
1.前期准备：
-预先进行现场勘测，确定施工的地理环境和地质条件，并制定相应的施工方案；
-进行土质勘探，确定钻孔深度和直径，并了解地下水位情况；
-对施工场地进行清理，确保施工无障碍；
-准备好施工所需的设备、材料和人员。
2.钻孔施工：
-根据设计要求确定钻孔位置和孔径，用液压挖机挖掘钻孔；
-根据设计要求进行孔壁保护，通常采用套管或者钢板护壁等方法；
-定期检查孔径的垂直度和直径大小，避免孔壁塌方和孔径偏差。
3.钢筋骨架制作：
-按照设计要求将钢筋切割、弯曲和焊接成骨架，在施工现场制作好后运输至现场；
-对钢筋骨架进行质量检查，确保骨架的质量和安全性。
4.灌注混凝土：
-在铲灌注桩的施工现场，根据设计要求调配好混凝土，并准备好混凝土泵车；
-用混凝土泵车将混凝土从车辆中输送至铲孔中，同时通过振捣杆进行振捣，以保证混凝土的均匀流动和密实度；
-在灌注过程中进行质量控制，例如检查混凝土的流动性、坍落度等
指标，确保灌注质量。
5.确认桩顶标高：
-对灌注完成的桩进行一定时间的养护，保证混凝土的强度发展；
-使用水准仪或者全站仪对桩顶标高进行测量和调整，确保桩顶标高
的准确性；
-进行一次最终的质量验收，包括桩的强度、标高等项目。
总结：
洛阳铲灌注桩是一种常见的基础施工方法，施工时需要进行前期准备、钻孔施工、钢筋骨架制作、灌注混凝土和确认桩顶标高等步骤。
在每个步
骤中都需要严格按照设计要求和施工规范进行操作，确保施工质量和安全。
同时，在施工过程中进行质量控制和检查，及时发现和处理问题，最终保
证灌注桩的质量和使用性能。

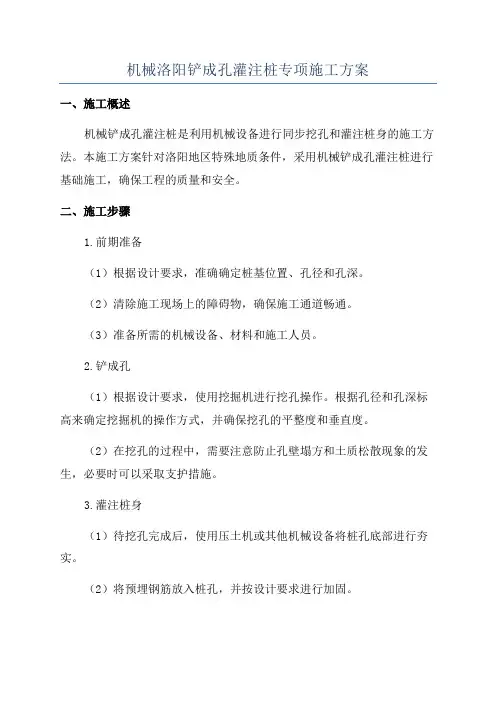

机械洛阳铲成孔灌注桩专项施工方案
机械洛阳铲成孔灌注桩专项施工方案一、施工概述机械铲成孔灌注桩是利用机械设备进行同步挖孔和灌注桩身的施工方法。
本施工方案针对洛阳地区特殊地质条件，采用机械铲成孔灌注桩进行基础施工，确保工程的质量和安全。
二、施工步骤1.前期准备（1）根据设计要求，准确确定桩基位置、孔径和孔深。
（2）清除施工现场上的障碍物，确保施工通道畅通。
（3）准备所需的机械设备、材料和施工人员。
2.铲成孔（1）根据设计要求，使用挖掘机进行挖孔操作。
根据孔径和孔深标高来确定挖掘机的操作方式，并确保挖孔的平整度和垂直度。
（2）在挖孔的过程中，需要注意防止孔壁塌方和土质松散现象的发生，必要时可以采取支护措施。
3.灌注桩身（1）待挖孔完成后，使用压土机或其他机械设备将桩孔底部进行夯实。
（2）将预埋钢筋放入桩孔，并按设计要求进行加固。
（3）准备混凝土，按设计要求进行拌和，并使用搅拌罐车将混凝土输送至桩孔中。
（4）从桩孔底部开始，缓慢地将混凝土注入孔内，同时使用长杆进行震动，以排除孔内的空气和减少混凝土的气泡。
4.桩顶处理（1）待混凝土灌注完成后，使用振动器对桩顶进行表面平整处理，确保桩顶的平整度和垂直度。
（2）对桩顶进行养护，保持其在施工过程中的强度和稳定性。
5.施工质量控制（1）对挖孔的平整度进行检测，确保其符合设计要求。
（2）对桩身的混凝土进行抗压强度检测，确保其符合设计要求。
（3）对钢筋的布设情况进行检查，确保其与设计要求一致。
（4）及时进行施工记录和档案整理，对施工过程进行全程监控和掌握。
三、施工安全措施1.根据现场实际情况，合理安排挖孔和灌注作业的顺序，避免作业人员交叉作业，减少安全风险。
2.严格遵守机械设备的使用规范，确保其正常运行和操作安全。
3.施工现场设置警示标志，确保施工区域的安全隔离和警示。
4.加强施工人员的安全培训，提高他们对安全事故的识别和应对能力。
5.定期检查施工设备和道具的安全性能，并保持其良好状态。
6.设立专门的施工现场管理人员，负责对施工过程进行管理和监督。

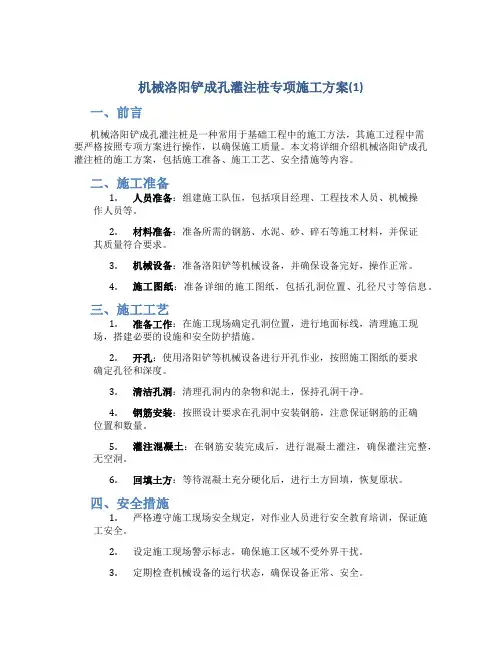

机械洛阳铲成孔灌注桩专项施工方案(1)
机械洛阳铲成孔灌注桩专项施工方案(1)一、前言机械洛阳铲成孔灌注桩是一种常用于基础工程中的施工方法，其施工过程中需要严格按照专项方案进行操作，以确保施工质量。
本文将详细介绍机械洛阳铲成孔灌注桩的施工方案，包括施工准备、施工工艺、安全措施等内容。
二、施工准备1.人员准备：组建施工队伍，包括项目经理、工程技术人员、机械操作人员等。
2.材料准备：准备所需的钢筋、水泥、砂、碎石等施工材料，并保证其质量符合要求。
3.机械设备：准备洛阳铲等机械设备，并确保设备完好，操作正常。
4.施工图纸：准备详细的施工图纸，包括孔洞位置、孔径尺寸等信息。
三、施工工艺1.准备工作：在施工现场确定孔洞位置，进行地面标线，清理施工现场，搭建必要的设施和安全防护措施。
2.开孔：使用洛阳铲等机械设备进行开孔作业，按照施工图纸的要求确定孔径和深度。
3.清洁孔洞：清理孔洞内的杂物和泥土，保持孔洞干净。
4.钢筋安装：按照设计要求在孔洞中安装钢筋，注意保证钢筋的正确位置和数量。
5.灌注混凝土：在钢筋安装完成后，进行混凝土灌注，确保灌注完整，无空洞。
6.回填土方：等待混凝土充分硬化后，进行土方回填，恢复原状。
四、安全措施1.严格遵守施工现场安全规定，对作业人员进行安全教育培训，保证施工安全。
2.设定施工现场警示标志，确保施工区域不受外界干扰。
3.定期检查机械设备的运行状态，确保设备正常、安全。
五、总结机械洛阳铲成孔灌注桩是一种常用的基础施工方法，通过严格按照专项施工方案进行操作，可以确保施工质量，提高工程的安全性和可靠性。
在实际施工中，施工人员应严格遵守施工规范和安全要求，保证施工过程顺利进行，达到预期效果。
洛阳铲钢筋砼灌注桩施工方案
洛阳铲钢筋砼灌注桩施工方案一、施工准备1.确定施工区域：根据设计要求，在场地上确定灌注桩的位置和数量。
2.场地清理：清除场地上的杂草、碎石等杂物，确保施工区域干净整洁。
3.引导交通：在施工区域周围设置防护栏和警示标志，引导交通，确保施工安全。
二、工具和材料准备1.工具：准备好洛阳铲和其他必要的施工工具。
2.材料：准备好水泥、砂、石子、钢筋等施工所需的材料。
三、施工步骤1.洛阳铲开挖：根据设计要求，用洛阳铲挖掘桩基坑，保持坑底平整，坑壁垂直。
2.钢筋安装：根据设计要求，在桩基坑内安装钢筋筋架，确保钢筋的垂直度和位置准确。
3.砼浇筑：在钢筋安装完毕后，进行砼浇筑。
将水泥、砂、石子和水按照一定比例混合搅拌后倒入桩基坑中，确保砼的质量和均匀性。
4.振捣和养护：用振捣器对刚浇筑的砼进行振捣，使其充分密实，并进行养护保湿，以确保砼的强度和稳定性。
四、施工注意事项1.钢筋安装：在进行钢筋安装时，要注意其间距和位置的准确性，避免钢筋之间的交叉和错位，以确保桩的强度和稳定性。
2.砼浇筑：在进行砼浇筑时，要注意控制浇筑速度和浇筑高度，保持砼的均匀性和质量。
3.养护保湿：在砼浇筑后，要及时进行养护保湿，避免砼表面过早干燥，影响砼的强度和质量。
五、施工质量控制1.施工方案：根据设计要求，制定详细的施工方案，保证施工过程的顺利进行。
2.施工材料：严格按照标准要求选择和使用施工材料，确保施工质量。
3.施工监督：设立专门的监督人员对施工过程进行监督，及时发现和解决问题，确保施工质量的达标。
通过以上施工方案的具体步骤和注意事项，可以有效地保证洛阳铲钢筋砼灌注桩施工的质量和安全。
同时，根据具体情况，可在方案中进行适当的调整和补充。
洛阳铲砼灌注桩施工方案
盘龙•理想城洛阳铲成孔灌注桩施工组织设计编制人：审核人：审批人：湖北天石基础工程有限责任公司2016年6月15日盘龙•理想城洛阳铲成孔灌注桩施工组织设计一、工程概况盘龙•理想城15#楼在开挖后发现部分(2)粘土层中高岭土含量较多，通过现场浅层平板载荷试验确定，此部分土承载力为300Kpa，不满足原设计要求，所以对此采用地基处理。
为确保整体沉降一致，其余部位也采用地基处理加强。
本工程基础采用机动洛阳铲干作业成孔灌注桩。
工程桩的桩径为？400mn和？450mr两种。
？400mn桩端持力层为(3-1)强风化泥质粉砂岩，桩端进入持力层》0.5m,工程桩有效桩长依据地勘报告约为5.0m,工程桩单桩竖向承载力特征值(Ra) 取500KN ?450mn桩端持力层为(3-1)强风化泥质粉砂岩，桩端进入持力层》4.0m,工程桩有效桩长依据地勘报告约为5.0m,工程桩单桩竖向承载力特征值（Ra）取600KN复合地基承载力特征值取fspk=500kPa。
本工程士0.000的绝对标高为28.300m。
桩身混凝土强度等级为C25,混凝土灌注充盈系数》1.0，混凝土超灌高度为300mm施工重点是对成孔后孔内浮土的强夯处理：机械洛阳铲成孔到成孔到设计要求后，每根桩均采用碎石与水泥（32.5级）各50kg,经人工搅拌后投入到孔底，用重锤强夯5次,对孔底进行夯实吸水处理后，再灌注商品混凝土。
二、施工准备（一）熟悉地质情况认真学习工程地质勘查说明书，了解盘龙理想城15#楼地质情况，发现与图纸设计不符，要准确记录并上报。
（二）施工准备1）施工场地已浇筑混凝土垫层，适宜人员操作，机械安装运转，电、路畅通，具备施工条件。
2）测量放样：由测量人员根据设计桩位准确测量放样出各桩位中心点位置，报监理符合，经和无误后擦能进行下道工序的施工。
（三）施工机械配备我标段拟投入以下机械设备进行钻孔灌注桩的施工：三、施工方案（一）洛阳铲成孔技术特点1）采用机械洛阳铲成孔可以确保桩基施工人员的相对安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理湖南金隅阳光投资有限公司
金隅桃源项目第一期第三批建安工程
洛阳铲基础施工方案
洛阳铲桩基础施工方案
一、编制依据：
1、建设方提供的施工图、总平面图、坐标；
2、《建筑地基处理技术规范》（JGJ79-2002）；
3、《建筑地基基础设计规范》（GB50007-2002）；
二、工程概况：
本工程C10、C19、C20栋基础采用洛阳铲桩，桩基础以全风化板岩或者全风化花岗岩土层为持力层，桩径Φ350，桩长约6m，单桩竖向承载力特征值为350KN。
桩身砼强度等级为C30。
其中C10栋共116根桩、C19栋共151根桩、C20栋共151根桩。
三、施工准备
1、正式进场前应对整套施工设备进行检查，保证设备状态良好，禁止带故障设备进场。
协助甲方作好与基桩施工相关的水、电管线布置工作，保证进场后可立即投入施工。
施工现场内道路应符合设备运输车辆和汽车吊车的行驶要求，保证运输安全。
2、设备组装时应设立隔离区，专人指挥，严格按程序组装，非安装人员不得在组装区域内，以杜
3
1
图3.1灌注桩施工工艺流程图
2、成孔
（1）采用机械成孔
（2）成孔质量标准见表3.2-1 表3.2-1成孔质量标准
（6）根据《建筑地基基础工程质量验收规范
（GB50202-2002）》规定，钢筋笼制作允许偏差见表3.4-1。
表3.4-1钢筋笼制作允许偏差
4、钢筋笼钢筋焊接质量检查
搭接焊接的质量检查，应根据JGJA18-96《钢筋焊接及验收规范》规定，进行外观检查、拉伸试验和冷弯试验。
外观检查时，接头表面不得有横向裂纹；与电极接触处的钢筋表面不得有明显的烧伤；接头处的弯折不得大于4。
钢筋轴线偏移不得大于0.1倍钢筋直径，且不大于2mm。
拉伸试验时，抗拉强度不得低于该级钢筋的规定抗拉强度；试样应呈塑性断裂并断于焊接缝之外。
/
5
（1
（2
（3
（4
（5
放。
6
（1
（2
（31d。
（4
个台班制作两组试块，现场标准养护28天，送实验室进行抗压试验。
五、保证质量、安全及现场文明施工的组织技术措施：
1、施工质量保证措施：
（1）建立强有力的质量保证体系，实行24小时关键岗位责任制，项目部施工员、质量员、技术员、安全员实行24小时值班。
（2）组织施工人员对施工组织设计进行学习，明确岗位责任，严格按照施工工艺及技术要求施工。
（3）维护施工监理的权威，自觉接受监理的监督检查。
（4）严格执行自检、互检、交接检，加强施工材料质量管理和施工工序质量管理。
（5）建立严格的质量奖惩措施，对施工中的偷工减料行为严厉惩处。
（6）因停水、停电造成质量事故时，施工单位应及时处理并报监理方。
2、施工安全保证措施：
（1）建立安全保证体系，设置安全员，负责现场安全施工，施工前对施工人员进行安全交底，施工中进行安全巡查。
（2）加强安全教育，严格执行安全生产制度和操作规程。
（3）对电器系统要有专人负责，所有电器配备漏电保护器。
（4）
（5
（6
作。
（7
3
要进行
以保证（1
（2
（3
（4）加强机具的维护保养、清洗检修工作。
（5）搞好同甲方、监理单位的协调配合工作。
六、雨季施工措施:
本工程施工正值雨季，为保证施工人员、机械、财产的安全和打桩工程保质保量按时完成，特制定以下措施：
1、建立健全值班制度；
2、在场地四周采取有效措施防止雨水进入施工现场；
3、下暴雨时若现场积水较多，应组织工人采取明排等办法迅速抽干，以保证正常施工；
4、机电设备必须装设漏电保护器，电缆、电线应完好，并经常检查，绝缘防护有破损时及时修复；
5、遇有险情及时和甲方联系，搞好协同作战，确保工程顺利进行。
本工程质量要求高，工期短，我们一定要精心组织，精心施工，与建设单位、设计单位、监理单位密切配合，同心协力，创优良、保工期、争名誉，发扬长沙乔口建设有限公司勇于攻坚，勇往直前的精神，在施工中不负众望，再创辉煌。
湖南奉天建设集团有限公司
金隅·桃源项目部
2015年5月。
