SVC及V7000数据迁移说明
说明：V7000的数据迁移与SVC的完全相同，以下为相关实施过程及原理文档。
在进行数据迁移时仅需要迁移切换存储设备，数据迁移完全在线完成。
有效帮助客户节约系统割接时间。
数据迁移过程（示意）数据迁移过程建议采用镜像技术，通过操作系统自身提供的镜像功能，进行数据迁移。
在此过程中，当条件许可，几乎可以完成不停业务的数据迁移（为了安全起见，在某些关键时刻点，建议预留停业时间）。
具体操作过程如下：1.在服务器上安装虚拟存储的设备驱动程序：Datapath2.按照规划将虚拟存储管理的vdisk分配给对应的服务器3.在服务器上执行设备识别程序，识别虚拟存储磁盘4.将虚拟存储磁盘（vpath）填加到待迁移数据所在vg之中5.执行数据镜像（迁移）命令，实现数据迁移，直到原有磁盘的数据完全迁移到虚拟存储6.将原有磁盘依次从vg、操作系统中删除7.此时数据已经完全迁移到虚拟存储，旧存储将进行重新按照新设计方案进行磁盘划分8.将旧存储划分好的磁盘分配给虚拟存储管理设备（称为mdisk），由虚拟存储进行管理，再分配成vdisk，供下一个待迁移系统使用9.按照以上步骤，依次完成旧存储和服务器的数据迁移在以上操作过程中，原则上不需要中断业务，但在数据迁移阶段会有性能下降，安装驱动程序时也可能会影响程序对数据访问，建议选择停业（不需要停机）时间进行。
4.3.1加入现有的SAN对于用户环境中的已有Lun，IBM SVC有一种Image mode运行模式,通过这种模式，当SVC被加入到一个现有的SAN 环境中时，不需要做数据迁移，SVC 把现有的磁盘配置原封不动的继承下来（这是SAN VC的Image mode），这样对服务器上的应用是完全透明的。
Image mode 提供了从已有的磁盘到虚拟的磁盘之间的直接的 BLOCK 的映射关系，保持原来的数据。
下表为具体实施和整合步骤：1.前期准备➢两个数据中心交换机配置表➢两个数据中心原有存储LUN配置表➢两个数据中心主机配置表➢两个数据中心LVM配置表➢远程复制（Metro/Global Mirror）关系对应表2.存储设备配置过程（数据中心1和数据中心2）➢SVC与原有SAN网络连接i.更改Zone配置（添加SVC 的Host Zone和Storage Zone）ii.连接、安装配置SVC（设置主机连接方式）➢新存储ST3设备配置，RAID配置，LUN划分。
HP全闪存存储解决方案v2
应用创新：将存储技术与各行业应用相结合，提供定制化的存储解决方案
02
服务创新：提供全面的技术支持和售后服务，满足客户需求
03
合作创新：与合作伙伴共同研发，共享创新成果，推动行业发展
04
谢谢
演讲人
HP全闪存存储解决方案v2
目录
01.
概述
02.
核心技术
03.
应用场景与功能
04.
部署与实施
05.
应急处理措施
06.
实践与展望
1
概述
解决方案简介
提供丰富的数据保护功能，如快照、克隆、复制等，确保数据安全可靠。
4
支持虚拟化环境，如VMware、Hyper-V等，实现存储资源的灵活分配和管理。
3
应用场景与功能
数据中心
优势：降低能耗，提高存储效率，降低TCO（总拥有成本）
功能：提供高性能、低延迟的存储解决方案
特点：全闪存架构，支持高并发访问
应用场景：适用于大型数据中心、云计算中心等
云计算
云计算的定义：一种基于互联网的计算模式，通过虚拟化技术将计算资源、存储资源和网络资源整合在一起，为用户提供按需使用的服务。
6
实践与展望
成功案例
某大型银行采用HP全闪存存储解决方案v2，提高了业务处理速度和稳定性。
01
一家跨国企业使用HP全闪存存储解决方案v2，实现了数据实时分析和快速决策。
02
某政府机构采用HP全闪存存储解决方案v2，提高了公共服务效率和数据安全。
03
一家医疗集团使用HP全闪存存储解决方案v2，实现了医疗数据的高效管理和分析。
测试工具：自动化测试工具、性能分析工具等
优化目标：提高系统性能、降低延迟、提高可用性等

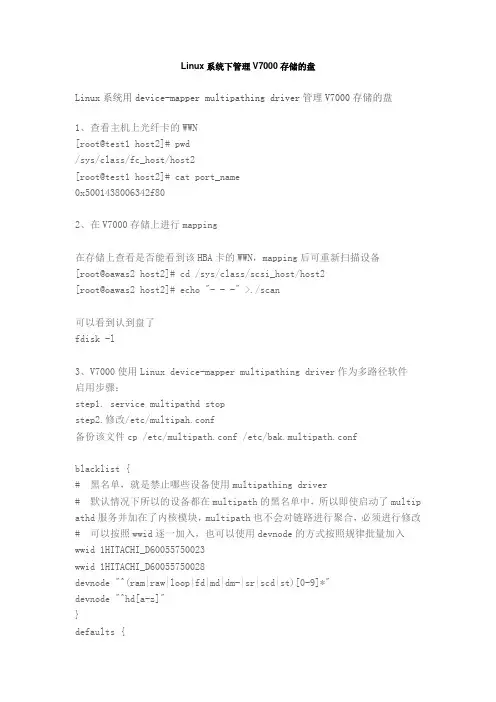

Linux系统下管理V7000存储的盘.docx
Linux系统下管理V7000存储的盘Linux系统用device-mapper multipathing driver管理V7000存储的盘1、查看主机上光纤卡的WWN[root@test1 host2]# pwd/sys/class/fc_host/host2[root@test1 host2]# cat port_name0x5001438006342f802、在V7000存储上进行mapping在存储上查看是否能看到该HBA卡的WWN，mapping后可重新扫描设备[root@oawas2 host2]# cd /sys/class/scsi_host/host2[root@oawas2 host2]# echo "- - -" >./scan可以看到认到盘了fdisk -l3、V7000使用Linux device-mapper multipathing driver作为多路径软件启用步骤：step1. service multipathd stopstep2.修改/etc/multipah.conf备份该文件cp /etc/multipath.conf /etc/bak.multipath.confblacklist {# 黑名单，就是禁止哪些设备使用multipathing driver# 默认情况下所以的设备都在multipath的黑名单中，所以即使启动了multip athd服务并加在了内核模块，multipath也不会对链路进行聚合，必须进行修改# 可以按照wwid逐一加入，也可以使用devnode的方式按照规律批量加入wwid 1HITACHI_D60055750023wwid 1HITACHI_D60055750028devnode "^(ram|raw|loop|fd|md|dm-|sr|scd|st)[0-9]*"devnode "^hd[a-z]"}defaults {# 默认情况下multipath生成dm设备之后，会同时在/dev/mapper/下生成以磁盘wwid为名的符号链接指向对应的dm设备。
IBM V7000存储介绍与竞争分析
友商同类产品， 使用IBM基本 使用手册的厚 无需人员管理 度
Easy Tier Learning
对数据库可应用完全透明，不需修改软件配置和参数 不需要人为辨识热点数据如索引 不需要人为迁移文件和卷 只要打开该功能即可自动执行了！
Easy Tier Movement
针对需要高可用和数据迁移的客户
Enterprise
Only SONAS is positioned for Scale-out NAS
N series
For clients requiring: NAS storage Simple two-site high availability
Storwize V7000out Unified Storwize V7000 Unified nudges DS5000 and For clients requiring: Rack-mounted midrange with sophisticated software functions is now also being pushed into N storage series territory Midrange Breakthrough ease of use and management
最大配置
主机（FC）： 主机（iSCSI） 原始容量： 缓存： 驱动器： 磁盘类型： 1024 FC端口： 32x8Gb 256 以太网端口： 16x1Gb 144TB （选件）： 16x10Gb 64GB 卷： 8192 48 LFF或96 SFF or mix SAS、NL-SAS、SSD
扩展Storwize V7000的容量和吞吐量 实现将工作负载和处理分配到其他控 制机柜中
存储高可用解决方案
目录第1章存储高可用性给业务连续运营提供保障 (1)1.1为什么要构建存储高可用性解决方案 (1)1.2存储高可用性解决方案简述 (2)1.3存储高可用性解决方案价值 (2)第2章IBM存储高可用性解决方案介绍 (3)2.1存储高可用性的内容 (3)2.2存储高可用性方案的主要实现方式 (4)第3章IBM高可用性存储产品介绍 (11)3.1 IBM SYSTEM STORGE DS8000 TURBO系列存储产品 (11)3.2 IBM SYSTEM STORAGE DS5000系列存储产品 (17)3.3 IBM SYSTEM STORAGE DS4000系列存储产品 (20)第4章为什么选择IBM (22)第5章IBM中国公司简介 (23)第1章存储高可用性给业务连续运营提供保障1.1 为什么要构建存储高可用性解决方案随着社会的发展和科技的进步，企业越来越依赖于数据处理来进行业务运营，对IT 系统的依赖性也随之增加。
一旦数据由于某种原因丢失，就有可能造成整个组织在运营上的重大不便和经济损失，企业的信誉也将受到影响。
如果核心数据丢失，严重时完全有可能造成整个企业的瘫痪。
所以保证企业的业务连续运营及数据处理的高可靠性和高可用性，就成为所有IT 人员在建设IT 基础架构中首先要考虑的问题。
显然，企业所面临的风险和挑战来自多方面：•无法预知的IT 硬件设备的损坏、断电、火灾、自然灾害、恐怖袭击等，造成数据丢失或业务的突然中断；•系统人员误操作造成意外宕机或关键数据丢失，无法避免；•手段频多的黑客攻击、病毒入侵、垃圾邮件、网络与系统的漏洞，造成网络瘫痪、系统崩溃；•用户需要实时应用与访问机密、关键数据，向企业的服务提出更高的要求；•行业与政府的标准与法规的不断变化，进一步增加了企业的压力与成本。
信息是企业的最宝贵的资产之一；集中的数据备份、恢复和管理已经成为企业数据存储管理的重要任务。
企业需要的是：•数据与存储系统的高可用性，保证数据7X24 小时的连续访问；•将现有的存储技术集成，创造出一种更有效的数据存储管理，实现高效、高可靠性、低成本的数据管理；•需要一套成熟度高，业内应用广泛的企业级软硬件整体解决方案；•需要对企业现有的数据库、邮件系统、文件服务器以及各种应用系统进行集中化、自动化的基于策略的保护；•易于IT部门日常的管理维护，界面友好，可操作性强；•能够符合企业日后发展需求，对异构平台有很好的支持，可以满足将来远程数据灾备的需求；•一旦发生灾难(洪水、地震、火灾等)，或者人为灾难(用户失误、磁盘失效等)导致数据丢失或者业务中断时，能够快速及时地恢复数据，保证业务的连续运行。
V7000存储自我总结硬盘更换流程
V7000 硬盘更换流程V7000的管理IP地址，连接后，选择登入：选择Pool——Internal Storage，即可查看所有硬盘槽位。
找到报错的硬盘硬盘Item的右键菜单中有Indentify选项点亮指示灯。
列表中的DriveID编号并非物理Slot号，请注意对应关系，查看“d irver slot”找到正确的盘位。
*需要注意的是，如果硬盘已经处于Failed状态，那么它的Status会变为Offline，此时硬盘物理指示灯的状态是全灭的还有集中状态，比如unused状态和degradd状态。
查看硬盘是否仍然从属于某个Volume如下图，右键菜单中的Show Dependent Volumes可查看硬盘仍否属于某个Volume。
正常情况下，硬盘Failed变为Offline后，会被系统踢出，此时该盘不会属于任何Volumes，若硬盘仍然在Volumes中或并非Offline状态，将待更换硬盘标记为Unused并进行更换Unused状态就是可以自由拔插的状态正确的做法是将故障盘标记为Unused状态。
右键菜单中，选择Mark As——Unused，新的硬盘插上后也处于unused状态，下面要做的是将新硬盘标记为candidate状态，若要指定其功能，需要先将它的状态改为Candidate。
将硬盘标记为Spare状态，要想把盘加入到raid组中，只需要再把它标记为spare状态在硬盘处于candidate的状态时，可将硬盘状态改为Spare。
硬盘更换完毕磁盘状态为Online，Spare，再刷新，就变为mdisk的内部磁盘了。
删除多出来的鬼盘出现如下故障，一般原因是74号磁盘忘记标记为unused，就进行拔插。
所以系统无法忘记这块盘，这样就需要删除鬼盘，或者重新插回原来的盘来修复。
出现如下故障，一般原因是74号磁盘忘记标记为unused，就进行拔插。
所以系统无法忘记这块盘，这样就需要删除鬼盘，或者重新插回原来的盘来修复登入SSH下，输入用户名：superuser PASSWORD: passw0rdSSH到v7000的管理IP，然后分别执行下面命令即可消除鬼盘svctask chdrive -use failed 74svctask chdrive -use unused 74。
IBMStorwizeV7000全资料解析
IBMStorwizeV7000全资料解析IBM Storwize V7000最全资料解析存储效率五项技术集于一身，IBM Storwize V7000中端存储新品解析最近IBM 新一代中端虚拟存储产品Storwize V7000在业内反响挺大，Storwize V7000是一款被IBM寄予厚望的产品，在发布这款新品之前，IBM特意为其制作了具有强烈神秘感的广告，并宣称这将是“改变存储游戏规则”的产品，确实，作为IBM全新的中端磁盘存储系统，围绕在Storwize V7000身上的谜题确实是太多了。
因此我特意整理了一些资料分享给大家，打造史上最全的V7000汇总贴。
IBM Storwize V7000有三个第一，1.第一个IBM自主研发的中端存储2.0产品，架构上突破传统，吸收了DS和IBM 横向扩展架构XIV 的精华；2.第一次集“EasyTier自动分层”“虚拟化”“精简调配”三大存储效率于一身的磁盘列阵，使IBM Storwize V7000当之无愧的成为更加看重存储效率的中端存储市场上的杀手级产品；3. 第一次把DS8000的RAID技术和自动分层，SVC虚拟化架构以及XIV的赏心悦目的管理界面等高端存储上的技术用在中端存储上，拥有企业级阵列的功能和使人眼前一亮的GUIIBM Storwize V7000技术参数IBM Storwize V7000目前是一个双控制器存储阵列（将来计划括充至8个控制器，与IBM SVC类似），每个控制器都利用了一个四核Jasper Forest（Nehalem）处理器来驱动虚拟化的三级后端存储，采用了SAS连接。
该系统采用了SVC（SANVolume Controller）代码堆栈，以及储存资源随需分配、虚拟化和数据保护等功能。
并添加了IBM 高端存储XIV的用户图形界面以及DS8000 RAID以及EasyTier功能。
可以说是集大成于一身。
V7000的主机接口是8Gbit/s的Fibre Channel，可选加四个1Gbit/E的iSCSI，iSCSI为原生支持。
V7000存储配置+光纤交换机配置-yulu
IBM V7000和B24配置文档●V7000配置：先看看V7000的连接方式如下图一、实验环境：两台IBM Power 740小型机；一台IBM Storwize V7000存储；外加一台B24光纤交换机；网线、光纤线若干。
二、V7000存储里的术语：①、Mdisk（被管理的磁盘）：Storwize V7000管理到的磁盘单元②、StoragePool(池):由一个或多个Mdisk组成存储空间③、Volumes(卷)：由存储池中创建的存储空间，提供给主机使用（lun）三、V7000存储的安装步骤①、安装上架、连线、加电、正常启动。
②、V7000的配置中有一个USB Key，该Key是用来管理V7000存储所需的，将USBKey插入你的PC笔记本上，对其设置管理IP，设置完成后，会在该Key中生存一个配置文件，再将该Key拔出，插入V7000控制器上对应的管理以太网口上面的USB口，待V7000配置稳定后，即可通过设置的IP地址对存储进行管理；③、打开.exe执行程序，按提示进行IP的设置如图显示，选择初始化新的V7000 （仅限块系统），下一步继续：初始化系统配置一个有效地IP地址，下一步继续：按照提示，点击完成，然后把key插入V7000后边的USB接口上去。
④、在浏览器中输入管理IP地址，如：https://10.20.87.129，（界面可以支持中文的，我这里是浏览器显示的问题）输入用户名、密码，用户名和密码在USB Key 中有提示：superuser、passw0rd(‘0’为零)：⑤按照提示接受许可，下一步继续，一共六步照着自己需要做就可以了：设置系统名称和时间：设置系统许可证，（需要的话自己可以研究一下，这里不需要略过）设置电子邮件通知，我这里不需要，跳过，继续下一步显示硬件的一个图：最后一步是问你是否进行RAID，默认是yes ，按照你的硬盘个数来自动创建RAID，后边手工来做也是可以的，我没有选择自动，继续下一步⑥、以上的操作完成以后就可以进入GUI图形界面，在此界面完成存储的配置操作首先选择池-内部存储器-配置存储器（也就是手工配置RAID）V7000存储进行RAID，我这里一共六块2TB的硬盘，五块盘RAID5，最后一块做热备盘继续下一步，需要创建一个或多个新池，自己命个名字！完成。
IBMv7000存储服务器双活配置流程
V7000做双活调试步骤一：连接光纤交换机管理口，默认ip为：10.77.77.77，将本机ip设为通网段，web登陆10.77.77.77，用户名：admin，密码：password登陆后界面如下，选择zone admin选项点击zone选项，选择new zone，新建一个区域，v7000_a,点击ok在name下拉框中选择原来的v7000_sva在右侧zone members对话框中，将需要移除存储wwn码选中，点击remove member点击name下拉框，选择新建的v7000_a，将刚才移出的存储wwn码加入到这里，选中需要加入的wwn，点击add member点击上方zone config 选项框，选中v7000_a，点击add member，完成后依次点击save config ，enable config出现上图成功字样（commt succeeded）后，表示操作完成，退出。
使用远程桌面连接到部服务器，牛雪飞已经在服务器上做好putty连接。
点击需要进入的存储，选择open打开字符界面，用户名为admin登陆后输入命令：lssystem查看layer replication这条命令，表示存储不在storage层，使用命令将层级修改为storage层使用命令：chsystem –layer storage,完成后再次使用命令lssystem，产看会看到layer 已经修改为layer storage。
再次登录光纤交换机，将加入到v7000a新zone的存储wwn码移除，移动到原来的整个大zone v7000_sva，然后选择v7000_a，点击delete删除zone v7000_a，操作完成后依次点击save config，enable config。
使用web界面登录存储192.168.1.110，选择主机-----新建主机------光纤通道主机，添加主机名：v7000_120，在光纤通道端口下拉框中依次选中192.168.1.120存储的四个光纤通道wwn码，没选择一个，就点击一次将端口添加到列表，四个都添加完成后，点击创建主机选项。
V7000配置要点
一. Power750做HA的相关配置：解答：(1) 双以太网卡：推荐使用双卡，以实现网卡的冗余。
双网卡并不是HACMP的最小配置，但是使用双网卡可以在某个网卡失败的时候只做本机的网卡切换，而不必做主机切换。
推荐连接双以太网交换机，避免网络的单点故障；(2) 双HBA卡，避免HBA卡的单点故障；(3) 双SAN 交换机，避免交换机的单点故障；(4) 串口卡和心跳线，用于建立第二网络，传递心跳信息，避免在IP网络失败的情况形成主机孤岛；(5) 每台机器配置1套PowerHA软件。
二. Power720硬盘背板介绍：解答：Power720有两种类型的硬盘背板，fc#5618和fc#5630。
具体介绍如下：fc#5618，支持6块SFF 的SAS硬盘（HDDs/SDDs），一个SATA DVD光驱，一个半高的磁带机或者USB的移动硬盘。
该硬盘背板支持背板的分离，需要配置fc#5631来实现背板分离，每个SAS通道支持3块硬盘，其中，由fc#5631管理的三块硬盘支持RAID10。
该硬盘背板不支持RAID5，6，不支持对外的SAS端口。
fc#5630，支持8块SFF的SAS硬盘（HDDs/SDDs），一个SATA DVD光驱，一个半高的磁带机或者USB的移动硬盘。
支持RAID功能，175MB的写缓存，支持RAID5，6，一个对外的SAS端口。
但是该硬盘背板不支持背板的分离。
三. 如何在Power740上配置3个以上分区：解答：在Power 740中,内置硬盘能实现2个分区,要实现3个及以上分区,需要通过IO扩展实现。
1.前两个分区,需要配置支持分离的硬盘背板的编号为：fc#5618，同时还需要配置fc#5631的分离背板的选件，该选件为第二个分区提供了SAS Controller，且不占用PCI槽位，可以支持背板的分离，实现两个分区。
每个分区支持3块SFF的SAS硬盘。
其中，由fc#5631管理的分区支持RAID10。
