水平井筛管可控完井技术
水平井免钻塞筛管顶部注水泥完井工艺及应用
水平井免钻塞筛管顶部注水泥完井工艺及应用水平井筛管顶部注水泥完井技术特点是采用管外封隔器、分级箍、盲管以及尾管悬挂器等特殊完井工具配合下部筛管共同实施的完井技术。
在主要油层段采用筛管完井，保持了油层的原始渗透率，适合裂缝灰岩油藏、特低渗砂岩油藏等。
在上部井段采用配合工具实施固井，可有效封隔水层等异质层，兼顾了筛管完井和固井完井共同的特点。
其主要工作程序是：下管串，压力胀封管外封隔器，继续打压打开分级箍，循环固井，电测、候凝，钻塞钻附件，通井刮管，下内管酸洗、胀封筛管段封隔器，起出内管柱完井。
但该工艺后期需要钻塞钻附件形成通径，但钻塞钻附件存在较严重的弊端，主要体现在：1、钻塞对分级箍和套管造成磨损或破坏，易形成渗漏，还可能破坏钻塞附近的水泥环；2、钻塞后内壁不光滑，留有毛刺，下入作业生产工具时容易造成破损（特别是橡胶材质的工具）而增加施工风险；钻塞后内径减小，也影响生产及作业工具的下入。
水平井免钻塞筛管顶部注水泥完井技术是筛管顶部注水泥完井工艺技术的完善与革新，实现了免钻塞完井，克服了钻塞弊端，减少建井周期，充分发挥该技术的优越性。
1、工艺管柱结构：2、免钻塞装置特点：本装置将筛管顶部注水泥完井中使用的盲板、封隔器、分级箍三件工具整合在一起，工具内部有通过销钉固定的可钻式铝制内套，其特点在于固井后，可以下入捞矛打捞内套完井，即使不能捞获免钻内套，仍可以通过钻除内套方式，实现通径完井。
其参数是：最大外径212mm，最小内径156mm，长度6m；打捞内套长度2.2m；胶筒2组，长度1.2m*2，开启压力：7-8MPa，关闭压力9 MPa。
注水泥通道打开压力14～16MPa，胶塞关闭压力5～7 MPa。
打捞工具：最大外径：152mm，包含小钻头+滑块式捞矛+大钻头三部分。
3、施工程序1.通井；2.按设计依次下入管串组合；3.套管下到设计井深后，水泥泵车开泵憋压9MPa，稳压5min；打开胶筒胀封通道，胀封，继续打压到11MPa，稳压3min；关闭胶筒胀封通道；4.继续打压14～16 MPa，注水泥通道开启，建立循环；5.泥浆泵单凡尔小排量缓慢开泵循环1周以上，待泥浆循环压力正常后三凡尔大排量循环至正常；6.焊井口，进行注水泥作业；7.注完设计水泥浆总量后，释放顶替胶塞；先用水泥泵车顶替2m3压塞液后换成泥浆泵顶替，留3m3余量再换成水泥泵车碰压，碰压至22 MPa，稳压5min；8.缓慢释放套管内压力观察有无水泥浆倒返，如有倒返，立即憋压候凝，不再胀封管外封隔器；如碰压正常无倒返，释放套管内压力到0MPa，进行水泥浆胀封封隔器作业。
水平井完井技术简介
二、水平井的完井方法
中国石油
2、水平井完井方式--国内水平井主要完井方法有以下5种
(1)裸眼完井
裸眼方式完井最简单、最经济， 但不能进行选择性作业和生产， 油井生产控制程度低。
二、水平井的完井方法
中国石油
2、水平井完井方式--国内水平井主要完井方法有以下5种
割缝筛管(割缝衬管)完井，目
(2) 筛管（割缝）衬管完井
中国石油
2、水平井完井方式--国外水平井主要完井方法有以上5种外，还有：
增加管外的封隔程度、分层作
(6) 管外封隔器完井 业和分段开采具有重要的作用。
三、水平井完井工具
中国石油
水平井完井工具---国内外主要有以下几种：
1.圆孔筛管、绕丝筛管、割缝筛管、砾石充填筛管等衬管;
三、水平井完井工具
中国石油
割缝筛管(割缝衬管)完井，目 前普遍使用，约占80%,对于较 为松散地层，有一定程度的出 砂的水平井是一种经济有效的 方法。但是地层坍塌易造成筛 缝堵塞降低渗透，影响产量。
ф244.5mm套管×907m
悬挂器×856m
ф177.8mm光管 ×(857m-907m)
ф177.8mm割缝筛管 引鞋 ×(907m-1271m)
A 控制点
水层
油层
B
泥岩层
基本数据：井深1462m，井斜 112.190，位移845米，水平段 324米；控制点斜深879.8m、 垂深723m；入口靶点斜深 1138m、垂深668.89m，高差 54.11m；最大全角变化率 11.190/30m ，控制点至入口靶 点最大全角变化率10.520/30m。 钻井周期20天。
Hale Waihona Puke “L”型井眼轨迹水平井中国石油
水平井分段控水完井试油技术
水平井分段控水完井试油技术发布时间：2022-08-08T06:22:27.628Z 来源：《科技新时代》2022年8期作者：李伟[导读] 随着现代科学技术的日益发达,关于水平井含水量的问题已经有了有效的控制措施。
而近年来,经过科研人员的不懈努力,人们已经表明,定向水平井的生产期限是可以得到延长的。
中石化江汉石油工程有限公司井下测试公司完井测试技术中心摘要：随着现代科学技术的日益发达,关于水平井含水量的问题已经有了有效的控制措施。
而近年来,经过科研人员的不懈努力,人们已经表明,定向水平井的生产期限是可以得到延长的。
定向水平井是可以提高竖井和油气层段的接触面积的,所以,直井也可以提高单井的生产率[1]。
但目前,底水锥进是在底水油藏研究中所必须面临的最大的问题。
因此本文主要针对定向水平井中的分段控水竣井试油技术展开了分析,首先从水平井分段控水的基本原理出发,了解怎样对喷砂射孔单元的参数加以调控,最后提出了如何调控控水竣井试油技术,以期改善控水和治水方面的关键技术。
关键词：水平井;控水;完井一、水平井技术概述在底水油的开发过程当中，需要用到水平井技术，这项技术目前虽然在水油的开发过程当中应用广泛，但是技术仍然不够成熟。
在科研人员的不断探索和改进的过程当中，存在有两个很大的问题一直得不到有效的解决。
第一，水平井眼会在同一个产层或者贯穿多个产层，而且水平方向的地表渗透的非均质性比较强，因此在发生气顶和底水的情况中，就会出现生产不均匀的现象，会导致出现气顶和底水的脊进或者是锥进，从而导致井筒渗水，导致水油产量受到影响。
第二，水平井的产层生产的气压差分布及其不均匀，会破坏油管内流体流动的平衡性，因此导致高压层段的下部底水的锥进提前，也会导致井筒渗水。
而导致井筒渗水就可能会导致暴性水淹的发生，更有甚可能会导致停产。
在这个问题当中，科研人员一直在不懈的努力探寻解决办法，但是常规的水平井完井的方式职能够通过增加油藏接触的面积从而达到波及系数以及产量的相对提升，但是无法解决底水锥进导致井筒渗水的问题。
水平井筛管分段完井技术及应用修正
友佳石油
汇报提纲
前言 水平井筛管分段完井技术简述
水平井筛管分段完井技术措施 水平井筛管分段完井技术现场应用
水平井分段采油技术 水平井筛管分段完井技术效益分析
一. 前 言
❖ 水平井开发的技术现状 随着油藏地质研究及钻井技术的发展，水平井完井及采油技术从无到有，逐步发展
筛管分段完井技术是东营友佳公司推出的一项水平井筛管完井新技术。该技术是通 过运用多种井下工具，根据储层的非均质性、压力级别及层系划分等地质因素及 完井基本原则，将储层有目的分成若干层段，为后续分层生产和分层改造提供了方便， 满足生产后期油藏及工艺要求的分段开采工艺技术，可实现了分段采油、分段卡堵水、 分段注汽、酸化等措施，提高油气井采收率。
见水。
储层的非均质性 引起的底水锥高 不一致，底水沿 高渗透位置脊进。
一. 前 言
❖ 水平井整体筛管完井存在的问题
水平段生产压差不均，易导 致局部底边水脊进；
气
水
生产初期油水界面
气
水
生产后油水界面
一. 前 言
水平井整体筛管完井，后期 高含水后，找堵水难度较大。
筛管
油层
水层
一.前 言
油藏非均质性增强，全 井段开采导致水平段动 用程度不均；
体 响后期作业。
筛
管 完
产层整体筛管完井，水淹
井 问题突出，后期堵水困难
存
在
的
问
题
产层整体筛管完井，后期
进行针对性措施改造困难
研发应用筛管顶部免钻塞固井 工艺技术。
水
平
分析油藏、钻井和生产分段设计方法
筛管 分
段
完
研究产层分段和酸洗的工艺技
水平井筛管悬挂完井方式

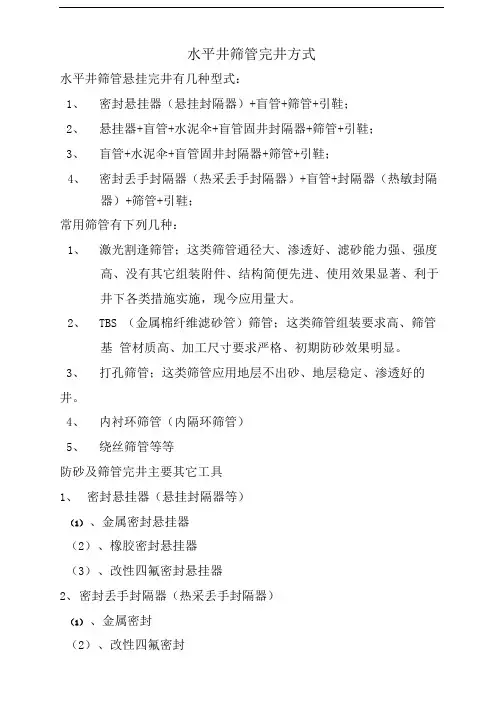

水平井筛管完井方式水平井筛管悬挂完井有几种型式：1、密封悬挂器（悬挂封隔器）+盲管+筛管+引鞋；2、悬挂器+盲管+水泥伞+盲管固井封隔器+筛管+引鞋；3、盲管+水泥伞+盲管固井封隔器+筛管+引鞋；4、密封丢手封隔器（热采丢手封隔器）+盲管+封隔器（热敏封隔器）+筛管+引鞋；常用筛管有下列几种：1、激光割逢筛管；这类筛管通径大、渗透好、滤砂能力强、强度高、没有其它组装附件、结构简便先进、使用效果显著、利于井下各类措施实施，现今应用量大。
2、TBS （金属棉纤维滤砂管）筛管；这类筛管组装要求高、筛管基管材质高、加工尺寸要求严格、初期防砂效果明显。
3、打孔筛管；这类筛管应用地层不出砂、地层稳定、渗透好的井。
4、内衬环筛管（内隔环筛管）5、绕丝筛管等等防砂及筛管完井主要其它工具1、密封悬挂器（悬挂封隔器等）（1）、金属密封悬挂器（2）、橡胶密封悬挂器（3）、改性四氟密封悬挂器2、密封丢手封隔器（热采丢手封隔器）（1）、金属密封（2）、改性四氟密封3、热敏封隔器；热敏金属加改性四氟密封e 177. 80砂光管X1991. 83m2168.64n<P 177. 80mm筛管 X 2157. 80m井身结构示意图①89nnD按箍，倒角X2164. 5m （其中下部1000m®角）。
25皿D级抽袖杆X619m+<I>22]im D级抽袖杆X 1085G*gnnn油管X 170(h»①5711m柔性全属泵X 1700me??9in袖管（创角）X1710DG89mii袖管（倒角）X 172811673皿筛管（倒角）x 171811图3釆油管柱示意图留井鱼顶炮眼射孔投人工井底/。
水平井平衡控水筛管(ICD)完井技术在惠州油田的应用
ቤተ መጻሕፍቲ ባይዱ
第３ 第 ９ ４卷 期
田 翔 等 ：水 平 井 平 衡 控 水 筛 管 （Ｃ ） 完 井 技 术 在 惠 州 油 田 的 应 用 ＩＤ
不同层段 的流体进入独立 的分隔空间
衬 管 封 隔器
ＩＤ Ｃ
图 １ Ｉ Ｄ流 入 控 制 系统 Ｃ
裸 眼封 隔器
２ Ｉ ＣＤ在惠 州 油 田 的应 用 情 况
１ Ｉ Ｄ 原 理及 类 型 Ｃ
为 控制水 平井 井筒 均衡 产液 ，Ｉ Ｄ流 入 控 制 器 和其 上预 装 的防 砂 筛 管 沿着 水 平 井 筒 安 装 （ １ ， Ｃ 图 ） 通 过将储 层 中达西 径 向流转化 为 Ｉ Ｄ 内的压 降 流来 实 现均 衡 的 流量 剖 面 ，通过 增 加 地层 和 井 筒 之 间额 Ｃ
使 得水 平段井 筒 内的各段 压差 达 到一 致 ，从 而 达 到控 制 产 液 剖 面 的结 果并 达 到 控 水增 油 的效 果 。 目前 Ｉ Ｄ完井技 术在 世界各 大石 油公 司普遍 使用 ，特 别是在 北海 油 田和 中东 地 区 ，效果 显著 ［ 。惠州 油 田于 Ｃ １ ］
２０ ０ ８年率 先在南 海东 部海域 引入 该技 术 ，其 应用 效果 较好 。
水平井完井技术措施
水平井完井技术措施针对近期水平井下套管出现问题较多，完井作业程序混乱，为进一步加强水平井完井阶段管理，提高安全意识，把井下安全、工程质量、规范操作放在第一位，杜绝违章指挥、违章操作，确保下套管及固井质量，特制定以下技术措施：一．井眼准备1.钻井过程要确保井眼规则，无大肚子井眼（特别是直罗组的维护），防止井径扩大率和全角变化率超标，影响套管的下入顺利和固井质量。
2.钻井液性能应能保证井壁稳定、井眼干净畅通、无油气侵和无漏失，符合固井设计要求。
3.如果在钻井过程中发生漏失的井，必须在下套管之前先堵漏，确保漏失层有一定承压能力后再下套管。
4.水平井如果出现溢流，必须先压稳产层。
不能用大幅度降低密度的方式稀释钻井液，以免出现产层压不稳的现象。
5.水平井通井时应分段循环，防止钻具一次性下到底开泵蹩漏地层。
通井时钻井液加入足量润滑剂处理，要清除井底沉砂，处理调整好钻井液性能,要求达到粘度低、动塑比低、泥饼薄而韧；全井性能稳定，流动性好，完钻前PH值控制在9～10之间。
6.水平井通井钻具组合必须是钻头+相应尺寸扶正器（钻水平段时扶正器）或81/2〞牙轮打捞器，不能用光钻头通井，并认真做好遇阻遇卡记录,要求在阻卡段进行短程起下钻直至畅通,钻具下到井底后要充分循环,振动筛上无岩屑返出或循环两周以上方可起钻。
重点划眼井段：电测井径小于钻头直径井段；起下钻遇阻、遇卡井段；水平段；存在积砂和砂桥井段。
7.水平井等解释期间必须在等到下套管通井通知后,再开始下钻通井,若因设备等原因导致从通井到下套管期间时间超过24h,必须重新通井。
二．下套管1.下套管前的准备⑴钻井队接到完井通知单后，要对阻流环位臵、短套管位臵进行确认。
⑵依照完井通知单上套管数据要求，调整好入井套管及套管附件的顺序；套管数据应做到三对口，即与甲方下套管数据对口，与场地排序和编号对口，与剩余的套管根数对口。
⑶检查准备好下套管使用的工具：液压套管钳、套管吊卡、套管吊索、套管密封脂、灌泥浆管线、保护母扣的“大盖帽”，未安装套管扶正台的还应准备牵引套管吊卡的细棕绳。
水平井国内完井主要技术
国内常用水平井完井技术水平井完井技术是水平井技术中的一个重要环节。
早期，水平井基本上是采用套管固井射孔方式完井，该方式优点是工艺比较成熟、应用范围广、后期措施技术配套，但缺点是完井成本高，且易造成油层损害，影响水平井的产能。
“九五”以后，通过进一步研究水平井完井技术由过去单一的固井射孔完井技术发展成为一套适合多种油藏类型、保护油气层、提高水平井产能及采收率的综合完井工艺技术，常见的有以下五种：1、固井射孔完井技术包括水平井套管固井完井技术、水平井尾管固井完井技术、水平井射孔工艺及定向射孔技术。
90% 左右的水平井采用了固井射孔完井方式，该技术为成熟技术。
缺点是完善程度低。
2、钻孔/割缝衬管完井工艺技术可以解除钻井泥饼对地层油流通道及衬管的堵塞，通过替浆和酸洗，彻底清洗裸眼井壁，然后再充以完井保护液。
3、套管＋水平段衬管，套管外封隔器完井技术套管顶部注水泥完井,筛管分段使用管外封隔器。
特点是它既可以封固油层以上的复杂井段,又可以使油层免遭水泥污染。
同时便于后期对水平井段分段采取措施。
4、筛管顶部注水泥完井技术特点是它既可以封固油层以上的复杂井段,又使油层免遭水泥污染，同时，消除了射孔对套管的破坏。
一定的防砂作用。
5、水平段多级封隔器注水泥完井技术适用低渗透油藏、多产层油藏、底水油藏、裂缝性油藏。
上部套管完井套管膨胀式封隔器水层油层分级箍筛管如胜利油田针对上述的各种完井技术，研制了以下几种完井工具：新型尾管悬挂器、长胶筒管外封隔器、新型分级箍、定位器、内管膨胀工具等。
在水平井完井技术应用上，应针对不同的油藏类型采用不同的完井技术。
水平井生产管柱及配套采油工艺产能研究及系统优化技术、防砂技术、酸化工艺技术、修井技术等。
水平井在射孔投产前要采取通井、替浆、试压、刮管等措施，在投产时采取负压射孔、抽吸、混排、酸洗、电加热、注蒸汽等措施。
常用采油方式有有杆泵采油、电泵采油、自喷采油并辅以油管加热清蜡技术。
为防止落物掉入水平段，在造斜点坐封空心桥塞，下部接筛管和丝堵。
胜利油田水平井筛管完井适应性分析
参 考 文 献 ［］ 史鹏 涛 ， １ 陈朋刚 ， 张祖峰 ． 复杂 结构井完 井技 术的研 究 ［］ 西部探矿 Ｊ． 工程 ， ０ ０ （ ２ ． ２ １， ０） ［］ 孟 韶彬， 玲云 ， ２ 王 刘永刚 ， 光蕊 ， 刘 李发 荣． 国外 分支 井技术 的发展和 应用 ［］ 国外 油 田工程， ０５ （４ ． Ｊ． ２０ ， ０） ［ ］ｗ Ｅ Ｓ ｃ ｍ ｉ ｒ 皇甫 洁， ３ ． ．ａ ｋ ａｅ ， 张全胜 ．一种 新 的水 平井 完井方 式 ［ ］ 国 Ｊ． 外油 田工程 ， ０ ２ （ ２ ２ ０ ， ０ ）． ［］ 宋显 民， 立民， 良川， 彩霞 ， ４ 张 李 殷 汤井会 ， 靳彦 卿， 颖智 ． 宋 水平井 和 侧钻 水平井筛 管项 部注水 泥完 井技术 ［］ 石油 学报， ０ ７ （ １ ． Ｊ． ２ ０， Ｏ ）
伤， 造成 防砂管 柱 损坏 、 变形 ， 导致 出砂，影响 生产 。 ４ 结论 （ ） 于稠 油边 部 、 边底 水 活跃 、细 粉砂 比例 大、 泥质 含量 高 的水 平 １对
３分油 藏类 型适 应性 分析 （） 驱单元 筛 管完井 水平 井共 ６口， １水 分布在 四 区、六 区、七 区和八 区， 均 为侧钻 水平井 ， 截止 目前 出现 防砂失效 有１ 口井—Ｇ７ ３Ｃ ２５ 该井 投产初 ０— ４Ｐ １， 期 日产 液 ３ ． 吨， ３ ５ 日产油 １２吨， ． 含水 ９ ．％ ６ ４ 。探冲 发现砂 柱高 ２２ ４ 。 ７ ． ｍ冲砂 带出地 层砂４ ３ 由于侧钻 井眼较 小， ｍ， 无配套 的机械 防砂 工具， 只能采 用化 学防 砂 ， 由于 井段较 长， 但 化学 防砂效 果差， 而七 区西地层 出砂较 严 重， 使该井 出 致 砂 停井 。但 由于水 驱单 元经 过多年 的开发， 淹严 重， 水 剩余油 较 为零散 ， 筛管 完 井 易形成局 部井 段 出液 ， 上后 期的上 调参数 提液 生产， 加 更加剧 了局 部水线 突 破 ， 水居 高 不下 。 目前 已经 有 ２ 口井 高含 水 。 含 （） ２ 稠油单 元 筛管 完井 水平 井 ３ ７口， 分布 在九 区、Ｇ ８ ２ 、Ｋ Ｘ ４ Ｄ２ 块 Ｄ６１ 块 、Ｋ １ 块 、Ｋ ３ 块 等稠 油 区块 。截止 ２ ０ 年 ８月为 止， 有 ｌ Ｄ８ Ｄ２ ０９ 共 １口井 发 生 筛管 防砂失 效， 主要 原因是 由于 由于酸洗 和注 汽造成 筛管 局部刺漏 引起 ， 酸 洗和 注汽热采 对水平 井的防砂 效果存 在很大 的的影 响， 但表现在 注汽会 引起 不 近井 地应力变 化导致 地层坍塌 出砂， 也表 现在酸洗 和注汽 不能实现 全井 段均 匀 酸 洗和注 汽， 造成 注汽 及放 喷过 程 中高速 含砂 液流 对水平 井 滤砂管 的 局部损
水平井完井技术
