电气设计流程
电气硬件设计流程-概述说明以及解释
电气硬件设计流程-概述说明以及解释1.引言1.1 概述：电气硬件设计是指在电子产品开发过程中，通过设计和开发硬件电路来实现电子产品的功能和性能。
电气硬件设计是整个电子产品开发中至关重要的一环，其质量和效率直接影响着产品的性能和市场竞争力。
在电气硬件设计过程中，设计工程师需要根据产品需求和规格书，设计出符合要求的硬件电路，包括电路原理图设计、PCB设计、元器件选型等工作。
同时，设计工程师还需要考虑到产品的生产成本、可靠性、功耗等因素，确保设计的电路能够稳定可靠地工作。
本文将从电气硬件设计的重要性、设计流程概述以及关键要点等方面进行详细介绍，帮助读者更好地了解电气硬件设计的过程和方法。
1.2 文章结构:本文将分为三部分进行展开讨论。
首先在引言部分，将简要概述电气硬件设计的重要性，并介绍本文的结构及目的。
接着在正文部分，将详细探讨电气硬件设计的重要性，概述电气硬件设计流程，并深入分析其中的关键要点。
最后，在结论部分，将对整篇文章进行总结，提出设计流程的优化方向，并展望未来电气硬件设计的发展趋势。
通过这种结构的安排，读者将能够全面了解电气硬件设计的重要性、流程和关键要点，同时也对未来的发展有个初步的预期。
1.3 目的电气硬件设计是现代电子产品开发中不可或缺的一环，其目的在于通过系统化的设计流程和具体的步骤，确保产品在设计和制造过程中能够达到预期的性能和质量要求。
在电气硬件设计中，设计师需要考虑到电路的功能性、可靠性、稳定性和成本等方面的因素，以确保产品能够满足用户的需求并具有竞争力。
本文旨在介绍电气硬件设计的流程和关键要点，帮助读者更好地理解电气硬件设计的重要性和复杂性，提高设计效率和产品质量，推动电子产品的发展和进步。
同时，通过总结已有的设计经验和优化设计流程，展望未来电气硬件设计的发展方向，促进产业升级和技术创新。
通过本文的阅读，读者将更深入地了解电气硬件设计的要点和流程，为自己在电气硬件设计领域的学习和工作提供参考和指导。
(完整版)非标自动化电气设计流程及规范
电气设计流程及规范✧电气设计实施时间：签订商务合同，成立项目后，电气工程师进入项目组。
✧电气设计的阶段性要求：每个阶段都必须有书面的成果物（文件）。
✧电气设计阶段划分：需求确认、电气方案设计、电气工艺设计、项目竣工资料一、需求确认调研结论按下表填写（文件1）电气调研表.xlsx二、电气方案设计电气方案和机械方案息息相关，不可脱节于机械设计方案。
机械设计方案的确定，也需要电气的可实现性、易实现性、高性价比、高可靠性等作为依据。
根据现场布局、客户要求，设计动作流程图。
按工位、或工段进行划分；输出表格文件。
1、动作总图（文件2）用表格格式，表达出全部的动作。
相当于一个动作概图，并标注出人工工位、自动工位。
如下：也可以输出PPT文档格式，如4.0工厂项目：未来工厂项目流程图.pptx2、工位、工段流程图（文件3）用流程图方式，一个工位或工段做在一个工作表中，有多个工位或工段汇总在同一个工作薄。
3、工位选型图（文件4）用表格格式，用于说明各工位的硬件配置。
比如马达的类型和品牌要求，PLC类型和品牌要求等。
并写明选择依据。
4、总线通讯拓扑图（文件5）例图：·或者5、节拍计算表（文件6）节拍计算表.xlsx6、采购清单（文件7）采购清单.xlsx这部分包括两种清单：①各类物料的汇总清单，用于采购下单。
②箱柜清单，以每个电箱或电柜为单位整理的清单。
用于电气原理图制作及电气装配施工。
7、单线原理图（文件8）单线原理图.pdf8、箱柜位置图（文件9）在布局图中标示电箱最终确定位置，方便电缆的布线，并对每个箱子或者柜子进行命名编号。
并与机械工程师、客户技术负责人确认布局后，定稿签署作为现场施工的依据。
例图：9、IO 表（文件10）指定分配PLC 的每个输入、出点所连接的设备。
多工位的项目，按工位进行定义。
例图：10、工段编号图（文件11）每个工段或工位，都需要命名一个编号。
便于在后面编程、施工过程中，能够准确指向某一工段。
建筑电气设计流程
建筑电气设计流程方案设计阶段一、确定设计内容：根据建筑规模、功能定位及使用要求确定本工程拟设置的电气系统。
二、确定变、配电系统容量及要求1、确定负荷级别：1、2、3级负荷的主要内容。
2、负荷估算：本阶段主要采用单位容量法或单位指标法进行估算；。
3、电源：根据负荷性质和负荷容量，提出要求外供电源的回路数、容量、电压等级的要求。
4、确定变、配电所位置、数量、容量，变压器台数。
三、确定是否需要设应急电源系统以及备用电源和应急电源型式。
四、对照明、防雷、接地、智能建筑设计的相关系统构成形式进行说明。
初步设计阶段本阶段应在方案设计确定的设计内容基础上与业主沟通后展开各系统的技术设计；向设备专业了解设备配置情况，跟建筑、结构专业提出电气技术设计要求；一、确定变配电系统型式：1．确定负荷等级：1、2、3级负荷的主要内容；2．负荷计算：根据设备专业提供的设备资料，分类进行负荷计算，并算出总负荷；此计算书应在初设校审阶段与图纸一并提交，并同时归档；3．对于大中型项目专业负责人应提供两个以上的变配电系统方案提交专业委员会进行讨论比选并由项目工作会议确定设计方案，并将方案报给业主，协助业主配合供电部门确定最终供电方案；4．根据确定的变配电方案，提出电源数量及回路数要求，向业主了解电源引自何处；确定高低压供电系统结线型式及运行方式；确定重要设备的供电方式；明确是否需要设置备用电源；5．确定变配站的数量、位置、面积，绘制设备布置平剖面图；6．绘制竖向系统图，标注各配电箱编号、对象名称；7．确定配电干线主要敷设路由；确定各主要配电间、电气管井位置及面积；8．画出配电干线平面图并标出主要配电箱位置及编号；二、考虑照明系统1．确定照明种类、灯具型式、照度标准；2．确定应急照明电源型式；3．确定照明线路型号的选择及敷设方式。
4．绘制照明灯具平面布置图，可以不连线；三、设计消防系统1．依据《火灾自动报警设计规范》确定该项目的消防保护等级；2．绘制消防系统图；3．绘制消防布点平面图；四、考虑弱电系统了解业主对建筑项目智能化程度的设想及现有市政条件；1．确定各弱电系统的构成形式；绘制各系统原理图；2．确定各弱电主机房位置及面积；3．确定弱电主要敷设路由；五、防雷及接地系统确定防雷等级，校审时提供防雷等级计算书；六、按照工程报批要求，在规定时间内提交本专业人防、消防报批图纸；七、初步设计图纸清单初步设计阶段电气专业应包括以下图纸：1．目录；2．电气专业初步设计说明；3．图例表；4．竖向配电系统图；5．10KV配电系统图；6．变配电所平面布置图7．低压配电系统图及各主要设备机房配电系统图；8．配电干线平面图及照明灯具布置平面图；9．火灾自动报警及消防联动系统说明及系统图；10．消防布点平面图；11．各弱电系统分项系统图；以上各图纸应达到初步设计深度的要求。

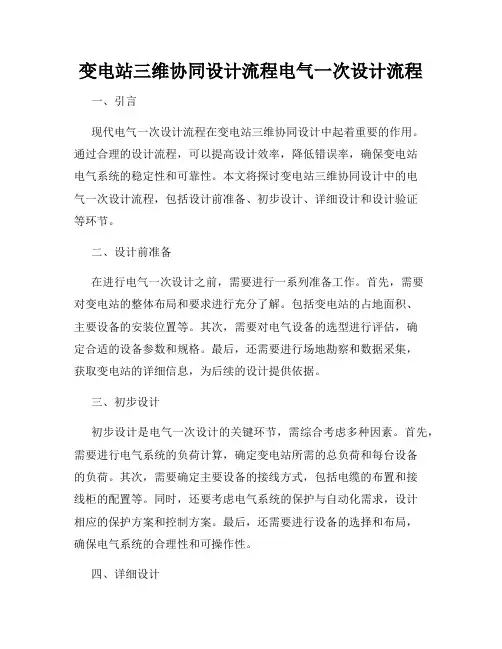

变电站三维协同设计流程电气一次设计流程
变电站三维协同设计流程电气一次设计流程一、引言现代电气一次设计流程在变电站三维协同设计中起着重要的作用。
通过合理的设计流程，可以提高设计效率，降低错误率，确保变电站电气系统的稳定性和可靠性。
本文将探讨变电站三维协同设计中的电气一次设计流程，包括设计前准备、初步设计、详细设计和设计验证等环节。
二、设计前准备在进行电气一次设计之前，需要进行一系列准备工作。
首先，需要对变电站的整体布局和要求进行充分了解。
包括变电站的占地面积、主要设备的安装位置等。
其次，需要对电气设备的选型进行评估，确定合适的设备参数和规格。
最后，还需要进行场地勘察和数据采集，获取变电站的详细信息，为后续的设计提供依据。
三、初步设计初步设计是电气一次设计的关键环节，需综合考虑多种因素。
首先，需要进行电气系统的负荷计算，确定变电站所需的总负荷和每台设备的负荷。
其次，需要确定主要设备的接线方式，包括电缆的布置和接线柜的配置等。
同时，还要考虑电气系统的保护与自动化需求，设计相应的保护方案和控制方案。
最后，还需要进行设备的选择和布局，确保电气系统的合理性和可操作性。
四、详细设计详细设计是对初步设计的细化和完善，需要进行更为具体和详尽的设计工作。
在电缆布置方面，需要进行电缆的选择、长度计算和通道的规划，确保电缆的安全可靠。
在接线柜设计方面，需要确定接线柜所需的设备和元件，制定合理的接线方式和布局，并进行配线电路的设计。
此外，还需要进行电气系统的接地设计，确保系统的安全性和可靠性。
五、设计验证设计验证是对电气一次设计结果的检验和评估，通过各种手段来验证设计的合理性和可行性。
包括对电气系统的仿真计算和模型验证，确保设计满足相关的技术要求和标准规范。
同时，还需要对设计结果进行全面检查，确保设计的一致性和完整性。
在设计验证过程中，可以发现和解决设计中的问题，提高设计的准确性和效率。
六、总结变电站三维协同设计中的电气一次设计流程是实现高效、稳定和可靠电气系统的重要环节。
电气工作流程
电气工作流程电气工作流程是指在进行电气工程项目时，所需完成的一系列工作步骤和流程。
下面是一个通常的电气工作流程：1. 需求分析：确定客户的电气需求，包括电气设备、电气系统的安装和维护要求，并与客户讨论并明确需求。
2. 设计规划：根据客户的需求和现有设备及系统信息，进行电气设备和系统的设计规划。
这包括确定所需电气设备的数量和种类，确定电气线路的布置和连接方式等。
3. 材料采购：根据设计规划的结果，制定材料采购计划并采购所需的电气设备、电线、开关、插座等材料。
4. 安装施工：根据设计规划的要求进行电气设备和系统的安装施工。
这包括安装电线、开关、插座等电气设备，进行接线，并保证电气设备和系统的安全和可靠性。
5. 调试测试：在安装完成后，进行电气设备和系统的调试测试，确保其正常工作。
这包括检查电气线路连接是否正确，进行电压和电流的测量和校准等。
6. 运行维护：在电气设备和系统正常工作后，进行日常的运行维护工作。
这包括定期对电气设备进行检查、清洁和维修，以保持其正常运行。
7. 安全检查：定期进行安全检查，并采取必要的安全措施，防止电气设备和系统的故障和事故发生。
8. 变更管理：对电气设备和系统的变更进行管理，包括对设计规划和安装施工的调整和改进。
9. 报告和文件管理：对电气工作的过程和结果进行报告和文件管理，确保工作的可追溯性和完整性。
10. 问题解决：及时解决电气设备和系统中出现的问题，包括故障排除和修复。
以上是一个基本的电气工作流程，不同项目和工作环境可能会有一些差异和特殊要求。
在进行电气工作时，需要遵循相关法律法规和安全标准，并根据实际情况进行适当的调整和改进。
电气硬件设计流程
电气硬件设计流程全文共四篇示例，供读者参考第一篇示例：电气硬件设计流程是指在电子产品的开发过程中，对硬件部分进行系统的设计、实施和验证的过程。
这个过程通常包括概念设计、详细设计、原型制作、验证和验证测试等多个阶段，需要贯穿整个产品开发的过程。
下面就让我们来详细了解一下电气硬件设计流程的具体步骤吧。
一、概念设计阶段概念设计是电气硬件设计流程中的第一步，其目的是确定产品的功能和性能指标，以及制定初步的设计方案。
在这个阶段，设计师需要与产品经理、市场人员等合作，了解产品需求，并将这些需求转化为初步的电气硬件设计方案。
需要考虑产品的系统架构、传感器选择、电源管理、接口设计等方面的问题。
在方案确定之后，还需要进行电路原理图的绘制，以及产品结构和外形设计的确定。
在概念设计确定之后，就进入了详细设计阶段。
在这个阶段，设计师需要深入设计每一个功能模块的电路原理图和PCB布局，确定电路拓扑结构，选择合适的元器件。
要考虑电路的抗干扰能力、功耗、散热等方面的问题，并进行相关计算。
还需要进行信号完整性分析、功率分析，以及EMI/EMC测试等工作。
最终，要生成详细的电路原理图和PCB布局设计文档，为后续的原型制作做准备。
三、原型制作阶段原型制作是电气硬件设计流程中的重要环节，通过原型制作，可以验证设计方案的可行性，并发现潜在的问题。
在这个阶段，设计师需要将详细设计文档转化为实际的电路板，进行焊接、组装等工艺流程。
还需要进行原型板的调试、验证测试等工作，确保产品的功能和性能都符合要求。
在这个阶段，设计师可能需要多次修改电路原理图和PCB布局，以满足产品的实际需求。
四、验证阶段在原型制作完成之后，就进入了验证阶段。
在这个阶段，设计师需要进行各项验证测试，包括电路功能测试、性能测试、可靠性测试等。
通过这些测试，可以评估产品的质量和稳定性，并发现潜在的问题。
在这个阶段，设计师可能需要不断优化设计方案，以提高产品的性能和可靠性。
最终，要生成验证报告，为产品的量产和上市做准备。
电气工程工艺流程
电气工程工艺流程电气工程是一门综合性很强的学科，其涉及的领域非常广泛，包括电力系统、电机控制、自动化控制、通信网络等。
在电气工程的实际应用中，需要遵循一定的工艺流程，以确保设计、施工和维护过程中的质量和安全。
下面将对电气工程的工艺流程进行详细介绍。
一、设计阶段1.需求分析在设计阶段，首先需要明确客户或业主的需求，并进行详细的分析。
这包括了对于电气系统所需功能、规模、运行环境等方面的要求进行全面评估，并确定具体实现方案。
2.系统设计在完成需求分析后，根据客户或业主提出的要求和实际情况进行系统设计。
这包括了对于电气系统各个部分（如配电系统、照明系统等）进行设计，并确定所需设备和材料。
3.图纸编制在完成系统设计后，需要将其转化为图纸形式。
这包括了对于各个部分所需设备和材料进行标注，并按照规范要求编制出详细的施工图纸。
二、采购阶段1.设备和材料采购在完成图纸编制后，需要进行设备和材料的采购。
这包括了对于所需设备和材料进行清单编制，并根据实际情况进行供应商选择和采购。
2.质量检验在完成设备和材料采购后，需要对其进行质量检验。
这包括了对于所采购设备和材料的外观、功能、性能等方面进行全面检查，并确保其符合规范要求。
三、施工阶段1.现场勘测在开始施工前，需要对现场进行勘测。
这包括了对于现场环境、设备安装位置等方面的详细调查，并根据实际情况确定施工方案。
2.安装与调试在完成现场勘测后，需要开始进行设备的安装与调试。
这包括了对于各个部分所需设备的安装、接线等工作，并根据实际情况进行调试以确保其正常运行。
3.测试与验收在完成安装与调试后，需要进行测试与验收。
这包括了对于电气系统各个部分的功能、性能等方面进行全面测试，并根据规范要求进行验收。
四、维护阶段1.定期检查在完成测试与验收后，需要进行定期检查。
这包括了对于电气系统各个部分的运行情况进行全面检查，并根据实际情况进行维护和修理。
2.故障排除在电气系统出现故障时，需要进行及时的排除。
电气设计流程
电气设计流程一、投标阶段：在投标阶段必须有电气人员参与标书的设计，根据标书中提出的电气节点及控制方式、品牌要求等,尽快提出设备所配套的电气设备预算清单。
二、初步设计阶段中标后，在技术协议中明确电气的供货范围、电气连接分界点及连接方式、品牌及规格要求，与业主充分沟通后展开各系统的技术设计；向工艺设备专业了解设备配置情况；提出电气初步设计说明。
A、初步设计需要确定设备用电负荷，要有设备负荷一览表。
B、根据确定的配电方案，提出电源及回路数要求，明确电源引自何处；确定高低压供电系统供电方式；确定重要设备的运行方式；C、要求根据工艺图纸（含控制要求），提出电气的PID图、提出优先采购清单并完成电气原理图的绘制，确定电气外购设备清单和相关的技术规范书。
D、初步设计方案出来后，交业主确认并存档。
三、施工设计阶段：本阶段在初步设计各系统方案基础之上进行深化及完善；在施工设计时需要电气设计人员提出详细的电气施工图纸(包括电气原理图、电缆清册、电缆桥架敷设图、现场盘柜位置图)在这时，电气要和除尘工艺设备最终确定设备的有关电气的设备配置。
A、施工设计需要获得工艺设备的最终清单和控制要求、需要获得现场设备的布局图和配电图、需要沟通好与甲方电气接口的详细设计、制定通信接口表（发送和接收信号名称，通信方式是硬线连接、profibus dp通信还是以太网通信、以及这些信号在双方程序中的DB 号和具体位置等）；需要沟通好我方电气与我方外购件的详细设计（如电石烟气分析系统、变频及软起成套柜、设备采购的有关电气的详细电气参数）。
B、完成PLC硬件组态和软件编程、HMI画面的组态，并下载到尚未出厂的PLC柜中完成基本的调试。
C、在施工阶段设计时最好能够去现场一趟，以便具体确定电缆桥架、辅材的供货。
D、在施工阶段设计时要充分考虑到现场的调试和安装（比如号码管、便携式文本显示器等），在电气供货清单提出时一道提出供货目录表以便出现漏发或提出太迟从而影响现场的进度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设计流程
电气设计是指在建筑、工业生产或其他相关领域中，通过对电力系统和电气设备的规划、设计和调试，实现电力分配、控制和保护等功能的过程。
电气设计流程是一个有序、系统的过程，包括需求分析、电气系统设计、配套设备选择、电气系统布置、电气设备设施、系统调试和维护等环节。
首先，需求分析是电气设计的第一步。
设计师需要与业主或用户充分沟通，了解他们的需求和要求，包括用电负荷、用电环境、电力供应要求等方面。
根据这些需求，制定电气设计的基本方案。
接下来，进行电气系统设计。
在设计过程中，设计师需要根据需求分析结果，制定电气系统的详细设计方案，包括电压等级、电负荷量、电力分配和控制方式等。
这需要对电气原理、电气标准和相关法规有深入的了解和熟悉。
然后，根据设计方案选择合适的配套设备。
根据设计要求，设计师需要选择合适的变压器、开关设备、电力仪表和电缆等配套设备。
在选择过程中，需考虑设备的技术参数、品质和供应商的信誉等因素。
接着，进行电气系统的布置和设施。
设计师需要将选择好的配套设备按照设计方案进行布置，制定电源和负能量的分配方式，设计电缆走线和接线箱布置等。
在实施过程中，需保证设计符
合安全、可靠、便捷和美观的原则。
完成布置后，进行系统的调试。
这一环节主要是为了检验和优化设计方案的可行性和有效性。
在调试过程中，设计师将对电气设备和电气系统进行逐一检查和测试，确保各个设备和系统的正常工作。
如果发现问题，需要及时调整和修复。
最后，对电气系统进行维护。
电气系统的维护是为了确保设备和系统的长期稳定运行。
维护工作包括定期的设备检查、测试和保养，以及及时处理故障和隐患。
值得一提的是，电气设备和系统的维护需要符合相关的法规和标准。
总之，电气设计是一个复杂而关键的过程。
有效的电气设计需要深入的需求分析、科学的系统设计、合理的设备选择、精确的布置和设施、细致的调试和可靠的维护。
通过严谨的流程和科学的方法，可以确保电气系统的安全、可靠和高效运行，为用户提供优质的电力供应和控制。
