卷盘式喷灌机使用方法
卷盘式喷灌机工作原理
卷盘式喷灌机工作原理简介卷盘式喷灌机是一种用于农田灌溉的设备，它能够将水通过喷头均匀地喷洒到农田中。
它的工作原理主要包括水源供给、输水系统、卷盘系统和喷洒系统。
水源供给卷盘式喷灌机需要有稳定的水源供给，通常会使用河流、湖泊或水井等自然水源。
在开始工作之前，需要将水源与输水系统连接起来，确保有足够的水量供应。
输水系统输水系统是将来自水源的水引导到卷盘上，并通过喷头进行喷洒的关键部分。
输水系统主要由进口管道、主输送管道和支线管道组成。
1.进口管道：进口管道是将来自水源的水引入到主输送管道中的管道。
它通常具有较大的直径，以保证足够的流量。
2.主输送管道：主输送管道是将从进口管道引入的大量水分配到各个支线上的管道。
它通常被埋在地下，以防止被损坏。
3.支线管道：支线管道是将主输送管道中的水引导到卷盘上的喷头的管道。
它通常位于地面上，以便更换和维修。
卷盘系统卷盘系统是卷盘式喷灌机的核心部分，它负责将输送过来的水通过喷头均匀地喷洒到农田中。
卷盘系统主要由卷盘、卷筒、传动装置和控制装置组成。
1.卷盘：卷盘是一个圆筒形的装置，用于存放输送水源的软管。
它通常由金属材料制成，具有足够的强度和刚性。
2.卷筒：卷筒是固定在卷盘上，并用于收回和释放软管的装置。
当需要喷洒时，卷筒会释放足够长度的软管；当喷洒结束时，卷筒会自动收回软管。
3.传动装置：传动装置是将电力或液压能源转换为机械能以驱动卷筒工作的设备。
它通常由电机、减速器和链条等组成。
4.控制装置：控制装置用于控制传动装置的启停和速度调节，以实现对喷洒水量和范围的控制。
通常采用遥控或自动化控制方式。
喷洒系统喷洒系统是卷盘式喷灌机的最后一部分，它负责将水从软管通过喷头均匀地喷洒到农田中。
喷洒系统主要由喷头、喷水孔和调节装置组成。
1.喷头：喷头是将水分散成细小水滴并均匀地喷洒到农田中的装置。
它通常由塑料材料制成，具有一定的耐腐蚀性和耐磨性。
2.喷水孔：喷水孔是位于喷头上的小孔，通过它将水分散成细小水滴。
卷盘式喷灌机使用说明
卷盘式喷灌机使用说明卷盘式喷灌机使用说明引言：卷盘式喷灌机是现代农业中普遍使用的灌溉设备之一。
它通过喷洒水滴或雾化水雾的方式，将水分均匀地送到农作物的根部，以满足植物的生长需求。
本文将深入探讨卷盘式喷灌机的使用方法、注意事项以及对农作物生长的影响。
一、卷盘式喷灌机的使用方法1. 准备工作：在使用卷盘式喷灌机之前，需要确保以下准备工作已经完成：- 确定喷灌机的布置位置，保证其能覆盖到要灌溉的农作物区域。
- 检查水源是否接通，并保证水源的质量符合农作物的需求。
- 检查机器的工作状况，包括喷头、水管、控制系统等。
2. 设置灌溉时间和水量：根据农作物的需求和当地的气候条件，设置合适的灌溉时间和水量。
- 农作物对水分的需求随生长阶段不同而变化，需要根据其生长状况进行调整。
- 当地的气候条件，如温度、湿度和风速等，也会影响灌溉的水量和时间。
3. 启动喷灌机：将喷灌机连接到电源，并按照设备上的说明启动机器。
- 确保机器工作正常后，逐步调整水压和喷洒角度，以确保水分均匀地分布在作物的根部。
二、卷盘式喷灌机的注意事项1. 维护设备：定期检查和维护卷盘式喷灌机，以保证其正常工作。
- 清洗喷头和水管，以防止堵塞。
- 检查水泵和控制系统的工作状态，如有异常及时修理或更换。
2. 控制水质：水质对喷灌机的正常运行和农作物的生长起着重要作用。
- 确保水源的质量，含有过多杂质和化学物质的水会对农作物造成损害。
- 如水质不符合要求，可以使用滤网或添加洁净剂等方法进行处理。
3. 灵活调整喷洒方式：根据农作物的需求和生长状态，可以灵活调整喷灌机的喷洒方式。
- 在干旱季节，可以增加喷洒时间和水量，以满足农作物对水分的需求。
- 在雨季或高湿度的环境中，可以减少喷洒时间，以避免农作物过湿导致疾病发生。
三、卷盘式喷灌机对农作物生长的影响1. 提供均匀的灌溉：卷盘式喷灌机能够将水分均匀地喷洒到农作物的根部，避免出现过湿或过旱的情况。
- 这有助于促进农作物的正常生长和发育，提高产量和品质。
卷盘式喷灌机使用说明
卷盘式喷灌机使用说明一、引言卷盘式喷灌机是一种高效节水的农业灌溉设备，广泛应用于农田、果园、蔬菜大棚等领域。
本文旨在提供卷盘式喷灌机的使用说明，帮助用户正确操作和维护设备，保证其正常运转和延长使用寿命。
二、设备结构卷盘式喷灌机主要由卷盘、喷头、水泵、发动机等组成。
1. 卷盘：用于收放喷灌管道，通常由钢铁制成，具有较强的耐腐蚀性和承载能力。
2. 喷头：用于将水流均匀地喷洒到作物上，通常由塑料制成，具有耐磨损性和防堵塞性。
3. 水泵：用于将水从水源输送到喷头处，通常采用离心泵或柱塞泵等类型。
4. 发动机：用于驱动水泵工作，通常采用柴油发动机或汽油发动机等类型。
三、操作步骤1. 准备工作（1）检查设备是否完好无损，并清理设备表面的杂物和污垢。
（2）检查水源是否充足，水质是否符合要求，如有需要，应进行净化处理。
（3）检查油箱油量和发动机冷却液水平，如不足应及时添加。
2. 安装喷灌管道（1）将喷灌管道从卷盘上取下，并展开到需要灌溉的地方。
（2）将喷头安装在管道末端，并根据实际需要调整喷头的角度和高度。
3. 启动设备（1）打开发动机的燃油阀门，并启动发动机。
（2）打开水泵的进水阀门，并调整出水压力和流量。
4. 进行喷灌作业（1）将卷盘上的手柄转动，收回喷灌管道，直至全部收回到卷盘上。
（2）按下控制按钮，使喷头开始工作。
根据实际情况调整喷头的工作时间和频率。
5. 结束工作（1）停止发动机并关闭燃油阀门和进水阀门。
（2）将卷盘上的手柄转动，使喷灌管道全部展开到地面上。
四、维护保养1. 定期更换机油和滤清器，并清洗发动机和水泵的散热器。
2. 定期检查喷头是否堵塞或损坏，并及时更换。
3. 定期检查卷盘和喷灌管道的连接处是否松动或磨损，如有需要，应及时修理或更换。
4. 定期检查水泵和发动机的传动部件是否正常运转，并润滑传动部件。
5. 存放时应将设备清洗干净，并储存在干燥通风处，以防生锈和腐蚀。
五、注意事项1. 在使用过程中，应注意安全，避免触电、火灾等事故的发生。
卷帘喷灌机使用方法
卷帘喷灌机使用方法卷帘喷灌机是一种较现代化的喷灌设备，广泛应用于农业灌溉、果园、油田等领域。
如何正确地使用卷帘喷灌机，对于保证灌溉的效果和控制成本都具有非常重要的意义。
一、安装与调试1. 安装位置应选择平整、开阔、无遮挡的地面。
在选址时应注意机器在开启状态下的喷灌范围，避免喷头覆盖不到范围内的作物。
2. 在确定好安装位置后，将卷帘喷灌机支架固定到地面上，然后固定喷灌机本体到支架上。
3. 对各个喷头进行校准，调整喷头高度，保证水流可以覆盖到作物。
4. 进行电气连线及机器调试，检查管道及电路连接是否稳固可靠，待机者位置是否正确。
二、正式使用1. 启动卷帘喷灌机前，应检查配电控制电缆与喷灌机的连接是否稳扎，并检查机器是否有漏水现象。
2. 浇灌时先将灌溉面平整，关闭整个区域中的所有阀门，打开卷帘喷灌机的主开关，此时机器会自动开启，开始进行喷水。
3. 调节灌流量，保持在合适的范围内，尽量避免过少或过多的喷水，以免影响生长情况。
4. 控制喷灌时间，根据作物的需要，合理调节喷灌机器的停止时间，一般情况下需保证雨水能够渗透到根部，不然会影响作物生长和发育。
5. 结束喷水时，应先关闭卷帘喷灌机主开关，再依次关闭管道阀门，以确保机器安全关闭并防止漏水。
三、平时维护与保养1. 定期检查卷帘喷灌机的喷头、管路、控制电气系统等部件的工作状态，及时更换需要更换的部件。
2. 防止卷帘喷灌机受到人为破坏或者操作失误导致的损坏。
3. 喷头应保持清洁、不堵塞，机器应定期进行保养、清洁和润滑。
4. 定期检查电气联接器和防水盒的连接情况，确保电气部分的安全可靠。
5. 暂时停用卷帘喷灌机需要关闭机器总电源，确保安全。
长期停用前应进行繁船检查、维护保养工作。
总之，正确使用卷帘喷灌机需要注意安装、调试、正式使用、平时维护与保养等多个方面的问题。
保证机器安全，确保灌溉效果和成本控制，是正确使用卷帘喷灌机的必要途径。
卷盘式喷灌机的使用技术
、
滑油 。
４ ． 调 整喷 灌机 机组 的行 进 速 度 ， 应 根 据不 同 的季 节， 作物需水量对喷灌机 的动力机和传动部分进行调 整， 获 得理 想 的行 进速度 。 （ 二） 使 用 中注意 事项 １ ． 水泵启动后 ， ３ ｍ ｉ ｎ 未出水 ， 应停机检查。 ２ ． 水泵运行中若 出现不正常现象 ， 如杂音 、 振动、 水量下降等， 应立即停机 ， 要注意轴承温升 ， 其温度不 可 超 过７ ５℃ 。 ３ ． 观察喷头工作是否正常 ， 有无转动不均匀 ， 过 快或过慢 ， 甚至不转动 的现象。观察转 向是否灵 活， 有无 异 常现 象 。 ４ ． 应尽量避免引用泥沙含量过多的水进行 喷灌 ， 否则容易磨损水泵叶轮和喷头的喷嘴， 并影响作物的
２ ０ １ ３年第 １ 期
农 机 使 用 与 维 修
４ ３
卷 盘式 喷灌机 的使 用技 术
裴龙 江省 密 山市 当壁镇 农机 监理 站 丁 强
近 年来 ， 随 着 国家 对 农 业 的投 入 不 断加 大 ， 农 业 机械化程度的不断提高， 高效节水灌溉技术也得到 了 较快的发展。我 市首次 引进 推广 １ ０台卷 盘式 喷灌 机， 为２ ０ １ ２年春季抗旱发挥了重要作用 ， 但在使用 中 出现了一些问题 ， 为使这些机械高效率地发挥 作用 ， 现 就 喷灌 机使 用技 术介 绍 如下 ： 卷 盘 式喷 灌机 的工 作原 理 卷盘式喷灌机采用水涡轮式动力 驱动系统 ， 卷盘 车上装有使卷盘旋转并使 喷头车 自 走 的水力驱动机 ， 压力水通过直流可 调式水蜗轮 、 管路系统 、 绞盘 主轴 管道 、 Ｐ Ｅ管直达喷头小车上 的喷头 ， 喷头均匀地将高 压水流喷洒 到作物 上空， 形成细小 的水滴均匀 降落； 同时 ， 喷灌时卷盘在水力驱动机的作用下缓慢旋转 ， 缠绕 软管 ， 带动软管末端 的喷头 车向卷盘车方 向移 动， 实现 Ｐ Ｅ管的 自动 回收， 达 到回收喷头 小车 的 目 的。停机碰板可实现 自动停机 ； 操作简单 ， 工作 可靠 ， 降水 均 匀 。 二、 卷 盘式 喷灌 机 的使 用技术 （ 一） 使 用前 的 准备 １ ． 根 据地 形 、 水源、 农 作 物 和风 向等 条 件 ， 合 理选 择 喷灌 机安 装 位 置 ， 并 且 放 在 坚 实 的地 方 ， 以免 机 组 在工 作 中下 陷倒 塌 。 ２ ． 安装进 水 管 时 ， 要 注 意 防止 管道 漏 气 ， 并 避 免 与石块等硬物摩擦 。铺设输水管道时 ， 要与作物行 间 保持平行 ， 以免 损伤作 物 ， 安 装各种 接头 时， 应 注意 清洁。 ３ ． 安装完毕后应对各部分进行一次检查 ， 包括动 力机组 ， 各部分螺钉连接是否牢 固， 转 动部分有无卡 滞现 象 ， 喷 头 是 否 有 堵 塞 等 。检 查 完 毕 后 加 注 润

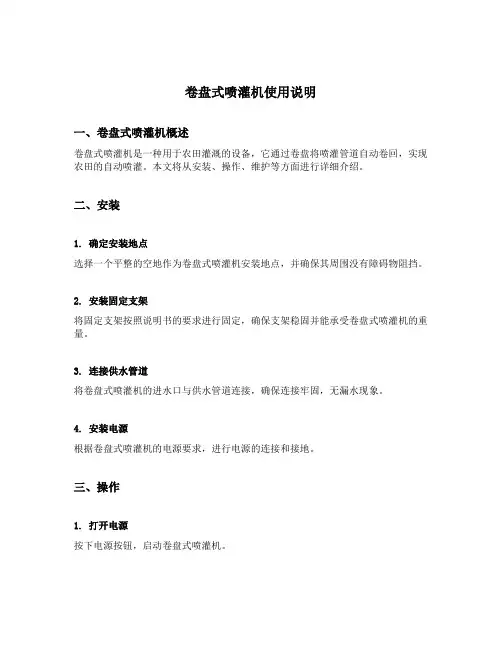

卷盘式喷灌机使用说明
卷盘式喷灌机使用说明一、卷盘式喷灌机概述卷盘式喷灌机是一种用于农田灌溉的设备，它通过卷盘将喷灌管道自动卷回，实现农田的自动喷灌。
本文将从安装、操作、维护等方面进行详细介绍。
二、安装1. 确定安装地点选择一个平整的空地作为卷盘式喷灌机安装地点，并确保其周围没有障碍物阻挡。
2. 安装固定支架将固定支架按照说明书的要求进行固定，确保支架稳固并能承受卷盘式喷灌机的重量。
3. 连接供水管道将卷盘式喷灌机的进水口与供水管道连接，确保连接牢固，无漏水现象。
4. 安装电源根据卷盘式喷灌机的电源要求，进行电源的连接和接地。
三、操作1. 打开电源按下电源按钮，启动卷盘式喷灌机。
2. 设置喷洒范围和喷洒时间根据需要设置卷盘式喷灌机的喷洒范围和喷洒时间。
可以通过控制面板上的按钮或旋钮进行相应的设置。
3. 开始喷洒确认设置无误后，按下开始按钮，卷盘式喷灌机将开始喷洒水源。
4. 监控喷洒情况在喷洒过程中，需要定期检查卷盘式喷灌机的工作情况，如喷洒是否均匀、喷洒范围是否符合要求等。
若有异常情况，需要及时停止喷洒并检修。
四、维护1. 定期清洗卷盘式喷灌机喷洒后会积累一定的污垢，定期清洗喷灌管道和喷头，以保证喷洒的效果。
2. 定期润滑定期给卷盘式喷灌机的关键部位进行润滑，如卷盘轴承、传动装置等，以保证设备的正常运转。
3. 注意防护卷盘式喷灌机应放置在防雨、防尘的地方，避免设备受潮、进水或被灰尘污染。
4. 定期检修建议定期对卷盘式喷灌机的各项功能和部件进行检修，如电路系统、喷头等，确保设备的正常运行。
五、注意事项1.在操作卷盘式喷灌机前，务必阅读并按照说明书要求进行操作。
2.不得将喷灌机用于其他非灌溉用途。
3.在停止使用卷盘式喷灌机时，应切断电源，并进行必要的安全防护措施，防止意外发生。
4.若在操作过程中发现异常情况，应立即停止使用并进行检修。
5.卷盘式喷灌机为高压设备，未经专业人员许可，严禁私自拆卸或改动任何部件。
六、总结卷盘式喷灌机是一种方便快捷的农田灌溉设备，通过以上的使用说明，我们可以更好地了解和操作这种设备。
JP75-300型卷盘式喷灌机在农田灌溉中的应用优势
SHU JIAO LIU席尚明本栏编辑节水灌溉农业机械化是依靠农业工程技术，按作物生长发育需水进行的适时适量灌溉技术，旨在提高农业用水的有效利用率及灌溉水的利用效率，改善作物生态环境，从而获得农业生产的优质、高产、高效，以保证农业的持续稳定增长。
与滴灌、微灌相比，作为节水设备的卷盘式喷灌机更经济、适应性更强、操作更方便，它具有节约用水、节约劳力、节约耕地、对土地的适应性强、提高产量等诸多优势，是节水农业的重要标志。
1主要结构和工作原理1.1主要结构JP75-300型卷盘式喷灌机主要构件包括能回转270°的转盘、机架、绞盘、特性PE 管、多功能减速箱、轴流式水涡轮、导向排管装置、自动调速装置、喷头车、配套水泵等。
JP75-300型卷盘式喷灌机主要结构见图1。
1.2工作原理JP75-300型卷盘式喷灌机采用水涡轮式动力驱动系统。
该系统操作简单经久耐用，采用大段面小压力的独特设计，即使在很小的流量下仍可达到较高的回收速度，水涡轮转速从水涡轮轴引出经一个两速段的皮带驱动装置传入到减速器中，经减速后，再经链条传动产生强大扭矩力驱动绞盘转动，从而实现PE 管的自动回收。
喷灌机有水泵供给压力水，经水涡轮流出的高压水流经PE 管直接输送到喷头处，喷头均匀地将高压水流喷洒到作物上空，散成细小的水滴均匀降落，并随着PE 管的移动而不间歇地进行喷洒作业。
在水涡轮进水弯头处设有调整舌板，调整舌板的开启度，便可改变进入水涡轮冲击叶片的水流量，使水涡轮的转速也随之改变，改变PE 管移动速度，从而达到所需求的不同降水深度的目的。
2主要技术参数和操作方法2.1主要技术参数JP75-300型绞盘式喷灌机主要技术参数见表1。
2.2灌溉方法灌溉方法：①用拖拉机将卷盘式喷灌机牵引到地边，灌溉带地头中央位置。
②用拖拉机将喷头车JP75-300型卷盘式喷灌机在农田灌溉中的应用优势音李军泉摘要：介绍了JP75-300型卷盘式喷灌机的主要结构、工作原理、主要技术参数、操作方法，阐述了山西省夏县引进应用JP75-300型卷盘式喷灌机产生的经济效益，分析了卷盘式喷灌机在农田灌溉中应用的优缺点。
卷盘式喷灌机使用方法
卷盘式喷灌机使用方法卷盘式喷灌机是一种常用于农田灌溉的机械设备，它能够有效地提供水源给农田，帮助作物生长。
本文将介绍卷盘式喷灌机的使用方法，以帮助农民正确、高效地操作该设备。
1. 准备工作在开始使用卷盘式喷灌机之前，需要进行一些准备工作。
首先，检查设备是否完好，包括管道、喷头、连接部件等。
确保没有漏水或损坏的地方。
其次，清理喷灌区域，移除杂草、石块等障碍物，确保喷头可以正常工作。
2. 连接水源将卷盘式喷灌机的进水管连接到水源，可以是井水、河水或水塘中的水。
确保连接紧密，没有漏水的地方。
同时，要确保水源的供水量足够，以满足农田的需水量。
3. 展开喷灌机将卷盘式喷灌机展开，将喷头和喷灌管铺设在农田中。
根据土地的大小和形状，合理地选择铺设的方式，以达到最佳的喷灌效果。
铺设完成后，使用固定器件将喷头和喷灌管固定在地面上，防止其移动或倾斜。
4. 调整喷灌弧度和喷射距离根据农田的大小和作物的需水量，调整卷盘式喷灌机的喷灌弧度和喷射距离。
通过旋转喷头的调节装置，可以改变水流的角度和喷射距离。
确保水流能够覆盖到整个农田，并且达到作物所需的灌溉要求。
5. 控制喷灌时间和水量卷盘式喷灌机一般配有控制器或计时器，可以根据作物的需水量和灌溉时间来设置喷灌的时长和水量。
根据具体的情况，调整控制器或计时器的设置，确保作物可以得到适量的水源供应，同时避免浪费水资源。
6. 定期维护卷盘式喷灌机需要定期进行维护，以保证其正常运转和延长使用寿命。
在使用过程中，要及时清理喷头，防止堵塞。
定期检查管道、连接部件，修复漏水或损坏的地方。
同时，定期检查电子控制设备，确保其正常工作。
7. 注意安全在使用卷盘式喷灌机时，要注意安全，避免发生事故。
不要将喷头对准人体或动物，避免造成伤害。
同时，注意电源的使用，避免触电事故发生。
在使用过程中，要注意观察设备是否正常运转，如有异常，应停止使用并检修。
总结：卷盘式喷灌机的使用方法非常重要，它影响到农田的灌溉效果和作物的生长情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卷盘式喷灌机使用方法
卷盘式喷灌机是一种常用于农田灌溉的设备，它通过卷绕的方式将灌溉管道展开，并喷洒水流到农田中，从而实现灌溉作用。
下面是卷盘式喷灌机的使用方法的相关参考内容。
1. 准备工作
在使用卷盘式喷灌机之前，首先要进行一些准备工作。
检查喷灌机的各个部件是否正常，并清洁机器表面上的杂物。
检查油箱中的油位是否足够，如果不足，及时添加。
排除喷灌机上的杂物和积水，确保机器的正常运行。
2. 安装灌溉管道
将灌溉管道卷轴固定在卷盘上，并确保所有接头牢固无漏水。
将灌溉管道从喷灌机上解卷出来，并将管道沿着农田需要灌溉的方向展开。
在展开管道时，要保持管道的拉伸均匀，并确保灌溉管道的连接处紧密可靠。
3. 连接喷头
将喷头连接到灌溉管道的末端，并通过相应的接头将喷头固定在管道上。
喷头是决定灌溉效果的关键部件，应根据农田的实际情况选择合适的喷头类型和喷洒范围。
4. 调整喷洒范围和喷洒角度
根据农田的大小和需求，调整喷头的喷洒范围和喷洒角度。
通过调整喷头的喷洒角度，可以控制喷洒的水流覆盖面积；通过调整喷洒范围，可以控制每个喷头的喷水量。
5. 启动喷灌机
在确保所有准备工作完成后，可以启动喷灌机。
打开主电源开关，然后按下启动按钮。
启动后，喷灌机会自动将灌溉管道卷绕回原处，并开始喷洒水流到农田中。
6. 监控喷灌过程
在喷灌过程中，要随时注意监控喷头喷洒情况。
如果发现有异常，如喷头堵塞或水流不均匀等问题，应及时停止喷灌机，并进行检修或调整。
7. 关闭喷灌机
当需要停止喷灌时，可以手动关闭喷灌机。
按下停止按钮后，喷灌机会自动停止工作，并将灌溉管道卷绕回卷盘上。
卷盘式喷灌机的使用方法就是以上的几个步骤。
需要注意的是，使用过程中要合理调整喷头，保证灌水均匀，并及时处理喷头堵塞等问题。
同时，在使用过程中要严格遵守使用说明书和安全操作规程，保证人身安全。
