UG设计师(CAD模块)模拟试卷1(题后含答案及解析)
UG设计师（CAD模块）模拟试卷1 (题后含答案及解析)
题型有：1. 单项选择题 2. 判断题请判断下列各题正误。
单项选择题下列各题的备选答案中，只有一个是符合题意的。
1． 采用直接浇口的单型腔模具，适用于成型壳形塑件，不宜用来成型________的塑件。
A．平薄易变形
B．壳形
C．表面要求高
D．较复杂形状
正确答案：A
2． 通过浇口进入型腔的熔料应呈________关进入腔内。
A．紊流
B．层流
C．涡流
正确答案：B
3． 护耳浇口专门用于透明度高和要求无内应力的塑件，它主要用于________等流动性差和对应力较敏感的塑料塑件。
A．ABS
B．有机玻璃
C．尼龙
D．聚碳酸酯和硬聚氯乙烯
正确答案：B
4． 带推杆的倒锥形冷料穴和圆形冷料穴适用于________塑料的成型。
A．硬聚氯乙烯
B．弹性较好的
C．结晶型
正确答案：B
5． 推管推出机构对软质塑料如聚乙烯、软聚氯乙烯等不宜用单一的推管脱模，特别对薄壁深筒形塑件，需用________推出机构。
A．推板
B．顺序
C．联合
D．二级
正确答案：C
6． 下列用于制作透明塑料件的是
A．聚甲醛（POM）
B．聚碳酸酯（PC）
C．聚丙烯（PP）
D．聚乙烯（PE）
正确答案：B
7． 下列用于制造齿轮、轴承的塑料是
A．聚苯乙烯（PS）
B．聚甲基丙烯酸甲酯（PMMA）
C．聚酰胺（PA）
D．聚氯乙烯（PVC）
正确答案：C
8． 助剂的加入可改善塑料的某些性能，下列何种助剂加入可提高其流动性
A．填充剂
B．稳定剂
C．润滑剂
D．固化剂
正确答案：C
9． 尼龙注射制品，成型后为消除内应力，稳定尺寸，达吸湿平衡，可用的后处理方法是
A．淬火
B．退火
C．调湿
D．回火
正确答案：C
10． 有些塑料易吸水，故注射成型前需干燥，有些塑料则不需要，下列一般不需干燥的塑料 是
A．PC
B．PMMA
C．PE
D．PA
正确答案：C
11． 下列那种情况不属于塑件表面质量
A．熔接痕
B．塑件翘曲变形
C．塑件有气泡
D．塑件强度或刚度不够
正确答案：D
12． 硬质塑料比软质塑料脱模斜度________
A．相等
B．小
C．大
D．不能确定
正确答案：C
13． 塑件壁厚太薄会造成
A．汽泡、凹陷
B．收缩不均
C．注不满（缺料）
D．没有影响
正确答案：C
14． 加强筋的方向应尽量与料流方向________
A．垂直
B．一致
C．45°
D．没有关系
正确答案：B
15． 不符合塑件外形设计原则的是
A．外形尽可能美观
B．转角处应有圆弧
C．无需考虑模具结构
D．在满足使用条件下，有利于成型，避免侧向抽芯机构
正确答案：C
16． 金属嵌件预热的目的是
A．用于加热塑料
B．提高嵌件的强度
C．有利于排气
D．降低嵌件周围塑料的应力
正确答案：D
17． 塑件上的文字，从模具制造考虑，最好采用
A．凸字
B．凹字
C．凹坑凸字
D．各种情况效果一样
正确答案：C
18． 关于塑件上设加强筋，下列说法错误的是
A．可增加制品强度和刚度
B．可改善制品成型时充模状态
C．避免塑件产生缩孔、气泡
D．外形美观
正确答案：D
19． 下列反映注射机加工能力的参数是
A．注射压力
B．合模部分尺寸
C．注射量
D．动模板行程
正确答案：C
20． 对于一副塑料模，影响其生产效率的最主要因素是
A．注射时间
B．开模时间
C．冷却时间
D．保压时间
正确答案：C
21． 在一个模塑周期中要求注射机动模板移动速度是变化的，合模时的速度
A．由慢变快
B．由快变慢
C．先慢变快再慢
D．速度不变
正确答案：C
22． 型号XS-ZY-125的注射机各参数中
A．Z表示注射
B．125表示锁模力
C．S表示成型
D．X表示塑料
正确答案：A
23． 一注射塑件采用PP材料，要求得到的制品密度大，强度，硬度高，刚度，耐磨性好，则其成型工艺条件应选用
A．熔体温度和模具温度高
B．熔体温度和模具温度低
C．熔体温度高和模具温度低
D．熔体温度低和模具温度高
正确答案：D
24． 在塑料中加入能与树脂相容的高沸点液态或低熔点固态的有机化合物，可以增加塑料的塑性、流动性和柔韧性，并且可改善成型性能，降低脆性。
A．正确
B．错误
正确答案：A
25． 不同的热固性塑料流动性不同，同一种塑料流动性是一定的。
A．正确
B．错误
正确答案：B
26． 结晶的外因条件是指熔体在成型过程中的冷却速率快慢。
A．正确
B．错误
正确答案：A

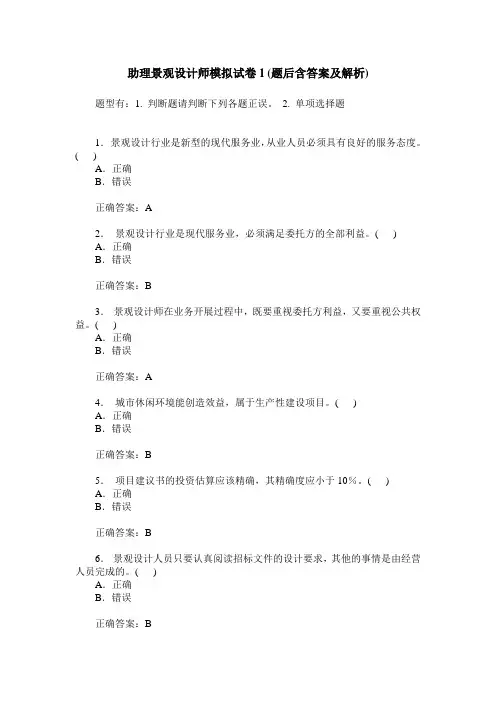

助理景观设计师模拟试卷1(题后含答案及解析)
助理景观设计师模拟试卷1 (题后含答案及解析)
题型有：1. 判断题请判断下列各题正误。 2. 单项选择题
1． 景观设计行业是新型的现代服务业，从业人员必须具有良好的服务态度。( )
A．正确
B．错误
正确答案：A
2． 景观设计行业是现代服务业，必须满足委托方的全部利益。( )
A．正确
B．错误
正确答案：B
3． 景观设计师在业务开展过程中，既要重视委托方利益，又要重视公共权益。( )
A．正确
B．错误
正确答案：A
4． 城市休闲环境能创造效益，属于生产性建设项目。( )
A．正确
B．错误
正确答案：B
5． 项目建议书的投资估算应该精确，其精确度应小于10％。( )
A．正确
B．错误
正确答案：B

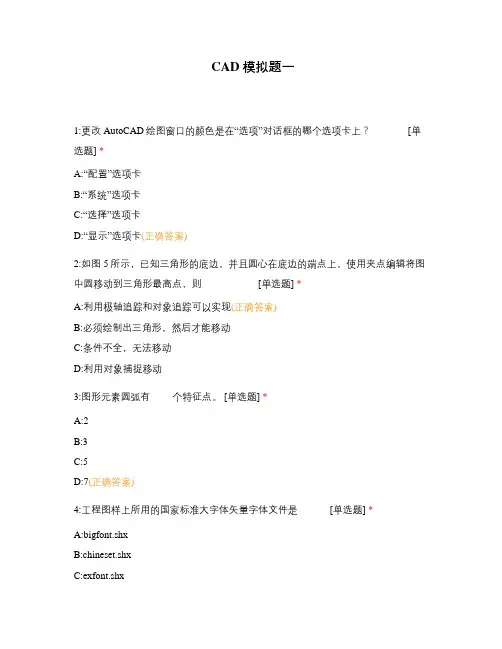

CAD模拟题一
CAD模拟题一
1:更改AutoCAD绘图窗口的颜色是在“选项”对话框的哪个选项卡上？_______ [单选题] *
A:“配置”选项卡
B:“系统”选项卡
C:“选择”选项卡
D:“显示”选项卡(正确答案)
2:如图5所示，已知三角形的底边，并且圆心在底边的端点上，使用夹点编辑将图中圆移动到三角形最高点，则___________ [单选题] *
A:利用极轴追踪和对象追踪可以实现(正确答案)
B:必须绘制出三角形，然后才能移动
C:条件不全，无法移动
D:利用对象捕捉移动
3:图形元素圆弧有 ____个特征点。 [单选题] *
A:2
B:3
C:5
D:7(正确答案)
4:工程图样上所用的国家标准大字体矢量字体文件是______ [单选题] *
A:bigfont.shx
B:chineset.shx
C:exfont.shx D:gbcbig.shx(正确答案)
5:绘制一个四个倒角距离为10的矩形，首先要______ [单选题] *
A:给定第一角点
B:绘制距离为10的倒角
C:选择“倒角(C)”选项，设定为10(正确答案)
D:选择“圆角(F)”选项，设定为10
6:下列关于外部参照的说法正确的是_______ [单选题] *
A:外部参照与插入快的功能是一样的
B:外部参照与插入快相比占用的存储空间更大
C:一个图形可以作为外部参照同时附着到多个图形中(正确答案)
D:使用了外部参照后，该图形已存储在当前文件中
7:在尺寸公差的上偏差中输入“0.025”，下偏差中输入“0.015”则标注尺寸公差的结果是_________ [单选题] *
A:上偏0.025，下偏0.015
B:上偏-0.025，下偏0.015
C:上偏0.025，下偏-0.015(正确答案)
D:上偏-0.025，下偏-0.015
8:用于打开/关闭正交方式的功能键是______ [单选题] *
A:F6
B:F7

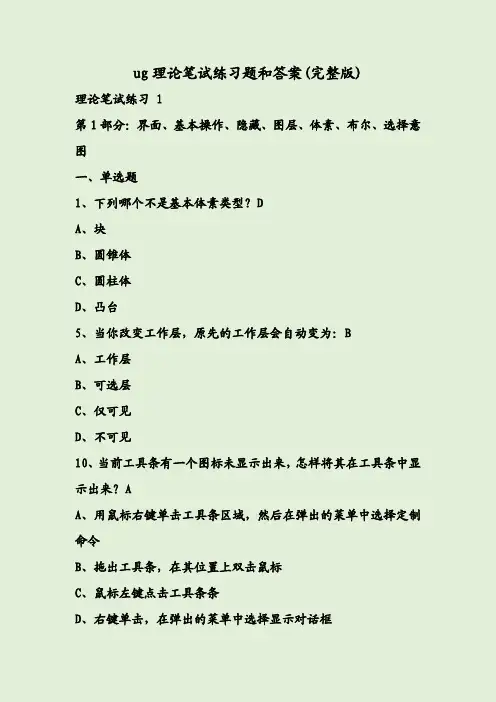

ug理论笔试练习题和答案(完整版)
ug理论笔试练习题和答案(完整版)
理论笔试练习1
第1部分：界面、基本操作、隐藏、图层、体素、布尔、选择意
图
一、单选题
1、下列哪个不是基本体素类型？D
A、块
B、圆锥体
C、圆柱体
D、凸台
5、当你改变工作层，原先的工作层会自动变为：B
A、工作层
B、可选层
C、仅可见
D、不可见
10、当前工具条有一个图标未显示出来，怎样将其在工具条中显
示出来？A
A、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制
命令
B、拖出工具条，在其位置上双击鼠标
C、鼠标左键点击工具条条
D、右键单击，在弹出的菜单中选择显示对话框
19、在NX的用户界面里，哪个区域提示你下一步该做什么？B
A、信息窗口（InformationWindow）
B、提示栏（CueLine）
C、状态栏（StatusLine）
D、部件导航器（PartNavigator）
20、选择下列哪一项，可以在进行选择操作时只选一个边缘而选
中所有相切边缘？C
A、自动选择（AutoSelect）
B、选择所有的边（SelectAllEdges）
C、增加相切链（AddTangentChain）
D、增加体的边缘（AddEdgesofBody）
28、哪个工具列出特征列表，而且可以作为显示和编辑特征的捷
径?D
A、装配导航器
B、编辑和检查工具
C、特征列表
D、部件导航器
31、欲使得一个层里面的对象显现出来，应该通过什么对话框实
现？A
A、层设置对话框
B、对象/特征属性对话框
C、特征设置对话框
D、对象设置对话框
39、欲使得零件模型在图形区域看上去比较真实，应该采用什么
显示模式？A
A、着色模式
B、隐藏线可见的线框模式
C、隐藏线变灰的线框模式
D、隐藏线变虚线的线框模式
41、哪个对话框决定创建一个圆柱（Cylinder）的方向?A
A、矢量构造器
B、绝对坐标系定位
C、工作坐标系定位
D、点构造器
61、如果要把下左图所示坐标系通过旋转变为下右图所示坐标系，应采取的操作是：D
A、+ZC轴：XC→YC角度90度
B、-ZC轴：XC→YC角度90度
UG NX6.0-CAD软件应用考试题库(常州专业人员继续教育)解析
UG NX6.0-CAD软件应用考试题库（常州专业人员继续教育）
2015
一. 单选题
选择【文件】︱【新建】选项，将打开【文件新建】对话框，该对话框中包含4个选项卡，下列______选项不属于该对话框的选项卡。
(A) 模型
(B) 图纸
(C) 装配
(D) 仿真
WCS的轴有标识颜色；X 为红色，Y 为______，而 Z 为蓝色。
(A) 黄色
(B) 绿色
(C) 橙色
(D) 灰色
对称基体应采用对称方式拉伸，从【结束】列表中选择______。
(A) 贯通
(B) 对称值
(C) 直至下一个
(D) 等值
水平参考定义特征坐标系的______。
(A) 原点
(B) X轴
(C) Y轴
(D) Z轴
对于圆形特征(如孔、圆台)，定位尺寸为圆心(特征坐标系的原点)到______的垂直距离。
(A) 原点
(B) 目标边
(C) 工具边
(D) 基准边
与几何体相关的基准面是______。
(A) 固定基准
(B) 绝对基准
(C) 相对基准
(D) 依附基准
一个也可用做在高一级装配内的组件对象的装配叫______。
(A) 子装配
(B) 对象组
(C) 零件
(D) 子组件
注释样式对话框中，______类型的文字进行编辑。
(A) 尺寸
(B) 附加文本
(C) 公差
(D) 基准符号
如果想转到所选择的面与视图方向平行的视图，应使用______按键。
(A) Home
(B) End
(C) F7
(D) F8
______对话框决定创建一个圆柱的方向。
(A) ABS 定位
(B) 矢量构造器
(C) WCS定位
(D) 点构造器
______命令可以在部件导航器中选择一个特征，并使其后所有的特征变为不激活状态。
(A) 设为当前特征
(B) 抑制保留的
(C) 隐藏保留的
(D) 不激活特征
______工具可以在两条平行直线中间创建一条与两条直线平行的直线，或在两条不平行直线之间创建一条平分线。
《UG(部份题目练习)V1》-email
单位_____________________考号_____________________姓名__________________
第1页（共36页）《UG（部份题目练习）V1》一、单选题，以下各题有多个选项，其中只有一个选项是正确的，请选择正确答案(本大题满分84分,每小题1分)1.[1分]当加工零件上的平面时，选择何种操作类型？A.区域铣操作B.平面铣操作C.型腔铣操作D.固定轴曲面轮廓铣操作【答案】B2.[1分]下面专业名词与图标对应的是（）。A.重播刀轨
B.确认刀轨
C.生成刀轨
D.列出刀轨【答案】A3.[1分]下面专业名词与图标对应的是（）。
A.指定检查边界
B.指定修剪边界
C.指定部件边界
D.指定毛坏边界
E.指定底面【答案】A4.[1分]下图采用的加工类型、顺序安排最合理的是（）。单位_____________________考号_____________________姓名__________________
第2页（共36
页）A.型腔铣-精加工底面B.型腔铣-深度加工轮廓-面铣削区域C.型腔铣-面铣削区域D.型腔铣-深度加工轮廓-跟随轮廓粗加工【答案】B5.[1分]下面是关于加工工艺参数描述。①刀具直径越大，转速越慢；同一类型的刀具，刀杆越长，吃刀量就要减小，否则容易弹刀而产生过切。②白钢刀转速不可过快，进给速度不可过大。③白钢刀容易磨损，开粗时少用白钢刀。A.①②③描述均正确B.只有①描述错误C.只有②③描述正确D.只有①描述正确【答案】A6.[1分]下面专业名词与图标对应的是（）。
A.指定修剪边界
B.指定底面
C.指定部件边界
D.指定检查边界
E.指定毛坏边界【答案】E7.[1分]下图说明了使用（）时，"跟随周边"刀具运动的基本顺序。单位_____________________考号_____________________姓名__________________
第3页（共36
页）A."顺铣"切削和"向外"腔体方向B."逆铣"切削和"向内"腔体方向C."逆铣"切削和"向外"腔体方向D."顺铣"切削和"向内"腔体方向【答案】A8.[1分]在UGCAM中一个操作可以生成（）个刀轨。A.多B.2C.1D.3【答案】C9.[1分]下图中那个是基准坐标系是:
cad模拟考试题及答案
cad模拟考试题及答案
2017年cad模拟考试题及答案
一、填空题
1.AutoCAD为用户提供了()空间和()空间两种绘图环境。这2种环境的()图标显示是不同的。
2.图层操作中，所有图层均可关闭，()图层无法冻结。
3.点画线、虚线等线型长短可以通过调节"线型管理器"中的()进行控制。
4.新建一个图层，新建图层的默认名称是()，可根据需要给图层重命名。
5.在同一个图形中，各图层具有相同的()、()、()。用户可以对位于不同图层上的对象进行编辑操作。
6.图层名字最长为()个字符。()是缺省的图层，该图层无法被删除。不能删除的另外几种图层还有()、()、()和()。()、()的图层不能被打印输出，()、()的图层不能被显示，()、()、()的图层不能被编辑。
7.打开或关闭“对象捕捉”模式，除了可以通过单击绘图辅助工具栏上的捕捉按钮进行切换外，还可以通过快捷键()和功能()键进行。
8.打开“栅格”模式，可以直观地显示图形的()和()。
9.在AutoCAD中，捕捉的功能分为为两种，一种是()，另一种是()。
10.动态UCS(DUCS)显示的打开和关闭除了可以单击状态栏中的坐标显示输入命令外，还可以按()键。 11.对大型文件使用“全部缩放”命令时，CAD会对图形执行()命令。
12.执行“交点”捕捉模式时，可捕捉到圆弧、圆、椭圆、椭圆弧、直线、多线、多段线、射线、样条曲线或构造线等对象之间的交点。此方式可以捕捉()
或()的边，但不能捕捉()的边或角点。
13.在“草图设置”对话框中有4个类别的绘图辅助工具的草图设置，即()、()、()和动态输入。
14.()是一种定位工具，它在另外一个独立的`窗口中显示整个图形视图，以便快速移动到目的区域。
15.希望将一个物体的特性应用到其它的对象上去，可用()。
二、选择题
1.轴测图中的左、右、上三种模式可以使用功能键来切换。
A.F2B.F5C.F6D.F8
UG设计师(CAD模块)模拟试卷5(题后含答案及解析)
UG设计师（CAD模块）模拟试卷5 (题后含答案及解析)
题型有：1. 单项选择题 2. 多项选择题 3. 填空题 4. 判断题请判断下列各题正误。 5. 简答题
单项选择题下列各题的备选答案中，只有一个是符合题意的。
1． 下列哪个不是基本体素类型？
A．块
B．圆锥体
C．圆柱体
D．凸台
正确答案：D
解析：
2． 连续性共有四种类型的形式，可以使对象连续但不相切的是：
A．G0
B．G1
C．G2
D．对称的
正确答案：A
解析：
3． 当前在建模模块中，如果希望通过实体上的边来创建一系列的曲线，可以使用哪一个曲线操作来产生这些曲线？
A．转换（Convert→EdgeToCurves）
B．投影（Project→EdgeCurves）
C．抽取（Extract→IsoclineCurves）
D．抽取（Extract→EdgeCurves）
正确答案：D
解析：
4． 需要桥接两条曲线间的一段空隙，结果既要保证相切也要跟随先前两条曲线的总体形状。应该选择下面哪一种连续的方法？
CAD模拟试卷及试题库
1 河 海 大 学
2009—2010学年第二学期 工程CAD 模拟试卷及答案
班级 学号 姓名 成绩
一、填空题。（10分，每空1分）
1. 若要修改当前图形的模型空间背景颜色，应在 “颜色”选项对话框
进行；若要修改命令行文字字体大小，应在 “ 命令行窗口字体”对话框 进行。
2. 利用系统命令可 LIMITS 修改绘图区域的大小。
3. 使用 捕捉 可以快速定位到栅格上的点，使用对象捕捉可以快速定位到对象上的特殊点。
4. 使用 实时缩放 ZOOM
命令可在绘图区放大或缩小当前视窗中图形的显示；使用系统命令缩放 SCALE可按比例改变当前视窗中图形的大小。
5. 可以利用 复制 、 镜像 和阵列实现复制功能。
6. 使用 列表LIST 命令可以查看图形对象数据库信息；通过
MATCHPROP特性匹配命令可以在图形对象之间互相匹配特性。
7. 使用 修订云线 可以为图形添加注释；定义 属性 可将数据附着到块上。
8. 使用自定义功能可简化CAD的操作界面。包含了所有外部扩展命令和系统命令别名的文本文件是 acad.pgp 。
二、单选题。（10分）
1. 点的坐标输入法有（ D ）种。
A. 1 B. 3 C. 4 D. 6
2. AutoCAD2004的色彩配置为（ B ）。
A. 渐变色 B.真彩色 C. 32位彩色 D. 颜色索引
3. 定义填充区域可通过拾取点和（ B ）两种方式。
A. 拾取点 B.拾取对象 C.关联填充 D. 非关联填充 2 4. 可以指定（ D ）绘制椭圆。
UGNX一级考试
考试时间 3小时
理论判断题：
第1题(3分)
第2题(3分)
第3题(3分)
第4题(3分)
第5题(3分)
理论选择题：
第6题(3分)
第7题(3分)
第8题(3分)
第9题(5分)
第10题(5分)
第11题(5分)
草图题：
第12题(12分)
第13题(18分)
建模题：
第14题(23分)
第15题(28分)
装配题：
第16题(30分)
题号：第 1 题
题目：抑制一个特征组(Feature Set) 也将抑制它包含的所有成员特征。
判断选项：正确 错误
题号：第 2 题
题目：在装配中可以对组件进行镜像或阵列的创建．
判断选项：正确 错误
题号：第 3 题
题目：在装配导航器上也可以查看组件之间的定位约束关系。
判断选项：正确 错误
题号：第 4 题
题目：如果不需要用到缺省的引用集整集（Entire）和空集（Empty）时,可以将其删除。
判断选项：正确 错误
题号：第 5 题
题目：不封闭的截面线串不能创建实体。
判断选项：正确 错误
题号：第 6 题
题目：创建草图时，草图所在的层由下列哪一项决定？
答案选项：
在草图中选择
建立草图时定义的工作层
NX 预设置中定义
系统自动定义
题号：第 7 题
题目：哪个对话框决定创建一个圆柱的方向?
答案选项：
点构造器
WCS定位
矢量构造器
ABS 定位
题号：第 8 题
题目：哪个工具列出特征列表,而且可以作为显示和编辑特征的捷径?
答案选项：
编辑和检查工具
特征列表
装配导航器 部件导航器
题号：第 9 题
题目：下列哪个选项不是装配中组件阵列的方法？
答案选项：
圆的
从引用集阵列
从实例特征
线性
题号：第 10 题
题目：下列哪种方式可以定义实体密度。
答案选项：
在部件导航器中右键实体，选择【属性】，进行密度设置。
ug理论题
NXCAD理论
1.1 UG NX CAD设计基础
(一) 单选题
1. ______模块是UG NX软件所有模块的基本模块，是启动该软件运行的第一个模块，并且
该模块为其他模块提供统一的数据库支持和交互环境。
A. 建模 B. 制图 C. 基本环境 D. 加工
答案：C
2．选择【文件】︱【新建】选项，将打开【文件新建】对话框，该对话框中包含4个选项
卡，下列______选项不属于该对话框的选项卡。
A. 模型 B．图纸 C．装配D．仿真
答案：C
3. 在NX的用户界面中，______区域提示用户下一步该做什么。
A. 信息窗口 B. 提示行 C. 状态行 D. 部件导航器
答案：B
4. 使用______可以方便地更新和了解部件的基本结构，可以选择和编辑各项的参数。 A. 部件导航器 B. 装配导航器 C. 特征列表 D. 编辑和检查工具
答案：A
5. ______可以绕点旋转模型。
A. 单击中建，旋转模型 B. 按住中建不放，出现绿色“十字”图标后旋转模型 C. 单击左键，旋转模型 D. 左右键同时按下，旋转模型
答案：B
6. 在【视图】工具条单击______按钮，可以调整工作视图的中心和比例以显示所有对象。
A. 平移 B. 放大/缩小 C. 缩放 D. 适合窗口
答案：D
7. ______ 显示样式仅用边缘几何体显示对象。必须手工更新旋转后的视图来校正显示。
A. 带有隐藏边的线框 B. 静态线框 C. 带有淡化边的线框 D. 局部着色
答案：B
8. 如果想转到所选择的面与视图方向平行的视图，应使用______按键。
A. Home B. End C. F7 D. F8
答案：D
9．______，可以将当前需要的图标在显示界面上被调出。
A. 在工具条中，右键单击, 选择用户定制。 B．出坞工具条，在需要的位置双击。 C. 把光标放在工具条一侧，单击左键. D. 右键单击，使用浮动工具条，显示对话框。
