人体体温测量传感器
电子体温计温度传感器工作原理
电子体温计温度传感器工作原理电子体温计是一种现代化的医疗设备，通过温度传感器可以准确测量人体温度。
本文将介绍电子体温计温度传感器的工作原理。
一、温度感测原理电子体温计中的温度传感器通常采用热电偶或热敏电阻作为感测元件。
热电偶原理基于热电效应，利用两种不同金属的特性，当两个金属处于不同温度时，会产生电动势。
根据温度差距和热电材料的参考表，可以准确测量出体温值。
热敏电阻原理则是基于材料的温度敏感特性，随温度的变化而产生阻值的变化，通过测量电阻值的变化即可得到体温值。
二、传感器结构电子体温计中的温度传感器一般由感测元件、信号调理电路以及输出部分组成。
感测元件负责测量体温，将体温转化为电信号；信号调理电路负责对电信号进行放大、滤波和校准等处理；输出部分则将处理后的信号转化为可读取的数字或模拟量。
三、工作流程1. 等待就绪：电子体温计上电后会进行自检，检测传感器是否正常工作。
2. 摄取体温：将温度传感器放置在人体舌下、腋下等部位，待传感器与体温接触后，开始测量温度。
3. 信号转换：感测元件将测得的温度值转化为相应的电信号。
4. 信号处理：经过信号调理电路的放大、滤波和校准等处理，确保测量结果准确可靠。
5. 结果显示：处理后的信号通过显示器显示出来，用户可以直接读取结果。
四、优点与应用电子体温计的温度传感器工作原理具有以下优点：1. 准确性：采用先进的温度传感技术，能够快速、准确地测量体温。
2. 可靠性：传感器结构精密，稳定性高，使用寿命长。
3. 方便性：电子体温计小巧轻便，易于携带和操作，适合在家庭和医疗机构使用。
4. 安全性：传感器采用非接触式测量，避免了传统温度计可能带来的交叉感染问题。
电子体温计温度传感器工作原理适用于各种场合，包括但不限于：1. 家庭：用于孩子和成人的体温监测。
2. 医疗机构：用于病房、急诊科、手术室等部门的体温测量。
3. 公共场所：如机场、车站等地方的体温检测。
总结：电子体温计的温度传感器工作基于热电偶或热敏电阻原理，通过感测元件、信号调理电路和输出部分的协作完成温度测量和结果显示。
人体 红外传感器 原理
人体红外传感器原理人体红外传感器是一种能够感知人体红外辐射的传感器。
它利用人体的红外辐射特性，通过红外探测器将人体所发出的红外辐射转化为电信号，从而实现对人体的检测和识别。
人体红外辐射是指人体在日常活动中产生的热能所释放出的红外辐射。
人体的红外辐射主要来自于体温的散发，通常在8-14微米的波长范围内。
人体红外辐射的强弱与人体的体温和活动状态有关，因此可以通过检测和分析人体红外辐射来判断人体的存在、活动状态以及活动位置等信息。
人体红外传感器的原理是基于红外辐射的检测和转化。
传感器中的红外探测器通常采用热释电效应或红外光电效应来实现对红外辐射的探测。
其中，热释电效应是指在物体受热时，物体的温度会发生变化，从而导致物体产生电荷的变化。
红外探测器利用这种热释电效应，在探测到红外辐射时会产生电荷的变化，并将其转化为电信号输出。
在人体红外传感器中，红外探测器通常被安装在传感器的感应头部分。
当有人体靠近传感器时，人体的红外辐射会被感应头所接收到，并通过电路系统进行处理。
处理后的信号会被传输到控制器或其他设备中，用于实现对人体的检测和识别。
人体红外传感器在实际应用中具有广泛的用途。
它可以应用于安防系统中，用于监测和报警。
当有人体进入监控区域时，传感器会感应到人体的红外辐射，并将信号传输给控制中心，从而触发报警装置。
此外，人体红外传感器还可以应用于自动化控制领域，如自动门控制、照明控制等。
通过感知人体的存在和活动状态，传感器可以实现对设备的自动开启或关闭，从而提高生活的便利性和舒适度。
人体红外传感器是一种基于人体红外辐射特性的传感器。
它利用红外探测器将人体所发出的红外辐射转化为电信号，从而实现对人体的检测和识别。
通过应用于安防系统和自动化控制等领域，人体红外传感器可以提供便捷、智能的解决方案，为人们的生活带来更多的便利和舒适。
医用电子体温计使用说明
医用电子体温计使用说明一、简介医用电子体温计是一种现代化的温度测量工具，用于快速、准确地测量人体体温。
本说明将详细介绍医用电子体温计的使用方法和注意事项，以确保您能够正确并安全地使用该设备。
二、设备组成医用电子体温计主要由以下几个部分构成：1. 温度传感器：位于医用电子体温计末端的感应器，用于接触人体测量部位并测量体温。
2. 显示屏：位于医用电子体温计的仪表面板上，用于显示测量结果。
3. 功能按键：位于医用电子体温计的便携式仪表面板上，用于启动、停止测量和调整设备设置。
三、使用方法1. 准备工作：a. 确保医用电子体温计已连接电源，电量充足。
b. 清洁医用电子体温计的温度传感器，以避免测量结果的准确性受到影响。
c. 确保被测者的测量部位干燥，没有污垢或异物。
2. 开始测量：a. 打开医用电子体温计的电源，等待仪表显示屏上的启动界面。
b. 将温度传感器轻轻贴近被测者的测量部位（例如口腔、腋下或肛门），确保与皮肤充分接触。
c. 等待数秒钟，直到仪表显示屏上的温度数值稳定下来，并记录所显示的体温测量结果。
四、注意事项1. 使用完毕后，及时关闭医用电子体温计电源，以节约电量并避免不必要的损耗。
2. 为了确保测量结果的准确性，请在每次使用前清洁医用电子体温计温度传感器，并避免使用过期或损坏的体温计。
3. 在使用医用电子体温计时，请确保被测者的测量部位干燥、整洁，以便获得准确的体温测量结果。
4. 如果您对医用电子体温计的使用方法有任何疑问或出现异常，请及时联系医疗专业人员或售后服务中心，以获取帮助和支持。
五、维护保养1. 定期检查医用电子体温计的外观和功能是否正常。
2. 如有需要，可以使用柔软的湿布轻轻清洁设备表面，但避免将任何液体溅入仪器内部。
3. 避免医用电子体温计受到剧烈震动或摔落，以免损坏设备或影响测量准确性。
六、总结医用电子体温计是一种方便、准确且易于使用的设备，用于测量人体体温。
通过按照本使用说明书中提供的方法和注意事项正确操作医用电子体温计，您将能够获得准确和可靠的体温测量结果，为健康管理和疾病诊断提供有力支持。

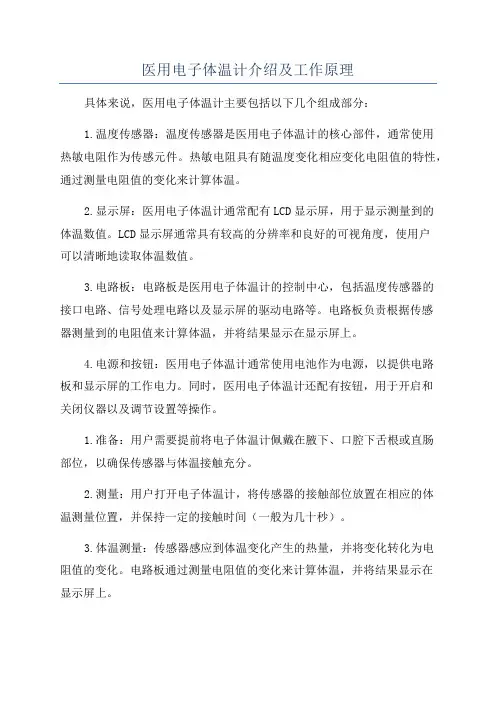

医用电子体温计介绍及工作原理
医用电子体温计介绍及工作原理具体来说，医用电子体温计主要包括以下几个组成部分：1.温度传感器：温度传感器是医用电子体温计的核心部件，通常使用热敏电阻作为传感元件。
热敏电阻具有随温度变化相应变化电阻值的特性，通过测量电阻值的变化来计算体温。
2.显示屏：医用电子体温计通常配有LCD显示屏，用于显示测量到的体温数值。
LCD显示屏通常具有较高的分辨率和良好的可视角度，使用户可以清晰地读取体温数值。
3.电路板：电路板是医用电子体温计的控制中心，包括温度传感器的接口电路、信号处理电路以及显示屏的驱动电路等。
电路板负责根据传感器测量到的电阻值来计算体温，并将结果显示在显示屏上。
4.电源和按钮：医用电子体温计通常使用电池作为电源，以提供电路板和显示屏的工作电力。
同时，医用电子体温计还配有按钮，用于开启和关闭仪器以及调节设置等操作。
1.准备：用户需要提前将电子体温计佩戴在腋下、口腔下舌根或直肠部位，以确保传感器与体温接触充分。
2.测量：用户打开电子体温计，将传感器的接触部位放置在相应的体温测量位置，并保持一定的接触时间（一般为几十秒）。
3.体温测量：传感器感应到体温变化产生的热量，并将变化转化为电阻值的变化。
电路板通过测量电阻值的变化来计算体温，并将结果显示在显示屏上。
4.结果显示：通过显示屏，用户可以直观地看到测量到的体温数值。
一些医用电子体温计还会配备声音提示或发光指示灯，用于提醒用户测量的完成或结果的合理范围。
1.精确度更高：医用电子体温计的传感器对体温变化更加敏感且响应更快，相比传统水银体温计，其测量结果更准确。
2.使用更安全：传统水银体温计由于含有有毒物质水银，破损或使用不当可能会造成中毒问题。
而医用电子体温计使用电子元件测量，不含有有害物质，相对更安全。
3.操作更便捷：医用电子体温计使用简单，用户只需将传感器接触到相应的部位，等待一段时间即可得到测量结果。
而传统水银体温计需要晃动和观察才能获取准确的读数。
smart sensor ar588+测温枪使用说明
smart sensor ar588+测温枪使用说明测温枪是一种利用红外传感器接收红外光原理测量人体温度的测量仪器。
使用时，只需将红外探头对准人体额头，按测量键，就能快速、准确的测量人体温度。
测温枪是一款多功能的红外测温仪器，它的主要测量部位是额头，测量的误差值是在0.2摄氏度。
除了测量人体之外，测温枪还可以测量物体和室内的温度，在测量时，我们只需要切换到相对应模式就可以了。
具体详情如下一、测温枪操作方法1.测量额温将体温计探头对准额头中心，并将距离保持在1-3cm内，轻按一下测量键，即可开始测量，伴随蜂鸣声响约1秒后，测量成功，屏幕显示读数，建议多测量几次，待测量值稳定，即最接近正确的体温。
注意：◎如果额头区域沾有头发，汗水或灰尘，请在使用前清洁该区域以提高读取精度◎经常检查探头是否清洁2.测量物温当体温计处于关机状态时，长按记忆键3秒以上，当屏幕显示物温符号“房子”时，进入物温测量状态。
保持与物体1-3cm距离进行测量，按下测量按键，伴随蜂鸣声响约1秒显示测量数值。
3.测量结束1）测量完后，可通过短按记忆键，进入记忆查询模式，查询测量记录，共35组记忆。
2）测量结束后，将体温计用干燥的软布擦拭，并放置在干燥通风的地方；3）本机10秒钟不操作按键，自动关机。
4.静音模式当体温计处于开机状态时，短按“静音键”，成功切换成静音模式。
再次短按“静音键”。
5.35组记忆数据查询当体温计处于开机或关机状态时，短按记忆键“M”查询记忆数据，再次按键“M”，查看下一组记忆数据。
如果没有记忆数值，屏幕显示“-M”。
6.摄氏度/华氏度切换当体温计处于开机状态时，短按F/C键转换华氏度，摄氏度。

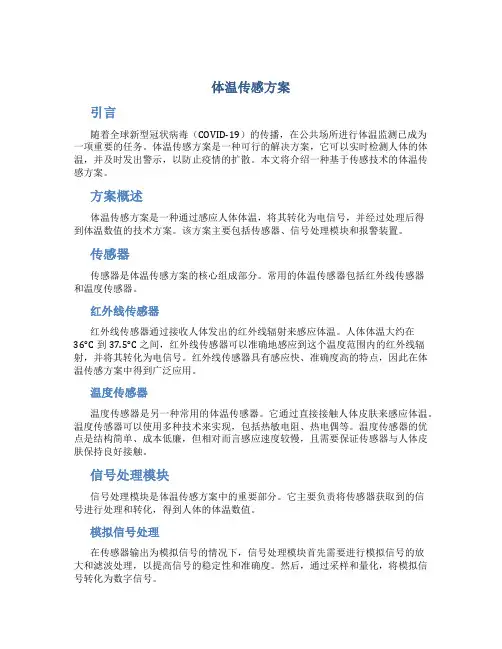

体温 传感 方案
体温传感方案引言随着全球新型冠状病毒（COVID-19）的传播，在公共场所进行体温监测已成为一项重要的任务。
体温传感方案是一种可行的解决方案，它可以实时检测人体的体温，并及时发出警示，以防止疫情的扩散。
本文将介绍一种基于传感技术的体温传感方案。
方案概述体温传感方案是一种通过感应人体体温，将其转化为电信号，并经过处理后得到体温数值的技术方案。
该方案主要包括传感器、信号处理模块和报警装置。
传感器传感器是体温传感方案的核心组成部分。
常用的体温传感器包括红外线传感器和温度传感器。
红外线传感器红外线传感器通过接收人体发出的红外线辐射来感应体温。
人体体温大约在36°C到37.5°C之间，红外线传感器可以准确地感应到这个温度范围内的红外线辐射，并将其转化为电信号。
红外线传感器具有感应快、准确度高的特点，因此在体温传感方案中得到广泛应用。
温度传感器温度传感器是另一种常用的体温传感器。
它通过直接接触人体皮肤来感应体温。
温度传感器可以使用多种技术来实现，包括热敏电阻、热电偶等。
温度传感器的优点是结构简单、成本低廉，但相对而言感应速度较慢，且需要保证传感器与人体皮肤保持良好接触。
信号处理模块信号处理模块是体温传感方案中的重要部分。
它主要负责将传感器获取到的信号进行处理和转化，得到人体的体温数值。
模拟信号处理在传感器输出为模拟信号的情况下，信号处理模块首先需要进行模拟信号的放大和滤波处理，以提高信号的稳定性和准确度。
然后，通过采样和量化，将模拟信号转化为数字信号。
数字信号处理当传感器输出为数字信号时，信号处理模块主要通过数字滤波和算法处理来提取体温信号，并进行数字信号的后续处理，例如去噪、平滑等。
最后，通过数学计算和校准，得到人体的体温数值。
报警装置报警装置是体温传感方案中的关键组成部分。
它负责监控人体体温的实时数值，并在超过设定阈值时发出报警信号。
报警装置可以采用不同的方式来进行报警，例如声音报警、光信号报警、震动报警等。
人体感应传感器原理
人体感应传感器原理随着科技的不断发展，传感器技术在各个领域中得到了广泛的应用。
其中，人体感应传感器是一种非常常见的传感器类型。
本文将介绍人体感应传感器的原理及其应用。
一、人体感应传感器的原理人体感应传感器是一种通过感知人体红外辐射信号来实现人体检测的传感器。
其基本原理是利用人体表面发射的红外线能量，通过传感器接收器内置的红外线接收器接收，从而实现对人体的检测。
具体来说，人体感应传感器内置一个红外线接收器，该接收器能够感知人体表面发射的红外线能量。
当人体靠近传感器时，人体表面发射的红外线能量就会被传感器接收器感知到，并转化成电信号。
传感器通过对这些电信号的处理，就能够判断人体是否存在于传感器的检测范围内。
二、人体感应传感器的应用人体感应传感器的应用非常广泛，主要包括以下几个方面：1. 家庭安防人体感应传感器可以用于家庭安防领域，如安装在门口、窗户等位置，用于检测是否有人非法入侵。
当传感器检测到有人靠近时，就会触发警报，提醒家庭成员注意安全。
2. 商业场所安防人体感应传感器也可以应用于商业场所安防领域，如商场、银行等公共场所。
通过安装人体感应传感器，可以有效地监测场所内人员的进出情况，提高场所的安全性。
3. 照明控制人体感应传感器还可以用于照明控制领域。
例如，将传感器安装在室内，当传感器检测到有人进入房间时，就会自动开启房间内的灯光。
当人离开房间时，传感器也会自动关闭灯光，从而实现智能照明控制。
4. 自动门控制人体感应传感器还可以用于自动门控制。
例如，在商场、酒店等场所中，可以安装人体感应传感器，当有人走近时，门就会自动打开，方便人们进出。
5. 医疗领域人体感应传感器还可以应用于医疗领域。
例如，在医院中，可以安装人体感应传感器，用于检测病人的体温、呼吸等生命体征，从而及时发现病情变化，提高医疗质量。
总之，人体感应传感器具有广泛的应用前景，其原理简单、可靠性高、响应速度快，是一种非常实用的传感器类型。
人体感说明书应器HC-SR501
人体红外传感器(PIR)模块HC-SR501工作原理：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
热释电效应：当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。
这种由于热变化而产生的电极化现象称为热释电效应。
菲涅耳透镜：根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射（反射）在PIR上；二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。
使热释电人体红外传感器(PIR)灵敏度大大增加。
模块参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度模块特性：1、这种探头是以探测人体辐射为目标的。
所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。
2、为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。
3、被动红外探头，其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
4、一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人体体温测量传感器
目录一·任务说明
二·总体设计方案
三·传感器的选型与测量电路
四·典型器件选择
五·系统误差的分析与处理
一、任务说明
任务用途
用于人体温度测量，要求实现非接触式测量，具备测量数据自动记录和打印功能，并对温度超限给出相应的报警和控制信号。
任务要求
1、确定测量方法，并说明其测量原理；
2、选定传感器类型，并说明理由；
说明：允许误差：±0.1℃
各类传感器比较
热辐射
非接触测量，结构简单，量程比较宽，精确度高，可自动记录和远距离传送信号，但人为误差大，只能测量高温，连续测量需冷却。
压电式
分辨率高，稳定性好，输出的频率便于数字化处理，抗噪声能力强，性能稳定，线性好，但是机械化强度很差。
数字信号输出。
热电阻
热电阻具有负温度系数，其灵敏度远高于金属热电阻，体积小，热惯性小，适合快速测量，功率小，寿命长，但互换性差，测量范围窄。
光纤式
光纤体吸收性探头体积小，灵敏度高，工作可靠，精确度高，与电磁场的相互作用小，误差小，但是测量范围窄。
根据以上各类传感器的特点，我们选择光纤辐射温度传感器，因为对于我们人体的温度来看，测量范围小并不影响我们的测量，其精确度和线性度以及受周围磁场的影响小等优点，由于光纤直径细小且可绕行好，因此也可以用于狭窄或者视听不好的场所，此外还可以用多个探头，借助于扫描器进行转换，构成多点温度测量系统，我们还是觉得这类传感器比较适合测量人体温度。
四、测量电路可行性分析
下图为光纤辐射温度传感器的设计框图，光纤探头接受由被测物体温度决定的辐射能，并经过光纤传输到检测器，由光电器件转换成电信号，再经过电路转换、处理后显示出被测温度值，这种光纤辐射温度计与一般的辐射温度计相比，其明显的优点是测量探头可以不用水冷而测量，从而有利于克服环境的干扰，适合于在恶劣的工作条件下应用，由于光纤直径细小且可绕行好，因此也可以用于狭窄或者视听不好的场所，此外还可以用多个探头，借助于扫描器进行转换，构成多点温度测量系统。
五、总体设计方案
七、系统误差分析与评价
恒定系统误差；误差值不随某些测量条件的变化而变化。
例如；砝码标准量值的误差及某些仪器的调整偏差都会使我们的测量结果引入恒定的系统误差
变值系统误差；
★累计性系统误差：误差的数据随某些检测系统变化而逐渐增加或逐渐减小。
例如；电阻的阻值随温度的升高而逐渐增大引起了测量结果的变化
★周期性系统误差：误差的数据随某些测量条件周期性变化。
例如；由于电源滤波不好，造成仪器示值随电压周期变化。
★按复杂规律变化的系统误差：误差变化规律复杂，但其规律经多次测量具有重复性，
因而可用曲线、表格或经验公式表示
消除方法
恒定系统误差：我们可以用零值法（又称平衡法）消除，它是把被测量与作为计量单位的标准已知量进行比较，使其效应相互抵消，当两者的差值为零时，被测量就等于已知的标准量，这样我们就消除了恒定系统误差。
