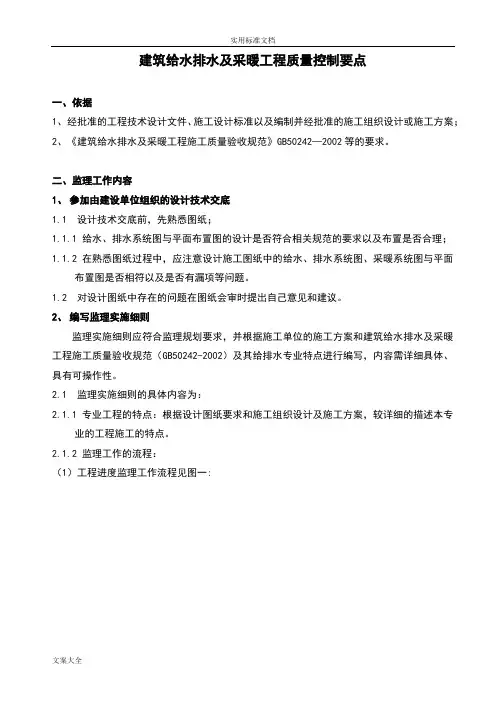

建筑给水排水及采暖工程质量控制要点

建筑给水排水及采暖工程质量控制要点一、依据1、经批准的工程技术设计文件、施工设计标准以及编制并经批准的施工组织设计或施工方案;2、《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002等的要求。
二、监理工作内容1、参加由建设单位组织的设计技术交底1.1 设计技术交底前,先熟悉图纸;1.1.1 给水、排水系统图与平面布置图的设计是否符合相关规范的要求以及布置是否合理;1.1.2 在熟悉图纸过程中,应注意设计施工图纸中的给水、排水系统图、采暖系统图与平面布置图是否相符以及是否有漏项等问题。
1.2 对设计图纸中存在的问题在图纸会审时提出自己意见和建议。
2、编写监理实施细则监理实施细则应符合监理规划要求,并根据施工单位的施工方案和建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)及其给排水专业特点进行编写,内容需详细具体、具有可操作性。
2.1 监理实施细则的具体内容为:2.1.1专业工程的特点:根据设计图纸要求和施工组织设计及施工方案,较详细的描述本专业的工程施工的特点。
2.1.2 监理工作的流程:(1)工程进度监理工作流程见图一:图一:工程进度监理工作流程(2)质量控制监理工作流程(见附件1) (3)投资控制监理工作流程2.1.3 监理工作的控制要点及目标值:(1) 监理工作的控制要点,需根据每个工程的实际情况、施工单位的施工方案和建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)的要求进行编制。
(2) 监理工作的目标值:按公司要求的目标执行。
2.1.4 监理工作的方法及措施:(1) 监理工作的方法,主要有敦促承包单位健全和完善现场施工管理和总理保证体系,检查特殊施工人员的有效施工合格证,对主要原材料、半成品、成品及设备,根据相关要求进行检查和验收,对施工过程中的预留、预埋件和隐蔽工程进行的质量控制时,必须进行根踪检查,特别对隐蔽工程,在施工单位进行报验申请后,由各方对此进行验收合格后才能进行隐蔽;对管道安装工程和设备安装工程进行的质量控制时,必须根据管道工程的相关标准和要求进行质量控制,对设备安装工程,必须根据设备安装的特点以及提供设备的生产厂的设备安装说明书进行质量控制。

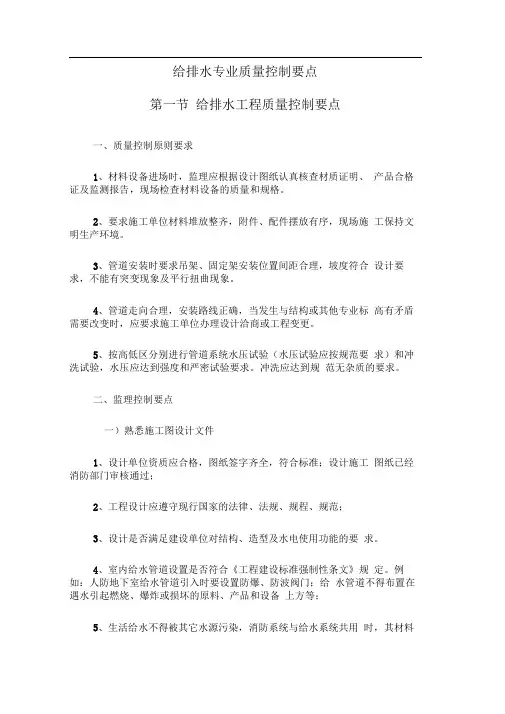

给排水专业质量控制要点

给排水专业质量控制要点第一节给排水工程质量控制要点一、质量控制原则要求1、材料设备进场时,监理应根据设计图纸认真核查材质证明、产品合格证及监测报告,现场检查材料设备的质量和规格。
2、要求施工单位材料堆放整齐,附件、配件摆放有序,现场施工保持文明生产环境。
3、管道安装时要求吊架、固定架安装位置间距合理,坡度符合设计要求,不能有突变现象及平行扭曲现象。
4、管道走向合理,安装路线正确,当发生与结构或其他专业标高有矛盾需要改变时,应要求施工单位办理设计洽商或工程变更。
5、按高低区分别进行管道系统水压试验(水压试验应按规范要求)和冲洗试验,水压应达到强度和严密试验要求。
冲洗应达到规范无杂质的要求。
二、监理控制要点一)熟悉施工图设计文件1、设计单位资质应合格,图纸签字齐全,符合标准;设计施工图纸已经消防部门审核通过;2、工程设计应遵守现行国家的法律、法规、规程、规范;3、设计是否满足建设单位对结构、造型及水电使用功能的要求。
4、室内给水管道设置是否符合《工程建设标准强制性条文》规定。
例如:人防地下室给水管道引入时要设置防爆、防波阀门;给水管道不得布置在遇水引起燃烧、爆炸或损坏的原料、产品和设备上方等;5、生活给水不得被其它水源污染,消防系统与给水系统共用时,其材料应与给水系统相同;6、给水管路及水嘴的位置应符合使用功能要求;7、吊顶内、行人常通过之处,给水管道应有防结露保温,对室外或易冻之处的给水系统应做保温。
2)审查施工方案1、有无与贯彻国家工程建设的法律、法规、规程、方针和政策矛盾之处;2、是否严格执行工程建设程序,坚持合理的施工程序、施工顺序和施工工艺;3、应采用现代化建筑管理原理,流水施工方法和网络计划技术,组织有节奏、均衡和连续地施工;4、优先选用先进的施工技术,认真编制各项实施计划,严格控制工程质量、工程进度和安全施工;5、充分利用施工机械和设备,提高施工机械化,改善劳动条件,提高生产率;6、扩大预制装配范围,科学安排冬期和雨期施工,保证全年施工均衡性和连续性;7、坚持“安全第一,预防为主”原则,确保安全生产和文明施工;8、设备较复杂的建筑物,电力及设备较多,应对关键部位审查水、电、土建专业的具体布置,有无妨碍之处,及时解决。

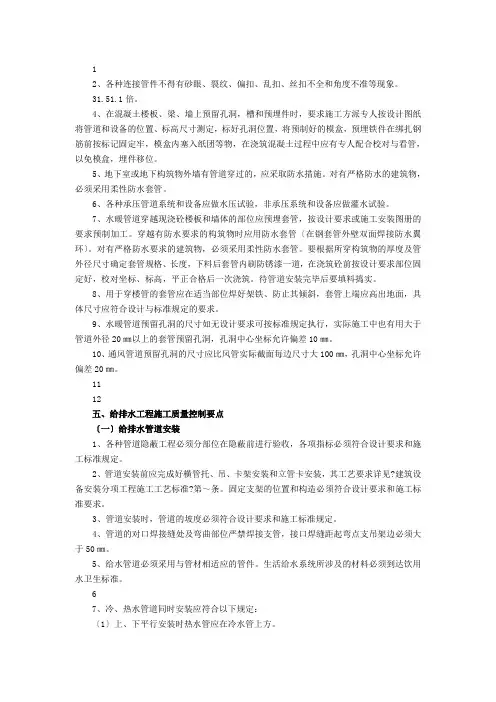

给排水、暖通、空调工程质量控制技术要点

12、各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。
31.51.1倍。
4、在混凝土楼板、梁、墙上预留孔洞,槽和预埋件时,要求施工方派专人按设计图纸将管道和设备的位置、标高尺寸测定,标好孔洞位置,将预制好的模盒,预埋铁件在绑扎钢筋前按标记固定牢,模盒内塞入纸团等物,在浇筑混凝土过程中应有专人配合校对与看管,以免模盒,埋件移位。
5、地下室或地下构筑物外墙有管道穿过的,应采取防水措施。
对有严格防水的建筑物,必须采用柔性防水套管。
6、各种承压管道系统和设备应做水压试验,非承压系统和设备应做灌水试验。
7、水暖管道穿越现浇砼楼板和墙体的部位应预埋套管,按设计要求或施工安装图册的要求预制加工。
穿越有防水要求的构筑物时应用防水套管〔在钢套管外壁双面焊接防水翼环〕。
对有严格防水要求的建筑物,必须采用柔性防水套管。
要根据所穿构筑物的厚度及管外径尺寸确定套管规格、长度,下料后套管内刷防锈漆一道,在浇筑砼前按设计要求部位固定好,校对坐标、标高,平正合格后一次浇筑。
待管道安装完毕后要填料捣实。
8、用于穿楼管的套管应在适当部位焊好架铁、防止其倾斜,套管上端应高出地面,具体尺寸应符合设计与标准规定的要求。
9、水暖管道预留孔洞的尺寸如无设计要求可按标准规定执行,实际施工中也有用大于管道外径20㎜以上的套管预留孔洞,孔洞中心坐标允许偏差10㎜。
10、通风管道预留孔洞的尺寸应比风管实际截面每边尺寸大100㎜,孔洞中心坐标允许偏差20㎜。
1112五、给排水工程施工质量控制要点〔一〕给排水管道安装1、各种管道隐蔽工程必须分部位在隐蔽前进行验收,各项指标必须符合设计要求和施工标准规定。
2、管道安装前应完成好横管托、吊、卡架安装和立管卡安装,其工艺要求详见?建筑设备安装分项工程施工工艺标准?第~条。
固定支架的位置和构造必须符合设计要求和施工标准要求。
3、管道安装时,管道的坡度必须符合设计要求和施工标准规定。
4、管道的对口焊接缝处及弯曲部位严禁焊接支管,接口焊缝距起弯点支吊架边必须大于50㎜。
建筑给排水及采暖工程质量控制措施

给水塑料管管道穿越楼板必须采取防渗漏措施。
穿越处应采用C20 细石砼分二次嵌缝 (第一次为板厚的2/3,待达到50%强度后进行第二次嵌缝到结构层面),并用定型模具支设,确保其嵌灌密实.敷设管段支撑应符合设计要求,此间距亦应符合DB13(J) 23—2000 《建造给排水塑料管道工程技术规程》及CJJ/T29-98 要求。
给水管道安装完成后,应进行严格的水压试验及外观检查,同时应对管道进行冲洗、消毒(消毒液采用含20~30mg/l 有效氯溶液)。
排水塑料管材宜采用硬聚氯乙烯( PVC-U)管材,且应按高度不大于4m 设一道伸缩节。
排水管道穿越楼板、屋面应做好防水措施,并应设止水环,板底应设置塑料装饰圈。
立管支撑间距,管径为50 ㎜应不大于1.2m,管径大于等于75 ㎜的不得大于2m;横管按管径确定,但最大不得超过2m。
管道穿越墙体时,必须设置套管,套管内采用柔性材料填塞,表面应进行封闭处理。
管道井的板顶标高应低于歇息平台100mm,当管道井板标高与歇息平台标高一致时,管道穿越墙体应采用聚氨酯防水做封闭处理并制作混凝土防水墩台。
给水管道采暖系统安装完成后必须按规定进行打压试验,试验时须由现场监理人员见证,填写有关试验记录.系统打压前,必须将系统中所有截门打开,不得遗漏,以确保试验准确。
下列管道及卫生器具须进行试验,并填写相关资料、经甲方或者现场监理人员签字认可:1、±0 。
000 以下埋地管道做灌水试验;2、各种承压管道系统和设备应做水压试验;3 、卫生器具须做满水和通水试验;4、给水系统应打开三分之一的配水点做通水试验;5 、生活给水系统管到在交付使用前必须进行清洗和消毒。
采暖、给水水平管支架应采用∠20×4 角钢加设套箍或者定型卡箍,不得用立管卡具代替.在墙上固定管道支架应灌填M10 水泥砂浆、细石砼或者预制混凝土块固定,不得用木楔、钢钉等固定支架。
设置管道支架、吊架时,应充分利用已有的砼带、砼预制块或者过梁进行固定;在楼板上安装吊架时应穿透楼板.采暖管道安装前,应清除腔内留存焊渣,防止阻塞。

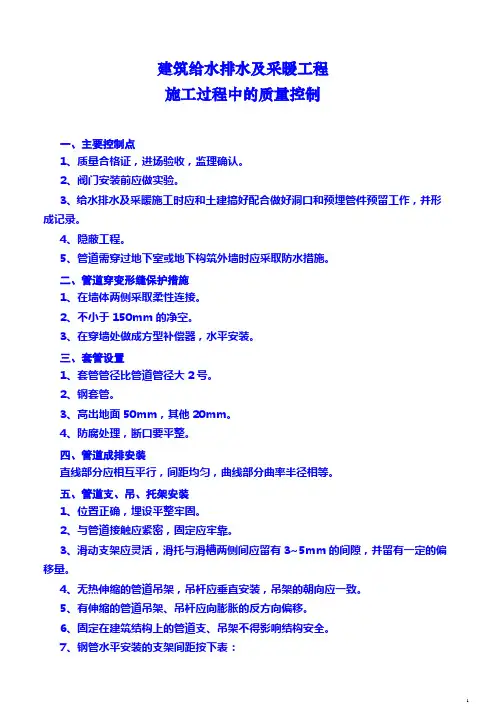

建筑给水排水采暖及通风与空调工程质量控制要点.

建筑给水排水及采暖工程施工过程中的质量控制一、主要控制点1、质量合格证,进场验收,监理确认。
2、阀门安装前应做实验。
3、给水排水及采暖施工时应和土建搞好配合做好洞口和预埋管件预留工作,并形成记录。
4、隐蔽工程。
5、管道需穿过地下室或地下构筑外墙时应采取防水措施。
二、管道穿变形缝保护措施1、在墙体两侧采取柔性连接。
2、不小于150mm的净空。
3、在穿墙处做成方型补偿器,水平安装。
三、套管设置1、套管管径比管道管径大2号。
2、钢套管。
3、高出地面50mm,其他20mm。
4、防腐处理,断口要平整。
四、管道成排安装直线部分应相互平行,间距均匀,曲线部分曲率半径相等。
五、管道支、吊、托架安装1、位置正确,埋设平整牢固。
2、与管道接触应紧密,固定应牢靠。
3、滑动支架应灵活,滑托与滑槽两侧间应留有3~5mm的间隙,并留有一定的偏移量。
4、无热伸缩的管道吊架,吊杆应垂直安装,吊架的朝向应一致。
5、有伸缩的管道吊架、吊杆应向膨胀的反方向偏移。
6、固定在建筑结构上的管道支、吊架不得影响结构安全。
7、钢管水平安装的支架间距按下表:8、塑料管及复合管道支架的最大间距应符合下表:9、铜管管道支架的最大间距10、管道立管卡,应用专用管卡(1)每层必须安装一个。
(2)高度大于5m(楼层),每层不得少于2个。
(3)高度距地面1.5~1.8m。
六、室内给水系统安装施工过程质量控制1、埋地管在底层土建地坪施工前安装。
2、室内埋地管道安装至外墙应不小于1m,管口应及时封堵。
3、钢塑复合管不得埋没于钢筋混凝土结构层中。
4、管道安装宜先地下后地上,先大管后小管。
5、管道穿过楼板、屋面,应予留孔洞或予埋套管,予留孔洞:外径加40mm。
6、引入管与排出管水平净距不小于1m,室内平行敷设最小水平净距不得小于0.5m,交叉敷设时,垂直净距不得小于0.15m。
7、坡度2‰~5‰坡向泄水装置。
8、水表安装,螺翼式,不小于8倍水表接口直径的直线管段。
房屋建筑工程(给排水及采暖)施工质量控制要点

房屋建筑工程(给排水及采暖)施工质量控制要点项目名称施工质量控制要点建筑给水、排水及采暖工程与相关各专业之间,应进行交接质量检验,并形成记录。
1、基本规定建筑给水排水及采暖工程施工质量验收规范GB502421.阀门安装前,应作强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10%,且不少于一个。
对于安装在主干管上起切断作用的闭路阀门,应逐个作强度和严密性试验。
2.地下室或地下构筑物外墙有管道穿过的,应采取防水措施。
对有严格防水要求的建筑物,必须采用柔性防水套管。
3.采暖,给水及热水供应系统的金属管道立管管卡安装应符合下列规定:1)楼层高度小于或等于5m ,每层必须安装1个。
2)楼层高度大于5m ,每层不得少于2个。
3)管卡安装高度,距地面应为1.5~1.8m ,2个以上管卡应匀称安装,同一房间管卡应安装在同一高度上。
4.管道穿过墙壁和楼板,应设置金属或塑料套管。
安装在楼板内的套管,其顶部高出装饰地面20mm ;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm ,底部应与楼板底面相平;安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。
管道的接口不得设在套管内。
5.各种承压管道系统和设备应做水压试验,非承压管道系统和设备应做灌水试验。
地下防水工程质量验收规范GB50208固定式穿墙管应加焊止水环或环绕遇水膨胀止水圈,并作好防腐处理;穿墙管应在主体结构迎水面预留凹槽,槽内应用密封材料嵌填密实。
地下工程防水技术规范GB50108穿墙管与内墙角、凹凸部位的距离应大于250mm。
人民防空工程施工及验收规范GB501341.当管道穿越防护密闭隔墙时,必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。
2.给水管、压力排水管、电缆电线等的密闭穿墙短管,应采用璧厚大于3mm 的钢管。
3.密闭翼环应采用厚度大于3mm 的钢板制作。
钢板应平整,其翼高宜为30~~50mm。
给排水及采暖工程施工质量过程控制要点

给排水及采暖工程施工质量过程控制要点
(1)管道安装符合设计和规范要求。
(2)地漏水封深度符合设计和规范要求。
(3)PVC 管道的阻火圈、伸缩节等附件安装符合设计和规范要求。
(4)管道穿越楼板、墙体时的处理符合设计和规范要求。
(5)室内、外消火栓安装符合设计和规范要求。
(6)水泵安装牢固,平整度、垂直度等符合设计和规范要求。
(7)仪表安装符合设计和规范要求。
阀门安装应方便操作。
(8)生活水箱安装符合设计和规范要求。
(9)气压给水或稳压系统应设置安全阀。
建筑给水排水工程质量控制要点

建筑给水排水工程质量控制要点1.给排水系统质量监理重点隐蔽管道和水压试验必须符合要求,管道坡度的正负偏差符合设计要求和施工规范规定,穿越人防区域的管道必须封堵。
(1)室内给排水、卫生设备安装施工准备阶段的控制审核设计图纸、参加设计交底。
审核施工组织设计和相关的质量保证计划。
建筑给水、排水、消防工程所使用的材料、设备、配件等工程物资必须具有质量合格证明文件,规格、型号及性能检测报告应符合国家产品技术标准。
给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料、设备必须达到饮用水的卫生标准。
进口设备必须具有国家海关部门的商检报告。
上述各类设备、材料、卫生洁具、辅料等在进场之后,应对品种、规格、外观进行验收并按规范规定进行进场复试。
卫生洁具主要查验合格证,要求外观规矩,造型周正,表面光滑、美观、边缘平滑、色调一致。
卫生洁具、配件要求规格、标准有互换性,外表光滑、电镀均匀。
螺丝螺母配合松紧适度,所有配件齐全、完好。
各类阀门外观规矩,无损伤。
阀门安装前应做强度和严密性试验抽查数量为同批量(型号、规格)的10%。
安装在主干管上的重要阀门应逐个做强度和严密性试验。
合格之后方准使用。
各种化学粘接剂要注意生产日期、有效期及保存方法。
所有上岗人员以及参加施工的人员应经过培训,或具有相应的技术资质。
施工阶段质量控制:(2)室内给排水管道安装控制查验新开孔、洞及各种钢、木托卡、吊架及埋设的穿墙套管是否符合设计图纸和施工规范。
分区、分段对隐蔽、非隐蔽的给水系统进行水压试验,试验压力为工作压力的1.5倍(≥0.6),保压10i压降≤0.05为合格。
室内排水管道均要做满水试验及通球试验,暗装或埋地的排水管道必须在隐蔽前进行灌水及通球试验,监理工程师应进行旁站,否则不准进行下道工序。
室内埋地管道及支座(墩),严禁铺设在未经处理的松土上。
固定在结构上的管道支吊架不得影响结构的安全,不得把支吊架固定在别的设备上。
管道的接口作法和使用材料应符合规范,管道的位置、标高、防腐作法应符合图纸设计与施工规范。
