建筑给水排水及采暖工程质量控制要点(监理)
建筑工程质量控制要点
建筑工程质量控制要点建筑工程质量的优劣直接关系到人们的生命财产安全和社会的可持续发展。
在建筑工程项目中，确保工程质量是至关重要的。
为了实现这一目标，需要对各个环节进行严格的质量控制。
下面将详细阐述建筑工程质量控制的要点。
一、施工前的准备工作1、设计方案的审查在施工前，必须对建筑工程的设计方案进行严格审查。
这包括建筑结构、功能布局、施工工艺等方面。
确保设计方案符合相关规范和标准，同时具有可行性和经济性。
对于存在的问题，要及时与设计单位沟通并进行修改。
2、施工图纸的会审施工图纸是施工的重要依据，因此需要组织建设单位、施工单位、监理单位等相关方进行会审。
重点审查图纸的完整性、准确性、一致性，以及各专业之间的衔接是否合理。
对于会审中发现的问题，要记录并要求设计单位进行解答和修改。
3、施工组织设计的编制施工单位应根据工程特点和要求，编制详细的施工组织设计。
施工组织设计应包括施工部署、施工进度计划、施工方法、质量保证措施等内容。
监理单位要对施工组织设计进行审查，确保其科学合理、切实可行。
4、施工材料和构配件的准备施工材料和构配件的质量直接影响工程质量。
在采购前，要对供应商进行严格的考察和评价，选择信誉好、质量可靠的供应商。
材料和构配件进场时，要进行严格的检验和验收，包括外观检查、尺寸测量、性能试验等。
对于不合格的材料和构配件，要坚决退场。
5、施工机械设备的准备根据施工工艺和进度要求，选择合适的施工机械设备，并确保其性能良好、运行可靠。
在机械设备进场前，要进行调试和验收。
在施工过程中，要定期对机械设备进行维护和保养，以确保其正常运行。
二、施工过程中的质量控制1、地基基础工程地基基础是建筑工程的重要组成部分，其质量直接关系到建筑物的稳定性和安全性。
在施工过程中，要严格按照设计要求和施工规范进行施工。
对于地基处理、基础施工等关键环节，要进行旁站监理，确保施工质量。
同时，要做好地基基础的验收工作，包括承载力试验、桩身完整性检测等。
给排水及采暖监理实施细则
项目给排水及采暖监理实施细则年月日一、编制依据、监理目标、监理工作范围(一)监理实施细则编制依据1、本工程设计图纸及文件、本工程监理合同、施工合同、监理规划、施工组织设计和施工方案。
2、《建筑工程施工质量验收统一标准》GB 50300-20163、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)4、《供热计量技术规程》JGJ173-2009(二)监理目标符合设计要求，实现设计图纸中要求的各项功能；符合国家验收规范及地方标准；达到本工程施工合同的质量、进度、投资的要求。
(三)监理工作范围生活给水、热水、低温地板采暖、生活污水、室内雨水、消火栓、水喷洒、通风防排烟、室外给水、室外雨水、室外污水等系统管道施工及设备安装的工程质量、进度、投资控制。
二、施工准备阶段的质量控制(一)审查、熟悉施工图纸，发现问题及时提出并与施工单位及建设单位单位做好沟通。
(二)做好施工单位的资质、质量管理、技术管理、质量保证体系的审查，检查各项制度是否健全且措施是否可行。
特殊工种必须持证上岗。
(三)安装各专业工程的施工必须由具有相应专业施工资质等级的施工单位承担。
(四)各专业施工单位开工前必须编制好施工组织设计或施工方案，在自审手续齐全合格的基础上，报监理工程师审查，施工组织设计和施工方案，经监理工程师审查合格由总监理工程师审批后方可施工。
(五)严把进场材料报验、施工质量控制关，不合格材料不准进场使用；从每一道工序入手，做到上道工序不合格，不得进入下一道工序施工。
(六)土建结构施工期间，要特别注意水暖专业、土建专业的配合，必须严格按照图纸要求，对工程的每一分项工程进行全面的预留、预埋工作。
为确保留洞尺寸的准确、无漏洞，在砼浇筑前做好施工预检，由监理审批后方可进行下一道工序。
(七)设备和主要材料，应建设单位要求，必须有四方签认的《工程物资选样送审表》。
监理工程师要认真审核所报物资供应厂家的生产资质、质量证明资料，企业信誉等，对主要物资品种进行选样封存以备核查，必要时协同建设单位对生产厂家进行必要的考察。

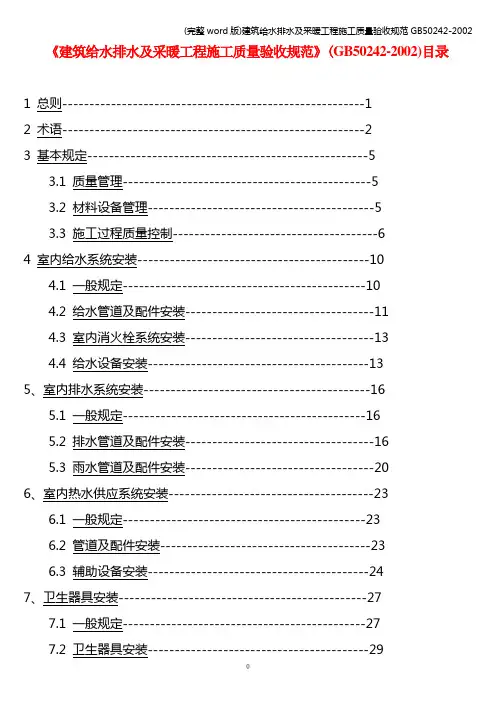

(完整word版)建筑给水排水及采暖工程施工质量验收规范50242-2002
《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)目录1 总则--------------------------------------------------------12 术语--------------------------------------------------------23 基本规定----------------------------------------------------53.1 质量管理----------------------------------------------53.2 材料设备管理------------------------------------------53.3 施工过程质量控制--------------------------------------64 室内给水系统安装-------------------------------------------104.1 一般规定---------------------------------------------104.2 给水管道及配件安装-----------------------------------114.3 室内消火栓系统安装-----------------------------------134.4 给水设备安装-----------------------------------------135、室内排水系统安装------------------------------------------165.1 一般规定---------------------------------------------165.2 排水管道及配件安装-----------------------------------165.3 雨水管道及配件安装-----------------------------------206、室内热水供应系统安装--------------------------------------236.1 一般规定---------------------------------------------236.2 管道及配件安装---------------------------------------236.3 辅助设备安装-----------------------------------------247、卫生器具安装----------------------------------------------277.1 一般规定---------------------------------------------277.2 卫生器具安装-----------------------------------------29０7.3 卫生器具给水配件安装---------------------------------307.4 卫生器具排水管道安装---------------------------------318、室内采暖系统安装------------------------------------------338.1 一般规定---------------------------------------------338.2 管道及配件安装---------------------------------------338.3 辅助设备及散热器安装---------------------------------368.4 金属辐射采暖系统安装---------------------------------388.5 低温热水地板辐射采暖系统安装-------------------------388.6 系统水压试验及调试-----------------------------------399、室外给水管网安装------------------------------------------419.1 一般规定---------------------------------------------419.2 给水管道安装-----------------------------------------419.3 消防水泵接合器及室外消火栓安装-----------------------459.4 管沟及井室-------------------------------------------4610、室外排水管网安装-----------------------------------------4810.1 一般规定--------------------------------------------4810.2 排水管道安装----------------------------------------4810.3 排水管沟及井池--------------------------------------5011、室外供热管网安装-----------------------------------------5111.1 一般规定--------------------------------------------5111.2 管道及配件安装-------------------------------------5111.3 系统水压试验及调试---------------------------------5412、建筑中水系统及游泳池水系统------------------------------5512.1 一般规定-------------------------------------------55１12.2 建筑中水系统管道及辅助设备安装---------------------5512.3 游泳池水系统安装-----------------------------------5613、供热锅炉及辅助设备安装----------------------------------5813.1 一般规定-------------------------------------------5813.2 锅炉安装-------------------------------------------5813.3 辅助设备及管道安装---------------------------------6313.4 安全附件安装---------------------------------------6613.5 烘炉、煮炉和试运行---------------------------------6913.6 换热站安装-----------------------------------------7014、分部（子分部）工程质量验收------------------------------71附录A 建筑给水排水及采暖工程分部、分项工程划分---------73附录B 检验批质量验收-----------------------------------74附录C 分项工程质量验收---------------------------------75附录D 子分部工程质量验收-------------------------------76附录E 建筑给水排水及采暖（分部）工程质量验收-----------77附录F 本规范用词说明-----------------------------------78中华人民共和国国家标准建筑给水排水及采暖工程施工质量验收规范２Code for acceptance of construction quality of Water supply drainage and heating worksGB50242-2002主编部门：辽宁省建设厅批准部门：中华人民共和国建设部施行日期：2002年4月1日中国建筑工业出版社2002 北京关于发布国家标准《建筑给水排水有采暖工程施工质量验收规范》的通知建标[2002]62号３根据建设部《关于印发<一九九五至一九九六年工程建设国家标准制定修订计划>的通知》（建标[1996]4号）的要求，辽宁省建设厅会同有关部门共同修订了《建筑给水排水及采暖工程施工质量验收规范》。
GB50242-2002_建筑给排水及采暖工程施工质量验收规范
GB50242-2002 建筑给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验收规范》GBJ242-82 和《建筑采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研究，总结了多年建筑给水、排水及采暖工程设计、材料、施工的经验，按照"验评分离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建筑中水系统及游泳池水系统安装、换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。
本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建筑工程施工质量验收统一标准》GB50300 的规定执行；提出了使用功能的检验和检测内容；列出了各分项工程中主控项目和一般项目的质量检验方法。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建筑给水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F，邮政编码:110002，EMAIL:Songbo75@)，以供今后修订时参考。
本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建筑东北设计研究院沈阳山盟建设(集团)公司辽宁省建筑设计研究院沈阳北方建设(集团)公司中国建筑科学研究院哈尔滨工业大学1 总则1.0.1 为了加强建筑工程质量管理，统一建筑给水、排水及采暖工程施工质量的验收，保证工程质量，制定本规范。
给排水、采暖工程监理细则(新)
给排水、采暖工程监理细则(新)一、总则本细则为给排水、采暖工程监理实务指南，旨在规范监理人员的工作行为和职责，确保施工质量和工程安全。
本细则适用于国内各类建筑工程的给排水、采暖工程监理工作。
二、监理职责1.监理人员应严格按照设计文件要求和相关标准进行质量控制，对施工现场进行全方位的监视和检测，确保工程质量。
2.监理人员应对施工单位提交的施工图纸、材料采购清单、验收报告等资料进行审核，确保其符合国家标准。
3.监理人员应对施工现场的卫生、安全、环保等方面进行监督和检查。
4.监理人员应定期向建设单位汇报工程进展情况和施工质量情况，并提出合理的意见和建议。
5.监理人员应对施工过程中出现的问题及时提出整改要求，确保工程质量和进展。
三、监理程序1.建立监理流程表：监理人员应根据设计文件、标准规范等要求，制定监理流程表，明确监理程序和表格。
2.施工前检查：监理人员应在施工前对承包单位提交的施工方案进行审查和审核。
3.施工过程监控：监理人员应对施工现场的质量、安全、环保等方面进行监控和检查，确保施工过程符合要求。
4.施工过程验收：监理人员应在施工结束后，对工程进行整体验收和分项验收，确认工程符合设计标准和国家标准。
5.竣工资料领取：监理人员应在建设单位验收合格后，签发竣工证明，并领取相应的竣工资料。
四、监理要点1.施工过程中，监理人员应加强与承包单位和建设单位的沟通和协调，确保工程按设计要求和标准施工。
2.监理人员应认真做好施工日志、施工记录、人员进出记录等文件的登记和备份工作。
3.监理人员应加强对施工现场的管理和监督，确保工程资料、材料、工具、设备齐全、整洁，并做好安全保障措施。
4.监理人员应定期召开会议，对施工进展和质量情况进行讨论和评估，并向建设单位报告相关情况。
五、监理文书1.监理日志：记录监理人员的巡查、检查、验收等工作内容和施工情况，为工程后续管理提供依据。
2.竣工验收报告：记录工程竣工验收情况，包括施工标准、验收结果、缺陷及整改情况等信息。
给水排水工程监理细则
给水排水工程监理细则1.工程特点:2.监理工作流程详见监理规划3.监理工作质量控制目标按合同约定达到合格要求4.分部（子分部）、分项工程质量控制4.1预留孔洞及预埋铁件的基本要求4.1.1管道穿越现浇砼楼板和墙体时应预埋套管。
套管按设计要求或施工安装标准图的要求预制加工。
下料后套管内刷防锈漆一道。
4.1.2在砼楼板、梁、墙上预留孔洞、槽和预埋铁件时，施工方应有专人按设计图纸要求将位置、标高测定，标好孔洞的部位。
将预制好的盒模、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物。
在浇注过程中，派专人配合校对，以免埋件移位。
4.1.3预埋穿楼板套管，上端高出地面20mm，厨房及卫生间套管高出地面50mm，下端与楼板底面平。
预埋上下层套管时，中心线需垂直。
4.1.4管道预留孔洞尺寸如设计未注明要求时，可按下面表中规定执行。
各种立管穿越楼板、排出管穿越基础留洞尺寸注：1、给水引入管，管顶上部净空一般不小于100mm。
2、排水排出管，管顶上部净空一般不小于150mm。
卫生器具排水管穿越楼板留洞尺寸注：如留圆形孔洞，则圆洞内切于方洞尺寸。
4.1.5地下室或地下构筑物外墙有管道穿过的，应采取防水措施，对有严格防水要求的建筑物，必须采用柔性防水套管。
4.2室内给水系统安装4.2.1给水管材、配件、水泵等验收合格，符合GB50242-2002规范中3.2材料设备管理中的各项4.2.3.1给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。
4.2.3.2管道安装应先装支吊架。
支吊架规格、型式一致，大小、长度统一，位置一条线。
间距符合设计或GB50242-2002规范中3.3.8、3.3.9、3.3.10及3.3.11中的要求。
4.2.3.3焊接的钢管，其焊缝处和弯管处严禁焊接支管。
4.2.3.4凡需隐蔽的管道在隐蔽前必须进行验收，验收合格后方可隐蔽。
4.2.3.5阀门安装前，应作耐压强度和严密性试验，试验要求及试验压力应符合GB50242-2002规范中的3.2.4、3.2.5条文中规定。
给排水工程监理要点
给排水工程监理要点本地块红线范围内的室外给水系统，排水系统、消防系统；建筑的室内给水系统、排水系统、消火栓消防系统、自动喷水灭火系统、建筑灭火器的配置。
材料设备管理1、建筑给水、排水所使用的主要材料、成品、半成品、配置、器具和设备必须具有质量合格证，规格、型号及性能检测报告应符合国家技术标准或设计要求。
2、施工单位在材料进场时应填写材料进场报审表及材料使用报审表报监理，监理应对材料进行外观检查、合格证检查合格后才能同意材料进场，对于需要抽样送检的材料，监理应进行见证送检，材料检验合格后，才能批准施工单位使用；3、所有材料进场时，监理应对品种、规格、外观等进行验收，材料包装应完好，表面无划痕及外力冲击破损；4、主要器具和设备必须具有完整的安装使用说明书。
监理应督促有关各方在主要器具和设备的运输、保管和施工过程中，采取有效措施防止损坏或腐蚀。
5、阀门安装前，监理应检查施工单位做强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应检查施工单位逐个做强度和严密性试验。
6、阀门的强度和严密性试验应符合以下规定：阀门的强度试验压力为公称压力的1.5倍，试验压力在试验持续时间内应保持不变，且壳体材料及阀门密封面无泄露。
阀门试压的试验持续时间应不少于《建筑给水排水及采暖公称施工及验收规范》中规定。
7、规范规定管道上使用的冲压弯头应与管道外径一致。
监理应注意检查冲压弯头的外径是否与管道外径一致。
质量控制点1、房屋建筑给排水系统较为复杂，给水、排水、消防系统等，用水点分散、消防系统面积大、管道多，与装饰工程交叉作业点较多，这是质量控制的难点、重点。
2、把好图纸会审关。
监理人员要认真阅读图纸，认真了解设计人员的意图和业主的要求。
一是从给排水系统采用设备、材料、加压、稳压装置、给排水末端的不知等各方面审查设计的合理性；二是从施工安装的角度审查施工的可行性，尤其是各个专业是否有碰撞现象，排水管是否在给水管上，是否能保证排水管的排水坡度，洒水喷头的位置是否合理，各种设备安装好后能否保证吊顶标高等。
排水工程质量控制措施
排水工程质量控制措施标题：排水工程质量控制措施引言概述：排水工程是城市基础设施建设中至关重要的一环，其质量直接关系到城市防洪排涝能力和居民生活质量。
为了确保排水工程的质量，需要采取一系列有效的质量控制措施。
一、材料选择1.1 选用合格材料：排水工程所用的管材、阀门、泵等材料必顫符合国家标准，具有相应的质量合格证明。
1.2 耐腐蚀性：排水工程所用材料应具有良好的耐腐蚀性，能够承受长期接触水质的环境。
1.3 强度要求：排水工程所用材料的强度要符合设计要求，能够承受工程所需的水压和荷载。
二、施工工艺2.1 合理施工顺序：排水工程施工应按照设计要求的顺序进行，确保每个环节的质量。
2.2 施工质量检查：施工过程中应定期进行质量检查，及时发现和解决问题。
2.3 施工人员素质：施工人员应具有相关证书和经验，能够熟练操作施工设备，保证施工质量。
三、设备检测3.1 设备调试：排水工程设备安装完成后，需要进行调试检测，确保设备正常运行。
3.2 设备维护：排水工程设备需要定期维护保养，保证设备长期正常运行。
3.3 设备保养记录：对排水工程设备的保养情况进行记录，及时发现问题并进行处理。
四、验收标准4.1 设计验收：排水工程设计完成后需要进行验收，确保设计符合相关标准。
4.2 施工验收：施工完成后进行验收，检查工程质量是否符合设计要求。
4.3 设备验收：排水工程设备安装完成后进行验收，确保设备正常运行。
五、定期维护5.1 定期清理：排水工程设施需要定期清理，保持通畅。
5.2 设备保养：定期对排水工程设备进行保养维护，延长设备寿命。
5.3 异常处理：发现排水工程设施出现异常情况时，需要及时处理，防止事故发生。
结论：通过以上一系列的排水工程质量控制措施，可以有效确保排水工程的质量，提高城市排水系统的运行效率和安全性，保障城市居民的生活质量。
同时，也为城市基础设施建设提供了重要的参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给水排水及采暖工程质量控制要点一、依据1、经批准的工程技术设计文件、施工设计标准以及编制并经批准的施工组织设计或施工方案；2、《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002等的要求。
二、监理工作内容1、参加由建设单位组织的设计技术交底1.1 设计技术交底前，先熟悉图纸；1.1.1 给水、排水系统图与平面布置图的设计是否符合相关规范的要求以及布置是否合理；1.1.2 在熟悉图纸过程中，应注意设计施工图纸中的给水、排水系统图、采暖系统图与平面布置图是否相符以及是否有漏项等问题。
1.2 对设计图纸中存在的问题在图纸会审时提出自己意见和建议。
2、编写监理实施细则监理实施细则应符合监理规划要求，并根据施工单位的施工方案和建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）及其给排水专业特点进行编写，内容需详细具体、具有可操作性。
2.1 监理实施细则的具体内容为：2.1.1专业工程的特点：根据设计图纸要求和施工组织设计及施工方案，较详细的描述本专业的工程施工的特点。
2.1.2 监理工作的流程：（1）工程进度监理工作流程见图一:图一：工程进度监理工作流程（2）质量控制监理工作流程（见附件1） （3）投资控制监理工作流程2.1.3 监理工作的控制要点及目标值：（1） 监理工作的控制要点，需根据每个工程的实际情况、施工单位的施工方案和建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）的要求进行编制。
（2） 监理工作的目标值：按公司要求的目标执行。
2.1.4 监理工作的方法及措施：（1） 监理工作的方法，主要有敦促承包单位健全和完善现场施工管理和总理保证体系，检查特殊施工人员的有效施工合格证，对主要原材料、半成品、成品及设备，根据相关要求进行检查和验收，对施工过程中的预留、预埋件和隐蔽工程进行的质量控制时，必须进行根踪检查，特别对隐蔽工程，在施工单位进行报验申请后，由各方对此进行验收合格后才能进行隐蔽；对管道安装工程和设备安装工程进行的质量控制时，必须根据管道工程的相关标准和要求进行质量控制，对设备安装工程，必须根据设备安装的特点以及提供设备的生产厂的设备安装说明书进行质量控制。
（2）监理工作的措施在施工前敦促施工单位健全和完善现场施工管理和质量保证体系，在施工过程中需要对有特殊工种的操作人员进行检查，具备有效合格证的人才能上岗，对主要原材料、半成品、成品及设备，符合相关要求后才能投入使用，不合格的必须清理出场。
在施工过程中必须按设计图纸、施工组织设计、施工方案及监理实施细则的要求进行，如不符合上述要求，并在施工过程中出现违反强制性标准或有严重事故隐患的，必须向业主进行报告，同时向施工单位发整改通知单或停工令，在施工单位进行整改并符合要求后才能进行施工或恢复施工，如施工单位在收到整改通知或停工令后不进行整改而继续进行施工的，应向当地的质监站或相关部门回报则要求施工单位进行整改，情节严重的必须停工整改。
3、资质审查审查承包单位报送的分包单位资格报审表和有关资质资料，具体内容为：●营业执照、企业资质等级证书、特殊行业施工许可证等；●分包单位的业绩；●拟分包工程的内容和范围；●专职管理人员和特种作业人员的资格证、上岗证。
4、进场设备材料的检查验收●主要材料、成品、半成品、配件、器具和设备具有质量合格证明文件；●规格、型号及性能检测报告应符合国家技术标准或设计要求；●材料进场时应对品种、规格、外观等进行验收。
包装应完好，表面无划痕及外力冲破损；●主要器具和设备必须有完整的安装使用说明书；●阀门应按要求进行强度和严密性试验（见GB50342-2002中表3.2.5）的要求；●进场时做检查验收，并经监理工程师核查确认。
上述内容见GB50242—2002的材料设备管理部分，检查项目如有一项不合格，不予验收，必须撤出现场。
5、施工过程中的监理5.1 施工过程中监理应注意事项：5.1.1 冷、热水管道同时安装时应符合：上、下平行安装时热水管应在冷水管上方；垂直平行安装时热水管应在冷水管左侧；5.1.2 对于给排水管道需穿越基础、楼板和墙的孔洞、暗装管道的墙槽和预埋固定管道的支架、吊环等，需留空洞的尺寸；5.1.3 管道穿过楼板，应预先留孔，并加设套管，尤其是热水管。
对于现浇楼板，可以采用预埋套管，安装在楼板内的套管，其顶部应高出装饰地面20mm，安装在卫生间及厨房内的套管，其顶部应高出装饰地面5mm；5.1.4 隐蔽工应在隐蔽前经各方检验合格后，才能隐蔽，并形成记录；5.1.5 地下室或地下构件外墙有管道穿过的，应采取防水措施。
对有严格防水要求的建筑物，必须采用柔性防水套管；5.1.6在同一房间内，同类型的采暖设备、卫生器具及管道配件，除有特殊要求外，应安装在同一高度上；5.1.7 明装管道成排安装时，直线部分应互相平行。
曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致；5.1.8 管道支、吊、托架的安装，应符合设计或相关规范要求；5.1.9钢管、塑料管、复合管及铜管支架的最大间距应符合GB50342-2002中表3.3.8、3.3.9、3.3.10的要求；5.1.10 立管每层安装一个管卡，高度为距地面1.5m。
5.1.13 管道接口应符合下列规定：（1）管道采用粘接接口，管端插入承口的深度不得小于GB50342-2002中表3.3.15的要求；（2）熔接连接管道的结合面应有一均匀的熔接圈；（3）采用橡胶圈接口的管道，每个接口的最大偏转角不得超过20；（4）法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。
不得安放双垫或偏垫；（5）连接法兰的螺栓，直径和长度应符合标准；（6）螺蚊连接管道安装后的管螺纹根部应有2-3扣的外露螺纹，多余的麻丝应清理干净并做防腐处理；（7）卡箍（套）式连接两管口应平整、无缝隙，沟槽应均匀，卡紧螺栓后管道应平直，卡箍（套）安装方向应一致。
5.1.14 承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。
5.2 对施工单位进行报验申请中应注意的事项：5.2.1 根据施工单位的施工工作进度，按设计图纸及相关技术文件，对给水排水及采暖的施工情况进行检查；5.2.2 施工单位进行预埋管件或隐蔽工程时，必须首先进行报验，然后经各方检验合格后，才能进行预埋或隐蔽；5.2.3 如施工单位的预埋管件或隐蔽工程经检验不合格，必须进行整改，经整改合格后方能进行下一道工作。
6、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）中强制性条文的内容6.1 室内给水系统安装：6.1.1 给水管道必须洋采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准；6.1.2 生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
检验方法：检查有关部门提供的检测报告。
6.1.3 室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。
检验方法：实地试射检查。
6.2 室内排水系统安装：隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不小于底层卫生器具的上边缘或底层地面高度。
检查方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。
6.3 室内采暖系统安装：6.3.1管道及配件安装：管道安坡度，当设计未注明时，应符合下列规定：（1）气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰不得小于2‰；（2）气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道及凝结水管道，坡度不应小于5‰；（3）散热器支管的坡度应为1%，坡向应利于排气和泄水。
检验方法：观察，水平尺、拉线、尺量检查。
6.3.2 辅助设备及散热器安装：散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。
试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6MP。
a检验方法：试验时间为2-3min，压力不降且不渗不漏。
6.3.3 低温热水地板辐射采暖系统安装：（1）地面下敷设的盘管埋地部分不应有接头。
检验方法：隐蔽前现场查看。
（2）盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。
且不渗不漏。
检验方法：稳压1h内压力不大于0.05 MPa6.3.4系统水压试验及调试：（1）采暖系统安装完毕，管道保温之前应进行水压试验。
试验压力应符合设计要求。
当设计无要求时，应符合下列规定：●蒸汽、热水采暖系统，应以系统顶点工作压力加0.1 MP a作水压试验，同时在系统顶，点的试验压力不小于0.3 MPa● b 高温热水采暖系统，试验压力应为系统顶点工作压力加0.4 MPa，● c 使用塑料管及复合管的热水系统，应以系统顶点工作压力0.2 MPa，作水压试验，同时在系统的试验压力不小于0.4 MPa。
检验方法：使用钢管及复合管的采暖系统应在试验压力下10min内压力降不大于0.02 MP，降至工作压力后检查，不渗、不漏；使用塑料管的采暖系统应在试验压力a，然后降压至工作压力的1.15倍，稳压2h，压力降不下1h内压力降不大于0.05 MPa大于0.03 MP，同时各连接处不渗、不漏。
a（2）系统冲洗完毕应充水、加热，进行试运行和调试。
检验方法：观察、测量室温应满足设计要求。
6.3.5室外给水管网安装：给水管道在竣工汉化，必须对管道进行冲洗，饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。
检验方法：观察冲洗水的浊度，查看有关部门提供的检验办公。
6.3.6室外排水管网安装：排水管道的坡度必须符合设计要求，严禁无坡或倒坡。
检验方法：用水准仪、拉线和尺检查。
6.3.7室外供热管网安装：管道冲洗完毕应通水、加热，进行试运行和调试。
当不具备加热条件时，应延期进行。
检验方法；测量各建筑物热力入口处供回水温度及压力。
6.3.8供热锅炉及辅助设备安装：（1）锅炉的汽、水系统安装完备后，必须进行水压试验。
水压试验的压力应符合GB50242-2002规范中表13.2.6的规定。
检验方法：●在试验压力下10 min内压力降不超过0.02 MP a；然后降至工作压力进行检查，压力不降，不渗、不漏；●观察检查，不得有残余变形，受压元件金属和焊缝上不得有水珠和水雾。
（2）锅炉和省煤器安全阀的定压和调试应符合GB50242-2002规范中表13.4.1的规定。
锅炉上装有两个安全阀时，其中的一个按表中较高值定压，另一个按较低值定压。
装有一个安全阀时，应按较低值定压。
（3）锅炉的高、低水位报警器和超温、超压报警器及联锁保护装置必须按设计要求安装齐全和有效。
