GB-50270-98-连续输送设备安装工程施工及验收规范

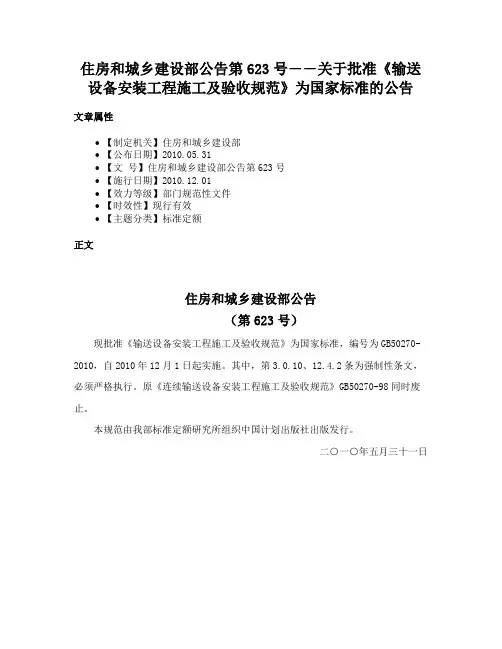

住房和城乡建设部公告第623号――关于批准《输送设备安装工程施工及验收规范》为国家标准的公告
住房和城乡建设部公告第623号――关于批准《输送设备安装工程施工及验收规范》为国家标准的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2010.05.31
•【文号】住房和城乡建设部公告第623号
•【施行日期】2010.12.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第623号）
现批准《输送设备安装工程施工及验收规范》为国家标准，编号为GB50270-2010，自2010年12月1日起实施。
其中，第3.0.10、12.4.2条为强制性条文，必须严格执行。
原《连续输送设备安装工程施工及验收规范》GB50270-98同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
二○一○年五月三十一日。
关于电力厂的各种标准
GB 536-1988 液体无水氨GB 2440-2001 尿素GB50219-1995 水喷雾灭火系统设计规范GB8958 -2006 缺氧危险作业安全规程GB12801-1991 生产过程安全卫生要求总则GB13223-2003 火电厂大气污染物排放标准GB8978-1996 污水综合排放标准GB12348-1990 工业企业厂界噪声标准GB18599-2001 一般工业固体废物贮存、处置场污染控制标准GB/T50033-2001 建筑采光设计标准GB50040-1996 动力机器基础设计规范GBJ16-1987（2001 年版）建筑设计防火规范GB50160-92（1999 年版）石油化工企业设计防火规范GB50058-1992 爆炸和火灾危险环境电力装置设计规范GB50229-2006 火力发电厂与变电所设计防火规范GB50116-1998 火灾自动报警系统设计规范GB 150 -1998 钢制压力容器GB50235-1997 工业金属管道工程施工及验收规范GB 12268-2005 危险货物品名表GB 12241-2005 安全阀一般要求GB17877-1999 液氨瓶阀GB/T7778-2001 制冷剂编号方法和安全性分类GB50274-1998 制冷设备、空气分离设备安装工程施工及验收规范JB/T7658.3-95 氨制冷装置用立式蒸发器JB/T5446-1999 活塞式单机双级制冷压缩机GB50243-2002 通风与空调工程施工质量验收规范GBJ22-1987 厂矿道路设计规范GBJ87-85 工业企业噪声控制设计规范GBJ140-90 建筑灭火器配置设计规范GBZ 1-2002 工业企业设计卫生标准GB18215-2000 重大危险源辩识GB 13223-2003 火电厂大气污染物排放标准GBJ16-87 中华人民共和国国家标准建筑设计防火规范HJ/T75-2001 火电厂烟气排放连续监测技术规范HJ/T76-2001 固定污染源排放烟气连续监测系统技术要求及检测方法DL5000-2000 火力发电厂设计技术规程DL/T5094-1999 火力发电厂建筑设计规程DL5009.1-2002 电力建设安全工作规程（火力发电厂部分）DL/T5029-1994 火力发电厂建筑装修设计标准DL/T5035-2004 火力发电厂采暖通风与空气调节设计技术规程DL 5053-1996 火力发电厂劳动安全与工业卫生设计规程DL/T5032-2005 火力发电厂总图运输设计技术规程HG/T20649-1998 化工企业总图运输设计规范HG20546.5-1992 化工装置设备布置设计技术规定HG/T20549.5-98 化工装置管道布置设计规定DL/T5120-2000 小型电力工程直流系统设计规程DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T5153-2002 火力发电厂厂用电设计技术规定SH 3007-1999 石油化工储运系统罐区设计规范压力容器安全技术监察规程（国质技监局1999 年颁发）压力管道设计技术导则（中石化建管部2004 发布）液化石油气汽车槽车安全管理规定（国家劳动总局1995 颁发）《安全生产法》《危险化学品安全管理条例》《危险化学品生产储存建设项目安全审查办法》《建设项目(工程)竣工验收办法》（国家计委1990 年）《建设项目环境保护竣工验收管理办法》（国家环境保护总局2001 年）GB/T 191-2000 包装储运图示标志GB 985-1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB 4053.1 固定式钢直梯安全技术条件GB 4053.2 固定式钢斜梯安全技术条件GB 4053.3 固定式工业防护栏杆安全技术条件GB 4053.4 固定式工业钢平台GB 4272-1992 设备及管道保温技术通则GB/T 5117-1995 碳钢焊条GB/T 5118-1985 低合金钢焊条GB 6388-1986 运输包装收发货标志GB 8175-1987 设备及管道保温设计导则GB 12348 工业企业厂界噪声标准GB/T 13306-1991 标牌GB/T 13384-1992 机电产品包装通用技术条件GB 50016-2006 建筑设计防火规范GB 50017-2003 钢结构设计规范GB 50057-1994（2000 版）建筑物防雷设计规范GB 50205-2001 钢结构工程施工质量验收规范GB 50222-1995 建筑内部装修设计防火规范GB 50236-1998 现场设备、工业管道焊接工程施工及验收规范GB Z2-2002 工业场所有害因素职业接触限值JB/T 4735-1997 钢制焊接常压容器DL5028-93 《电力工程制图标准》DL/T5121-2000 《火力发电厂烟风煤粉管道设计技术规程》DL/T5072-1997 《火力发电厂保温油漆设计规程》DLGJ158-2001 《火力发电厂钢制平台扶梯设计技术规定》YB9070—92 《压力容器技术管理规定》GBl50—98 《钢制压力容器》GB50009-2001 《建筑结构荷载规范》GB17-88 《钢结构设计规范》GB50108-2001 《地下工程防水技术规范》JGJ107-96 《钢筋机械连接通用技术规程》GB/T11263-1998 《热轧H 型钢和部分T 型钢》冶金部YB3301-92 《焊接H 型钢》冶金部YB4001-91 《压焊钢格栅板》DL5053-1996 《火力发电厂劳动安全和工业卫生设计规程》DL400-91 《继电保护和安全自动装置技术规程》DL/T 5153-2002 《火力发电厂厂用电设计技术规定》SDJ26-89 《发电厂、变电所电缆选择与敷设设计规程》DLGJ56-95 《火力发电厂和变电所照明设计技术规定》GB50060-92 《3~110KV 高压配电装置设计规范》DL/T620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T5137-2001 《电测量及电能计量装置设计技术规程》GB50217-94 《电力工程电缆设计规范》DL/T5041-95 《火力发电厂厂内通信设计技术规定》《火力发电厂、变电所直流系统设计技术规定》DL/T5044-95 《低压配电设计规范》GB755-2000 《旋转电机定额和性能》GB997-1981 《电机结构及安装型式代号》GB1971-1980 《电机线端标志与旋转方向》GB/T1993-1993 《旋转电机冷却方法》GB/T4942.1-2001 《旋转电机外壳防护分级（IP 代码）》GB10068-2000 《轴心高56mm 及以上电机的机械振动测量、评定及限制》GB/T10069.1-GB10069.3-88 《旋转电机噪声测定方法及限值》GB1032-85 《三相异步电机试验方法》NDGJ16-89 《火力发电厂热工自动化设计技术规定》SDJ279-90 《电力建设施工及验收规范》热工仪表及控制装置篇DL/T659-1998 《火力发电厂分散控制系统在线验收测试规程》DL/T658-1998 《火力发电厂顺序控制系统在线验收测试规程》DL/T657-1998 《火力发电厂模拟量控制系统在线验收测试规程》《闭路电视系统相关的设计、安装、调试、验收规范》GB50221—95 《钢结构工程质量检验评定标准》SD30—87 《发电厂检修规程》HGJ229—91 《工业设备、管道防腐蚀工程施工及验收规范》DLl23—88 《火力发电厂热力设备和管道保温材料技术检验方法》SDJ66—82 《火力发电厂耐火材料技术条件与检验方法》DL／T616—97 《火力发电厂汽水管道与支吊架维护调整导则》GB0198—97 《热工仪表及控制装置施工及验收规范》HGJ209—83 《钢结构、管道涂装技术规程》建质(96)111 号《火电工程调整试运质量检验及评定标准》电建(96)159 号《火电基本建设工程启动及竣工验收规程》GB50150—91 《电气装置安装工程电器设备交接试验规程》JJG617—96 《数字温度指示调节仪检定规程》JJGl86—97 《动圈式温度指示调节仪表检定规程》JJ674—92 《自动平衡式显示仪检定规程》JJG351—96 《工作用廉金属热电偶检定规程》JJG718—9l 《温度巡回检测仪检定规程》JJG829—93 《电动温度变送器检定规程》JJG882—94 《压力变送器检定规程》GBl0060 《电梯安装验收规范》GBJ310 《电梯安装工程质量检验及评定标准》《火力发电厂施工组织大纲设计规定》《火力发电工程施工组织设计导则》《电业安全工作规程》(热力和机械部分)《电业安全工作规程》(发电厂和变电所电气部分)DL 558—94 《电业生产事故调查规程》《电业建设事故调查规程》建质(1996)4．0 号《火电工程启动调试工作规定》电建(1996)666 号《火力发电厂工程竣工图文件编制规定》电安生(1995)687 《电力生产安全工作规定》JGJ59—99 建设工程施工现场管理标准国电办(2000)3 号《关于颁发国家电力公司<安全生产工作规定>的通知》电建(1995)543 号《电力建设文明施工规定及考核办法》电建(1995)36 号《电力建设工程质量监督规程》建设协调建质（1995）140 号《电力建设消除施工质量通病守则》《火电机组达标投产考核标准》（1998 年版）DL/T 657-1998 《火力发电厂模拟量控制系统验收测试规程》DL/T 658-1998 《火力发电厂顺序控制系统在线验收测试规程》DL/T 659-1998 《火力发电厂分散控制系统在线验收测试规程》DL5017-93 《压力钢管制造安装及验收规范》GB3216-89 《离心泵、混流泵、轴流泵、旋流泵试验方法》《火力发电厂基本建设工程启动及竣工规程》(1996 版)电建[1996]第159 号火力发电厂基本建设工程启动及竣工验收规程（1996 年版）GB156-93 《标准电压》GB2099-80 《单相、三相插头插座技术条件》GB12476.1-90 《爆炸性粉尘环境用防爆电气设备粉尘防爆电气设备》GB7595-87 《运行中变压器油质标准》GBJ46—88 《施工现场临时用电安全技术规范》GB50194—93 《建设工程施工现场供用电安全规范》GBJ303—88 《建筑电气安装工程质量检验评定标准》DL5007—92 《电力建设施工及验收技术规范》(火力发电厂焊接篇)SDJ69—87《电力建设施工及验收技术规范》(建筑施工篇)DL／T5047—95《电力建发施工及验收技术规范》(锅炉机组篇)SDJ280—90 《电力建设施工及验收技术规范》(水工工程篇)DL5031—94 《电力建设施工及验收技术规范》(管道篇)DL/T5048-1996 《电力建设施工及验收技术规范》（管道焊接接头超声波检验篇）DL/T5069-1996 《电力建设施工及验收技术规范》（钢制承压管道对接焊接接头射线检验篇）GB50168—92 《电气装置安装工程电缆线路施工及验收规范》GB50169—92 《电气装置安装工程接地线路施工及验收规范》GB50170—92 《电气装置安装工程旋转电机施工及验收规范》GB50171—92 《电气安装工程盘柜二次接线施工及验收规范》GB50172—92 《电气装置安装工程蓄电池施工及验收规范》GB50182—93 《电气装置安装工程电梯装置施工及验收规范》GB50231-98 《机械设备安装工程施工及验收通用规范》GB50236-1998 《现场设备工业管道焊接工程施工及验收规范》GB50254～GB50259-96《电气装置安装工程施工及验收规范》GB50270-98 《连续输送设备安装工程施工及验收规范》GB50275-98 《压缩机风机泵安装工程施工及验收规范》GBJ147—90 《电气装置安装工程高压电器施工及验收规范》GBJl48—90《电气装置安装工程变压器、互感器、电抗器施工及验收规范》GBJl49—90 《电气装置安装工程母线装置施工及验收规范》GBJ235—82 《工业管道工程施工及验收规范》TJ231—78 《机械设备安装工程施工及验收规范》。
皮带输送机施工方案
目录1 工程概况： (1)2 主要编制依据 (1)3 开箱检查 (1)4 基础检查 (1)5 滚筒安装 (2)6 托辊安装 (2)7 拉紧装置安装 (3)8 卸料车及清扫器的安装 (3)9 皮带的连接 (3)10 皮带机试运转 (5)11 质量控制措施 (6)12 HSE措施 (7)13 主要施工机具及手段用料 (7)14 主要施工劳动力安排 (8)15 工程验收 (9)16 安全保证体系及安全目标管理流程图 (9)17 现场安全、文明施工措施 (10)18 质量保证体系及质量控制程序 (12)1 工程概况：2 主要编制依据2.1 《连续输送设备安装工程施工及验收规范》GB50270-98。
2.2 皮带机安装图及厂商随机资料。
3 开箱检查3.1 皮带输送机安装前的检查应符合下列要求：3.1.1 设计和设备技术文件应齐全；3.1.2 按设备装箱清单检查设备、材料的型号、规格和数量，应符合设计和产品标准的要求，并应具有产品合格证书。
3.1.3 变形、损伤和锈蚀；包装应良好；钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象；3.1.4 构件应有规定有焊缝检查记录和预装检查记录等质量合格证明文件；4 基础检查4.1 设备就位前，应按施工图和有关基础、支承建筑结构的实测资料，确定连续输送主要设备的纵向和横向中心线以及基准标高点，作为设备安装的基准。
站房、基础、预埋件、预埋螺栓的尺寸和位置的允许偏差，除应符合现行国家标准《机械设备安装工程施工及验收通用规范》的有关规定外，尚应符合表4-1的规定：4.2 输送机纵向中心线与基础实际轴线距离的允许偏差为±20mm。
4.3 组装头架、尾架、中间架及其支腿等支架应符合下列要求：4.3.1 机架中心线与输送机纵向中心线应重合，其偏差不应大于3mm；4.3.2 机架中心线的直线度偏差在任意25m长度内不应大于5mm；4.3.3 在垂直于机架纵向中心线的平面内，机架横截面两对角线长度之差，不应大于两对角线长度平均值的3/1000；4.3.4 机架支腿对建筑物地面的垂直度偏差不应大于2/1000。

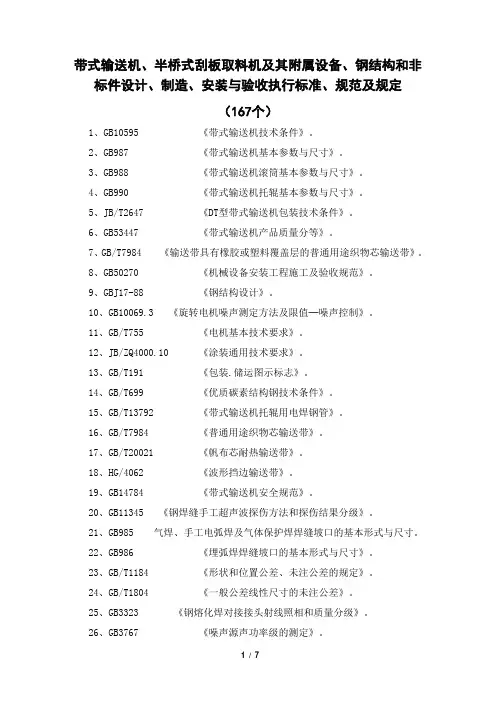

带式输送机、半桥式刮板取料机及其附属设备、钢结构和非标件设计制造、安装与验收执行标准、规范及规定
带式输送机、半桥式刮板取料机及其附属设备、钢结构和非标件设计、制造、安装与验收执行标准、规范及规定（167个）1、GB10595 《带式输送机技术条件》。
2、GB987 《带式输送机基本参数与尺寸》。
3、GB988 《带式输送机滚筒基本参数与尺寸》。
4、GB990 《带式输送机托辊基本参数与尺寸》。
5、JB/T2647 《DT型带式输送机包装技术条件》。
6、GB53447 《带式输送机产品质量分等》。
7、GB/T7984 《输送带具有橡胶或塑料覆盖层的普通用途织物芯输送带》。
8、GB50270 《机械设备安装工程施工及验收规范》。
9、GBJ17-88 《钢结构设计》。
10、GB10069.3 《旋转电机噪声测定方法及限值─噪声控制》。
11、GB/T755 《电机基本技术要求》。
12、JB/ZQ4000.10 《涂装通用技术要求》。
13、GB/T191 《包装.储运图示标志》。
14、GB/T699 《优质碳素结构钢技术条件》。
15、GB/T13792 《带式输送机托辊用电焊钢管》。
16、GB/T7984 《普通用途织物芯输送带》。
17、GB/T20021 《帆布芯耐热输送带》。
18、HG/4062 《波形挡边输送带》。
19、GB14784 《带式输送机安全规范》。
20、GB11345 《钢焊缝手工超声波探伤方法和探伤结果分级》。
21、GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸。
22、GB986 《埋弧焊焊缝坡口的基本形式与尺寸》。
23、GB/T1184 《形状和位置公差、未注公差的规定》。
24、GB/T1804 《一般公差线性尺寸的未注公差》。
25、GB3323 《钢熔化焊对接接头射线照相和质量分级》。
26、GB3767 《噪声源声功率级的测定》。
27、JB/ZQ4000.7 《锻件通用技术要求》。
28、GB4323 《弹性套柱销联轴器》。
29、GB5014 《弹性柱销联轴器》。
设备安装标准规范
设备安装标准规范2008-01-26 18:58:59| 分类:专业| 标签:|字号大中小订阅中华人民共和国国家标准机械设备安装工程施工及验收通用规范GB50231-98主编部门:原中华人民共和国机械工业部批准部门:中华人民共和国建设部施行日期:1998年12月1日关于发布《机械设备安装工程施工及验收通用规范》等十项国家标准的通知建标[1998]9号根据国家计委计综[1986]2630号文和计综[1987]2390号文的要求,由原机械工业部会同有关部门共同修订的《机械设备安装工程施工及验收通用规范》等十项标准,已经有关部门会审。
现批准下列规范为强制性国家标准,自一九九八年十二月一日起施行。
原国家标准《机械设备安装工程施工及验收规范》TJ231及《制冷设备安装工程施工及验收规范》GBJ66/84同时废止。
《机械设备安装工程施工及验收通用规范》GB50231/98《连续输送设备安装工程施工及验收规范》GB50270/98《金属切削机床安装工程施工及验收规范》GB50271/98《锻压设备安装工程施工及验收规范》GB50272/98《工业锅炉安装工程施工及验收规范》GB50273/98《制冷设备、空气分离设备安装工程施工及验收规范》GB50274/98《压缩机、风机、泵安装工程施工及验收规范》GB50275/98《破碎、粉磨设备安装工程施工及验收规范》GB50276/98《铸造设备安装工程施工及验收规范》GB50277/98《起重设备安装工程施工及验收规范》GB50278/98上述规范由国家机械工业局负责管理,具体解释等工作由机械工业部安装工程标准定额站负责,出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九八年八月二十七日修订说明本规范是根据国家计委计综[1986]450号文的要求,由原机械工业部负责主编。
具体由机械工业部安装工程标准定额站组织,会同冶金部第一冶金建设总公司、化工部施工技术研究所、全国安装协会技术标准中心和重庆建筑大学等单位共同修订而成。
机械设备安装常用标准和规范代号
机械设备安装常用标准和规范代号（中国）我国机械设备安装中常用的标准和规范一、国家规范、标准序号标准、规范名称代号1 机械设备安装工程施工及验收规范通用规定GB 50231—982 连续输送设备安装工程施工及验收规范GB 50270—983 金属切削机床安装工程施工及验收规范GB 50271—984 锻压设备安装工程施工及验收规范GB 50272—985 工业锅炉安装工程施工及验收规范GB 50273—986 制冷设备、空分设备安装工程施工及验收规范GB 50274—987 空压机、风机、泵安装工程施工及验收规范GB 50275—988 破碎、粉磨设备安装工程施工及验收规范GB 50276—989 铸造设备安装工程施工及验收规范GB 50277—9810 起重设备安装工程施工及验收规范GB 50278—9811 制冷设备安装工程施工及验收规范GBJ 66—8412 工业金属管道工程施工及验收规范GB 50235—9713 工业金属管道工程质量检验评定标准GB 50184—9314 现场设备、工业管道焊接工程施工及验收规范GBJ 50236—9815 工业设备及管道绝热工程施工及验收规范GBJ 126—8916 工业设备及管道绝热工程质量检验评定标准GB 50185—9317 通风与空调工程施工质量验收规范GB 50243—200218 通风与空调工程质量检验评定标准GBJ 304—8819 建筑给水排水及采暖工程施工质量验收规范GB 50242—200220 给水排水管道工程施工及验收规范GB 50268—9721 建筑电气工程施工质量验收规范GB 50303—200222 建筑防腐蚀工程施工及验收规范GB 50212—200223 建设工程施工现场供用电安全规范GB 50194—9324 电气装置安装工程低压电器施工及验收规范GB 50254—9625 电气装置安装工程电力变流设备施工及验收规范GB 50255—9626 电气装置安装工程起重机电器施工及验收规范GB 50256—9627 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50257—9628 电气装置安装工程低1KV及以下配线工程施工及验收规范GB 50258—9629 电气装置安装工程电气照明装置施工及验收规范GB 50259—9630 电气装置安装工程电缆线路施工及验收规范GBJ 50168—9231 电气装置安装工程接地装置施工及验收规范GBJ 50169—9232 电气装置安装工程旋转电机施工及验收规范GBJ 50170—9233 电气装置安装工程盘、柜及二次回路结线施工及验收规范GBJ 50171—9234 电气装置安装工程蓄电池施工及验收规范GBJ 50172—9235 35 kV及以下架空电力线路施工及验收规范GBJ 50173—9236 110〜500 kV架空电力线路施工及验收规范GBJ 233—9037 电气装置安装工程高压电器施工及验收规范GBJ 147—9038 电气装置安装工程电力变压器油浸电抗器、互感器施工及验收规范GBJ 148—9039 电气装置安装工程母线装置施工及验收规范GBJ 149—9040 电气装置安装工程电气照明施工及验收规范GBJ 50259—9641 电气装置安装工程电气设备交接试验标准GB 50150—9142 电梯施工质量验收规范GB 50310—200243 电梯安装验收规范GB 10060—9344 电梯安装工程质量检验评定标准GB 50310—200245 电气装置安装工程质量检验评定标准GBJ 303—8846 工业自动化仪表工程施工及验收规范GBJ 93—8647 自动化仪表工程质量检验评定标准GBJ 131—9048 工业炉砌筑工程施工及验收规范GBJ 211—8749 工业炉砌筑工程质量检验评定标准GB 50211—200450 钢结构工程质量检验评定标准GB 50221—9551 涂装前钢材料表面镑蚀等级和除镑等级GB 14907—9452 钢结构工程施工质量验收规范GB 50205—200153 钢结构焊缝外形尺寸GB 10854—8954 钢熔化焊接头的要求和缺陷分析GB/T 12469—9055 立式圆筒形钢制焊接油罐施工及验收规范GB 50128—200556 金属焊接结构湿式气柜施工及验收规范GBJ 205—8357 球形罐施工及验收规范GB 50094—9858 焊接质量保证钢熔化焊接头的要求和缺陷分级GB/T 12469—9059 钢熔化焊对接接头射线照相和质量分级GB 3323—8760 钢焊缝手工超声波探伤方法和探伤结果等级GB 11345—8961 手工电弧焊焊接接头的基本形式与尺寸GB 985—8862 埋弧焊焊接坡口的基本形式与尺寸GB 986—8863 油气长输管道工程施工及验收规范GB 0369—2005序号标准、规范名称代号1 冶金机械安装工程施工及验收规范通用规定YBJ 201—832 冶金机械安装工程施工及验收规范炼钢设备YBJ 202—833 冶金机械安装工程施工及验收规范选矿设备YBJ 203—834 冶金机械安装工程施工及验收规范液压、气动和润滑系统YBJ 9207—855 冶金机械安装工程施工及验收规范炼铁设备YBJ 9247—936 冶金机械安装工程施工及验收规范烧结设备YBJ 212—887 冶金机械安装工程施工及验收规范焦化设备YBJ 213—888 冶金机械安装工程施工及验收规范乳钢设备YB 9249—939 冶金机械安装工程质量检验评定标准选矿设备YB 9240—9210 冶金机械安装工程质量检验评定标准焦化设备YB 9241—9211 冶金机械安装工程质量检验评定标准烧结设备YB 9242—9212 冶金机械安装工程质量检验评定标准炼铁设备YB 9243—9213 冶金机械安装工程质量检验评定标准炼钢设备YB 9244—9214 冶金机械安装工程质量检验评定标准乳钢设备YB 9245—9215 轻金属冶炼机械设备安装工程施工及验收规范YSJ 412—9216 铝母线焊接施工及验收规范YS 5417—9517 焊接H型钢YB 9254—97三、化工规范、标准序号标准、规范名称代号1 化学工业工程建设交工技术文件规定HG 20237—942 工程建设安装工程起重施工规范HG 20201—20003 脱脂工程施工及验收规范HG 20202—20004 化工机器安装工程施工及验收规范通用规定HG 20203—20005 化工机器安装工程施工及验收规范离心式压缩机HGJ 205—926 化工机器安装工程施工及验收规范中小型活塞式压缩机HGJ 206—927 石油化工钢制塔类设备现场焊接施工工艺标准SH 3542—928 金属焊接结构湿式气柜施工及验收规范HGJ 212—859 化工金属管道工程施工及验收规范HGJ 20225—9510 化工设备安装工程质量检验评定标准HGJ 20236—9311 工业设备、管道防腐蚀工程施工及验收规范HGJ 229—9112 乙烯装置裂解炉施工技术规定HGJ 230—8913 铝及铝合金焊接技术规程HGJ 222—9214 铜及铜合金焊接及针焊技术规程HGJ 223—9215 化学工业大、中型装置试车工作规范HGJ 231—9116 化学工业大、中型装置生产准备工作规范HGJ 232—9217 化工建设项目进口设备、材料检验大纲HGJ 20234—9318 化工建设项目施工组织设计标准HGJ 20235—9319 化工建设项目环境保护设计规定HG/T 20667-2005序号标准、规范名称代号1 电力建设施工及验收技术规范锅炉机组篇DL/T 5047—952 电力建设施工及验收技术规范汽轮机机组篇DL 5011—923 电力建设施工及验收技术规范水轮发电机组篇DLJ 81—794 电力建设施工及验收技术规范热工自动化DL/T 5019.5-20045 电力建设施工及验收技术规范电厂化学DL/T 5019.4—20046 电力建设施工及验收技术规范管道篇DL 5031—947 电力建设施工及验收技术规范火力发电厂焊接篇DL 5007—928 火力发电厂焊接技术规范DL/T 869—20049 焊接工艺评定规程DL/T 868—200410 电力建设施工及验收技术规范火力发电厂化学篇DLJ 58—8111 火力发电厂焊接热处理技术规程DL/T 819—200212 管道焊接接头超声波检验技术规程DL/T 820—200213 钢制承压管道对接焊焊接接头射线检验技术规程DL/T 821—200214 火力发电厂异种钢焊接技术规程DL/T 752—200115 铝母线焊接技术规程DL/T 754—200116 架空绝缘配电线路施工及验收规范DL/T 602—199617 100kV及以上送变电工程及竣工验收规程DL/T 782—200118 电气装置安装工程质量检验及评定标准DL/T 5161—200219 110〜500 kV架空电气线路工程质量检验及评定规程DL/T 5168-200220 电气装置安装工程质量检验及评定规程DL/T 5161—200221 电气装置安装工程质量检验及评定规程通则/通则条文说明DL/T 5161.1-200222 电气装置安装工程质量检验及评定规程高压电器施工质量检验DL/T 5161.2-2002DL/T 5161.3-2002 23 电气装置安装工程质量检验及评定规程电力变压器、油浸电抗器、互感器施工质量检验24 电气装置安装工程质量检验及评定规程母线装置施工质量检验DL/T 5161.4—200225 电气装置安装工程质量检验及评定规程电缆线路施工质量检验DL/T 5161.5—200226 电气装置安装工程质量检验及评定规程接地装置施工质量检验DL/T 5161.6—200227 电气装置安装工程质量检验及评定规程旋转电机施工质量检验DL/T 5161.7—2002DL/T 5161.8—2002 28 电气装置安装工程质量检验及评定规程盘、柜及二次回路接线施工质量检验29 电气装置安装工程质量检验及评定规程蓄电池施工质量检验DL/T 5161.9—2002DL/T 5161.10—2002 30 电气装置安装工程质量检验及评定规程35kV及以下架空电气线路施工质量检验DL/T 5161.11—2002 31 电气装置安装工程质量检验及评定规程电梯电气装置施工质量检验32 电气装置安装工程质量检验及评定规程低压电器施工质量检验DL/T 5161.12—2002DL/T 5161.13—2002 33 电气装置安装工程质量检验及评定规程电力变流设备施工质量检验DL/T 5161.14—2002 34 电气装置安装工程质量检验及评定规程起重机电气装置施工质量检验DL/T 5161.15—2002 35 电气装置安装工程质量检验及评定规程爆炸及火灾危险环境电气装置施工质量检验DL/T 5161.16—2002 36 电气装置安装工程质量检验及评定规程1kV以下配线工程施工质量检验DL/T 5161.17—2002 37 电气装置安装工程质量检验及评定规程电气照明装置施工质量检验五、石化标准、规范序号标准、规范名称代号1 西气东输管道工程线路工程施工及验收规范SYXQ—20012 石油化工机器设备安装工程施工及验收通用规范SH/T 3538—20053 石油化工换热设备施工及验收通用规范SH/T 3532—20054 石油化工厂区管线综合设计规范SH/T 3054—20055 石油化工建设工程项目竣工验收规定SH/T 3904—20056 石油化工钢结构工程施工及验收规范SH/T 3507—20057 石油化工钢储罐地基与基础施工及验收规范SH/T 3528—20058 石油化工厂区竖向工程施工及验收规范SH/T 3529—20059 石油化工铬钼耐热钢焊接规程SH 3520—200410 石油化工低温钢焊接规程SH 3525—200411 石油化工异种钢焊接规程SH 3526—200412 石油化工重载荷离心泵工程技术规定SH/T 3139—200413 石油化工中、轻载荷离心泵工程技术规定SH/T 3140—200414 石油化工往复泵工程技术规定SH/T 3141—200415 石油化工计量泵工程技术规定SH/T 3142—200416 石油化工往复压缩机工程技术规定SH/T 3143—200417 石油化工离心压缩机工程技术规定SH/T 3144—200418 石油化工特殊用途汽轮机工程技术规定SH/T 3145—200419 石油化工配管工程术语SH/T 3051—200420 石油化工配管工程设计图例SH/T 3052—200421 石油化工管道支吊架设计规范SH/T 3073—200422 石油化工工程起重施工规范SH/T 3536—200223 大型设备吊装工程施工工艺标准SH/T 3515—200324 石油化工企业设备与管道涂料防腐设计与施工规范SHJ 22—199025 石油化工施工安全技术规程SH 3505—1999六、机械标准、规范序号标准、规范名称代号1 钢制压力容器焊接工艺评定JB 4708—92七、建材标准、规范序号标准、规范名称代号1 水泥机械设备安装工程施工及验收规范JCJ 03—90。
设备安装施工标准精选(最新)
设备安装施工标准精选（最新）QJ2311《QJ 2311-1992 设备技术等级划分标准》G26429《GB/T 26429-2010 设备工程监理规范》G50040《GB50040-1996 动力机器基础设计规范》G50094《GB50094-1998 球形储罐施工及验收规范》G50211《GB50211-2004 工业炉砌筑工程施工及验收规范》G50231《GB50231-2009 机械设备安装工程施工及验收通用规范》G50243《GB50243-2002 通风与空调工程施工质量验收规范》G50252《GB50252-1994 工业安装工程质量检验评定统一标准》G50270《GB50270-1998 连续输送设备安装工程施工及验收 规范》G50271《GB50271-2009 金属切削机床安装工程施工及验收规范》G50272《GB50272-1998 锻压设备安装工程施工及验收规范》G50273《GB50273-2009 锅炉安装工程及验收规范》G50274《GB50274-1998 制冷、空分设备施工及验收规范》G50275《GB50275-1998 压缩机、风机、泵安装及验收规范》G50276《GB 50276-2010 破碎、粉磨设备安装工程施工及验收规范》G50277《GB50277-1998 铸造设备施工及验收规范》G50278《GB 50278-2010 起重设备安装工程施工及验收规范》G50390《GB 50390-2006 焦化机械设备工程安装验收规范》G50670《GB/T 50670-2011 机械设备安装工程术语标准》G50677《GB/T 50677-2011 空分制氧设备安装工程施工与质量验收规范》G50683《GB 50683-2011 现场设备、工业管道焊接工程施工质量验收规范》 G50744《GB/T 50744-2011 轧机机械设备安装规范》HG20201《HG20201-2000 工程建设安装工程起重施工规范》HG20202《HG20202-2000 脱脂工程施工及验收规范》HG20203《HG20203-2000 化工机器安装工程施工及验收通用规范》HG21544《HG/T 21544-2006 预埋件通用图》HG21545《HG/T 21545-2006 地脚螺栓（锚栓）通用图》HG21553《HG21553-1993 钢铺板通用图》HG21612《HG21612-1996 压焊钢格板通用图》HG21613《HG21613-1996 钢梯及钢栏杆通用图》HG21617《HG21617-1997 槽钢锚定轨预埋件通用图》YB4253《YB/T 4253-2011 冶金设备工程安装质量评定标准》JBJ27《JBJ27-1996 工业锅炉安装工程施工及验收规范》JBJ28《JBJ28-1996 制冷、空分设备施工及验收规范》JBJ29《JBJ29-1996 压缩机、风机、泵安装及验收规范》JBJ30《JBJ30-1996 破碎、粉磨设备安装及验收规范》JBJ31《JBJ31-1996 起重设备安装施工及验规范》。
浙江省安装工程预算定额说明
浙江省安装工程预算定额说明总说明一、《浙江省安装工程预算定额》共分十二册，包括：第一册机械设备安装工程第二册电气设备安装工程第三册热力设备安装工程第四册炉窑砌筑工程第五册静置设备与工艺金属结构制作安装工程第六册工业管道工程第七册消防设备安装工程第八册给排水、采暖、燃气工程第九册通风空调工程第十册自动化控制仪表安装工程第十一册刷油、防腐蚀、绝热工程第十二册建筑智能化系统设备安装工程二、《浙江省安装工程预算定额》（以下简称本定额），是在《全国统一安装工程预算定额》的基础上结合本省的实际编制的。
是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准，是统一本省安装工程量计算规则、项目划分、计量单位的依据；是本省范围内工程量清单计价和投标报价的基础；是编制施工图预算、招标工程标底、确定工程造价的依据；也是编制设计概算定额（指标）、投资估算指标、制定企业定额的基础。
三、本定额是依据国家有关的产品标准、设计规范、施工及验收规范、技术操作规范、质量评定标准和安全操作规程编制的，同时参考了行业、地方标准，以及有代表性的工程设计、施工资料和其他相关资料。
四、本定额是按目前大多数施工企业在安全条件下采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制定的，反映了社会平均消耗量水平。
五、本定额是按下列正常的施工条件进行编制的：1、设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。
2、安装工程和土建工程之间的交叉作业正常。
3、安装地点、建筑物、设备基础、预留孔洞等均符合安装要求。
4、水、电供应均能满足安装施工正常使用。
5、正常的气候、地理条件和施工环境。
六、人工工日消耗量及单价的确定：1、本定额的人工工日不分列工种和技术等级，一律以综合工日表示，内容包括基本用工、超运距用工、辅助用工和人工幅度差。
2、综合工日的单价采用二类人工26元/工日，包括基本工资和工资性津贴等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国国家标准连续输送设备安装工程施工及验收规范Code for construction and acceptance of Continuous Conveyer equipment inStallationengineeringGB 50270—98主编部门，原中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1 9 9 8年1 2月1日中国计划出版社1998 北京关于发布《机械设备安装工程施工及验收通用规范》等十项国家标准的通知建标[1998]9号根据国家计委计综[1986]2630号文和计综[1987]2390号文的要求，由原机械工业部会同有关部门共同修订的《机械设备安装工程施工及验收通用规范》等十项标准，已经有关部门会审。
现批准下列规范为强制性国家标准，自一九九八年十二月一日起施行。
原国家标准《机械设备安装工程施工及验收规范》TJ231及《制冷设备安装工程施工及验收规范》GBJ66—84同时废止。
《机械设备安装工程施工及验收通用规范》GB50231—98《连续输送设备安装工程施工及验收规范》GB50270—98 -《金属切削机床安装工程施工及验收规范》GB50271—98《锻压设备安装工程施工及验收规范》GB50272—98《工业锅炉安装工程施工及验收规范》GB50273—98《制冷设备、空气分离设备安装工程施工及验收规范》GB50274——98《压缩机、风机、泵安装工程施工及验收规范》GB50275—98《破碎、粉磨设备安装工程施工及验收规范》GB50276—98《铸造设备安装工程施工及验收规范》GB50277—98《起重设备安装工程施工及验收规范》GB50278—98上述规范由国家机械工业局负责管理，具体解释等工作由机械工业部安装工程标准定额站负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九八年八月二十七日修订说明本规范是根据国家计委计综(1986)450号文的要求，由原机械工业部负责主编，具体由机械工业部安装工程标准定额站会同有关单位共同编制而成。
修订过程中，规范修订组进行了广泛的调查研究，认真总结了原规范贯彻执行以来的经验；吸取了连续输送设备制造行业的部分科研成果和连续输送设备安装工程中的新技术、新材料、新工艺；广泛地征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分十四章和三个附录，修订的主要内容有下列方面：1．按照我国连续输送设备制造行业发展情况，增加了许多新品种，淘汰了落后的机型，扩大了本规范的适用范围和覆盖面，如架空索道安装工程，由单一的货运索道，扩大为单、双线循环式货运索道和单线循环式、双线往复式客运索道的安装。
2．原规范是70年代修订的，由于客观原因，标准化还极不健全。
现在连续输送设备制造标准大多是采用国际先进标准和国外先进技术的等效标准。
因此本规范在检验项目、技术要求和参数等方面均有较大的修改。
3．增加了连续输送设备安装工程负荷试运转的步骤、程序和技术要求。
提高了安装工程的质量，使连续输送设备在生产使用中的安全性和可靠性有了很大的改善。
4．在名词、术语、形状和位置公差、计量单位方面均按现行国家标准做了较大的修改。
本规范在执行中，如发现未尽善之处，请将意见和有关资料寄送机械工业部安装工程标准定额站《连续输送设备安装工程施工及验收规范》修订组(地址：北京市王府井大街277号，邮政编码：100740)，以便今后修订时参考。
原机械工业部1998年8月目次第一章总则第二章一般规定第三章固定式带式输送机第四章板式输送机第五章垂直斗式提升机第六章螺旋输送机第七章辊子输送机第八章悬挂输送机第九章振动输送机第十章埋刮板输送机第十一章气力输送设备第十二章架空索道第一节一般要求第二节钢结构和线路设备第三节钢丝绳第四节站内设备第五节试运转第十三章矿井提升机和绞车第一节一般要求第二节缠绕式矿井提升机和矿用提升绞车第三节多绳提升机第四节其它绞车第五节试运转第十四章工程验收附录一连续输送设备有关站房、基础、预埋件、预埋螺栓尺寸和位置的允许偏差要求附录二带式输送机输送带连接方法附录三本规范用词说明附加说明附：条文说明第一章总则第1．0．1条为保证连续输送设备安装工程的施工质量，促进安装技术的进步，确保设备安全运行，制订本规范。
第1．0．2条本规范适用于通用固定式带式输送机、板式输送机、垂直斗式提升机、螺旋输送机、辊子输送机、悬挂输送机、振动输送机、埋刮板输送机、气力输送设备、架空索道、矿井提升机和绞车等安装工程的施工及验收。
第1．0．3条本规范是连续输送设备安装工程的专业技术规定，其通用技术要求应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定。
第1．0．4条连续输送设备必须经试运转合格后，方可交付生产使用。
第1．0．5条连续输送设备安装工程的施工及验收除应符合本规范的规定外，尚应符合国家现行标准、规范的有关规定。
第二章一般规定第2．0．1条连续输送设备安装工程施工前的检查应符合下列要求：一、设计和设备技术文件应齐全；二、按设备装箱清单，检查设备、材料的型号、规格和数量，应符合设计和产品标准的要求，并应具有产品合格证书；三、机电设备应无变形、损伤和锈蚀；包装应良好；钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象；四、钢结构构件应有规定的焊缝检查记录和预装检查记录等质量合格证明文件；五、站房、基础、预埋件、预埋螺栓的尺寸和位置的允许偏差，除应符合现行国家标准《机械设备安装工程施工及验收通用规范》的有关规定外，尚应符合本规范附录一的规定。
第2．0．2条设备就位前，应按施工图和有关基础、支承建筑结构的实测资料，确定连续输送主要设备的纵向和横向中心线以及基准标高点，作为设备安装的基准。
第2．0．3条敷设轨道应符合下列要求：一、钢轨敷设前，应按其制造标准检查直线度。
扭曲和端面质量，合格后方可敷设；二、固定钢轨用的压板、螺栓等紧固件，其安装位置应正确，并应与轨道密切贴合、切实锁紧；三、轨道中心线与输送机纵向中心线应重合，其偏差不应大于2mm；四、两平行轨道的接头位置宜错开，其错开的距离不应等于行走部分前、后两行走轮间的距离；五、轨道的接头间隙不应大于2mm，接头处工作面的高低差不应大于0．5mm，左右偏移不应大于1mm；六、轨距的允许偏差为±2mm；七、轨道直线度偏差每米不应大于2mm，在25m长度内不应大于5mm，全长不应大于15mm；八、同一截面内两平行轨道轨顶的相对标高允许偏差应符合表2．0．3的规定，且轨道弯曲部分的偏差方向应向曲率中心一侧降低。
第2．0．4条组装驱动链轮和拉紧链轮应符合下列要求：一、链轮横向中心线与输送机纵向中心线应重合，其偏差不应大于2mm；二、两链轮轴线应平行，且与输送机纵向中心线的垂直度偏差不应大于1／1000；三、链轮轴的安装水平偏差不应大于0．5／1000。
第2．0．5条组装履带式驱动装置应符合下列要求：一、两链轮横向中心线与输送机纵向中心线应重合，其偏差不应大于lmm；二、链轮轴线至轨道面间的距离的允许偏差为土lmm；三、链轮轴线对输送机纵向中心的垂直度偏差不应大于1／1000；四、链轮轴的安装水平偏差不应大于0．3／1000；五、两履带轨道的轨距的允许偏差为±2mm；六、履带轨道的纵向倾斜度偏差不应大于1／1000；七、两履带轨道工作面的高低差不应大于1mm；八、两履带轨道中心线与两链轮横向中心线应重合，其偏差不应大于1mm。
第2．0．6条托辊、滚轮和辊子装配后，其转动均应灵活。
第2．0．7条连续输送设备试运转前的检查应符合下列要求：一、各润滑点和减速器内所加油、脂的牌号和数量应符合设备技术文件的规定；二、连续输送设备的输送沿线及通道，应无影响试运转的障碍物；三、所有紧固件应无松动现象；四、电气系统、安全联锁装置、制动装置、操作控制系统和信号系统均应经模拟或操作检查，其工作性能应灵敏、正确、可靠；五、盘动各运动机构，使传动系统的输入、输出轴旋转一周，不应有卡阻现象；电动机的转动方向与输送机运转方向应相符合。
第2．0．8条连续输送设备试运转除应按现行国家标准《机械设备安装工程施工及验收通用规范》的规定执行外，尚应符合本规范的规定。
试运转应由部件至组件，由组件至单机，由单机至全输送线；且应先手动后再机动，从低速至高速，由空负荷逐渐增加负荷至额定负荷按步骤进行。
第2．0．9条空负荷试运转应符合下列要求：一、驱动装置的运行应平稳；二、链条传动的链轮与链条应啮合良好，运行平稳，无卡阻现象；三、所有滚轮和行走轮在轨道上应接触良好，运行平稳；四、运动部分与壳体不应有摩擦和撞击现象；五、减速器油温和轴承温升均不应超过设备技术文件的规定，润滑和密封应良好。
六、空负荷试运转的时间不应小于1h，且不应小于2个循环；可变速的连续输送设备，其最高速空负荷试运转时间不应小于全部试运转时间的60％。
第2．0．10条负荷试运转应符合下列要求：一、空负荷试运转合格后，方可进行负荷试运转；二、当数台输送机联合运转时，应按物料输送反方向顺序启动设备；、三、负荷应按设备技术文件规定的程序和方法逐渐增加，直到额定负荷为止；额定负荷下连续运转时间不应小于1h，且不应小于一个工作循环；，四、各运动部分的运行应平稳，无晃动和异常现象；五、润滑油温和轴承温度均不应超过设备技术文件的规定；六、安全联锁保护装置和操作及控制系统应灵敏、正确和可靠；’七、输送量应符合设计规定；八、停车前应先停止加料，待输送机卸料口无物料卸出后，方可停车；当数台输送机联合运转时，其停车顺序应与启动顺序方向相反。
第三章固定式带式输送机第3．0．1条本章适用于输送各种块状、粒状等松散物料及成件物品的固定带式输送机的安装。
第3．0．2条输送机纵向中心线与基础实际轴线距离的允许偏差为土20mm。
第3．0．3条组装头架、尾架、中间架及其支腿等机架(图3．0．3)应符合下列要求：一、机架中心线与输送机纵向中心线应重合，其偏差不应大于3mm；二、机架中心线的直线度偏差在任意25m长度内不应大于5mm；三、在垂直于机架纵向中心线的平面内，机架横截面两对角线长度之差，不应大于两对角线长度平均值的3／1000；四、机架支腿对建筑物地面的垂直度偏差不应大于2／1000；五、中间架的间距，其允许偏差为±1．5mm，高低差不应大于间距的2／1000；六、机架接头处的左、右偏移偏差和高低差均不应大于lmm。
第3．0．4条组装传动滚筒、改向滚筒和拉紧滚筒应符合下列要求：一、滚筒横向中心线与输送机纵向中心线应重合，其偏差不应大于2mm；二、滚筒轴线与输送机纵向中心线的垂直度偏差不应大于2／1000；三、滚筒轴线的水平度偏差不应大于1／1000；四、对于双驱动滚筒，两滚筒辆线的平行度偏差不应大于0．4mm。
