线径的算法公式
线径的算法公式：
?)
S=(I?L)÷(P×U
S导线横截面积（MM2）
I导线中通电的最大电流（A）
L导线长度（M)
?表示允许的电压降（电源电压）（V）
U
P表示的导线电阻率
基本的线的面积MM2：2.5 4 6 10 16 25 35 50 70 95 120 基本的线大电流（A）：28 35 45 65 91 120 136 150 218 238 300 铜导线电阻率取57.42 线长为10M
电压降(V)
80 100 120 160
?
vVVVVV U
截面积(MM2)
（mm2）
（mm
2
mm）
电流（I）
0.1 139.32
174.15（185）208.98 278.65
（185）
0.2 69.66（70）87.08（95）104.49（120）139.32（185）
0.3 46.44（50）58.05（70）69.66（70）92.88（95）
0.4 34.83（35）43.53（50）52.25（70）69.66（70）
0.5 27.8（35）32.83（35）41.79（50）55.72（70）
电线截面电流计算公式
电线截面电流计算公式 （供参考） 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 导线线径一般按如下公式计算： 铜线： S= IL / 54.4*U` 铝线： S= IL / 34*U` 式中：I——导线中通过的最大电流（A） L——导线的长度（M） U`——充许的电源降（V） S——导线的截面积（MM2） 说明： 1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠. 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍 数 9 8 7 6 5 4 3.5 3 2.5 载流量 (A) 9 14 23 32 48 60 90 100 123 150 210 238 300 一般情况下： 铜线每平方毫米6安培。铝线是每平方毫米5安培(仅供快速估算) 4平方的铜线：4*6=24A 6平方的铜线：6*6=36A 10平方的铜线：10*6=60A 16平方的铜线：16*6=96A 4平方的铝线：4*5=20A 6平方的铝线：6*5=30A 10平方的铝线：10*5=50A 16平方的铝线：16*5=90A
一、低压配电室的要求 1) 门应向外开，门口装防鼠板； 2) 有采光窗和通风百叶窗，百叶窗应防雨、雪、小动物进入室内； 3) 电缆沟底应有坡度和集水坑； 4) 不装盘的电缆沟应有沟盖板； 5) 盘前通道大于1.3米，盘后通道大于0.8米，并有安全护栏； 6) 一层配电室地面标高应0.5米以上。 二、配电盘的安装 1) 配电盘应为标准盘，顶有盖，前有门； 2) 配电盘外表颜色应一致，表面无划痕； 3) 配电盘母线应有色标； 4) 配电盘应垂直安装，垂直度偏差小于5o； 5) 拉、合闸或开、关柜门时，盘身应无晃动现象； 6) 配电盘上电流表、电压表等按要求装全； 7) 配电盘上个出线回路应有标示； 8) 配电盘一次母线尽可能用铜排连接，压接螺丝两侧有垫片，螺母侧有弹簧垫片，如用多股塑铜线连接，应压接铜鼻子； 9) 配电盘二次控制线应集中布线，并用塑料带及绑带包扎固定，控制电缆备用线芯在控制电缆分支处螺旋缠绕好； 10) 配电盘的互感器、电动机保护器等小件也应牢固固定好。 三、电缆的安装 1) 电缆沟安装的应先检查电缆沟的走向、宽度、深度、转弯处和各交叉跨越处的预埋管是否符合设计要求； 2) 电缆入沟中后，不必严格将其拉直，应松弛成波浪形； 3) 电缆的两端应留有做检修的长度余量； 4) 电缆固定支架间或固定点间的距离，不应大于1米； 5) 电缆穿管敷设时，管内径不应小于电缆外径的1.5倍，且不小于100毫米； 6) 电缆在埋地敷设或电缆穿墙、穿楼板时，应穿管或采取其他保护措施； 7) 电缆从地下或电缆沟引出地面时，出地面2米的一段应用金属管或罩加以保护； 8) 直埋电缆深度为0.7米，电缆上下应各铺盖100毫米厚的软土或沙，并盖混凝土保护，及埋设电缆标志桩； 9) 直埋电缆时禁止将电缆平行敷设在管道的上面或下面； 10) 一般禁止地面明敷电缆，否则应有防止机械损伤的措施； 11) 相同电压的电缆并列敷设时，电缆间净距应大于35毫米，且不小于电缆外径； 12) 低压与高压电缆应分开敷设。并列敷设时净距不应小于150毫米； 13) 进出配电室的电缆应排列整齐，并用绑线固定好，挂上标志牌； 14) 电缆水平悬挂在钢索上，固定点的距离不应大于0.6米。 四、电动机的安装 1) 检查电动机的名牌，看功率、电压是否符合图纸要求； 2) 检查电动机的接线盒是否正确，螺丝是否有松动，接线盒是否密封良好； 3) 检测电动机的绝缘电阻，新设备应大于1MΩ，旧设备应大于0.5MΩ；
线径和电流的关系
线径和电流的关系 导线截面积与电流的关系 一般铜线安全计算方法是： 平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择平方的铜线或平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的最大电流表格。 导线的阻抗与其长度成正比与线径成反比，请在使用电源时， 需特别注意 输入与输出导线的线径问题，以防止因电流太大引起过热， 而造成意外，下列 表格为导线在不同温度下的线径与电流规格 表。（请注意：线
电线平方数知识及直径的换算方法
电线平方数知识及直径的换算方法 一、电线平方数及直径换算方法知识 电线的规格在国际上常用的有三个标准：分别是美制(AWG)、英制(SWG)和我们的(CWG)。 几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。 电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。 电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。 一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。 铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。 具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。 换算方法： 知道电线的平方，计算电线的半径用求圆形面积的公式计算： 电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方 知道电线的平方，计算线直径也是这样，如： 2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米=1.8毫米。 知道电线的直径，计算电线的平方也用求圆形面积的公式来计算： 电线的平方=圆周率(3.14)×线直径的平方/4 电缆大小也用平方标称，多股线就是每根导线截面积之和。 电缆截面积的计算公式： 0.7854 ×电线半径(毫米)的平方×股数 如48股(每股电线半径0.2毫米)1.5平方的线： 0.785 ×(0.2 × 0.2)× 48 = 1.5平方 二、常用小规格线缆知识 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。主要质量指标：线径(包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗)、铜芯纯度、编织密度、绞距。 用途：仪器、仪表、对讲、监控、控制安装。 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。主要质量指标：铜芯线径，绝缘厚度，编织材料(市场上多为铝镁丝编织，质量好应该用镀锡铜)，编织密度。 UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网。常用UTP CAT 5，UTP CAT 5E 带屏蔽型号为 STP KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量
导线截面电流计算方法
导线截面电流计算方法 导线截面的条件及按安全载流量选择导线截面应考虑的因素,选择低压导线截面首先应满足负荷电流的要求，也就是按导线允许的载流量选择；其次要考虑导线的电压损失值，特别是线路末端的电压降。一般不得大于额定电压的10%。 导线截面选择可按下式计 算：. . S=Ie/J*0.8 S：导线的截面（mm2）； Ie：负荷电流（A）； J：导线安全电流密度，按安全载流量口诀估算（A/mm2）； 0.8：为导线穿管打八折的系数摘自:工变电器。 导线安全载流量口诀是在实际工作中总结出一种快速估算方法，一般只用做现场经验估算，不应做为选择导线截面的最后依据。既然是估算，肯定就会有误差。但是绝不能简单地说什么“铜线按六，铝线按四”，因为这样就忽略了导线的趋肤效应，即导线截面积越大，每平方毫米通过的电流越小。目前比较实用的导线安全载流量口诀如下：10下五，100上二； 25、25，四、三界； 70、95，两倍半。 穿管、高温，八、九折； 裸线加一半； 铜线升级算。 口诀的前三句是指铝导线、明敷设、环境温度为25℃时的安全载流量，具体内容如下： 10下五：系指10 mm2能下铝导线（包括2.5、4、6、10mm2），每平方毫米的安全载流量按5A估算；如4 mm2铝线的安全载流量为20A，即：5×4=20A。 100上二：系指100 mm2以上的铝导线（包括120、150、185 mm2），每平方毫米的安全载流量按2A估算；如120 mm2铝线的安全载流量为240A，即2×120=240A。 25、35，四、三界：系指16、25 mm2铝导线，每平方毫米的安全载流量按4A估算：35、50 mm2铝导线，每平方毫米的安全载流量按3A估算。如25 mm2铝线的安全载流量为100A，即4×25=100A。70、95，两倍半：系指70、95 mm2铝导线，每平方毫米的安全载流量按2.5估算，如70 mm2铝线的安全载流量为175A，即： 2.5×70=175A。 口诀后三句是指敷设条件发生变化时的安全载流量摘自:工变电器。
电缆线径计算公式

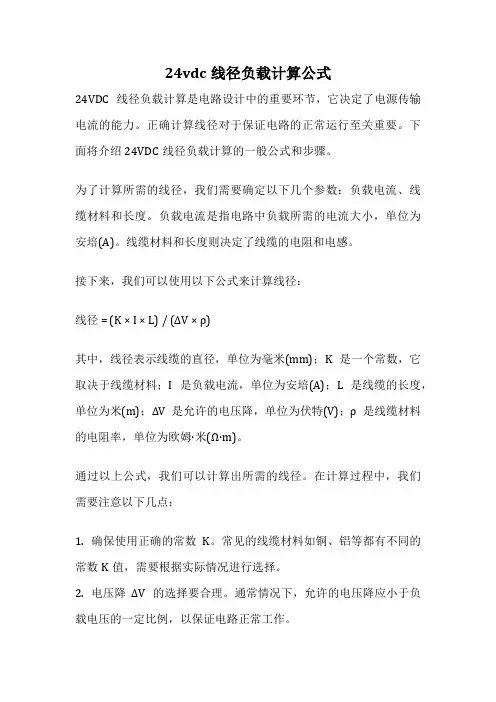

直流电缆线径计算 直流电缆线径由线路压降决定 导线截面积计算公式为： S=(If * L)/(r* ΔV) If：导线中最大电流(安)； L：导线长度(米)，等于距离 的2倍； r：电导率（电阻率的倒数),铜取57，铝取34 ΔV：导线设定压降(伏)，-48V时 取3.2V； S：导线截面积(平方毫米)。 因此只要计算出负载电流，测算出所需导线距离，就可计算出所需线径了，然后查电缆规格 表，选择对应电缆。 楼下的谁有常用电缆的规格程式表贴出来吧。 交流电源线选择（交流保护地线） 保护地线（PE）最小截面应根据相线的截面积而定： 1、相线截面积S≤16MM2时，保护地线截面积Sp为S; 2、相线截面积16＜S≤35mm2时，保护地线截面积Sp为16mm2; 3、相线截面积S＞35mm2时，保护地线截面积Sp为0.5S; 4、当相线截面大于120mm2时，保护地线截面不小于下式计算值： [attach]244[/attach] 式中Sp-----PE线的截面，mm2; I-----流过接地装置的接地故障电流均方根值，A； K-----计算系数,铜芯聚氯乙烯绝缘线取114; t-----保护装置跳闸时间（适合t≤5s）
本节着重介绍根据允许压降选择电力线的计算方法。 1. 直流供电回路电力线的截面计算 根据允许电压降计算选择直流供电回路电力线的截面，一般有三种方法，即电流矩法、固定分配压降法和最小金属用量法。 2. 电流矩法 采用电流矩法计算导体截面，是按容许电压降来选择导线的方法。它以欧姆定律为依据。在直流供电回路中，某段导线通过最大电流I时，根据欧姆定律，该段导线上由于直流电阻造成的压降可按下式计算： ΔU＝IR ＝IρL/S ＝IL/γS 式中：ΔU──导线上的电压降(V)； I──流过导线的电流(A)； R──导体的直流电阻(Ω)； ρ──导体的电阻率(Ω·mm2/m)； L──导线长度(m)； S──导体截面面积(mm2) r──导体的电导率(m/Ω·mm2)。
电流与线径的关系
线径与电流的关系 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，穿管根数二三四，八七六折满载流，高温九折铜升级，勿忘裸线要加半。 口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。为此，应当先熟悉导线截面（平方毫米）的排列： 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．． 由上可得A线径载流表 线径(平方毫米) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 载流量（A) 1*9 1.5*9 2.5*9 4*8 6*7 10*6 16*5 25*4 35* 3.5 50* 3 70*3 95*2.5 线径(平方毫米) 120 150 185 .... 载流量（A) 120*2.5 150*2 185*2 .... B载流修正系数 若是穿管敷设（包括槽板等敷设，即导线加有保护套层，不明露的），按上表计算后，再打八折（乘0.8）。若环境温度超过25℃，应按上表计算后再打九折（乘0.9），两者均有则可打七折（0.9*0.8）。如果是裸线，按上表计算后载流量再加一半为上限（乘1.5），如果是铜芯则要按线径系列升级计算即1mm2按1.5计算，1.5按2.5计算。。。。 下面以明敷铝芯绝缘线，环境温度为25℃，举例说明： 【例1】6平方毫米的，按上，算得截流量为42安。 【例2】150平方毫米的，按上，算得截流量为300安。 【例3】70平方毫米的，按上，算得截流量为175安。 电流与功率的关系 低压380/220伏系统每千瓦的电流 电力加倍，电热加半。① 单相千瓦，4.5安。② 单相380，电流两安半。③
计算线径与电流的常用方法
计算线径与电流的常用方法 绝缘导线载流量估算如下: 导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数9 8 7 6 5 4 3．5 3 2．5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀:二点五下乘以九,往上减一顺号走.三十五乘三点五,双双成组减点五.条件有变加折算,高温九折铜升级.穿管根数二三四,八七六折满载流. 说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得.由表5 3可以看出:倍数随截面的增大而减小.“二点五下乘以九,往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍.如2．5mm’导线,载流量为2．5×9＝22．5(A).从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4.“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3．5倍,即35×3．5＝122．5(A).从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0．5.即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2．5倍,依次类推.“条件有变加折算,高温九折铜升级”.上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的.
若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量.如16mm’铜线的载流量,可按25mm2铝线计算. 一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A. 4平方毫米铜电源线的安全载流量--35A . 6平方毫米铜电源线的安全载流量--48A . 10平方毫米铜电源线的安全载流量--65A. 16平方毫米铜电源线的安全载流量--91A . 25平方毫米铜电源线的安全载流量--120A. 如果是铝线,线径要取铜线的1.5-2倍. 如果铜线电流小于28A,按每平方毫米10A来取肯定安全. 如果铜线电流大于120A,按每平方毫米5A来取.
线缆线径功率计算
电线截面积及线径计算方法 电缆大小用平方标称，多股线就是每根导线截面积之和，如48股(每股线径0.2)1.5平方的线:0.785X(0.2X0.2)X48=1.5 导线截面积与载流量的计算： 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为 5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 [关键点]一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值 4×8A/mm2=32A。 二、计算铜导线截面积利用铜导线的安全载流量的推荐值 5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=[ I /（5~8）]=0.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=U Icosф，其中日
光灯负载的功率因数cosф=0.5。不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 电线截面积与安全载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为 3~5A/mm2。<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为 3~5A/mm2。如：2.5mm2BVV铜导线安全载流量的推荐值 2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的 推荐值4×8A/mm2=32A
电流和线径计算
铜线安全载流量计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A。 6平方毫米铜电源线的安全载流量－－48A。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A。 25平方毫米铜电源线的安全载流量－－120A。 如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定： 十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。 10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的最大电流表格: 线径（大约值）（mm2） 铜线温度（摄氏度）60758590 电流（A） 2．520202525 4．025253030 6．030354040 8．040505555
使用电源线的计算方法
16A最多供3500W，实际控制在1500W内 20A最多供4500W，实际控制在2000W内 25A最多供5000W，实际控制在2000W内 32A最多供7000W，实际控制在3000W内 40A最多供9000W，实际控制在4500W内 电器的额定电流与导线标称横截面积数据见表2。 表2 电器的额定电流与导线标称横截面积数据 电器的额定电流：A 导线标称横截面积：MM2 ≤6————————————————— 0.75 >6 ———————— -10———————— 1 >10————————-16 ———————1.5 >16 ————————-25———————— 2.5 >25———————— -32 ——————— 4 >32 ———————— -40 ——————— 6 >40 ———————— -63 ———————10 多大的电源线径可以负荷最大多少的功率和电流了吧?请分别以0.75、1、1.5、2.5、4、6(平方毫米)的铜芯线 0.75mm2.5A;1mm2.6A;1.5mm2.9A;2.5mm2.15A;4mm2.24A;6mm2.36A。 如何合计算电线所能承受的电功率? 如果已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率? 或已知所需电功率，如何计算出该使用多少mm2电线. 回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式 功率P=电压U×电流I 计算出的功率就是电线所能承受的最大电功率。 例如：在220伏的电源上引出1.5平方毫米导线，最大能接多大功率的电器? 解：查下面手册可知1.5平方毫米导线的载流量为22A 根据：功率P=电压U×电流I=220伏×22安=4840瓦 答：最大能接上4840瓦的电器 反之，已知所需功率，我们根据上面的公式求电流 电流=功率÷电压 得出电流再查手册就能知道要用多大的导线。 例如：要接在220伏电源上的10千瓦的电器，要用多大的导线? 解：根据：电流=功率÷电压=10000瓦÷220伏=45.5安 查下面手册可知，要用6平方毫米的导线 答：要用6平方毫米的导线 500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100%负载下的载
电线线径计算
其实电线也可以称呼它的直径的，比如1平方的也可称直径1.13mm，1.5平方的也可说是1.37（mm直径）。因为选用电线时主要考虑电线使用时会不会严发热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关系，计算起来很简单方便。比如一平方铜电线流过6A 电流是安全的，不会严重发热。如2.5平方铜电线就是6A*2.5=15A, 就这么简单地算出来这2.5平方通过15A电流是安全的，如用直径计算就麻烦多了 规格里面的1.5/2.5/4/6 是指线的横截面积。单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数。参照《GB5023-1997》单芯结构；导体直径均为：1 —1.13 、 1.5— 1.38 、2.5 —1.78 、4—2.25 、6 — 2.76 、、 其实大家说线径1.5/2 之类的只是为了方便，是个很常见但是不经常被人纠正的错误。 没想到还迷惑住你了...... 三相电机的口决"容量除以千伏数，商乘系数点七六"(注0.76是取的功率因数0.85效率为0.9时) 由此推导出来的关系就有: 三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。 负荷量： 16A最多供3500W，实际控制在1500W内 20A最多供4500W，实际控制在2000W内 25A最多供5000W，实际控制在2000W内
32A最多供7000W，实际控制在3000W内 40A最多供9000W，实际控制在4500W内 电器的额定电流与导线标称横截面积数据见表2。 表2 电器的额定电流与导线标称横截面积数据 多大的电源线径可以负荷最大多少的功率和电流了吧？请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线 0.75mm2、5A；1mm2、6A；1.5mm2、9A；2.5mm2、15A；4mm2、24A；6mm2、36A。 如何合计算电线所能承受的电功率 如果已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？ 或已知所需电功率，如何计算出该使用多少mm2电线. 回复: 我们可以通过查电工手册，得出电线的最大允许载流量，根据公式 功率P=电压U×电流I 计算出的功率就是电线所能承受的最大电功率。 例如：在220伏的电源上引出1.5平方毫米导线，最大能接多大功率的电器？
电线平方数及直径换算方法
【电线平方数及直径换算方法】 【电线平方数及直径换算方法】 电线的规格在国际上常用的有三个标准：分别是美制（AWG）、英制（SWG）和我们的（CWG）。 几平方是国家标准规定的的一个标称值，几平方是用户根据电线电缆的负荷来选择电线电缆。 电线平方数是装修水电施工中的一个口头用语，常说的几平方电线是没加单位，即平方毫米。 电线的平方实际上标的是电线的横截面积，即电线圆形横截面的面积，单位为平方毫米。 一般来说，经验载电量是当电网电压是220V时候，每平方电线的经验载电量是一千瓦左右。 铜线每个平方可以载电1-1.5千瓦，铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。 具体到电流，短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米，不好取3A/平方毫米。 换算方法： 知道电线的平方，计算电线的半径用求圆形面积的公式计算： 电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方 知道电线的平方，计算线直径也是这样，如： 2.5方电线的线直径是：2.5÷ 3.14 = 0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。 知道电线的直径，计算电线的平方也用求圆形面积的公式来计算： 电线的平方＝圆周率（3.14）×线直径的平方／4 电缆大小也用平方标称，多股线就是每根导线截面积之和。 电缆截面积的计算公式： 0.7854 × 电线半径（毫米）的平方× 股数 如48股（每股电线半径0.2毫米）1.5平方的线： 0.785 ×（0.2 × 0.2）× 48 = 1.5平方(国标1.5平方导体直径1.38 BV 塑铜线## BLV 塑铝线） （国标2.5平方导体直径1.78 BV 塑铜线## BLV 塑铝线） （国标4平方导体直径2.25 BV 塑铜线## BLV 塑铝线） （国标6平方导体直径2.76 BV 塑铜线## BLV 塑铝线） （国标10平方导体直径1.33*7 BV 塑铜线## BLV 塑铝线） （国标16平方导体直径170*7 BV 塑铜线## BLV 塑铝线） （国标25平方导体直径210*7 BV 塑铜线## BLV 塑铝线）
导线截面积计算[最新]
导线截面积计算[最新] 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm?) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3(5 3 2(5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀: 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明: 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。可以看出:倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2(5mm?及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2(5mm?导线，载流量为2(5×9,22(5(A)。从4mm?及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五，双双成组减点五”，说的是35mm?的导线载流量为截面数的3(5倍，即35×3(5,122(5(A)。从50mm?及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0(5。即50、70mm?导线的载流量为截面数的3倍;95、120mm?导线载流量是其截面积数的2(5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25?的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25?的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可;当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm?铜线的载流量，可按25mm?铝线计算。 导线截面积与载流量的计算: 10以下乘以5 100以上乘以2 25、35四三开 70、95两倍半 螺线加一半 铜线升级算 穿管、高温89折。 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm?，铝导线的安全载流量为3~5A/mm?。 <关键点> 一般铜导线的安全载流量为5~8A/mm?，铝导线的安全载流量为3~5A/mm?。如:2.5 mm? BVV铜导线安全载流量的推荐值 2.5×8A/mm?=20A 4mm?BVV铜导线安全载流量的推荐值4×8A/mm?=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm?，计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm?) S-----铜导线截面积(mm?) I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种是电阻性负载，一种是电感性负载。 对于电阻性负载的计算公式:P=UI
线径大小与电流大小的关系
合一些简单的心算,便可直接算出, 不必查表。 2.导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。 3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。若条件不同, 口诀另有说明。绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”, 来表示。为此, 应当先知道导线截面积, (平方毫米)的排列 1 4 6 10 16 25 35 50 7O l20 150 185...... 计算口决： 10 下五，100 上二。 2 5 ，3 5 ，四三界。 7 0 ，9 5 ，两倍半。穿管温度，八九折。裸线加一半。铜线升级算。 常用电工计算口诀生产厂制造铝芯绝缘线的截面积通常从而开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。① 这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列起来便如下: ..10 16-25 35-50 70-95 120.... 五倍四倍三倍两倍半二倍 现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。截面25与 35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。而截面70、95 则为倍。从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。 下面以明敷铝芯绝缘线,环境温度为25 度,举例说明: 【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。 【例2】150 平方毫米的,按100 上二,算得载流量为300 安。 【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175 安。 从上面的排列还可以看出,倍数随截面的增大而减小。在倍数转变的交界处,误差稍大些。比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。但实际不到四倍(按手册为97 安)。而35则相反,按口诀是三倍,即105安,实际是117安。不过这对使用的影响并不大。当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。同样,平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内 对于铜导线的载流量，口诀指出,铜线升级算。即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。 【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按 50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × ） 【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
电线线径计算方法
电线线径计算方法 一般铜线安全计算方法是： 2.5平方毫米铜电源线的安全载流量－－28A。 4平方毫米铜电源线的安全载流量－－35A 。 6平方毫米铜电源线的安全载流量－－48A 。 10平方毫米铜电源线的安全载流量－－65A。 16平方毫米铜电源线的安全载流量－－91A 。 25平方毫米铜电源线的安全载流量－－120A。 估算口诀： 二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算我一般是这样计算的知道功率就用功率除以电压得到电流，然后用电流除以每平方毫米载流大约4-6A的常数，得到的就是电缆的线径。 给你个最简单快速的算法，1个平方带2个千瓦
电缆截面计算公式
电缆截面计算公式 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 <关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。如：2、5 mm2 BVV铜导线安全载流量的推荐值2、58A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值 48A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值 5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0、125 I ~0、2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A） 三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式： P=UIcosф，其中日光灯负载的功率因数cosф=0、5。 不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0、8。也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0、 8=34(A)
但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0、5。所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0、5/220*0、8=17(A) 也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。 估算口诀： 二点五下乘以九，往上减一顺号走。 三五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。 说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表53可以看出：倍数随截面的增大而减小。 “二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如 2．5mm’导线，载流量为2．59＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即 48、 67、106、1 65、254。
电缆的线径载流量的计算方法
没有计算公式，查电缆载流量表。 一般来说，可以用电工口诀来算。下面的口诀是我在网上粘贴过来的一段，可以参考一下。 根据用电设备的功率，算出总功率以后，I=P/U按公式后在乘0.85的系数~！ 如果比较麻烦的话就是一个千瓦2个安培的电流~！是最通用的，里面包括了抛出的电流容量。1KW=2A 选择电缆也有方法 按电流计算，下面给出的比较简单的选择算法以铝芯线为计算项目 十下五：百上二：二五三五四三界，七零九五两倍半～！这个是口诀 十平方毫米以下的BLV线电流可以承载线径的五倍～！ 一百平方毫米以上的BLV线电流承载线径的二倍。 25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。 70mm2和95mm2的电流容量是线径的2.5倍。 除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照 BLV-16mm2的电流来算其他的也如此 导线在穿塑料管或是PVC管，算出的电流要乘上0.8的系数 导线在穿钢管的情况下，计算的电流在乘上0.9 导线在高温的场所通过，计算的电流结果在乘上0.7 如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打到0.85也可以 电缆线在四芯或五芯的电流乘0.85在乘0.7 裸线的架空电力线比较简单就是一个0.9的系数，但是也要看环境，打到85折比较稳当。在选择电缆的时候还要根据现场的情况选择电缆的用途 比如普通的YJV电缆，用于电缆桥架内。带铠装电缆可以进行直埋，可以承受外力的破坏，带铠装抗拉力电缆试用与高层建筑，直埋敷设。 如果偶说这些不明白的话看看35KV电气工程书，里面有一般用的电缆型号，以及用电设备。 常用电工计算口诀 第一章按功率计算电流的口诀之一 1.用途： 这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。 电流的大小直接与功率有关,也与电压,相别,力率(又称功率因数)等有关。一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。 2.口诀：低压380/220 伏系统每KW 的电流,安。 千瓦，电流，如何计算？ 电力加倍，电热加半。 单相千瓦，4 . 5 安。 单相380 ，电流两安半。 3. 说明:口诀是以380/220V 三相四线系统中的三相设备为 准,计算每千瓦的安数。对于某些单相或电压不同的单相设 备,其每千瓦的安数.口诀中另外作了说明。 ①这两句口诀中,电力专指电动机.在380V 三相时(力率 0.8 左右),电动机每千瓦的电流约为2 安.即将“千瓦数加一
电源线径计算
A.1.1 交流电缆的截面积 A.1.1.1 确认交流电缆的截面积步骤 1．计算每一相交流输入的相电流值。 计算公式为： Iin= Io*Vo η*Cosφ*Vin*3 提示： 该公式为电源系统三相输入时每一相电流的计算公式。当电源系统为单 相输入时，计算输入相电流就不需要除3。 其中： Iin——交流输入的相电流。 Io——电源系统的额定输出电流。 Vo——电源系统的输出电压。一般取电源系统的均充电压值，48 V 电源系统取56.4 V，24V电源系统取28.2 V。 η——电源系统的效率。一般取0.9。 Cosф——电源系统的功率因数。ZXDU3000和ZXDU1500系统一 般取0.92；ZXDU90E系统一般取0.7；其他电源系统一般取0.98， 包括本电源系统。 Vin——交流输入相电压。一般取电源系统额定功率输出时的交流 输入最小电压值。由于各个电源系统的交流输入最小电压值稍有 差异，在计算时可选取额定值的80%，即220*0.8=176 V作为电源 系统的交流输入最小电压值。 2．确定相线的最终截面积。 （1）计算相线的理论截面积。 计算公式为： S 理论Iin Jec
其中： S理论――相线的理论截面积。 Iin——交流输入的相电流。 Jec――经济电流密度。交流电缆宜采用铜芯线，电缆的截面积应 与负荷相适应。计算电缆截面积时，推荐电缆电流密度为 2.5 A/mm2~4.0 A/mm2。 （2）计算相线的工程截面积。 计算公式为： S 工程S 理论 *K工程富余量 其中： S工程――相线的工程截面积。 S理论――相线的理论截面积。 K工程富余量――工程富余量。在工程设计时，为了保持设备的正常 运行，还需预留一定的工程富余量。一般取1.2。 （3）根据相线的工程截面积，查阅常用电缆截面积等级表，确认相线的最终截面积。 相线的最终截面积必须大于或等于相线的工程截面积。常用电缆 截面积等级见表错误！文档中没有指定样式的文字。-1。 表错误！文档中没有指定样式的文字。-1 常用电缆截面积等级表 3．确认零线的截面积。 （1）当交流输入电缆选用3+1（3条火线+一条零线）或3+2（3条火线+一条零线+一条地线）多芯单根电缆时，零线的截面积不需要选 择。 （2）当交流输入电缆采用单芯多根电缆时，在交流三相输入的情况下，零线的截面积应不小于相线的截面积的一半。 （3）当交流输入电缆采用单芯多根电缆时，在交流单相输入的情况下，
