基于555定时器闪光电路设计及制作
555定时器电路设计
实验五555定时器电路设计【实验目的】1、熟悉集成定时器555的工作原理及应用。
2、掌握时钟信号产生电路的设计方法【知识要点】组成占空比连续可调并能调节振荡频率的多谐振荡器VO图6.5.5 占空比与频率均可调的多谐振荡器电路如图6.5.5。
对C充电时，充电电流通过R1、D1、R W2和R W1；放电时通过R W1、R W2、D2、R2。
当R1＝R2、R W2调至中心点，因充放电时间基本相同，其占空比约为50%，此时调节R W1仅改变频率，占空比不变。
如R W2调至偏离中心点，再调节R W1,不仅振荡频率改变，而且对占空比也有影响。
R W1不变，调节R W2，仅改变占空比，对频率无影响。
因此，当接通电源后，应首先调节R W1使频率至规定值，再调节R W2，以获得需要的占空比。
若频率调节的范围比较大，还可以用波段开关改变C的值。
【实验内容】题目：时钟信号发生电路设计设计一个电路，能够产生时钟信号，信号频率100Hz~1KHz，占空比要求在1/2~2/3范围内可调。
测量实际电路的输出信号频率，测量脉冲的上升时间。
思考：1、如果希望得到高电平电压为10V的时钟信号，电路应如何处理？2、对于不标准的时钟信号，一般应进行怎样的处理？【实验要求】按题目内容进行设计，设计方法和方案不限。
要求首先进行计算机（Multisim）仿真，实现题目功能。
然后在模拟实验箱中完成实际操作。
自行设计测试表格，完成实际电路的测试。
【报告要求】要求在实验报告中写出设计思路和设计过程。
画出仿真原理图和仿真结果。
列出元器件清单。
写出实验结果及实验总结。
可能用到的芯片（555）。
基于555定时器的闪光灯设计

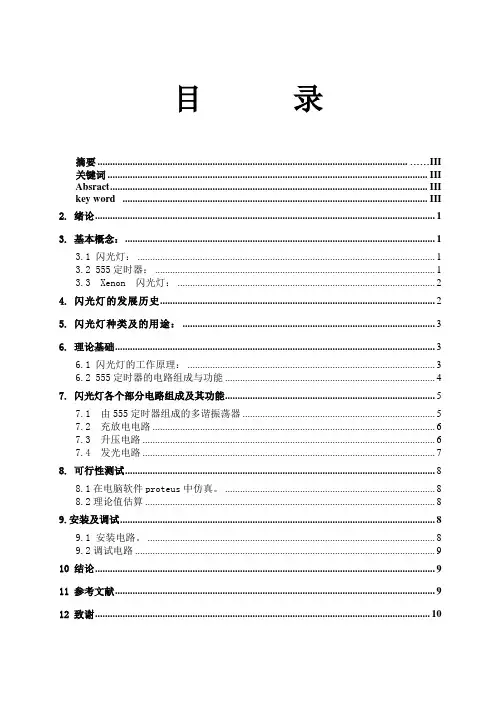

目录摘要 ............................................................................................................................ (III)关键词 (III)Absract (III)key word (III)2. 绪论 (1)3. 基本概念： (1)3.1 闪光灯： (1)3.2 555定时器： (1)3.3 Xenon 闪光灯： (2)4. 闪光灯的发展历史 (2)5. 闪光灯种类及的用途： (3)6. 理论基础 (3)6.1 闪光灯的工作原理： (3)6.2 555定时器的电路组成与功能 (4)7. 闪光灯各个部分电路组成及其功能 (5)7.1 由555定时器组成的多谐振荡器 (5)7.2 充放电电路 (6)7.3 升压电路 (6)7.4 发光电路 (7)8. 可行性测试 (8)8.1在电脑软件proteus中仿真。
(8)8.2理论值估算 (8)9.安装及调试 (8)9.1 安装电路。
(8)9.2调试电路 (9)10 结论 (9)11 参考文献 (9)12 致谢 (10)基于555定时器的闪光灯设计摘要555定时器是一种模拟电路和数字电路相结合的中规模集成电路，使用灵活，逻辑功能强，内部的比较器灵敏度较高,而且采用差分电路形式,用其构成的多谐振荡电路的振荡频率受电源电压和温度的影响很小,可以很方便的组成各种自己所需的电路。
本文主要利用555定时器组成多谐振荡电路并为闪光灯提供所需的电压源，通过对电容充放电，来产生瞬时高压驱动闪光灯使其发光。
这种电路设计可以很好解决普通照相机在拍照时闪光时间不可控,易出现红眼的问题!关键词555定时器；,多谢振荡电路；脉冲产生电路；闪光灯；AbsractThe 555 timer is an analog circuit and digital circuit of the combination of the scale of integrated circuits, flexible use, strong internal comparator logic functions, high sensitivity, and the use of differential circuit form, with the multivibrator circuit oscillation frequency of power supply voltage and temperature effects is very small, can be very convenient. A variety of their own desired circuit. This paper mainly uses 555 timer multivibrator circuit and flash to provide the desired voltage source, through the charge and discharge the capacitor, to generate instantaneous high pressure drive flash to emit light. This circuit design can solve the ordinary camera camera flash time is not controllable, prone to eye problems!Key words555 timer; thanks for oscillation circuit;pulse generating circuit;flash lamp2. 绪论夜幕降临，大街小巷，五光十色，闪烁不停，点缀着城市的美丽繁华；婚礼大堂中，如萤似火，呈现不同颜色，烘托着人们的兴奋与喜庆……那五光十色的闪光灯总是能给人喜悦的感觉。
555定时器光控防盗报警电路课程设计报告(含电路图)
摘要红外线发射电路的功能是利用红外线发光二极管发射光脉冲，从而实现电路对人或物体的感应。
红外线接收电路的功能是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。
声光报警电路的功能是当有人体或物体接近防盗报警电路时，通过声音和显示信号提示主人。
时间延迟和自动喷洒电路的功能是当声光报警一段时间之后自动喷洒麻醉剂来保护财产。
电源电路的功能是为上述所有电路提供直流电压，该电路也可采用电池供电，但需要注意的问题是选择合适电池的指标参数与电路相匹配。
关键词防盗报警/红外线/555定时器/ LM567锁相环频率解码器目录第一章光电报警电路的应用 (3)第二章电路的组成及其原理 (4)第一节设计要求 (4)第二节简易光电报警电路的结构模块图 (4)第三节工作原理 (5)一、电源电路 (5)二、红外发射电路 (6)三、红外接收电路 (7)四、选频电路 (7)五、声光报警电路 (8)六、时间延迟及麻醉喷射电路 (9)第三章主要器件使用说明 (11)第一节 555定时器 (11)一、内部结构及引脚功能 (11)二、555的功能描述 (12)三、555的应用 (13)四、555管脚图 (14)第二节 LM567 (14)一、LM567管脚功能 (14)二、LM567内部结构及工作原理 (15)第三节继电器 (17)第四章个人总结 (18)参考文献 (21)附录 (21)附录1简易光控防盗报警电路总图 (22)附录2元件参数列表 (23)第一章光电报警电路的应用随着时代的不断进步,人们对自己所处环境的安全性提出了更高的要求,尤其是在家居安全方面,不得不时刻留意那些不速之客。
所以作为新一代的智能家居安全防盗报警器系统就应运而生，并日益受到广泛的重视和运用。
另外，为了进一步规范住宅小区智能化建设，建设部特别制定了智能小区的等级标准，按照其要求智能小区中必须具有安全防范、信息管理、物业管理和信息网络等系统。
基于555定时器闪光电路设计与制作

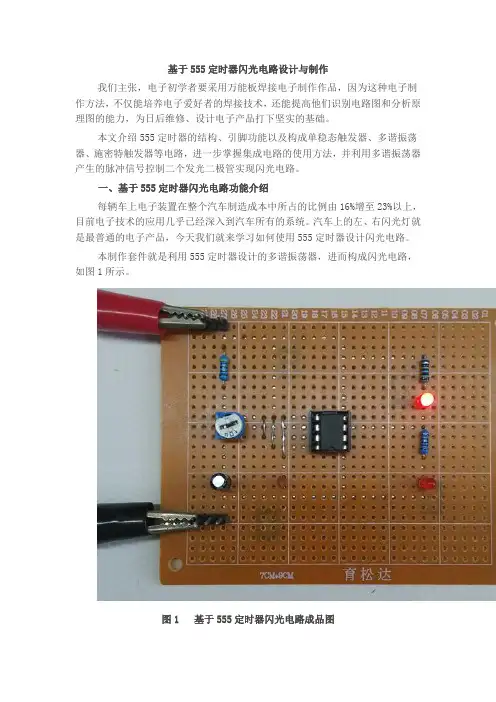

基于555定时器闪光电路设计与制作我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。
本文介绍555定时器的结构、引脚功能以及构成单稳态触发器、多谐振荡器、施密特触发器等电路，进一步掌握集成电路的使用方法，并利用多谐振荡器产生的脉冲信号控制二个发光二极管实现闪光电路。
一、基于555定时器闪光电路功能介绍每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。
汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。
本制作套件就是利用555定时器设计的多谐振荡器，进而构成闪光电路，如图1所示。
图1 基于555定时器闪光电路成品图二、基于555定时器闪光电路原理图图2 基于555定时器闪光电路原理图三、基于555定时器闪光电路工作原理1、可调电阻的特性及用法可调电阻也叫可变电阻，是电阻的一类，其电阻值的大小可以人为调节，以满足电路的需要。
可以逐渐地改变和它串联的用电器中的电流，也可以逐渐地改变和它串联的用电器的电压，还可以起到保护用电器的作用。
图3 可调电阻100K可调范围电位器是可调电阻的一种,通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。
电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。
图4 电位器5K可调范围2、555定时器的结构及用法集成时基电路又称为集成定时器或555电路，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。
它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K电阻，故取名555电路。
图5集成定时器555及配套的IC管坐555定时器性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。

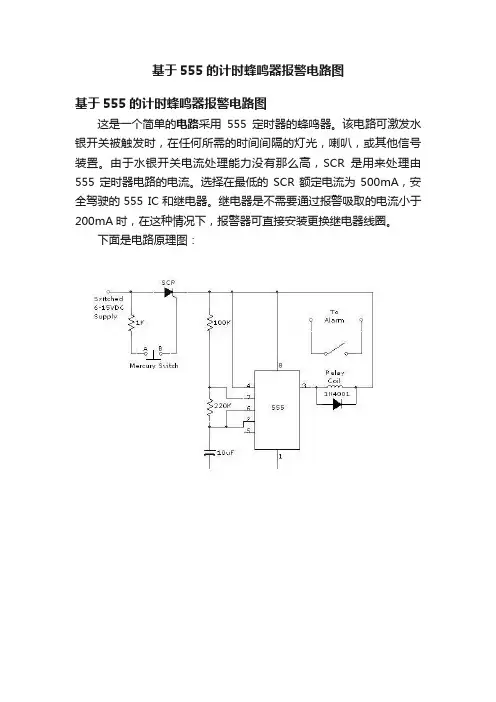

基于555的计时蜂鸣器报警电路图
基于555的计时蜂警电路图
这是一个简单的电路采用555定时器的蜂鸣器。该电路可激发水银开关被触发时，在任何所需的时间间隔的灯光，喇叭，或其他信号装置。由于水银开关电流处理能力没有那么高，SCR是用来处理由555定时器电路的电流。选择在最低的SCR额定电流为500mA，安全驾驶的555 IC和继电器。继电器是不需要通过报警吸取的电流小于200mA时，在这种情况下，报警器可直接安装更换继电器线圈。
下面是电路原理图：
基于555定时器闪光电路应用领域

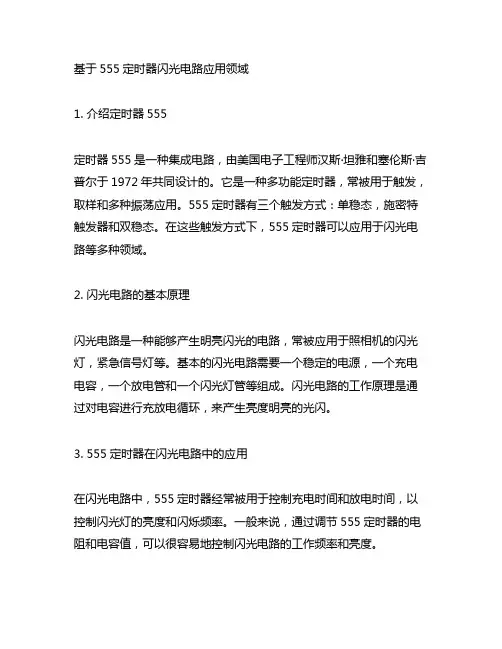

基于555定时器闪光电路应用领域1. 介绍定时器555定时器555是一种集成电路，由美国电子工程师汉斯·坦雅和塞伦斯·吉普尔于1972年共同设计的。
它是一种多功能定时器，常被用于触发，取样和多种振荡应用。
555定时器有三个触发方式：单稳态，施密特触发器和双稳态。
在这些触发方式下，555定时器可以应用于闪光电路等多种领域。
2. 闪光电路的基本原理闪光电路是一种能够产生明亮闪光的电路，常被应用于照相机的闪光灯，紧急信号灯等。
基本的闪光电路需要一个稳定的电源，一个充电电容，一个放电管和一个闪光灯管等组成。
闪光电路的工作原理是通过对电容进行充放电循环，来产生亮度明亮的光闪。
3. 555定时器在闪光电路中的应用在闪光电路中，555定时器经常被用于控制充电时间和放电时间，以控制闪光灯的亮度和闪烁频率。
一般来说，通过调节555定时器的电阻和电容值，可以很容易地控制闪光电路的工作频率和亮度。
4. 照相闪光灯中的555定时器应用在照相机的闪光灯电路中，555定时器经常被用于产生一个较短的高压脉冲，以点亮氙气灯管。
通过调节555定时器的参数，可以调整闪光灯的亮度和频率，从而适应不同的拍摄场景。
5. 紧急信号灯中的555定时器应用在紧急信号灯中，555定时器常被用于控制LED的闪烁频率。
通过调节555定时器的参数，可以控制信号灯的闪烁频率，以吸引人们的注意。
6. 结语基于555定时器的闪光电路在照相闪光灯，紧急信号灯等领域都有着广泛的应用。
通过调节555定时器的参数，可以很容易地控制闪光灯的亮度和频率，从而适应不同的工作需求。
希望未来能够进一步探索这一领域，为相关行业带来更多创新的应用。
7. 汽车灯光中的555定时器应用除了照相闪光灯和紧急信号灯，555定时器还在汽车灯光系统中得到了广泛的应用。
汽车灯光系统包括车头灯、刹车灯、转向灯等，而其中的闪烁灯则需要一个稳定可靠的控制器来调节其闪烁频率和亮度。
基于555定时器闪光电路设计与制作
基于555定时器闪光电路设计与制作1.设计电源电路：首先确定电源电压，一般使用9V的直流电源。
然后设计一个简单的电源电路，包括一个整流二极管、一个滤波电容和一个稳压二极管，以保证提供稳定的电源给555定时器。
2.选择合适的555定时器配置：根据闪光电路的需求，选择合适的555定时器配置。
常见的配置有单稳态（Monostable）和多稳态（Astable）两种。
单稳态配置用于短时间的闪光，多稳态配置用于连续的闪光。
3.选择合适的外围元件：根据555定时器配置的要求，选择合适的电阻和电容。
在单稳态配置中，电阻和电容的选择决定闪光的短暂时间。
在多稳态配置中，电阻和电容的选择决定闪光的频率和占空比。
4.连接电路和组装原型：根据设计的电路图，使用导线连接555定时器和外围元件。
在连接电路时，确保正确连接正极和负极以及输入和输出端口。
然后将电路组装到一个适当的原型板上，这样可以更方便地测试和调整电路。
5.调整和测试电路：连接电源并观察LED的闪光情况。
通过调整电阻和电容的数值或改变连接的位置，可以调整闪光的时间或频率。
元件数值的更改可能需要多次尝试和调整，直到达到所需的闪光效果。
6.制作外壳和进行最终装配：在电路测试和调整完成后，可以根据闪光电路的使用需求制作一个合适的外壳。
这个外壳可以保护电路免受损坏，并为电路提供一个更加美观的外观。
使用胶水或螺丝固定电路板，并设计合适的开关和电源接口，使电路更易于使用。
7.进行最终测试和调整：将电源连接到闪光电路并观察其工作效果。
如果闪光时间或频率不满足需求，可以再次调整电阻和电容的数值。
一旦电路满足要求，即可进行最终测试，并确保其可靠性和稳定性。
综上所述，基于555定时器的闪光电路设计和制作需要先选择合适的定时器配置，然后选择合适的外围元件，并通过测试和调整来实现所需的闪光效果。
最后，制作外壳和进行最终调整，确保电路的稳定性和可靠性。
基于555定时器可控双闪灯解析
福建农林大学金山学院课程设计报告课程名称：模拟电子技术姓名：林星照专业：电气工程及其自动化年级：14学号：146712077指导教师：王振婷职称：讲师2016年 6 月30 日福建农林大学金山学院课程设计报告结果评定指导老师签字：评定目录基于555定时器可控双闪灯 (3)前言 (3)1、概述 (3)2、课程设计的目的和任务 (4)2.1课程设计的目 (4)2.1课程设计任务 (4)3、课程设计的要求 (4)4、课程设计内容 (5)4.1原理 (5)4.1.1 555定时器内部结构 (5)4.1.2 555时基电路的功能表及分析 (6)4.1.3 多谐振荡器工作原理 (7)4.1.4振荡周期 (8)4.2 设计原理图 (9)4.3 设计步骤 (9)4.3.1总体设计方案 (9)4.3.2 555振荡电路连接图 (9)4.3.3 完整电路图连接 (10)4.4硬件的制作与调试 (11)4.4.1 电烙铁的使用 (11)4.4.2电子产品的调试 (11)5、问题探讨与分析 (12)5.1多谐振荡器频率的调节 (12)5.2闪光灯分析 (13)6、结束语 (13)参考文献 (14)附录一： (15)附录二：元器件清单 (16)基于555定时器可控双闪灯前言电子技术课程设计是电子技术基础教学中的一个实践环节,也是电子类专业整个知识和能力体系的重要支柱之一。
它内容多，处理问题的方式多，理解难度大，实践性要求高。
电子技术课程设计，将理论与实践紧密结合，使学生自己通过设计和搭建一个实用电子产品雏形,巩固和加深在电子技术课程中的理论基础和实验中的基本技能,训练电子产品制作时的动手能力。
掌握电子产品的设计流程中电路的设计、器件的选择方法、电路仿真工具及仿真方法，实际电路的安装、调试、指标检测等基本能力。
为毕业设计和毕业以后从事电子技术方面的科研和开发打下一定的基础。
1、概述555定时器是一种模拟电路和数字电路相结合的中规模集成电路，使用灵活，逻辑功能强，内部的比较器灵敏度较高,而且采用差分电路形式,用其构成的多谐振荡电路的振荡频率受电源电压和温度的影响很小,可以很方便的组成各种自己所需的电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于555定时器闪光电路设计与制作
我们主张，电子初学者要采用万能板焊接电子制作作品，因为这种电子制作方法，不仅能培养电子爱好者的焊接技术，还能提高他们识别电路图和分析原理图的能力，为日后维修、设计电子产品打下坚实的基础。
本文介绍555定时器的结构、引脚功能以及构成单稳态触发器、多谐振荡器、施密特触发器等电路，进一步掌握集成电路的使用方法，并利用多谐振荡器产生的脉冲信号控制二个发光二极管实现闪光电路。
一、基于555定时器闪光电路功能介绍
每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。
汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。
本制作套件就是利用555定时器设计的多谐振荡器，进而构成闪光电路，如图1所示。
图1 基于555定时器闪光电路成品图
二、基于555定时器闪光电路原理图
图2 基于555定时器闪光电路原理图
三、基于555定时器闪光电路工作原理
1、可调电阻的特性及用法
可调电阻也叫可变电阻，是电阻的一类，其电阻值的大小可以人为调节，以满足电路的需要。
可以逐渐地改变和它串联的用电器中的电流，也可以逐渐地改变和它串联的用电器的电压，还可以起到保护用电器的作用。
图3 可调电阻100K可调范围
电位器是可调电阻的一种,通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。
电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。
图4 电位器5K可调范围
2、555定时器的结构及用法
集成时基电路又称为集成定时器或555电路，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。
它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K电阻，故取名555电路。
图5集成定时器555及配套的IC管坐
555定时器性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
它内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。
它提供两个基准电压VCC /3 和2VCC /3。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器C1 的反相输入端的电压为2VCC /3，C2 的同相输入端的电压为VCC /3。
若触发输入端TR 的电压小于VCC /3，则比较器C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。
如果阈值输入端TH 的电压大于2VCC/3，同时TR 端的电压大于VCC /3，则C1 的输出为0，C2 的输出为1，可将RS 触发器置0，使输出为0电平。
它的各个引脚功能如下：
1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Vo
4脚：是直接清零端。
当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端正常工作时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF（103）电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 -16V，CMOS型时基电路VCC的范围为3-18V，一般用5V。
在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如下：
555定时器的功能表
3、基于555定时器闪光电路工作原理
多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。
在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。
两个暂稳态自行相互转换而输出一系列矩形波。
多谐振荡器可用作方波发生器。
分析工作原理的时候，可以参照图2基于555定时器设计的闪光电路原理图。
接通电源后，假定是高电平，则T截止，电容C1充电。
充电回路是VCC-R1-RP1- C1-地，按指数规律上升，当上升到时VCC2/3（TH、TL端电平大于VCC2/3），输出翻转为低电平。
是低电平，T导通，C放电，放电回路为C1-RP1-7脚-T-地，按指数规律下降，当下降到时（TH、TL端电平小于VCC1/3），输出翻转为高电平，放电管T截止，电容再次充电，如此周而复始，产生振荡，经分析可得:输出高电平时间T=(R1+Rp1)C*ln2
输出低电平时间T=RP1*C*ln2
振荡周期T=(R1+2*RP1)*C*ln2
这是一个典型的利用555设计的多谐振荡器，调节可变电阻RP1可以改变输出的振荡信号的频率，信号从3脚输出一个高低电平，控制D1和D2。
当输出高电平的时候，D2亮，D1不亮；当输出低电平的时候，D2不亮，D1亮；3脚不停的输出高低电平的方波，其效果看起来就是双灯闪烁，而且闪烁的速度可调。
四、元件清单及实物图
图6 基于555定时器设计的闪光电路元件实物
五、安装与调试
参考图7基于555定时器设计的闪光电路焊接专用原理图，设计好元件布局，按照R1，RP1，C1，IC1，C2，R2，D1，R3，D2的顺序安装，当焊接555集成芯片的时候，用使用DIP8的IC管坐代替，注意缺口朝下，使得1脚在右下角。
当焊接2脚和6脚的时候，可以在555集成芯片内部直接连接。
图7 基于555定时器设计的闪光电路焊接专用原理图本电路是一个比较简单的由555构成的多谐振荡电路，容易用万能板（洞洞板）焊接而成，连接好线路，制作实物，当然焊接的时候，需要一定的焊接技术，如果焊接技术不行的朋友，一定要用万能板练习拖焊技术，我们提倡在电子制作过程中采用拖焊技术。
焊接成功的走线图如图8所示。
图8 基于555定时器设计的闪光电路底层走线图在制作的时候，一定要注意555定时器的引脚功能，比如1脚接地，8脚接电源，和普通的DIP集成电路有些不一样，当制作完成的时候，如果LED灯不闪烁，就要检测了，基本步骤如下：
当输出高电平的时候，D2亮，D1不亮；当输出低电平的时候，D2不亮，D1亮；3脚不停的输出高低电平的方波，其效果看起来就是双灯闪烁，而且闪烁的速度可调。
当制作完成的时候，如果LED灯不闪烁，就要检测了，基本步骤如下：
（1）观察法：检查每个元件是否安装正确，特别是555定时器集成电路是否安装正确。
（2）观察法：观察发光二极管的正负极性是否接反。
（3）电阻法：检测焊接线路是否正常连通，可用万用表检测每条线路是否导通。
因为初次焊接的时候，经常出现虚焊、假焊、漏焊等焊接故障。
（4）电阻法：断电后用万用表电阻档（10欧姆）测1脚是否可靠接地。
（5）电阻法：检测2脚和6脚是否已经连在一起来，是否与可调电阻RP1的中间脚连接。
（6）电阻法：检测7脚是否连接到了R1与RP1D的中间。
（7）电阻法：检测5脚是否与微调滤波电容C1可靠连接。
（8）电压法：用万用表测试电源电压是否正常。
（9）电压法：检测1脚和8脚电压是否正常。
用万用直流表电压档（10V）测555集成电路的8脚电压，看看是否是VCC电压5V。
（10）电压法：再检测4脚电压是否是VCC电压5V。
如果这些都正常了，故障基本会被排除了的。
特别说明：为了输出信号稳定，请一定要按照原理图焊接瓷片电容C2（103）。
