手把手教你安装算量——广联达GQI操作流

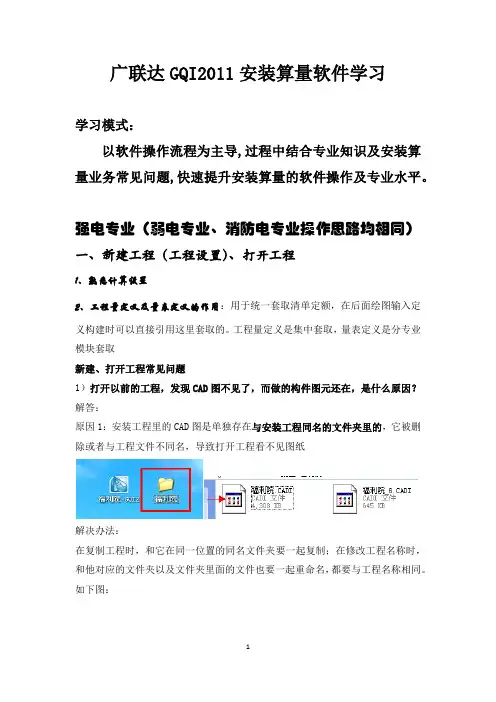

广联达GQI2011安装算量软件操作流程
广联达GQI2011安装算量软件学习学习模式：以软件操作流程为主导,过程中结合专业知识及安装算量业务常见问题,快速提升安装算量的软件操作及专业水平。
强电专业（弱电专业、消防电专业操作思路均相同）一、新建工程（工程设置）、打开工程1、熟悉计算设置2、工程量定义及量表定义的作用：用于统一套取清单定额，在后面绘图输入定义构建时可以直接引用这里套取的。
工程量定义是集中套取，量表定义是分专业模块套取新建、打开工程常见问题1）打开以前的工程，发现CAD图不见了，而做的构件图元还在，是什么原因？解答：原因1：安装工程里的CAD图是单独存在与安装工程同名的文件夹里的，它被删除或者与工程文件不同名，导致打开工程看不见图纸解决办法：在复制工程时，和它在同一位置的同名文件夹要一起复制；在修改工程名称时，和他对应的文件夹以及文件夹里面的文件也要一起重命名，都要与工程名称相同。
如下图：原因2：在导入CAD图之前，软件提示先保存工程，而没有保存，或者打开软件是，没有导入未识别完的CAD图解决办法：导入CAD之前，先保存工程；打开工程时，要导入未识别完的CAD图纸，如下：原因3：（有时候）非正常关闭软件，会导致CAD图没有成功缓存，看不到CAD2）楼层层高设置错误，而工程已经做好，此时修改楼层层高会有什么影响？如图：修改前：修改层高后：结论：修改层高后，按层顶标高-XX设置的构件图元的标高会自动根据层高变化；按层底标高+XX设置的构建图元的标高仍然不变，比如开关，距地高度1400，修改层高后，其标高不改变，但是接的立管标高自动变化，仍然与开关连接；二、新建轴网1、只需建一个开进一个进深，用于定位CAD图三、导入CAD图1、导入CAD图之前，先保存工程，否则切换楼层看不见图纸2、设置比例工具——连续测量两点间距离——选择一个尺寸段测量——记下测量值和标注值——清除CAD图——重新导入CAD图——输入刚才记录的实际尺寸（量的尺寸）与标注尺寸（图上标的）——确定3、分割CAD图一般分割为：（1）材料表设计说明（2）系统图（3）平面图使用“导出选中的CAD图”功能导入CAD图常见问题及解决办法（1）图纸导入后显示不全或者为空1）需要转为天正t3格式（打开天正软件——文件布图——图形导出。
广联达安装算量软件使用技巧
GQI2011使用技巧操作灵活，功能强大是新版GQI2011的一大优点，现在通过一些实例操作，把软件的功能与实际使用中操作的技巧结合起来。
1，在进行设备数量统计的时候，在CAD图上有的设备虽然图例相同，但由于所以的区域不同，其实这些设备是不同的，比如消防专业的喷头，有的地方的有吊顶的，有的地方没有吊顶，这时套定额时，这两类喷头是要进行区分，分别套取相应的定额，所以我们识别时就希望在识别设备之前进行区域划分，只识别区域内的CAD图元，可以么？价值点：可以自由选择区域，框选，折线选择都支持操作：1，点选中的【CAD操作设置】下面【显示选中的CAD图元】，然后对需要区域划分的这一部分选择出来，可以直接用鼠标框选，也支持在工具栏里使用画折线选择，比如房间是不规则的形状是，这个功能就非常适用了。
2，鼠标右键，刚才选择的区域就立刻呈现了。
3，这时再用【图例识别】对当前呈现出来的区域进行识别，即只识别当前的喷头了。
用到【显示选中的CAD图元】的功能，可以实现对多种规格的喷淋头进行识别，计算准确，方便套做法。
4，【隐藏选中的ＣＡＤ图元所在的图层】和上述功能相反，跟据做工程的具体情况和我们的操作习惯选择。
2，听说软件是可以识别材料表的，可是不知道该怎么操作，需要注意哪些内容呢？价值点：１，将材料表里面的信息导入到软件里面，就不用再新建构建输入属性信息，降低手工操作的难度。
２，材料表里图例也可以导入软件，后期再对构件进行识别的时候，可以一一对照，由于安装专业的图例比较多，对于图纸上图例，有的时候记不清这些图例代表哪些设备，所以计算这些图例时，需要重复翻查图例表进行查找，增加功能项后，以后在画图或识别图例时，就可以快速进行图例对照了。
操作： ,步骤1，在个专业下面的设备构件，比如通风专业下面的通风设备，风管部件，水管部件，电专业下的照明灯具＼开关插座，配电箱柜。
选中这些构建，然后在工具按钮里找到CAD操作设置下的材料表识别按钮。
广联达安装算量GQI2015管线一键识别图文教程详解
照明系统管线一键识别一、业务场景：快速进行照明回路管线的识别，为后期的核查回路图元提供一个很好的反查平台；二、操作步骤第一步：在电气专业电线导管构件类型下，在【绘图输入】模块——【常用】页签——【识别/绘制】功能包中点击【一键识别】命令，触发可以查看电系统图（配电系统设置）功能生成的配电系统树，并根据配电系统树进行照明系统回路识别；第二步：双击末端回路构件反查要识别的CAD线，选择路径进行路径编辑，点击右键回路构件变成绿色，以到达对回路构件的识别路径进行反查确认的需求；；（反查的CAD线）第三步：点击确定后自动按识别标记勾选生成对应回路图元，回路构件字体呈现蓝色；没有识别成功的回路构件为黑色显示，可以通过“单回路”、“多回路”识别功能来二次识别；第四步：当回路构件都识别完毕后，双击蓝色节点的回路构件，可以反查至对应回路图元，可以进行逐根回路进行核查工程量的需求；注意：1.参考CAD识别选项中的设置2.由于电气回路管线的设计方式类别很多，目前软件解决了五类回路形式的识别（见下图），若有其他回路设计形式建议用“单回路”、“多回路”进行回路管线的识别；动力系统管线一键识别一、业务场景：实现动力系统“配电柜到各级配电箱，配电箱到用电设备之间的进出线”的一键识别二、操作步骤第一步：在电气专业电缆导管构件类型下，在【绘图输入】模块——【常用】页签——【识别/绘制】功能包中点击【一键识别】命令，触发一键识别功能，切换到动力系统，可以查看到根据配电箱信息和末端负荷组成的系统树；第二步：双击节点进行路径的反查，反查到路径亮绿色显示，可以实现跨楼层反查路径；针对反查到的路径，可以使用鼠标左键进行点选，编辑路径，右键确认，对应节点变成绿色，代表已经经过反查确定；第三步：点击确定后自动按识别标记勾选进行图元的生成；（生成结果：桥架内进行配裸线，CAD按照系统设置中对应构件生成图元）第四步：生成图元后的系统数节点会变为蓝色，通过颜色的变化可以核查是否需要生成图元的回路节点都生成图元，双击蓝色的节点可以反查该回路生成的图元；注意：1.参考CAD识别选项中的设置2.由于电气动力系统管线的设计方式类别很多，目前软件解决了“配电箱之间使用配电箱进行连接的是桥架（可以跨层）、CAD线与桥架组合（可以跨层）、纯CAD线”以上三种场景，其他场景可通过软件的选择起点、桥架配线等功能实现；。
广联达安装算量GQI2015图解教程PPT
检查是否有遗漏
若有遗漏，用左键复选
无遗漏，再次右键确定，此回路就被选择
用同样方法选择此配电箱下其他回路
6/10/2020
27
4.1.2长度识别（多回路）
所有回路选择完毕后，再次右键确认，弹出回路信息窗口，新建构件类别或者选取 原有构件名称，补充构件名称，管径，规格型号等信息，点击确定，则此配电箱下 所有回路都被选中。
6/10/2020
20
4.1.1数量识别（一键识别）
点击一键识别，软件自动识别所有构件，弹出窗口显示所识别构件属性，由于图纸差 异，会有无用项，删除无用项，点击确定，图纸中所有构件就识别出来了。
6/10/2020
21
4.1 2长度识别（单回路） 在左侧菜单栏中选择电线类别，之后在工具栏中点击单回路。
6/10/2020
33
4.2.2 长度识别（标识识别）
弹出上页“横向管道，竖向短管”窗口
分别新建相应规格类别的管道
填写属性 点击确定
软件自动识别此规格的所有管道
6/10/2020
34
4.2.2 长度识别（自动识别）
消防喷头识别： 点击自动识别，选择“按喷淋个数识别”
6/10/2020
35
4.2.2 长度识别（自动识别）
左键选择风管两边线+风管规格标识，右键确定，则此规格的所有风管都被识别
6/10/2020
39
4.2.4 通头识别
点击通头，左键点选通头两侧风管，右键确定，则此封头被识别。
左键选择基点，右键确认
注意：图纸的定位主要是为了使上下楼层对应，所以要选择每张图纸在相同 位置都有的一个点。
6/10/2020
13
3.2 分割定位图纸
建筑工程机电安装算量GQI使用技巧
建筑工程机电安装算量GQI使用技巧一、初学篇1、整体的操作流程对于初学者，软件的使用流程不是很清楚，如何能够借助CAD图纸，在软件中做到快速提取工程量呢？其实，按照软件绘图输入界面左侧的列表顺序即可。
以给排水专业为例，见附图1.1，按照“卫生器具→设备→管道→阀门法兰→管道附件→零星构件”的顺序进行识别即可（通头管件，软件会自动生成，如果需要修改，可以再到此处理）。
图1.1价值：如此先识别设备，再识别管道的顺序，好处多多。
如果设备与水平管道间存在标高差，软件会自动生成连接设备与水平管道间的立向管道，就不需要手动布置了。
2、获取帮助的途径对于初学者，可以利用软件提供的以下路径，快速掌握功能的使用。
（1）利用状态栏提示信息，例如：点击“定位CAD图”后，软件下方给出的提示“指定CAD图的基准点，用交点捕捉功能捕获CAD轴线交点”，进行操作（图二）；（2）还可以利用“帮助”菜单栏中的“文字帮助”，或者键盘上的F1快捷键，查看功能使用方法。
图1.2图1.3二、提升篇正式进入GQI2013提升篇的学习，活动一下筋骨，准备好了吗？开始！1、开门见山，快速定义——设计说明信息对于一个工程中，很多情况下管道的材质属性是一定的，然而，如果要是与软件中默认的材质不一致，就需要在新建构件时，一一进行修改，好麻烦。
有了“设计说明信息”，再也不用发愁了。
图2.1例如：实际通风工程中，我的通风系统风管采用的风管材质为“复合型风管”，就可以在设计说明信息的通风专业页签中，将通风系统所对应的风管材质修改为“复合型风管”。
如此，就减少了在绘图输入界面，新建风管构件时一个个修改风管材质的操作。
2、计算设置，巧继承——导入规则&导出规则例如：一个公司承揽的项目与上一次承揽的项目的施工方案是一样的，在上一次已经对计算设置中的选项进行过调整，新的项目中还要重复操作吗？这个，是没有必要的；可以利用计算设置中的“导出规则”（见附图2.2），将上一个历史工程中的计算设置数据导出，再到新的工程中“导入规则”即可。
广联达安装算量软件简单操作步骤
广联达安装算量软件简单操作步骤一、导入CAD图1、点一下导航栏的CAD管理2、点CAD草图3、点导入CAD图4、将所需要的CAD图导入。
5、选中需要的拆开的CAD图（拉框选择），导出选中的CAD图二、识别主要材料表1、点一下导航栏的配电箱柜2、点CAD操作设置---材料表识别3、左键框选要识别的主要材料，右键确认4、识别设备的名称，规格型号，距地高度，对应构件，对应楼层5、把空行，空列删除，点确认即可三、识别照明灯具，配电箱柜1、标识识别2、图例识别完以后点右键确认3、识别错了怎么办？？-------批量选择（F3），选择你识别错的构件，右键删除即可。
4、先识别复杂的构件，再识别简单的5、先识别带标识的，再识别不带标识的四、识别管线1、有标识的先识别带标识的—回路标识识别2、没有标识的可以选择回路识别或者直接用选择识别注意：一定要清楚电气专业的识别顺序。
五、桥架1、新建一个工程，导入首层弱电平面图2、点一下导航栏的智控弱电—电缆导管3、再用选择识别---选中需要识别的桥架选的时候选中，中间那根线进行识别4、识别管线5、设置起点6、汇总计算7、查看工程量8、布置立管六、先识别卫生器具，再识别管道，最后识别阀门法兰1、图例识别卫生器具2、选择识别管道3、图例识别阀门法兰4、选择识别立管5、延伸水平管6、识别管道上面的附件，如阀门，用图例识别7、注意：识别顺序，识别管道附件的时候一定别忘记先识别管道七、通风空调1、先识别风管，在识别通头----识别风管，可以采用自动识别、选择识别2、在识别风管上面的风管部件如：风口----识别风口的时候先看一下风口里面有没有其他不是该图例的其它东西八、消防1、先识别喷头---采用图例识别2、在识别管道---有标识的采用标识识别没有标识的时候采用自动识别3、标识识别的时候—点完标识识别，然后把里面有的管道全部新建好，这样可以提高速度。
4、很多情况下是没有带标识的，这个时候可以采用自动识别---自动识别也是先一个个新建好5、CAD操作设置---只显示选中的CAD图元所在的图层（选的时候选中喷头、管道、标识）即可。
广联达安装算量软件导图流程
广联达安装算量软件导图流程(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--广联达安装算量软件导图流程一、准备阶段1、新建工程：2、保存3、楼层设置：模块导航栏→工程设置→楼层设置：点首层，插入楼层，建立地上层。
点基础层，插入楼层，建立地下层。
按建筑施工图立面图输入层高，核对底标高是否与图纸一致。
4、导入图纸：模块导航栏→绘图输入→CAD图管理→CAD草图工具栏→导入CAD图→导入图纸→设置比例（量取图中的尺寸，填写实际尺寸）二、识别阶段1、分割图纸：模块导航栏→CAD图管理→CAD草图→导出选中CAD图形→根据专业，框选图纸，输入图纸名称，只分割平面图、材料表2、定位图纸：分别切换楼层，导入CAD图，导入已分割的图纸，定位图纸，新建一个辅助轴网，以此辅助轴网的左下交点作为定位点，选择平面图的1轴、A轴交点移动到定位点。
3、模块导航栏→切换到给排水→管道→定义管道→定义一个管道，可以复制，修改后生成新的管道。
软件快捷操作方法和技巧1、对象捕捉工具栏→点右键→设置→交点（点击水平线、点击垂直线）→确定2、F8：三维楼层显示设置3、视图→恢复默认界面风格：可以恢复界面4、F7：CAD图层显示笔记本电脑操作方法：Fn+F75、撤销上次操作：Ctrl+Z6、ESC——取消命令7、Ctrl+3：动态观察Ctrl+Enter：俯视8、识别轴网：不建议用模块导航栏→CAD图管理→识别轴网工具栏→提取轴线边线→提取轴线标示→识别轴网→自动识别轴网提取轴线边线：按Ctrl，点轴线，右键确定。
定义构件和绘制图的命令1、F2：定义和绘图切换键定义→构件：比如公章：只有一个。
绘图→图元：比如把公章盖在纸上：可有多个。
把构件画在绘图界面，才能形成图元，广联达软件只计算图元工程量。
2、定义构件和绘制图元的方法：在定义构件和绘制图元前，首先切换楼层和构件类型。
定义构件：首先切换到需要定义构件的楼层和构件类型。
全高清PDF广联达安装算量软件GQI2011用户操作手册-电[1]
![全高清PDF广联达安装算量软件GQI2011用户操作手册-电[1]](https://img.taocdn.com/s3/m/d4ae44de84254b35eefd34aa.png)
广联达安装算量软件GQI2011 用户操作手册广联达软件股份有限公司北京分公司2012年02月安装算量软件GQI2011操作步骤 (1)一新建工程 (1)二工程设置 (2)三通用部分 (2)1导入cad图 (3)2拆分CAD图 (3)3定位CAD图 (3)四强电专业 (4)1 强电的操作流程 (4)2 强电要算那些量 (4)3 识别数量 (4)4 识别长度 (6)5 识别桥架 (8)6分类查看工程量 (9)五弱电专业 (10)1 弱电的操作流程 (10)2 弱电要算那些量 (11)3 识别数量 (11)4 识别长度 (11)5 识别桥架 (13)6 分类查看工程量 (15)六无CAD图 (15)（1）导图片 (15)（2）表格输入 (16)七问题集 (16)CAD图篇 (16)电气专业篇 (17)广联达-安装算量软件GQI2011最新版本及后缀名分别是什么？答：最新版本号：828安装工程后缀名：*.GQI2安装算量软件GQI2011操作步骤一新建工程1双击桌面快捷图标，会弹出“欢迎使用GQI2011“的界面2点击，会弹出”新建工程“的界面输入相应的工程名称，选择相应的清单库和定额库，点击“下一步”，输入相应的“工程信息”，点击下一步，输入相应的“编制信息”，点击下一步，完成。
进入到软件操作界面。
进行下一步操作。
建议：一个专业单独建一个工程，方便检查量二工程设置1在左侧模块导航栏中选择“工程设置”下的“楼层设置”2点击“插入楼层“，进行添加楼层。
3输入各楼层的层高。
注意：有地下室时，选中基础层，再插入楼层没有地下室，选中首层，再插入楼层4在左侧模块导航栏中选择“工程设置“下的”计算设置“在右侧的操作区域修改各专业的计算设置值5在左侧模块导航栏中选择“工程设置“下的”其它设置“在右侧的操作区域修改相关专业的支架间距和连接方式“三通用部分在左侧模块导航栏中点击”绘图输入“按钮，进入到绘图输入的界面。
1导入cad图点击左侧模块导航栏下“CAD图管理“下的”CAD草图“，再在右侧绘图区上方的工具栏区点击”导入CAD图“，将所需要的CAD图导入。
