广联达安装算量软件GQI2011功能介绍
广联达安装算量GQI2011基础知识培训
管道的定义
属性值：名称、材质、支架间距、管径 起点标高和终点标高的界定： 对于水平管，与绘制方向有关 对于立管，则较低点为起点，较高点为终点
自动生成通头
自动根据管道直径，判断管件直径 自动增加管件弯头、三通等
自动生成套管
自动根据管道与墙、板相交处，生成套管
辅助绘图功能
直线 点加长度 设备连管 扣立管 布置立管 自动延伸水平管 生成通头
开关数量识别
软件的识别原则：完全相同的线 在识别时一定要遵守由复杂到简单的原则，防止
有“包含于”关系的构件被错误识别。
这种开关能否准确识别？
回路识别
点选回路中的任意一根线，自动识别这一回路
识别技巧：在图纸中未标注的一般为两根或者三根， 我们可以点击那些其他根数的令其为未选择状态， 右键确认即可，然后再识别其余根数的管线
软件整体操作流程
六专业操作流程相同
Part.2 界面介绍
标题栏
工具栏 菜单栏
导航栏 状态栏
绘图区
Part.3 通用功能介绍
新建工程 识别构件 汇总计算
查看工程量
一、新建工程
启动软件 新建工程 楼层管理
CAD图管理
操作步骤： 导入CAD图---分割CAD图---定位CAD图
---插入CAD图
中的CAD图形
识别思路
识别顺序
卫生器具的识别
设备个数：
一键点击，所有同规格设备全部生成
数量
图例识别：CAD线 标识识别：CAD线和文字
图层设置
选中同一图层的线 进行识别，加快绘 制效率
管道的识别
管道长度
选择识别和选择识别立管
注意：可以同时选择相同型号规格的管道进 行识别
广联达安装算量新功能操作手册
新功能备查手册一、按最短距离识别管线业务背景：在电气CAD图纸设计中，有时工程设计人员为了使电气图纸信息清晰，故连接两设备的CAD线不是按照最短路径设计的，基于此情况，软件增加【按图示位置识别管线】和【按最短距离识别管线】两个选项，因此便于用户基于工程的不同需求，来调整线路的计算方式。
操作步骤：1、电气、消防电、弱电专业，点击CAD识别选项，在下图红色框中选择按最短距离识别管线，点击确定。
2、点击选择识别、回路识别、回路标识识别，识别电气管线如下图所示二、新增组合管道构件业务背景：在电气的CAD图纸中，往往存在一根线代表多根电气管线的情况，这时此处是需要计算若干根电气管线的。
为了解决实际算量业务问题，我们在电气专业增加了组合管道构件。
如图所示粉色线框位置可以用组合管道代替。
操作步骤：在定义界面电气专业电线导管或电缆导管构件类型下，新建组合管道构件，由于组合管道不需计算其本身的工程量，因此它只有宽度、起点标高、终点标高的属性，组合管道具备普通桥架的起点计算功能的特性，可以和普通桥架相连并组成桥架体系，组合管道的相应工程量体现在电气导管、线缆的工程量中。
三、取消起点业务背景：在电气桥架体系中，有些情况线缆导管是不用按起点计算功能来计算线缆工程量的。
例如从配电箱进入桥架的线缆导管，又例如沿桥架敷设的线缆导管是相互“串联”连接的等等，基于这些情况，软件增加了一个“取消起点“的功能，为了取消连接在桥架上的线缆导管的起点。
操作步骤：第一种：先图元后命令1、选择连接桥架、线槽、组合管道的导管；2、选择“取消起点”功能，此时该线缆导管以粉红色显示。
第二种：先命令后图元1、选择“取消起点”功能；2、选择连接桥架、线槽、组合管道的导管，此时该线缆导管以粉红色显示。
若该导管再次进行“选择起点”时，此时在选择起点界面未有起点被选择，继续执行“选择起点”功能后，该线缆导管的颜色置为黄色。
四、检查线缆计算路径业务背景：用户核对工程量时，用户需要查看桥架内线缆的敷设路径，在软件中，增加检查线缆计算路径的功能，可以显示线缆在桥架内的计算路径以及相应的工程量，既方便又直观。
GQI2011新功能
GQI2011新版本功能简介版本号：4.1.0.828 更新时间：2011年10月21日1.配电箱柜自动识别：可将图中图例相同，标注不同的配电箱一次性识别，自动反建其他配电箱构件。
比如：图中有AL1，AL2，AL3，则只需识别AL1，其他两个会自动反建。
选择自动识别功能后，识别其中一个，其他三个配电柜自动识别好。
识别流程如下：2.识别桥架：增加【识别桥架】功能，可识别在强电、弱电、消防电中，适用于设计在绘图时画,只用两条平行边线，没有中间轴线表示桥架的情况。
选择桥架的两根平行边线，则软件自动按标识或桥架宽度识别出该桥架回路上的相应桥架（如有标注，按标注生成桥架高和宽，如果没有，按默认高度及桥架图示宽度生成桥架的高和宽）识别流程如下：3.风管标注合并:通风专业图纸中，如果风管的很多标注都是是分开的，不是一个完整的块,例如：600 * 360,可将整个图纸里分开的风管标注批量合并。
当出现如下提示时，可用【风管标注合并】功能。
合并之后就可以对对风管进行自动识别了。
4.批量识别通头：识别完风管，通头可以批量一次性生成。
风管可拉框、可批量选择，支持天圆地方。
如果实际图纸中风管间距大或小时可以在CAD识别选项里修改。
操作流程如下：选择批量识别通头后，拉框选择风管，右键确认即可5.圆形风管的识别：能识别CAD图中的圆形风管，例如Φ200，识别方式同方形风管6.侧风口、短立管的识别：图中的侧风口可识别，在定义风管附件里可新建侧风口。
主风管与风口之间有短立管的时候，可用【批量识别单立管】，对短立管批量生成。
7.检查系统回路：绘制或识别完图元后，可以检查定义的图元属性是否正确。
一致绿显。
可用于对量。
此功能支持双向操作，既可以先图元后命令，也可先命令后图元。
同时支持“动态观察”状态下操作。
操作流程：工具按钮下，检查系统回路。
8.输入清单定额项目特征：针对清单或是定额计价方式下，用户可以自定义增加清单或是定额项，同时也可以对清单项进行描述项目特征内容。
广联达安装算量教程(通俗易懂)
广联达安装算量软件学员手册广联达软件股份有限公司2011-3-3目录第一节…………………………………………….五步流程1.1……………………………………………...安装算量五步流程第二节…………………………………………….安装算量十大功能2.1……………………………………………...安装算量十大功能第三节…………………………………………….安装算量基本功能介绍第四节…………………………………………….安装六大专业操作学习4.1……………………………………………...电气专业4.2……………………………………………...采暖专业4.3……………………………………………...给排水专业4.4……………………………………………...消防水专业4.5……………………………………………...通风空调专业第五节…………………………………………….安装算量软件顺口溜5.1……………………………………………...安装算量速记歌5.2……………………………………………...表格输入速记歌第六节…………………………………………….安装算量软件服务体系介绍第一节.安装算量五步流程第二节．安装算量十大功能第三节：安装算量基本功能介绍1、软件通用功能一：滚轮的四种用法？答：滚轮的四种用法：第一种：鼠标位置不变，向上推动滚轮，放大CAD图；第二种：鼠标位置不变，向下推动滚轮，缩小CAD图；第三种：双击滚轮，回到全屏状态；第四种：按住滚轮，移动鼠标，进行CAD图的拖动平移。
2、软件通用功能二：框选的两种用法？答：框选：当鼠标处在选择状态时，在绘图区域内拉框进行选择；框选分为两种：第一种：左框（正框），单击图中任一点，向右方拉一个方框选择，拖动框为实线，只有完全包含在框内的图元才被选中；第二种：右框（反框），单击图中任一点，向左方拉一个方框选择，拖动框为虚线，框内及与拖动框相交的图元均被选中；不同的应用场景下分别采用不同的框选方式，比如在识别设备、灯具的过程总采用“正框”的方式，快速准确的将图中CAD 线选中，在识别管线的时候，灵活的利用右框可以加快识别速度。

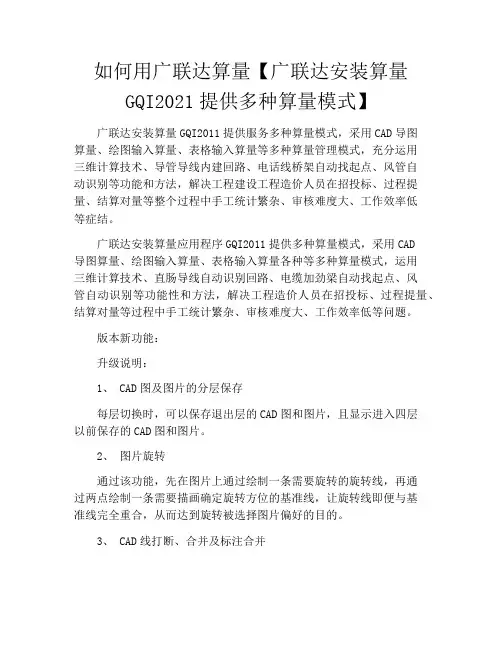

如何用广联达算量【广联达安装算量GQI2021提供多种算量模式】
如何用广联达算量【广联达安装算量GQI2021提供多种算量模式】广联达安装算量GQI2011提供服务多种算量模式，采用CAD导图算量、绘图输入算量、表格输入算量等多种算量管理模式，充分运用三维计算技术、导管导线内建回路、电话线桥架自动找起点、风管自动识别等功能和方法，解决工程建设工程造价人员在招投标、过程提量、结算对量等整个过程中手工统计繁杂、审核难度大、工作效率低等症结。
广联达安装算量应用程序GQI2011提供多种算量模式，采用CAD导图算量、绘图输入算量、表格输入算量各种等多种算量模式，运用三维计算技术、直肠导线自动识别回路、电缆加劲梁自动找起点、风管自动识别等功能性和方法，解决工程造价人员在招投标、过程提量、结算对量等过程中手工统计繁杂、审核难度大、工作效率低等问题。
版本新功能：升级说明：1、 CAD图及图片的分层保存每层切换时，可以保存退出层的CAD图和图片，且显示进入四层以前保存的CAD图和图片。
2、图片旋转通过该功能，先在图片上通过绘制一条需要旋转的旋转线，再通过两点绘制一条需要描画确定旋转方位的基准线，让旋转线即便与基准线完全重合，从而达到旋转被选择图片偏好的目的。
3、 CAD线打断、合并及标注合并A、利用CAD线打断命令，可将选择的CAD线中，同颜色、同图层的CAD相交线打断B、利用标注合并命令，可将选择的标注合并为一个文字块C、利用线型合并发布命令，可将选择的CAD线在同一直线上的线段进行合并为一根CAD线4、显示与隐藏选进的CAD图元A、使用显示选中的CAD图元命令，选择的CAD图元，击游标后仅显示选中的CAD图元，其余没有被选中的隐藏（支持先图元后才命令）B、使用隐藏选中的CAD图元命令，选择的CAD图元，击右键后仅显示没有被选中结果显示的CAD图元，被选中的隐藏（支持先图元以后命令）5、材料表识别时增加图例显示在识别材料表时，增加对其图例博奈县的识别及分析表明在属性编辑器、定义界面均可标示出显示工程施工图例（识别的）、材料表图例（材料表识别的）和设施平面图图例（系统存在的）6、点式构件连接点设置在定义构件、属性编辑器、识别构件时，可以对构件进行连接点的设置。

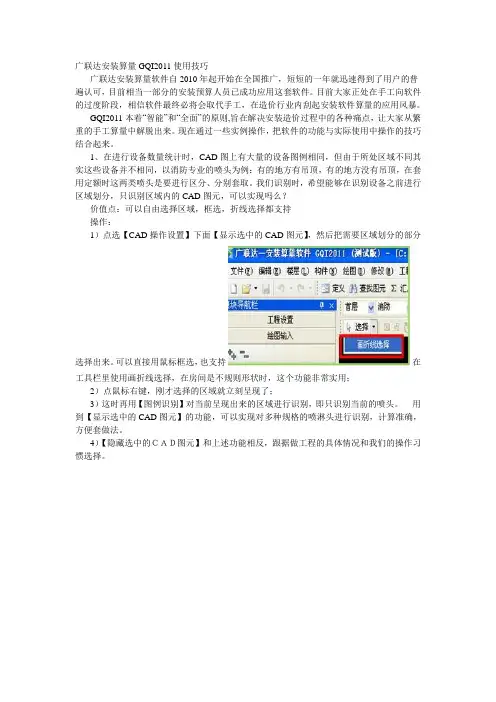

广联达安装算量GQI2011使用技巧之加个人总结
广联达安装算量GQI2011使用技巧广联达安装算量软件自2010年起开始在全国推广，短短的一年就迅速得到了用户的普遍认可，目前相当一部分的安装预算人员已成功应用这套软件。
目前大家正处在手工向软件的过度阶段，相信软件最终必将会取代手工，在造价行业内刮起安装软件算量的应用风暴。
GQI2011本着“智能”和“全面”的原则,旨在解决安装造价过程中的各种痛点，让大家从繁重的手工算量中解脱出来。
现在通过一些实例操作，把软件的功能与实际使用中操作的技巧结合起来。
1、在进行设备数量统计时，CAD图上有大量的设备图例相同，但由于所处区域不同其实这些设备并不相同，以消防专业的喷头为例：有的地方有吊顶，有的地方没有吊顶，在套用定额时这两类喷头是要进行区分、分别套取。
我们识别时，希望能够在识别设备之前进行区域划分，只识别区域内的CAD图元，可以实现吗么？价值点：可以自由选择区域，框选，折线选择都支持操作：1）点选【CAD操作设置】下面【显示选中的CAD图元】，然后把需要区域划分的部分选择出来。
可以直接用鼠标框选，也支持在工具栏里使用画折线选择，在房间是不规则形状时，这个功能非常实用；2）点鼠标右键，刚才选择的区域就立刻呈现了；3）这时再用【图例识别】对当前呈现出来的区域进行识别，即只识别当前的喷头。
用到【显示选中的CAD图元】的功能，可以实现对多种规格的喷淋头进行识别，计算准确，方便套做法。
4）【隐藏选中的ＣＡＤ图元】和上述功能相反，跟据做工程的具体情况和我们的操作习惯选择。
2、现在图纸上的标注不是很标准，有可能上面是标注数字的，有可能是划线的，或者这两种都有，手算是非常麻烦的，不知道软件在这块儿怎么处理，可以快速识别回路么？识别的正确么？价值点：1)利用回路自动识别回路功能，一次性确定所有回路信息、导线规格信息，生成按标识区分的管构件图元。
2)对不规范图纸轻松读取。
操作：1)先行识别好配电箱、灯具、开关插座2)选择【回路自动识别功能】选择一条回路及回路编号，确认好回路后点击右键确定3)再选择第二条回路及回路编号，确认好回路后点击右键确定4)重复选择好所有回路，再右键确定选择5)在弹出的回路信息对话框中，确认并编辑好相关导管构件信息后，点击确定按钮，自动生成导管构件图元6)查看某条管道的属性，可以看到里面的线根数完全按照图纸标注的根数生成。
广联达安装算量GQI2011
广联达安装算量GQI2011-828智能识别功能操作图文教程详解广联达安装算量GQI2011-679软件发版以来，得到了广大用户朋友的一致认可，但我们追求的是更加实用、更加高效的软件产品。
因此我们再次研发出了GQI2011-828版本，希望从智能识别、检查核量等角度再一次在智能、精确方面，进一步提升我们的工作效率。
一、风管标注合并：一键点击，调整所有不规范标注业务背景：在现阶段设计图纸多种多样，如通风专业图纸中，有些图纸中风管的标注分开的，例如：600*360，这样的话，这种图纸的设计形式就与原软件设定的识别规则不符，软件无法识别此类型风管，针对这种情况，QI2011增加“风管标注合并”功能，目的就是一键将这些不规范的设计形式进行调整，然后快速进行风管识别计算工程量。
操作步骤：1、导入图纸后，在“通风空调”专业界面，选择“通风管道”构件类型——“风管标注合并”；2、点击后，软件会自动将分开的标注进行合并。
二、批量识别通头：一键点击，所有通头管件全部生成业务背景：识别完风管后，这时可以利用“批量识别通头“功能，快速将所有通头管件（弯头、三通、四通）一次性全部生成，很大程度提高了工程量计算效率。
操作步骤：1、点击“通风管道——批量识别通头”功能；2、鼠标点选或是拉框选择需要生成管件的风管，右键确认，通头全部生成。
备注：批量识别通头受CAD识别选项中的条件项控制，如果发现批量识别时有些风管之间没有生成管件，那么在CAD识别选项中修改设置值，使其达到生成管件的条件即可。
三、配电箱自动识别：一键点击，所有同类型配电箱全部生成业务背景：电气图纸中相同类型的配电箱编号表示都是相似的，只是编号会有所区分。
例如B2ALE1、B2ALE2这样的表示方式，利用“自动识别“可将图中图例相同，标注不同的配电箱一次性识别，自动反建其他配电箱构件。
比如：图中有AL1，AL2，AL3，则只需识别AL1，其他两个会自动反建。
操作步骤：1、在“配电箱柜”构件类型下，选择工具栏中的“自动识别”按钮；2、选择配电箱图例和它的标识，鼠标右键确定；3、系统会自动将图例相同，标识相似（字母、字符均相同，仅数字不同）的标识一次性识别出来，并以标识作为配电箱名称建构件（如已有相同名称配电箱，则用该配电箱构件建图元）四、识别桥架：一键点击，所有同回路桥架全部生成业务背景：桥架在设计图纸中表示形式有多种，且回路复杂，计算这部分工程量也比较耗时。
全高清PDF广联达安装算量软件GQI 用户操作手册 电
广联达安装算量软件GQI2011 用户操作手册广联达软件股份有限公司北京分公司2012年02月安装算量软件GQI2011操作步骤 (1)一新建工程 (1)二工程设置 (2)三通用部分 (2)1导入cad图 (3)2拆分CAD图 (3)3定位CAD图 (3)四强电专业 (4)1 强电的操作流程 (4)2 强电要算那些量 (4)3 识别数量 (4)4 识别长度 (6)5 识别桥架 (8)6分类查看工程量 (9)五弱电专业 (10)1 弱电的操作流程 (10)2 弱电要算那些量 (11)3 识别数量 (11)4 识别长度 (11)5 识别桥架 (13)6 分类查看工程量 (15)六无CAD图 (15)（1）导图片 (15)（2）表格输入 (16)七问题集 (16)CAD图篇 (16)电气专业篇 (17)广联达-安装算量软件GQI2011最新版本及后缀名分别是什么？答：最新版本号：828安装工程后缀名：*.GQI2安装算量软件GQI2011操作步骤一新建工程1双击桌面快捷图标，会弹出“欢迎使用GQI2011“的界面2点击，会弹出”新建工程“的界面输入相应的工程名称，选择相应的清单库和定额库，点击“下一步”，输入相应的“工程信息”，点击下一步，输入相应的“编制信息”，点击下一步，完成。
进入到软件操作界面。
进行下一步操作。
建议：一个专业单独建一个工程，方便检查量二工程设置1在左侧模块导航栏中选择“工程设置”下的“楼层设置”2点击“插入楼层“，进行添加楼层。
3输入各楼层的层高。
注意：有地下室时，选中基础层，再插入楼层没有地下室，选中首层，再插入楼层4在左侧模块导航栏中选择“工程设置“下的”计算设置“在右侧的操作区域修改各专业的计算设置值5在左侧模块导航栏中选择“工程设置“下的”其它设置“在右侧的操作区域修改相关专业的支架间距和连接方式“三通用部分在左侧模块导航栏中点击”绘图输入“按钮，进入到绘图输入的界面。
1导入cad图点击左侧模块导航栏下“CAD图管理“下的”CAD草图“，再在右侧绘图区上方的工具栏区点击”导入CAD图“，将所需要的CAD图导入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GQI2011 4.0.1.6801、修正输入定额子目报错的问题GQI2011 4.0.0.6791、 CAD图及图片的分层保存每层切换时，可以保存退出层的CAD图和图片，且显示进入层以前保存的CAD图和图片。
2、图片旋转通过该功能，先在图片上通过两点绘制一条需要旋转的旋转线，再通过两点绘制一条需要确定旋转方位的基准线，让旋转线与基准线完全重合，从而达到旋转被选择图片的目的。
3、 CAD线打断、合并及标注合并A、利用CAD线打断命令，可将选择的CAD线中，同颜色、同图层的CAD 相交线打断B、利用标注合并命令，可将选择的标注合并为一个文字块C、利用线型合并命令，可将选择的CAD线在同一直线上的线段进行合并为一根CAD线4、显示与隐藏选中的CAD图元A、使用显示选中的CAD图元命令，选择的CAD图元，击右键后仅显示选中的CAD图元，其余没有被选中的隐藏（支持先图元后命令）B、使用隐藏选中的CAD图元命令，选择的CAD图元，击右键后仅显示没有被选中的CAD图元，被选中的隐藏（支持先图元后命令）5、材料表识别时增加图例显示在识别材料表时，增加对其图例的识别及显示在属性编辑器、定义界面均可显示工程图例（识别的）、材料表图例（材料表识别的）和设施平面图图例（系统存在的）6、点式构件连接点设置在定义构件、属性编辑器、识别构件时，可以对构件进行连接点的设置。
设置连接点后，识别、设备连管、设备连线时，均按此连接点进行连接（部分构件可设置多个连接点，部分构件只能设置一个连接点）7、设备连线在各类管构件的绘图界面中，利用该功能，可在二维和三维状态下，直接选择点式构件，在指定连接点处生成当前管构件（主要适用于电气中照明连接）8、构件属性附加功能优化点击构件属性中的附加按钮后，可以在构件选择的各处将被勾选的属性值直接显示在构件名称中，且按SHIFT+快捷字母后，可直接显示在构件上9、构件存档及提取使用构件存档功能，可以保存所选择的构件类型的相应构件及属性信息同时，新工程可利相应的构件提取功能将以往存档的安装文件中构件提取到本工程中10、块图例的选择和识别A、在选择构件时，可以采用点选择的形式选择一个块（用反选或框选的选择形式选择线条）B、识别时，可以按块进行识别（注意条件：按块识别的条件是所选择的必须是一个块。
一个块加线条或几个块或全线条时不会按块进行识别，而是按以前方式完全按线条匹配识别）11、构件三维显示能显示实体能根据构件属性的类型，显示三维时，可进行实体渲染显示不同的三维实体12、优化水平支管与卫生器具连接的立管高度计算在给排水计算设置中，相应的给水/排水支管计算高度中增加按规范计算高度的设置。
点击按规范计算值可详细显示规范设置值并可修改，在绘图界面中进行计算时，可按该设置进行给/排水卫生器具的立管长度计算。
另该功能也可在图元属性中进行修改13、优化水平管与卫生器具的立管生成方式14、优化回路识别/回路标识识别1、识别时，开关内的线根数按开关类型区分根数2、标识识别中一根折线管的管图元里导线根数会一致15、回路自动识别利用回路自动识别回路功能，一次性确定所有回路信息、导线规格信息，生成按标识区分的管构件图元16、电气线缆计算预留优化在电气、消防、弱电的计算设置中，增加了部分电缆的计算设置。
通过设置这部分，可将电缆敷设的附加长度及其它计算设置直接计入工程量中，在查看/编辑工程量中均可查看详细计算17、防雷接地优化在电气的计算设置中，增加了防雷接地的附加长度设置，按该附加计算，并可体现在查看/编辑工程量中18、增加电线/电缆子构件类型在电气管线（电气/消防/弱电）的新增中，增加电线/缆的裸线类型。
当新增电线/缆后，该电线/缆的计算仅计算线的量，不计算管的量19、桥架配线利用该功能，可以对被选择的桥架/线槽进行电线/缆的配线（配线后可见），电线/电缆计算时，不按起点计算不可见的桥架内量，仅计算可见量及预留20、散热器工程量计算优化A、增加散热器类型，可按构件属性中的类型区分分别按片/组/米进行计量B、在各类型的散热器规格型号中，可进入编辑相关数据信息设置，设置好后可与相关属性信息进行联动21、消防识别优化A、解决因立管、断线、折线而导致自动识别、标识识别不了的问题B、解决因折线而导致管径不能统一的问题22、消防、弱电器具可以自动生成多立管在消防/弱电器具新建构件时，可以选择新建可以连接多根立管的消防/弱电器具。
当这种器具在设备连线/设备连管/回路识别/回路自动识别时，可以按水平管根数生成相应根数的立管（规则同开关插座）23、阀门法兰属性增加阀门和法兰增加材质和连接方式的属性，可按材质和连接方式分类汇总24、拆分三通、四通用户确定计算设置中设置的管径拆分原则，软件对不规则三通四通拆分成常见规则的三通/四通/大小头，并可在通头构件类型中对拆分结果进行查看和更改，汇总计算时按拆分后的结果进行汇总计算25、管道支架间距自动显示通过对在工程设置-其它设置中增加的支架间距设置，在构件建立时，可根据属性值的材质/管径/系统类型/是否保温来自动关联支架的间距。
并可按支架类型实现部分支架重量的计算（A1型吊架、双杆吊架（一）、双杆吊架（二））此功能只适用【给排水、采暖、消防水、空调水专业】。
注：仅间距为默认值时，水平/立管按设置值走，如果不是默认值（在构件属性中自行编辑了间距，则水平/立管均按编辑的间距走26、沟槽连接件计算优化计算时，如果管沟槽连接且当为一个接头时，不计算通头的量，仅计算一个卡箍的量27、选择管在选择的那部分管中，可指定选择哪些构件的那个构件的立管或水平管图元28、管道的延伸A、管线选择识别时，对于有立管的地方，自动生成立管（是否弹出立管选择窗口的控制在工具-选项中）B、在管道编辑的延伸水平管的功能中，增加了水平管与水平管的延伸功能。
利用该功能，可延伸所批量选择的水平管（在可延伸范围内），也可直接延伸被选择的两条间隔很远的水平管29、生成套管在给排水/采暖燃气/消防水/空调水的零星构件下，新建时新增一个套管子类型A、利用生成套管功能，在有墙或楼板的条件下，自动生成套管B、可手动布置套管30、通风管道计算设置优化在通风计算设置中，增加风管长度计算设置，可选择长度计算方式。
根据计算设置，可以确定风管长度是按大边长计算还是按中心线计算（默认按中心线计算）31、识别墙采用选择识别和自动识别结果CAD操作设置的方式，来识别墙。
选择识别是识别被选择的两条或多条平行线作为墙自动识别是在整图范围内识别被选择的两条平行线所代表的同间距墙32、表格输入利用表格输入，可以对工程按表格录入的方式进行工程量统计核算在表格输入中，分为左/右上/右下三个界面，分别为表格输入导航栏（在该栏中可新增构件的类型，对构件类型进行管理）、构件计量管理区域（可对各种构件的量进行录入/统计/自动计算相应的各类工程量结果）和构件作法编辑区域（可对算量管理界面相应行所代表的量进行作法的套用）表格输入各功能符合本软件以往风格，具体介绍以下几部分33.1、页面设置利用页面设置，可以设置在右上的构件算量管理界面显示哪些列。
显示的仅为被选择的列33.2、格式设置利用格式选项设置和单元格设置，可以为单元格做标记。
标记的类型从“单元格设置”中选择，但标记的具体是什么样的形式及标记的管理由“格式选项设置”功能设置33.3、过滤使用该功能后，表格输入的构件算量管理界面的标题处理可下拉选择的过滤状态。
通过下拉选择，可进行过滤（显示或不显示）33.4、排序通过排序设置后，使用排序功能，可以对构件管量管理界面的各列进行排序。
其排序的优先级按排序设置窗口中所列顺序进行排列，该窗口中每一行表示该对应关键字的列的排序原则，各列的排序优先级按行的先后顺序设置优先级严重申明：请勿用老版本（322、163k）GQI软件打开本新版（536）GQI 工程，低版本打开高版本时会引发数据异常，请注意！GQI2009 3.0.1.537---------------------1、使用新版做的工程，无法再用旧版打开，可以防止旧版打开新版工程造成不可逆的数据损坏。
GQI2009 3.0.0.536---------------------1、内置支架03S402图集，选择图集后自动计算支架重量。
2、散热器连接形式内置，与管道连接后，会自动生成连接散热器管道。
3、楼层菜单下增加块操作功能。
4、增加“自适应属性”功能，快速设置设备的属性适应管线的相应属性。
5、新增“组合管”构件，处理CAD图中一根线代表多根管道的设计，实现方式类似桥架。
6、新增自定义点线面构件，变通处理一些计算非个数、长度的工程量，例如电气专业的电缆沟挖土方体积的计算。
7、新增“图片旋转”功能，导入图片描图时可以对图片进行旋转操作。
8、新增“区域三维”功能，可以查看局部的三维显示。
9、新增“补画CAD线”功能，可以对设计不规范的CAD图，进行补画。
10、优化电气专业CAD识别，可以实现“最短距离识别管线”。
11、新增计算风管堵头面积功能。
12、新增计算接线端子个数。
13、可以设置管的定尺长度，从而计算出管与管连接的管件数量。
14、新增“取消起点”功能。
15、新增“识别系统图立管”功能。
16、支持在立管上布置阀门等设备。
17、支持对单个图元进行计算设置的设置。
18、新增“检查线缆计算路径”功能，可以方便检查管中配线在桥架中的计算长度。
19、新增“查找图元”功能。
20、新增“报表反查”功能。
21、显示构件名称时，同时显示线性图元长度，并且绘制时，可以实时显示长度，达到清晰算量的目的。
22、识别材料表时，可以自动判断构件类型。
23、消防管道增加保温体积代码。
24、输入信息无需回车直接保存。
25、照明灯具、喷头距地高度改为标高。
26、标识识别时，CAD文字同时被识别，不会再被误解。
27、原点定位功能进行优化。
28、构件类型按绘制先后顺序排序、界面优化、快捷键统一。
29、批量删除清单或定额。
30、回路标识识别、消防自动识识别对话框输入优化。
31、默认点击“俯视”回到二维状态。
32、报表自动过滤未套过的作法。
33、连续测量两点间距离优化。
34、优化插入CAD图功能，可以自行确定插入点。
35、报表优化。
36、编辑/查看工程量显示优化。
37、增加默认图例。
38、水管道增加保温材质属性、电气增加“敷设方式”属性。
GQI2009 3.0.0.322---------------------1、处理多起点桥架、跨层桥架的导线计算；2、电气专业增加了“回路标识识别”；3、工程量菜单下增加“分类查看工程量”功能，可以根据用户自定义的条件，对工程量进行分类统计；4、增加快速处理立管的功能：批量选择立管、批量生成单立管、批量生成多立管；5、电气专业中增加配电箱连管功能，可以选中多根管一次性连接到配电箱上；6、电气管线计算新增“是否计算到墙中心”选项，连接开关、插座的管线计算至墙中心线，前提是必须绘制或导入了墙体；7、对于给排水专业的卫生器具、设备；采暖燃气专业的供暖器具、燃气器具、设备；消防专业的消火栓、消防设备；通风空调专业的通风设备。
