物理九年级上册 电流和电路单元复习练习(Word版 含答案)
(word完整版)初三物理电流和电路复习含习题及答案
第五章 《电流和电路》复习提纲一、电荷1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2、使物体带电的方法：②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
实质：物质中的原子失去了电子 负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、验电器：构造：金属球、金属杆、金属箔 作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6、电荷量： 定义：电荷的多少叫电量。
单位：库仑（C ）元电荷 e7、中和：放在一起的等量异种电荷完全抵消的现象扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
二、电流1、形成：电荷的定向移动形成电流注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2、方向的规定:把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反 3、获得持续电流的条件：电路中有电源 电路为通路 4、电流的三种效应。
(1) 、电流的热效应。
如白炽灯，电饭锅等。
(2)、电流的磁效应，如电铃等。
(3)、电流的化学效应，如电解、电镀等。
注:电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在,这里体现了转换法的科学思想。
（物理学中，对于一些看不见、摸不着的物质或物理问题我们往往要抛开事物本身，通过观察和研究它们在自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换法） 5、单位：(1)、国际单位： A (2)、常用单位：mA 、μA (3)、换算关系：1A=1000mA 1mA=1000μA 6、测量：(1)、仪器：电流表，符号： (2)、方法：㈠读数时应做到“两看清”即 看清接线柱上标的量程，看清每大格电流值和每小格电流值 ㈡ 使用时规则：两要、两不 ① 电流表要串联在电路中；定义：用摩擦的方法使物体带电 原因：不同物质原子核束缚电子的本领不同 实质：电荷从一个物体转移到另一个物体使正负电荷分开 能的转化：机械能-→电能①摩擦起电 1e=1.6×10-19C② 电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。

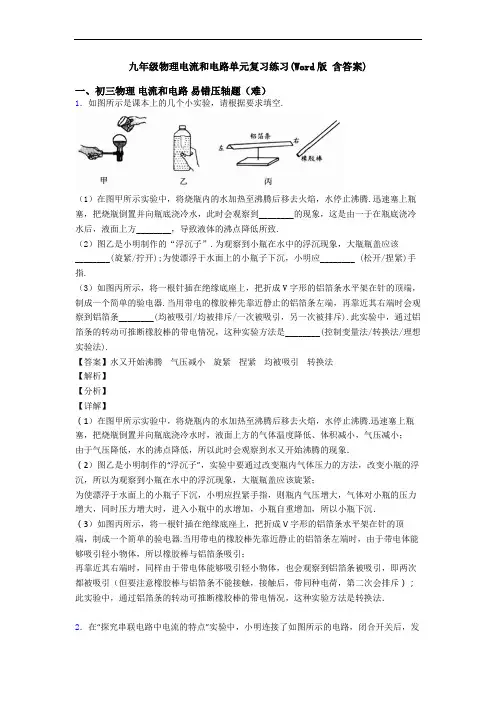

九年级物理电流和电路单元复习练习(Word版 含答案)
九年级物理电流和电路单元复习练习(Word版含答案)一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

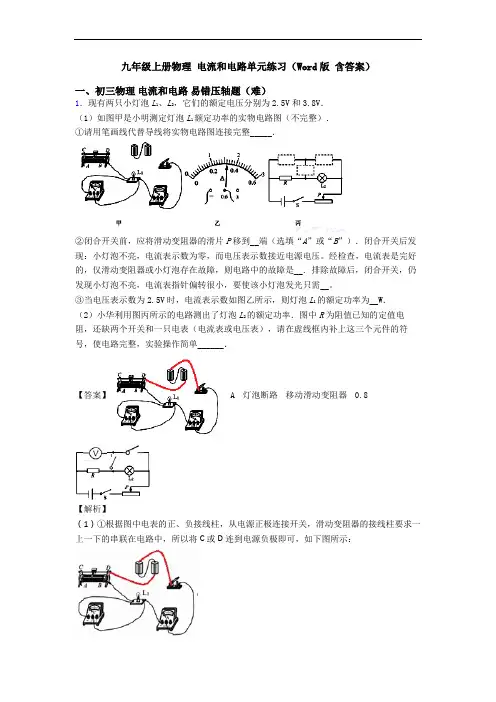

九年级上册物理 电流和电路单元练习(Word版 含答案)
九年级上册物理电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

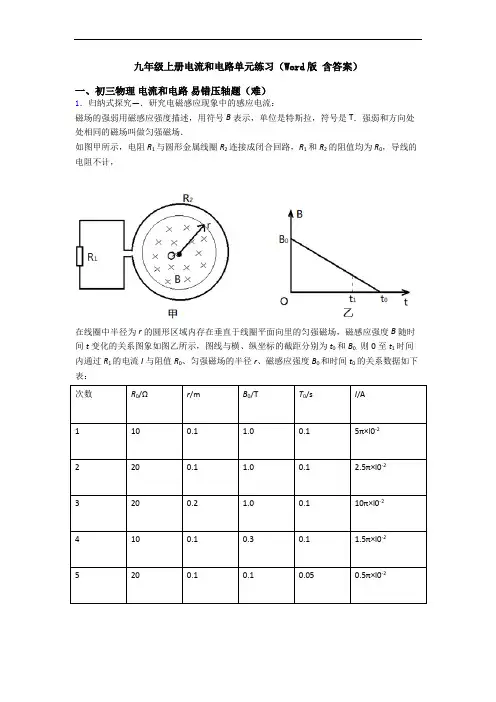

九年级上册电流和电路单元练习(Word版 含答案)
九年级上册电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

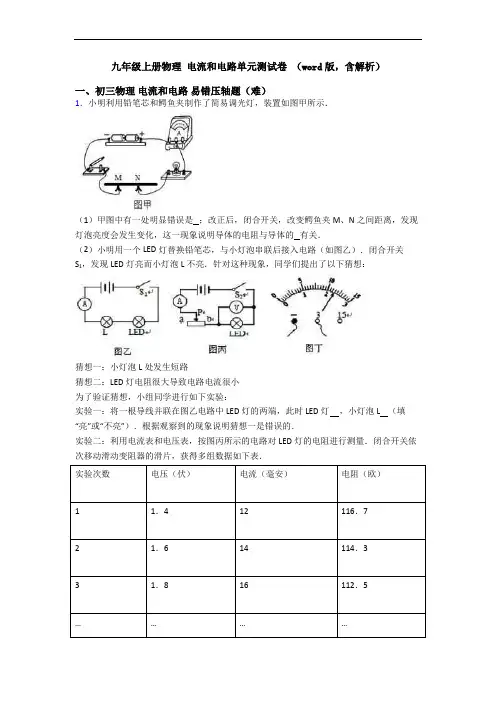

九年级上册物理 电流和电路单元测试卷 (word版,含解析)
九年级上册物理电流和电路单元测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

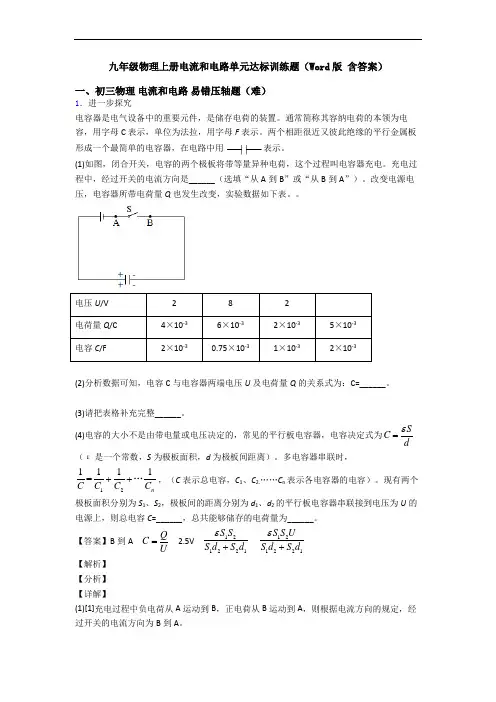

九年级物理上册电流和电路单元达标训练题(Word版 含答案)
九年级物理上册电流和电路单元达标训练题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。
九年级上册物理 电流和电路单元练习(Word版 含答案)
九年级上册物理电流和电路单元练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。
【答案】向左调零螺丝 0.76 0.24【解析】【分析】【详解】(1)[1]在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。
物理九年级上册 电流和电路单元测试题(Word版 含解析)
物理九年级上册电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。
测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X的数学表达式为：R X=_________________（用所测量的物理量及相应的符号表示）。
【答案】U RI闭合S 1断开S 2，读出电流表A 的示数I 0 闭合S 2断开S 1，读出电流表A 的示数I X 00x x xR I R U I I == 【解析】【详解】 第一空．在“用伏安法测电阻”的实验中，用到的实验原理是U R I= ； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V ，未知电阻大于5Ω，根据欧姆定律求出电流为3V =0.6A 5ΩU I R == ，确定电流表的量程为0~0.6A 。
滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图 ；第三空． R 0与R x 并联，电流表在干路上，各支路上各有一个开关控制。
首先闭合R x 支路开关，测电流I x ，断开R x 支路开关，再闭合R 0支路开关，测电流I 0如图：；第四空．闭合S 1断开S 2，读出电流表A 的示数I 0，则可得电源电压为00U I R = ； 第五空．闭合S 2断开S 1，读出电流表A 的示数I X ，则可得x x R U I =； 第六空．由操作步骤a ，b 可得00x x xR I R U I I ==。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理九年级上册电流和电路单元复习练习(Word版含答案)一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
(2)[4]在其他情况相同时，y 与20v 成反比，所以电子入射的初速度越大，偏移距离越小。
[5]它们之间的关系可以用图乙中的图线b 来表示。
(3)[6]将已知数据中的y 、d 、L 、0v 和前面算出的k 分别代入220UL y k dv =并计算可得 200V U =2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A 1无示数、电流表A 2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S ，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线） （___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．4．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R 0一个（电阻已知）、单刀开关两只、导线若干。
测待测电阻R X 的值，请用给定的器材（可不用完）按下列要求完成实验： ①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示） a___________________________________________________. b___________________________________________________.③、R X 的数学表达式为：R X =_________________（用所测量的物理量及相应的符号表示）。
【答案】U R I=闭合S 1断开S 2，读出电流表A 的示数I 0 闭合S 2断开S 1，读出电流表A 的示数I X 00x x xR I R U I I == 【解析】 【详解】第一空．在“用伏安法测电阻”的实验中，用到的实验原理是U R I=； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V ，未知电阻大于5Ω，根据欧姆定律求出电流为3V =0.6A 5ΩU I R == ，确定电流表的量程为0~0.6A 。
滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图；第三空． R 0与R x 并联，电流表在干路上，各支路上各有一个开关控制。
首先闭合R x 支路开关，测电流I x ，断开R x 支路开关，再闭合R 0支路开关，测电流I 0如图：；第四空．闭合S 1断开S 2，读出电流表A 的示数I 0，则可得电源电压为00U I R = ； 第五空．闭合S 2断开S 1，读出电流表A 的示数I X ，则可得xx R UI = ； 第六空．由操作步骤a ，b 可得00x x xR I R U I I ==。
5．为了验证并联电路电流关系，小明设计了如图甲电路进行实验。
（1）小明要测量干路电流，他将电流表串联在甲图中的_____（选填“A”、“B”或“C“）处，接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是_____。
（2）改正错误后小明依次测出A、B、C三点处的电流为I A、I B、I C．接着又将开关S与C 处电流表互换位置，测出电流I D，则与I D相等的是_____【答案】C 电流表正负接线柱接反了 I C【解析】【详解】（1）电流表与待测电路串联，小明要测量干路电流，则他应将电流表串联在甲图中的C 处；接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象（即电流表指针反向偏转），原因是：电流表正负接线柱接反了。
（2）并联电路中干路电流等于各支路电流之和，即I C＝I A+I B，小明依次测出A、B、C三点处的电流为I A、I B、I C；接着又将开关S与C处电流表互换位置，测出电流I D，此时电流表仍然测干路电流，所以与I D相等的是I C。
6．在“连接串联电路”实验中，实验电路如图所示（1）在连接电路时，开关应该处于_____状态（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_____ （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象这样操作的目的是探究_____【答案】断开 L2与灯座接触不良串联电路中开关的作用【解析】【分析】【详解】（1）为了保护电路，在连接电路时，开关应该处于断开状态；（2）因为闭合开关S，L1、L2两只灯泡都不亮，说明电路可能为断路或短路；当用手按一下灯泡L1，L1、L2仍然都不亮时，说明故障可能没有在L1处；当按一下灯泡L2，两灯都亮，则说明故障在L2处；当松开手两灯又不亮时，说明故障是：L2与灯座接触不良造成断路；（3）根据题意知道，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象，说明各用电器不能独立工作、相互影响，开关控制所有用电器，开关的位置变化时，控制作用不变．所以，这样操作的目的是：探究串联电路中开关的作用．7．宝宝和玲玲同学想探究并联电路电流规律，猜想与假设：(1)宝宝同学猜想：并联电路中各支路电流相等；(2)玲玲同学猜想：并联电路干路中的电流等于各支路电流之和。
设计实验与制定计划：宝宝和玲玲同学分别从实验室选取电流表3只，灯泡2只，开关1个，滑动变阻器1个，干电池，导线若干。
