高低压柜安装技术交底
3、柜盘接地：每台柜盘单独与基础型钢连接。
交底人： 接受人：
高、低压柜安装分项工程质量技术交称
分部工程
高低压柜
交底部位
高压室、低压房、专变房
日期
年月日
交
底
内
容
1、柜（盘）稳装。应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜盘只找柜面和侧面的垂直度。成排柜盘各台就位后，先找正两端的柜，在从柜下之上三分之二高的位置蹦上小线，逐台找正，柜不标准以柜面为准。找正时采用0.5毫米铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用φ12、16镀锌螺丝固定。允许偏差如下：垂直度每米1.5毫米；水平度相邻两柜顶部允许偏差2毫米，成列柜顶部允许偏差5毫米；不平度相邻两柜面允许偏差1毫米，成列柜面允许偏差5毫米；柜间缝隙允许偏差2毫米。

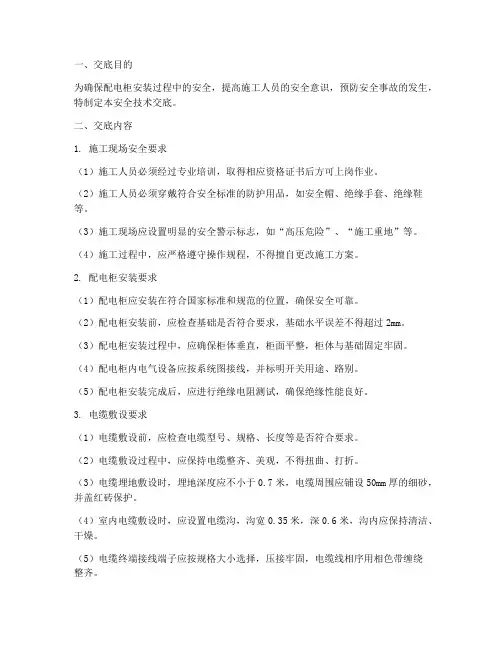

配电柜安装安全技术交底模板
一、交底目的为确保配电柜安装过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特制定本安全技术交底。
二、交底内容1. 施工现场安全要求（1）施工人员必须经过专业培训，取得相应资格证书后方可上岗作业。
（2）施工人员必须穿戴符合安全标准的防护用品，如安全帽、绝缘手套、绝缘鞋等。
（3）施工现场应设置明显的安全警示标志，如“高压危险”、“施工重地”等。
（4）施工过程中，应严格遵守操作规程，不得擅自更改施工方案。
2. 配电柜安装要求（1）配电柜应安装在符合国家标准和规范的位置，确保安全可靠。
（2）配电柜安装前，应检查基础是否符合要求，基础水平误差不得超过2mm。
（3）配电柜安装过程中，应确保柜体垂直，柜面平整，柜体与基础固定牢固。
（4）配电柜内电气设备应按系统图接线，并标明开关用途、路别。
（5）配电柜安装完成后，应进行绝缘电阻测试，确保绝缘性能良好。
3. 电缆敷设要求（1）电缆敷设前，应检查电缆型号、规格、长度等是否符合要求。
（2）电缆敷设过程中，应保持电缆整齐、美观，不得扭曲、打折。
（3）电缆埋地敷设时，埋地深度应不小于0.7米，电缆周围应铺设50mm厚的细砂，并盖红砖保护。
（4）室内电缆敷设时，应设置电缆沟，沟宽0.35米，深0.6米，沟内应保持清洁、干燥。
（5）电缆终端接线端子应按规格大小选择，压接牢固，电缆线相序用相色带缠绕整齐。
4. 接地装置要求（1）现场采用TN—S接零保护系统，确保接地装置可靠。
（2）配电室内设置一组重复接地装置，接地体选用符合国家标准的材料。
（3）接地线应连接牢固，接地电阻应符合国家标准。
5. 施工现场其他安全要求（1）施工现场应设置消防设施，如灭火器、消防沙箱等。
（2）施工现场应保持通风良好，确保施工人员身体健康。
（3）施工现场应定期进行安全检查，发现问题及时整改。
三、交底时间本次安全技术交底时间为【填写日期】，施工人员应认真听取并掌握交底内容。
四、交底人本次安全技术交底由【填写交底人姓名】负责。
高低压柜安装技术交底
3、柜盘接地：每台柜盘单独与基础型钢连接。
交底人：接受人：

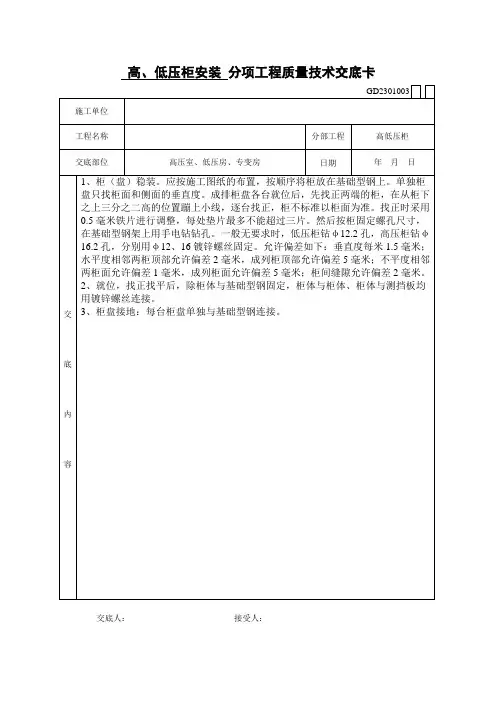

高、低压柜安装分项工程质量技术交底卡
GD2301003
施工单位
工程名称
分部工程
高低压柜
交底部位
高压室、低压房、专变房
日期
年月日
交
底
内
容
1、柜（盘）稳装。应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜盘只找柜面和侧面的垂直度。成排柜盘各台就位后，先找正两端的柜，在从柜下之上三分之二高的位置蹦上小线，逐台找正，柜不标准以柜面为准。找正时采用0.5毫米铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用φ12、16镀锌螺丝固定。允许偏差如下：垂直度每米1.5毫5毫米；不平度相邻两柜面允许偏差1毫米，成列柜面允许偏差5毫米；柜间缝隙允许偏差2毫米。
高低压柜变压器安装安全技术交底模板
一、交底对象本交底针对参与高低压柜变压器安装施工的所有人员，包括施工人员、技术管理人员及监督人员。
二、交底内容1. 施工前准备- 施工人员应熟悉变压器及高低压柜的安装规范、技术要求和安全操作规程。
- 检查施工材料、工具、设备是否齐全，符合施工要求。
- 对施工场地进行安全检查，确保施工环境安全。
2. 变压器安装- 变压器基础应稳固，基础表面平整，无裂缝、凹凸不平等缺陷。
- 变压器运输过程中，应使用专用运输工具，防止变压器损坏。
- 安装变压器前，应对变压器进行检查，确保无损坏、漏油等异常情况。
- 变压器安装时，应确保其中心线与基础中心线一致，误差不超过±10mm。
- 变压器安装后，应进行油位检查和油质分析，确保变压器正常运行。
3. 高低压柜安装- 高低压柜基础应稳固，表面平整，无裂缝、凹凸不平等缺陷。
- 高低压柜运输过程中，应使用专用运输工具，防止柜体损坏。
- 安装高低压柜前，应对柜体进行检查，确保无损坏、变形等异常情况。
- 高低压柜安装时，应确保柜体垂直，误差不超过±1°。
- 柜体安装完成后，应进行电气试验，确保柜体绝缘性能良好。
4. 接线施工- 接线施工前，应熟悉电气接线图，确保接线正确。
- 接线过程中，应使用合格的电气材料，确保接线质量。
- 接线时，应严格遵守操作规程，防止触电事故发生。
- 接线完成后，应进行电气试验，确保接线无误。
5. 安全注意事项- 施工人员应佩戴安全帽、安全带等个人防护用品。
- 施工现场应设置安全警示标志，防止无关人员进入。
- 高处作业时，应使用安全梯、安全绳等安全设施。
- 严禁酒后作业、疲劳作业。
- 电气设备操作时，应确保设备接地良好，防止触电事故发生。
三、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握安全操作规程。
2. 施工过程中，如遇特殊情况，应立即停止施工，并及时报告上级管理人员。
3. 施工结束后，应对施工现场进行清理，确保无安全隐患。
高压柜安装安全技术交底模板
一、工程名称：XXX高压柜安装工程二、施工单位：XXX施工单位三、建设单位：XXX建设单位四、施工期限：年月日至年月日五、接受交底班组或员工签名：一、安全注意事项1. 进入施工现场的人员必须佩戴安全帽，穿防静电鞋，并正确使用个人防护用品。
2. 高空作业人员必须佩戴安全带，并做到高挂低用，确保安全。
3. 施工现场严禁吸烟、使用明火，禁止携带易燃易爆物品。
4. 严禁酒后作业，确保施工人员精神状态良好。
5. 严格遵守施工现场各项规章制度，服从现场管理人员指挥。
二、施工准备1. 施工单位应根据施工图纸、技术规范和现场实际情况，编制详细的施工方案，明确施工步骤、安全措施及注意事项。
2. 施工单位应提前对施工人员进行安全技术交底，确保施工人员掌握安全操作技能。
3. 施工单位应准备好施工所需的安全防护用品、工具、材料等，确保施工顺利进行。
三、施工步骤及安全措施1. 施工前，对施工现场进行清理，确保无障碍物，施工通道畅通。
2. 搭设脚手架，并检查其稳定性，确保脚手架符合安全要求。
3. 搭设临时接地线，确保施工过程中设备接地良好。
4. 安装高压柜前，检查设备是否完好，线路连接是否正确，确保设备符合安全要求。
5. 安装高压柜时，注意操作人员站位，确保操作人员安全。
6. 安装高压柜过程中，如需进行高空作业，必须佩戴安全带，并采取防坠落措施。
7. 安装完成后，对高压柜进行试运行，确保设备运行正常。
8. 施工结束后，清理施工现场，确保无安全隐患。
四、事故应急处理1. 发生事故时，立即停止施工，组织人员抢救伤员。
2. 保护现场，等待相关部门进行调查处理。
3. 如遇火灾、触电等紧急情况，立即切断电源，拨打报警电话，并采取相应措施进行救援。
五、交底人：XXX六、接受交底人：XXX七、交底时间：年月日八、备注：1. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
2. 施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
低压柜安装安全技术交底模板
一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、交底部门：[填写交底部门名称]五、交底人：[填写交底人姓名及职务]六、施工期限：[填写施工期限，如：年月日至年月日]七、接受交底班组或员工签名：[此处留空，由接受交底人员签名确认]八、交底内容：1. 安全注意事项：- 施工人员必须佩戴安全帽，系好帽带，穿着合适的劳动防护服。
- 禁止穿拖鞋、高跟鞋进入施工现场。
- 施工现场禁止吸烟、饮酒，严禁酒后作业。
2. 施工前的准备工作：- 检查施工现场，确保场地平整，无障碍物。
- 确认电源已经断开，并挂上警示牌。
- 检查低压柜及配件是否完好，是否存在损坏、锈蚀等问题。
3. 施工操作规范：- 安装低压柜前，应先了解设备的技术参数和安装要求。
- 使用工具前，应检查工具是否完好，避免使用损坏的工具。
- 安装过程中，应确保设备安装位置准确，固定牢固。
- 电气连接时，应按照电气图纸进行接线，确保接线正确、牢固。
4. 高处作业安全：- 高处作业时，必须佩戴安全带，并确保安全带固定可靠。
- 使用梯子时，梯子应稳固放置，上下梯子时身体保持平衡。
- 高处作业区域下方应设置警戒线，并安排专人进行监护。
5. 电气安全：- 电气接线时，应戴绝缘手套，穿绝缘鞋，并站在绝缘垫上。
- 严禁带电操作，如需带电作业，必须取得相应资质的人员进行操作。
- 电气设备接通电源前，应检查设备是否正常，并确认所有人员已经撤离。
6. 消防与应急措施：- 施工现场应配备足够的消防器材，并确保其处于良好状态。
- 施工人员应了解消防器材的使用方法，并掌握基本的灭火技能。
- 发生火灾时，应立即报警，并迅速组织人员疏散。
九、交底人责任：- 确保交底内容完整、准确。
- 对施工人员进行安全技术交底，并确保其理解并遵守交底内容。
- 对施工过程中发现的安全隐患及时进行整改。
十、施工人员责任：- 仔细阅读安全技术交底内容，并确保理解。
拼高低压柜安全技术交底模板
一、交底目的为确保高低压柜安装、操作、维护过程中的安全，防止事故发生，现将高低压柜安全技术要求进行交底，请相关人员认真学习并严格遵守。
二、交底内容1. 高低压柜基本概况高低压柜是电力系统中用于电能分配、控制和保护的设备，包括高压开关柜和低压配电柜。
高压开关柜主要用于高压电气设备的控制和保护，低压配电柜主要用于低压电气设备的分配和控制。
2. 安全操作规程（1）进入高低压柜前，必须穿戴好绝缘防护用品，如绝缘手套、绝缘鞋、绝缘帽等。
（2）在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开。
（3）有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。
（4）在运行的电流互感器二次回路上工作时，严禁将电流回路断开，必须使用短路片和短路线，禁止使用导线缠绕。
（5）在运行中的电压互感器二次回路上工作时，严格防止短路或接地，使用绝缘工具、戴绝缘手套，必要时在工作前停用有关继电保护装置。
（6）接临时负载时，必须装有专用的开关和熔断器。
（7）二次回路通电试验时，为防止由二次侧向一次反变压，除将二次回路断开外，还应取下一次熔断器。
（8）二次回路通电或耐压试验前，应通知值班员和有关人员，并派人看守现场，检查回路，确认无人工作后方可加压。
（9）检查断电保护和二次回路的工作人员，未经值班人员许可，不准进行任何倒闸操作。
3. 安全注意事项（1）高低压柜内严禁放置易燃、易爆物品，如酒精、汽油等。
（2）严禁在高低压柜内吸烟、使用明火。
（3）高低压柜内不得堆放杂物，保持通风良好。
（4）操作高低压柜时，应严格遵守操作规程，不得擅自更改设备参数。
（5）定期对高低压柜进行检查、维护，确保设备正常运行。
三、交底要求1. 请相关人员认真学习本交底内容，确保掌握高低压柜安全技术要求。
2. 在实际工作中，严格遵守安全操作规程，确保人身和设备安全。
3. 如发现安全隐患，立即停止操作，并报告相关部门进行处理。
4. 定期参加安全培训，提高安全意识，降低事故风险。
低压柜安全技术交底模板
一、交底目的为确保低压柜安装、调试、运行和维护过程中的安全，防止事故发生，特进行安全技术交底。
二、交底对象1. 低压柜安装、调试、运行和维护人员；2. 相关管理人员。
三、交底内容1. 低压柜基本安全知识（1）低压柜系指额定电压在1000伏以下的成套配电装置。
（2）低压柜分为固定式和抽屉式两种，安装时应严格按照产品说明书进行。
（3）低压柜应安装在干燥、通风、无腐蚀性气体的环境中。
2. 低压柜安装前的安全措施（1）对低压柜进行外观检查，确保无损坏、变形、锈蚀等现象。
（2）检查低压柜内部接线是否完整、正确，无短路、接地等安全隐患。
（3）检查接地线是否可靠，接地电阻应符合要求。
（4）安装现场应配备必要的消防器材，如灭火器、消防砂等。
3. 低压柜安装过程中的安全措施（1）安装人员必须穿戴好个人防护用品，如安全帽、工作服、绝缘手套、绝缘鞋等。
（2）安装过程中，严禁触摸带电部分，确保人体与带电体之间保持安全距离。
（3）高空作业时，必须使用安全带，并设置安全防护措施。
（4）安装过程中，严禁使用撬棒、锤子等工具敲击低压柜，以免损坏设备。
4. 低压柜调试过程中的安全措施（1）调试前，检查低压柜内接线是否正确，接地线是否可靠。
（2）调试过程中，严禁触摸带电部分，确保人体与带电体之间保持安全距离。
（3）调试过程中，若发现异常情况，应立即停止调试，切断电源，排除故障后再继续进行。
5. 低压柜运行和维护过程中的安全措施（1）运行人员应熟悉低压柜的操作规程，确保操作正确。
（2）运行过程中，如发现低压柜异常，应立即停机检查，排除故障后再继续运行。
（3）维护人员应定期对低压柜进行检查、清洁、润滑等保养工作。
（4）维护过程中，严禁触摸带电部分，确保人体与带电体之间保持安全距离。
四、注意事项1. 低压柜安装、调试、运行和维护人员应严格遵守国家相关安全法规和操作规程。
2. 低压柜安装、调试、运行和维护过程中，应严格执行本安全技术交底内容。
配电柜安装技术交底
名 称
规格/型号
单位
数量
备 注
1
明装配电箱
600×800×250
台
25
2
落地式配电柜
600×800×2200
台
12
3
槽钢底座
600×800
个
12
4
铜线鼻子
70、120
个ቤተ መጻሕፍቲ ባይዱ
370
5
电缆热缩管
70、120
米
60
6
电缆头
70、120
只
37
2、机具准备
表2主要机具计划表
序 号
名 称
规格/型号
单位
数量
备 注
6）在木结构或轻钢龙骨护板墙上进行固定明装配电箱时，应采用加固措施，在木制护墙板上安装配电箱应做防火处理进行防护。
（3）暗装配电箱安装
1）暗装配电箱中拆开配电箱及安装箱内盘芯、安装箱盖（贴联）等各个步骤请参照明装配电箱。
2）安装箱体：根据预留洞尺寸先将箱体找好标高及水平尺寸进行弹线定位，根据箱体的标高及水平尺寸核对入箱管路的长短和根数、间距是否均匀，排列是否整齐等，如果管路不合适，应及时按配管的要求进行调整，然后根据各个管的位置用液压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢固（参见图2.2和图2.3）最后用水泥砂浆填实周边并抹灰平齐，如果箱底与外墙平齐时，应在外墙固定金属网后再进行墙体抹灰，不得直接在光板的箱体上抹灰。
4）安装箱内盘芯：将箱内杂物清理干净，然后将导线理顺，分清支路和相序，并在导线末端用白胶布或其它材料临时标注清楚，在把盘芯与箱体安装牢固，最后将导线端头按标注好的支路和相序引至箱体或盘芯上，逐个剥削导线端头，在逐个压接在器具上，同时将保护地线按要求压接牢固。
配电柜安装的安全技术交底模板
一、交底对象1. 配电柜安装作业人员2. 监理人员3. 施工单位管理人员二、交底目的1. 确保配电柜安装过程安全、规范、高效。
2. 降低事故发生率，保障人员生命财产安全。
三、配电柜安装安全注意事项1. 人员安全（1）作业人员必须持证上岗，了解并掌握配电柜安装的技能和操作规程。
（2）作业人员应佩戴好个人防护用品，如安全帽、防尘口罩、防护手套等。
（3）作业现场应设置安全警示标志，确保作业人员遵守安全规定。
2. 电气安全（1）作业前，应检查配电柜及线路的绝缘性能，确保绝缘良好。
（2）作业过程中，禁止操作人员擅自拆改电气线路，如需拆改，必须征得专业人员同意。
（3）作业现场禁止使用非标准电源，严禁使用非绝缘工具。
（4）配电柜安装过程中，严禁将金属物体与带电体接触，防止触电事故发生。
3. 机械安全（1）作业人员应熟悉所用机械设备的性能和操作规程。
（2）作业前，应检查机械设备是否完好，如发现故障，应立即停止使用，并及时报修。
（3）作业过程中，严禁操作人员擅自拆卸机械设备，如需拆卸，必须征得专业人员同意。
4. 施工现场安全（1）作业现场应设置安全通道，确保作业人员通行顺畅。
（2）施工现场应保持整洁，及时清理杂物，防止绊倒事故发生。
（3）施工现场应设置消防器材，并确保其有效使用。
四、配电柜安装操作步骤1. 准备工作（1）检查配电柜及线路的绝缘性能，确保绝缘良好。
（2）核对配电柜型号、规格、数量等是否符合要求。
（3）准备安装工具、材料等。
2. 安装配电柜（1）根据设计图纸，确定配电柜安装位置。
（2）使用水平尺和垂直尺，确保配电柜安装垂直、水平。
（3）将配电柜固定在底座上，确保固定牢固。
（4）连接配电柜内各电器元件，并检查接线是否正确。
3. 电缆敷设（1）根据设计图纸，确定电缆敷设路径。
（2）使用电缆桥架、支架等，确保电缆敷设整齐、美观。
（3）将电缆连接至配电柜内各电器元件，并检查接线是否正确。
4. 接地装置（1）根据设计图纸，确定接地装置位置。
高压配电柜安全技术交底通用模板
一、交底目的为确保高压配电柜安装、操作、维护过程中的安全，防止事故发生，特制定本安全技术交底。
二、交底对象参与高压配电柜安装、操作、维护的相关人员。
三、交底内容1. 安全操作规程（1）操作人员必须经过专业培训，取得高压电气操作证。
（2）操作前应穿戴好绝缘防护用品，包括绝缘手套、绝缘靴、绝缘服等。
（3）操作过程中应严格遵守“一人操作，一人监护”的原则。
（4）严禁酒后、疲劳、情绪波动等状态下操作高压配电柜。
2. 配电柜安装要求（1）配电柜应安装在通风良好、干燥、无腐蚀性气体的环境中。
（2）配电柜周围应留有足够的空间，以便于操作和维护。
（3）配电柜的接地应可靠，接地电阻不大于4Ω。
（4）配电柜内部接线应整齐、牢固，符合电气规范要求。
3. 配电柜操作注意事项（1）操作前应检查配电柜的绝缘性能，确保符合安全要求。
（2）操作过程中应密切注意电流、电压等参数，发现异常情况应立即停止操作。
（3）严禁带负荷操作配电柜，操作前后应确认设备处于停电状态。
（4）操作完毕后，应将操作手柄置于“停止”位置，并锁好配电柜。
4. 配电柜维护保养（1）定期对配电柜进行清洁、检查，确保设备表面无污垢、锈蚀。
（2）检查配电柜内部接线是否牢固，绝缘性能是否良好。
（3）检查配电柜的接地装置，确保接地电阻符合要求。
（4）定期对配电柜进行绝缘电阻测试，确保设备安全运行。
5. 事故应急处理（1）发现配电柜故障时，应立即切断电源，隔离故障点。
（2）操作人员应迅速撤离现场，并报告上级领导。
（3）根据事故情况，采取相应的应急措施，确保人员安全和设备安全。
四、注意事项1. 操作高压配电柜时，必须严格遵守本安全技术交底，确保操作安全。
2. 操作人员应具备一定的电气知识，熟悉配电柜的结构和操作方法。
3. 定期对操作人员进行安全教育培训，提高安全意识。
4. 配电柜的维护保养应由专业人员进行，确保设备安全运行。
五、结语通过本次安全技术交底，希望全体人员提高安全意识，严格遵守操作规程，确保高压配电柜安全运行。
