CA6140车床拨叉831007说明书
拔叉ca6140车床831007课程设计
拔叉ca6140车床831007课程设计摘要：I.引言- 介绍拔叉ca6140 车床831007 课程设计的背景和重要性II.拔叉ca6140 车床831007 的零件分析- 介绍拔叉ca6140 车床831007 的零件构成和功能- 对零件的工艺进行分析III.确定生产类型和毛坯- 确定拔叉ca6140 车床831007 的生产类型- 选择合适的毛坯材料IV.工艺规程设计- 选择定位基准- 制定工艺路线- 选择加工设备和工艺设备- 确定机械加工余量、工序尺寸及工时V.夹具设计- 设计拨叉831007 的夹具- 介绍夹具的设计方法和原理VI.总结- 概括拔叉ca6140 车床831007 课程设计的主要内容和成果正文：拔叉ca6140 车床831007 课程设计是一项重要的任务，它涉及到机械加工工艺和夹具设计等方面。
在完成这项任务时，我们需要对拔叉ca6140 车床831007 的零件进行分析，确定生产类型和毛坯，设计工艺规程和夹具，最后进行总结。
首先，我们需要对拔叉ca6140 车床831007 的零件进行分析。
拔叉ca6140 车床831007 是由若干个零件组成的，这些零件具有不同的功能和结构。
通过对这些零件的工艺进行分析，我们可以了解它们的加工难度和加工方法。
其次，我们需要确定拔叉ca6140 车床831007 的生产类型和毛坯。
生产类型是指产品的生产方式，它决定了产品的制造工艺和生产效率。
毛坯是指生产零件的初始材料，它对零件的加工质量和加工效率有重要影响。
接下来，我们需要设计拔叉ca6140 车床831007 的工艺规程。
工艺规程是指产品生产过程中所需的工艺步骤和工艺参数。
在设计工艺规程时，我们需要选择定位基准，制定工艺路线，选择加工设备和工艺设备，以及确定机械加工余量、工序尺寸及工时。
最后，我们需要设计拔叉831007 的夹具。
夹具是用于固定工件和刀具的工具，它对产品的加工质量和加工效率有重要影响。
831007拨叉钻φ22孔夹具设计拨叉设计说明书
工序090～100采用镗床。
工序110采用钻床。多刀具组合机床。
工序120采用铣断机床。
2选择夹具：该拨叉的生产纲领为大批生产，所以采用专用夹具。
3选择刀具：在铣床上加工的各工序，采用硬质合金铣刀即可保证加工质量。在铰孔 ，由于精度不高，可采用硬质合金铰刀。
4选择量具：两小头孔、中间孔均采用极限量规。
1确定毛坯种类：零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为大批生产，故选择铸件毛坯。查《机械制造工艺及设备设计指导手册》324页表15-5选用铸件尺寸公差等级CT9级。
2确定铸件加工余量及形状：
《机械制造工艺及设备设计指导手册》325页表15-7，选用加工余量为MA-G级，并查表15-8确定各个加工面的铸件机械加工余量，铸件的分型面的选者及加工余量如下表所示：
5其他：对垂直度误差采用千分表进行检测，对角度尺寸利用专用夹具保证，其他尺寸采用通用量具即可。
（四）机械加工余量、工序尺寸及公差的确定
1圆柱表面工序尺寸：
前面根据资料已初步确定工件各面的总加工余量，现在确定各表面的各个加工工序的加工余量如下：
加工表面
加工内容
加工余量
精度等级
工序尺寸
表面粗糙度
工序余量

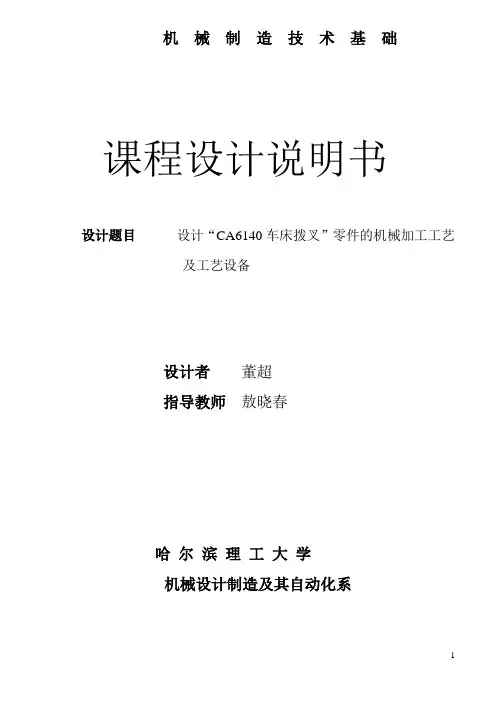

设计时间：2006.9.11~2006.9.29
设计内容：1、熟悉零件图；
2、绘制零件图（一张）；
3、绘制毛坯图（一张）；
4、编写工艺过程卡片和工序卡片（各一张）；
5、绘制夹具总装图；
6、绘制夹具零件图；
7、说明书
班级：机械03-1班
学生：董超
指导教师：敖晓春
系主任：
CA6140车床拨叉831007课程设计说明书
攀枝花学院学生课程设计题目：机械加工工艺及夹具设计学生姓名：马顺福学号：201310601089所在院（系）：________ 机械工程学院_____________ 专业：机械设计制造及其自动化班级：2013级先进制造班 ____________ 指导教师：杨光春职称: 教授2016年12月10日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目拨叉加工工艺及夹具设讣课程设计（论文）指导教师成绩评定表在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。
在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。
关键词工序，工艺，工步，加工余量，定位方案，夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc・ and call it the craft course・ In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cut ter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Keywords： The process, worker one, worker^ s step , the surplus of processing, orient the scheme , clamp strength设计零件原图|丄|0侶卜|cuA乡a5b iCCA614O±材1： 1三定：?71Q5>1UU/弐^HT2(DS与冬矛农立犬三：飞4妖» ®I eiD.iaie（图1为CA6140车床拨叉831007的CAD图）图2（图2为CA6140车床拨叉831007的proe图）目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2. 2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3、1、确定毛坯的制造形式 (5)2.3.2、基面的选择 (5)2. 3.3、制定工艺路线 (5)2. 3.4、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2、5、确定切削用量及基本工时83、夹具设计 (13)3.1、零设计任务 (13)3.2、确定毛坯的制造形式 (14)3.3、定位基准选择 (15)3.4、夹紧方案的选择 (15)3.5、定位误差分析 (15)3.6、夹具结构介绍 (15)4、参考文献 (15)1序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。
拨叉831007零件工艺规程与夹具设计说明

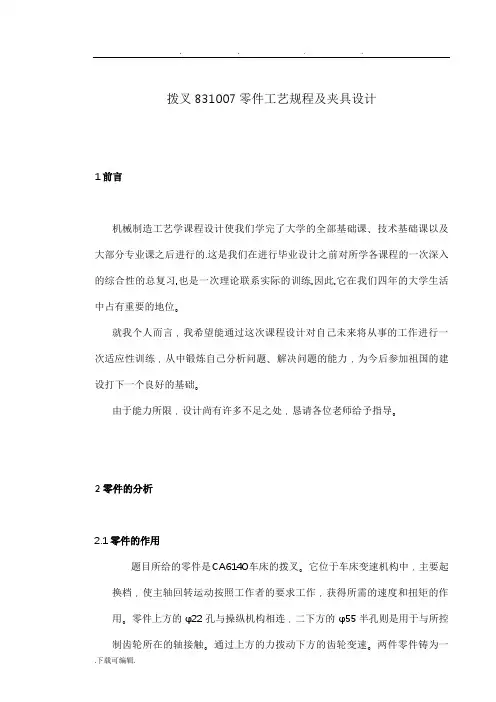

拨叉831007零件工艺规程及夹具设计1前言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的建设打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
2零件的分析2.1零件的作用题目所给的零件是CA6140车床的拨叉。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔与操纵机构相连，二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。
通过上方的力拨动下方的齿轮变速。
两件零件铸为一体，加工时分开。
2.2零件的工艺分析零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：2.2.1小头孔0.02122+-Φ以及与此孔相通的8Φ的锥孔、8M 螺纹孔 2.2.2大头半圆孔Ф4.00552.2.3拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm ，小头孔上端面与其中心线的垂直度误差为0.05mm 。
由上面分析可知，可以粗加工拨叉底面，然后以此作为粗基准采用专用夹具进行加工，并且保证位置精度要求。
再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
3 确定生产类型已知此拨叉零件的生产类型为中批量生产，所以初步确定工艺安排为：加工过程划分阶段；工序适当集中；加工设备以通用设备为主，大量采用专用工装。
拨叉831007说明书
成都理工大学《机械制造工艺学》课程设计说明书学院：应用技术学院专业：09级数控技术班级：数控三班学生姓名：沐泽学号：指导老师：2011 年 5 月 29日《机械制造工艺学》课程设计任务书题目:设计“CA604拨叉831007”零件的机械加工工艺规则及“拨叉”工艺的专用夹具内容：1. 零件图 1张2. 毛坯图 1张3. 机械加工工艺过程综合卡片 2张4. 夹具设计装配图 1张5. 课程设计说明书 1份原始资料：零件图纸一张，生产纲领为5000件/年目录1.序言 (3)2．零件的分析 (4)2.1零件的作用 (4)2.2零件的工艺分析 (4)2.2.1需要加工的表面： (4)2.2.2位置要求： (4)3. 工艺规程设计 (4)3.1 确定生产类型 (5)3.2 确定毛坯制造工艺 (5)3.2.1零件的材料： (5)3.2.2加工阶段的划分： (5)3.2.3 工序的集中和分散： (5)3.2.4 加工原则： (5)3.3 基面的选择 (5)3.3.1 粗基准选择 (5)3.3.2 精基准选择 (6)3.4制定工艺路线 (6)3.5 工艺方案的比较及分析： (7)4. 机械加工余量，工序尺寸及毛坯尺寸的确定 (7)4.1圆柱表面工序尺寸 (7)4.1.1、圆柱表面工序尺寸： (7)4.1.2、平面工序尺寸 (8)4.2 确立切削用量及基本工时 (10)5.夹具设计 (11)5.1设计主旨 (11)5.2定位元件选择 (11)5.3 夹紧装置的选择及夹紧力的确定 (11)5.4夹具设计及操作的简要说明 (12)6. 课程设计的体会 (12)7参考文献 (12)1. 序言机械制造工艺学课程是一门专业性很强的课程，是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。
这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。
包含了很多实际生产中切切实实要用到的知识，可它带有很强的文科性质，需要我们在学习过程中战胜枯燥乏味，积极努力的学习，否则即使学完后也是一无所获。
CA6140拨叉说明书
修改后的加工工艺路线见表§3-1。
序号
工序内容
定位基准
简要说明
铸造
时效
涂底漆
10
粗铣φ25H7孔两端面
φ25H7孔端面
先加工基准面
20
精铣φ25H7孔两端面
经上所述，按入体原则确定工序各工步的工序尺寸及公差，精铰φ25（+0.021/0）mm；粗铰φ24.94（+0.052/0）mm；扩孔φ24.8（+0.084/0）mm；钻孔φ23（+0.21/0）mm。
2.工序70（粗铣M22X1.5螺纹孔端面）
查表2.63，得粗加工余量Z为4mm。已知螺纹孔顶面的总余量ZN总为4mm。故精加工余量为0mm。
φ25H7孔端面和φ25H7孔内表面
70
粗铣M22X1.5螺纹孔端面
φ25H7孔左端面、内表面和φ60H12孔内表面
80
粗铣、半精铣槽所在的端面
φ25H7孔端面和φ25H7孔内表面
90
粗铣、半精铣16H11的槽
φ25H7孔端面和φ25H7孔内表面
100
精铣槽所在的端面
φ25H7孔端面和φ25H7孔内表面
精铣φ60H12孔两底面
φ25H7孔端面和φ25H7孔内表面
提高工艺基准精度
160
钻20.5垂直于φ25H7通孔
φ25H7孔端面和φ25H7孔内表面
工序分散，平衡节拍
170
攻M22×1.5螺纹
φ25H7孔端面和φ25H7孔内表面
次要表面在后面加工
CA6140车床拨叉(831007型号)零件总毛坯图阶段计算说明书
一、 确定零件的生产类型零件的年产纲领可按下式计算11N Qm b （+a%）(+%）----------（2-1） 式中 N ——零件的生产纲领（件/年） Q ——产品的年产量（台、辆/年）M ——每台（辆）产品中该零件的数量（件/台、辆） a%——备品率，一般取2%~4% b%——废品率，一般取0.3%~0.7%结合生产实际，备品率a%和废品率b%分别取2%和0.3%，则年产钢领 N=7500台/年×1件/年×（1+2%）×（1+0.3%）=7672.95件/年拨叉重量为1kg ，查表2-2知，拨叉属轻型零件；由表2-3知，该拨叉的生产类型为大批生产。
表2-2 不同机械产品的零件质量型别表表2-3机械加工零件生产类型的划分二、确定零件的毛坯尺寸公差和机械加工余量1.按第五章第一节《铸件尺寸公差与机械加工余量（摘自GB/T6414-1999）》确定①求最大轮廓尺寸根据零件图计算轮廓尺寸，长l60mm，宽73mm，高50mm，故最大轮廓尺寸为l60mm。
②选取公差等级CT 由表2-8（1），铸造方法按机器造型、铸件材料按灰铸铁，得公差等级CT范围8～12级，取为10级。
③求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，查表2-8（3），其中公差带相对于基本尺寸按对称分布。
④求机械加工余量等级由表2-8（5），铸造方法按机器造型、铸件材料按灰铸铁，得机械加工余量等级范围E～G级，取为F级。
⑤求RMA（要求的机械加工余量）对所有加工表面取同一个数值，由表2-8（4）查最大轮廓尺寸为160mm、机械加工余量等级为F级，得RMA数值为1.5mm。
⑥求毛坯基本尺寸φ8孔和M8螺纹孔较小，铸成实心；拨插头上表面属单侧加工，应由式R=F+RMA+CT/2=50+1.5+2.8/2=52.9mmφ22孔属内腔加工，应由式R＝F-2RMA-CT/2＝22-2×1.5-2.4/2=17.8mm求出。
CA6140车床拨叉831007工艺规程及钻
CA6140车床拨叉831007工艺规程及钻1. 引言车床拨叉是CA6140车床上的重要工艺之一，它的设计和制造质量直接关系到零件加工的精度和效率。
本文档旨在描述CA6140车床拨叉831007的工艺规程及钻，帮助操作员正确使用拨叉，并提高生产效率。
2. 拨叉831007的结构和特点拨叉831007是CA6140车床上的一种拨叉，它由两个固定在主轴上的异形齿轮组成。
拨叉在工作时会与移动的齿轮接触，将其转动到所需的位置。
拨叉831007具有以下特点：•结构简单，易于制造和安装；•耐磨性能好，使用寿命长；•操作简便，可靠性高。
3. 工艺规程及钻3.1 工艺规程3.1.1 原材料准备拨叉831007的主要材料是高硬度合金钢。
在制造拨叉831007之前，需要准备符合要求的原材料，并对其进行化学成分检测以确保质量符合标准要求。
3.1.2 材料加工将原材料切割成符合拨叉831007尺寸要求的坯料。
然后，进行车削、刨削、铣削等加工工序，将坯料加工成最终的拨叉831007零件。
3.1.3 热处理对加工完成的拨叉831007进行热处理，以提高其硬度和耐磨性能。
热处理工艺包括淬火、回火等步骤，具体参数根据材料性质和要求进行调整。
3.1.4 表面处理对热处理后的拨叉831007进行表面处理，以提高其外观质量和耐腐蚀性能。
表面处理工艺可以包括研磨、抛光、电镀等。
3.2 钻孔工艺拨叉831007上通常需要加工一些孔洞，用于安装和连接其他零件。
钻孔是其中一种常见的加工方式。
3.2.1 钻孔前准备在进行钻孔之前，需要进行以下准备工作： - 确定钻孔位置和尺寸； - 安装合适的钻头； - 调整工件和车床的位置，保证钻孔过程中的稳定性。
3.2.2 钻孔操作步骤按照以下步骤进行钻孔操作： 1. 将工件固定在车床上，并调整好工件和钻头的相对位置；2. 打开车床电源，启动钻头；3. 缓慢下压钻头，开始钻孔，注意稳定力和进给速度；4. 监测钻孔过程中的转速和进给速度，保证加工质量； 5. 完成钻孔后，逐渐抬起钻头，断开电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学机械课程设计说明书课程名称：机械课程设计作业题目：拨叉机械加工工艺规程及夹具设计专业：机械设计制造及其自动化班级：08机3姓名：韩佳真学号：200803010302指导教师：杨文生2011 年 3月 4 日目录设计清单 (03)设计内容 (03)原始资料 (03)一、零件分析 (04)（一）零件的作用 (04)（二）零件的工艺分析 (04)二、工艺规程设计 (05)（一）确定毛坯制造形式 (05)（二）基面的选择 (05)（三）制定工艺路线 (06)（四）机械加工余量、工序尺寸及毛坯尺寸的确定 (08)三、确定切削用量及基本工时 (10)四、夹具设计 (15)（一）任务的提出 (15)（二）定位方案及定位装置的设计计算 (15)（三）夹紧方案及装置的设计计算 (18)参考文献 (21)设计清单：1、零件图 1张2、零件毛坯图1张3、机械加工工艺过程综合卡片1套4、夹具设计1套5、课程设计说明书1套设计内容：（1）画零件图（2）绘制毛坯图（3）填写机械加工工艺过程综合卡片（4）选择夹具设计方案（5）绘制某一工序夹具草图及零件图（6）编写课程设计说明书原始资料：拨叉零件图831007，生产纲领为5000件/年。
一、零件分析(一) .零件的作用题目所给的零件是CA6140车床的拨叉，它位于车床变速机构中，主要起换挡，使主轴回转运动按工作者的要求工作，获得所需的速度和扭矩的作用。
零件上方的φ22孔语操作机构相连，下方的φ55半孔则是用于所控制齿轮所在的轴接触。
通过上方的力波动下方的齿轮变速。
两件铸为一体，加工时分开。
（二）.零件的工艺分析零件的材料为HT200，灰铸铁的生产工艺简单，铸造性能优良，但塑性较差、脆性高，和适合磨削，为此以下是拨叉需要加工表面以及加工表面之间的位置要求。
需要加工的表面：1.小孔的上端面、大孔的上下端面；2.小头孔φ22mm以及与此孔相通的φ8mm的锥孔、M8螺纹孔；3.大头半圆孔φ55mm；位置要求：小头孔上端面与小头空中心线的垂直度误差为0.05mm，打孔的上下断面与小头孔的中心线的垂直度误差为0.07mm。
由上面分析可知，可以粗加工拨叉底面，然后依次作为粗基准，采用专用夹具进行加工，并且保证位置精度要求。
再根据加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规加工工艺均可保证。
二、工艺规程设计（一）.确定毛坯的制造形式零件材料为HT200，考虑到零件在机床运行过程中所受冲击不大，零件架构又比较简单，生产类型为大批生产，故选用铸件毛坯。
选用铸件尺寸公差等级CT9级，一直此拨叉零件的生产纲领为5000件/年，零件的质量是1.0Kg/个，科确定该批拨叉生产类型为大批生产，所以初步确定工艺安排为：加工过程工序划分阶段：工序适当集中，加工设备以通用设备为主，大量采用专用工装。
（二）.基面的选择基面的选择是工艺规程设计中的重要工作之一。
基面的选择的正确与合理，可以是加工质量得到保证，生产效率得以提高。
否则，加工工艺过程中会问题百出，更有甚者，还会造成大批报废，使生产无法正常经行。
1.粗基准的选择：一零件的底面位置要定位粗基准，以两个小头孔外援表面为辅助粗基准。
这样可以达到限制五个自由度，再加上垂直的一个机械加紧，就可以达到完全定位。
2.精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，一粗加工后的底面为主要的定位精基准，以两个小头孔内圆柱便面为辅助精基准。
当设计基准河工序基准不重合时，应该进行尺寸换算，这在以后还要专门的计算，此处不再重复。
（三）.制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状。
尺寸精度及位置精度等技术要求能得到合理的保证。
在声场工龄一确认为大批生产的条件下，可以考虑采用万能行机床配以专用夹具，并尽量使工序集中来提高生产率。
除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
1.工艺路线方案一工序1. 粗铣φ40mm孔两头的端面.工序2. 钻,铰φ22mm孔至图样尺寸.工序3. 粗镗中间孔上端面至26mm,周径至φ71mm;粗镗中间孔下端面至22mm;工序4. 精镗中间孔上端面至21mm,周径至φ73+0.5 0mm;精镗中间孔下端面至20-0.07-0.21mm.工序5. 粗镗,半精镗φ55mm孔至图样尺寸.工序6. 钻φ8的锥销孔到一半,然后与轴配做钻通,在钻M8mm 的螺纹孔,攻螺纹孔.工序7. 精铣两头孔端面至50mm工序8. 铣断.工序9.去毛刺工序10.终检.2工艺路线方案二工序1.粗铣φ40mm孔两头的端面, 精铣φ40mm孔两头的端面至图样尺寸.工序3.粗镗,半精镗φ55mm孔至图样尺寸.工序4. 精镗φ73mm孔的上下端面至图样尺寸.工序5.钻、铰φ22mm孔至图样尺寸.工序6.钻M8螺纹孔,钻φ8的锥销孔到一半,攻螺纹孔.工序7.铣断保证图样尺寸.工序8.去毛刺工序9.终检.3.工艺方案的比较与分析上述两个工艺方案的特点在于: 方案一在加工三个面时都是用φ22mm孔的中心轴线来定位这样很容易就可以保证其与三个面的位置度要求，这样也体现了基准重合原则。
方案二先加工完φ22mm的孔有垂直度要求的前面在加工孔.而方案一恰恰相反,先加工完φ22mm的孔,再以孔的中心轴线来定位,加工完与之有垂直度要求的三个方面.方案二的装夹次数少,但在加工φ22mm孔的时候,最多只能保证一个面定位面与之的垂直度要求.其他两个面很难保证。
因此，此方案有很大的弊端。
其他的工序尤为平常简单，不必具体讨论，这样比较得一下工艺方案：工序1. 粗铣两头孔上端面至54.5mm工序2. 粗铣两端孔下端面至51mm工序3. 钻两头孔至20mmmm工序4. 精铰两端孔至22+0.021工序6. 粗镗中间孔下端面至26mm，周径至71mm，粗镗中间孔上端面至22mm工序7. 粗镗中间孔直径至53mmmm，精镗中间孔工序8. 精镗中间孔下端面至21mm周径至73+0.5mm.上端面至20-0.07-0.21工序9. 精镗中间孔直径至55+0.4mm工序10. 钻直径为φ8mm的锥销孔工序11. 钻直径为φ6.8mm的螺纹底孔工序12. 攻丝工序13. 铣断工序14. 去毛刺工序15. 终检(四)．机械加工余量、工序尺寸及毛坯尺寸的确定ＣＡ６１４０车床拨叉”零件材料为ＨＴ２００，毛坯重量为１ｋｇ,生产类型为大批生产，采用砂型铸造毛坯。
根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1.外圆表面（φ40mm及φ73mm外表面）考虑到此表面为非加工表面，其精度为在为铸造ＣＴ９即可。
又因为它们是对称的两个零件最后还在需铣断，故对φ40mm的轴线的尺寸偏差为120＋1.25的范围内。
－2.两小孔φ220.21mm毛坯为实心，两孔精度要求介于ＩＴ７～ＩＴ８之间，参照《切屑用量加工简明手册》确定工序尺寸及余量：钻孔：φ20mm ２Ｚ＝20mm铰孔；φ22+0.21mm ２Ｚ＝2mm3.中间孔（φ55mm及φ73mm）中间孔尺寸相对较大可以铸造，根据机械制造工艺手册和可知：孔的毛坯为φ49mm，φ73mm的孔是在φ55mm孔的基础上镗削加工得到，其轴向尺寸上下表面为33.5mm，由于对轴向尺寸要求不高，科直接铸造得到，参照《切屑用量加工简明手册》确定φ73mm工序尺寸及余量：粗镗：φ71mm Z1=6 mm Z2=5mm精镗：φ73mm Z=1mm参照《切屑用量加工简明手册》确定φ55mm工序尺寸及余量：粗镗：φ53mm 2Z=4mm精镗：φ55mm Z=1mm4.螺纹孔及锥销孔两孔都为实体参照《切屑用量加工简明手册》确定钻φ8mm圆柱销孔及φ8mm 圆柱销孔及螺纹攻丝。
5.铣断6.去毛刺7.终检三、确定切削用量及基本工时工序1. 粗铣上端面至54.5mm(1)计算切削用量：采用高速钢齿三面刃铣刀D=45mm，Z=4，f=0.14-0.24mm/r, v=0.45m/s=27m/min,（文献4表13-5，文献1表8-98、8-99）则n s=1000v/πD=1000*27/45π=190 r/min(2)选X52K立式铣床,由其参数校验得取n=190r/min （文献2表2.2.1、4.2-36）所以实际铣削速度是v=π*45*190/1000=26.8 mm/minf m =f*n*z=0.15*4*190=114 mm/min查机床说明书，选用f m=100mm/min基本时间t m=l+l1+l2/f m =0.45 min其中l1=3mm l2=2mm(3)校验机床功率查《简明手册》Pcc=1.5kw,而机床所能提供功率为Pcm>Pcc。
故校验合格。
工序2. 粗铣两端孔下端面到51mmf=0.14-0.24mm/r , v=0.45m/s, D =45mm , Z=4（文献4表13-5，文献1表8-98、8-99）选X52K立式铣床,则n s=1000v/πD=1000*27/45π=190r/min取n=190r/min （文献2表2.2.1、4.2-36）所以实际铣削速度是v=π*45*190/1000=26.8mm/minf m =f*n*z=0.15*4*190=114mm/min基本时间t m=L/f m =0.252 min工序3. 钻两端孔至φ21.8mmf=0.39-0.47mm/r , v=18m/min, D =21.8mm。
