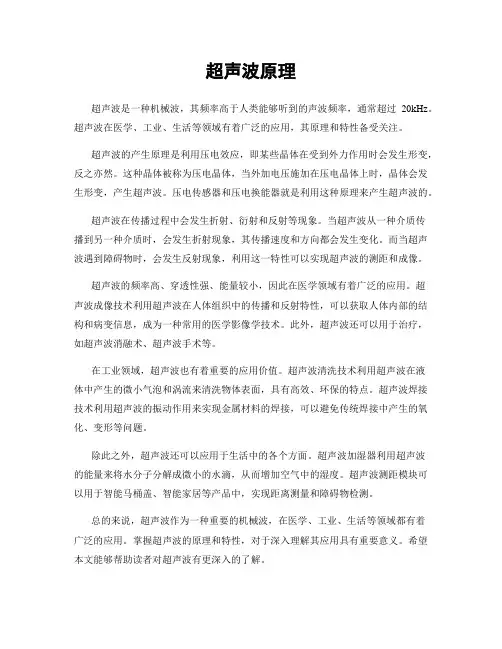

超声波技术原理.
超声波模块程序详解
int Trigpin = 7; //定义模块触发引脚 int Echopin = 5; //定义模块接收引脚 float Distance; //定义距离变量 void setup() { pinMode(Echopin,INPUT) ; pinMode(Trigpin,OUTPUT); Serial.begin(9600);//启动串口功能 } void loop() { Distance = Measurement();//调用测量函数，将采得的值给变量Distance Serial.print(Distance);//在端口输出距离 Serial.println("cm");//输出单位，并换行 delay(2000); } float Measurement() { float distance;//定义一个局部变量 digitalWrite(Trigpin,LOW); //初始化触发引脚 delayMicroseconds(2); digitalWrite(Trigpin,HIGH);//给触发引脚一个信号，使模块发出声波 delayMicroseconds(10); digitalWrite(Trigpin,LOW);//结束声波信号 distance = (pulseIn(Echopin,HIGH)*17)/1000;//计算距离 return distance;//将算得的距离返回给变量distance }
伺服舵机+超声波模块 #include
超声波焊接原理和应用
超声波焊接原理： 超声波焊接是熔接热塑性塑料制品的高科技技术，各种热塑性胶件均可使用超声波熔接处理，而不需加溶剂，粘接剂或其它辅助品。 其优点是增加多倍生产率，降低成本，提高产品质量及安全生产。 超声波塑胶焊接原理是由发生器产生20KHz(或15KHz)的高压、高频信号，通过换能系统，把信号转换为高频机械振动，加于塑料制品工件上，通过工件表面及在分子间的磨擦而使传递到接口的温度升高，当温度达到此工件本身的熔点时，使工件接口迅速熔化，继而填充于接口间的空隙，当震动停止，工件同时在一定的压力下冷却定形，便达成完美的焊接。 新型的15KHz超声波塑胶焊接机，对焊接较软的PE、PP材料，以及直径超大，长度超长塑胶焊件，具有独特的效果，能满足各种产品的需要，能为用户生产效率以及产品档次贡献。 超声波焊接工艺： 一、超声波焊接： 以超声波超高频率振动的焊头在适度压力下，使二块塑胶的结合面产生磨擦热而瞬间熔融接合，采用合适的工件和合理的接口设计，可达到水密及气密，并免除采用辅助品带来的不便，实现高效清洁的焊接焊接强度可与本体媲美。 二、铆焊法： 将超声波超高频率振动的焊头，压着塑胶品突出的梢头，使其瞬间发热融成为铆钉形状，使不同材质的材料机械铆合在一起。三、埋植： 借着焊头之传导及适当压力，瞬间将金属零件(如螺母、螺杆等)挤入预留的塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。
一、超声波塑料焊接的相容性和适应性： 热塑性塑料，由于各种型号性质不同，造成有的容易进行超声波焊接，有的不易焊接；下表中黑方块的表示两种塑料的相容性好，容易进行超声波焊接；圆圈表示在某些情况下相容，焊接性能尚可；空格表示两种塑料相容性很差，不易焊接。 注意：表中所列仅供参考,因为熟知的变化可导致结果略有差异.
超声波切割机工作原理
超声波切割机工作原理标准化管理部编码-[99968T-6889628-J68568-1689N]
超声波切割机 一、概述超声波切割机的原理与传统意义上的切割完全不同。它是利用超声波的能量，将被切割材料的局部加热熔化，从而达到切割材料的目的。所以超声波切割不需要锋利的刃口，也不需要很大的压力，不会造成被切割材料的崩边、破损。同时，由于切割刀在做超声波振动，摩擦阻力特别小，被切割材料不易粘在刀片上。这对粘性和弹性材料、冰冻材料，如食品，橡胶等，或不便加压力的物体切割，特别有效。超声波切割还有一个很大的优点，就是它在切割的同时，在切割部位有熔合作用。切割部位被完美地封边了，可防止被切割材料组织的松散（如纺织材料飞边）。超声波切割机的用途还可以扩展，如挖孔，铲挖，刮漆，雕刻，分条等等。 二、基本结构和特点超声波切割机是利用波能量进行切割加工的一类设备，它最大的特点是切割不用刃口。或者说，不用传统意义上的刃口。传统的切割是利用带有锋利刃口的刀具，压向被切割材料。此压力集中在刃口处，压强就非常大，超过了被切割材料的剪切强度，材料的分子结合被拉开，就被割断了。由于材料是被强大的压强硬性拉开的，所以切割刀具刃口就应该非常锋利，材料本身还要承受比较大的压力。对软性、有弹性的材料切割效果不好，对粘性材料困难更大。基本构成是超声波换能器、变幅杆、切割刀（工具头），驱动电源。超声波驱动电源将市电转换成
高频高电压交流电流，输给超声波换能器。超声波换能器其实就相当于一个能量转换器件，它能将输入的电能转换成机械能，即超声波。其表现形式是换能器在纵向作来回伸缩运动。伸缩运动的频率等同于驱动电源供出的高频交流电流频率。变幅杆的作用一是固定整个超声波振动系统，二是将换能器的输出振幅放大。切割刀（工具头）一方面进一步放大振幅，聚焦超声波。另一方面是输出超声波，利用切割刀的类似刃口，将超声波能量集中输入到被切割材料的切割部位。该部位在巨大超声波能量的作用下，瞬间软化、熔化，强度大大下降。此时，只要施加很小的切割力，就可达到切割材料的目的。类似于常规切割，所需要的基本的构件是切刀和砧板，超声波切割机也由有两种基本结构。根据超声波施加位置的不同，我们不妨可以把它分成超声波切刀式切割机和超声波砧板式切割机。超声波切刀式切割机是直接将超声波能量加载到切刀上，切刀就变成一把带有超声波的切刀。在切割材料时，材料主要是被超声波能量软化和熔化的，切刀的刃口只是起到切缝定位、超声波能量输出、分隔材料的作用。这种切割方式适用于粗、厚、长等不方便设置砧板的材料的切割。超音波切割机适用于：如炼胶机输出的生胶分切、管子切割、冻肉、糖果、巧克力切割、印刷线路板、工业、首饰业、塑料制品加工、食品加工、印刷工业、汽车工业天然纤维分割（可分细线路）、合成纤维深挖（多层电路切断）、塑料外壳加工、薄的人造树脂括漆（适合大面积）所有型式的纸张和底胶片原产地（中国）或手持式切割机等等。完。
基于51单片机的超声波测距系统
基于51单片机的超声波测距系统 贾源 完成日期：2011年2月22日
目录 一、设计任务和性能指标 (3) 1.1设计任务 (3) 1.2性能指标 (3) 二、超声波测距原理概述 (4) 2.1超声波传感器 (5) 2.1.1超声波发生器 (5) 2.1.2压电式超声波发生器原理 (5) 2.1.3单片机超声波测距系统构成 (5) 三、设计方案 (6) 3.1AT89C2051单片机 (7) 3.2超声波测距系统构成 (8) 3.2.1超声波测距单片机系统 (9) 图3-1：超声波测距单片机系统 (9) 3.2.2超声波发射、接收电路 (9) 图3-1：超声波测距发送接收单元 (10) 3.2.3显示电路 (10) 四.系统软件设计 (11) 4.1主程序设计 (11) 4.2超声波测距子程序 (12) 4.3超声波测距程序流程图 (13) 4.4超声波测距程子序流程图 (14) 五.调试及性能分析 (14) 5.1调试步骤 (14) 5.2性能分析 (15) 六.心得体会 (15) 参考文献 (16) 附录一超声波测系统原理图 (18) 附录二超声波测系统原理图安装图 (19) 附录三超声波测系统原理图PCB图 (20) 附录四超声波测系统原理图C语言原程序 (21) 参考文献 (26)
一、设计任务和性能指标 1.1设计任务 利用单片机及外围接口电路(键盘接口和显示接口电路)设计制作一个超声波测距仪器，用LED数码管把测距仪距测出的距离显示出来。 要求用Protel 画出系统的电路原理图，印刷电路板，绘出程序流程图，并给出程序清单。 1.2性能指标 距离显示：用三位LED数码管进行显示（单位是CM）。 测距范围：25CM到 250CM之间。误差：1%。
超声波换能器工作原理
2、超声波换能器的工作原理 (1) 超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压 电陶瓷式。电源输出到 超声波发生器，再到超声波换能器，一般还要经过 超声波导出、接收 装置就可以产生超声波了。 (2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出 电缆，其特征在于它还包括阵列接收器， 它由引出电缆、换能器、金属圆环、橡胶垫圈组成。 (3) 超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料 的压电效应将电信号转换为机械振动 ?超声波换能器是一种能量转换器件，它的功能是将输 入的电功率转换成机械功率(即超声波)再传递出去，面它自身消耗很少的一部分功率。 超声波换能器的种类：可分为压电换能器、 夹心换能器、柱型换能器、倒喇叭型换能器等等。 40kHZ 超声波发射/接收电路综述 40kHZ 超声波发射电路 ⑴ 10kHz 因声波发射器］1 ) 40kHZ 超声波发射电路之一，由 F1~F3三门振荡器在F3的输出为40kHZ 方波，工作 频率主 要由C1、R1和RP 决定，用RP 可调电阻来调节频率。 F3的输出激励换能器 T40-16 的一端和反向器 F4, F4输出激励换能器 T40-16的另一端，因此，加入 F4使激励电压提高 了一倍。电容 C3、C2平衡F3和F4的输出，使波形稳定。电路中反向器 F1~F4用CC4069 六反向器中的四个反向器，剩余两个不用(输入端应接地)。电源用 9V 叠层电池。测量F3 输出频率应为40kHZ ± 2kHZ 否则应调节 RR 发射超声波信号大于 8m 。 40kHZ 超声波发射电路 ⑵ 1615? F 100 — ^500 T40-16
超声波检测技术及应用
超声波检测技术及应用 刘赣 （青岛滨海学院，山东省青岛市经济开发区266000） 摘要：无损检测(nondestructive test)简称NDT。无损检测就是不破坏和不损伤受检物体，对它的性能、质量、有无内部缺陷进行检测的一种技术。本文主要讲的是超声波检测（UT）的工作原理以及在现在工业中的应用和发展。 关键词：超声波检测；纵波；工业应用；无损检测 1.超声波检测介绍 1.1超声波的发展史 声学作为物理学的一个分支, 是研究声波的发生、传播、接收和效应的一门科学。在1940 年以前只有单晶压电材料, 使得超声波未能得到广泛应用。20 世纪70 年代, 人们又研制出了PLZT 透明压电陶瓷, 压电材料的发展大大地促进了超声波领域的发展。声波的全部频率为10- 4Hz～1014Hz, 通常把频率为2×104Hz～2×109Hz 的声波称为超声波。超声波作为声波的一部分, 遵循声波传播的基本定律, 1.2超声波的性质 1）超声波在液体介质中传播时，达到一定程度的声功率就可在液体中的物体界面上产生强烈的冲击（基于“空化现象”）。从而引出了“功率超声应用技术“例如“超声波清洗”、“超声波钻孔”、“超声波去毛刺”（统称“超声波加工”）等。2）超声波具有良好的指向性 3）超声波只能在弹性介质中传播，不能再真空中传播。一般检测中通常把空气介质作为真空处理，所以认为超声波也不能通过空气进行传播。 4）超声波可以在异质界面透射、反射、折射和波型转化。 5）超声波具有可穿透物质和在物质中衰减的特性。 6）利用强功率超声波的振动作用，还可用于例如塑料等材料的“超声波焊接”。 1.2超声波的产生与接收 超声波的产生和接收是利用超声波探头中压电晶体片的压电效应来说实现的。由超声波探伤仪产生的电振荡，以高频电压形式加载于探头中压电晶体片的两面电极上时，由于逆压电效应的结果，压电晶体片会在厚度方向上产生持续的伸缩变形，形成了机械振动。弱压电晶体片与焊件表面有良好的耦合时，机械振动就以超声波形式传播进入被检工件，这就是超声波的产生。反之，当压电晶体片收到超声波作用而发生伸缩变形时，正压电效应的结果会使压电晶体片两面产生不同极性的电荷，形成超声频率的高频电压，以回波电信号的形势经探伤仪显示，这就是超声波的接收。 1.3超声波无损检测的原理 超声波探伤仪的种类繁多，但在实际的探伤过程，脉冲反射式超声波探伤仪应用的最为广泛。一般在均匀的材料中，缺陷的存在将造成材料的不连续，这种
超声波模块实验报告
超声波模块编程控制 实验报告 院、系机械与电气工程学院 专业班级机械125班第五组 姓名李泉军同组人赵凯,徐思琪,郭明开,韦耀辰
实验日期2014 年11 月21 日 一、实验原理 通过超声波发射装置发出超声波，根据接收器接到超声波时的时间差就可以知道距离了。这与雷达测距原理相似。超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。（超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2） 二、超声波工作原理简介 (1) 采用IO口TRIG触发测距，给至少10us的高电平信号; (2)模块自动发送8个40khz的方波，自动检测是否有信号返回； (3)有信号返回，通过IO口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。测试距离=(高电平时间*声速(340M/S))/2; 本模块使用方法简单,一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,方可算出距离.如此不断的周期测,即可以达到你移动测量的值
三、系统硬件电路图及实物照片 超声波测距电路图 显示距离10cm
四、系统软件程序流程图及程序清单
N Y Y Y N N Y Y 程序清单： //晶振9.6MHZ ，默认8分频，计时步距8/9.6=0.833333us #include
超声波的原理与应用
新疆大学课程大作业 题目：超声波的原理与应用姓名：xx xx 学院：电气工程学院 专业：电气工程及其自动化班级：电气xx-x班 完成日期：2012年11月27日
超声波的原理与应用 概述： 超声波是一种机械波。声的发生是由于发声体的机械振动，引起周围弹性介质中质点的振动由近及远的传播，这就是声波。人耳所能听闻的声波其频率在20～20000Hz之间，频率在20～20000Hz以外的声波不能引起声音的感觉。频率超过20000Hz的叫做超声波，频率低于20Hz的叫做次声波。超声波的频率可以高达911Hz，而次声波的频率可以低达9-8Hz。 早在1830年，F·Savart曾用齿轮，第一次产生24000HZ的超声，1876年F·Galton用气哨产生30000Hz 的超声。1912年4月10日，泰坦尼克号触冰山沉没，引起科学界注意，希望可以探测到水下的冰山。直到第一次世界大战中，德国大量使用潜艇，击沉了协约国大量舰船，探测潜艇的任务又提到科学家的面前[1]。当时的科学家郎之万和他的朋友利用当时已出现的功率很大的放大器和石英压电晶体结合起来，能向水下发射几十千赫兹的超声波，成功的将超声波应用到实际中。 现在，超声波测试把超声波作为一种信息载体，它已在海洋探测与开发、无损检测、医学诊断等领域发挥着不可取代的独特作用。例如：在海洋应用中，超声波可以用来探测鱼群和冰山，可以用于潜艇导航或传送信息、地形地貌测绘和地质勘探等。在检测中，利用超声波检测固体材料内部缺陷、材料尺寸测量、物理参数侧量等。在医学中，可以利用超声波进行人体内部器官的组织结构扫描和血流速度的测量等。 超声波工作原理 这次做机器人用到了超声波，才开始看它的工作原理，感觉还很简单，但是调试到最后，发现了很多问题，该碰到的都碰到了。赶紧写出来分享给大家。 先把超声波的工作原理贴出来：
压电式超声波发生器原理
由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人研制上也得到了广泛的应用。下面为大家介绍超声波测距原理是什么。 超声波测距原理 1、超声波发生器 为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。目前较为常用的是压电式超声波发生器。 2、压电式超声波发生器原理 压电式超声波发生器实际上是利用电晶体的谐振来工作的。超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。 3、超声波测距原理 超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2 。这就是所谓的时间差测距法。 超声波测距的原理是利用超声波在空气中的传播速度为已知，测量声波在发射后遇到障碍物反射回来的时间，根据发射和接收的时间差计算出发射点到障碍物的实际距离。由此可见，超声波测距原理与雷达原理是一样的。 测距的公式表示为：L=C×T 式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为发射到接收时间数值的一半)。 对于超声波测距精度要求达到1mm时，就必须把超声波传播的环境温度考虑进去。例如当温度0℃时超声波速度是332m/s, 30℃时是350m/s，温度变化引起的超声波速度变化为18m/s。若超声波在30℃的环境下以0℃的声速测量100m距离所引起的测量误差将达到5m，测量1m误差将达到5cm。
超声波测距电路图
超声波测距电路图超声波测距电路原理和制作 由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上也得到了广泛的应用。为了使移动机器人能自动避障行走，就必须装备测距系统，以使其及时获取距障碍物的距离信息（距离和方向）。本文所介绍的三方向（前、左、右）超声波测距系统，就是为机器人了解其前方、左侧和右侧的环境而提供一个运动距离信息。 二、超声波测距原理 1、超声波发生器 为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。目前较为常用的是压电式超声波发生器。 2、压电式超声波发生器原理
压电式超声波发生器实际上是利用压电晶体的谐振来工作的。超声波发生器内部结构如图1所示，它有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两电极间未外加电压，当共振板接收到超声波时，将压迫压电晶片作振动，将机械能转换为电信号，这时它就成为超声波接收器了。 3、超声波测距原理 超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2 图1 超声波传感器结构 这就是所谓的时间差测距法。< 三、超声波测距系统的电路设计 图2 超声波测距电路原理图 本系统的特点是利用单片机控制超声波的发射和对超声波自发射至接收往返时间的计时，单片机选用8751，经济易用，且片内有4K的ROM，便于编程。电路原理图如图2所示。其中只画出前方测距电路的接线图，左侧和右侧测距电路与前方测距电路相同，故省略之。
超声波热量表原理及应用
一、超声波热量表原理： 1、基本原理： 热量表是将一对温度传感器分别安装在通过载热流体的上行管和下行管 号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量 热水所提供的热量与热水的进回水温差及热水流量成正比例关系。热水流量采用声波时差法原理进行测量，进回水温度则通过铂电阻温度计测量。热能表积算仪将热水流量和进回水温度进行数据运算处理，最后得出所消耗掉的热量，单位为 kWh 、 MWh、MJ 或 GJ。
2、 计算方法： a 、焓差法（依据供回水温度、流量对水流时间进行积分来计算） Q =∫q m ×?h ×d τ=∫ρ×q v ×??×d ττ1 τ0τ1τ0 Q ：系统释放或吸收的热量； q m ：水的质量流量 q v ：水的体积流量 ?? ：供水和回水温度的水的焓值差 b 、热系数法（根据供回水温差、水的累积流量） Q =∫k ×?θ×dv v0 v1 K=ρ???θ V :水的体积 ?θ：供水和回水的温差 k ：热系数 （具体密度及焓的取值参见GB/T 32224-2015附录A ） 二、 超声波热量表的选用 1、 机械部分 a 、热量表外形尺寸选用：热量表公称口径；公称压力；热量表全长、热量表计算器长度、高度、计算器高度、表接螺纹、流量计表体材质等。保证热量表可以正确安装在设备无干涉、且后期检修方便。 b 、热量表技术数据选用：包含热量表的最小流量、最大流量、过载流量、热量表温度围、公称流量下的压力损失、最大温差、最小温差、测算精度、热量表防护等级等。 2、 电气及软件部分 热量表供电方式：一般为24V 和230V （具体参见说明书）。 温度传感器类型、传感器导线长度（严禁自行加长、截短或更换导线）、热量表的通讯方式及通讯接口、流量计计量周期、用户M-Bus 抄表系统、
专题实验-超声波测试原理及应用
实验一、超声波的产生与传播 实验方案 1. 直探头延迟的测量 参照附录A 连接JDUT-2型超声波实验仪和示波器。超声波实验仪接h 直探头，并把探 头放在CSK-IB 试块的正面，仪器的射频输出与示波器第1通道相连，触发与示波器外触发 相连，示波器采用外触发方式，适半设置超声波实验仪衰减器的数值和示波器的电圧范用与 时间范闱，使示波器上看到的波形如图1.7所示。 在图1.7中，S 称为始波，t 0对应于发射超声波的初始时刻；Bl 称为 图1.7 直探头延迟的测虽 试块的1次底面回波，h 对应于超声波传播到试块底面，并被发射回来后，被超声波探头接 收到的时刻，因此h 对应于超声波在试块内往复传播的时间：B 2称为试块的2次底面冋波, 它対应于超声波在试块内往复传播到试块的上表面后，部分超声波被上表面反射，并被试块 底面再次反射，即在试块内部往复传播两次后被接收到的超声波。依次类推，右3次、4次 和多次底面反射回波。 从示波器上读出传播h 和t2,则直探头的延迟为 (1-6) 2. 脉冲波频率和波长的测量 调节示波器时间范闱，使试块的1次底面回波出现在示波屏的中央，脉冲波的振幅小于 IVO 测量两个振动波峰之间的时间间隔，则得到一个脉冲周期的振动时间t,则脉冲波的频 率为^1/t ：已知铝试块的纵波声速为6.32InInUS,贝IJ 脉冲波在铝试块中的波长为l=6.32t β 3. 波型转换的观察与测最 号时间范悅改变探头的入射角，并在改变的过程中适当移动探头的位宜，使每一个入射角 对应的R 2圆弧面的反射回波最 人。則在探头入射角由小变人的过 程中，我们町以先后观察到回波 B 1. B 2和B3;它们分别对应于纵 波反射回波、横波反射回波和表面 波反射回波。 让探头靠近试块背而，通过调节入 射角调，使能够同时观测到回波 BI 和（如图1.9）,且它们的幅 度基本相等：再让探头逐步靠近试 块正面,则又会在Bl 前面观测到一个回波bl ， 参照附录B 给出铝试块的纵波声速与横波声速，通过简单测量和计算，可以确定b 、Bl 和氏对应的波型和反射面。 4. 折射角的测量 确定Bi 、B?的波型后，町以分别测量纵波和横波的折射角。参照图Llo 首先让把探头 的纵波声束对正（回波幅度最人时为正对位宜）CSK-IB 试块 把超声波实验 仪换上町变角探头， 参照图1-8把探头 放在试块上，并使探 头靠近试块背面，使 探头的斜射声束只 打在 R2圆弧而上。 适当 设置超声波实 验仪衰减器的数值 和示波器 的电压范阖 CT ? V V R2 -C I ? 图1.8观察波型转换现彖
超声波电机的原理与应用
超声波电机的原理与应用 周传运 超声波电机(Ultrasonic Motor ,USM )是国外近20年发展起来的一种新型电机。事实上,在超声波电机问世之前,已有以压电效应驱动的电机,但其频率并不局限于超声波范围。早在1948年,威廉和布朗就申请了“压电马达”的美国专利;1964年,前苏联基辅理工学院设计了第一个压电旋转电机;1970～1972年,西门子公司和松下公司发明了压电步进电机,不过因无法达到较大的输出转矩而没能实际应用。1980年,日本的指田年生研制成超声波压电电动机(即现代意义上的超声波电动机),克服了传统压电电动机转换效率低和变位微小的缺陷,使压电电动机进入工业实用阶段。 一、超声波电机的原理和结构超声波电机的原理 超声波电机利用压电材料的逆压电效应①产生超声波振动,把电能转换为弹性体的超声波振动,并把这种振动通过摩擦传动的方式驱使运动体回转或直线运动。磁极和绕组,它一般由振动体②和移动体③组成,为了减少振动体和移动体之间相对运动产生的磨损,通常在二者间加一层摩擦材料。当在振动体的压电陶瓷(PZT )上施加20KHz 以上超声波频率的交流电压时,赫的超声波振动,使振动体表面起驱动作用的质点形成一定运动轨迹的超声波频率的微观振动(振幅一般为数微米),如椭圆、李萨如轨迹等,该微观振动通过振动体和移动体之间的摩擦作用使移动体沿某一方向做连续宏观运动。因此,超声波电机是将弹性材料的微观形变通过共振放大和摩擦耦合转换成转子或滑块的宏观运动。根据这一思想,日、德等国近几年相继研发出多种超声波电机,如环形行波USM 、步进USM 、多自由度USM 等,且行波型USM 已有较成熟的设计。下面以行波型USM 的 旋转说明其工作原理。 行波型USM 要旋转,需具备两个条件:与转子相接触的定子表面质点须做椭圆运动,定子、转子之间的接触面须有摩擦力。图1中的弹性体为定子,其上部为转子,定子、转子间夹一层摩擦材料。摩擦材料一般粘接在转子表面上。利用电能激励压电陶 瓷复合振子,使之产生超声振动,并在弹性体内产生 行波。当电信号频率调整到与定子(弹性体)的机械共振频率一致时,定子的振动幅度最大,并形成行波。在行波的弯曲传播过程中,定子表面的质点就会形成椭圆振动轨迹。当无数个这样的粒子都以同相位振动时,就会在定子表面形成力矩,力矩方向与行波传播方向相反。该力矩依靠定子、转子间的摩擦力驱动转子运动。转子的运动速度由定子表面质点的振幅和频率决定,振幅大则速度快;另外,加大定子、转子间压力,增加其间的摩擦力,也会增大转子受到的力矩。 图1 定子表面质点的椭圆运动轨迹 环形行波型超声波电机的结构 图2为环形行波型USM 的结构示意图。主要部件为定子和转子。定子由弹性环、压电陶瓷环和粘接在其上的带有凸齿的弹性金属环组成,弹性环由不锈钢、硬铝或铜等金属制成。凸齿的作用是放大定子表面振动的振幅,使转子获得较大的输出能量。压电陶瓷环采用的是施加交变电压后能够产生机械谐振位移的“硬性”压电陶瓷材料,其质量好坏直接影响电机性能。粘接剂多用高温固化的环氧树脂胶。 图2 环形行波型USM 的结构示意图 转子由转动环和摩擦材料构成。转动环一般用 不锈钢、硬铝或塑料等制成。摩擦材料必须牢固地粘接在转子的接触表面,从而增加定子、转子间的摩 ? 63?现代物理知识
超声波测距仪的工作原理2
超声波测距 (程序原理图安装图) 概述 超声波测距学习板，可应用于汽车倒车、建筑施工工地以及一些工业现场的位置监控，也可用于如液位、井深、管道长度的测量等场合。要求测量范围在0.27~4.00m，测量精度1cm，测量时与被测物体无直接接触，能够清晰稳定地显示测量结果。 超声波测距原理 超声波发生器内部结构有两个压电晶片和一个共振板。当它的两极外加脉冲信号，其频率等于压电晶片的固有振荡频时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两电极间未外加电压，当共振板接收到超声波本时，将压迫压电晶片作振动，将机械能转换为电信号，就成为超声波接收器。在超声探测电路中，发射端得到输出脉冲为一系列方波，其宽度为发射超声的时间间隔，被测物距离越大，脉冲宽度越大，输出脉冲个数与被测距离成正比。超声测距大致有以下方法：①取输出脉冲的平均值电压，该电压(其幅值基本固定)与距离成正比，测量电压即可测得距离；②测量输出脉冲的宽度，即发射超声波与接收超声波的时间间隔t，故被测距离为S=1／2vt。本测量电路采用第二种方案。由于超声波的声速与温度有关，如果温度变化不大，则可认为声速基本不变。如果测距精度要求很高，则应通过温度补偿的方法加以校正。超声波测距适用于高精度的中长距离测量。因为超声波在标准空气中的传播速度为331.45米/秒，由单片机负责计时，单片机使用12.0M晶振，所以此系统的测量精度理论上可以达到毫米级。 CJ-3A超声波学习板采用AT89C51或AT89S51单片机,晶振:12M,单片机用P1.0口输出超声波换能器所需的40K方波信号,利用外中断0口监测超声波接收电路输出的返回信号,显示电路采用简单的4位共阳LED数码管,断码用 74LS244,位码用8550驱动. 超声波测距的算法设计: 超声波在空气中传播速度为每秒钟340米（15℃时）。X2是声波返回的时刻，X1是声波发声的时刻，X2-X1得出的是一个时间差的绝对值，假定X2-X1=0.03S，则有340m×0.03S=10.2m。由于在这10.2m 的时间里，超声波发出到遇到返射物返回的距离，
超声波提取原理、特点与应用介绍
超声波提取原理、特点与应用介绍 超声波指频率高于20KHz，人的听觉阈以外的声波。 超声波提取在中药制剂质量检测中（药检系统）已广泛应用。《中华人民共和国药典》中，应用超声波处理的有232个品种，且呈日渐增多的趋势。 近年来，超声波技术在中药制剂提取工艺中的应用越来越受到关注。超声波技术用于天然产物有效成分的提取是一种非常有效的方法和手段。作为中药制剂取工艺的一种新技术，超声波提取具有广阔的前景。 超声波提取是利用超声波具有的机械效应，空化效应和热效应，通过增大介质分子的运动速度、增大介质的穿透力以提取生物有效成分。 1、提取原理 （1）机械效应超声波在介质中的传播可以使介质质点在其传播空间内产生振动，从而强化介质的扩散、传播，这就是超声波的机械效应。超声波在传播过程中产生一种辐射压强，沿声波方向传播，对物料有很强的破坏作用，可使细胞组织变形，植物蛋白质变性；同时，它还可以给予介质和悬浮体以不同的加速度，且介质分子的运动速度远大于悬浮体分子的运动速度。从而在两者间产生摩擦，这种摩擦力可使生物分子解聚，使细胞壁上的有效成分更快地溶解于溶剂之中。 （2）空化效应通常情况下，介质内部或多或少地溶解了一些微气泡，这些气泡在超声波的作用下产生振动，当声压达到一定值时，气泡由于定向扩散（rectieddiffvsion）而增大，形成共振腔，然后突然闭合，这就是超声波的空化效应。这种气泡在闭合时会在其周围产生几千个大气压的压力，形成微激波，它可造成植物细胞壁及整个生物体破裂，而且整个破裂过程在瞬间完成，有利于有效成分的溶出。 （3）热效应和其它物理波一样，超声波在介质中的传播过程也是一个能量的传播和扩散过程，即超声波在介质的传播过程中，其声能不断被介质的质点吸收，介质将所吸收的能量全部或大部分转变成热能，从而导致介质本身和药材组织温度的升高，增大了药物有效成分的溶解速度。由于这种吸收声能引起的药物组织内部温度的升高是瞬间的，因此可以使被提取的成分的生物活性保持不变。 此外，超声波还可以产生许多次级效应，如乳化、扩散、击碎、化学效应等，这些作用也促进了植物体中有效成分的溶解，促使药物有效成分进入介质，并于介质充分混合，加快了提取过程的进行，并提高了药物有效成分的提取率。 2、超声波提取的特点 （1）超声波提取时不需加热，避免了中药常规煎煮法、回流法长时间加热对有效成分的不良影响，适用于对热敏物质的提取；同时，由于其不需加热，因而也节省了能源。 （2）超声波提取提高了药物有效成分的提取率，节省了原料药材，有利于中药资源的充分利用，提高了经济效益。 （3）溶剂用量少，节约了溶剂。 （4）超声波提取是一个物理过程，在整个浸提过程中无化学反应发生，不影响大多数药物有效成分的生理活性。 （5）提取物有效成分含量高，有利于进一步精制。 3、超声波技术在天然产物提取方面的应用 与水煎煮法对比，采用超声波法对黄芩的提取结果表明，超声波法提取与常规煎煮法相比，提取时间明显缩短，黄芩苷的提取率升高；超声波提取10、20、40、60min均比煎煮法提取3h的提取率高。 应用超声波法对槐米中主要有效成分芦丁的提取结果表明，超声波处理槐米30min所
超声波的检测原理反射折射
超声波的检测原理反射折射
2超声波及超声检测原理 2. 1超声波的基本性质 通常人耳能听到声音的频率范围在 20}20KHz 之间，把超过20KHz 的声波 称为超 声波。超声波在本质上是一种机械波，所以它的产生必须依赖两个条件， 一是有机械振动的声源，二是有能够传播振动的弹性介质。 波的种类是根据介质质点的震动方向和波动传播方向的关系来区分的。超 声波在介 质中传播的波形有许多种，有纵波、横波、表面波等。 2.1.1超声场的特征量 充满超声波的空间叫做超声场。声压、声强度、声阻抗是描述超声场 特征的几 个重要物理量。 a. 声压 超声场中某一点在某一瞬间所具有的压强与没有超声场存在时的静态 压强之差 被称为声压，常用 P 表示，单位为帕。超声波在介质中传播时，介质 中每一点的声压随着时间t 、距离x 而变化，其公式为： X p =「 Awpsi nw(t ) = pcv c 式中P 为介质的密度、必为介质的角频率 C 为超声波在介质中的波速， v 为介 质质点的振动速度。可见声压的绝对值与波速以及角频率成正比。 b. 声强度 在垂直于超声波方向上的单位面积内通过的声能量被称为声强度，也 称声强。 式中A 为超声波的振幅。从公式可见声强与质点振动的位移振幅的平方成 正比，与 质点振动的角频率的平方成正比。 C.声阻抗 从声压的公式可见，在同一声压下辉越大，质点振动速度就越小，反之亦 然，它反 映了声学特性，故将声的乘积作为介质的声阻抗，以符号 Z 表示。 2. 1. 2超声波的速度及波长 超声波在介质中的传播速度与介质的弹性模量及介质的密度有关，对 一定的介 质其弹性模量和密度为常数，故声速也是常数。不同的介质有不同的 声速。超声波的频率、波长和声谏之间的关系如下 ： 其中入超声波的波长、c 为超声波的速度、f 为超声波的频率。 p cA 2 a)2 2 2 pc
超声波传感器原理及应用
[日期：2007-06-05] 来源：作者：[字体：大中小] 超声波发射原理是把铁磁材料置于交变磁场中，产生机械振动，发射出超声波。 接收原理是当超声波作用在磁致材料上时，使磁滞材料磁场变化，使线圈产生感应电势输出。 超声波传感器原理与应用 2008-04-18 02:40 超声波传感器原理及应用 信息来源：转载https://www.360docs.net/doc/0f10036280.html,发布时间：2008-01-02字号：小中大 关键字：超声波传感器 1、遥控开关超声波遥控开关可控制家用电器及照明灯。采用 2、液位指示及控制器由于超声波在空气中有一定的衰减，则发送到液面及从液面反射回来的信号大小与液位有关，液面位置越高，信号越大；液面越低则信号就小。接收到的信号经BG1、BG2放大，经D1、D2整流成直流电压。当4.7KΩ上的电压超过BG3的导通电压时，有电流流过BG3，电流表有指示，电流大小与液面有关。A点与上图A点相连接。当液位低于设置值时，比较器输出为低电平。BG 不导通，若液位升到规定位置，比较器翻转，输出高电平。BG导通，J吸合，可通过电磁阀将输液开关关闭，以达到控制的目的（高位控制）。 超声波传感器 信息来源：https://www.360docs.net/doc/0f10036280.html,/ca.htm发布时间：2007-11-27字号：小中大 关键字：超声波传感器传感器压电陶瓷超声传感器超声波距离传感器 超声波传感器的测距系统设计图
信息来源：中国超声波发布时间：2008-03-17字号：小中大 关键字：超声波传感器 安全避障是移动机器人研究的一个基本问题。障碍物与机器人之间距离的获得是研究安全避障的前提，超声波传感器以其信息处理简单、价格低廉、硬件容易实现等优点，被广泛用作测距传感器。本超声波测距系统选用了senscomp公司生产的polaroid6500系列超声波距离模块和600系列传感器，微处理器采用了atmel公司的at89c51。本文对此超声波测距系统进行了详细的分析与介绍。 1、超声波传感器及其测距原理 超声波是指频率高于20khz的机械波[1]。为了以超声波作为检测手段，必须产生超生波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声波换能器或超声波探头。超声波传感器有发送器和接收器，但一个超声波传感器也可具有发送和接收声波的双重作用。超声波传感器是利用压电效应[1]的原理将电能和超声波相互转化，即在发射超声波的时候，将电能转换，发射超声波；而在收到回波的时候，则将超声振动转换成电信号。 超声波测距的原理一般采用渡越时间法tof（timeofflight）[2]。首先测出超声波从发射到遇到障碍物返回所经历的时间，再乘以超声波的速度就得到二倍的声源与障碍物之间的距离，即 1、硬件电路设计 我们设计的超声波测距系统由polaroid600系列传感器、polaroid6500系列超声波距离模块和at89c51单片机构成。
超声波定位系统的原理与应用
超声波定位系统的原理与应用 Pr i nc iple and Appl ica tion of Superson ic L oca tion Syste m ●王富东 W ang Fudong 1 基本原理 已经获得广泛应用的无线电定位系统的基本原理是通过接收几个固定位置的发射点的无线电波,从而得到主体到这几个发射点的距离,经计算后即可得到主体的位置。超声波定位的原理与此相仿,只不过由于超声波在空气中的衰减较大,它只适用于较小的范围。 超声波在空气中的传播距离一般只有几十米。短距离的超声波测距系统已经在实际中有所应用,测距精度为厘米级。超声波定位系统可用于无人车间等场所中的移动物体定位。其具体实现可有两种方案。 方案1:在三面有墙壁的场所,利用装在主体上的反射式测距系统可以测得主体到三面墙壁的距离。如果以三面墙壁的交点为原点建立直角坐标系,则可直接得到主体的三个直角坐标如图1所示 。 图1 利用三面垂直的墙壁进行定位 这种方案在实际应用中要受到某些限制。首先,超声波传感器必须与墙面基本保持垂直。其次墙壁表面必须平整,不能有凸出和凹进。传感器与墙壁之间也不能有其它物体。这 在很大程度上影响了其实际使用的效果。方案2:在空间的某些固定位置上设立超声波发射装置,主体上设立接收器(反之亦可)。分别测量主体到各发射点的距离,经过计算后便可得到主体的位置。由于超声波的传播具有一定的发散性及绕射作用,这种方法所受到的空间条件限制较少。即使在主体与发射点之间有障碍物,只要不完全阻断超声波的传播系统仍然可以工作。故本文重点介绍这种方法。发射点的位置通常按直角方位配置。以三维空间为例,可在坐标原点及(X ,0,0),(0,Y ,0)三个位置布置发射点如图2所示 。 图2 距离与坐标换算 主体坐标(x ,y ,z )到三个发射点的距离分别为L 1,L 2,L 3,由距离计算坐标的原理如下: 由图2可得如下三角关系: X 2+Y 2+Z 2=L 1 2 (1) (X -x )2+Y 2+Z 2=L 2 2 (2) X 2+(Y -y )2+Z 2=L 3 2 (3) 求解上列方程可得: x = (L 22-L 12+X 2) 2Y (4)王富东,现在苏州大学工学院工作。 地址:苏州市干将东路178号38信箱 邮政编码:215021收稿日期:1997年12月29日(磁盘来稿)
