如何测量泵轴和电机轴的同心度
电机同心度测量方法
电机同心度测量方法电机同心度是指电机转子与定子的轴线之间的偏移情况，也可以理解为转子与定子之间的同心度。
电机同心度的测量是电机制造和维护中一个非常重要的环节，它直接影响到电机的运转质量和寿命。
下面将介绍一些常用的电机同心度测量方法。
1. 目视测量法：目视测量法是最简单和常用的电机同心度测量方法之一。
操作者用肉眼观察电机转子与定子之间的轴线位置，看是否有明显的偏移。
这种方法简单易行，但精度较低，只能做大致的判断，一般适用于小型电机。
2. 示波器测量法：示波器测量法是一种较精确的电机同心度测量方法。
首先在定子和转子上各安装一个霍尔传感器或光电开关，通过测量两个位置传感器输出的信号，可以得到定子和转子的相对位置关系。
然后将两个位置信号输入示波器，通过观察示波器上的波形变化，可以判断同心度是否满足要求。
这种方法的优点是精确度较高，可以测量较大电机，但需要一定的设备和技术支持。
3. 位移传感器测量法：位移传感器测量法是一种更加精确的电机同心度测量方法。
位移传感器通常采用激光干涉法或电感法，通过测量定子和转子表面的微小位移，可以得到转子与定子之间的同心度。
这种方法的优点是精度很高，可以实时监测电机运转过程中的同心度变化，但需要专业的设备和技术支持。
4. 光干涉仪测量法：光干涉仪测量法是一种非接触式的电机同心度测量方法。
操作者将光干涉仪安装在电机上，通过测量光的干涉劈尖，可以得到转子与定子之间的微小位移。
这种方法的优点是非接触式测量，不会对电机产生干扰，精确度较高，但设备价格较昂贵。
综上所述，电机同心度测量是电机制造和维护中一个重要的环节。
根据电机的不同类型和尺寸，可以选择不同的测量方法。
在实际操作中，应根据实际需要选择合适的测量方法，并结合其他相关指标，综合评估电机的质量和性能。
同时，定期对电机进行同心度测量，可以有效提高电机的运转质量和寿命，保障设备的安全稳定运行。
水泵联轴器同轴度标准
水泵联轴器同轴度标准
水泵联轴器的同轴度标准主要依据的是GB/T 《水泵同轴度检验规程》这一国家标准。
该标准规定了水泵的同轴度应按其型号及技术条件规定的标准进行评定。
在评定时，应按照水泵的使用条件和要求，确定相应的技术要求和公差限制。
具体的同轴度数值可能因水泵的类型和规格而有所不同，一般来说，同心度误差应不大于，同时还应检测水泵与电机的轴线是否平行，若偏差应在以内。
此外，标准还规定了相关的检验方法和要求，以确保联轴器的适用性和质量。
检测方法包括使用专业的检测设备，如同轴度测试仪、激光测量仪等，并按照标准的要求进行操作，包括检测方法、检测环境、样品的选择和数据处理等方面。
以上内容仅供参考，如需更准确的信息，可查阅国家标准的原文或咨询专业的工程师。
同心度
电机与泵同心度找正初探泵与电机两轴的连接，要进行同轴度的检查和调整，这种工作称为同轴度找正，或称为轴系找中。
联轴器本身的加工精度以及在轴上的安装精度是保证找中同心度获得理想效果的前提，因此联轴器内外圆的同轴度，端面与轴心线的垂直度，都要求做到十分精确，安装后误差最好控制在0.01mm内较为理想，同轴度找正大多采用百分表为测量工具。
当百分表旋转不能通过时，用塞尺测量。
但测量精度和工作效率都不及用百分表。
泵与电机找正的目的：使电机平稳地将电机动能传递给泵，减少振动和噪音。
过大的偏差会使联轴器、转动轴及其轴承增加负荷，引起轴承发热、加速磨损；联轴器扭转、拉伸过大，导致疲劳断裂；加大泵整体振动和噪音，因此严格保证两轴线的同轴度是非常必要的。
泵找正的原理：当泵与电机两轴的同轴度没有误差时，两联轴器的外圆或端面之间没有相对偏差。
如测出偏差，便是两轴心的偏差值。
常见的三种偏差形式，如（图1）1两轴中心线有径向偏移。
（图a）2两轴中心线轴向倾斜（或称角移位）。
（图b）3两轴中心线同时有径向偏移和轴向倾斜（或角移位）。
（图c）图1泵偏差的检测1确认打紧基准泵（机）的机座螺栓。
2找正前先清除机泵靠背轮的铁锈油污，尤其是打表测量处。
3将磁性表座安装在泵轴上或者泵靠背轮上。
用一块百分表打电机靠背轮外径上，测径向偏差。
用另一块百分表打电机靠背轮端面上，测轴向倾斜偏差。
（如图2）4 用手缓慢转动电机轴，分别读出径向、轴向百分表的跳动值，并在靠背轮上分别标出最高值和最低值位置，在校正中以备参考。
如果跳动超过0.02mm 时，则得加同步杆（如图2左图），使两个转子转过的角度相同，保持两个转子的相对位置不变，以消除靠背轮自身加工、安装误差。
5 用手缓慢转动泵轴，测出电机靠背轮径向的最大读数值和最小读数值，并作出径向偏差图，标上最大偏差和最小偏差的相应位置。
（图3）北（上）南（下）东（右）（左）西东北西南西北东南径向偏差图36 测出电机靠背轮端面的最大读数值和最小读数值，并作出轴向倾斜偏差图，标上最大偏差和最小偏差的相应位置。
水泵同轴度测量方法
水泵同轴度测量方法一、水泵同轴度的概念水泵同轴度是指水泵的主轴线与传动装置的主轴线之间的相对位置关系。
同轴度的好坏直接影响水泵的工作效率和使用寿命，如果同轴度不合格，会导致水泵轴承的过早磨损、噪音增大、振动加剧等问题。
二、水泵同轴度的测量方法1. 准备工作：首先需要准备一台精度较高的测量仪器，如同轴度测量仪、传感器等。
同时需要确认水泵和传动装置的安装位置和固定方式。
2. 安装测量仪器：将同轴度测量仪器安装在水泵和传动装置的轴承座上，确保仪器与主轴线垂直，并且仪器与水泵和传动装置的轴承座接触牢固。
3. 进行测量：启动同轴度测量仪器，根据仪器的指示，按照一定的顺序测量水泵和传动装置的同轴度。
测量时需要注意保持测量仪器的稳定，避免外部干扰。
4. 记录测量结果：将测量结果记录下来，包括水泵和传动装置的同轴度数值，以及测量时的环境条件和其他相关信息。
三、测量结果的分析1. 同轴度数值的分析：同轴度数值越小，说明水泵和传动装置的同轴度越好，反之亦然。
一般来说，同轴度小于0.1mm可以认为是比较理想的同轴度。
2. 异常情况的分析：如果测量结果超出了同轴度的合理范围，可能存在以下几种情况：一是水泵和传动装置的安装位置不正确，需要重新调整安装位置；二是水泵或传动装置本身存在质量问题，需要进行修理或更换；三是测量仪器或传感器本身存在问题，需要进行检修或更换。
3. 改善同轴度的措施：如果测量结果显示同轴度不合格，可以采取以下几种措施进行改善：一是重新调整水泵和传动装置的安装位置，确保其轴线相互平行；二是重新安装新的轴承或调整轴承的位置，保证轴承的装配精度；三是使用更高精度的传动装置，提高传动装置本身的同轴度。
四、总结水泵同轴度是评价水泵与传动装置之间配合精度的重要指标，通过合适的测量方法可以准确地测量出水泵和传动装置的同轴度，并根据测量结果进行相应的分析和改善措施。
合理的同轴度可以确保水泵的正常工作，提高水泵的使用寿命和工作效率。
电机同轴度的测量方法及步骤
电机同轴度的测量方法及步骤1. 引言1.1 电机同轴度的重要性电机同轴度是指电机转子和定子之间的轴线相互平行的程度，是电机工作稳定性和效率的重要指标。
电机同轴度的重要性主要体现在以下几个方面：1. 保证电机运行的稳定性：如果电机的同轴度不高，转子和定子的轴线不平行，会导致电机转子运转时产生振动和噪音，影响电机的运行稳定性，甚至会缩短电机的使用寿命。
2. 提高电机的效率：良好的同轴度可以保证电机内部部件之间的紧密配合，减少机械损耗和能量损失，提高电机的转换效率，降低能源消耗，对节能减排具有重要意义。
3. 优化电机的性能：电机同轴度高意味着电机内部构件的精细加工和装配，能够使电机性能更加优化，提升电机的输出功率和运行效率，满足不同工业领域对电机性能的要求。
电机同轴度的重要性不仅在于保证电机的稳定性和效率，更在于优化电机的性能和提升其竞争力，是电机生产和应用中不容忽视的关键参数。
为此，我们需要采用科学合理的测量方法来确保电机同轴度的精准度和稳定性。
1.2 电机同轴度的定义电机同轴度的定义是指电机轴心与其旋转部件的轴心之间的偏移程度。
同轴度是电机运行中非常重要的一个参数，直接关系到电机的性能和稳定性。
如果电机的同轴度不符合要求，会导致电机在运行过程中产生振动和噪音，严重影响电机的工作效率和寿命。
确保电机同轴度达到规定要求是电机生产和维护中必须要重视的问题。
在实际的生产和维护过程中，需要通过专门的测量工具和方法来准确地测量电机的同轴度，以确保电机的正常运行。
通过对电机同轴度的准确测量，可以及时发现电机存在的问题，并采取相应的措施进行调整和修复，从而提高电机的工作效率和稳定性。
电机同轴度的测量方法是保证电机性能的重要手段之一，只有通过科学合理的测量方法，才能有效地提高电机的同轴度，保证电机的正常运行。
1.3 电机同轴度的影响电机同轴度的影响是非常重要的。
电机同轴度不仅影响到电机的运行效率和性能，还可能导致机械设备的故障和损坏。

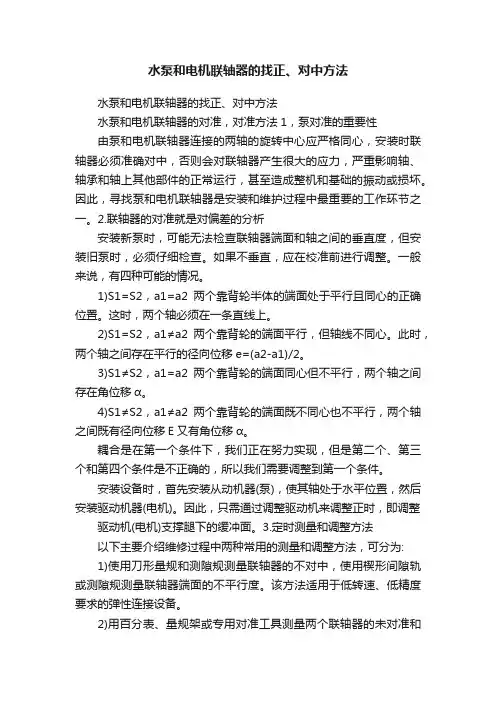

水泵和电机联轴器的找正、对中方法
水泵和电机联轴器的找正、对中方法水泵和电机联轴器的找正、对中方法水泵和电机联轴器的对准，对准方法1，泵对准的重要性由泵和电机联轴器连接的两轴的旋转中心应严格同心，安装时联轴器必须准确对中，否则会对联轴器产生很大的应力，严重影响轴、轴承和轴上其他部件的正常运行，甚至造成整机和基础的振动或损坏。
因此，寻找泵和电机联轴器是安装和维护过程中最重要的工作环节之一。
2.联轴器的对准就是对偏差的分析安装新泵时，可能无法检查联轴器端面和轴之间的垂直度，但安装旧泵时，必须仔细检查。
如果不垂直，应在校准前进行调整。
一般来说，有四种可能的情况。
1)S1=S2，a1=a2两个靠背轮半体的端面处于平行且同心的正确位置。
这时，两个轴必须在一条直线上。
2)S1=S2，a1≠a2两个靠背轮的端面平行，但轴线不同心。
此时，两个轴之间存在平行的径向位移e=(a2-a1)/2。
3)S1≠S2，a1=a2两个靠背轮的端面同心但不平行，两个轴之间存在角位移α。
4)S1≠S2，a1≠a2两个靠背轮的端面既不同心也不平行，两个轴之间既有径向位移E又有角位移α。
耦合是在第一个条件下，我们正在努力实现，但是第二个、第三个和第四个条件是不正确的，所以我们需要调整到第一个条件。
安装设备时，首先安装从动机器(泵)，使其轴处于水平位置，然后安装驱动机器(电机)。
因此，只需通过调整驱动机来调整正时，即调整驱动机(电机)支撑腿下的缓冲面。
3.定时测量和调整方法以下主要介绍维修过程中两种常用的测量和调整方法，可分为:1)使用刀形量规和测隙规测量联轴器的不对中，使用楔形间隙轨或测隙规测量联轴器端面的不平行度。
该方法适用于低转速、低精度要求的弹性连接设备。
2)用百分表、量规架或专用对准工具测量两个联轴器的未对准和不平行度。
该方法适用于高转速、刚性连接、高精度要求的旋转设备。
注意:1)用塞尺和刀形规找正时，联轴器径向端面表面应平整、光滑、无锈蚀、无毛刺。
2)为了清楚地看到刀尺的光，最好使用手电筒。
轴同心度标注
轴同心度标注轴同心度是工程设计和制造中一个非常重要的概念。
准确测量和标注轴同心度可以确保机械零件的准确安装和运行。
本文将介绍轴同心度的定义、测量方法以及标注要求，并总结轴同心度标注的重要性。
一、轴同心度的定义轴同心度是指两个轴线的位置重合程度。
当两个轴线完全重合时，它们具有最高的同心度。
轴同心度通常用于测量机械零件的装配质量和运动平稳性。
二、轴同心度的测量方法1. 传统方法：传统的轴同心度测量方法需要使用测量工具，如千分尺或测微计。
具体步骤如下：a. 定位：将被测零件固定在测量装置上，并使其与测量装置相对于同一个参考轴线平行。
b. 测量：使用千分尺或测微计测量不同位置的轴线距离。
记录每个测量点的数值。
c. 分析：计算轴同心度的最大偏差。
最大偏差值越小，表明轴同心度越高。
2. 现代方法：现代制造工艺提供了更先进的轴同心度测量方法，如使用激光对准仪或影像测量系统。
这些方法可以提高测量的准确性和效率。
三、轴同心度的标注要求轴同心度标注应该清晰明了，便于理解和操作。
标注要求如下：1. 使用直线和箭头标注：标注符号应该直观，使用直线和箭头来标示轴向。
箭头应该指向轴线的方向。
2. 标注数值：在标注线的两端或相邻位置标注轴同心度的数值。
数值可以表示偏差的大小或可接受的最大偏差范围。
3. 统一单位：标注时要统一单位，如使用毫米或英寸来表示距离。
四、轴同心度标注的重要性轴同心度标注对工程设计和制造至关重要，具有如下重要性：1. 确保装配准确性：准确标注轴同心度可以确保零部件的精确装配。
当轴同心度标注清晰可见时，操作人员可以更容易地进行准确的装配。
2. 提高工作效率：轴同心度标注可以减少装配过程中的调整和修复时间。
操作人员可以根据标注信息，快速找到正确的轴向位置。
3. 保证运动平稳性：同心度高的机械零件能够运行更加平稳，减少振动和噪音。
轴同心度标注可以帮助制造商和使用者选择高质量的零部件，提高机械设备的使用寿命和可靠性。
如何测量泵轴和电机轴的同心度
如何测量泵轴和电机轴的同心度？1、泵对中的重要性热泵和微型电机的联轴器所连接的两根轴的旋转中心应严格的同心，联轴器在安装时必须精确地找正、对中，否则将会在联轴器上引起很大的应力，并将严重地影响轴、轴承和轴上其他零件的正常工作，甚至引起整台机器和基础的振动或损坏等。
因此，泵和电机联轴器的找正是安装和检修过程中很重要的工作环节之一。
2、联轴器找正是偏移情况的分析在安装新热泵时，对于联轴器端面与轴线之间的垂直度可以不作检查，但安装旧热泵时，一定要仔细地检查，发现不垂直时要调整垂直后再进行找正。
一般情况下，可能遇到的有以下四种情形。
1）S1=S2，a1=a2 两半靠背轮端面是处于既平行又同心的正确位置，这时两轴线必须位于一条直线上。
2）S1=S2，a1≠a2 两半靠背轮端面平行但轴线不同心，这时两轴线之间有平行的径向位移e=(a2-a1)/2。
3）S1≠S2，a1=a2 两半靠背轮端面虽然同心但不平行，两轴线之间有角向位移α。
4）S1≠S2，a1≠a2 两半靠背轮端面既不同心又不平行，两轴线之间既有径向位移e又有角向位移α。
联轴器处于第一种情况是我们在找正中致力达到的状态，而第二、三、四种状态都不正确，需要我们进行调整，使其达到第一种情况。
在安装设备时，首先把从动机（泵）安装好，使其轴线处于水平位置，然后再安装主动机（微型电机），所以找正时只需要调整主动机，即在主动机（微型电机）的支脚下面加调整垫面的方法来调节。
3、找正时测量调节方法下面主要介绍在检修过程中常用的两种测量调整方法，根据测量工具不同可分为：1）利用刀形尺和塞尺测量联轴器的不同心和利用楔形间隙轨或塞尺测量联轴器端面的不平行度，这种方法适用于弹性联接的低转速、精度要求不高的设备。
2）利用百分表及表架或专用找正工具测量两联轴器的不同心及不平行情况，这种方法适用于转速较高、刚性联接和精度要求高的转动设备。
注意：1）在用塞尺和刀形尺找正时，联轴器径向端面的表面上都应该平整、光滑、无锈、**刺。
