泵轴弯曲度的测量
泵轴弯曲度测量方法
泵轴弯曲度测量方法
泵轴弯曲度是指泵轴的弯曲程度，它直接影响着泵的工作效率和使用寿命。
因此，正确测量泵轴弯曲度对于维护泵的正常工作和延长使用寿命至关重要。
下面我们介绍几种常用的泵轴弯曲度测量方法。
一、手摇仪法
手摇仪法是一种简便易行的泵轴弯曲度测量方法。
使用该方法，只需一个手摇仪器和一个参照线即可进行测量。
具体步骤如下：
1.将手摇仪器放置在泵轴上，使其测量头与泵轴成90度角。
2.手摇泵轴，记录手摇仪器所示的泵轴弯曲度数值。
3.重复以上操作三次，取平均值作为该泵轴的弯曲度值。
二、光电测量法
光电测量法需要使用光电测量仪将泵轴的弯曲程度转化为电信号，并进行数字化处理。
其优点是精确度高，能够测量出更小的泵轴弯曲度数值。
具体步骤如下：
1.将光电测量仪安装在泵轴上方，使测量头贴紧泵轴。
2.启动测量仪，记录泵轴弯曲度数值。
3.重复以上操作三次，取平均值作为该泵轴的弯曲度值。
三、挠度计法
挠度计法使用挠度计来测量泵轴在一定载荷下的弯曲程度。
该方法需要制作一个泵轴夹具，并在一定的加载下进行测量。
具体步骤如下：
1.制作泵轴夹具，并将夹具固定在测量台上。
2.将泵轴放入夹具中，并进行加载。
3.在泵轴上安装挠度计，并记录其显示数值。
4.卸载，重复以上操作三次，取平均值作为该泵轴的弯曲度值。
以上就是泵轴弯曲度测量的三种常用方法。
根据不同情况，可以选择合适的测量方法进行测量。
在进行测量前，需要仔细检查测量仪器和夹具是否正常，以确保测试结果的准确性。
离心泵检修及安装,维护,注意事项
离心泵的检修一、单吸离心泵的拆装1、解体步骤(1) 先将泵盖和泵体上的紧固螺栓松开，将转子组件从泵体中取出。
(2) 将叶轮前的叶轮螺母松开，即可取下叶轮(叶轮键应妥善保管好)。
(3) 取下泵盖和轴套，并松开轴承压盖，即可将轴从悬架中抽出(注意在用铜棒敲打轴头时，应戴上叶轮螺母以防损伤螺纹)。
2、装配顺序(1) 检查各零部件有无损伤，并清洗干净；(2) 将各连接螺栓、丝堵等分别拧紧在相应的部件上；(3) 将“O”形密封圈及纸垫分别放置在相应的位置；(4) 将密封环、水封环及填料压盖等依次装到泵盖内；(5) 将轴承装到轴上后，装入悬架内并合上压盖，将轴承压紧，然后在轴上套好挡水圈；(6) 将轴套在轴上装好，再将泵盖装在悬架上，然后将叶轮、止动垫圈、叶轮螺母等依次装入并拧紧，最后将上述组件装到泵体内并拧紧泵体、泵盖的连接螺栓。
在上述过程中，对平键、挡油环、挡水圈及轴套内的“O”形密封圈等小件易遗漏或错装，应特别引起注意。
3、安装精度这里给出的主要是联轴器对中的精度要求。
泵与电机联轴器装好后，其间应保持2～3mm间隙，两联轴器的外圆上下、左右的偏差不得超过0.1mm，两联轴器端面间隙的最大、最小值差值不得超过0.08mm。
二、双吸水泵的拆装型单级单吸式离心泵结构（甲式）1-泵体；2-泵壳；3-叶轮；4-轴；5-双吸密封环；6-键；7-轴套；8-填料套；9-填料；10-水封管；11-填料压盖；12-轴套螺母；13-双头螺栓；14-轴承体压盖；15-轴承挡套；16-轴承体；17-螺钉；18-轴承端盖；19-轴承；20-轴承螺母；21-联轴器；22-水封解体步骤1、分离泵壳(1) 拆除联轴器销子，将水泵与电机脱离。
(2) 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下。
(3) 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物。
2、吊出泵盖检查上述工作已完成后，即可吊下泵盖。
泵轴的弯曲校正
轴的校正方法1、泵轴跳动标准1）轴颈的锥度与椭圆度不大于轴径的1/2000。
但最大不得超过0.05mm，且表面不得有伤痕。
2）轴弯曲超过允许值可采用机械法或加热法进行校直。
轴允许跳动值如下表所示（单位：mm）：轴径处轴中部（1500转/分）轴中部（3000转/分）多级泵轴≤0.02 ≤0.10 ≤0.08 ≤0.052、泵轴的校直方法1）冷直法（1）利用手摇螺旋压力机校直轴径较小及弯曲较大时，可采用此法。
首先将轴放在三角缺口块内架住，或放在机床上利用顶针顶住轴的两端，然后将轴弯曲的凸面顶点朝上。
用螺旋压力机压住凸起顶点，向下顶压，直到轴校直为止。
（2）利用捻棒敲打校直轴径较大及弯曲较小时，可以采用此法。
这个方法是利用捻棒来冷打轴的弯曲凹面，使轴在此处表面延伸而较直。
捻棒应由硬度低于泵轴硬度的材料制成，或在硬度高的材料上镶铜套，捻棒的边缘必须有园角。
在直轴时，将轴的凹面朝上，并支持住最大弯曲的凸面顶点。
在两端用拉紧装置向下加压，然后利用1-2公斤重的锤子敲打捻棒，使轴的凹面材料受敲打而延伸。
捻打时,先自最低凹面中央进行敲打，逐渐移向两侧，并沿圆周三分之一的弧面上进行，但越往中央敲打密度应当越大。
轴的校直量与敲打次数通常成正比。
注意最初敲打时，轴校直较快，以后较慢。
敲打时应注意掌握捻棒，勿损伤轴的表面。
（3）用螺旋千斤顶较直当轴的弯曲量不大时（为轴长的1%以下），可以在冷态下用螺旋千斤顶较直。
在矫直时，考虑到轴的回弹，要过矫一些，才能保证矫正后的轴比较正直。
这种方法的精度可达到每米0.05-0.15毫米。
（4）用钢丝绳矫直2）局部加热法将弯曲的凸面朝上，在周围用石棉布包扎，然后用喷灯或气焊急热。
加热温度约比材料临界温度低100℃左右。
急热后，由于金属产生塑性变形，使其表面长度缩短，在冷却后虽有所拉伸，但已不能恢复原始状态了，从而造成与原始弯曲方向相反的反弯曲，使凸面平坦而达到直轴目的。
如在凹面加温火助其热胀伸长，则效果更好。

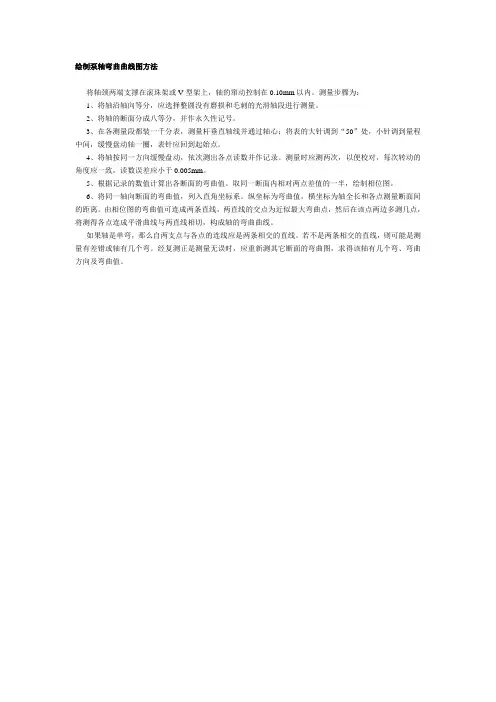

绘制泵轴弯曲曲线图方法
绘制泵轴弯曲曲线图方法
将轴颈两端支撑在滚珠架或V型架上，轴的窜动控制在0.10mm以内。
测量步骤为：
1、将轴沿轴向等分，应选择整圆没有磨损和毛刺的光滑轴段进行测量。
2、将轴的断面分成八等分，并作永久性记号。
3、在各测量段都装一千分表，测量杆垂直轴线并通过轴心；将表的大针调到“50”处，小针调到量程中间，缓慢盘动轴一圈，表针应回到起始点。
4、将轴按同一方向缓慢盘动，依次测出各点读数并作记录。
测量时应测两次，以便校对，每次转动的角度应一致，读数误差应小于0.005mm。
5、根据记录的数值计算出各断面的弯曲值。
取同一断面内相对两点差值的一半，绘制相位图。
6、将同一轴向断面的弯曲值，列入直角坐标系。
纵坐标为弯曲值，横坐标为轴全长和各点测量断面间的距离。
由相位图的弯曲值可连成两条直线，两直线的交点为近似最大弯曲点，然后在该点两边多测几点，将测得各点连成平滑曲线与两直线相切，构成轴的弯曲曲线。
如果轴是单弯，那么自两支点与各点的连线应是两条相交的直线。
若不是两条相交的直线，则可能是测量有差错或轴有几个弯。
经复测正是测量无误时，应重新测其它断面的弯曲图，求得该轴有几个弯、弯曲方向及弯曲值。
水泵晃动瓢偏测量及调整
水泵转子晃动产生的原因
轴套1
轴套2
并帽将轴套并紧后，下部张
前面讲泵轴弯曲，可以用转子晃动调整过口来闭，合 其实就是利 用这个原理把泵轴给反方向“拉”过来。
在并帽将轴套旋紧后，下部张口闭合，从而拉动泵轴使之 产生弯曲。
由图可见，晃动度最大点所在相位为自由状态时轴套 接触点所在相位。
水泵转子晃动调整
晃度、弯曲度测量要求
5、百分表使用前检查：表杆与轴接触部位与表杆采用螺纹连接，使用前 检查是否松动。百分表架好后手提表杆并轻轻放回2~3次，读数不变。 6、百分表小针（单位mm）尽量在量程中间部位，大针（单位0.01mm） 通常指在50，也可以指在0位，甚至熟练后，任意位置都行。 大针与小针读数尽量对应。如：小针正对某数值，大针应尽量在0位；小 针在两数之间，也应该根据偏离程度，调整大针在合适读数。这样方便 记录实际读数，尤其当测量转子晃动时，可能数值较大。
3、检查轴套1和轴套端面接 触，说明轴套2端面与轴心线不垂直或不平。
触情况。
3）如果轴套1端面部分接触，轴套2整圈接
触，说明轴套1端面与轴心线不垂直或不平。
参考资料
晃动、瓢偏的定义及部分图，来自： 中国电力出版社《热力设备检修基础工艺》
瓢偏测量采用两块表消除轴向窜动的原理
表1：理想数据
编号：
1
百分表a
水泵转子晃动产生的原因
以两轴套配合为例
轴套1
轴套2
端面与轴心线不垂直，自由 状态时存在张口
叶轮与轴套或者轴套与轴套之间配合时，有1个或2个端面 与轴心线不垂直，或者某个轴套端面不平。如上图所示， 在并帽未并紧时，两边轴套处于自由状态，如果轴是直的 且轴套完全是圆的，那么此时测量晃动度应该接近为零。
百分表认识及其测量轴弯曲
百分表认识及其测量轴弯曲工作原理百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。
主要用于测量制件的尺寸和形状、位置误差等。
分度值为0.01mm,测量范围为0-3、0-5、0-10mm。
测量范围百分表的结构较简单,传动机构是齿轮系,外廓尺寸小,重量轻,传动机构惰性小,传动比较大,可采用圆周刻度,并且有较大的测量范围,不仅能作比较测量,也能作绝对测量。
主要用途百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,变为指计在刻度盘上的转动,从而读出被测尺寸的大小。
由三部分组成百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。
出口质量许可制度百分表已实施出口产品质量许可制度，未取得出口质量许可证的产品不准出口。
百分表结构原理与读数方法结构原理百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。
百分表的读数准确度为0.01mm。
百分表的结构原理如图1所示。
当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。
刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。
小指针每格读数为l rnm。
测量时指针读数的变动量即为尺寸变化量。
刻度盘可以转动，以便测量时大指针对准零刻线。
读数方法百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。
注意事项1）使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。
2）使用时，必须把百分表固定在可靠的夹持架上。
切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。
3）测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。
(推荐)水泵间隙测量与调整
1．水泵轴的弯曲：高压水泵的结构精密，动、静部分之间间隙小，转子转速高、轴的负荷重。
因此对轴的要求比较严格。
轴的弯曲度一般不允许超过0.02mm，超过0.04mm时就应该进行直轴处理，轴的弯曲过大势必将增加水泵转子的晃度，晃度大势必要增加密封环及导叶衬套间隙，如果间隙过大，还会形成涡流，引起水泵振动。
降低水泵效率。
2．叶轮与泵轴的装配间隙：多级给水泵的叶轮与泵轴装配一般是间隙配合，其间隙在0.00mm－0.04 mm,这是由水泵轴及叶轮加工公差决定的,间隙过或过盈一方面增加组装难度,另外影响转子部件热膨胀,增加水泵转子后天性晃度的产生引起转子质量不平衡，间隙过大增加水泵转子晃度，造成水泵转子动平衡不稳定，叶轮内孔与轴的配合部位，由于长期使用和多次拆装，其配合间隙增大，此时可将配合的轴段或叶轮内孔用喷涂法修复。
3.泵轴键及键槽间隙的调整：水泵叶轮与泵轴靠键传递转动。
键和泵轴键槽应该是过盈配合，紧力在0.00 mm－0.03 mm，键和叶轮键槽应是间隙配合，其值也在0.00 mm－0.03 mm。
4. 转子小装：ａ)小装的目的.转子小装也称预装或试装，是决定组装质量的关键，其目的为：测量并消除转子紧态晃动，以避免内部摩擦，减少振动和改善轴封工况；调整叶轮之间的轴向距离，以保证各级叶轮的出口对准；确定调节套的尺寸。
ｂ）转子套装件轴向膨胀间隙的确定，因为转子套装件与泵轴材质不一样。
另外，泵轴两端均在泵体以外，所以在热态下，泵轴与转子套装膨胀量大于泵轴，所以在转子的膨胀间隙的数值是根据转子的长短及水温确定的，一般在10个叶轮左右的转子其膨胀间隙在1 mm左右，膨胀间隙过大，则不能很好紧固转子套装件，膨胀间隙过小，则可能造成转子热态下的弯曲。
造成动静摩擦，损坏设备。
ｃ）小装前的检查，检查转子上各部件尺寸，消除明显超差。
轴上套装件晃度一般不应超过0.02 mm，对轴上所有的套装件，如叶轮、平衡盘、轴套等，应在专用工具上进行端面对面对轴中心线垂直度的检查。
离心泵在运转中检查泵轴有哪些方法？
离心泵在运转中检查泵轴有哪些方法？
1.离心泵在运转中，如果出现振动、撞击或扭矩突然加大，将会使管道式离心泵轴造成弯曲或断裂现象。
对泵轴上的某些尺寸(如与叶轮、滚动轴承、联轴器配合处的轴颈尺寸)，应该用千分尺进行尺寸精度的测量。
2.对离心泵的泵轴还要进行直线度偏差的测量，以便掌握泵轴直线度偏差的正确数据。
首先，将泵轴放置在车床的两顶尖之间，在泵轴上的适当地方设置两块千分表，将轴颈的外圆周分成四等分，并分别作上标记，即1、2、3、4四个分点。
用手缓慢盘转泵轴，将千分表在四个分点处的读数分别记录在表格中，然后计算出泵轴的直线度偏差。
3.直线度偏差值的计算方法是：直径方向上两个相对测点千分表读数差的一半。
如I测点的0°和180°方向上的直线度偏差为(0.36-0.20)/2=0.08mm。
90°和270°方向上的直线偏差度为(0.28-0.27)/2=0.05mm。
用这些数值在图上选取一定的比例，可用图解法近似地看出泵轴上最大弯曲点的弯曲量和弯曲方向。
4.键连接的检查。
泵轴的两端分别与叶轮和联轴器相配合，平键的两个侧面应该与栗轴上键槽的侧面实现少量的过盈配合，而与叶轮孔键槽以及联轴器孔键槽两侧为过渡配合。
检査时，可使用游标卡尺或千分尺进行尺寸测量，如果平键的宽度与轴上键槽的宽度之间存在间隙，无论其间隙值大小，都可以认定平键已经失去了使用价值。
故应根据键槽的实际宽度，按照配合公差重新锉配平键。
键槽的两个侧面应该与键槽的底面相垂直。
如果有倾斜或不平的现象，应及时进行修理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泵轴弯曲度测量
1.泵轴检修
高压水泵结构精密 , 动、静部分之间间隙小 , 转子的转速高，轴的负荷重，因此对轴的要求严格。
轴的弯曲度一般不允许超过0.05mm, 否则应进行直轴工作。
解体后若发现泵轴有下列情况之一时 , 应更换新轴。
轴的表面有裂纹 ; 轴的表面有被高速水流冲刷而出现较深的沟痕 , 尤其是在键槽处，轴弯曲很大 , 经多次直轴而又弯曲。
对于泵轴个别部位有拉毛或磨损肘 , 可采用热喷涂或涂镀工艺进行修复。
2、轴弯曲测量
测量轴弯曲时 , 应在室温状态下进行。
大部分轴可在平板或平整的水泥地上 , 将轴颈两端支撑在滚珠架或 V 形铁上进行测量 , 而重型轴如汽轮机转子轴 , 一般在本体的轴承上进行。
测量前应将轴向窜动限制在0.1mm 以内。
3、测量轴弯曲的步骤如下：
（1）将轴沿轴向等分成若干测段,测量表面应尽量选择在正圆没有磨损和毛刺的光滑轴段。
（2）将轴的端面分成若干等份（一般为八等份）。
带联轴器的轴,可按联轴器的螺栓孔等分，如下图（a）; 没有联轴器的轴，以键槽为起点等分，如下图（b）；并作上永久性记号。
等分点作为测点 , 以后的一切测量记录都应与这些记号一致。
（3）将百分表装在测量位置上（最好在每个测段都装一百分表）, 测量杆要垂直轴线 , 其中心通过轴心 , 如下图所示，将表的大针调到“5 0 ”处 , 把小针调到量程中间 , 然后缓缓将辅转动一圈 , 表针应回到始点。
轴弯曲测量
（4）将轴按同一方向缓慢地转动 , 依次测出各点读数 , 并作好记录，下图共有5个测量断面，每个断面测 8 点。
测量时各断面应测两次 , 以便校对 , 每次转动的角度应一致 , 读数误差应小于
0.005mm。
（5）根据记录 , 算出各断面的弯曲值。
取同一断面内相对两点的差值的一半 , 绘制相位图，如下图所示。
（6）将同一轴向断面的弯曲值 , 列入直角座标系。
纵座标表示弯曲
值 , 横座标表示轴全长和各测量断面间的距离。
根据向位图的弯曲值可连成两条直线,两直线的交点为近似最大弯曲点 , 然后在该点两边多测几点 , 将测得各点连成平滑曲线与两直线相切,构成一条轴的弯曲曲线 , 如下图所示。
轴弯曲曲线。
