案例一: S1接口链路故障
配置信息和网规工参一致,已经正常配置
发现运营商配置信息中的移动网络码MNC 配置为“08”,与核心网协商值“00”不 一致,DSP S1INTERFACE学习到的 MNC“00”,修改为MOD CNOPERATOR 为“00”后,S1INTERFACE正常建立,小 区也随之正常建立,问题解决。
LBBP基带板
LBBP单板的主要功能包括: 提供与射频模块的IR接口。 完成上下行数据的基带处理功能。
中国移动广东公司版权所有
Page 9
LTE问题分析
开始
网元未脱管但出现业务链路 告警
单个或多个网元脱管
OMC出现”ALM-29240” 小区不可用告警
否 是
OMC出现”ALM-29201”S1 接口故障告警
思考与总结:
• 该站曾经多次安排开通,但是一直因为传输有问题而无法开通,数据做的比较早,之后全网 站点的MNC改造,全网都从“08”修改为 “00”,网管数据没有及时更新导致该问题出现
中国移动广东公司版权所有
中国移动广东公司版权所有
第一类:S1接口链路故障
S1接口链路故障
SCTP链路故障
IPPATH链路故障
IPPATH的 应用类型是 否配置错误
使用同一 SCTP端口 号的基站过 多
ENB侧配置 MME协议 版本与核心 网不一致
核心网问题
否 承载网问题
异厂家设备对接,核心网不支持基站命名中包含
PTN单板故障
下划线MME漏配PLMN,表现为ENB学不到MNC,
PTN修改报文内容
MMC
中国移动广东公司版权所有
如果配置和小区状态都是合理的,而且可以Ping通,但是链路却是断链的,最有可能的就是PTN所 配置X2传输不通,于是找到传输PTN端,与传输沟通后发现可能是ARP自动学习功能所导致的。未开 启ARP学习的网,只能与绑定在列表内的IP、路由通讯,其他IP一律ping不通。通过PTN修改LTE的基 础数据配置,在三层接口配置/子接口数据子选项中的ARP学习功能勾选上后,开启ARP学习后,类 似于X2这种SON自建立所产生的链路能够Ping通并正常工作。 思考和总结:1、一些棘手的告警,不能只靠删除一些简单链路来解决,需要从数据配置上和底层 链路来分析,对于X2的SON自建立链路来说,当删除后,有用户接入时,他还是会自动添加。 2、现网中ARP自动学习功能影响了X2链路,打开ARP学习,自建立链路就完全可以Ping通,无告警。
TD-LTE故障处理手册及典型案例

4
4
DSP BRD,看是否有RRU故障(基站侧可直接查看RRU是否掉电)
9
5
5
DSP SFP查询不可用RRU对应的光路是否OK(基站侧可看指示灯是否正常)
9
6
6
DSP CLKSRC查看当前使用的时钟,如是GPS ,DSP GPS查看当前收星情况(基站侧直接查看GPS是否开路或登录基站查看)
9
7
7
查看是否有系统无License运行告警、
原因分析
通常小区服务能力下降告警都是由于站点硬件故障导致的,例如RRU驻波告警、RRU到BBU之间收发光异常、光模块速率过低等,但是查询该站点并不存在上述情况,怀疑跟数据配置有关。
处理过程
1 查询RRU驻波、收发光功率、光模块速率都正常,也不存在其它异常告警,初步排除硬件故障原因;
2 怀疑跟数据配置有关,查询RRU和扇区配置发现该站点为8T8R的宏站配置,而且RRU的8个PATH也都正确关联进去,如下所示(详见附件)——
4
4
3
联系代维到BBU近端,重新插拔故障IR端口上的光模块和光纤接头并用酒精擦拭以清洁光纤接头,看是否恢复
5
4
4
通知代维人员上站更换光模块
5
5
结束
查询RRU收发光:
6)【26260:系统时钟不可用告警】
●告警解释
当基站使用本地晶振的时间超过其可保持的时限时,产生此告警。
●对系统影响
基站业务处理会出现各种异常,如切换失败、掉话等,严重时基站不能提供业务。
现象描述
多个双模站点LTE侧上报小区服务能力下降告警,无其它相关告警,需要排查产生该告警的原因。
ENODEB版本:DBS3900V100R005C00SPC372
TD华为(实操)

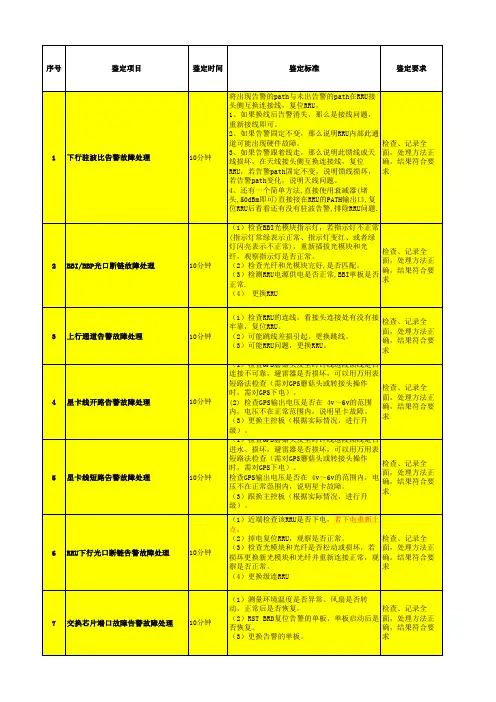

在规定时限的最 后1分钟完成操作 说出鉴定标准里的每个 给10分(不计口 操作步骤,缺1个步骤 头表述和记录时 扣5分,表述不清或不 间),每少1分钟 全1个步骤酌情扣1-3分 加2分扣满基分为 止。 说出鉴定标准里的每个 操作步骤,缺1个步骤 扣5分,表述不清或不 全1个步骤酌情扣1-3分 在规定时限的最 后1分钟完成操作 给10分(不计口 头表述和记录时 间),每少1分钟 加2分扣满基分为 在规定时限的最 后1分钟完成操作 给10分(不计口 头表述和记录时 间),每少1分钟 加2分扣满基分为 止。 在规定时限的最 后1分钟完成操作 给10分(不计口 头表述和记录时 间),每少1分钟 加2分扣满基分为 在规定时限的最 后1分钟完成操作 给10分(不计口 头表述和记录时 间),每少1分钟 加2分扣满基分为
1、漏做鉴定标 准里的每个步骤 扣5分; 未完成故障处理, 2、操作生硬、 扣20分 不规范酌情扣35分;
在规定时限的最 后1分钟完成操作 说出鉴定标准里的每个 给10分(不计口 操作步骤,缺1个步骤 头表述和记录时 扣5分,表述不清或不 间),每少1分钟 全1个步骤酌情扣1-3分 加2分扣满基分为 止。 在规定时限的最 后1分钟完成操作 给10分(不计口 头表述和记录时 间),每少1分钟 加2分扣满基分为
检查、记录全 面,处理方法正 确,结果符合要 求
检查、记录全 面,处理方法正 确,结果符合要 求
3
上行通道告警故障处理
10分钟
检查、记录全 面,处理方法正 确,结果符合要 求
4
星卡线开路告警故障处理
10分钟
检查、记录全 面,处理方法正 确,结果符合要 求
5
星卡线短路告警故障处理
10分钟
检查、记录全 面,处理方法正 确,结果符合要 求
华为GSMTD主次告警解释

E1/T1远端告警指示告警BSC到对端网元(如基站、核心网等)之间的中间传输设备或线路出现故障,导致对端网元出现E1/T1信号丢失告警(LOS: Loss of Signal)、E1/T1帧丢失告警(LOF: Loss of Frame)或E1/T1告警指示信号(AIS: Alarm Indication Signal)等告警时,对端网元向BSC回插E1/T1远端告警指示(RAI: Remote Alarm Indication),BSC产生此告警。
出现E1/T1远端告警指示告警通常意味着单通,说明BSC接收正常,而对端网元的接收存在问题,如BSC发送失效(即图1线路①故障)、传输线路中断(即图1线路②故障)、对端网元接收失效(即图1线路③故障)等。
图1 BSC与对端网元传输示意图Abis口为电口板时上报该类型告警,当图中线路发生E1/T1信号丢失、E1/T1帧丢失告警、E1/T1告警指示信号都会导致BSC到对端网元之间的中间传输设备或线路出现故障从而产生E1/T1远端告警指示告警,产生该告警的E1T1如果该传输为基站主链,则基站业务中断,伴随有OML故障告警及小区退出服务告警,所以E1/T1远端告警指示告警和以上告警有相关性。
OML故障告警当BSC的LAPD协议处理模块或者基站管理模块检测到OML链路故障时,上报此告警。
BSC与BTS之间以LAPD协议作为数据链路层协议,BSC与BTS间的数据链路层通过LAPD协议通信时需要建立LAPD链路,用于收发操作维护信息的链路被称为OML链路,用于承载载波信令的链路称为RSL链路。
BSC检测OML链路状态的方式有如下两种,使用任意一种检查方式检测到与BTS之间的OML链路故障时,产生此告警。
当基站发生OML链路故障时BSC与基站通信故障,基站无法提供业务,载频上报基站信令链路中断告警及GSM小区退出服务告警光口支路远端告警BSC到对端网元(如基站、核心网等)之间的中间传输设备或线路出现故障,导致对端网元出现信号丢失告警(LOS: Loss of Signal)、帧丢失告警(LOF: Loss of Frame)或告警指示信号(AIS: Alarm Indication Signal)等告警时,对端网元向BSC回插远端告警指示(RAI: Remote Alarm Indication),BSC产生此告警。
华为TD-LTE基站告警名称解释

当RHUB内部的硬件发生故障时,产生此告警。
设备和传输告警 RHUB与pRRU间链路异常告警 当RHUB与pRRU之间CPRI接口发生异常时,产生该告警。
设备和传输告警 RRRRUU组组网网断拓点扑告类警型与配置不一 设备和传输告警 致RR告U组警网拓扑类型与配置不一 设备和传输告警 致告警 设备和传输告警 SCTP链路故障告警 设备和传输告警 SCTP链路拥塞告警 设备和传输告警 TEC空调告警 设备和传输告警 TOD时钟异常告警
置当B)TS,的产E1生/T此1端告口警在。一如段果时连间续内15没分有钟接内收,任误何码脉率冲小时于,误B码TS恢产复生门此限告 警在,BT并S和且对向端对网端元网(元如发基送站RA、I(核远心端网告等警)指间示的)中信间号设。备或传输线路发生 故在障E1时/T,1线对路端接网收元端会口产检生测E1到/T帧1定信位号信丢号失错告误警((LLoOsSs: oLfosFsraomfe A当lIigPn时me钟nt链,路LF的A)客时户,端产与生服此务告端警通。信异常,且该故障状态累计30秒 (Li默ce认ns)e特未性恢超复过时宽,限产期生时此,告立警即。产当生该此故告障警状。态当恢Li复ce,ns且e特持性续重18新0秒加 载Li并ce恢ns复e特可性用超后过,截且止该日状期态进持入续保2分活钟期((默即认宽)限时期,)则时上,报立告即警产恢生复此。告 警Li。ce当ns宽e文限件期进(一入般宽为限6期0天时),过立后即,产且生该此状告态警持。续当2分宽钟限(期默(一认般)为时6,0天则) 过当后ML,PP或P组加的载丢新包的达可到用一Li定ce门ns限e(文门件限,可且配该置状,态缺持省续为2分千钟分(之默一认百))
设备和传输告警 E1/T1误码超限告警 设备和传输告警 E1/T1信号丢失告警 设备和传输告警 E1/T1远端告警指示告警 设备和传输告警 E1/T1帧失步告警 设备和传输告警 IP时钟链路异常告警 设备和传输告警 LLiicceennssee FFeeaattuurree不进可入用保告活警期 设备和传输告警 告警 设备和传输告警 License试运行告警
关于值班投诉处理操作和说明(TD)

1、TD维护账户介绍 2、告警工单处理 3、驻波告警介绍 4、指标工单处理 5、投诉案例分析 6、工单考核
1、TD室分维护账户介绍
PMS登陆IP:10.71.79.210 TD维护账号:tdsfwh 密码:1234
工单流程处理
1、系统工单 2、我的待处理工单
工单处理流程
工单查看 工单分析(故障、状态、指标) 工单处理(工单的派发) 工单报结(工单关闭)
2、告警工单的处理
登陆界面
杭州华为TD的OMC为40、41、42
主界面
对应OMC站点查找
图标颜色说明
告警查询
告警工单小结
OMC对应站点告警查询 告警是否恢复
是 关闭工单 否 派发分公司
3、驻波告警介绍
编辑ppt常用mml命令命令说明lstrru查询rru配置信息rnclsttcell查询小区基本信息rncdsptcell查询小区状态rnclsttncell查询小区的邻区信息rnclsttgsmncell查询gsm邻近小区rnclsttpccpch查询小区主公共控制物理信道查看小区功率rnclsttcellinterrathocov查询异频切换参数rncdsprru查询rru状态nodebdsprrupara查询rru参数状态查看驻波nodeblstlocell查询本地小区设备配置信息查看path与rru的属性nodebdsplocell查询本地小区设备状态nodeblstalmlog查询告警日志nodeblsttcarrier查询载波nodeblstbrd查询单板配置信息nodebdspbrd查询单板状态nodeblstport查询光口速率配置信息nodebdspport查询port状态光口状态nodeblstgps查询gps配置信息nodebdspgps查询gps状态nodebdspdsp查询dsp状态nodebdspopinfo查询光模块状态nodebrstsys复位站点切记对单个基站nodeb编辑ppt谢谢编辑ppt此课件下载可自行编辑修改供参考
TD屏蔽告警指导书

TD屏蔽基站告警指导书TD基站屏蔽告警需在OMC上执行,并分两步:一步是该基站在基站侧告警的屏蔽,一步是该基站在相应RNC上产生的告警的屏蔽。
现做相应介绍:一、基站侧告警的屏蔽:1、登录OMC920客户端软件,点击菜单上“监控”按钮,在下拉菜单上选择“告警设置”→“屏蔽规则”。
2、在弹出的界面上选择“新建”按钮,告警的屏蔽分两部分:“告警屏蔽规则”和“事件屏蔽规则”,注意这两部分都要进行屏蔽。
接下来先做“事件屏蔽规则”3、点击“事件屏蔽规则”后,弹出以下界面。
选择“事件源”,单击。
4、在出现的界面上点击“自定义选择”,然后依次选择“增加”→“网元”。
5、弹出以下界面,在输入框输入要屏蔽的基站名称,举例如:银座咖啡。
输入完站名后按回车键或点击后面的标志,左下方将会出现基站所属的RNC名称,点击RNC名称前面的符号。
点击RNC名称前面的“+”号后会出现基站名称。
6、选中基站,点击界面框中间的按钮,将基站选到右侧“已选择对象”栏中。
此时可以看到右侧已经出现对应的RNC名称,同样,点击RNC名称前面的“+”即可看到基站名。
完成后单击右下角的“确定“按钮7、此时返回到前面的界面,此时事件源中已经存在将要屏蔽的基站名称,单击右下角的“下一步”按钮。
8、在弹出的界面上选择“生效开始时间”,(有时因网元时间不一致,建议选择时间的时候往前选几个小时即可)。
如果屏蔽告警有时间限制的话,则可在“生效结束时间”栏里输入告警解除的时间,到时间后告警将会自动解除。
设置时间的时候可以在输入框里直接设置,也可以点击输入栏后的按钮进行选择时间。
设置完成后点击“完成”按钮。
9、在出现的界面上已经可以看到屏蔽的信息,注意检查一下告警是否已经是启用状态,可以选中建立的告警条,查看右下角的“应用”按钮,如果是灰的,则说明屏蔽已经生效,反之,则没生效,需要再点击“应用”以让其生效。
10、“事件屏蔽规则”完成后,要再进行“告警屏蔽规则”的设置,操作步骤与“事件屏蔽规则”的操作完全一样,在此不再详述。
华为交换机告警处理手册

华为端局告警处理手册目录1. MSC SERVER处理分册 (3)1.1 告警箱处于离线状态 (3)1.2、FE端口故障 (3)1.3、WCKI时钟参考源丢失 (4)1.4、控制框与业务框通信失败 (5)1.5、BAM到主机通讯失败 (7)1.6、BAM到主机连接中断 (8)1.7、与NTP服务器断连 (9)1.8、Q922链路故障 (10)1.9、TCP链路故障 (11)1.10、CPU过载 (12)1.11、单板网口协商失败 (14)1.13、许可证文件即将失效 (15)1.14、计费中心长时间未取话单 (16)1.15、心跳中断 (17)1.16、双机倒换 (18)1.17、私网中断 (19)1.18、IP资源失效 (21)1.19、备份连接失败 (22)1.20、单板故障 (23)1.21、许可证即将过期告警 (24)1.22、许可证已经过期告警 (25)1.23、电源输出开关关闭 (26)1.24、H.248 SCTP链路故障 (27)1.25、MGW退出服务 (29)1.26、MTP目的信令点不可达 (30)1.27、MTP路由传输禁止 (32)11.28、MTP链路故障 (33)1.29、MTP缓冲区拥塞 (35)1.30、M2UA链路故障 (37)1.31、SCCP目的信令点禁止 (38)1.32、SCCP子系统禁止 (40)N => 联系对端局点确认其子系统是否恢复。
(42)2. MGW处理分册 (42)2.1 FE级联网口故障 (42)2.2 风扇框通讯故障 (43)2.3 NET单板时钟检测异常 (46)2.4 NET单板时钟失锁 (49)2.5 GE级联光口故障 (51)2.6 NET单板时钟失锁 (53)2.7 NET单板时钟配线故障 (54)2.8 级联光口故障 (56)2.9 GE通道光模块故障 (58)2.10 TDM通道光模块故障 (61)3.11 BLU时钟检测异常 (63)2.12 信令链路故障告警 (65)2.13 SPF扣板链路故障 (67)2.14 L2UA链路组故障 (70)2.15 L2UA链路故障 (71)2.16 单板软件异常告警 (73)2.17 SIWF故障告警 (75)2.18 控制平面拥塞 (77)2.19 单板故障 (78)2.20 告警箱断链 (81)2.21 单板上存在故障的半永久 (82)2.22 参考源丢失 (84)2.23 虚拟媒体网关迁移出业务态 (85)1. MSC SERVER处理分册1.1 告警箱处于离线状态告警含义1. 告警解释当BAM与告警箱之间通信中断时间超过10秒钟后,系统将产生该告警。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
常见故障维护TD一般故障主要就几种,下面将一一介绍(处理方法仅供参考,各故障还须根据具体情况具体而定。
)1)传输问题,会出现类似下图告警(E1T1的或者IMA的):可以登陆对应基站,如图所示为CZTD3002基站,第一条上报来源CZHRNC01-820,对应的RNC侧IUB接口的传输是1框,25槽,27号链路,所属NODEB是CZTD3002。
我们可以在RNC的维护终端上或者直接在OMC上查看该条E1T1的状态。
如下图示(OMC上):输入命令如下图示:执行后我们会看上方窗体出现我们可以看到我们执行了DSP E1T1: SRN=1, SN=25, BT=AOU, LNKN=27;这条命令,下面的链路状态信息中链路运行状态为链路故障,另外在下方我们可以看到该条传输是被CZTD3002站点占用。
如果传输状态是好的,应为链路运行状态=链路可用。
在基站侧看往往显得更加直观,当我们需要判断传输问题是属于基站侧还是RNC侧时或开站时,我们就可能需要在RNC侧看传输。
可以让基站侧施工人员环回到RNC侧,这时如果链路状态变为可用则说明从RNC到基站传输设备没有问题,而问题出现在基站端。
如果链路仍然不可用,就须通知传输班或者让基站侧督导直接和传输人员联系。
下面介绍如何在基站端看传输状态如上图所示出现传输故障的是7槽1,2,3三个端口(NODEB BBU上的单板都是在0柜0框),由于我们定义的端口是从0开始的,也就是说该站的第二,三,四条传输有问题。
进入该站的MML命令窗口,查询传输状态:我们可以看到端口号1,2,3的链路运行状态是“存在信号丢失告警”,使用标志为“是”。
该站就需上站处理传输问题,当然由于是维护建议先让传输班看下,然后看是否需要上站处理。
一般传输问题都是传输头有问题或者传输端子有问题。
让基站侧代维先处理,如果处理不好,再让他环回给你看。
一种是向RNC侧环,前面已经讲过了,一种是向NODEB侧环,当向RNC环回可用的情况下,向NODEB侧环回链路运行状态变为物理环回,这种情况基本上把头子接好了就没有问题了,如果链路运行状态还是信号丢失告警的话,可能原因有几种,首先让代维重做传输头子,看是否存在虚焊等情况。
还有可能是传输线有问题。
换根线看看。
基本上都会解决,如果反复处理仍然存在问题的,可以考虑换块主控板试试,建议不要轻易换板子,换主控板板的话基站数据会全部丢失,需要重新加数据。
另出现板子坏的可能性也是非常非常小。
传输问题就这么多了。
2)驻波比问题对于驻波比问题我们还是从告警开始讲:上图是典型的驻波比告警,其中下行输出欠功率告警时附带告警。
我们可以看到定位信息为0柜54框0槽,对于RRU的编号按照如下规则定义的三槽一,二,三光口按从左到右从上到下的顺序是90,91,92,-----其中中间没有级联RRU的其编号也要跳过,比如一光口没有级联,二光口有级联则该级联RRU编号应为50而非49。
二槽则是从16开始依次下去规则和三槽的编号规则一样。
上图所示是54框则是三槽三光口第三个RRU。
为了能够更清晰的跟踪告警,我们建议专门对该站查询告警,查询方法上面有介绍。
下图是在查询对应RRU状态。
用到的命令是DSP RRU 只用输入对应框号即可,如果不输的话会列出所有的RRU状态信息。
如图所示,RRU正常状态应该是管理态=解锁,操作态=可用,可用态=正常,故障态=无告警,而此处故障态为重要。
可用命令DPL RRUPARA查询具体的驻波比情况对于室分站点我们用的都是RRU261即只有一个通道,故后面两个通道号都填1。
而对于宏站用的是RRU268有9个通道,其中有一个是校准通道,前八个通道有问题的话会出现驻波比告警,第九个通道有问题则是出现校准通道故障告警(譬如上行/下行校准通道不可用等)。
可以利用命令判断是哪个通道(PATH)有问题DSP PATH ,对于宏站如果哪个PATH 不可用,则一般情况下这个PATH就有驻波比,这时我们再用DPL RRUPARA 来查询驻波比情况,这是查询的结果很明显的看到该RRU驻波比值不在两个门限值范围内(74为该RRU的驻波比参数值,而我们的门限范围是10-35)。
另外如果门限在30到35时很可能会出现驻波比反复出现后又自动消失情况,这种情况说明该RRU所连接的天馈系统还是有问题的,只是问题不是很大而已。
对于RRU268校准通道不可用的情况一般处理下其对应的跳线连接都会好,像处理驻波比一样,首先检查跳线头子有没有连接好,确认连接好了对于宏站不方便用驻波比测试仪测试的可以考虑把跳线头子重做下,还不行换根跳线试试,再不行就只有想办法用测试仪测下,不建议在没有定位的情况下换设备。
而对于室分站建议要求用测试仪测试定位,如果不符合条件的可以先将负载接RRU上排除RRU可能。
剩下的就是基站侧维护人员怎么操作的事了,一般情况下都是室分天馈系统的问题。
另外需要注意的是在基站侧维护人员询问目前状态时,在确定其确实进行了一些有可能消除驻波比的情况下对RRU用RST BRD命令复位下,当然也可以让现场人员对RRU进行下电或者把光纤拔插下。
这样做的目的是为了能够更快的看到驻波比状况,因为驻波比告警自动消失需要一定时间。
(对于室分站点由于RRU分布不一定每个上站处理人员都很清楚,可以让现场拔下光纤判断是否是出现故障的RRU。
)如果复位后消失用命令DPL RRUPARA再次查询驻波比状态,参数正常须观察一周左右时间看是否再次出现。
如果没有消失继续让站上人员处理。
上面就是驻波比处理的一般步骤,当然如果上站人员很熟练的话基本上他们自己可以搞定,你需要做的是告诉他哪个地方出现驻波比,有没有恢复。
3)GPS问题GPS问题有两种,一种GPS故障不可用,一种是GPS搜星不足。
看到关于GPS的告警后我们可以通过DSP GPS查询状态,正常状态是:星卡状态为正常,跟踪到的GPS卫星数目须大于3颗。
如果星卡状态是故障或者跟踪到的卫星数目少于3颗,那就需要通知上站处理。
如果是搜星不足一般安装位置原因很大,上方九十度范围内无遮挡物,尽量避免强干扰源等。
搜星不稳也有这种可能,另外蘑菇头接头处没有做好也是一种可能。
如果是星卡故障的话让上站人员逐段处理,首先检查几个接头处是否出现松动,蘑菇头接头处是否异样,GPS跳线是否有刮破痕迹等。
还不行的话可以将主控板复位下,看是否正常。
如果依然不正常按照经验判断一般情况下让上站人员重做蘑菇头侧接头。
再不行换个蘑菇头试试。
一步一步排除,对于已开通站点主控板(WMPT板)坏的可能性不大,因此考虑的范围在连接主控板的星卡时钟线(黄铜线)线到蘑菇头那一段,蘑菇头换之前可以利用万用表的蜂鸣档测试GPS跳线是否有问题(一端芯皮用铜丝相接另一端用万用表探针芯皮相接如果响说明线没有问题。
)星卡时钟线和避雷器直接的连接也不能忽视,总之原则就是逐段分析,逐段排查。
通过测量电压确定是否馈线出问题:一般情况下在机顶GPS天馈接头处、在避雷器的接头处和GPS天线的馈头处芯和屏蔽套间的电压都保持在4.6V~5V之间,我们可以通过分别测量各个地方的电压来定位故障。
比如在机顶的GPS天馈接线柱上量得电压是4.9V,加上避雷器后在分路器接GPS天馈的接头处量得电压是4.1V,那么我们就可以定位分路器肯定有问题。
通过类似的方法就可以定位出GPS避雷器、后背板、和馈线上的各接线头是否有问题。
4)RRU离线对于此种情况需要代维上站查看是否RRU掉电,如果排除停电的可能,则通过对换光纤等方式确定是光纤问题还是RRU问题,一般情况下都是光纤问题,所以一般上站处理这样站点的建议带备用光纤。
5)断站,基站退服对于断站的站点明显标志是该站的所有该站的E1T1信号丢失告警或者其对应的邻接点不可用NODEB退服,还有其他的一大堆告警。
建议先让传输班看下该站的传输状态,再判断是否上站处理。
6)解/闭塞小区命令为BLK CELL(小区号定义规则基站号加小区编号,例如基站CZTD3100第一小区的小区号为31001)7)小区不可用/载频不可用某个小区不可用,在RNC侧利用DSP CELL 命令查询小区状态为不可用,或者在NODEB侧利用命令DSP LOCELL查询小区状态,注在NODEB侧小区编号是用0,6,12分别表示第一二三小区。
小区不可用的但是还有其他小区可用的情况下,这时需要查看下对应小区的RRU是否可用DSP RRU,或者看有没有对应小区的RRU上报驻波比或者离线告警。
如果RRU不存在问题,则查看BBP单板状态DSP BRD,单板不可用的情况下,先给其复位RST BRD其中槽位号为对应不可用单板槽位号。
单板复位正常后再看不可用小区是否恢复,如果单板没有恢复正常,再复位次还不行的话就需要上站处理,先拔插下,看是否能好,如果不能好的话就换块板子。
如果单板是可用状态,则查询DSP芯片状态,命令DSP DSP,如果有不可用的DSP芯片则复位对应的单板,如果复位后DSP芯片正常可用,再看看小区状态,如果复位后DSP芯片仍然不可用,则再次复位下如果还不行的话就需要上站处理先拔插下,看是否能好,如果不能好的话就换块板子试试。
如果查询基站侧RRU,单板,DSP芯片均无问题,则在RNC侧去激活激活小区试试,去激活命令DEA CELL 激活命令ACT CELL。
观察小区状态是否可用,如果还不可用的话(这种情况比较少)可以考虑复位整个基站命令RST SYS,注此命令慎用,因为此命令会导致整个站点断站,业务中断。
再不行就让站上人员断电重启基站,正常情况下按照上述操作基本上能解决如果还不能解决,请联系华为技术支持。
载频不可用采用的方法基本上一样,当你看到载频不可用告警或者有投诉时,你可以查询下小区载频状态。
查询载频状态的命令为DSP CARRIERRES(基站侧)DSP CARRIER(RNC 侧须填写对应小区标识即小区号)。
查询DSP芯片是否有不可用DSP DSP。
