2018年中考物理 专题讲解 第十七讲 欧姆定律(含解析)

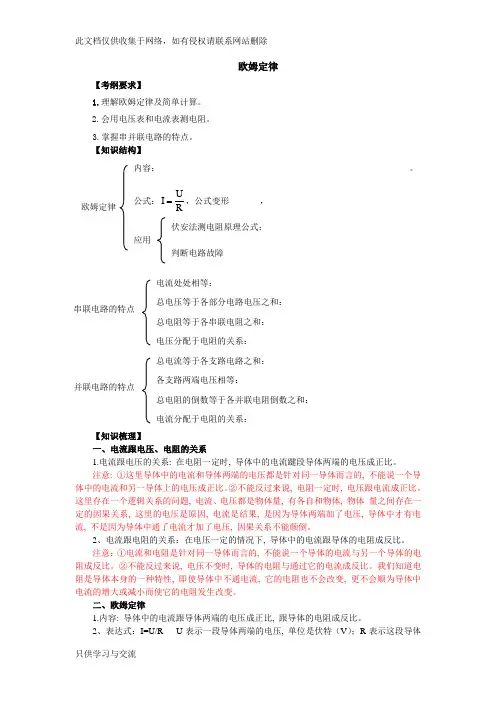

欧姆定律【考纲要求】1．通过实验，探究电流、电压和电阻的关系；2．理解欧姆定律，并能进行简单的计算；3．会应用欧姆定律测量电阻；4．了解欧姆定律的应用。

【命题趋势】在中考试题中，仍会结合串并联电路的特点和欧姆定律进行简单的计算，实验侧重于伏安法测电阻的相关问题。

填空题主要“通过开关的开闭转换电路连接形式，结合串、并联电路的特点和欧姆定律进行简单的计算”，选择题主要“利用滑动变阻器的作用和欧姆定律分析电表示数的变化”。

【考点精析】一．选择题（共5小题）1．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω【考点】IH：欧姆定律的应用；H!：串联电路的电流规律；I6：串联电路的电压规律．【分析】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点求出滑动变阻器接入电路中的电阻与定值电阻阻值的比值；当滑动变阻器接入电路中的电阻最大时，定值电阻的阻值最大，根据比值关系求出定值电阻的最大阻值得出定值电阻的范围，然后结合选项得出答案．【解答】解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U滑=U﹣U R=3V﹣2V=1V，∵串联电路中各处的电流相等，∴根据欧姆定律可得：====，当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：R max=2R滑max=2×10Ω=20Ω，即定值电阻的最大阻值不能超过20Ω，结合选项可知，ABD不符合，C符合．故选C．2．如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20ΩB．12V 20Ω C．6V 10ΩD．12V 10Ω【考点】IH：欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，根据欧姆定律求出电源的电压；当滑片位于a端时，变阻器接入电路中的电阻最大，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出R2的最大阻值．【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，由I=可得，电源的电压：U=IR1=0.6A×10Ω=6V，故BD错误；当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的总电阻：R===30Ω，因串联电路中总电阻等于各分电阻之和，所以，R2的最大阻值：R2=R﹣R1=30Ω﹣10Ω=20Ω，故A正确、C错误．故选A．3．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【考点】IH：欧姆定律的应用．【分析】（1）由电路图可知，滑动变阻器与灯泡并联，根据并联电路独立工作、互不影响可知滑片的移动不能改变灯泡的亮暗；（2）当滑片位于右端时，滑动变阻器接入电路中的电阻最大，此时干路电流最小，根据欧姆定律求出通过的电流，利用并联电路的电流特点求出干路电流；（3）根据滑动变阻器的铭牌可知允许通过的最大电流，根据欧姆定律即可求出变阻器能接入的最小电阻值；（4）根据并联电路的电阻特点可知滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，则利用欧姆定律即可求出最大电阻值．【解答】解：A、由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B、当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：I1min===0.2A，则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C、由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：R min===3Ω，所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D、由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：R max===5Ω，故D正确．故选D．4．如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（）A．增加了0.2V B．减少了0.2V C．增加了0.4V D．减少了0.4V【考点】IH：欧姆定律的应用．【分析】分析电路的连接，滑动变阻器的滑片从某个位置向右滑动一段距离，判断变阻器连入电路中的电阻变化，由分压原理，判断电压表示数变化；由串联电路电压的规律确定R的电压变化；对R而言，由欧姆定律分别得出两种状态下电阻的表达式，由合分比定量，得出R减小的电压，根据串联电路电压的规律，变阻器增加的电压等于R减小的电压．【解答】解：原电路中，R与变阻器串联，电压表测变阻器的电压，电流表测电路中的电流，将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I1、I2，R两端的电压分别为从U1、U2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大；由串联电路电压的规律，R的电压减小；对R而言，由欧姆定律I=，R==，由合分比定量，R=，故△U=R△I=10Ω×0.04A=0.4V，即R减小的电压，根据串联电路电压的规律，各部分电压之和等于电源电压，故变阻器增加的电压等于R减小的电压，即电压表示数增加了0.4V．故选C．5．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小【考点】IH：欧姆定律的应用．【分析】由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2电流的变化，根据并联电路的电流特点可知干路电流的变化，利用P=UI可知电路消耗电功率的变化，根据电表示数的变化可知电路中的总功率变化．【解答】解：由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路电流；因电源的电压不变，所以，滑片移动时，电压表V的示数不变，故C错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，滑动变阻器的滑片向左移动时，变阻器接入电路中的电阻变大，由I=可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，故D正确；由P=UI可知，电路消耗的总功率变小，故A错误；由电压表V示数不变、电流表A示数变小可知，电压表V的示数与电流表A的示数的比值变大，故B错误．故选D．二．填空题（共5小题）6．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为 3 V，通过R1的电流是0.2 A．【考点】IH：欧姆定律的应用．【分析】由电路图可知，R1与R2并联，电流表测R2支路的电流，根据并联电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出通过R1的电流．【解答】解：由电路图可知，R1与R2并联，电流表测R2支路的电流，因并联电路中各支路两端的电压相等，所以，由I=可得，电源的电压：U=U2=I2R2=0.3A×10Ω=3V；通过R1的电流：I1===0.2A．故答案为：3；0.2．7．在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲 1.25 km．【考点】IH：欧姆定律的应用．【分析】知道电压表和电流表的示数，利用欧姆定律求出连接短路位置到甲地的两段输电线的电阻值；又知道10km 导线的电阻为100Ω，据此求出导线的长度，从而确定出短路的地点离甲地的距离．【解答】解：由欧姆定律可得，连接短路位置到甲地的两段输电线的总电阻：R===25Ω，因10km导线的电阻为100Ω，且电阻和长度成正比，所以，短路处距甲地的导线总长度：L=×10km=2.5km，则短路位置距离甲的距离：s=×L=×2.5km=1.25km．故答案为：1.25．8．如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当S l闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为 6 V；当S2闭合，S1、S3断开时，电流表示数为0.2 A；当S1、S3闭合，S2断开时，电流表示数为0.9 A．【考点】IH：欧姆定律的应用．【分析】（1）当S1闭合，S2、S3断开时，只有R2连入电路中，由欧姆定律计算电源电压；（2）当S2闭合，S1、S3断开时，R1与R2串联，由串联电路特点和欧姆定律计算电流表示数；（3）当S1、S3闭合，S2断开时，R1与R2并联，电流表测干路电流，由并联电路特点和欧姆定律计算电流表示数．【解答】解：（1）由电路图知，当S1闭合，S2、S3断开时，只有R2连入电路中，电流表测R2的电流，由I=可得电源电压：U=U2=I2R2=0.6A×=6V；（2）由电路图知，当S2闭合，S1、S3断开时，R1与R2串联，电流表电路的电流，由串联电路电阻特点知：R=R1+R2=20Ω+10Ω=30Ω，则电流表示数：I===0.2A；（3）由电路图知，当S1、S3闭合，S2断开时，R1与R2并联，电流表测干路电流，由并联电路电压特点知：U=U1=U2=6V，由并联电路的电流特点和I=可得，电流表示数：I′=I1+I2=+I2=+0.6A=0.9A．故答案为：6；0.2；0.9．9．如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压是12 V，变阻器的最大阻值是16 Ω．【考点】IH：欧姆定律的应用．【分析】分析滑片分别在b端和a端时对应的图乙的点的坐标，根据欧姆定律求电阻R；根据滑片在b端时电路的连接，由电阻的串联及欧姆定律求变阻器的最大阻值．【解答】解：闭合开关后，滑片P在b端时，R与变阻器的最大电阻串联，电压表测R的电压，电流表测电路中的电流，根据串联电路电压的规律，电压表示数小于电源电压，由图乙知，U V=4V，电路中的电流为I1=0.5A；滑到a端时，变阻器连入电路中的电阻为0，电路中只有R，电压表示数最大，为电源电压，由图知，U=12V，此时电路中的电流为I=1.5A，由欧姆定律I=，电阻：R==8Ω，在串联电路中，由欧姆定律，串联的电阻：R总==24Ω，根据电阻的串联，变阻器的最大阻值：R滑=R总﹣R=24Ω﹣8Ω=16Ω．故答案为：12；16．10．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两表示数之比U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为0.9A 、0.6A ．【考点】IG：欧姆定律的变形公式．【分析】根据题意分析电路结构，然后根据串并联电路特点与欧姆定律分析答题．【解答】解：由图示电路图可知，甲、乙均为电压表，闭合S1、S2时，两电阻串联，甲测R1两端电压，乙测两电阻串联的总电压，已知U甲：U乙=1：3，则U乙=3U甲，两电阻串联，通过两电阻的电流I相等，两电阻之比： =====，所以R2=2R1=20Ω，甲、乙均为电流表时，仅闭合S1，两电阻并联，乙测通过R1的电流，甲测干路电流，两电流表的示数分别为：I甲=I1+I2=+=+=0.9A，I乙===0.6A．故答案为：0.9A；0.6A．三．计算题（共1小题）11．如图甲所示，实验小组的同学设计了一种测量温度的电路．已知电源电源为6V且保持不变，R0是定值电阻，R t是热敏电阻，其阻值随温度变化的图象如图乙所示．电流表采用“0～0.3A”的量程．（1）当环境温度是40℃时，电流表的示数为0.2A，求此时R t消耗的电功率及R0的电阻值；（2）该电路能测量的最高温度是多少．【考点】IH：欧姆定律的应用．【分析】（1）分析电路的连接，当环境温度是40℃时可知热敏电阻大小，根据P=I2R求R t消耗的电功率；根据欧姆定律和电阻的串联求R0的电阻值；（2）由图乙可知，温度越高，热敏电阻越小，电路的总电阻越小，电路的总电流越大，因电流表采用“0～0.3A”的量程，故最大电流不能超过0.3A，根据欧姆定律求出串联的最小电阻，由电阻的串联求热敏电阻的最小值，从而得出最高温度．【解答】解：（1）由甲图知，两电阻串联，电流表测电路中的电流，当环境温度是40℃时，由图乙知，热敏电阻的阻值为R t=25Ω，此时电流表的示数为I=0.2A，则R t消耗的电功率：P t=I2R t=（0.2A）2×25Ω=1W；根据欧姆定律可得，电路的总电阻：R==30Ω，根据串联电路的电阻规律可得，R0的电阻值：R0=R﹣R t=30Ω﹣25Ω=5Ω；（2）电流表采用“0～0.3A”的量程，故最大电流不能超过0.3A，根据欧姆定律可得，串联电路的最小总电阻：R小==20Ω，根据串联电路的电阻规律可得，热敏电阻的最小阻值：R t小=R小﹣R0=20Ω﹣5Ω=15Ω；由图乙知，对应的最高温度为90℃．（1）当环境温度是40℃时，电流表的示数为0.2A，此时R t消耗的电功率及R0的电阻值分别为1W和5Ω；（2）该电路能测量的最高温度是90℃．四．解答题（共4小题）12．小王同学在科技创新活动中设计了一个可以测量金属滑片旋转角度的电路．如图1所示，把电阻丝EF弯成半圆形（电阻丝的电阻与其长度成正比），O为圆心，OP为一能够绕圆心O转动的金属滑片，P与EF接触良好．如图2所示，A为电流表（可选择A1：量程为100mA、内阻r1=4Ω或A2：量程为20mA、内阻r2=18Ω）；R为滑动变阻器，阻值变化范围为0～100Ω，保护电阻R0=40Ω，理想电源电压U=1.5V不变，电流表可看成一个能显示通过自身电流大小的定值电阻．选择合适的电流表，把E、O两个接线柱分别与M、N相接，为了从电流表上直接读出OP的旋转角度．请完成以下内容：（1）连接好电路后，将OP转到E端，闭合开关S，再调节滑动变阻器R使电流表示数为最大刻度值，此时电流表指针所指位置处标注的读数是0度．则电流表应选择A2（选填“A1”或“A2”）（2）保持滑动变阻器滑片位置不变，把OP转到F端，电流表的示数为7.5mA，此时电流表指针所指的位置处标注的读数是180度，则电流表最大刻度的一半处应标注的读数是108 度；电流表刻度值为15 mA处，应标注的读数是36度．（3）在完成其它标注后，小王同学发现表盘新的刻度值不均匀，为帮她解决这个问题，同学们用理想电压表设计了如下四个改进的电路，其中可行的两个是AB ．【考点】IH：欧姆定律的应用．【分析】（1）把E、O两个接线柱分别与M、N相接，将OP转到E端时，电阻丝EF接入电路中的电阻为零，调节滑动变阻器R使电流表示数为最大刻度值，根据欧姆定律求出此时电路中的总电阻，然后与保护电阻的阻值相比较得出答案；（2）把E、O两个接线柱分别与M、N相接，将OP转到E端时，根据欧姆定律求出电路中的总电阻，即为R0、电流表和R的总电阻；保持滑动变阻器滑片位置不变，把OP转到F端时，知道电路中的电流，根据欧姆定律求出总电阻，根据电阻的串联求出电阻丝EF的阻值，根据电流表的量程可知最大刻度的一半处电路中的电流，根据欧姆定律求出电路中的总电阻，然后求出电阻丝EF接入电路中的电阻，然后根据比例关系求出电流表最大刻度的一半处应标注的读数；同理求出标注的读数是36度时电阻丝EF接入电路中的电阻，根据欧姆定律求出电流表刻度值；（3）分析电路的连接方式和电表所测的电路元件，根据欧姆定律和串联电路的特点判断符合题意的选项．【解答】解：（1）把E、O两个接线柱分别与M、N相接，将OP转到E端时，电阻丝EF接入电路中的电阻为零，调节滑动变阻器R使电流表示数为最大刻度值，若电流表选择A1，则电路中的最大电流I=100mA=0.1A，由I=可得，电路中的最小总电阻：R最小===15Ω＜40Ω，不符合题意，所以，电流表应选择A2；（2）把E、O两个接线柱分别与M、N相接，将OP转到E端时，由电流表A2的量程可知，电路中的最大电流I=20mA=0.02A，此时电路的最小总电阻即R0、电流表和R的总电阻：R最小===75Ω，保持滑动变阻器滑片位置不变，把OP转到F端时，电路中的电流I1=7.5mA=0.0075A，此时电路中的总电阻：R总1===200Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻丝EF的阻值：R EF=R总1﹣R最小=200Ω﹣75Ω=125Ω，电流表最大刻度的一半处，电路中的电流I2=10mA=0.01A，电路中的总电阻：R总2===150Ω，电阻丝EF接入电路中的电阻：R EF′=R总2﹣R最小=150Ω﹣75Ω=75Ω，则电流表最大刻度的一半处应标注的读数是×180°=108°；标注的读数是36度时，电阻丝EF接入电路中的电阻×125Ω=25Ω，电流表刻度值I3===0.015A=15mA；（3）A．电阻丝EF全部接入电路中，整个电路的总电阻不变，电路中的电流不变，由U EP=IR EP可知，U EP与R EP成正比，R EP与EP的长度成正比，长度与角度成正比，所以电压表的示数与角度成正比，故A符合题意；B．电阻丝EF全部接入电路中，整个电路的总电阻不变，电路中的电流不变，由U EP=U﹣IR EP可知，U EP与R EP成正比，R EP与EP的长度成正比，长度与角度成正比，所以电压表的示数与角度成正比，故B符合题意；C．由U EP=R EP可知，U EP与R EP不成正比，则U EP与EP的长度不成正比，故C不符合题意；D．由U EP=R1可知，U EP与R EP不成正比，则U EP与EP的长度不成正比，故D不符合题意．故选AB．故答案为：（1）A2；（2）108；15；（3）AB．13．如图所示电路中，电源电压恒定，电阻R0=5Ω，滑动变阻器的最大阻值为R P，闭合开关，移动滑片，当接入电路的有效阻值为时电流表A的示数为0.45A，当接入电路的有效阻值为时电流表A的示数为0.5A，试求：（1）变阻器的最大阻值R P（2）若电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．【考点】IH：欧姆定律的应用；I6：串联电路的电压规律；ID：滑动变阻器的使用．【分析】由电路图可知，电阻R0和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；（1）根据串联电路电压特点和欧姆定律，利用已知数据分别表示出电压的电压，根据电源的电压不变得出等式，求出变阻器的最大阻值和电源的电压；（2）根据电压表和电流表的最大值，利用串联电路的特点和欧姆定律分别求出滑动变阻器可连入电路的最大、最小阻值即可得出阻值得范围．【解答】解：（1）设电源的电压为U，由题意可知：滑动变阻器接入电路的有效阻值为时，电路中的电流为0.45A；接入电路的有效阻值为时，电路中的电路为0.5A，所以电源的电压为：U=0.45A×（5Ω+）﹣﹣﹣﹣﹣①U=0.5A×（5Ω+）﹣﹣﹣﹣﹣﹣②由①②可得：R P=20Ω，U=4.5V；（2）为保证电流表不损坏，电路中的最大电流为0.6A，则电路中的总电阻为=7.5Ω，滑动变阻器连入电路电阻的最小值为2.5Ω；为保证电压表不损坏，滑动变阻器的最大电压为3V，则此时R0的电压为4.5V﹣3V=1.5V，电路中的电流为=0.3A，此时滑动变阻器连入电路电阻的最大值为=10Ω；所以滑动变阻器可连入电路的阻值范围为2.5Ω～10Ω．答：（1）变阻器的最大阻值为20Ω；（2）滑动变阻器可连入电路的阻值范围为2.5Ω～10Ω．14．如图（a）所示的电路中，电源电压保持不变．闭合开关后，滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b）所示，通过分析求：（1）电源电压；（2）电阻R阻值；（3）滑动变阻器的最大阻值．【考点】IG：欧姆定律的变形公式．【分析】分析电路图知：定值电阻R与滑动变阻器串联，电压表V测量定值电阻两端电压，电流表测量电路中电流；（1）当滑片在a端时，电路中的电流最大，电压表测量电源两端电压；（2）根据图象读出，滑片在a端时的电压和电流值，直接根据R=即可求出定值电阻的阻值；（3）当滑片在b端时，滑动变阻器接入电路的阻值最大，从图象上读出电压表的示数和电路中的电流，根据串联电路电压的特点和欧姆定律的变形公式即可求出滑动变阻器的最大阻值．【解答】解：（1）滑片在a端时，电压表的电压为电源电压，由I﹣U图象可知电源电压6V；（2）电阻R阻值；（3）滑片在b端时，由I﹣U图象可知电阻R两端的电压为1V，通过的电流为0.1A，此时滑动变阻器两端的电压U P=6V﹣1V=5V；滑动变阻器的最大阻值．答：（1）电源电压为6V；（2）电阻R阻值为10Ω；（3）滑动变阻器的最大阻值为50Ω．15．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示．将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响．图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω．当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响．图乙是热敏电阻的阻值随温度变化的图象．（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为70 Ω．当环境温度升高时，继电器的磁性将增大．（选填“增大”、“减小”或“不变”）．（2）图甲中警铃的接线柱C应与接线柱 B 相连，指示灯的接线柱D应与接线柱 A 相连（均选填“A”或“B”）．（3）图甲中线圈下端P的磁极是S 极（选填“N”或“S”）．（4）请计算说明，环境温度在什么范围内时，警铃报警．直接写出答案：t≥80℃．【考点】IH：欧姆定律的应用．【分析】（1）从图乙中找出40℃对应的热敏电阻的阻值，由图象分析热敏电阻阻值随温度的变化关系，结合欧姆定律分析电路中电流的变化，从而判断出电磁铁磁性的变化；（2）由题干中“当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响”判断出警铃和指示灯的连接情况；（3）由线圈中的电流方向，根据安培定则判断出电磁铁的NS极；（4）由题干中“当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响”，结合欧姆定律求出热敏电阻接入电路的阻值的最大阻值，从图象上找到对应的温度就可以解决问题．【解答】解：（1）分析乙图，找到热敏电阻40℃对应的阻值为70Ω，并且分析图象发现：温度升高时，热敏电阻阻值减小，根据欧姆定律，电路中电流就会增大，电磁铁的磁性就会增大；（2）由题中“当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响”，所以警铃的接线柱C应与接线柱B连，指示灯的接线柱D应与接线柱A相连；（3）由安培定则可判断出线圈的下端P的极性是S极；（4）当线圈中的电流I=50mA=0.05A时，继电器的衔铁将被吸合，警铃报警；控制电路的总电阻：R总===60Ω，故热敏电阻：R=R总﹣R0=60Ω﹣30Ω=30Ω由图乙可知，此时t=80℃；所以，当温度t≥80℃时，警铃报警．故答案为：（1）70；增大；（2）B；A；（3）S；（4）t≥80℃．。
