VLAN之间访问，ACL和VACL的区别
最近经常碰到有人问起Cisco交换机上如何实现VLAN之间的访问控制，一般我都会告诉对方，在三层
交换机上直接把ACL应用到相应VLAN的虚端口就OK了，其实我自己也没有机会去真正实践过。
眼下正巧有个项目涉及到这方面的需求，于是对如何实现VLAN之间的访问控制仔细研究了一番，这才发现VLAN访问控制列表（VACL）和VLAN之间的访问控制列表其实在实现方式上是有很大不同的，虽然
从字面上看两者差不多。
我们常说的VLAN之间的访问控制，它的实现方式是将ACL直接应用到VLAN的虚端口上，与应用到
物理端口的ACL实现方式是一样的。
而VLAN访问控制（VACL），也称为VLAN访问映射表，它的实
现方式与前者完全不同。
它应用于VLAN中的所有通信流，支持基于ETHERTYPE和MAC地址的过滤，可以防止未经授权的数据流进入VLAN。
目前支持的VACL操作有三种：转发(forward)，丢弃(drop)，
重定向(redirect)。
VACL很少用到，在配置时要注意以下几点：
1. 最后一条隐藏规则是deny ip any any，与ACL相同。
2. VACL没有inbound和outbound之分，区别于ACL。
3. 若ACL列表中是permit，而VACL中为drop，则数据流执行drop。
4. VACL规则应用在NAT之前。
5. 一个VACL可以用于多个VLAN中；但一个VLAN只能与一个VACL关联。
6. VACL只有在VLAN的端口被激活后才会启用，否则状态为inactive。
下面，我以Cisco3550交换机作为实例来详细描述一下两者之间不同的实现方式。
网络基本情况是划分了三个vlan：vlan10、vlan20和vlan30，vlan虚端口的IP地址分别为192.168.10.
1/24、192.168.20.1/24和192.168.30.1/24。
访问控制要求：vlan10和vlan20之间不能访问，但都能访问vlan30。
（一）通过VLAN之间ACL方式实现
******** 配置VLAN ********
Switch(config)# vlan 10 // 创建vlan 10
Switch(config-vlan)# vlan 20
Switch(config-vlan)# vlan 30
Switch(config-vlan)# int vlan 10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0 // 配置vlan10虚端口IP
Switch(config-if)# int vlan 20
Switch(config-if)# ip address 192.168.20.1 255.255.255.0
Switch(config-if)# int vlan 30
Switch(config-if)# ip address 192.168.30.1 255.255.255.0
******** 配置ACL ********
Switch(config)# access-list 101 permit ip 192.168.10.0 0.0.0.255 192.168.30.0 0.0.0.255
Switch(config)# access-list 102 permit ip 192.168.20.0 0.0.0.255 192.168.30.0 0.0.0.255
******** 应用ACL至VLAN端口 ********
Switch(config)# int vlan 10
Switch(config-if)# ip access-group 101 in
Switch(config)# int vlan 20
Switch(config-if)# ip access-group 102 in
（二）通过VACL方式实现
******** 配置VLAN ********
Switch(config)# vlan 10 // 创建vlan 10
Switch(config-vlan)# vlan 20
Switch(config-vlan)# vlan 30
Switch(config-vlan)# int vlan 10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0 // 配置vlan10虚端口IP
Switch(config-if)# int vlan 20
Switch(config-if)# ip address 192.168.20.1 255.255.255.0
Switch(config-if)# int vlan 30
Switch(config-if)# ip address 192.168.30.1 255.255.255.0
******** 配置ACL ********
Switch(config)# access-list 101 permit ip 192.168.10.0 0.0.0.255 192.168.30.0 0.0.0.255
Switch(config)# access-list 101 permit ip 192.168.30.0 0.0.0.255 192.168.10.0 0.0.0.255 （不同之处：因为VACL对数据流没有inbound和outbound之分，所以要把允许通过某vlan的IP
数据流都permit才行。
VLAN10允许与VLAN30通讯，而数据流又是双向的，所以要在ACL中增加VL AN30的网段）
Switch(config)# access-list 102 permit ip 192.168.20.0 0.0.0.255 192.168.30.0 0.0.0.255
Switch(config)# access-list 102 permit ip 192.168.30.0 0.0.0.255 192.168.20.0 0.0.0.255
******** 配置VACL ********
第一步：配置vlan access map
Switch(config)# vlan access-map test1 //定义一个vlan access map，取名为test1
Switch(config-vlan-access)# match ip address 101 // 设置匹配规则为acl 101
Switch(config-vlan-access)# action forward // 匹配后，设置数据流转发（forward）
Switch(config)# vlan access-map test2 //定义一个vlan access map，取名为test2
Switch(config-vlan-access)# match ip address 102 // 设置匹配规则为acl 102
Switch(config-vlan-access)# action forward // 匹配后，设置数据流转发（forward）第二步：应用VACL
Switch(config)# vlan filter test1 vlan-list 10 //将上面配置的test1应用到vlan10中
Switch(config)# vlan filter test2 vlan-list 20 //将上面配置的test1应用到vlan20中
以上就是关于VLAN之间ACL和VACL的简单配置实例。
我个人认为一般情况下，通过VLAN之间AC
L实现访问控制比较方便，但是当VLAN的端口比较分散时，采用VACL相对而言就要简单很多。
不过
使用VACL的前提是交换机支持此功能，目前可能只有Cisco 3550、4500和6500系列的交换机支持。
InspurCN8000系列INOS-CN软件基础配置指南
第 1 章 概述
本章对 Inspur INOS-CN 软件进行概括介绍。 软件兼容性
Inspur INOS-CN 软件与运行任何 Inspur INOS-CN 软件变体的所有 Inspur 产品都兼容。Inspur INOS-CN 软件还与符合 IEEE 和 RFC 合规标准的所有网络操作系统兼容。 适用于整个数据中心的常用软件
Inspur INOS-CN 软件可以提供以下 IP DHCP) 助手 热备份路由协议 (HSRP) 网关负载均衡协议 (GLBP) 增强型对象追踪 基于策略的路由 (PBR)
IPv4 下所有协议的单播平滑重启，IPv6 下 OPSFv3 的单播平滑重启 IP 多播
Inspur INOS-CN 软件对上述协议的使用完全符合各种最新标准，并包含 4 字节自治系统编号 (ASNs) 和 增量最短路径优先 (SPF) 功能。所有单播协议均支持不间断转发平滑重启 (NSF-GR) 功能。所有协议均支持 各种类型的接口，其中包括以太网接口、VLAN 接口、子接口、Port-channel、隧道接口和环回接口等。IP 服务
Inspur INOS-CN 软件采用统一的操作系统，可以在数据中心网络内的所有区域运行，包括 LAN 和第 4 层到第 7 层网络服务。 下图显示了 Inspur INOS-CN 软件在数据中心内的部署情况。
3
3
园区
图 1：Inspur INOS-CN 在数据中心内的部署
园区核心
Internet边缘
Inspur 嵌入式事件管理器 (EEM) 可以提供设备与系统管理功能，让您能够根据发生的网络事件对系统行 为进行自定义。
NetFlow Inspur INOS-CN NetFlow 支持第 5 版导出和第 9 版导出。Inspur INOS-CN NetFlow 还支持灵活 NetFlow 配
VLAN之间ACL和VACL的区别
最近经常碰到有人问起Cisco交换机上如何实现VLAN之间的访问控制，一般我都会告诉对方，在三层交换机上直接把ACL应用到相应VLAN的虚端口就OK了，其实我自己也没有机会去真正实践过。
眼下正巧有个项目涉及到这方面的需求，于是对如何实现VLAN之间的访问控制仔细研究了一番，这才发现VLAN访问控制列表（VACL）和VLAN之间的访问控制列表其实在实现方式上是有很大不同的，虽然从字面上看两者差不多。
我们常说的VLAN之间的访问控制，它的实现方式是将ACL直接应用到VLAN的虚端口上，与应用到物理端口的ACL实现方式是一样的。
而VLAN访问控制（VACL），也称为VLAN访问映射表，它的实现方式与前者完全不同。
它应用于VLAN中的所有通信流，支持基于ETHERTYPE和MAC地址的过滤，可以防止未经授权的数据流进入VLAN。
目前支持的VACL操作有三种：转发(forward)，丢弃(drop)，重定向(redirect)。
VACL很少用到，在配置时要注意以下几点：1) 最后一条隐藏规则是deny ip any any，与ACL相同。
2) VACL没有inbound和outbound之分，区别于ACL。
3) 若ACL列表中是permit，而VACL中为drop，则数据流执行drop。
4) VACL规则应用在NAT之前。
5) 一个VACL可以用于多个VLAN中；但一个VLAN只能与一个VACL关联。
6) VACL只有在VLAN的端口被激活后才会启用，否则状态为inactive。
下面，我以Cisco3550交换机作为实例来详细描述一下两者之间不同的实现方式。
网络拓扑图网络基本情况是划分了三个vlan：vlan10、vlan20和vlan30，vlan虚端口的IP地址分别为192.168.10.1/24、192.168.20.1/24和192.168.30.1/24。
访问控制要求：vlan10和vlan20之间不能访问，但都能访问vlan30。

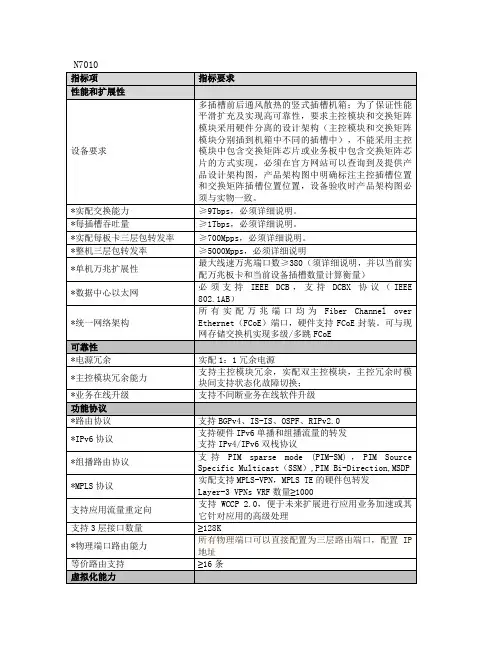

N7k5k 参数
