华为3600交换机命令说明及资料整理一．基本命令1.基本设置命令display current-configuration 显示当前配置system-view 进入系统视图sysname XXXXX 设置交换机名称2.IP地址配置命令Display ip interface 显示接口的详细信息ip address 192.168.1.1 255.255.255.0 设置IP地址和子网掩码3.Vlan设置命令vlan X 创建vlan接口并进入vlan视图 vlan X to Y 创建X到Y多个vlanshutdown 关闭vlan接口undo vlan X 初始化vlan xdisplay vlan x 查看vlan x配置信息display vlan all 查看所有vlan配置信息port Ethernet 1/0/x 向vlan中加入ethernet 1/0/xport Ethernet 1/0/x to Ethernet 1/0/y 向vlan中加入ethernet 1/0/x到ethernet 1/ 0/y(只对access端口类型有效，将Trunk端口和Hybrid端口加入VLAN，只能通过以太网端口视图下的port trunk permit vlan和port hybrid vlan命令实现)Dis cu 查看命令（yangxiaojun）Quit 退出Save 保存4.端口设置命令copy configuration source ethernet 1/0/1 destination ethernet 1/0/2 ethernet 1/ 0/3将端口1的配置信息拷贝到端口2和端口3Description XXXXX 对端口进行描述display brief interface ethernet 1/0/1 显示端口1的简要配置信息display interface ethernet1/0/1 显示端口1的配置信息port link-type XXXXX 设置端口类型access：设置端口为Access端口。

H3c s3600系列交换机配置命令

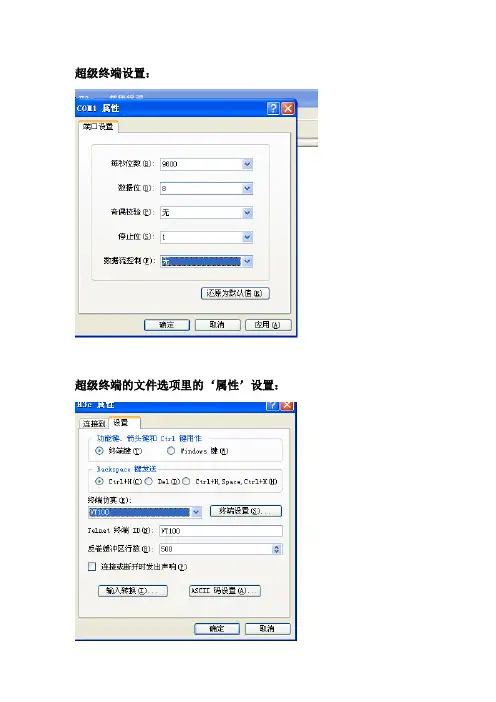

超级终端设置：超级终端的文件选项里的‘属性’设置：当超级终端配置好以后，就打开交换机的电源。

终端配置界面里就会显示出交换机的启动过程，启动完成以后按下enter键进入命令配置界面，具体配置命令如下：<H3C>sys -----------------------------进入命令配置模式[H3C]interface GigabitEthernet 1/0/1 --------------------------- 进入前兆以太网端口[H3C-GigabitEthernet1/0/1]speed 1000 ----------------------------设置端口速度为1000Mbps[H3C-GigabitEthernet1/0/1]duplex full -----------------------------设置端口工作模式为全双工[H3C-GigabitEthernet1/0/1]dis th -----------------------------查看端口的配置#interface GigabitEthernet1/0/1speed 1000duplex full#[H3C-GigabitEthernet1/0/1]quit -------------------------返回上一级[H3C]save ------------------------保存配置首先进入需要关闭的接口，命令为：interface ethernet(百兆口) 1/0/2(例如2号口)interface gigabitethernet(千兆口) 1/0/2(例如2号口)然后输入关闭命令：shutdown 就可以了。

如果以后需要打开就进入需要打开的接口下（命令同上）输入打开命令：undo shutdown 就可以了。

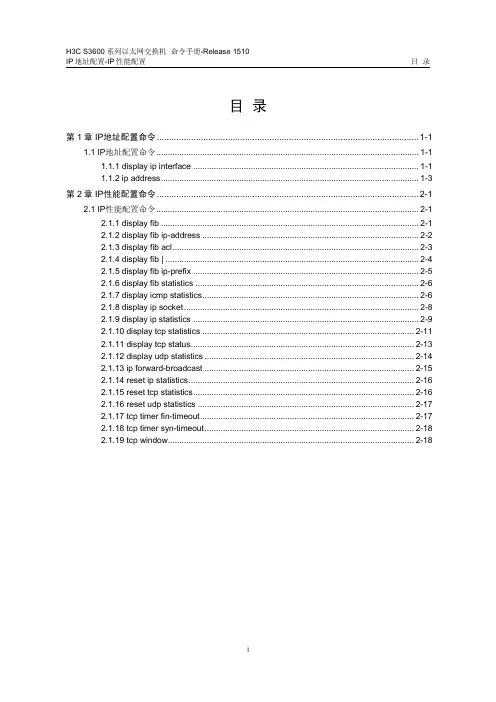

H3C3600交换机配置及说明文档--05-IP地址配置-IP性能配置命令

VLAN 接口 1 当前状态 Line 协议当前状态 IP 地址广播地址最大传输单元
IP packets input number: 9678, bytes: 475001, multicasts: 7 IP packets output number: 8622, bytes: 391084, multicasts: 0
H3C S3600 系列以太网交换机命令手册-Release 1510 IP 地址配置-IP 性能配置
目录
目录
第 1 章 IP地址配置命令 ...........................................................................................................1-1 1.1 IP地址配置命令 .................................................................................................................. 1-1 1.1.1 display ip interface .................................................................................................. 1-1 1.1.2 ip address................................................................................................................ 1-3
TTL invalid packet number

H3C3600交换机配置及说明文档--33-SNMP-RMON命令

SNMP-RMON 目录目录第1章 SNMP配置命令...........................................................................................................1-11.1 SNMP配置命令..................................................................................................................1-11.1.1 display snmp-agent.................................................................................................1-11.1.2 display snmp-agent community...............................................................................1-11.1.3 display snmp-agent group.......................................................................................1-21.1.4 display snmp-agent mib-view..................................................................................1-31.1.5 display snmp-agent statistics..................................................................................1-51.1.6 display snmp-agent sys-info....................................................................................1-61.1.7 display snmp-agent trap-list....................................................................................1-61.1.8 display snmp-agent usm-user.................................................................................1-71.1.9 enable snmp trap updown.......................................................................................1-81.1.10 snmp-agent...........................................................................................................1-91.1.11 snmp-agent community.......................................................................................1-101.1.12 snmp-agent group...............................................................................................1-111.1.13 snmp-agent local-engineid..................................................................................1-121.1.14 snmp-agent log...................................................................................................1-131.1.15 snmp-agent mib-view..........................................................................................1-131.1.16 snmp-agent packet max-size..............................................................................1-141.1.17 snmp-agent sys-info............................................................................................1-151.1.18 snmp-agent target-host.......................................................................................1-161.1.19 snmp-agent trap enable......................................................................................1-171.1.20 snmp-agent trap life............................................................................................1-181.1.21 snmp-agent trap queue-size...............................................................................1-191.1.22 snmp-agent trap source......................................................................................1-201.1.23 snmp-agent usm-user.........................................................................................1-20第2章 RMON配置命令...........................................................................................................2-12.1 RMON配置命令..................................................................................................................2-12.1.1 display rmon alarm..................................................................................................2-12.1.2 display rmon event..................................................................................................2-22.1.3 display rmon eventlog.............................................................................................2-32.1.4 display rmon history................................................................................................2-42.1.5 display rmon prialarm..............................................................................................2-52.1.6 display rmon statistics.............................................................................................2-72.1.7 rmon alarm..............................................................................................................2-82.1.8 rmon event............................................................................................................2-102.1.9 rmon history...........................................................................................................2-112.1.10 rmon prialarm......................................................................................................2-122.1.11 rmon statistics.....................................................................................................2-14第1章 SNMP配置命令1.1 SNMP配置命令1.1.1 display snmp-agent【命令】display snmp-agent { local-engineid | remote-engineid }【视图】任意视图【参数】local-engineid：本地SNMP实体引擎ID。

H3C3600配置文档

ospf 1 创建本地交换机的第一个OSPF area 0.0.0.2 OSPF的域设为全网统一规划的域中 network 11.176.77.0 0.0.0.255 将11.176.77.0的子网通过OSPF进行发布 network 11.176.107.204 0.0.0.3 将11.176.107.204的子网通过OSPF进行发布 network 11.176.107.208 0.0.0.3 将11.176.107.208的子网通过OSPF进行发布 FTP server enable
4、命令行配置 sysname H3C (定义系统名称为h3c) local-user admin password simple admin service-type telnet terminal level 3 (创建一个用户名和密码都为admin的帐户,用来进行远程登录服务,级别为3级,也就是最高级别,可以对交换机进行任何操作) local-user wj2s password simple wj2s level 3 service-type ftp (创建一个用户名和密码都为wj2s的帐户,用来进行FTP登录服务,级别为3级,也就是最高级别,可以对交换机进行任何关于 FTP的操作)
H3C3600交换机配置
1、计算机的串口与交换机CONSOLE口进行连接
H3C3600的配置线与思科、港湾通用
2、使用超级终端进行设置
相关参数设置为： 1、名称设为任意即可； 2、端口设置每秒位数为9600； 3、数据位为8； 4、奇偶校验为无； 5、停止位为1； 6、数据流控制为无；或直接还原为默认值即可。

3、命令行配置 1、出现username时输入用户名 admin,出现password时输入密码 admin 注:初始的用户名和密码都是admin 2、用户名和密码输入正确后进入交换机用户配置界面<h3c>,该界面只能显示一般配置信息,无法进行业务配置 3、在用户配置界面输入system-view, 进入系统配置界面[h3c],在该界面下可对 VLAN、IP及路由进行设置

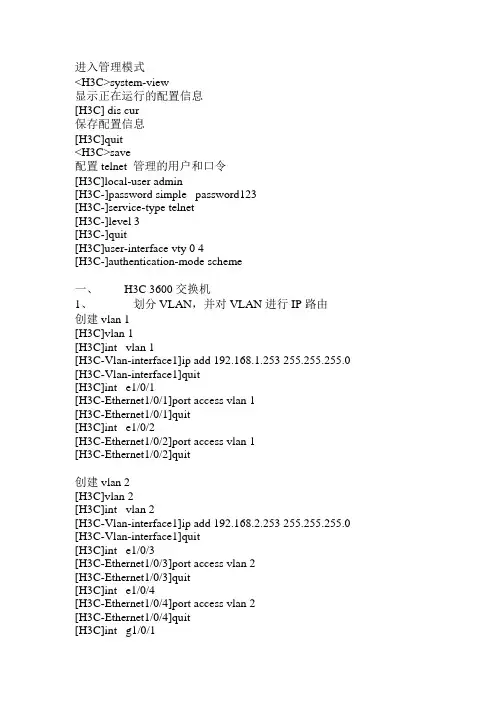

H3C 3600及3100交换机配置方法

进入管理模式<H3C>system-view显示正在运行的配置信息[H3C] dis cur保存配置信息[H3C]quit<H3C>save配置telnet 管理的用户和口令[H3C]local-user admin[H3C-]password simple password123[H3C-]service-type telnet[H3C-]level 3[H3C-]quit[H3C]user-interface vty 0 4[H3C-]authentication-mode scheme一、H3C 3600交换机1、划分VLAN，并对VLAN进行IP路由创建vlan 1[H3C]vlan 1[H3C]int vlan 1[H3C-Vlan-interface1]ip add 192.168.1.253 255.255.255.0 [H3C-Vlan-interface1]quit[H3C]int e1/0/1[H3C-Ethernet1/0/1]port access vlan 1[H3C-Ethernet1/0/1]quit[H3C]int e1/0/2[H3C-Ethernet1/0/2]port access vlan 1[H3C-Ethernet1/0/2]quit创建vlan 2[H3C]vlan 2[H3C]int vlan 2[H3C-Vlan-interface1]ip add 192.168.2.253 255.255.255.0 [H3C-Vlan-interface1]quit[H3C]int e1/0/3[H3C-Ethernet1/0/3]port access vlan 2[H3C-Ethernet1/0/3]quit[H3C]int e1/0/4[H3C-Ethernet1/0/4]port access vlan 2[H3C-Ethernet1/0/4]quit[H3C]int g1/0/1[H3C-G1/0/1]port access vlan 2[H3C-G1/0/1]quit3100及3600交换机TRUNK口应用：两台交换机级联SwitchA与SwitchB用trunk互连，相同VLAN的PC 之间可以互访，不同VLAN的PC之间禁止互访l 配置方法：# 进入GigabitEthernet 1/1 以太网端口视图。

办公局域网组建——任务1交换机初始化H3C 3100、H3C 3600

办公局域网组建H3C 3100、H3C 3600交换机配置常州市北郊高级中学信息技术组蔡国********************************************************************************************任务1 交换机初始化（需几分钟）<H3C3100>res savy ******问题：保存的配置文件将被删除。

你确定吗？The saved configuration file will be erased. Are you sure?< H3C3100>reboot ******重启n ******问题：这个命令将重新启动设备。

当前的配置将丢失，保存C，目前的配置？【Y / N ]： This command will reboot the device.Current configuration will be lost, save c urrent configuration? [Y/N]:Y ******问题：这个命令将重新启动设备。

继续吗？【Y / N ]：This command will reboot the device. Continue? [Y/N]:<H3C3100>sys *****进入配置[H3C3100]dis vlan *查看当前vlan[H3C3100]dis cur *查看当前配置********************************************************************************************测试：Ping操作开始---运行---cmd---Ipconfig /all *查看本机地址Ping -t *连续ping对方地址（如果不带-t，ping不连续操作）。

H3C3600交换机配置及说明文档--10-端口汇聚命令

1-3
H3C S3600 系列以太网交换机命令手册-Release 1510 端口汇聚
第 1 章端口汇聚配置命令
z 汇聚组 ID、汇聚组类型、负载分担类型、汇聚组描述字符串、设备 ID； z 本端（Local）的详细信息：包括本端端口、端口状态、端口优先级、操作 Key、
协议状态标志； z 对端（Remote）的详细信息：本端端口、对端端口索引、对端端口优先级、
1.1.3 display link-aggregation verbose
【命令】 display link-aggregation verbose [ agg-id ]
【视图】任意视图
【参数】 agg-id：要显示的汇聚组 ID，必须是当前已经存在的汇聚组 ID，取值范围为 1～416。
【描述】 display link-aggregation verbose 命令用来显示指定汇聚组的详细信息，包括：
操作 Key、设备 ID、协议状态标志。需要注意的是，由于手工汇聚组无法获知对端信息，因此对端的各项显示均为 0，并不代表对方系统实际信息。
【举例】 # 显示汇聚组 1 的详细信息。
<H3C> display link-aggregation verbose 1 Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing Flags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,
1-1
H3C S3600 系列以太网交换机命令手册-Release 1510 端口汇聚
第 1 章端口汇聚配置命令
System ID: 0x8000, 0000-0000-0000 Port Number: 0, Port-Priority: 32768 , Oper-key: 0, Flag: 0x38 Received LACP Packets: 0 packet(s), Illegal: 0 packet(s) Sent LACP Packets: 0 packet(s)
