三菱PLC基本指令2020
三菱PLC基本指令
图3.35 三相异步电机正反转控制
为防止正反转启动按钮同时按下危险情况，一方面，在梯形图中 设了互锁，将常闭X001和Y001串联在反转电路中，将常闭X002 和Y002串联在正转电路中。另一方面，在外部也设置了如图3.36 所示的用实际常闭触点组成的互锁。
图3.36 PLC控制的接线图
例2 流水行云――设计一个彩灯控制的PLC系统。 （1）功能要求 ①合启动钮SB2，彩灯HL0～ HL7(Y000 ～Y007)按间隔2s点亮 。 ②至彩灯HL0～HL7全亮，维持5s；此后全熄，维持3s；自动重 复下一轮循环。 （2）输入/ 输出端口设置
表3.15 主控与主控复位指令
3.1.9 主控与主控复位指令 MC、MCR
3
例 阅读图中梯形图，试解答： （1）写出梯形图所对应的指令表。 （2）指出各指令的步序并计算程序的总步数。 解：（1）用FXGP先画好梯形图（串联在母线上的接点M100（ 嵌套级为N0）可以不必画），再用工具＿转换命令
图3.20 MC和MCR指令举例
表3.19 彩灯PLC控制的I/O端口分配表
（3）梯形图
图3.42（a）彩灯PLC控制的梯形图
（4）指令表
图3.42（b）彩灯PLC控制的指令表
（5）接线图
图3.43 PLC彩灯控制接线图
例3 三相异步电动机的星三角起动运行控制 一、项目预备知识 1、基本指令 （1）指令功能 ①MC（主控指令）：用于公共串联触点的连接。 执行MC后，左母线移到MC触点的后面,其操作元 件是Y、M ②MCR（主控复位指令）：它是MC指令的复位指 令，即利用MCR指令恢复原左母线的位置。 P234
（3）指令使用说明 在MC指令内再使用MC指令时，嵌套级N的编 号（0～7）顺次增大，返回用MCR指令，从大 的嵌套级开始解除。特殊辅助继电器不能用作 MC的操作。 主控条件满足，执行主控电路块，主控条件 不满足时，不再执行上述电路，其中累计定时 器、计数器、用SET指令和RST指令驱动的元件 保持状态不变，其余的元件被复位 P234
三菱PLC有哪些常用指令三菱PLC指令详细汇总
三菱PLC有哪些常用指令三菱PLC指令详细汇总取指令与输出指令（LD/LDI/LDP/LDF/OUT）（1）LD（取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。
（2）LDI（取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。
（3）LDP（取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF→ON）时接通一个扫描周期。
（4）LDF（取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。
（5）OUT（输出指令）对线圈进行驱动的指令，也称为输出指令。
取指令与输出指令的使用说明：1）LD、LDI指令既可用于输入左母线相连的触点，也可与ANB、ORB指令配合实现块逻辑运算；2）LDP、LDF指令仅在对应元件有效时维持一个扫描周期的接通。
3）LD、LDI、LDP、LDF指令的目标元件为X 、Y 、M 、T、C、S；4）OUT指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT指令之后应设置常数K或数据寄存器。
5）OUT指令目标元件为Y、M、T、C和S，但不能用于X。
触点串联指令（AND/ANI/ANDP/ANDF）a、AND（与指令）一个常开触点串联连接指令，完成逻辑“与”运算。
b、ANI（与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。
c、ANDP 上升沿检测串联连接指令。
d、ANDF 下降沿检测串联连接指令。
触点串联指令的使用的使用说明：1）AND、ANI、ANDP、ANDF都指是单个触点串联连接的指令，串联次数没有限制，可反复使用。
2）AND、ANI、ANDP、ANDF的目标元元件为X、Y、M、T、C和S。
3）OUT M101指令之后通过T1的触点去驱动Y4称为连续输出。
触点并联指令（OR/ORI/ORP/ORF）（1）OR（或指令）用于单个常开触点的并联，实现逻辑“或”运算。
三菱PLC基本指令
PLC 基本指令FX 2N 系列的PLC 共有基本指令27条，本章主要介绍这些基本指令的功能。
并掌握由梯形图转化成指令表，指令表转化成梯形图的方法；然后通过一些编程的示例理解基本指令的应用和一些编程的规则。
3.1 基本指令3.1.1 LD 、LDI 、OUT 指令LD ，取指令，表示每一行程序中第一个与母线相连的常开触点。
另外，与后面讲到的ANB 、ORB 指令组合，在分支起点处也可使用。
LDI ，取反指令，与 LD 的用法相同，只是LDI 是对常闭触点。
LD 、LDI 两条指令的目标元件是X 、Y 、M 、S 、T 、C 。
OUT ，线圈驱动指令。
是对输出继电器（Y ）、辅助继电器（M ）、状态器（S ）、定时器（T ）、计数器（C ）的线圈驱动，对输入继电器（X ）不能使用。
图3-1 LD、LDI、OUT指令的使用说明8 OUT Y17 LD T0 SP K204 OUT T03 OUT M02 LDI X11 OUT Y00 LD X0a) 梯形图T0Y1T0K20X1X0Y0M0步号程序驱动定时器线圈b) 指令表SP为空格键定时器设定值目标元件指令驱动线圈与母线相连当OUT 指令驱动的目标元件是定时器T 和计数器C 时，如设定值是常数K 时，则K的设定范围如表3-1所示：程序步序号是自动生成，在输入程序时不用输入程序步号，不同的指令，程序步号是有所不同的。
表3-1 K 值设定范围：3.1.2 触点串联指令AND 、ANI用于单个常开接点的串联。
ANI ，与非指令。
用于单个常闭接点的串联。
AND 与ANI 都是一个程序步指令，串联触点的个数没有限制，该指令可以多次重复使用。
使用说明如图3-2所示。
这两条指令的目标元件为X 、Y 、M 、S 、T 、C 。
OUT 指令后，通过接点对其他线圈使用OUT 指令称为纵接输出或连续输出，如图3-2中的OUT Y3。
这种连续输出如果顺序不错，可以多次重复。
PLC应用技术(三菱机型)基本指令
Y0
LD
X2
ANI
X3
OUT
Y1
图3-2 触点与指令
2.基本指令
❖ 三、触点并联（OR、ORI）指令 ❖ OR（Or）：或指令，用于一个动合触点的并联连接。 ❖ ORI（Or Inverse）：或非指令，用于一个动断触点的
并联连接。
LD
X0
OR X1
ORI X2
OUT Y0
图3-3 触点或指令
2.基本指令
❖ 四、电路串联块（ANB）指令 ❖ ANB（And Block）：回路块与指令，用于由两个或两
个以上触点并联的回路块串联的连接。将并联回路块串联 连接时，回路块开始用LD、LDI指令，回路块结束后用 ANB指令连接起来。 ❖ 指令不带元件编号，是一条独立指令，对每个回路块单独 使用，也可以成批使用。由多个回路块串联时，如果对每 个回路块使用ANB指令，则串联回路块数没有限制。但是 ，由于LD、LDI指令的重复次数限制在8次以下。
2.基本指令
图3-1 触点线圈指令
LD X0
OUT Y0
LDI X1
OUT Y1 INV OUT Y2
2.基本指令
❖ 二、触点串联（AND、ANI）指令
❖ AND（And）：与指令，用于一个动合触点的串联连接。
❖ ANI（And Inverse）：与非指令，用于一个动断触点 的串联连接。
LD
X0
1.基本控制
1.基本控制
❖ （1）点动控制 ❖ 点动控制即按下按钮时电动机转动工作，松开按钮时电动
机停转。点动控制多用于机床刀架、横梁、立柱等快速移 动和机床对刀等场合，以及短时间就能完成且需要人监控 的操作，如电动葫芦。点动控制的一般步骤为：按下按钮 SB1（X0接通）--接触器KM1线圈通电（Y0得电）--KM1主触点闭合---电动机M通电启动运行；当松开按钮 SB1时--接触器KM1线圈断电---KM1主触点断开--电动 机M失电停机。
三菱plc常用的指令
19 BIN BIN变换，BCD→BIN
三 算术、逻辑运算指令—FNC20~29 BIN----二进制 BCD----十进制
20 ADD BIN加法
十四 时钟运算指令—FNC160~169
160 TCMP 时钟数据比较
161 TZCP 时钟数据区间比较
162 TADD 时钟数据加法
163 TSUB 时钟数据减法
166 TRD 时钟数据读出
42 ENCO 编码
43 SUM 求置ON位总数
44 BON ON位判别
45 MEAN 求平均值
46 ANS 信号报警器标志置位
一 程序流程控制指令—FNC00~09
00 CJ 条件转移
01 CALL 子程序调用
02 SRET 子程序返回
03 IRET 中断返回
167 TWR 时钟数据写入
169 HOUR 小时定时器
十五 变换指令—FNC170~177
170 GRY 二进制数→格雷码
171 GBIN 格雷码→二进制数
176 RD3A 读FXon-3A模拟量模块
131 COS BIN浮点数余弦函数（COS）
132 TAN BIN浮点数正切函数（TAN）
十二 交换指令—FNC147
147 SWAP 高低字节交换
十三 定位指令—FNC155~159
122 EMUL BIN浮点数乘法
123 EDIV BIN浮点数除法
127 ESQR BIN浮点数开方
129 INT BIN浮点数→BIN整数
130 SIN BIN浮点数正弦函数（SIN）

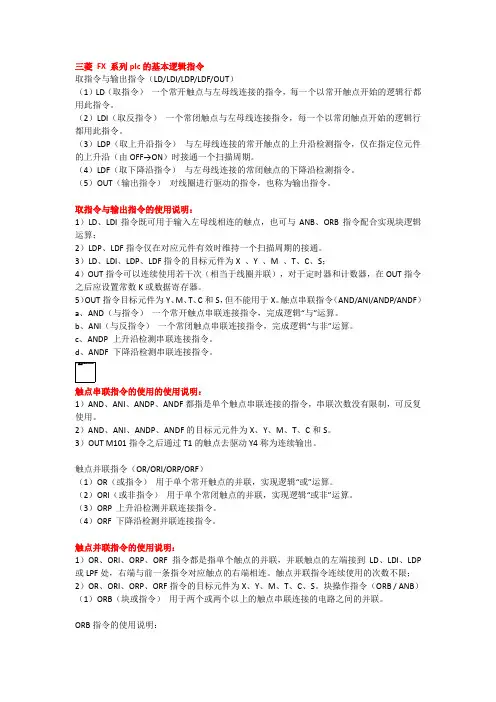

三菱PLC常用的指令有哪些？
三菱FX 系列plc的基本逻辑指令取指令与输出指令（LD/LDI/LDP/LDF/OUT）（1）LD（取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。
（2）LDI（取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。
（3）LDP（取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF→ON）时接通一个扫描周期。
（4）LDF（取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。
（5）OUT（输出指令）对线圈进行驱动的指令，也称为输出指令。
取指令与输出指令的使用说明：1）LD、LDI指令既可用于输入左母线相连的触点，也可与ANB、ORB指令配合实现块逻辑运算；2）LDP、LDF指令仅在对应元件有效时维持一个扫描周期的接通。
3）LD、LDI、LDP、LDF指令的目标元件为X 、Y 、M 、T、C、S；4）OUT指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT指令之后应设置常数K或数据寄存器。
5）OUT指令目标元件为Y、M、T、C和S，但不能用于X。
触点串联指令（AND/ANI/ANDP/ANDF）a、AND（与指令）一个常开触点串联连接指令，完成逻辑“与”运算。
b、ANI（与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。
c、ANDP 上升沿检测串联连接指令。
d、ANDF 下降沿检测串联连接指令。
触点串联指令的使用的使用说明：1）AND、ANI、ANDP、ANDF都指是单个触点串联连接的指令，串联次数没有限制，可反复使用。
2）AND、ANI、ANDP、ANDF的目标元元件为X、Y、M、T、C和S。
3）OUT M101指令之后通过T1的触点去驱动Y4称为连续输出。
触点并联指令（OR/ORI/ORP/ORF）（1）OR（或指令）用于单个常开触点的并联，实现逻辑“或”运算。
（2）ORI（或非指令）用于单个常闭触点的并联，实现逻辑“或非”运算。
三菱PLC指令详解资料
一顺控指令1 触点指令00 LD 逻辑操作开始01 LDI 逻辑非操作开始02 AND 逻辑乘03 ANI 逻辑乘非04 OR 逻辑加05 ORI 逻辑加非2 连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS 存储操作结果09 MRD 从MPS读取操作结果10 MPP 从MPS读取操作结果并清除结果3 输出指令11 OUT 软元件输出12 SET 软元件置位13 RST 软元件复位14 PLS 在输入信号的上升沿15 PLF 在输入信号的下降沿16 CHK 软元件输出翻转4 移位指令17 SFT 元件移1位18 SFTP 元件移1位5 主控指令19 MC 主控开始20 MCR 主控复位6 结束指令21 FEND 结束主程序22 END 总的程序末尾，返回第0步7 其它指令23 STOP 停止24 NOP 空操作二基本指令1 比较指令16位数据比较25 LD= 当S1=S2, 接通，当S1≠S2, 断开26 AND=27 OR=28 LD<> 当S1≠S2, 接通，当S1=S2, 断开29 AND<>30 OR<>31 LD> 当S1>S2, 接通，当S1≤S2, 断开32 AND>33 OR>34 LD<= 当S1≤S2, 接通，当S1>S2, 断开35 AND<=36 OR<=37 LD< 当S1<S2, 接通，当S1≥S2, 断开38 AND<39 OR<40 LD>= 当S1≥S2, 接通，当S1<S2, 断开41 AND>=42 OR>=32位数据比较43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通44 ANDD=45 ORD=46 LDD<> 当(S1+1,S1)≠(S2+1,S2),接通47 ANDD<>48 ORD<>49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通50 ANDD>51 ORD>52 LDD<= 当(S1+1,S1)≤(S2+1,S2),接通53 ANDD<=54 ORD<=55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通56 ANDD<57 ORD<58 LDD>= 当(S1+1,S1)≥(S2+1,S2),接通59 ANDD>=60 ORD>=2 算术运算指令二进制16位加/减61 + (D)+(S)→(D)62 +P63 + (S1)+(S2)→(D)64 +P65 - (D)-(S)→(D)66 -P67 - (S1)-(S2)→(D)68 -P二进制32位加/减69 D+ (D+1,D)+(S+1,S)→(D+1,D)70 D+P71 D+ (S1+1,S1)+(S2+1,S2)→(D+1,D)72 D+P73 D- (D+1,D)-(S+1,S)→(D+1,D)74 D-P75 D- (S1+1,S1)-(S2+1,S2)→(D+1,D)76 D-P77 * (S1)×(S2)→(D+1,D)78 *P79 / (S1)/(S2)→商(D), 余数(D+1)80 /P81 D* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)82 D*P83 D/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)84 D/P85 B+ (D)+(S)→(D)86 B+P87 B+ (S1)+(S2)→(D)88 B+P89 B- (D)-(S)→(D)90 B-P91 B- (S1)-(S2)→(D)92 B-P93 DB+ (D+1,D)+(S+1,S) →(D+1,D)94 DB+P95 DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D)96 DB+P97 DB- (D+1,D)-(S+1,S)→(D+1,D)98 DB-P99 DB- (S1+1,S1)-(S2+1,S2)→(D+1,D) 100 DB-P101 B* (S1)×(S2)→(D+1,D)102 B*P103 B/ (S1)/(S2)→商(D),余数(D+1)104 B/P105 DB* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)106 DB*P107 DB/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2) 108 DB/P109 INC (D)+1→(D)110 INCP111 DINC (D+1,D)+1→(D+1,D) 112 DINCP113 DEC (D)-1→(D)114 DECP115 DDEC (D+1,D)-1→(D+1,D) 116 DDECP3 BCD—二进制转换117 BCD (S)→(D)BCD转换118 BCDP119 DBCD (S+1,S)→(D+1,D) 120 DBCDP121 BIN (S)→(D)二进制转换122 BINP123 DBIN (S+1,S)→(D+1,D) 124 DBINP4 数据传送指令125 MOV (S)→(D)126 MOVP127 DMOV (S+1,S)→(D+1,D)128 DMOVP129 CML (S)→(D)130 CMLP131 DCML (S+1,S)→(D+1,D)132 DCML133 DCMLP134 BMOV (S)→(D)n个135 BMOVP136 FMOV (S)→(D)n个137 FMOVP138 XCH (D1)←→(D2)139 XCHP140 DXCH (D1+1,D1)←→(D2+1,D2) 141 DXCHP5 程序分支指令142 CJ 条件满足，跳转到P**处143 SCJ 条件满足后紧接的扫描周期, 跳转到P**处144 JMP 无条件跳转到P**处145 CALL 执行P**处子程序146 CALLP147 RET 从子程序返回148 EI 允许中断149 DI 禁止中断150 IRET 从中断程序返回151 SUB 执行n指定的程序152 SUBP6 程序切换指令153 CHG 在主副程序间切换7 刷新指令154 COM 执行通讯刷新155 EI 允许通讯刷新156 DI 禁止通讯刷新157 SEG 对应软元件的刷新，仅执行1个扫描周期，M9052 O N时有效三应用指令1 逻辑运算指令158 WAND (D) AND (S)→(D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D) 163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→(D+1,D) 169 DORP170 WXOR (D) XOR (S)→(D)异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D) 175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D) 181 DXNRP182 NEG 0-(D)→(D)补码183 NEGP2 旋转指令184 ROR n位右转185 RORP186 RCR n位右转(带进位) 187 RCRP188 ROL n位左转189 ROLP190 RCL n位左转(带进位) 191 RCLP192 DROR n位右转193 DRORP194 DRCR n位右转(带进位) 195 DRCRP196 DROL n位左转197 DROLP198 DRCL n位左转(带进位) 199 DRCLP3 移位指令200 SFR n位右移201 SFRP202 SFL n位左移203 SFLP204 BSFR 1位右移205 BSFRP206 BSFL 1位左移207 BSFLP208 DSFR 1位右移209 DSFRP210 DSFL 1位左移211 DSFLP4 数据处理指令212 SER 数据搜索213 SERP214 SUM 位检查215 SUMP216 DSUM217 DSUMP218 DECO 译码编码219 DECOP220 ENCO221 ENCOP222 SEG 7段编码223 BSET 对字中n位置位224 BSETP225 BRST 对字中n位复位226 BRSTP227 DIS 组合分离228 DISP229 UNI230 UNIP231 ASC ASCII转化5 先进先出指令232 FIFW FIFO写233 FIFWP234 FIFR FIFO读235 FIFRP6 内存缓冲区存取指令236 FROM 从特殊功能模块读取数据237 FROMP238 DFRO239 DFROP240 TO 向特殊功能模块写数据241 TOP242 DTO243 FROM 从远程I/O站读数据244 FROMP245 DFRO246 DFROP247 TO 向远程站写数据248 TOP249 DTO250 DTOP7 FOR/NEXT指令251 FOR 重复n次252 NEXT8 本地站、远程I/O站存取指令253 LRDP 从本地站读数据254 LWTP 向本地站写数据255 RFRP 从远程特殊功能模块读数据256 RTOP 向远程特殊功能模块写数据9 显示指令257 PR 从指定的8点字软元件输出16个字符的ASCII码258 PR 顺序向输出模块输出ASCII 码, 直到结束符NUL(00H)259 PRC 将字软元件的注释转换成 ASCII码，并输出260 LED 将指定的8点字软元件显示16个字符的ASCII码261 LEDA 显示指定的英文数字字符262 LEDB263 LEDC 显示软元件S的注释264 LEDR 显示复位10 其它指令265 WDT WDT复位266 WDTP267 CHK 故障检测268 SLT 按参数设定的条件,数据被锁定269 SLTR 状态锁存复位，且执行SLT 270 STRA 按参数设定的条件,采样数据存入271 STRAR 采样跟踪复位，且允许执行272 STC 进位标志(M9012)ON273 CLC 进位标志(M9012)OFF274 DUTY 用户定义时钟11 伺服指令275 DSFRP 请求启动伺服程序276 PSFLP 数据修改特殊继电器和特殊寄存器一特殊继电器M清单M9000 熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006 电池电压低M9007 电池电压低锁存M9008 自诊断出错M9009 信号报警器检测M9010 运算出错标志M9011 运算出错标志锁存M9012 进位标志M9016 数据存储区清零标志M9017 数据存储区清零标志M9018 数据通讯监控切换M9020 0号用户定时时钟M9021 1号用户定时时钟M9022 2号用户定时时钟M9023 3号用户定时时钟M9024 4号用户定时时钟M9025 时钟数据设置请求M9026 时钟数据出错M9027 时钟数据显示M9028 时钟数据读请求M9030 0.1秒时钟M9031 0.2秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036 常开M9037 常闭M9038 RUN后第一个扫描周期ON M9039 运行标志M9040 暂停PAUSE允许线圈M9041 PAUSE状态触点M9042 停止状态触点M9043 采样跟踪完成M9044 采样跟踪M9046 采样跟踪M9047 采样跟踪准备M9048 RUN LED闪烁标志M9049 切换输出字符数目M9050 存放操作结果的存储区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054 单步运行标志M9055 状态锁存完成标志M9056 主程序P, I设置请求M9057 副程序P, I设置程序M9060 副程序2P, I设置程序M9061 副程序3P, I设置程序M9060 远程终端出错M9061 通讯出错M9065 分离传送状态M9066 传送处理切换M9067 I/O组件出错检测M9068 测试模式M9069 线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075 测试模式标志M9076 外部急停输入标志M9077 手动脉冲发生器轴设置错误标志M9078 测试模式请求出错标志M9079 伺复程序设置出错标志M9081 对远程模块的通讯请求M9082 最终站数不一致M9084 出错检测M9086 运行标志BASIC程序M9087 暂停(PAUSE)标志M9091 操作运行出错细节标志M9091 微机子程序调用出错标志M9092 双电源模块过热M9093 双工电源模块出错M9094 I/O改变标志M9095 双工运行校验出错M9096 A3VCPU A自校出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错M9099 A3VTU自校出错M9100 SFC程序登记M9101 SFC程序起/停M9102 SFC启动状态M9103 连续步转移有效/失效M9104 连续转移防止标志M9108 步转移监控定时器起始 (对应D9108)M9109 步转移监控定时器起始 (对应D9109)M9110 步转移监控定时器起始 (对应D9110)M9111 步转移监控定时器起始 (对应D9111)M9112 步转移监控定时器起始 (对应D9112)M9113 步转移监控定时器起始 (对应D9113)M9114 步转移监控定时器起始 (对应D9114)M9180 激活步采样跟踪完成标志M9181 激活步采样跟踪执行标志M9182 激活步采样跟踪有效M9196 在块停止时控制输出M9197~9198 保险丝熔断，I/O校核出错显示切换二特殊寄存器D9000 保险丝断D9001 保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006 电池不足D9008 自诊断出错D9009 信号报警器检测D9010 出错步D9011 出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017 最小扫描时间D9018 当前扫描时间D9019 最大扫描时间D9020 恒定扫描D9021 扫描时间D9022 1秒计数器D9025 时钟数据(年，月)D9026 时钟数据(日，时)D9027 时钟数据(分，秒)D9028 时钟数据(星期)D9021~D9034 远程终端组件参数设置D9035 远程I/O组件的通讯属性D9035 扩展文件寄存器D9036 总的站数D9036~9037 供指定扩展文件寄存器软件地址D9038~9039 LED显示优先级D9044 采样跟踪D9050 SFC程序出错代码D9051 出错块D9052 出错步D9053 转移出错D9054 出错顺控步D9055 状态锁存步序号D9061 通讯出错代码D9072 PC通讯检测D9081 对远程终端模块的已执行的通讯请求数D9082 最后的站号D9090 微机子程序输入数据区首软元件号D9091 指令出错D9094 待更换的I/O组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097 A3VCPU B自检出错D9098 A3VCPU C自检出错D9099 A3VTU 自检测出错D9100~D9107 断保险丝的组件D9100 保险丝熔断的组件D9108~D9114 步转移监控定时器设置D9116~D9123 I/O组件校验出错D9124 信号器报警数量检测D9125~D9132 信号报警器地址号D9133~D9140 远程终端卡信息D9141~D9172 通讯重发次数D9173 模式设置D9174 设置重发次数D9175 线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴1和轴2的限位开关输出状态存储区D9181 轴3和轴4的限位开关输出状态存储区D9182 轴5和轴6的限位开关输出状态存储区D9183 轴7和轴8的限位开关输出状态存储区D9184 CPU出错的原因D9185 伺服放大器接线数据D9187 手动脉冲发生器轴设置出错D9188 在TEST模式下启动轴号请求出错D9189 出错程序号D9190 数据设置出错D9191 伺服放大器类型D9196~9199 故障站检测D9200 LRDP处理结果D9201 LWTP处理结果D9204 通讯状态D9205 执行回送的站D9206 执行回送的站D9207 通讯扫描时间(最大值)D9208 通讯扫描时间(最小值)D9209 通讯扫描时间(当前值)D9210 重发次数D9211 环路切换计数D9212 就地站运行状态(1~16)D9213 就地站运行状态(17~32)D9214 就地站运行状态(33~48)D9215 就地站运行状态(49~64)D9216 就地站出错检测(1~16)D9217 就地站出错检测(17~32)D9218 就地站出错检测(33~48)D9219 就地站出错检测(49~64)D9220 就地站参数不匹配或(1~16)远程站I/O分配出错D9221 就地站参数不匹配或(17~32)远程站I/O分配出错D9222 就地站参数不匹配或(33~48)远程站I/O分配出错D9223 就地站参数不匹配或(49~64)远程站I/O分配出错D9224 主站与从站和远程I/O站之间的初始通讯(1~16)D9225 主站与从站和远程I/O站之间的初始通讯(17~32)D9226 主站与从站和远程I/O站之间的初始通讯(33~48)D9227 主站与从站和远程I/O站之间的初始通讯(49~64)D9228 就地站或远程I/O站出错(1~16)D9229 就地站或远程I/O站出错(17~32) D9230 就地站或远程I/O站出错(33~48) D9231 就地站或远程I/O站出错(49~64) D9232 就地站或远程I/O站环路出错D9233 就地站或远程I/O站环路出错D9234 就地站或远程I/O站环路出错D9235 就地站或远程I/O站环路出错D9236 就地站或远程I/O站环路出错D9237 就地站或远程I/O站环路出错D9238 就地站或远程I/O站环路出错D9239 就地站或远程I/O站环路出错D9240 检测到接收出错的次数D9243 本站站号检测D9244 从站的总数D9245 检测到的接收出错次数D9248 就地站运行状态D9249 就地站运行状态D9250 就地站运行状态D9251 就地站运行状态D9252 就地站出错检测D9253 就地站出错检测D9254 就地站出错检测D9255 就地站出错检测各种软元件一览表项目 A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A 2U,A3UA4UI/O软元件点 256 512 1024 2048 8192输入继电器 X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器 Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器 (1000点)M0~M999 M0~M999, M2 048~8191特殊继电器 (256点)M9000~M9255锁存继电器 (1048点)L1000~L2048通讯用继电器 (2048点)B0~B3FF B0~BFFF定时器 100ms定时器 (200点)T0~T19910ms定时器 (56点)T200~T255100ms记忆定时器 (0点)计数器 (256点)C0~C255寄存器数据寄存器 (1024点)D0~D1023 D0~D6143特殊寄存器 (256点)D9000~D9255通讯寄存器 (1024点)W0~W3FF W0~WFFF累加器 (2点)A0,A1变址寄存器 (2点)Z, V Z,Z1~Z6(7点), V,V1~V6(7点) 嵌套 (8点)N0~ N7指针 (256点)P0~P255中断指针 (32点)I0~I31常数十进制 K (16位)-32768~+32767(32位)-2147483648 ~+2147483647十六进制 H (16位)0~FFFF(32位)0~FFFFFFFF。
三菱FX系列PLC基本指令
X0
X1 X2 X3
( Y0 )
Y0
( T0 K50 )
T0
X1 X2 X3
( Y1 )
[ END ]
梯形图
任务3 3台电动机顺序起动
• ① 控制要求。电动机M1起动5s后电动机M2起动, 电动机M2起动5s后电动机M3起动；按下停止按 钮时，电动机无条件全部停止运行。
• ② 输入/输出分配。X1：起动按钮，X0:停止按钮， Y1：电动机M1，Y2：电动机M2，Y3：电动机 M3。
分析时序图,不难发现电机Y001、Y002、Y003的控制 逻辑和间隔5s一个的“时间点”有关,每个“时间点”都有 电机启停。因而用程序建立这些“时间点”是程序设计的 关键。由于本例时间间隔相等,“时间点”的建立可借助振 荡电路及计数器。
设X000为电机运行开始的时刻让定时器 T0实现振荡。 再用计数器C0、C1、C2、C3作为一个循环过程中的时间 点。循环功能是通过C3常开触点将全部计数器复位来实现 的。“时间点”建立之后,用这些点来表示输出的状态就十 分容易了。设计好的梯形图如图4-11所示。
闭
触点。
v 编程元件 Ø AND：X、Y、v 梯形图程序
X0 X2 AND Y2
Y2 X1 ANI M101
T1 Y3
AND
v 指令表程序
步序 指令 地址
0 LD X0 1 AND X2 2 OUT Y2 3 LD Y2 4 ANI X1 5 OUT M101 6 AND T1 7 OUT Y3
中断指令
v 中断返回
FNC03 IRET
X0
开中断 FNC04 EI
关中断 FNC05 DI
v 均无操作数 v 梯形图
X10
