A级外墙外保温材料

• •
无机保温砂浆
• 施工方法：
1. 基层表面应无粉尘和无油污及影响粘结性能的杂物. 2. 热天或基层干燥即可基层吸水量大时应用水湿润，使基层达到内湿 外干，表面无明水. 3. 将保温系统专用界面剂按照水灰比1：4搅拌均匀，批刮于基层上， 并拉成锯齿状，厚度约为3mm，或用喷涂方法也可. 4. 将无机保温砂浆按照水灰比4：5.5搅拌成浆体，应搅拌均匀，无粉 团. 5. 将无机保温砂浆根据节能要求进行粉抹，2cm以上需分次施工，2 遍抹灰间隔应在24小时以上，用喷涂方法也可以. 6. 保温砂浆施工完毕需养护3-5天(视气温而异). 7. 保温砂浆养护结束后，建议表面应作防渗水处理（涂防渗剂二道）. 8. 第二道防渗剂施工完毕4小时即可进行保温砂浆保护层施工. 9. 保温砂浆表面先批一道抹灰泥，同时湿铺耐纤网格布，再批一道抹 平（二道厚度应≥3mm）. 10. 保护层施工完毕后，养护2-3天（视气温而异）即可进行后序饰面 层施工.
•
•
砂加气混凝土
• 与一般砌体材料相比，其优点：
1．重量轻 砂加气混凝土砌块的容重一般为400～700kg/ m3，相当于粘土砖的1/3，普通 砖的1/5，混凝土的1/4，也低于一般轻骨料混凝土。 2、强度能满足要求 砂加气混凝土砌块（B06）抗压强度平均值虽然只有4.6 MPa，但由于加气混 凝土块体尺寸较大，制品匀质性较好，其砌体利用系数为0.7～0.8，而黏土砖在 砌体中的利用系数仅为0.3左右。因此，从这个意义上讲，砂加气混凝土砌块 （B06）的砌体强度高于黏土砖（MU7.5）的强度。 3、保温隔热性能好 砂加气混凝土砌块的导热系数仅为0.15W/mK，只有黏土砖的1/5、普通混凝土 的1/10，因而有良好的保温隔热性能。 4、吸音隔声性能好 砂加气混凝土砌块由于具有球状密闭多孔结构，因而具有一定的吸音和隔声性 能，吸音系数为0.23～0.3，隔声量为58dB。完全可以满足各类墙体的隔声要求。
泡沫陶瓷板
• 以陶土尾矿、陶瓷碎片、河（湖）道淤泥、掺加料等作为主要原料， 采用先进的生产工艺和发泡技术，经高温焙烧而成的高气孔率的闭 孔陶瓷材料。 产品状态：固体块状。 两种构造做法：
• •
泡沫陶瓷板
• 特点： 防火阻燃、变形系数小、抗老化、性能稳定、生态环保性好、与墙 基层和抹面层相容性好、安全稳固性好、可与建筑物同寿命。 案例： 阿里巴巴中国总部（浙江）、江苏银城地产的河西住宅外墙保温工 程和无锡锦江大酒店的外墙保温防火隔离带工程。
无机保温砂浆
• 无机保温材料选择的建议：
1. 如选用膨胀珍珠岩作为外墙保温砂浆中作主要绝热材料应该密切注 意膨胀珍珠岩的吸水率。由于膨胀珍珠岩产品是开口型颗粒，因此 它的吸水率达到200%-300%容易造成砂浆上墙以后开裂脱落，以及 渗水，膨胀珍珠岩的导热系数在吸水后不可逆的，这就破坏了它的 隔热保温功能。那么膨胀珍珠岩作为绝热材料，必须是憎水型的， 也就是通过烧制出来以后增加一个憎水剂喷涂的工艺。 2. 如采用珠化微珠作为绝热材料的，除了水泥、胶粉短切纤维，增稠 剂，粉煤灰和石膏外，应该在组份中添加一定比例的粗颗粒。 3. 在无机保温材料中使用石膏作为组分的，石膏的添加比例要严格控 制，它遇水后线性伸缩比例很高，容易造成开裂等问题，因此也要 要添加憎水剂。 4. 干密度越大导热系数越大，反之越小。要保温材料的强度（抗压强 度，拉伸粘合强度）和抗风压必须要有足够的胶凝材料以及材料的 颗粒级配，全部是细粉料的组合，容易开裂。
•
泡沫玻璃板
•
1. 2. 3. 4. 5. 6.
特点：
表面密度小，强度高，其表面强度在0.5MPa～1.0MPa。 保温性能好，其导热系数在0.05W/m· 建筑物保温。 膨胀系数较低，尺寸稳定性好，与混凝土、砂浆膨胀系数相近。 不易被老鼠、昆虫等动物破坏，可保持建筑物清洁。
•
陶粒混凝土
• 以陶粒代替石子作为混凝土的骨料。以粘土、亚粘土等为主原料，经加工 制粒、烧胀而成的，其粒径在5mm以上的轻粗骨料称为粘土陶粒；粒径小 于5mm的轻细骨料称为粘土陶砂。 陶粒砼具有以下特点：
1. 陶粒砼重量轻，比普通砼轻2/3—1/5，由于自重轻，可减少基础荷载，因而可使 整个建筑物自重减轻； 2. 陶粒砼保温性能好，热损失小。陶粒砼导热系数一般为0.2---0.7KCAL/M.0C.N,比 普通砼低一半以上，因此可减薄墙体厚度，相应地增加居住面积，在等同墙厚条件 下，可大大改善房间保温隔热性能。 3. 陶粒砼抗渗性好。陶粒表面比碎石粗糙，具有一定吸水能力，所以陶粒与水泥砂 奖之间的粘结能力较强，因而陶粒砼具有较高的抗渗能力和耐久性。 4. 陶粒砼耐火性好。防火试验结果表明年，它的耐火极限温度可达3小时以上。而 普通砼的耐火极限温度一般为1.5---2小时。 5. 陶粒混凝土具有施工适应性强的特点，它不仅可根据建筑物的不同用途和承载能 力，配制出不同容重和强度的混凝土材料（根据其用于保温隔热的结构或承重结构 而变），而且施工简便，适应于各种施工方法进行工业化生产，它不仅可采用予制 工艺制作各种类型的构件（如板、块、梁、柱等）且可采用现浇机械化施工。
玻璃棉板
• 是用离心技术，将熔融玻璃纤维化并加以热固性树脂为主的环保型 配方粘结剂加工而成的制品，是一种由直径只有几微米的玻璃纤维 制作而成的有弹性的玻璃纤维制品。 只适合做干挂外墙系统的填充材料。
•
泡沫玻璃板
• 泡沫玻璃是一种以玻璃为主要原料，掺入适量发泡剂，通过高温隧 道窑炉加热焙烧和退火冷却加工处理后制得，具有均匀的独立密闭 气孔结构的新型无机绝热材料。 体系构成： 泡沫玻璃外墙外保温体系的基本构造层次由内到外应为：粘结 层、泡沫玻璃保温层、护面层、饰面层（如图所示）其中抹灰层主 要用于墙体基层的找平，能够保证泡沫玻璃牢固的粘贴在墙体上。
A级外墙外保温材料
外保温材料基本类别
A 不燃
• • • • • • • 无机保温砂浆 玻璃棉板 泡沫玻璃板 泡沫陶瓷板 砂加气混凝土 岩棉板 陶粒混凝土
B1 难燃
• • • • • 胶粉聚苯颗粒保温砂浆 PU（聚氨酯 ） 酚醛树脂板 黑 EPS板 B1级白EPS板
B2 可燃
• B2级白EPS板 • XPS板
无机保温砂浆
•
构造：
•
无机保温砂浆优缺点：
缺点： 1. 导热系数比有机类材料略高。 2. 有一定吸水性。 3. 厚度不易控制，受施工影响大。
优点： 1. 无机保温，A级不燃材料。 2. 无空腔结构。导热系数小但强度高 （包括拉伸粘结强度）。 3. 透气性能好，不结露。 4. 抹灰成型，适用于异形墙面。
•
岩棉板
• 系统构造主要包括：粘结层、保温层、加强层及找平层、饰面层及 配件。饰面层应采用饰面砂浆、装饰灰浆等轻质功能性涂层或有良 好透气性的水性外墙涂料。
岩棉板
部分生产厂家： • 上海申得欧有限公司-STO岩棉板 案例：上海万科城花新园、上海新型建材矿棉厂、合肥青年创业大厦。 • 上海新型建材矿棉厂 案例：纳帕尔湾别墅群、中环凯旋宫、杭州京都高尔夫艺墅。 堡密特建筑材料（上海）有限公司 案例：上海万科白马花园、上海万科花园小城、上海万科四季华城。
岩棉板

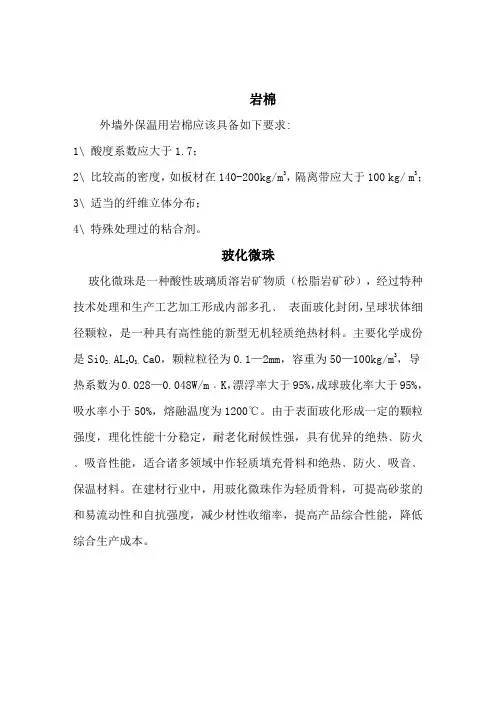

• • • 1. 2. 3. 4. 5. 6. 以玄武岩及其它天然矿石等为主要原料，岩棉板经高温熔融成纤， 加入适量粘结剂，固化加工而制成的。 目前一般都是以经摆锤法生产的憎水型岩棉板为保温隔热层材料， 采用粘、钉结合工艺与基层墙体连接固定，并由抹面胶浆和增强用 玻纤网布复合而成的抹面层以及装饰砂浆饰面层或涂料构成。 特点： 透气性好与无冷凝反应； 良好的隔音性能； 良好的热、化学稳定性； 可靠的憎水性； 良好的机械强度； 易施工性。
•
AD复合保温板
• 用泡沫玻璃、玻璃棉板、岩棉板做成的AD复合保温板应用效果相 近，用途类似，可用于各种工业和民用、商用建筑尤适合用于对 防火有较高要求的建筑，岩棉板的复合保温板价格较低。 做法：
1. 根据墙体的保温要求和墙体基层情况，经计算确定岩棉板的厚度，根 据受力需 要确定锚固件的用量，一般9—11个/平方米。 2. 基层要求，按 JGJ144—2004，基层应坚实、平整， 平整度4mm/2m. 3. 粘贴及锚固 将粘贴砂浆拌和均匀后，用齿型刮板批刮在墙上，刮成齿条状，把复合 保温板贴上，注意平整度的调整，要求平整度2mm/2m，随接锚固并稳 固复合保温板。 4. 接缝处理 采用AD系统产品中的柔性材料、防水材料处理接缝，使板与板的接缝封 闭、不裂、不渗水。 5. 饰面 如涂刷涂料，整体先批涂柔性腻子；如贴面砖 ，则在复合保温板表面涂 刷防水界面剂，用柔性粘结剂粘贴面砖。
•
AD复合保温板
• AD复合保温板墙体保温系统是一种为改进常用墙体保温系统（薄抹 灰系统）而研发的墙体保温系统。薄抹灰系统的主要缺点是每层材 料主要靠粘结相连，系统可受的荷载由外逐层传至基层，层层都受 力，而不宜受力的保温层受力（因EPS、XPS是强度较低且易变形、 易老化的材料）及不同材料之间的差异性引起系统的缺陷，基于这 个思路，爱迪公司推出一种新的系统：将保温材料与一种无机板相 粘贴的方式复合制成复合保温板，再将复合板的保温层与基层粘结， 然后用锚固钉将复合板与基层相连。 将无机保温材料用聚合物水泥砂浆粘贴复合在有较高机械强度和很 好耐久性的无机板材上，使二者合二为一，成为复合保温板，二者 之间的粘结强度不要求很高，只要其超过无机保温材料的抗拉强度、 可承受材料的自重即可，采用锚固件将复合保温板锚固在墙体上， 复合保温板及外饰面产生的力通过锚固件由无机板直接传至基层墙 体，保温层不受力。
•
砂加气混凝土
• 砂加气混凝土砌块是以硅质材料（砂）和钙质材料（石灰、水泥） 为主要原料，掺加发气剂（铝粉），通过配料、搅拌、浇注、预养、 切割、蒸压、养护等工艺过程制成的轻质多孔硅酸盐制品。 因其经 发气后含有大量均匀而细小的气孔，故名加气混凝土。 砂加气混凝土砌块自保温系统是将砂加气混凝土砌块用于钢筋混凝 土框架结构外墙填充墙或用于混合结构外墙而成为自保温外墙。 基本构造 自保温系统外侧为防水界面剂，粉刷层（局部增添耐碱玻纤网 格布）和饰面层；自保温系统内侧为批嵌层（局部增添耐碱玻纤网 格布）和饰面层。
