15春电子衔接班电工期末考试题
2015年电子电工试卷
绝密★启用前江苏省2015年普通高校对口单招文化统考电子电工专业综合理论试卷本试卷分为第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1页至4页，第Ⅱ卷5页至16页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共120分）注意事项：1．答第1卷前，考生务必按规定要求填写答题卡上的姓名、考试证号。
2．必须用2B 铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案。
答案不涂写在答题卡上无效。
一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上对应选项的方框涂满、涂黑）1．电路如题1图所示。
关于A 、B 两点间的电位关系以及电容器所带电量q ，下列表述中 正确的是A ． V A 、VB 及q 均为0 B ．V A =V B ，q=0C ．V A >V B , q=6×10-6 CD ．V A <V B , q=6×10-6 C2．电路如题2图所示。
如果测得U L 为10V ，则可以判断S 1、S 2的状态是 A ．S 1，断开，S 2闭合 B ．S 1、S 2均断开 C ．S 1、S 2均闭合 D ．S 1闭合、S 2断开3．电路如题3图所示。
若电流i 、i R 与i L 的有效值均为10A ，则i C 电流的有效值为 A ． 10 A B ．102A C ．30 A D ．302A4．电路如题4图所示。
当I=I 1 +I 2成立时，下列表达式中正确的是 A ．ω ω=RC B ．ω=RC 1C ．ω=RC1 D ．ω=RC 5．电路如题5图所示，在=380 V 的三相电源上，接有两组电阻性三相对称负载，则线A I •电流为 A ．39.3 A B ．39.3 A C ．43.6A D ．43.6A电子电工专业综合理论试卷 第1页（共1 6页）6．关于互感，下列说法中错误的是A．空心线圈的互感系数与流过的电流无关B．互感系数取决于两线圈的自感系数和耦合系数C．两个线圈之间为全耦合时，产生的互感最大D．互感现象不仅应用于电源变压器和互感器，也应用在日光灯镇流器上7．已知场效应管放大电路为正常放大状态，测得场效应管静态时的U DS =10V，U GS =3V。
春季高考电工技术、电子技术试题(三) (1)
滨城区第一中学高三年级11月月考《电工技术》试卷（考试时间：40分钟，满分：40分）用题年级：机电一体化技术专业1.已知某电路所加的电压V t t u )40sin(210)(︒+-=ω，通过的电流为A t t i)90sin(2)(︒-=ω，那么电压超前电流（ ）。
A .-130°B .-50°C .50°D .130°2.如图所示电路中，R 1=10Ω，R 2=5Ω，a 、b 之间的开路电压U ab 为（ ）。
A .25V B .35V C .50V D .60V3.如图所示电路中，a 、b 之间的等效电阻为（）。
A .2Ω B .4Ω C .6Ω D .8Ω4.RLC 串联的正弦交流电路中，当X L ＞X C 时，电路呈现为（ ）。
A .电感性B .电容性C .电阻性D .不能确定属性 5.由于磁滞，铁磁物质在磁场强度减小到零时所保留着的B r 叫作（ ）。
A .磁滞现象B .矫顽磁场强度C .磁滞回线D .剩余磁感应强度 6求图示电路开口电压U ab 为（ ）。
A .1VB .4VC .7V题1-2图 题1-3图 题1-6图7.如图所示正弦交流电路中，X L ＜X C ，若电路板A 、A 1、A 2的读数分别为5A 、4A 、6A ，则电流表A 3的读数为（ ）。
A .-1AB .3AC .9A题1-7图 题1-8图 题1-14图8.如图所示电路中，I S =2A ，U S =3V ，R 1=3Ω，R 2=6Ω，则I S 发出的功率为（ ）。
A .12W B .4W C .-12W D .-4W9.RL 串联的正弦交流电路中，若R =X L ，则该电路的功率因数为（ ）。
A .0 B .1 C .0.707 D .0.510.交流铁心线圈的铁心用相互绝缘的硅钢片叠成，而不用整块硅钢，其目的是（ ）。
A .增大涡流 B .减小涡流 C .节约钢材 D .减小体积 11.理想电压源的外接电阻越大，则流过理想电压源的电流（ ）。
电工电子期末考试题及答案
电工电子期末考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 电阻串联时，总电阻值是各个电阻值的：A. 和B. 差C. 积D. 倒数之和答案：A3. 欧姆定律表达式为：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A4. 电容的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A5. 交流电的频率单位是：A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）答案：A6. 三相交流电中，星形连接的特点是：A. 线电压等于相电压B. 线电流等于相电流C. 线电流是相电流的根号3倍D. 线电压是相电压的根号3倍答案：D7. 半导体二极管的主要特性是：A. 单向导电性B. 双向导电性C. 可变电阻性D. 可变电容性答案：A8. 晶体管的放大作用是指：A. 电流放大B. 电压放大C. 电阻放大D. 电容放大答案：A9. 整流电路的作用是将：A. 交流电变为直流电B. 直流电变为交流电C. 高频信号变为低频信号D. 低频信号变为高频信号答案：A10. 变压器的工作原理是：A. 电磁感应B. 欧姆定律C. 基尔霍夫定律D. 法拉第定律答案：A二、填空题（每空2分，共20分）11. 一个完整的电路包括电源、________、________和电源。
答案：导线、用电器12. 串联电路中，电阻的总阻值等于各个电阻阻值的________。
答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。
答案：和14. 电容器在交流电路中表现为________。
答案：容抗15. 电感器在交流电路中表现为________。
答案：感抗16. 三极管的三个主要极分别是发射极、基极和________。
答案：集电极17. 整流电路中，半波整流电路的输出波形是________。
15春电子衔接班电工期末考试题
大英县中等职业技术学校二0一五年上期《电工》期末考试试卷（供2015春电子衔接班使用）总分：100分 考试时间：90分钟 考试方式： 开卷 命题人：方小成一、选择题（每题2分，共20分)1、触电最危险的电流途径（ ）。
A 、左手到胸部心脏B 、从左手到右手C 、从手到脚D 、从脚到脚2、如果触电者伤势严重，呼吸停止或心脏停止跳动，应竭力施行( )和胸外心脏挤压. A 、按摩 B 、人工呼吸 C 、点穴3、使用手持电动工具时，下列注意事项哪个正确?( ）A 、使用万能插座B 、身体或衣服潮湿C 、使用漏电保护器 4、一只小鸟停留在高压输电线路上,不会触电致死,是因为（ ） A 、小鸟的电阻非常大；B 、小鸟两脚间电压很小； C 、小鸟的脚是绝缘的；D 、小鸟的身体绝对没有电流流过.5、王某是某工厂的电工,在进行某车间的电路维护时，将配电房的电源开关断开后就去工作了.他还应该（ ），才安全.A 、在开关处悬挂警示牌B 、安装保护接地C 、安装保护接零 6、张某在使用洗衣机时，感到手麻.这是（ ）触电。
A 、接触电压 B 、跨步电压 C 、单相7、通常电工术语“负载大小”是指（ ）的大小A 、等效电阻B 、实际电工率C 、实际电压D 、负载电流 8、下列设备中，一定是电源的为（ ）A 、蓄电池B 、冰箱C 、发电机D 、白炽灯 9、在电路中,开关的作用是（ )A 、提供能量B 、连接负载和电源C 、 转化能量D 、接通和断开电路 10、使用电流表时，以下做法中正确的是（ )A 、串联在电路中B 、并联在电路中C 、低电位D 、可以超量程测二、填空题(每空1分,共20分）1、从人体触及带电体的方式和电流通过人体的途径,触电可分为： 、 、 。
2、电流对人体的伤害有两种类型： 、 .3、电路一般由 、 、 和 等组成。
4、电路通常有 、 和 三种状态。
5、电荷的定向移动形成了电流，我们把电流的方向规定为 定向移动的方向，在外电路中电流总是从电源的 极流向 极.6、万用表的种类繁多，目前按照其结构分类可分成 和 两大类。
15春电工14级中专班
密 封 线密 封 线 内 不 能 答 题学校 班级 姓名 学号简阳市高级职业中学2014级中专部《电工技术基础与技能实训》2015年上期期末考试试题总分：100分 考试时间：100分钟一、填空题。
（每空1分，共20分）1、磁场是一种物质，其具有________和________的性质。
2、根据物质的导磁性能，可以把物质分为______物质、______物质和铁磁物质三类。
3、3个“30μF ，20V ”的电容器，串联的等效电容量为________μF ，总耐压为________V ；并联的等效电容量为________μF ，总耐压为________V 。
4、一个电容器上标注“103”的字样，则该电容器的标称容量是________，该标注方法是________。
5、电容器在充电过程中，充电电流逐渐________，两端电压逐渐________。
6、导体在磁场中做切割磁感线运动，不一定有_________产生，但一定有_________产生。
7、一个电容为100μF 的电容器，接在电压为100V 的电源上，充电完成后，电容器极板上所带电荷量为________C ，电容器储存的电场能为________J 。
8、把一个0.5m 的通电直导线放入磁感应强度为2T 的匀强磁场中，通电直导线的电流强度为4A ，当电流方向与磁场方向垂直时，导线所受到的磁场力为______N ；当电流方向与磁场方向夹角为30度时，导线所受到的磁场力为_____N 。
9、丹麦物理学家_________首先发现了电流能产生磁场，英国物理学家_________则发现了磁场能产生电流。
A 、导体在磁场中运动就能产生感应电流B 、闭合电路的一部分导体在磁场中运动就一定能产生感应电流C 、闭合线圈在磁场中做切割磁感线的运动，一定能产生感应电流D 、闭合电路的一部分导体在磁场中做切割磁感线的运动，一定能产生感应电流2、电容C1为3微法，电容C2为6微法，C1和C2并联等效电容为____。
2015山东春季高考电工电子模拟试题
班级：________________ 姓名：________________ 学号：________________ 装 订 线（装订线内禁止填写答案）2015年春季高考电工电子专业理论综合模拟试题一第Ⅰ卷（选择题，共100分）一、单项选择题,共50个小题，每题2分，共100分。
1.PLC 机的（ ）输出是有触点输出，既可控制交流负载又可控制支流负载。
A.继电器 B.晶闸管 C.单结晶体管 D.二极管输出2.在单相桥式整流电容滤波电路中 变压器输出电压为20V 负载电阻为5Ω时 流过二极管电流的平均值是 A.2.4A B.4A C.4.8A D. 5A3.用兆欧表测量变压器的绕组和铁心的绝缘电阻时 下列描述正确的是 A.绕组接兆欧表的L 端 铁心接E 端 均匀摇动手柄 指针稳定后再读数 B.绕组接兆欧表的L 端 铁心接E 端 均匀摇动手柄 指针无需稳定即可读数 C.铁心接兆欧表的L 端 绕组接E 端 均匀摇动手柄 指针稳定后再读数 D.铁心接兆欧表的L 端 绕组接E 端 均匀摇动手柄 指针无需稳定即可读数4.在由NPN 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是( )饱和失真 B.截止失真 C.交越失真 D.频率失真5.设三相异步电动机额定电流In=l0A ，进行频繁的带负载起动，熔断体的额定电流应选( )。
A ．10AB 、15AC 、50AD 、25A6.PLC 机型选择的基本原则是在满足（ ）要求的前提下，保证系统可靠、安全、经济及使用维护方便。
(A) 硬件设计 （B ）软件设计 （C ）控制功能 （D ）输出设备7.将条形磁铁按图示方向从线圈中快速拔出，如图所示，则线圈内产生感应电流，A 点与B 点电位的关系为V A ( )V B 。
A. 大于B. 小于C. 等于D.无法判断8. 通常所说的“负载过大”是指( )A ．超过了用电器的额定电压、额定电流、额定功率B ．负载的功率较大C ．负载电阻的阻值过大D ．负载向电源索取的功率大于电源的额定功率9.自耦变压器的变比为K ，其原、副边的电压和电流之比分别为（ ）。
电工电子考试题及答案(经典题库)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.建筑电工证考试分为哪两部分？( )A.理论考试和实操考试B.笔试和面试C.理论考试和模拟考试D.实操考试和模拟考试答案:A2. 插座安装高度，在托儿所.幼儿园.和小学(儿童活动场所)内插座安装距地面高度不低于( )。
A. 1.0m~1.1mB. 1.2m~1.3mC. 1.3m~1.5mD. 1.8m答案:D3. ( )属于热辐射电光源。
A.金属卤化物灯B.碘钨灯C.高压水银灯D.日光答案:B4. 对称三相电源三角形连接时,线电压是相电压的( )倍。
A.√2；B.√3；C.1。
答案:C5. 负荷开关具有较弱的灭弧装置，用于切断或接通( )。
A.正常负荷电流B.短路电流C.正常负荷电流和短路电流答案:A6. 已知正弦交流电流为i=100sin(100t+φ)，则该电流的有效值为( )。
A.70.7B.100C.70.7D.100答案:A7. 安装在分支杆和终端杆上的单横担应装在( )。
A.负荷侧B.拉线侧C.电源侧D.任意侧8. 用兆欧表测量电动机绝缘电阻时( )端接电机外壳。
A.LB. EC.G答案:A9. 变压器铭牌上，绕组数用( )表示三绕组。
A.SB. DC.GD.H答案:A10. 更换和检修用电设备时,最好的安全措施是( )。
A.切断电源B.站在凳子上操作C.戴橡皮手套操作答案:A11. 生产经营单位应当具备的安全生产条件所必需的资金投入，由( )予以保证，并对由于安全生产所必需的资金投入不足导致的后果承担相应责任。
A.生产经营单位B.生产经营单位的决策机构.主要负责人或者个人经营的投资人C.财务管理人员D.安全管理负责人员答案:B12. 能够办理临时用电的是( )A.商业网点用电B.基建工地C.地下停车场照明答案:B13. 人体体内电阻约为( )ΩA.300B.200C.500答案:C14. 根据三相电源和负载的不同情况，变压器初级和次级绕组可作Ｙ形和△形连接，一般容量不大而又需要中性线的变压器，多采用( )连接。
15级期末 电工基础试卷卷
学校 班级 姓名 学号//////////密封线内不要答题//////////////第1页（共2页）第2页（共2页）2015-2016学年第二学期期末考试试卷（A 卷） 考试科目：电工基础 考试时间：90分钟适用班级： 14铁一、铁二一、填空题： （每空1分，共20分）1.三相交流电源是三个 、 ，初相依次相差1200的正弦电压源按一定方式连接而成。
2.三相电压达到最大值或负最大值的顺序称为 ，三个电压的的相序是U-V-W,称为 。
3.发电机三相绕组的末端U 2、V 2、W 2连接成一点，称为 ，用 表示。
4.从中性点引出的线称为 或 。
5.端线与中性线之间的电压称为 ，端线与端线之间的电压称为 。
6.电动机星形（Y ）连接时，线电压与相电压之间的关系 。
7.三相电路的功率中，Q 表示的是 功率，单位是 。
8.当人体两处同时触及两相带电体时称为 触电。
9.变压器主要结构部件有 和 。
10.电流对人体伤害的种类分为 、 和电休克。
11.Y,d 表示变压器的原边绕组为 接法，副边绕组为 接法。
二、 单项选择（每题2分，共20分）1.在三相四线制中,当三相负载不平衡时,三相电压相等, 中性线电流( )。
A. 等于零B. 不等于零C. 增大D. 减小 2.磁通的单位是( )。
A. BB. WbC. TD. F3.无论三相电路是Y 连接或△连接, 也无论三相电路负载是否对称,其总功率为（ ）A. P=3UIcos ΦB. P=W V U P P P ++C. P=√3UIcos ΦD. P=√2UIcos Φ 4.三线电缆中的红色代表（ ）A. 零线B.火线C. 地线D.中性线 5.电器着火时下列不能用的灭火方法是（ ） A. 用四氯化碳或1211灭火器进行灭火 B. 用沙土灭火 C. 用二氧化碳 D. 用水灭火6.雷电放电具有（ ）的特点 A.电流大，电压高 B.电流小，电压高 C.电流大，电压低 D.电流小，电压低7.磁场强度的单位是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页,共4页 第2页,共4页

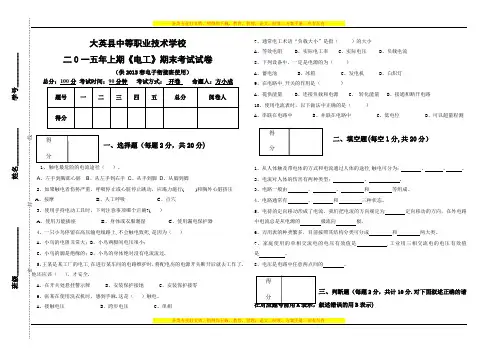

大英县中等职业技术学校
二0一五年上期《电工》期末考试试卷
（供2015春电子衔接班使用）
总分：100分 考试时间：90分钟 考试方式：开卷 命题人:方小成
一、选择题（每题2分，共20分）
1、触电最危险的电流途径（ ）。
A 、左手到胸部心脏
B 、从左手到右手
C 、从手到脚
D 、从脚到脚
2、如果触电者伤势严重，呼吸停止或心脏停止跳动，应竭力施行( )和胸外心脏挤压。
A 、按摩 B 、人工呼吸 C 、点穴
3、使用手持电动工具时，下列注意事项哪个正确?( )
A 、使用万能插座
B 、身体或衣服潮湿
C 、使用漏电保护器 4、一只小鸟停留在高压输电线路上，不会触电致死，是因为（ ） A 、小鸟的电阻非常大；B 、小鸟两脚间电压很小； C 、小鸟的脚是绝缘的；
D 、小鸟的身体绝对没有电流流过。
5、王某是某工厂的电工，在进行某车间的电路维护时，将配电房的电源开关断开后就去工作了。
他还应该（ ），才安全。
A 、在开关处悬挂警示牌
B 、安装保护接地
C 、安装保护接零 6、张某在使用洗衣机时，感到手麻。
这是（ ）触电。
A 、接触电压 B 、跨步电压 C 、单相
7、通常电工术语“负载大小”是指（ ）的大小
A 、等效电阻
B 、实际电工率
C 、实际电压
D 、负载电流 8、下列设备中，一定是电源的为（ ）
A 、蓄电池
B 、冰箱
C 、发电机
D 、白炽灯 9、在电路中，开关的作用是（ ）
A 、提供能量
B 、连接负载和电源
C 、转化能量
D 、接通和断开电路 10、使用电流表时，以下做法中正确的是（ ）
A 、串联在电路中
B 、并联在电路中
C 、低电位
D 、可以超量程测
二、填空题（每空1分，共20分）
1、从人体触及带电体的方式和电流通过人体的途径，触电可分为：、、。
2、电流对人体的伤害有两种类型：、。
3、电路一般由 、 、 和 等组成。
4、电路通常有 、 和 三种状态。
5、电荷的定向移动形成了电流，我们把电流的方向规定为定向移动的方向，在外电路中电流总是从电源的 极流向 极。
6、万用表的种类繁多，目前按照其结构分类可分成和两大类。
7、家庭使用的单相交流电的电压有效值是，工业用三相交流电的电压有效值是。
8、电压是电路中任意两点间的。
共计10分。
对下面叙述正确的请在对应题号前用A 表示，（ ）1．通常万用表黑表笔所对应的是电源的正极。
班级______________ 姓名___________ 学号__________
…………………………………密………………………………封………………………………线……………………………………………………………
（）2.指针式万用表的电压、电流及电阻档的刻度都是均匀的。
（）3．有人低压触电时，应该立即将他拉开。
（）4．电阻值大的导体，电阻率一定也大。
（）5．电动工具应由具备证件合格的电工定期检查及维修。
四、作图题（每空2分，共20分）
请依次画出电阻、光敏电阻，二极管，电位器，电压表，电流表，电容，电感线圈，接地和电池的电路符号。
、、、、、、、、
分，共计30分）1、使用电压表测电压时，要注意那些内容？ 2、什么是电路模型？电路由哪几部分组成？各部分的作用是什么？
3、某电炉的额定电压是220V，功率是1100W，其工作电流是多少？工作1h,消耗多少度电？选择题答题区（每题2分，共20分）
填空题答题区（每题1分，共20分）
1、、、
2、、
3、、、、
4、、、
5、、、
6、、
7、、
8、
第3页,共4页第4页,共4页。
