【CN109802371A】一种用于继电保护健康管理的集成系统及方法【专利】
继电保护检验标准化作业和管理系统[发明专利]
![继电保护检验标准化作业和管理系统[发明专利]](https://img.taocdn.com/s3/m/e4720f3e3186bceb18e8bba5.png)
专利名称：继电保护检验标准化作业和管理系统
专利类型：发明专利
发明人：蒯狄正,陈泾生,陈久林,殷伟,郑海雁,林世隆,黄浩声,潘琪,伍雪峰,蒋一泉,邓洁清,汝泰来
申请号：CN200810123582.7
申请日：20080709
公开号：CN101320268A
公开日：
20081210
专利内容由知识产权出版社提供
摘要：本发明公开了一种一体化的继电保护检验标准化作业和管理系统，包括高级管理主站和现场作业子站，采用web主站端与现场作业端双平台结构，主站端设置有标准管理模块，作业端设置有标准化作业平台，通过两个平台间的数据同步功能完成检验任务的下达和试验数据的上传，实现集中管理和分布作业的统一，形成一体化的继电保护检验管理和执行系统。
通过本发明的继电保护检验标准化作业和管理系统，使各单位共享统一标准、共享专家知识，又能灵活方便地应用，提升整体继电保护检验工作水平。
申请人：江苏省电力试验研究院有限公司,江苏方天电力技术有限公司
地址：210029 江苏省南京市苏远大厦凤凰西街243号
国籍：CN
代理机构：南京纵横知识产权代理有限公司
更多信息请下载全文后查看。
一种变电站保护信息及定值管控系统[发明专利]
![一种变电站保护信息及定值管控系统[发明专利]](https://img.taocdn.com/s3/m/668d28c04793daef5ef7ba0d4a7302768e996f0a.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010239458.8(22)申请日 2020.03.30(71)申请人 中国南方电网有限责任公司超高压输电公司柳州局地址 545026 广西壮族自治区柳州市高新区海关路22号(72)发明人 申狄秋 夏谷林 张科峰 陈极升 周经中 杨绍远 黄宇 卢雯兴 王靓 夏武 荣军 刘彬 王荣超 石万里 罗义晖 秦先坤 李海生 杨雪飞 唐亮 (74)专利代理机构 北京国昊天诚知识产权代理有限公司 11315代理人 郑裕涵(51)Int.Cl.G06Q 10/00(2012.01)G06Q 50/06(2012.01)(54)发明名称一种变电站保护信息及定值管控系统(57)摘要本申请提供一种变电站保护信息及定值管控系统，包括后台集中管控系统和与后台集中管控系统连接的检测装置；后台集中管控系统包括定值信息管理系统、检测任务管理系统、检测装置管理系统；便携式检测装置包括信息检测模块、任务执行管理模块、运行数据分析模块、检测报告生成模块；定值信息管理系统用于管理保护装置的定值信息；检测任务管理系统用于管理检测任务；检测装置管理系统用于管理便携式检测装置的注册和注销任务；信息检测模块用于获取保护装置数据；任务执行管理模块用于管理任务执行过程；运行数据分析模块用于分类统计二次设备的历史运行数据，提取异常情况的数据生成报表；检测报告生成模块用于生成检测任务对应的检测报告。
权利要求书2页 说明书5页 附图1页CN 111461359 A 2020.07.28C N 111461359A1.一种变电站保护信息及定值管控系统，其特征在于，包括:后台集中管控系统和与所述后台集中管控系统连接的检测装置；所述后台集中管控系统包括定值信息管理系统、检测任务管理系统、检测装置管理系统；所述检测装置包括信息检测模块、任务执行管理模块、运行数据分析模块、检测报告生成模块；所述定值信息管理系统用于管理保护装置的定值信息；所述检测任务管理系统用于管理检测任务；所述检测装置管理系统用于管理检测装置的注册和注销任务；所述信息检测模块用于获取检测所需的保护装置数据；所述任务执行管理模块用于管理任务执行过程；所述运行数据分析模块用于分类统计二次设备的历史运行数据，提取异常情况的数据生成报表；所述检测报告生成模块用于生成所述检测任务对应的检测报告。
一种便携式继电保护器[实用新型专利]
![一种便携式继电保护器[实用新型专利]](https://img.taocdn.com/s3/m/6a164fb53b3567ec112d8a43.png)
专利名称：一种便携式继电保护器
专利类型：实用新型专利
发明人：孙立芹,赵启宏,张力强,管维峰申请号：CN201920851571.4
申请日：20190606
公开号：CN209709662U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型涉及继电保护器技术领域，且公开了一种便携式继电保护器，包括前壳体和后壳体，所述前壳体和所述后壳体一体成型，且所述前壳体的前表面固定有显示屏，所述显示屏与外部电源电性连接，所述前壳体的前表面位于所述显示屏的下方均匀固定有多个操作按钮，所述后壳体的后表面固定有固定板；通过在固定板的上方对称规定轴套，并在两个轴套之间转动连接转轴，通过转轴转动连接保护盖，当通过接线柱将导线连接完毕后，可以将保护盖转下，导线可以进入到保护盖上的凹槽中，避免导线影响保护盖的转下，通过保护盖可以对裸露在外部的部分导线芯进行遮挡，避免在使用的时候，触摸到裸露在外部的导线芯，从而发生危险的情况。
申请人：孙立芹
地址：162850 内蒙古自治区呼伦贝尔市莫力达瓦达斡尔族自治旗尼尔基镇巴特罕大街
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。
一种健康管理系统[发明专利]
![一种健康管理系统[发明专利]](https://img.taocdn.com/s3/m/8de8e901492fb4daa58da0116c175f0e7cd11985.png)
专利名称：一种健康管理系统专利类型：发明专利
发明人：何杨
申请号：CN202210039267.6申请日：20220113
公开号：CN114242248A
公开日：
20220325
专利内容由知识产权出版社提供
摘要：本发明涉及数据处理技术领域，其目的在于提供一种健康管理系统，包括数据处理模块、数据采集模块、存储模块、无线信号收发模块和人机交互模块，其中，数据采集模块用于获取用户的实时健康数据；数据处理模块，用于接收并处理指定长度的实时健康数据，得到健康状态数据，并判断所述健康状态数据是否处于健康标准阈值的指定范围，若是，则判定用户处于危险状态，然后输出提示指令至人机交互模块；输出提示指令至人机交互模块后，所述数据处理模块还用于判断是否在指定时间内获取人机交互模块发送的反馈信息，若是，则获取用户定位数据，并通过无线信号收发模块输出健康状态数据、用户定位数据及报警请求至指定的救护终端。
本发明的使用场景广，同时可对人身健康准确判断，利于实现对处于危险状态的用户进行及时的救助。
申请人：上海良方健康科技有限公司
地址：200000 上海市闵行区中春路988号11幢2楼
国籍：CN
代理机构：成都顶峰专利事务所(普通合伙)
代理人：陈秋霞
更多信息请下载全文后查看。

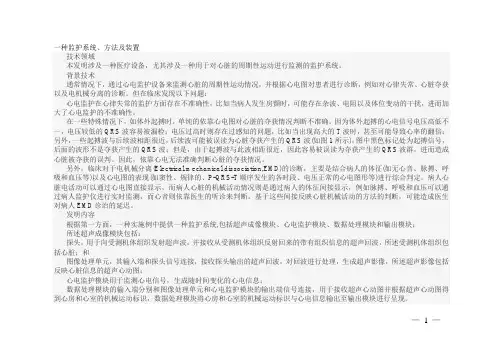

一种监护系统、方法及装置发明专利
一种监护系统、方法及装置技术领域本发明涉及一种医疗设备，尤其涉及一种用于对心脏的周期性运动进行监测的监护系统。
背景技术通常情况下，通过心电监护设备来监测心脏的周期性运动情况，并根据心电图对患者进行诊断，例如对心律失常、心脏夺获以及电机械分离的诊断。
但在临床发现以下问题：心电监护在心律失常的监护方面存在不准确性，比如当病人发生房颤时，可能存在杂波、电阻以及体位变动的干扰，进而加大了心电监护的不准确性。
在一些特殊情况下，如体外起搏时，单纯的依靠心电图对心脏的夺获情况判断不准确。
因为体外起搏的心电信号电压高低不一，电压较低的QRS波容易被漏检；电压过高时则存在过感知的问题，比如当出现高大的T波时，甚至可能导致心率的翻倍；另外，一些起搏波与后续波相距很近，后续波可能被误读为心脏夺获产生的QRS波(如图1所示)，图中黑色标记处为起搏信号，后面的波形不是夺获产生的QRS波；但是，由于起搏波与此波相距很近，因此容易被误读为夺获产生的QRS波群，进而造成心脏被夺获的误判。
因此，依靠心电无法准确判断心脏的夺获情况。
另外，临床对于电机械分离(Electrical mechanical dissociation,EMD)的诊断，主要是结合病人的体征(如无心音、脉搏、呼吸和血压等)以及心电图的表现(如窦性、规律的、P-QRS-T顺序发生的各时段、电压正常的心电图形等)进行综合判定。
病人心脏电活动可以通过心电图直接显示，而病人心脏的机械活动情况则是通过病人的体征间接显示，例如脉搏、呼吸和血压可以通过病人监护仪进行实时监测，而心音则依靠医生的听诊来判断。
基于这些间接反映心脏机械活动的方法的判断，可能造成医生对病人EMD诊治的延迟。
发明内容根据第一方面，一种实施例中提供一种监护系统,包括超声成像模块、心电监护模块、数据处理模块和输出模块；所述超声成像模块包括：探头，用于向受测机体组织发射超声波，并接收从受测机体组织反射回来的带有组织信息的超声回波，所述受测机体组织包括心脏；和图像处理单元，其输入端和探头信号连接，接收探头输出的超声回波，对回波进行处理，生成超声影像，所述超声影像包括反映心脏信息的超声心动图；心电监护模块用于监测心电信号，生成随时间变化的心电信息；数据处理模块的输入端分别和图像处理单元和心电监护模块的输出端信号连接，用于接收超声心动图并根据超声心动图得到心房和心室的机械运动标识，数据处理模块将心房和心室的机械运动标识与心电信息输出至输出模块进行呈现。

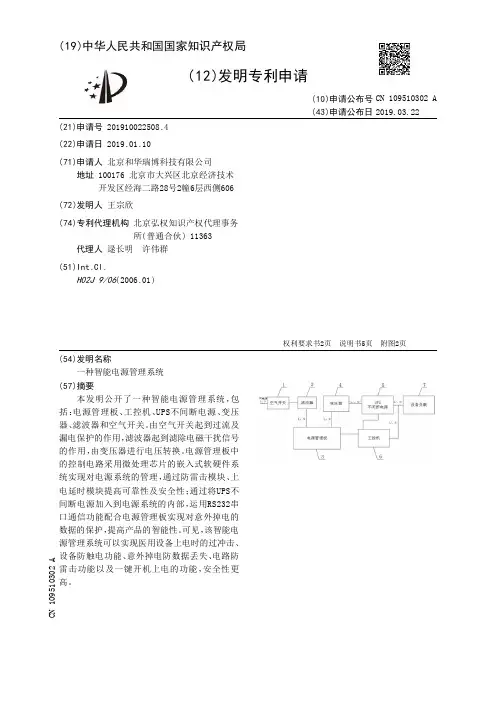

【CN109510302A】一种智能电源管理系统【专利】
代理人 逯长明 许伟群
(51)Int .Cl . H02J 9/06(2006 .01)
(10)申请公布号 CN 109510302 A (43)申请公布日 2019.03.22
( 54 )发明 名称 一种智能电源管理系统
( 57 )摘要 本发明公开了一种智能电 源管理系统 ，包
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910022508 .4
(22)申请日 2019 .01 .10
(71)申请人 北京和华瑞博科技有限公司 地址 100176 北京市大兴区北京经济技术 开发区经海二路28号2幢6层西侧606
(72)发明人 王宗欣
6 .根据权利要求1所述的智能电源管理系统，其特征在于，还包括：蜂鸣器；所述电源管 理板(3)通过控制电路控制防雷击模块和上电延时模块对工控机(6)进行实时监控，在监测 到故障信息时，所述控制电路发送提示指令至蜂鸣器，以通过所述蜂鸣器进行报警提示。
3
CN 109510302 A
说 明 书
1/5 页
所述UPS不间断电源(5)的另一个输入端通过RS232串口与工控机(6)的输出端连接，所 述工控机 (6) 用于通过RS232串口对UPS不间断电 源 (5) 进行管理及监控 ；所述UPS不间断电 源 (5)的输出端分别与工控机 (6) 和设备负载 (7) 连接 ，所述UPS不间断电 源 (5) 用于为工控 机(6)和设备负载(7)供电 ；
所述第一气体放电管E1的另一端与第二气体放电管E2的一端连接；所述第一气体放电 管E1和第二气体放电管E2分别与地线PE连接；所述第二气体放电管E2的另一端与第三压敏 电阻RV3的一端连接；所述第三压敏电阻RV3的另一端与零线N连接。
继电保护系统测试仪[发明专利]
![继电保护系统测试仪[发明专利]](https://img.taocdn.com/s3/m/7264397432687e21af45b307e87101f69e31fb0e.png)
(10)申请公布号 (43)申请公布日 2010.06.02*CN101718840A*(21)申请号 200910230535.7(22)申请日 2009.11.30G01R 31/327(2006.01)(71)申请人山东电力集团公司超高压公司地址250021 山东省济南市纬十路111号(72)发明人苏建军 刘洪正 殷宏涛 李超冯玉柱 冯迎春 刘矞 卢志鹏杨晓斌 惠杰 黄振宁 王黎苗文静 杨靖波(74)专利代理机构山东济南齐鲁科技专利事务所有限公司 37108代理人陈月华(54)发明名称继电保护系统测试仪(57)摘要本发明公开了一种继电保护系统测试仪，包括壳体，壳体内安装主板，主板上安装芯片、时间控制器、GPS 模块和调制解调器，壳体内安装电源，壳体的顶部设置数据插头；壳体的侧壁上开设显示面板槽，显示面板槽的内壁上开设散热窗，显示面板槽内安装显示面板，显示面板后部开设支架槽，支架槽内安装支架，显示面板槽的内壁上开设定位槽，壳体的两侧壁上各开设一条滑槽，每条滑槽内安装一根滑轴，每根滑轴上安装一个滑轴座，两个滑轴座之间安装操作面板，操作面板上设置数据插槽。
它可解决现有技术存在的问题，适合工作环境的需要，方便工作人员站立快速操作，并且，显示器在非使用状态时内藏于操作面板内，不易损坏。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 3 页 附图 3 页CN 101718840 AC N 101718840 A1.继电保护系统测试仪，其特征在于：包括壳体(1)，壳体(1)内安装主板(13)，主板(13)上安装芯片(14)、时间控制器(15)、GPS模块(16)和调制解调器(17)，壳体(1)内安装电源(18)，壳体(1)的顶部设置数据插头(22)，主板(13)通过导线与电源(18)连接，主板(13)通过数据线与数据插头(22)连接；壳体(1)的侧壁上开设显示面板槽(11)，显示面板槽(11)的内壁上开设散热窗(19)，显示面板槽(11)内安装显示面板(3)，显示面板(3)的上部与壳体(1)铰连，显示面板(3)后部开设支架槽(8)，支架槽(8)内安装支架(9)，支架(9)与显示面板(3)铰连，显示面板槽(11)的内壁上开设定位槽(12)，壳体(1)的两侧壁上各开设一条滑槽(4)，每条滑槽(4)内安装一根滑轴(6)，每根滑轴(6)上安装一个滑轴座(5)，两个滑轴座(5)之间安装操作面板(2)，操作面板(2)上设置数据插槽(23)，数据插槽(23)通过导线与操作面板(2)内的电路板连接。
【CN109785606A】一种用电信息采集系统采集质量分析方法及装置【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910108034.5(22)申请日 2019.02.02(71)申请人 中能瑞通（北京）科技有限公司地址 102299 北京市昌平区科技园区超前路37号16号楼2层C2150号(72)发明人 王有祥 李云峰 郑英刚 (74)专利代理机构 北京知呱呱知识产权代理有限公司 11577代理人 丁彦峰 贺亚明(51)Int.Cl.G08C 25/00(2006.01)H04L 12/26(2006.01)H04L 29/06(2006.01)(54)发明名称一种用电信息采集系统采集质量分析方法及装置(57)摘要本发明公开了一种用电信息采集系统采集质量分析方法及装置，属于用电信息采集系统技术领域，包括：获取源数据；对源数据进行解析，得到解析结果；根据解析结果建立分析指标；根据分析指标基于层次分析法计算用电信息采集系统采集质量结果。
实现实时对用电信息采集系统采集质量进行分析。
通过对影响采集质量各指标数据的分析，能回溯整个数据采集过程，及时发现数据采集异常、快速定位数据采集异常根源，为数据采集异常预警、采集应用程序优化提供数据支撑，从而保证数据采集更高效、更及时、更稳定，使采集系统基础计量数据更加完整、实时、可靠，有效解决了采集质量评价指标单一、采集过程难以回溯、采集异常问题难以准确定位的难题。
权利要求书1页 说明书8页 附图2页CN 109785606 A 2019.05.21C N 109785606A权 利 要 求 书1/1页CN 109785606 A1.一种用电信息采集系统采集质量分析方法，其特征在于，包括：获取源数据；对所述源数据进行解析，得到解析结果；根据所述解析结果建立分析指标；根据所述分析指标基于层次分析法计算用电信息采集系统采集质量结果。
2.如权利要求1所述的方法，其特征在于，所述获取源数据包括，采用旁路方式获取TCP/IP数据包和采集系统主站与终端电表通信规约报文数据，将获取到的TCP/IP数据包和采集系统主站与终端电表通信规约报文数据作为源数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910110054.6
(22)申请日 2019.02.11
(71)申请人 宁波市电力设计院有限公司
地址 315000 浙江省宁波市江北区备案财
富中心11幢4-1
(72)发明人 马益平 钱凯 郭高鹏 周勋甜
王正勇 李敏敏 邵雪峰 王丽鹏
韩潇
(74)专利代理机构 成都正华专利代理事务所
(普通合伙) 51229
代理人 李林合 李蕊
(51)Int.Cl.
H02H 7/26(2006.01)
H02J 13/00(2006.01)
(54)发明名称一种用于继电保护健康管理的集成系统及方法(57)摘要本发明公开了一种用于继电保护健康管理的集成系统及方法，包括，数据采集单元，数据采集单元用于采集设备信息；中央处理单元，用于接收和处理设备信息，并根据处理结果判断设备是否出现故障；报警单元，报警单元用于在中央处理单元检测到设备信息出现异常时报警；执行单元，执行单元用于在中央处理单元检测到设备信息出现异常时将故障设备从电力系统中切除；电源模块，电源模块用于系统内各用电设施的供电，该系统的检测更精准，能够准确的区分故障原因，避免浪费人力物力，同时能够根据各个设备发生故障的记录，确定其发展趋势和故障特性，有利于进行预防性维修，此外该系统能够对故障设备进行定位，方便工作人员快速定位和维
修。
权利要求书2页 说明书6页 附图2页CN 109802371 A 2019.05.24
C N 109802371
A
1.一种用于继电保护健康管理的集成系统，其特征在于：包括，
数据采集单元，所述数据采集单元用于采集设备信息，并将设备信息上传至中央处理单元；
中央处理单元，所述中央处理单元包括微处理器、存储器、定时器和计算器，用于接收和处理数据采集单元上传的设备信息，并根据处理结果判断设备是否出现故障，若出现故障，则通过报警单元报警，并通过执行单元将故障设备从电力系统中切除；
报警单元，所述报警单元用于在中央处理单元检测到设备信息出现异常时报警；
执行单元，所述执行单元包括与输入、输出接口芯片连接的开关量输入单元和开关量输出单元，且开关量输入单元和开关量输出单元均通过光电隔离器与中央处理单元连接，所述开关量输出单元与光电隔离器之间设有中间继电器，所述执行单元用于在中央处理单元检测到设备信息出现异常时将故障设备从电力系统中切除；
电源模块，所述电源模块用于系统内各用电设施的供电。
2.根据权利要求1所述的一种用于继电保护健康管理的集成系统，其特征在于：所述数据采集单元包括电压采集模块和电流采集模块，且电压采集模块和电流采集模块分别用于采集设备上电压互感器和电流互感器的电压模拟信号、电流模拟信号，所述电压采集模块和电流采集模块均通过电量变换器连接有低通滤波器，且低通滤波器均通过模数转换模块与中央处理单元连接。
3.根据权利要求1所述的一种用于继电保护健康管理的集成系统，其特征在于：所述中央处理单元连接有通讯单元，所述通讯单元包括与中央处理单元连接的外部通信接口和人机对话接口，所述外部通信接口连接有外部通信模块，所述人机对话接口连接有打印机和PC机。
4.根据权利要求1所述的一种用于继电保护健康管理的集成系统，其特征在于：所述数据采集单元还包括二维码生成模块，且二维码生成模块用于生成与设备信息绑定的含设备位置信息的二维码，所述中央处理单元连接有二维码识别模块。
5.根据权利要求1所述的一种用于继电保护健康管理的集成系统，其特征在于：所述中央处理单元连接有系统自检模块，且系统自检模块包括装置本体自检模块、二次回路自检模块和通讯自检模块。
6.一种用于继电保护健康管理的方法，其特征在于：包括如下步骤：
S100、收集设备历史故障统计数据，建立设备故障分布概率模型；
S200、确定故障报警时的故障来源，若故障来源并非设备，则对继电保护系统及其连接系统进行检修；
S300、若故障来源为设备，则对故障设备进行定位；
S400、确定故障设备所属阶段，制定维修计划。
7.根据权利要求6所述的一种用于继电保护健康管理的方法，其特征在于：在步骤S100中，建立设备故障分布概率模型的具体步骤为：
S101、通过威布尔模型建立故障概率密度函数λ(t)以及累积故障强度函数m(t),其中，λ(t)＝λβt β-1
，
权 利 要 求 书1/2页2CN 109802371 A。
