KJ150人员监控系统说明书
KJ152矿用人员管理系统说明书
KJ152矿用人员管理系统使用说明书产品执行标准：Q/LDJ051-2010GB 3836-2000使用产品前请阅读使用说明书XX蓝动激光技术有限公司XX分公司20XX05月目录1 概述12 供电电源23 系统组成与工作原理24 系统主要设备35 系统基本功能66 安装使用与维护107 故障分析及排除方法168 注意事项179 保养与维修1710 安全管理1811 说明18注意事项●使用本产品前请详细阅读本说明书,因不按本说明书规定的方法使用本产品而造成的损失本公司概不负责!●只有专业人员才允许安装、调试和维护本系统、每周例行检查时必须关闭本系统电源。
避免在有腐蚀的液体、水蒸气、灰尘或化合物的环境里面安装系统设备!●产品外壳就近接地,接地良好。
接地线最好接在设备的安装螺丝柱上!●信号传输线推荐采用带安标证的MHYVR电缆,1×2×7/0.3,截面为0.5mm2,远离动力线和其他网络线!●本安远供电源线推荐采用带安标证的MHYVR电缆,1×2×7/0.52,截面为1.5 mm2,远离动力线和其他网络线！●屏蔽层必须可靠接地线！●本系统由本质安全型以及隔爆兼本质安全型产品组成,不得随意与其它未经联检的设备连接！●维修时不得随意改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！设备一旦出现故障,请拨打与我公司维修人员联系,不得擅自打开设备进行维修！KJ152矿用人员管理系统说明书1 概述本说明书引用的标准为：Q/LDJ051-2010KJ152矿用人员管理系统企业标准。
KJ152系统采用国际最新通讯技术,结合我国矿井实际情况,开发研制的新一代矿用人员管理系统。
该系统为总线型网络结构,是由KJ152-F矿用本安型读卡分站、KJ152-K识别卡、KJ152-D矿用本安型读卡器、KJ152-Z矿用本安型中继器及其它配套产品组成。
系统中,矿井下人员〔设备携带识别卡下井,与井下布置的若干读卡分站进行无线通信,读卡分站与地面中心站或读卡分站之间采用有线网络连接,将数据传输至地面中心站监控主机,通过监控软件可实时查看携带识别卡井下人员的数量及分布情况。
KJ150人员监控系统说明书
KJ150人员监控系统说明书目录一．KJ0人员监控系统产品简介1.系统简要说明2.系统设计原理3.系统设计依据4.构成示意图二．系统界面总览1．界面总览三．系统功能介绍1.系统管理1.1.用户管理1.2系统自检1.3设置背景1.4删除数据1.5系统帮助1.6版权1.7设置IP2.实时查询2.1实时跟踪2.2电量2.3工种2.4屏幕范围2.5超时人员2.6设备状态2.7部门分类3.历史查询3.1轨迹3.2井下查询3.3区域查询3.4时间段查询3.5车辆回放3.6时间段工作面3.7读卡器状态3.8未活动人员4.报警查询4.1超过人数4.2禁区报警4.3坚守报警4.4设备异常4.5超时工作4.6未到达区域5.考勤管理5.1井下人员5.2考勤月表5.3上下井记录5.4考勤详细表5.5 手动补工5.6 手动上井6.人员管理6.1基本信息6.2设置部门6.3设置班次6.4设置职务6.5设置工种6.6计工最小时间7.字典管理7.1部门字典7.2班次字典7.3上班时间7.4工种字典7.5职务字典7.6工种路线7.7车辆信息7.8当班司机8.显示窗口8.1区域人数8.2最近下井8.3最近上井8.4显示车辆8.5最后位置8.6检测位置8.4查找车辆8.5查找人员8.6工作面查询一、 KJ-150人员监控系统产品简介1.系统简要说明七环电气自主开发的KJ150移动目标监测系统是技术先进的井下人员（也其井下人员跟踪定位子系统能够及时、准确的将井下各个区域人员（或移动设备）的动态情况反映到地面计算机系统，使管理人员能够随时掌握井下人员（或设备）的分布状况和每个下井人员的运动轨迹，以便于进行更加合理的指挥调度与考勤管理。
当事故发生时，救援人员也可根据本系统所提供的数据、图形，迅速了解有关人员的位置情况，及时采取相应的救援措施，提高应急救援工作的效率；而车辆的集中监测管理则可以提高车辆的一体化调度水平，提高车辆使用效率和安全系数，进而提高生产效率系统的监测上位机通过矿局域网与全矿的一体化监控系统相连，从而使该系统可以成为融入一体化监控系统的一个具有相对独立职能的子系统2.系统设计原理系统的井下设备是由若干监测点组成，而一个监测点由一个通信网桥和若干个读卡器组成。
六大系统人员定位

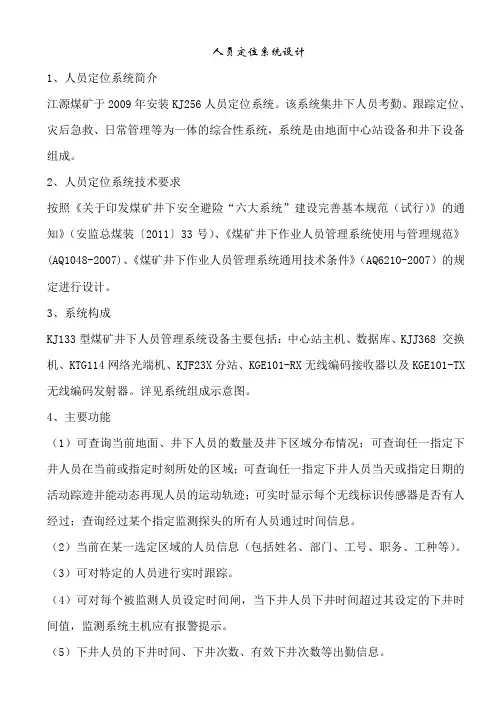

人员定位系统设计1、人员定位系统简介江源煤矿于2009年安装KJ256人员定位系统。
该系统集井下人员考勤、跟踪定位、灾后急救、日常管理等为一体的综合性系统，系统是由地面中心站设备和井下设备组成。
2、人员定位系统技术要求按照《关于印发煤矿井下安全避险“六大系统”建设完善基本规范（试行）》的通知》（安监总煤装〔2011〕33号）、《煤矿井下作业人员管理系统使用与管理规范》(AQ1048-2007)、《煤矿井下作业人员管理系统通用技术条件》（AQ6210-2007）的规定进行设计。
3、系统构成KJ133型煤矿井下人员管理系统设备主要包括：中心站主机、数据库、KJJ368 交换机、KTG114网络光端机、KJF23X分站、KGE101-RX无线编码接收器以及KGE101-TX 无线编码发射器。
详见系统组成示意图。
4、主要功能（1）可查询当前地面、井下人员的数量及井下区域分布情况；可查询任一指定下井人员在当前或指定时刻所处的区域；可查询任一指定下井人员当天或指定日期的活动踪迹并能动态再现人员的运动轨迹；可实时显示每个无线标识传感器是否有人经过；查询经过某个指定监测探头的所有人员通过时间信息。
（2）当前在某一选定区域的人员信息（包括姓名、部门、工号、职务、工种等）。
（3）可对特定的人员进行实时跟踪。
（4）可对每个被监测人员设定时间闸，当下井人员下井时间超过其设定的下井时间值，监测系统主机应有报警提示。
（5）下井人员的下井时间、下井次数、有效下井次数等出勤信息。
图3-1 系统组成示意图（6）能够满足煤矿井下人员考勤功能（如生产人员的下井时间表、出勤报表等）。
（7）有煤矿井下系统示意图，对图形进行放大、缩小、移动、打印等功能，可通过图区域实时查询人员情况。
（8）应用软件具有B/S结构，矿区内部可在局域网通过浏览器实时查询。
（9）信息联网功能：在有互联网（或局域网）的情况下，通过建立WEB服务器，可以以浏览网页的方式实现信息共享，在客户端无须另加任何软件。
KJ120系统说明书
KJ120煤矿安全生产监控系统使用说明书KJ120型煤矿安全生产监控系统一、概述KJ120型煤矿安全生产监控系统是XX公司自主开发的一套煤矿安全生产监控系统。
在充分吸取国内外同类煤矿监控系统成功运行经验的基础上博采众长，精心设计的。
它不仅适用于大、中型矿井，同样适用于小型及各种地方煤矿使用。
整个系统配置灵活、合理，软件功能丰富，操作使用方便，可集中连续地监测整个矿井的环境、生产状况等参数。
分站能独立实现风电瓦斯闭锁的功能。
在监控主机屏幕上可以显示出不同的曲线、图纸和报表等，具有数据存贮、超限报警、输出控制、打印各种表和曲线等多种功能。
并可以方便地将计算机上的信号在模拟盘、大屏幕投影、大屏幕监视器、远程终端、电视机等外部设备上进行显示，并可以根据用户的需要组成计算机网络，实现数据共享。
其技术水平在国内监控系统中局领先地位。
KJ120型煤矿安全生产监控系统是改变煤矿安全面貌提高生产效率的重要手段，是组成全矿信息指挥中心的有力工具，是实现现代化矿井必不可少的技术设备，也是目前国内性能价格较优的一套监控系统。
二、系统特点1、结构简单（电源分站蓄电池一体化设计），性能可靠；2、分站智能化，自检功能强，便于维护；3、信号传输、通讯免调试（开停采用二线制，模拟量采用频率传输，通讯采用调制解调器）；4、通用性强，节省备件，便于维护；5、针对地方煤矿电压波动范围大而设计，供电电压范围宽；6、分站功能多重化，在不增加任何设备的基础上同时具有风电瓦斯闭锁和断电仪的功能，具有较高的性能价格比；7、分站输入输出控制适中，资源配置合理，节省电缆；8、采用工控机模板结构，可靠性高，维护方便；9、借用电话线，所有远程终端均可监测所有KJ120安全生产监控系统数据，使省、地、市、县各级领导及时掌握KJ120安全生产监控系统的实时数据。
10、可组成一个大的局域网，实现数据共享，便于各级领导集中监督管理。
11、风电瓦斯闭锁，断电仪具有独立工作的功能，与系统可分离；12、主机采用双备份，确保系统连续运行。
KJ系列监控系统介绍
KJ系列监控系统介绍————————————————————————————————作者：————————————————————————————————日期：2KJ90N系列监控系统介绍目录一、 KJ90NA型煤矿安全综合监控系统 0二、 KJ90NB全矿井综合自动化系统 (2)三、 KJ90—F8/KJ90-F16型井下监控分站 (3)四、 KDW0.3/660系列矿用隔爆兼本安直流稳压电源 (3)五、 KDG—1型井下远程断电器（原KDD-1型） (4)六、 KDG2型远程断电器（原KDD—2） (4)七、 KJD—18矿用隔爆兼本安型馈电断电器 (4)八、 KDG3K型井下远程馈电断电器 (4)九、 KG9701A型低浓度甲烷传感器 (5)十、 KG9001C型高低浓度甲烷传感器 (5)十一、 GJG100H(B)型红外甲烷传感器 (6)十二、 KGU9901型液位传感器（原KG9901型） (6)十三、 KGF15型风速传感器（原CW—1型) (6)十四、 GML(A）型风门开闭传感器（原KG92-1型) (7)十五、 GF型风流压力传感器（原KG9501B型） (7)十六、 GWD40(B)型矿用温度传感器(原KG3004B） (8)十七、 GW50（A)型温度传感器(原KG9301型) (8)十八、 GTH500（B）型一氧化碳传感器(原KG9201、GT500(A)型) (8)十九、 GQF0.1(A）型烟雾传感器(原KG8005A) (8)一、KJ90NA型煤矿安全综合监控系统本系统是重庆煤科院自主研制开发的品牌产品，在我国煤炭行业得到了大量推广应用，连续多年市场占有率第一，取得了良好信誉，深受广大煤矿用户欢迎。
目前已在国内推广应用上千套,用户遍布四川、云南、贵州、山西、山东、河南、河北、安徽、江苏、黑龙江、新疆、青海、甘肃、宁夏、内蒙、广西、陕西、重庆等地区。
曾获部级科技进步奖。
监控系统运行人员操作使用说明
运行人员操作使用说明本部分介绍如何使用操作员工作站，通过人机界面，实现对电厂生产过程的监控与控制。
1、入机联系的硬件设备H9000系统的人机联系的设备包括图形工作站的显示器、键盘、鼠标、打印机等。
图形工作站可配置成单操作员工作站或双操作员站。
每个工作站可配置成单屏或双屏。
根据用户的要求，系统可配置工程师工作站、培训仿真工作站、厂长总工工作站、机械值班工作站等。
目前h9000系统的操作员工作站采用DEC Alpha系列工作站。
人机联系的软件实现及其在监控系统中的作用H9000的系统软件01x，全称operator interface，其功能是对生产过程进行监视和制。
01x向用户提供了丰富、直观的人机界面。
用户可通过这些界面来监视生产过程的时运行状态、调节运行参数、发出控制命令。
人机界面是计算机监控系统与实时生产控制过程之间进行人机联系的手段和窗口。
面主要包括监视和控制两部分：监视的对象包括实时生产过程的实时参数和状态，其显示方式可分成多种，如数字显示、符号组显示、字符串组显示、棒图显示等，辅以不同的颜色、闪烁，以表示被控过程的状态。
这些方式的选择，在用IPM交互作图时用动态链接实现。
人机联系软件01x只针对这些显示方式作相应处理，根据链接去数据库取数据，并按链接指定的方式用相应的符号、字符串、颜色组等来完成显示，从而避免了与具体对象发生联系。
操作控制方式采用面向被控对象操作、多层菜单配合、全鼠标驱动模式。
用户对某对象操作，可直接用鼠标选中该对象，引发附着的控制菜单，通过控制菜单，进行相应操作或控制选择。
这样，对于某一操作，操作对象可能同时出现在多幅画面上，对应有多个入口完成该操作，操作不再局限于某幅画面，操作入口的定义完全取决于使用者的习惯。
同时，操作是直接选择对象进行，不局限于某个指定功能键，使得操作简捷、直观，具有“自学习”性。
人机界面以不同周期，实时刷新各屏幕、各窗口的动态内容。
对于主监控窗口，画面刷新周期定义为2秒，对于耳皮反府各类信息的窗口，可以定义2一lO秒的刷新周期。
KJ150A型井下胶轮车监控系统在梅花井煤矿的应用
台作 用 ， 动 了梅 花 井煤矿 胶轮 车管理 走 向科 学化和 规 范化 。 推
关 键词 ： 无轨 胶轮 车 辅 助运 输 监控 系统
中图分 类号 ：Ｄ ２ Ｔ ５
文 献标识 码 ： Ｂ
文章标 号 ： ４ ８ ９ （ ０ ０ — ４ — ３ １７ — ４ ２ ２ １ ２ ０ ０ ０ ６ ２）
２２ 系统 建设 ＿
矿 井 辅助 运输 系统 采用 无 轨胶 轮 运 输 ，胶 轮 车
由 ２ 缓 坡 副斜 井 进 入 井 下 一 、二 、三 、四 区段 及
＋５ ｍ水 平 各采 煤 工作 面或 掘 进 头 。２ 缓 坡副 斜 井 ８０ ＃
内为单行道 ， 设计净断面为 １． ｚ ８ｍ， ９ 巷道高 ４ ｍ， ． 宽 ２
Ｋ １０ Ｊ５Ａ移 动 目标监 控 系 统 的 主要 工 作原 理 是 ： 应 用射 频识 别 技术 及 现 代计 算 机通 讯 技术 ，在 中控 室设 置 中心控 制计 算 机 系统 ，对井 下 胶 轮 车进 行 实 时 监控 。 据传输 采用 Ｃ Ｎ ｕ 总线 、 数 Ａ ｂｓ 乙太 网 、 光纤 等
部 分排 矸 任务 等 。 目前 ，梅 花 井煤 矿 现有 人 井 车辆 １３辆 ， 中本单 位 ９ 辆 ， ６ 其 １ 外委单 位 ７ 。 坡副 ２辆 ２缓 斜 井 内每 班 车流 量 ２０台次 ，平均 每 小 时 车流 量达 ０
信电缆、 电源电缆合计 ２ｋ ， ２ ｍ 安装读卡器 １５台， ３ 信号 灯８ ， ６台 信号灯控制器 ８ ６台， 电源 ８ １台 ， 电子指示牌 及语音箱各 ４ ， 套 设备分别安装在 １ ３ ～ ９调车硐室和一 至 四区段入 口处。其 中，～ １ ９调车硐室由二区段 变电所
综保供 电 ，０ ０调 车硐室 由三 区段变 电所综保供 电 ， １ ３＃
KJ90和KJ251安全监控系统安装标准及规范
KJ90和KJ251安全监控系统安装标准及规范重庆煤科院目录表第一部分 (KJ90瓦斯监测监控系统安装)KJ251人员定位管理考勤系统安装) 第二部分 (第三部分 (KJ901工业电视安装) 第四部分 (KJ90瓦斯抽放系统安装) 第五部分 (机房管理)第六部分 (避雷设施标准)第七部分 (井下施工规范)第八部分 (矿井通风与安全)第九部分 (煤矿机电完好设备标准) 第十部分 (传感器安装标准)第一部分瓦斯监测监控系统一、监控主机:1. 电源管理必须设置为“从不关闭”，禁止使用所有屏幕保护软件(*SCR)。
2. 安装完成后必须绘制系统示意图及将所有监测监控有关的程序或文件统一备份到D盘下，以备份的时间为文件名。
若可能用GHOST将整个系统作镜像备份。
3(监控主机必须专机专用,禁止安装与监控系统无关的软件及硬件。
4(监控主机须有可靠的电源接地及机壳接地。
5(监控计算机若运行在WIN2000操作系统或充当WEB服务器时,必须安装SP4补丁,杀毒、防火墙软件及SQL数据库SP4补丁。
6(监控主机分为主、备用机，必须将两台计算机的程序都安装完毕，教会矿方做好双机切换方法。
二、监控软件:1(监控软件统一使用最新版软件，若遇井下分站协议与软件不匹配的情况，请设置软件中系统设置/参数设置，如下图所示:操作系统:98为WIN98操作系统;2000为WIN2000操作系统通讯协议:老协议为2003年前协议;新协议为2003年后协议中断计量次数:通讯中断几次后系统才认为中断(默认为5次)时间间隔:通讯时间(默认为3毫秒)故障闭锁功能:无:不支持故障闭锁功能;有:支持故障闭锁功能风电闭锁功能:无:不支持风电闭锁功能;有:支持风电闭锁功能电子元件:AD:A/D转换方式，采样芯片为1549;电平:电平采样方式，采样芯片为LM324;LM331:331采样方式，采样芯片为LM331。
分站延时:(10-40可设)，建议485设置为10次，DPSK设置40次(中心站中系统设置测点定义所定义的模拟量传感器、开关量传感器及控2 制量的设置参数按照《煤矿安全规程》中的相关规定设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KJ150人员监控系统说明书目录KJ0人员监控系统产品简介系统简要讲明系统设计原理系统设计依据构成示意图系统界面总览1．界面总览系统功能介绍1.系统治理1.1.用户治理1.2系统自检1.3设置背景1.4删除数据1.5系统关心1.6版权1.7设置IP2.实时查询2.1实时跟踪2.2电量2.3工种2.4屏幕范畴2.5超时人员2.6设备状态2.7部门分类3.历史查询3.1轨迹3.2井下查询3.3区域查询3.4时刻段查询3.5车辆回放3.6时刻段工作面3.7读卡器状态3.8未活动人员4.报警查询4.1超过人数4.2禁区报警4.3坚守报警4.4设备专门4.5超时工作4.6未到达区域5.考勤治理5.1井下人员5.2考勤月表5.3上下井记录5.4考勤详细表5.5 手动补工5.6 手动上井6.人员治理6.1差不多信息6.2设置部门6.3设置班次6.4设置职务6.5设置工种6.6计工最小时刻7.字典治理7.1部门字典7.2班次字典7.3上班时刻7.4工种字典7.5职务字典7.6工种路线7.7车辆信息7.8当班司机8.显示窗口8.1区域人数8.2最近下井8.3最近上井8.4显示车辆8.5最后位置8.6检测位置8.4查找车辆8.5查找人员8.6工作面查询一、KJ-150人员监控系统产品简介1.系统简要讲明七环电气自主开发的KJ150移动目标监测系统是技术先进的井下人员（也其井下人员跟踪定位子系统能够及时、准确的将井下各个区域人员（或移动设备）的动态情形反映到地面运算机系统，使治理人员能够随时把握井下人员（或设备）的分布状况和每个下井人员的运动轨迹，以便于进行更加合理的指挥调度与考勤治理。
当事故发生时，救援人员也可按照本系统所提供的数据、图形，迅速了解有关人员的位置情形，及时采取相应的救援措施，提升应急救援工作的效率；而车辆的集中监测治理则能够提升车辆的一体化调度水平，提升车辆使用效率和安全系数，进而提升生产效率系统的监测上位机通过矿局域网与全矿的一体化监控系统相连，从而使该系统能够成为融入一体化监控系统的一个具有相对独立职能的子系统2.系统设计原理系统的井下设备是由若干监测点组成，而一个监测点由一个通信网桥和若干个读卡器组成。
识不卡内包含一片内嵌51单片机的2.4GHz无线射频芯片。
每一识不卡由软件设置一个唯独的RF-ID码。
当识不卡安装在某一车辆（或设备）时（人员识不卡由下井人员携带），可将该车的车型、车牌号以及司机的有关信息（或设备名称、编号，该人员的有关信息）输入到监控主机内。
当系统获得此识不卡RF-ID码时，便可赶忙调出上述车辆（或人员、设备）有关信息。
识不卡的射频发射功率可由软件设置，功率变化范畴为-20dBm~0dBm，因此可方便地调整对移动目标识不的作用距离。
监测过程中，识不卡持续以猝发方式周期性地（如以1s为周期）发送其RF-ID码信号。
由于发射过程极其短暂（μs数量级），而芯片在其余大部分时刻都处于极其节电的睡眠状态，因而整个识不卡平均工作电流极小，电路由电池供电，电池寿命可达两年以上。
芯片内嵌的模数转接器，时刻监视电池电压，当电池能量消耗将尽时，系统自动提醒用户更换电池。
读卡器为现场识不信号采集装置。
它作为监测点局部CAN总线的一个节点，挂接在CAN总线上。
当有识不卡移动到某读卡器邻近时（有效通信范畴），该读卡器就能接收到那个识不卡的RF-ID码。
因此将此ID号连同自己的地址码发送给通信网桥。
通信网桥分析处理本监测点的多个读卡器发送的识不卡ID号，能判定出移动目标的移动以及运动方向，并将这些信息通过系统主CAN网发送给监控主机，从而使监控主机获知该移动目标的当前位置变动信息。
通信网桥内部电路要紧由一片嵌入式处理器操纵两个CAN节点。
通信网桥同时作为监测点局部CAN总线的一个节点和上级CAN总线的一个节点，起到沟通监控主机和读卡器的作用。
同时，通信网桥还起到信息分析和过滤的作用，它接收连接在本监测点的所有读卡器发出的移动目标位置信息，过滤重复和无效信息，只将移动目标位置有变化的信息向上位机传输，从而提升了系统通信效率3.系统设计依据GB 3836.1-2000 《爆炸性气体环境用电气设备第1部分：通用要求》GB 3836.2-2000 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》GB 3836.4-2000 《爆炸性气体环境用电气设备第4部分：本质安全型“i”》MT 209-90 《煤矿通信、检测、操纵用电工电子产品通用技术要求》MT 210-90 《煤矿通信、检测、操纵用电工电子产品差不多试验方法》MT/T 772-1998 《煤矿监控系统要紧性能测试方法》MT/T 286-1992 《煤矿通信、自动化产品型号编制方法和治理方法》4.系统构成示意图读卡器n读卡器1读卡器2通信网桥n号区域2号区域1号区域系统界面总览该系统由两大部分组成：服务端与客户端。
服务端负责将井下人员信号通过处理存入数据库，同时向与其连接的客户端发送最新的人员实时数据。
客户端能够直观的查看人员的实时数据、历史数据和人员的治理。
三、系统功能介绍1、系统治理1.1 用户治理图形界面用户治理使用讲明1．增加用户操作者第一输入用户名，以及要赋于此用户名的密码后，点击权限组框当中的合适权限（赋于的权限受操作者权限的限制）单击确定之后，该用户及密码将会录入数据库当中，退出系统后，就能以此用户进入此系统，并只能以赋于的权限使用系统的操作2．删除用户操作者只需输入库内已有的用户名，（操作受限于操作者的权限，即只有删除权限的用户才能删除其它用户）单击删除之后，该用户及密码将会从数据库当中删除，退出系统后，被删用户将不能进入本系统1.2系统自检使用讲明在用户选择系统自检功能后，程序会自动检测讲有读卡设备的状态，并将结果以图标显示出来。
表示正常工作；表示工作专门。
1.3设置背景界面背景更新使用讲明用户选择菜单当中的“背景更新”项目之后，将会弹出以上图形，用户在此能够设置背景图形的颜色，点储存（或重新进入系统后），系统背景将会随之改变1.4删除数据库功能图形删除数据库操作讲明选择起始时刻，在下拉列表框内会列出一定时刻范畴内的日期供用户选择，然后能够设定所选日期当天的具体时时刻，点击删除按钮时为防止误操作，系统会提示用户是否确实要进行删除操作，点击确认之后，系统会将设定时刻之前的记录数据从数据库内完全删除请用户慎用此操作。
1.5系统关心系统关心操作讲明选择系统关心，程序会弹出以上的关心界面，用户能够按照文档内容，查找有关关心信息。
1.7设置IP设置IP操作讲明选择设IP，程序会弹出以上的界面，用户通过选择名称或者IP，并填入有关信息，来使客户端程序来猎取服务器端数据。
选中名称，用户则在后面填入服务器的机器名；选中IP，用户则在后面填入服务器的IP地址。
最后点击确定按钮，完成提交。
2、系统治理2.1 “实时跟踪”实时跟踪使用讲明点击“实时查询”菜单项，进行下拉菜单，选择“实时跟踪”，程序会弹出以上的界面，在界面框内填入工号、卡号或者姓名的任何一项，点击查找按钮，.将会列出此编号人员的详细信息，选择跟踪，将会显现此人当前所在位置（以黄色人员图标在图中表示），并随时会显示此编号人员在井下的移动信息。
2.2 “电量”功能图形界面电量功能讲明井下人员作业当中，要随时佩带各自的识不卡，当识不卡长期使用后，将会显现电量退减的情形，为了保证电量不足时的及时提醒，本系统特提供此项预警功能。
加大井下作业的安全性。
点击“实时查询”菜单下的“电量“，显现如图界面，用户只需在识不卡列下输入识不卡号，提配时刻，及此职员姓名，性不信息，那么系统会在此设定时刻时提醒安全治理人员。
2.3 “工种”图形界面“工种”选项操作讲明用户在实时查询菜单下，点击“工种“，将会显现如上图形界面，在弹出表内将会显现指定工种职员的井下人数，以及他们所属职称号，职位名称，如双击指定工种，则在主界面图形仅显示该工种人员的分布情形。
单击”所有“按钮，将会列出所有工种人员的人数供监控人员查询。
2.4 “屏显范畴“功能图形屏显范畴功能讲明用户点击“实时查询“菜单项，点击“屏幕范畴”项，可得到以上界面。
此功能只针对当前屏幕内读卡号来显示各读卡器位置的人数，关于屏幕以外的读卡器位置上的人数，能够通过移动屏幕来查看。
双击对应区域的人数项，可查看该区人员的具体情形。
2.5 超时人员图形界面超时人员功能讲明用户点击“实时查询“菜单项，点击“屏幕范畴”项，可得到以上界面。
此处显示超过在井下最大停留时刻的人员信息。
对个不人员已上井，但系统为作判定的情形，可选中该人，然后点击“已上井”按钮，来更换该人状态为已上井。
2.6 设备状态图形界面设备状态功能讲明用户点击“实时查询“菜单项，点击“设备状态”项，可得到以上界面。
此处显示井下读卡器设备编号，所在位置，设备状态及设备周围的人数。
表示设备正常工作；表示设备工作专门。
2.7 “部门分类“功能图形部门分类功能讲明用户点击“实时查询“菜单项，点击“部门分类”项，可得到以上界面。
此功能以部门为单位，显示各部门的下井人数情形。
在选中一部门后，选择“大类查询”，将得到按部门名的前三个字为关键字查询该部门的下井人数情形，选择“查询”，将直截了当以部门名为关键字查询该部门的下井人数情形。
例如：有“安监科一”和“安监科二”，选中“安监科一”，点击“大类查询”，将得到“安监科一”和“安监科二”的下井人数，如点击“查询”，将只得到“安监科一”下井人数的详细情形。
3、系统治理3.1 轨迹功能图片轨迹（1）轨迹（2）轨迹使用讲明点击“历史查询”菜单项，进行下拉菜单，选择“轨迹”，程序会弹出界面“轨迹（1）”，选择“回放速度”后，点击“轨迹”按钮，弹出“轨迹（2）”的界面，填入职员编号或职员部门后，设置要查询的时刻范畴，然后点击查询，可得到该职员在查询时刻段内到达信息点的时刻，点击“回放”，能够动画形式显示该职员在所查询时刻段内行动轨迹。
3.2 “井下”功能图片“井下”使用讲明点击“历史查询”菜单项，进行下拉菜单，选择“井下”，程序会弹出以上界面，选择要查询的时刻，点击“查询”，可得到该时刻井下职员的分布情形表，点击“图形显示”，程序会在图片上显示各点的人员数量。
现在，选择“历史查询”菜单的“实时显示”，可退出此次历史查询，回到实时查询状态。
3.3 “区域”功能图片“区域”使用讲明点击“历史查询”菜单项，进行下拉菜单，选择“区域”，程序会弹出以上界面，选择要查询的时刻，及要查询的区域，点击“查询”，可得到该时刻该区域井下职员的分布情形。
3.4 “时刻段”功能图片“时刻段”使用讲明点击“历史查询”菜单项，进行下拉菜单，选择“时刻段”，程序会弹出以上界面，选择要查询的时刻段，及要查询的区域，点击“查询”，可得到该时刻段内该区域井下职员的分布情形。
