ERDAS和GEOImage进行SPOT纠正
几何校正操作步骤(精)
几何校正操作步骤实验目的：通过实习操作，掌握遥感图像几何校正的基本方法和步骤，深刻理解遥感图像几何校正的意义。
实验内容：ERDAS软件中图像预处理模块下的图像几何校正。
几何校正就是将图像数据投影到平面上，使其符合地图投影系统的过程。
而将地图投影系统赋予图像数据的过程，称为地里参考（Geo-referencing）。
由于所有地图投影系统都遵循一定的地图坐标系统，因此几何校正的过程包含了地理参考过程。
1、图像几何校正的途径ERDAS图标面板工具条：点击DataPrep图标，→Image Geometric Correction →打开Set Geo-Correction Input File对话框（图2-1）。
ERDAS图标面板菜单条：Main→Data Preparation→Image Geometric Correction→打开Set Geo-Correction Input File对话框（图2-1）。
在Set Geo-Correction Input File对话框（图1）中，需要确定校正图像，有两种选择情况：其一：首先确定来自视窗（FromViewer），然后选择显示图像视窗。
其二：首先确定来自文件（From Image File），然后选择输入图像。
2、图像几何校正的计算模型（Geometric Correction Model）ERDAS提供的图像几何校正模型有7种，具体功能如下：3、图像校正的具体过程第一步：显示图像文件（Display Image Files）首先，在ERDAS图标面板中点击Viewer图表两次，打开两个视窗（Viewer1/Viewer2），并将两个视窗平铺放置，操作过程如下：ERDAS图表面板菜单条：Session→Title Viewers然后，在Viewer1中打开需要校正的Lantsat图像：xiamen,img在Viewer2中打开作为地理参考的校正过的（图象或）矢量图层：xmdis3.shp第二步：启动几何校正模块（Geometric Correction Tool）Viewer1菜单条：Raster→Geometric Correction→打开Set Geometric Model对话框（2-2）→选择多项式几何校正模型：Polynomial→OK→同时打开Geo Correction Tools对话框（2-3）和Polynomial Model Properties对话框（4）。
ERDAS的操作手册
ERDAS的操作手册纠正，融合，镶嵌是遥感处理中比较常见的三种处理方法。
对于初学遥感的人来说，掌握这三种方法是十分必要的。
下面，我们通过一些实例，在ERDAS 中的操作，来分别介绍这三种处理方法。
1、纠正纠正又叫几何校正，就是将图像数据投影到平面上，使其符合地图投影系统的过程；而将地图坐标赋予图像数据的过程，称为地理参考（Geo-referencing）由于所有地图投影系统都遵从于一定的地图坐标系统，所以几何校正包含了地图参考。
（1）启动在ERDAS中启动几何校正有三种方法：A、菜单方式B、图标方式C、窗口栅格操作窗口启动这种方法比较常用，启动之前在窗口中打开需要纠正的图像，然后在栅格操作菜单中启动几何校正模块。
建议使用这种启动方法，更直观简便。
（2）设置几何校正模型常用模型：功能Affine 图像仿射变换（不做投影变换）Camera 航空影像正射校正Landsat Landsat卫星影像正射校正Polynomial 多项式变换（同时做投影变换）Rubber Sheeting 非线性、非均匀变换Spot Spot卫星图像正射校正其中，多项式变换（Polynomial）在卫星图像校正过程中应用较多，在调用多项式模型时，需要确定多项式的次方数（Order），通常整景图象选择3次方。
次方数与所需的最少控制点数是相关的，最少控制点数计算公式为（（t+1）*（t+2））/2，公式中t为次方数，即1次方最少需要3个控制点，2次方需要6个控制点，3次方需要10个控制点，依此类推。
（3）几何校正采点模式A、Viewer to Viewer 已经拥有需要校正图像区域的数字地图、或经过校正的图像，就可以采用Viewer to Viewer的模式。
B、File to Viewer 事先已经通过GPS测量、或摄影测量、或其它途径获得了控制点坐标，并保存为ERDAS IMAGINE的控制点格式或ASCII数据文件，就可以采用File to Viewer模式，直接在数据文件中读取控制点坐标。
ERDAS正射校正
WERDAS 正射校正操作流程一、将正摄校正所需要的DEM 文献的坐标信息改成与底图一致1、观察底图的坐标投影信息：首先在VIEWER 打开底图，点击工具栏上的“i”图标，选择“Projection”选项卡，就能够看究竟图的坐标投影信息。
2、对DEM 进行转投影：选择Data Prep 模块，选择“Peproject Images”重投影功效，打开以下对话框。
在Input File 文献中选择想要重投影的DEM 文献，Output File 文献中添输出的DEM 文献名。
点击下面的小地球图标，定义要转投影的椭球体等。
在Custom 选项卡中填写与底图同样的投影信息，并保存或直接应用，设立完毕后在Peproject Images 点击“OK”完毕转投影。
3、给DEM 赋予高程信息:打开转投影后的DEM 文献，点击工具栏上的“ i”——Edit——Add/Change Elevation Info 设立与底图对应的高程信息，点击OK 结束。
4、重新计算高程在打开的DEM 文献上点击工具栏上的“i”——Edit——Recalculate Elevation Values ——Define Output Elevation Info，设立好高程信息，设立好输入和输出文献口点击OK 完毕高程计算。
二、开始正摄校正1、打开两个VIEWER，分别打开待校正影像和底图。
2、点击待校正影像上的Raster——Geometric Correction，在弹出的对话框中选择合适的模型，如图。
3、在模型设立对话框中做以下设立，并选择刚刚做完解决的DEM 文献。
点击第一种打开文献图标，选择RPC 文献格式，选择对应的RPC 文献，设立结束后点击Apply——Close4、点击以下图标5、默认“Existing Viewer”点击OK，弹出“Viewer Selection Instructions”对话框后在底图上点击一下开始配准。
ERDAS实验详细操作步骤
目录1. 影像阅读2. 遥感影像分幅裁剪与拼接处理3. 影像几何校正及正射影像制作4. 影像增强1. 影像阅读1.1 设置erdas的各种默认参数1)在ERDAS IMAGINE的主菜单栏上找到sessio n→Preferences,单击出现Preferences editor对话框。
2)通过拖动Category的滚动条，可以看到右方对应出现的各个参数，同时也可以在文本编辑处修改这些参数。
3)在Category下选择Viewer,拖动滚动条查看它的各种参数。
4)查看Category的帮助信息。
点击右下方的“help”和“Category Help”，则出现以下的界面，如果有不懂的地方我们就可以通过这个帮助信息寻求答案。
1.2 显示图像1)在ERDAS主菜单上点击图标，新建一个经典窗口，如下图：2)在Viewer界面上点击File→Open →Raster Layer，在默认路径中打开lanier.im g。
3)点击Raster Options栏设置图层的红绿蓝三个波段的分配。
将原来的4 3 2 改为4 5 3后，图象的色调明显变化了。
1.3 查询像素信息1）使用查询功能选择Utility→Inquire Cursor出现下图中的对话框,通过左下方的四个三角形的符号来分别调整查询指针的上下左右的位置,圆圈表示使查询指针回到中心处,指针的移动,其中的X和Y坐标的数值也会跟着作相应的变化。
指针所指的像素的信息被显示在单元格里。
选择Utility→Inquire Color,选择为黄色，则查询指针的十字框的颜色由白色变为了黄色。
选择Utility→Inquire Shape,呈现的滚动条列表中选择circle.cursor，再点击Use Cursor button, 然后点击Apply。
4）量测通过这个工具可以实现在所在图层中的点，线，面，矩形，椭圆形的长度（周长）和面积。
1.4 图层管理1）排列多个图层打开lnsoils.img，并在Raster Options栏中将锁定的ClearDisplay项取消，即不清除视窗中已经打开的图像，使得多个图层能够在一个窗口中存在和切换。
几何纠正流程
一、定义坐标系1在Arc map中加载数据，然后点击右键，选择“Data frame properties”定义坐标系2 设置坐标系-coordiinate点击 predefined 依次设置地理坐标依次选择：Asia—Beijing54投影坐标依次选择：Gauss Kruger—beijing54—Beijing 3degreeGM123如果中央经线123度30分，不是3度带的整数倍，所以要自己定义点击 NEW地理坐标依次选择：Datum: beijing54Angular unit：degreePrime merdian : greenwich投影坐标依次选择：投影：Gauss Kruger设置东移（Y）：500 000中央子午线：123.5 其余不设置，（如果是独立坐标系统根据实际情况设置）点击 select选择 Asia—Beijing543 点击“应用”后“确定”二纠正1 由vier—toolbar—Georeferencing 调出工具条2 由于地形图上是B L坐标。
所以要转换成X Y坐标，转换的方法是，选择54坐标系，中央经线输入 123度，把角的B L坐标输入，点击转换，就是对应的点的X Y坐标3 点“﹢﹢”加控制点，然后选左键选择控制点，点右键把该点的X、Y坐标值输入，4 四个角点依次加完后，点Georeferencing中的update刷新，然后点击工具条最右侧的图标，查看误差，5 如果误差不超限，就点Georeferencing中的rectify纠正，然后选择保存路径和类型，类型要选择 TIFF（﹡tif）格式，同时删除原始地形图。
三剪切1 用ERDAS中的Data prep—subset image对上步纠正后的图像进行裁边，2）采用两点剪切方式，输入左上和右下两个点的坐标。
3）把剪切过的图像打开，看拼接效果，效果不好要重新剪切。
四建立个人数据库—Arc catlog建立数据库和属性表，用于存放数字化后的等高线和离散点的属性信息及高程值1 选择数据库存放的路径和文件夹2 在文件夹上右击选择 NEW—Personnal geodatabase 并任意命名3 在刚建立的个人数据库的文件夹上右击，选择 NEW—依次设置feature datast 和class4 feature datest地理坐标和投影系统的设置同前，另外要设置垂直坐标，依次选择 Asia—Yellow sea 19565 feature classa Type 选择 line,定义线程b 把include “Z”的“∨”勾上c 依次设置地理坐标﹑投影坐标和垂直坐标系统，方法同前d 新建字段，并设置字段名称和属性字段名称为：high，所有人的属性统一为 Double，allow NULL value ,选择 NO6 在feature datest目录下，重复第五步，设置 point，点程，点程和线程都处于feature datest目录下a Type 选择 point,定义线程b 把include “Z”的“∨”勾上c 依次设置地理坐标﹑投影坐标和垂直坐标系统，方法同前d 新建字段，并设置字段名称和属性字段名称为：high，所有人的属性统一为 Double，allow NULL value ,选择 NO五数字化—用Arc Map1 加载剪切后的地形图，加载点程和线程数据库2 从View—toolbar—editor 调出编辑工具条3 editor—startediting 开始数字化数字化点和线时要分别选择对应的point和line数据库4 每条线或点数值化后要录入高程值5 用save editing 保存数字化关掉窗口之前要保存工作窗口，下次可以直接打开进行数字化，不用再设置。

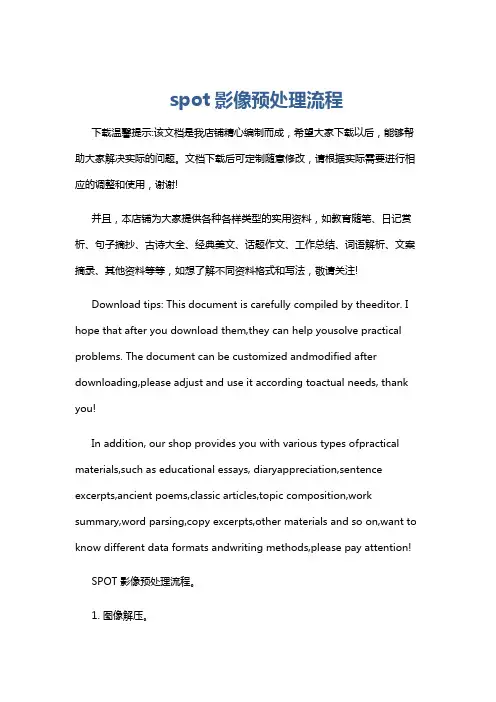

spot影像预处理流程
spot影像预处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!SPOT 影像预处理流程。
1. 图像解压。
SPOT 影像通常以压缩格式存储，需要使用专用软件或工具进行解压。
ERDAS软件操作指南_修正稿
第 I 条 附件二：第 II 条 高分辨率数据处理培训软件操作步骤一、 Q B影像预处理1.1.分块原始影像镶嵌本节通过多块QuickBird影像的镶嵌处理，介绍影像镶嵌的初级功能。
1、启动图像镶嵌工具图像镶嵌工具可以通过下列两种途径启动：1)在ERDAS图标主面板单击“DataPrep->Mosaic Images->MosaicTool”命令，打开Mosaic Tool窗口。
2)或在视窗中叠加打开所有要镶嵌的影像，点击视窗菜单“Raster->MosaicImages”，打开Mosaic Tool窗口。
2、加载Mosaic图像在Mosaic Tool菜单条单击“Edit->Add Images”命令，打开Add Images 对话框。
或者在Mosaic Tool工具条单击Add Images，打开Add Images对话框。
在Add Images for Masaic对话框中，需要设置以下参数：（1） 选择镶嵌图像。
（2） 单击Add按钮，加入图像。
（3） 重复前3步骤。
（4） 单击Close按钮。
3、图像叠置显示在Mosaic Tool工具条单击等图标按钮，并在图形窗口单击选择需要调整的图像，可以根据需要进行上下层叠加关系的调整。
4、设置输出图像属性。
点击主菜单“Edit->Output Opitions”，弹出“Output Image Opitions”设置对话框。
对话框下半部分设置输出分辨率，通常和输入影像一样，对于QB多光谱影像来说，这个值设定为2.4米。
其余值默认不变；5、设置输出重采样方法。
点击工具栏的“”按钮，弹出重采样对话框，设置重采样方法为双线性：“Bilinear Interpolation”；6、运行Mosaic工具在Mosaic Tool菜单条单击Process|Run Mosaic命令，打开Run Mosaic对话框，在Run Masaic对话框中设置如下参数：（1） 确定输出文件名为：Mosaic16.img（2） 忽略输入图像之（Ignore Input Value）为0，通常这个值为要设置为透明色的区域的值，如果影像背景为其它颜色，可以设置相应的忽略值；（3） 忽略输出统计值，即选中（Stats Ignore Value）复选框；（4） 单击OK。
ERDAS基本操作(五)
第2步
3、 在Polynomial Model Properties窗口中定义多项式模 型参数及投影参数。定义多项 式次方（Polynomial Order）为 2。单击Apply，close。 4、打开GCP Tool Reference Setup对话框。
第3步：启动控制工具
1、在GCP Tool Reference Setup对话框中选择采 点模式，即选择Exising Viewer按钮，单击ok。 2、出现Viewer Selection Instructions 指示框， 在viewer2窗口中单击。
第8步：保存几何校正模式
在Geo Correction 对话框中单击exit按钮，退 出图像几何校正过程，按照系统提示选择保存 图像几何校正模式，并定义模式文件 （*.gms），以便下次直接使用。 也可以不保存。
第9步：检验校正结果
检验校正结果（Verify Rectification）的基本方 法是：同时在两个窗口中打开图像，一幅是校 正后的图像，一幅是参考图像，通过窗口地理 连接（Geo Link）及查询光标（Inquire Cursor） 进行目视定性检验。
第4步：采集地面控制点
GCP点输 入工具 选择工具 先在viewer1或者viewer3（viewer3是viewer1的局部放大图） 中选择输入一个GCP点，然后在viewer2或者viewer4中的相应 位置输入一个GCP点。下图显示的是输入一个GCP点的情况。
不断重复，采集若干GCP，直到满足所选定的几何校 正模型为止（当定义多项式次方为2时，必须选定6对 以上的点）。之后，每采集一个Input GCP，系统就会 自动产生一个Ref.GCP,通过移动Ref.GCP可以逐步优化 校正模型。 最少点的计算依据下面的公式：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ERDAS和GEOImage进行SPOT-5正射纠正的精度比较
黄健1邓思胜2
（1江苏省测绘工程院江苏南京 210013 2广东省国土资源厅测绘院广东
广州 510500）
摘要能够实现SPOT-5影像正射纠正的方法和软件有很多，由于对该传感器的理解能力不一样，各软件的影像纠正方法略有出入，
这直接影响了纠正的精度。
ERDAS IMAGINE和GEOImage是两种典型的
遥感处理软件，他们对SPOT-5能达到怎样的精度，作者通过选取一景
影像进行比较，得出了一些有益的结论。
关键词ERDAS GEOImage SPOT-5 正射纠正精度比较
一、前言
SPOT-5是欧洲空间局研制的高分辨率卫星遥感系统，2002年5月4日发射以来，获取了大量的影像数据，在世界各地的测绘、林业、土地资源、农业、城市建设、地质等方面得到了广泛的应用。
与大多数高分辨率遥感影像一样，SPOT-5的线阵CCD传感器采用推扫式成像，每条扫描线与被摄物体之间具有严格的中心投影关系，并且都对应一组外方位元素。
因此利用经典航空摄影测量的理论很难进行影像模型的精确恢复，在实际生产中几乎是不可能实现的。
何况表达影像的精密几何参数被欧空局作为特殊的信息，外人很难准确读取。
针对越来越多的传感器类型，成像方式的千变万化，必然要求使用一种简单、有效、通用的手段来进行分析，以达到影像正射纠正或其他运用的目的。
有理函数模型RFM作为能较好解决上述矛盾的技术已经在各种软件中得到有效的应用，不但可以解决SPOT-5数据，对IKONOS、QuickBird 等数据也能达到较高的影像纠正质量。
但是不同的软件，比如：ERDAS IMAGINE、PCI Geomatica或者GEOImage等，对各种遥感传感器成像模型和RFM技术参数的理解程度不同，必然会在影像纠正精度方面产生不同的结果。
在SPOT-5的正射纠正中，ERDAS IMAGINE和GEOImage这两种典型的软件能达到怎样的精度，我们通过对一景影像的试验、检查和分析，得出了一些结论。
二、试验情况
1、试验采用的软件是ERDAS IMAGINE V8.7和GEOImage V3.2。
其中ERDAS IMAGINE使用影像纠正模块的Spot模型和Orbital Pushbroom（推扫式成像）模型两种方法，GEOImage采用GEOamers模块的SPOT模型纠正，共计三种手段。
2、试验的景号为291-286，地面分辨率为2.5米，全色影像。
位于江苏省西南部，涉及南京市栖霞区、江宁区、溧水县、句容市、溧阳市、金坛市等行政区
域。
地形以平地为主，山地丘陵有：青龙山、茅山、方山、宝华山、横山等，长荡湖位于影像右下角。
3、影像获取的时间为2004年3月7日，成像高度角为：-27.206366，方位角为：-23.886337度。
4、三种影像纠正方法采用同样的地面控制点，地面控制点由1：1万DOM 上采集的，共计16个。
高程值由1：50000的DEM数据上采集。
6、影像正射纠正采用的DEM，格网间距为25米。
影像的采样方法为三次立方卷积法，输出分辨率为2.5米。
7、校正结果利用1：1万DOM作为参照进行精度统计，该DOM是江苏省第一轮基础测绘的产品，于2004年利用黑白航空影像的数字摄影测量方法成图，地面分辨率为1.0米。
三、精度统计
四、分析和结论
1、根据统计报表可知，GeoImage软件对SPOT-5影像纠正精度最高，对山地地形能进行较好的改正。
GeoImage软件是法国GeoImage公司的产品，与SPOT-5开发商具有密切的联系，因此其软件能充分理解SPOT-5精确的成像几何信息，因此是SPOT-5的最佳处理工具。
2、ERDAS软件虽然提供两种模型来进行SPOT-5影像纠正，但纠正精度都比不过GeoImage软件。
这两种方法中，使用Spot模型纠正的结果精度较差，对山地不能进行高精度的改正，但平地精度尚可。
推扫式模型是ERDAS软件发展到8.7版本以后增加的功能，专门处理各种推扫式成像的遥感数据，精度相对较好，对地形能进行较好的改正，但也有例外。
比如：点2的误差较大，该点位于图象的边缘，方山山顶，说明该区域的地形投影没有得到最有效的改正，误差较大。
3、对各种方法生成的影像进行检查时发现，ERDAS软件推扫式模型的纠正影像有断裂现象，尤其在山地更为明显，如图1所示，左图是使用推扫式模型的纠正影像，山区的道路断裂现象非常严重，右图是使用Spot模型纠正的影像。
