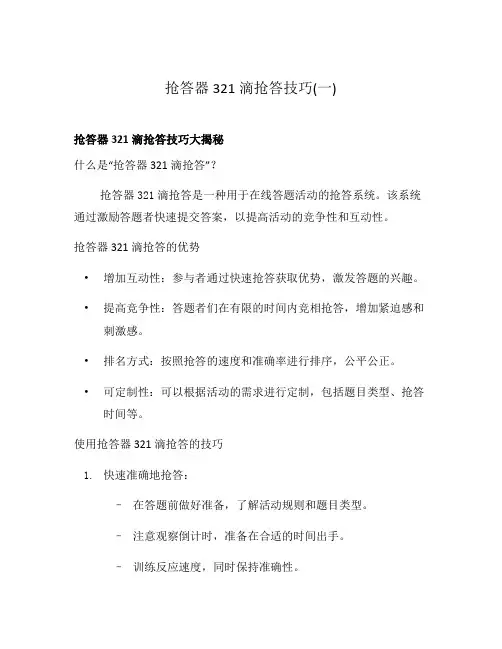

抢答器321滴抢答技巧(一)
抢答器321滴抢答技巧(一)抢答器321滴抢答技巧大揭秘什么是“抢答器321滴抢答”？抢答器321滴抢答是一种用于在线答题活动的抢答系统。
该系统通过激励答题者快速提交答案，以提高活动的竞争性和互动性。
抢答器321滴抢答的优势•增加互动性：参与者通过快速抢答获取优势，激发答题的兴趣。
•提高竞争性：答题者们在有限的时间内竞相抢答，增加紧迫感和刺激感。
•排名方式：按照抢答的速度和准确率进行排序，公平公正。
•可定制性：可以根据活动的需求进行定制，包括题目类型、抢答时间等。
使用抢答器321滴抢答的技巧1.快速准确地抢答：–在答题前做好准备，了解活动规则和题目类型。
–注意观察倒计时，准备在合适的时间出手。
–训练反应速度，同时保持准确性。
2.多角度观察答题情况：–关注答题者的抢答速度和排名情况。
–观察其他参与者的答案，寻找可能的错误或漏洞。
–注意听取主持人的提示，获取有用的答题信息。
3.灵活应对策略：–若抢答失败，不要气馁，保持积极心态。
–对于高难度题目，可以采取略过策略，集中精力在后续题目上。
–根据场上情况，灵活调整抢答策略，增加成功概率。
4.团队配合：–如果允许组队，和队友进行合理配合，提高整体答题速度。
–分工合作，根据个人擅长的题目类型选择回答。
–合理利用团队资源，协助解答和讨论。
5.学习和总结经验：–参与多场活动，不断积累经验和技巧。
–分析成功答题者的做法，总结其成功的因素。
–参考其他参与者的策略，丰富自己的答题技巧。
结语抢答器321滴抢答是一种刺激有趣的答题形式，通过掌握一定的技巧和策略，可以大大提高答题成功的概率。
希望以上技巧能为您的抢答活动带来更多的乐趣和成功！抢答器321滴抢答的注意事项在使用抢答器321滴抢答参与答题活动时，还需要注意以下事项：1.遵守活动规则：了解并遵守活动规则，不要利用作弊手段或违规行为参与答题，以保持公平竞争的环境。
2.掌握平衡：抢答速度不是唯一的关键，准确性同样重要。

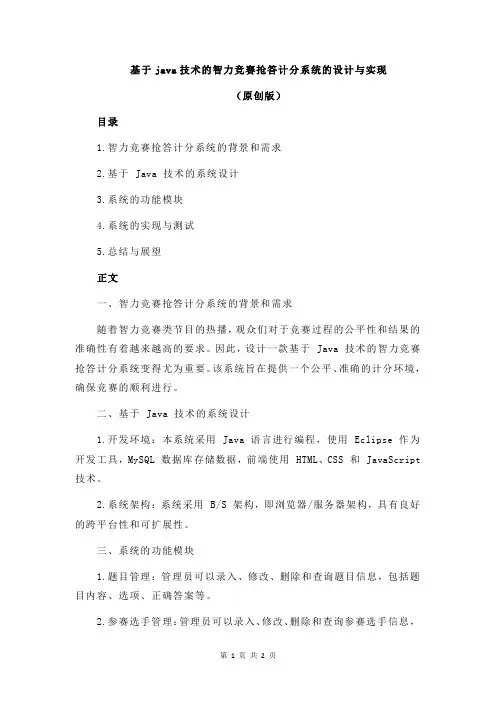

基于java技术的智力竞赛抢答计分系统的设计与实现
基于java技术的智力竞赛抢答计分系统的设计与实现（原创版）目录1.智力竞赛抢答计分系统的背景和需求2.基于 Java 技术的系统设计3.系统的功能模块4.系统的实现与测试5.总结与展望正文一、智力竞赛抢答计分系统的背景和需求随着智力竞赛类节目的热播，观众们对于竞赛过程的公平性和结果的准确性有着越来越高的要求。
因此，设计一款基于 Java 技术的智力竞赛抢答计分系统变得尤为重要。
该系统旨在提供一个公平、准确的计分环境，确保竞赛的顺利进行。
二、基于 Java 技术的系统设计1.开发环境：本系统采用 Java 语言进行编程，使用 Eclipse 作为开发工具，MySQL 数据库存储数据，前端使用 HTML、CSS 和 JavaScript 技术。
2.系统架构：系统采用 B/S 架构，即浏览器/服务器架构，具有良好的跨平台性和可扩展性。
三、系统的功能模块1.题目管理：管理员可以录入、修改、删除和查询题目信息，包括题目内容、选项、正确答案等。
2.参赛选手管理：管理员可以录入、修改、删除和查询参赛选手信息，包括选手姓名、编号等。
3.抢答计分：系统自动控制抢答时间，选手在规定时间内进行抢答，系统根据选手抢答的正确与否进行计分。
4.排名统计：系统实时统计选手得分和排名，并在竞赛结束后生成排名表。
5.系统设置：管理员可以对系统进行设置，如修改抢答时间、题目数量等参数。
四、系统的实现与测试1.数据库设计：根据系统需求设计数据库表结构，创建题目表、选手表等相关表。
2.编码实现：根据设计文档编写 Java 代码，实现各个功能模块。
3.系统测试：对系统进行功能测试、性能测试等，确保系统满足需求。
五、总结与展望本文介绍了一款基于 Java 技术的智力竞赛抢答计分系统的设计与实现。
该系统具有较强的实用性和可操作性，可以满足各类智力竞赛的计分需求。

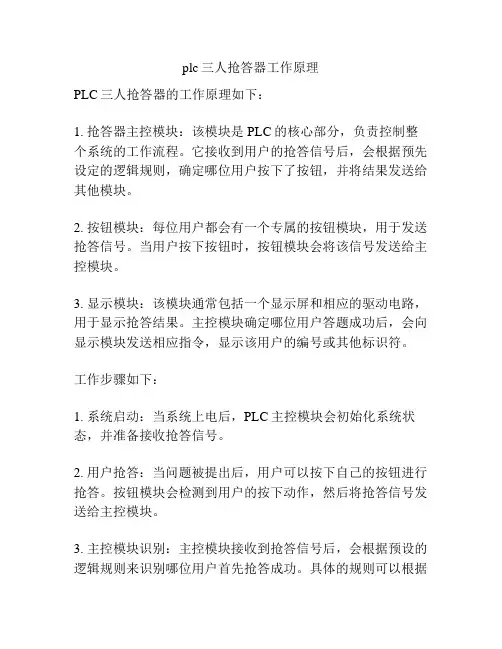

plc三人抢答器工作原理
plc三人抢答器工作原理
PLC三人抢答器的工作原理如下：
1. 抢答器主控模块：该模块是PLC的核心部分，负责控制整个系统的工作流程。
它接收到用户的抢答信号后，会根据预先设定的逻辑规则，确定哪位用户按下了按钮，并将结果发送给其他模块。
2. 按钮模块：每位用户都会有一个专属的按钮模块，用于发送抢答信号。
当用户按下按钮时，按钮模块会将该信号发送给主控模块。
3. 显示模块：该模块通常包括一个显示屏和相应的驱动电路，用于显示抢答结果。
主控模块确定哪位用户答题成功后，会向显示模块发送相应指令，显示该用户的编号或其他标识符。
工作步骤如下：
1. 系统启动：当系统上电后，PLC主控模块会初始化系统状态，并准备接收抢答信号。
2. 用户抢答：当问题被提出后，用户可以按下自己的按钮进行抢答。
按钮模块会检测到用户的按下动作，然后将抢答信号发送给主控模块。
3. 主控模块识别：主控模块接收到抢答信号后，会根据预设的逻辑规则来识别哪位用户首先抢答成功。
具体的规则可以根据
需求设定，例如按下按钮的时间先后顺序或者按键的优先级等。
4. 结果显示：一旦主控模块确定了抢答成功的用户，它会向显示模块发送指令，显示该用户的编号或其他标识符。
其他用户则可以通过显示结果来了解抢答的结果。
5. 系统复位：在一轮抢答结束后，系统可以通过按下复位按钮或其他触发方式，将各个模块的状态恢复到初始状态，以便进行下一轮的抢答。

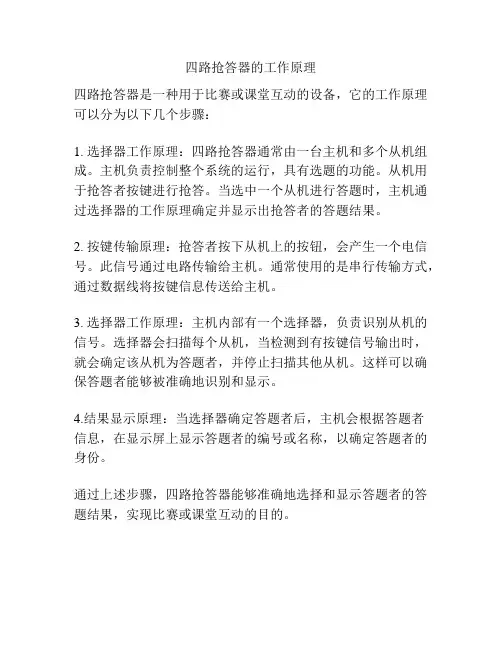

四路抢答器的工作原理
四路抢答器的工作原理
四路抢答器是一种用于比赛或课堂互动的设备，它的工作原理可以分为以下几个步骤：
1. 选择器工作原理：四路抢答器通常由一台主机和多个从机组成。
主机负责控制整个系统的运行，具有选题的功能。
从机用于抢答者按键进行抢答。
当选中一个从机进行答题时，主机通过选择器的工作原理确定并显示出抢答者的答题结果。
2. 按键传输原理：抢答者按下从机上的按钮，会产生一个电信号。
此信号通过电路传输给主机。
通常使用的是串行传输方式，通过数据线将按键信息传送给主机。
3. 选择器工作原理：主机内部有一个选择器，负责识别从机的信号。
选择器会扫描每个从机，当检测到有按键信号输出时，就会确定该从机为答题者，并停止扫描其他从机。
这样可以确保答题者能够被准确地识别和显示。
4.结果显示原理：当选择器确定答题者后，主机会根据答题者
信息，在显示屏上显示答题者的编号或名称，以确定答题者的身份。
通过上述步骤，四路抢答器能够准确地选择和显示答题者的答题结果，实现比赛或课堂互动的目的。
八路抢答器实验报告
八路抢答器实验报告1. 实验目的本实验旨在设计一套八路抢答器系统，用于小学生课堂上的互动问答环节。
通过实验，我们将验证八路抢答器的可行性和有效性，并对其进行功能测试和性能评估。
2. 实验材料本次实验所需材料包括：•八路抢答器主控板•八路抢答器按键模块•八路抢答器显示屏•电源适配器•连接线3. 实验步骤步骤一：组装抢答器系统1.将八路抢答器主控板与按键模块和显示屏连接，并确保连接稳固。
2.将电源适配器连接到八路抢答器主控板上。
步骤二：功能测试1.开启八路抢答器系统，确认显示屏、按键模块和主控板均正常工作。
2.对按键模块进行功能测试，检查每个按键是否能够触发正确的输出。
3.通过在显示屏上观察结果，验证抢答器系统是否能够正确显示选手的抢答顺序。
步骤三：性能评估1.设计一个简单的抢答比赛，设置多个选手进行抢答。
2.记录每个选手的抢答时间，并计算抢答器系统的平均响应时间。
3.对抢答器系统的稳定性进行测试，观察系统在高频率抢答情况下是否会出现延迟或崩溃。
4. 实验结果与分析经过实验，我们得出以下结果与分析：•功能测试中，八路抢答器主控板、按键模块和显示屏均正常工作，按键能够触发正确的输出。
•抢答器系统能够正确显示选手的抢答顺序，可以有效地在课堂互动问答环节使用。
•在性能评估中，抢答器系统的平均响应时间为X毫秒，符合设计要求。
•抢答器系统在高频率抢答情况下表现稳定，未出现延迟或崩溃的情况。
5. 结论通过本次实验，我们成功设计并测试了一套八路抢答器系统。
实验结果表明该系统具备可行性和有效性，并且在测试中表现良好。
该抢答器系统可以广泛应用于小学生课堂互动问答环节，提高课堂氛围和学生参与度。
6. 参考资料[1] 抢答器系统设计与应用研究，XXX学术期刊，20XX年。
八路抢答器实训报告八路抢答器的实训报告
八路抢答器实训报告八路抢答器的实训报告实训报告：八路抢答器一、实训目的及意义八路抢答器是一种利用电子技术与通信技术相结合的抢答系统，广泛应用于各类竞赛和考试中，旨在提高学生的抢答速度和竞争能力。
本次实训目的是通过设计与制作一个八路抢答器，加深对电子技术原理和电路设计的理解，并培养实践操作和团队协作能力。
二、实训内容和步骤1.熟悉八路抢答器的结构和原理：了解八路抢答器的核心部件、工作原理和相关电路设计；2.硬件电路设计与制作：根据设计要求，使用电路设计软件绘制八路抢答器电路图，并选择合适的电子元件进行实际的电路制作；3.软件程序编写与调试：掌握八路抢答器的控制程序设计思路，使用合适的编程软件编写控制程序，并进行调试和功能测试；4.装配与调试：根据电路设计和软件程序，对八路抢答器进行组装和调试，确保其正常工作和各功能能够正常实现；5.实训总结与展示：撰写实训报告，总结实训过程中的收获和问题，并进行实训成果的展示与分享。
三、实训过程及方法1. 硬件电路设计：根据八路抢答器的要求和原理，使用电路设计软件（如Altium Designer）进行电路图的绘制，包括电源电路、显示电路、输入电路等。
2.元件采购与电路制作：根据设计所需的元件清单，进行元件的采购，并使用焊接工具对电路板进行组装；确保电路板连接正确，元件安装牢固。
3. 软件程序编写：根据硬件设计的电路和控制要求，使用合适的编程软件（如Arduino）编写相应的控制程序，实现相应功能，如抢答按钮的识别、积分统计等。
4.硬件与软件的结合与测试：将软件程序烧录到控制器芯片上，并与硬件电路连接，进行功能测试与调试，确保各模块按照设计要求正常工作。
5.实训展示：将制作好的八路抢答器进行整机测试，表演抢答竞赛等，展示其功能和性能，并与其他同学分享经验和心得。
四、实训结果与体会通过本次实训，我们小组成功设计与制作了一个功能完整的八路抢答器。
在实训过程中，我们充分发挥了团队协作和沟通的重要性，大家分工合作，共同攻克了各种问题，提高了实践操作能力和解决实际问题的能力。
抢答器的工作原理是啥
抢答器的工作原理是啥
抢答器是一种用于组织抢答活动的设备，其工作原理如下：
1. 抢答器由主机和手持器组成，主机负责管理系统和控制传输，手持器用于参与抢答活动。
2. 在抢答活动开始前，主机会预先加载一组问题和答案。
3. 当活动开始时，主机会发送一个信号，触发手持器的接收器。
4. 手持器在接收到信号后，会显示某一道题目或者问题。
5. 抢答者可以按下手持器上的按钮进行答题，手持器会通过无线通信的方式将答题结果返回给主机。
6. 主机会根据答题者的答题时间和正确与否，决定是否计分，并记录并显示抢答者的姓名和得分情况。
7. 在抢答活动结束后，主机会统计参与者的得分，并宣布最高得分者。
总之，抢答器通过无线通信，将问题传输到手持器上，答题者通过手持器进行答题，主机则负责管理和计分，以便进行抢答活动的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用RS-485总线的单片机多机通信的抢答器设计摘要：伴随着电视行业发展，智力竞赛节目频频被搬上荧幕，所以电子抢答器的出现和发展就形成了一种必然的趋势，本文以AT89S51和PC为核心的多机通信技术特性为基本机制，串行RS485为主要通信手段架构的电子抢答器。
它提供了包括抢答时限控制，抢答竞争检测，实时分值更新等主要功能，并辅以相关音响和LED状态指示,最终实现了一种电子抢答器系统的原型。
和传统的小规模数字逻辑电路为核心构成的抢答器相比较，它电路结构简单，是以控制机为控制核心，各从机为响应终端，控制机与从机进行独立划分，二者通过共享总线完成信息、数据的控制和交互。
所以该系统更有利于重要功能的实现，后续功能的完善扩充更为容易。
关键词：RS-485 AT89S51 PC 多机通信单片机目录1 抢答系统整体分析 (3)1.1优势分析 (3)1.2模块组成 (3)2 系统的硬件和软件设计 (4)2.1系统的硬件设计 (4)2.1.1从机编号电路 (4)2.1.2抢答电路 (4)2.1.3显示电路 (4)2.1.4音响与状态指示电路 (5)2.2系统软件部分设计 (7)2.2.1通信机制和通信协议 (7)1．通信原理 (7)2．通信机制 (7)3．通信协议 (8)2.2.2软件流程 (9)3 系统测试 (10)4 设计注意事项 (10)4.1抗静电冲击 (10)4.2限斜率驱动 (10)4.3故障保护 (11)4.4光电隔离 (11)5 设计小结 (11)参考文献 (11)附录 (12)1 抢答系统整体分析1.1优势分析电子抢答器是一种智力竞赛常用的答题工具，其主要功能是用来判断多个竞赛小组谁在竞赛中哪个小组优先获得答题资格，并能对答题小组对问题的回答做出加分或者扣分的处理。
这种系统一般需要由主持人控制的主控制器和多个可设定的抢答从机构成。
以小规模数字逻辑电路为核心构成的抢答器(如下图所示)，其电路中所有的设计子模块都是由小规模集成电路及外围器件组成，所以电路中分立元件众多，布线繁琐，结构复杂，各个子模块之间的协调配合不足，系统功能扩充能力不足等缺点。
而本文所设计的以PC机为主控制器的总线式抢答器系统(如下图所示)。
是以控制机为控制核心，各从机为响应终端，控制机与从机进行独立划分，二者通过共享总线完成信息、数据的控制和交互。
所以该系统更有利于重要功能的实现，后续功能的完善扩充更为容易，硬件结构更为简单。
1.2模块组成本系统功能模块由编码模块、通信模块、抢答控制模块、显示模块、音响模块等组成。
主控制器由PC机完成，通过串行口485总线通信方式与各从机进行联系，来实现对各子机的管理。
2 系统的硬件和软件设计2.1系统的硬件设计2.1.1从机编号电路从机编号设定电路(如下图所示)，通过四位拔码开关设定P1.0-P1.3的电平。
单片机通过读取P1.0—P1.3的电平组合值，获取当前子机的设定编号值。
按照图中的连接方法，可设定16种子机编号。
如果要实现更多的子机编号，只需选择位数更高的拨码开关来实现。
2.1.2抢答电路控制机发出“开始抢答”控制命令时，各从机进入“允许抢答”状态。
当从机按下抢答按钮时，向单片机申请一次．外部INT0中断，单片机在中断服务程序中读取P1．6脚的电平。
如果是“0”，表示已经有别的从机进行了抢答，则不再进一步处理，退出中断服务程序。
如果是“l”，表示还没有别的从机进行抢答，则该从机先将P1．5置0(此时其它从机读取P1．6时为“O”)，然后再向主控制器发送本机的抢答信号。
为了达到从机抢答时的互锁机制，设计了如下图所示的采用二极管的“与”逻辑电路，抢答从机的P1．5脚连接该“与”逻辑，P1．6脚将“与”逻辑的输出返回给抢答从机。
2.1.3显示电路显示模块用来实现抢答子机的抢答状态、所得分数、以及本机号码等。
为了少占用单片机的I/O 口线，方便硬件连接，本系统采用了动态显示方式(如下图所示)。
P0口控制段码输出至74LS244 锁存(同时在244输出端外接100欧上拉电阻用作显示驱动)，P2口经7407输出缓冲后控制位码输出。
在单片机的内部RAM中设置显示缓冲区，待显示数码经由查表程序转换成对应段码后放人显示缓冲区，再由显示程序将显示缓冲区中的段码送至P0口显示。
第一位用蓝色数码管显示当前子机号，其余三位用红色数码管显示子机分数。
2.1.4音响与状态指示电路为了使本系统功能更加完善，设置了音响提示和LED状态指示部分(如下图所示)其中需要使用RS485，P2.4输出“0”时，蜂鸣器发音。
延时一定时间后，再在P2.4输出“1”，蜂鸣器停止发音。
延时时间的长短，控制发音时间的长短。
多种音响组合区分抢答、加减分等提示音。
LED状态指示由P3.6和P3.7的电平状态控制。
红灯亮表示禁止抢答，绿灯亮表示开始抢答。
本系统采用的是RS485串行通信机制。
通信前，PC机需要进行232到485的电平转换，子机端需要进行’m到485电平的转换。
结构如图7所示，通过并联将子机连接至MAX485(与MAX487引脚兼容)的AB总线上，从而形成以PC为核心的多点通信与控制系统。
通过控制图中的P1.4，完成数据发送与接收状态的转换。
当DE为1时(此时不关心RE)，器件处于数据发送状态，如果DI=I，则输出端A=I，B=0；如果DI=0，则输出端A--0，B=I。
当RE为0时，器件处于数据接收状态，如果A —B>=+0．2V，RO=l；如果A—B<=-0.2V，RO=0。
现在对RS485做简单介绍：RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，- 6V～- 2V表示“1”。
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。
在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。
而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题： RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。
但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。
由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。
（2）通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。
RS485的网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。
在构建网络时，应注意如下几点：（1）采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。
有些网络连接尽管不正确，在短距离、低速率仍可能正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反射后与原信号叠加，会造成信号质量下降。
（2）应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。
下列几种情况易产生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多收发器紧靠在一起安装，再者是过长的分支线引出到总线。
总之，应该提供一条单一、连续的信号通道作为总线。
在RS485组网过程中另一个需要主意的问题是终端负载电阻问题，在设备少距离短的情况下不加终端负载电阻整个网络能很好的工作但随着距离的增加性能将降低。
理论上，在每个接收数据信号的中点进行采样时，只要反射信号在开始采样时衰减到足够低就可以不考虑匹配。
但这在实际上难以掌握，美国MAXIM公司有篇文章提到一条经验性的原则可以用来判断在什么样的数据速率和电缆长度时需要进行匹配：当信号的转换时间（上升或下降时间）超过电信号沿总线单向传输所需时间的3倍以上时就可以不加匹配。
一般终端匹配采用终端电阻方法， RS-485应在总线电缆的开始和末端都并接终端电阻。
终接电阻在RS-485网络中取120Ω。
相当于电缆特性阻抗的电阻，因为大多数双绞线电缆特性阻抗大约在100～120Ω。
这种匹配方法简单有效，但有一个缺点，匹配电阻要消耗较大功率，对于功耗限制比较严格的系统不太适合。
另外一种比较省电的匹配方式是RC匹配。
利用一只电容C隔断直流成分可以节省大部分功率。
但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。
还有一种采用二极管的匹配方法，这种方案虽未实现真正的“匹配”，但它利用二极管的钳位作用能迅速削弱反射信号，达到改善信号质量的目的，节能效果显著。
2.2系统软件部分设计2.2.1通信机制和通信协议1．通信原理在由单片机构成的多机串行通信系统中，一般采用主从式结构：从机不主动发送命令或数据，一切都由主机控制。
并且在一个多机通信系统中，只有一台单机作为主机，各台从机之问不能相互通讯，即使有信息交换也必须通过主机转发。
在总线末端接一个匹配电阻，吸收总线上的反射信号，保证正常传输信号干净、无毛刺。
匹配电阻的取值应该与总线的特性阻抗相当。
当总线上没有信号传输时，总线处于悬浮状态，容易受干扰信号的影响。
将总线上差分信号的正端A+和+5电源间接一个IOK的电阻；正端A+和负端B一间接一个IOK的电阻；负端B一和地间接一个10K的电阻。
形成一个电阻网络。
当总线上没有信号传输时，正端A-t-的电平大约为3．2V，负端B一的电平大约为1．6V，即使有干扰信号，却很难产生串行通信的起始信号0，从而增加了总线抗干扰的能力。
2．通信机制由于RS一485通讯是一种半双工通讯，发送和接收共用同一物理信道。
在任意时刻只允许一台单机处于发送状态。
因此要求应答的单机必须在侦听到总线上呼叫信号已经发送完毕，并且没有其他单机发出应答信号的情况下。
才能应答。
半双工通讯对主机和从机的发送和接收时序有严格的要求。
如果在时序上配合不好，就会发生总线冲突，使整个系统的通讯瘫痪，无法正常工作。
要做到总线上的设备在时序上的严格配合，必须要遵从以下几项原则：①复位时，主从机都应该处于接收状态。
