电缆电流对照表
电缆电流对照表
根据用电设备的功率，算出总功率以后，I=P/U按公式后在乘的系数~！
如果比较麻烦的话就是一个千瓦2个安培的电流~！是最通用的，里面包括了抛出的电流容量。
1KW=2A
选择电缆也有方法
按电流计算，下面给出的比较简单的选择算法以铝芯线为计算项目
十下五：百上二：二五三五四三界，七零九五两倍半～！这个是口诀
十平方毫米以下的BLV线电流可以承载线径的五倍～！ (比如：6平方毫米BLV线可以承载30A的电流)
一百平方毫米以上的BLV线电流承载线径的二倍。
25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。
70mm2和95mm2的电流容量是线径的倍。
除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照BLV-16mm2的电流来算其他的也如此
导线在穿塑料管或是PVC管，算出的电流要乘上的系数
导线在穿钢管的情况下，计算的电流在乘上
导线在高温的场所通过，计算的电流结果在乘上
如果导线在以上三种情况都有的话先乘在乘或者直接打到也可以
电缆线在四芯或五芯的电流乘在乘
裸线的架空电力线比较简单就是一个的系数，但是也要看环境，打到85折比较稳当。
在选择电缆的时候还要根据现场的情况选择电缆的用途
比如普通的YJV电缆，用于电缆桥架内。
带铠装电缆可以进行直埋，可以承受外力的破坏，带铠装抗拉力电缆试用与高层建筑，直埋敷设。
> 24) & 0xff; 	return 2 * id); }">电线电缆电流运算
你这种提问法是不对的，导线没有2、3、8mm2规格的，而且你也没说明是什么材质的，是铜芯的还是铝芯的对于2003年之前的铝、铜芯选导线的计算方法有一个口诀：“十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜芯升级算”。
不知道这意思你明不明白，先说“十下五”意思是10mm2以下的铝芯线每平方毫米按5A计算，举例：环境温度在35摄氏度以下4mm2的铝芯导线所能承载的电流计算：环境温度在35摄氏度以下4mm2*5A=20A。
“百上二”意思是环境温度在35摄氏度以下100mm2以上的铝芯导线每平方毫米按2A计算。
“二五三五四三界”意思是环境温度在35摄氏度以下25mm2的铝芯导线按每平方毫米按4A计算、35mm2的铝芯导线“七零九五两倍半”意思是环境温度在35摄氏度以下70mm2按3A计算。
和95mm2的铝芯导线按每平方毫米计算。
“穿管温度八九折”意思是
如果该导线是穿管敷设的情况下要打个八折进行计算，如果环境温度大于35摄氏度就要打个九折计算。
“铜芯升级算”意思是如果要是铜芯导线的话导线规格就要与铝芯导线规格的上一级一起计算，举例：环境温度在35摄氏度以下25mm2铜芯导线所能承载的电流计算：首先要将导线规格升一级，是35mm2，然后用口诀里的“二五三五四三界”环境温度在35摄氏度以下35mm2*3A=105A。
现在都有个导线选型表，一般都是按照选型表来选择导线。
不过上面的方法也还有人用
回答补充：先用该电气的总功率（也就是你说的多少KW）计算出该电气的总电流，总电流出来后就用上面的口诀选导线。
如果该电气的总电流你都不知道怎么算那我就没法往下说了，就要先去学学电气的基础知识
给你一句估算口诀（铝线哈）：下乘以9，往上减一顺号走，35乘以
铜的小一号都可以le
1功率(瓦数)=电压220v*电流
1A电流=220瓦
20A=400瓦
一般铜芯电线一平方毫米承受5-8安电流
比如平时说的线也就承受2750瓦的电器,一般家庭使用的电缆线足够
特别大的比如厨房电器,电热水器考虑4平方的线.。
电缆电容量对照表
电缆电容量对照表
以下是一些常见的国标电缆载流量对照表，仅供参考。
请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。
1. 铜芯电缆载流量对照表（单位：安培）
· 1.5平方毫米：13A
· 2.5平方毫米：18A
· 4平方毫米：25A
· 6平方毫米：32A
· 10平方毫米：45A
· 16平方毫米：60A
· 25平方毫米：80A
· 35平方毫米：100A
· 50平方毫米：125A
· 70平方毫米：155A
· 95平方毫米：185A
· 120平方毫米：220A
2. 铝芯电缆载流量对照表（单位：安培）
· 16平方毫米：48A
· 25平方毫米：65A
· 35平方毫米：85A
· 50平方毫米：105A
· 70平方毫米：130A
· 95平方毫米：160A
· 120平方毫米：190A
· 150平方毫米：220A
· 185平方毫米：255A
· 240平方毫米：300A
· 300平方毫米：355A
· 400平方毫米：420A
以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。

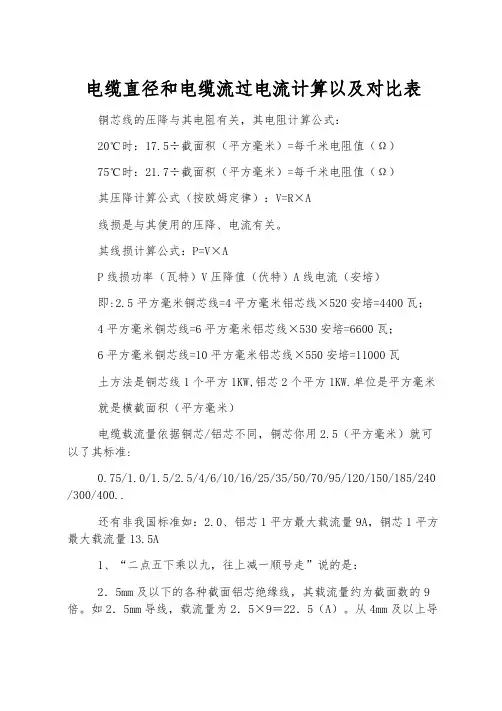

电缆直径和电缆流过电流计算以及对照表
电缆直径和电缆流过电流计算以及对比表铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×AP线损功率（瓦特）V压降值（伏特）A线电流（安培）即:2.5平方毫米铜芯线=4平方毫米铝芯线×520安培=4400瓦；4平方毫米铜芯线=6平方毫米铝芯线×530安培=6600瓦；6平方毫米铜芯线=10平方毫米铝芯线×550安培=11000瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量依据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240 /300/400..还有非我国标准如：2.0、铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A1、“二点五下乘以九，往上减一顺号走”说的是：2．5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm导线，载流量为2．5×9＝22．5（A）。
从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
2、“三十五乘三点五，双双成组减点五”，说的是：35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5（A）。
从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
最全电缆载流量和对照表（值得收藏）！
最全电缆载流量和对照表（值得收藏）！一、综述铜芯线的压降与其电阻有关。
其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×AP-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）二、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
三、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/2 40/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。
电缆线芯直径电流功率速查表
电缆线芯直径电流功率速查表电缆线芯直径、电流、功率对照表：线缆截面(mm²) | 25℃铜线载流量(A) | 单相220V负载功率(W) | 三相380V负载功率(W)1.38 | 15 | 3300 | 9476.81.78 | 25 | 5500 | .22.25 | 32 | 7040 | .82.85 | 45 | 9900 | .67*1.35 | 60 | | .27*1.7 | 80 | | .67*2.14 | 110 | | .67*2.52 | 130 | |19*1.87 | 155 | | .219*2.29 | 220 | |19*2.65 | 300 | | .437*2.09 | 420 | | .7637*2.32 | - | - | -37*2.56 | - | - | -61*2.29 | - | - | -61*2.56 | - | - | -注：横线表示该项数据无法确定。
电线、电缆规格(mm²) | 铜线直径(25℃) | 铜线最大安全载流量(A) | 铝线最大安全载流量(A)2.5 | 1.78 | 28 | 42-564 | 2.25 | 35 | 52.5-706 | 2.85 | 48 | 72-9610 | 3.55 | 65 | 97.5-13016 | 4.5 | 91 | 136.5-182.025 | 5.6 | 120 | 180-240注：铝线的线径要取铜线的1.5-2倍。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择。
一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算”即：10平方以下的铝线，平方毫米数乘以5；铜线就升一个档，比如2.5平方的铜线，就按4平方计算。
100平方以上的都是截面积乘以2，25平方以下的乘以4，35平方以上的乘以3，70和95平方都乘以2.5.导线线径一般按如下公式计算：铜线：S= IL / 54.4×U`铝线：S= IL / 34×U`其中，S为线径(mm)，I为电流(A)，L为线路长度(m)，U`为电压降(V)。
电缆载流量和对照表
最全电缆载流量和对照表（值得收藏）！铜芯线的压降与其电阻有关。
其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。
电缆载流量对照表
说明：1.三相四线制中的零线截面通常选为相线截面的1/2左右。
2.在单相线路中，零线与相线截面相同。
常用电缆载流量对照表
序号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
铝电缆截面mm²
1
1.5 2.5
4
6
10
16
25
35
50
70
95 120 150 180
标准
倍数
9
9
9
8
7
6
5
4
3.5
3
3
2.5 2.5
2
2
安全电流（A） 9 13.5 22.5 32
42
60
80 100 122.5 150 210 237.5 300 300 360
一根管穿二根电缆倍数打8折，穿三根电缆倍数打7折，穿四根电缆倍数打6折 10mm²以下电缆按5倍电流算，100mm²以上电缆按2倍电流算
25、35，四、三界
16、25mm²电缆按4倍电流算，35、50mm²电缆按3倍电流算
口诀 70、95，两倍半 (二) 穿管、温度，八、九折
70、95mm²电缆按2.5倍电流算 穿管打8折，高温打9折
大于
倍数
8.1 8.1 8.1 7.2 6.3 5.4 4.5 3.6 3.15 2.7 2.7 2.25 2.25 1.8 1.8
25℃ 安全电流（A） 8.1 12.15 20.25 28.8 37.8 54
72
90 110.25 135 189 213.75 270 270 324
16平方电缆载流量对照表
16平方电缆载流量对照表
16平方电缆的载流量取决于导线材质、芯型结构、铺设方法等因素。
一般来说，16平方铝线的安全载流量为其截面的5倍，即16x5=80安培。
1 6平方铜线的安全载流量相当于25平方铝线的安全载流量，即25x4=100安培。
以下是16平方电缆载流量的对照表：
1. 铝芯电缆：
- 单芯铝线：安全载流量约为80安培（16x5）
- 多芯铝线（如绞合线）：安全载流量会略有降低，通常为70-75安培
2. 铜芯电缆：
- 单芯铜线：安全载流量约为100安培（16x5）
- 多芯铜线（如绞合线）：安全载流量会略有降低，通常为90-100安培
需要注意的是，这些数值仅供参考，实际应用中需要根据具体情况来确定导线的载流量。
在实际工程中，还要考虑线路的敷设方式、环境温度、散热条件等因素，以确定导线的最大载流量。
此外，为了保证电气安全，一般建议按照导线截面允许的安全载流量的一半来选择断路器、开关等设备。
铜电缆线平方与电流对照表
铜电缆线平方与电流对照表铜电缆线是电力系统必不可少的部件之一，它的导电性能直接关系到电流传输的效率和安全性。
铜电缆线的规格主要以横截面积面积，即平方为单位，来表示。
不同规格的铜电缆线在传输不同电流时需要注意选择合适的规格，下面就让我们来看看铜电缆线平方与电流对照表。
首先是铜电缆线平方与电流对照表：
铜线规格（平方）电流负载（安培）
0.5mm²4.0
0.75mm²6.0
1mm²8.0
1.5mm²1
2.0
2.5mm²20.0
4.0mm²28.0
6.0mm²40.0
10.0mm²54.0
16.0mm²84.0
25.0mm²126.0
35.0mm²154.0
50.0mm²188.0
从表中可以看到，铜电缆线规格的不同会对其承载电流的大小产生影响。
因此，在选择铜电缆线时，需要考虑承载电流的大小，以此来选择合适规格的铜电缆线。
如果选择的铜电缆线规格太小，就会导致电流传输效率降低，同时也会增加绕组温升、电线电压降等问题，甚至发生故障。
而选择过大的铜电缆线规格则会浪费材料和造成额外的成本。
此外，还需注意的是，铜电缆线的质量直接关系到传输效率和安全性。
优质的铜电缆线不仅导电性能好，还具有抗拉、耐磨、耐腐蚀等特性。
因此，在购买铜电缆线时，应选择正规生产厂家的产品，并查看产品质量合格证书和相关认证标准。
总之，铜电缆线的规格选择与质量保证关系到电力系统的正常运行和安全性，选择合适规格和优质的铜电缆线对于电力系统的稳定运行具有重要意义。
电流与电缆对应表
电流与电缆对应表一、介绍电流和电缆是电力传输和分配系统中两个重要的组成部分。
电流是指电子在导体中流动的电荷数量，单位为安培（A）；而电缆是用于将电能从发电厂输送到终端设备的导电材料。
为了确保电力系统的安全和稳定运行，需要对不同电流等级与电缆参数进行对应。
二、低电流范围（0 - 100A）在低电流范围下，主要使用的电缆类型为绝缘电缆，其常见的构造有绝缘层、导体和外护层。
绝缘电缆主要适用于低压配电系统和小功率设备连接。
以下为低电流范围内常用电流与电缆对应表：电流（A） | 电缆类型----------------------------------0 - 5 | 1.5mm²绝缘电缆5 - 15 | 2.5mm²绝缘电缆15 - 30 | 4mm²绝缘电缆30 - 50 | 6mm²绝缘电缆50 - 100 | 10mm²绝缘电缆三、中电流范围（100A - 1000A）在中电流范围下，通常使用的电缆类型为铠装电缆或电力电缆。
铠装电缆是在绝缘电缆的基础上增加了金属铠装层，用以保护电缆免受机械损伤。
电力电缆则由多股绝缘电缆通过编织或绞合组成。
以下为中电流范围内常用电流与电缆对应表：电流（A） | 电缆类型----------------------------------100 - 200 | 16mm²铠装电缆200 - 400 | 25mm²铠装电缆400 - 600 | 35mm²铠装电缆600 - 800 | 50mm²电力电缆800 - 1000 | 70mm²电力电缆四、高电流范围（1000A - 10000A）在高电流范围下，常用的电缆类型为电力电缆或绞合线电缆。
由于高电流的传输可能引起较大的热量和电力损耗，因此电缆的导体截面积和材料选择变得更为重要。
以下为高电流范围内常用电流与电缆对应表：电流（A） | 电缆类型------------------------------------1000 - 2000 | 120mm²电力电缆2000 - 4000 | 150mm²电力电缆4000 - 6000 | 185mm²电力电缆6000 - 8000 | 240mm²电力电缆8000 - 10000 | 300mm²电力电缆五、总结通过以上电流与电缆对应表，我们可以选择合适的电缆类型来满足电流传输的需求。
电缆截面与电流对照表
电缆截面载流量对照表，初学者参考！电线电缆截流量的速算法在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积1.5～185mm2的电线电缆速算法.1.速算法速算法是以计算标称截面积的载流量为基础的.速算表达公式为IN = K1K2K3K4αS式中:IN ——电线电缆的速算载流量,A;S ——线缆标称截面积,mm2;α——速算电流系数,见附表,A/ mm2;K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;K4 ——穿线共管折算系数,明敷设K4 为1,穿2,3根七五折,4根共管为六折.截面积S(mm2) 185,150 120,95 70 50 35 25 16 10 6 4 2.5 1.5电流系数α(A/ mm2) 3 3.5 4 4.5 5 6 7 8 9 10 14 182.举例[例1]已知橡皮绝缘铜线50 mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少解:(1)橡皮绝缘铜线:α= 4.5,K1=K2=K3=K4 =1.则IN = 4.5× 50 =225(A)查手册,橡皮绝缘铜线的载流量为230A.(2)塑料铝线:若改用塑料铝线,K2 = 0.95,其计算公式为INˊ= 0.95 IN= 0.95 × 225= 214(A)查手册,塑料绝缘50 mm2铝电线的载流量为215A.[例2]上题中环境温度为30℃,架空进户,求其载流量;从横担引入室内配电箱穿钢管保护,这时电线的载流量又为多少如果改用橡皮铝芯线,其截面积应为多少解:(1)环境温度为30℃:K1= 0.9,则INˊ= 0.9 × 225= 202.5(A)查手册,环境温度为30℃时,载流量为215A.(2)4根钢管保护:K4 =0.6,折算电流为IN〃= 0.6 × 225= 135(A)查手册,4根电线穿钢管时,载流量为137A.(3)改用铝芯橡皮线:若要使其载流量保持不变,则橡皮铝芯线应比铜线大一级,选70 mm2即可. 就看看丁咚.：引用加为好友发送留言2006-12-23 21:16:00Welcome To Download欢迎您的下载，资料仅供参考！。
