有线数字电视机顶盒常见问题及其处理方法
视机的视频输入与机顶盒的视频输出没有相对应&或 是电视制式不对&或是电视机坏或机顶盒坏&其中电视 制式不对占多数+
检查机顶盒的信号输出接口是否与电视机的输入 接口相对应&如果接线都正确&且电视机切换到对应的 视频上&首先考虑电视机的制式设置&在电视机的系统 设置或机顶盒的菜单设置里将电视机的制式调为自动 或 W)-制式+ 其次& 考虑更换 电 视 机 的 视 频 输 入 接 口&将机顶盒的视频输出接入电视机的另一组视频输 入&对于只有一组视频输入接口的电视机&用砂纸或者 其他的工具伸入电视机视频口进行清理&因为接触不 好也会引起图像不好的现象+ 再次就是机顶盒和电视 机的问题了+
这种情况主要是没信号或是误操作造成的&主要 原因是音视频损坏或电视没有转换等+
检查机顶盒的音视频线是否与电视机对应的音视 频输入接口连接好&如果连接符合要求&机顶盒的电源 灯和工作指示灯都变亮&那可能是电视机没有切换到 视频输入的方式&这也是整转中碰到最多的现象&有的 厂家生产的电视机不能对视频进行自动保存&每次开 机的时候都需要切换一次+
##$ 磁 盘 阵 列 上 所 有 空 间 可 以 让 工 作 站 同 时 存储*
#!$ 工作站可以同时处理各自的数据* #3$ 为工作站提供千兆的数据传输带宽* #2$ 实现了后期数据的强大扩容能力* #[$ 为用户提供了大容量存储及高安全的特性+
( 收稿日期*!"##S##S"!)
?>>
蒋杏珠'有线数字电视机顶盒常见问题及其处理方法

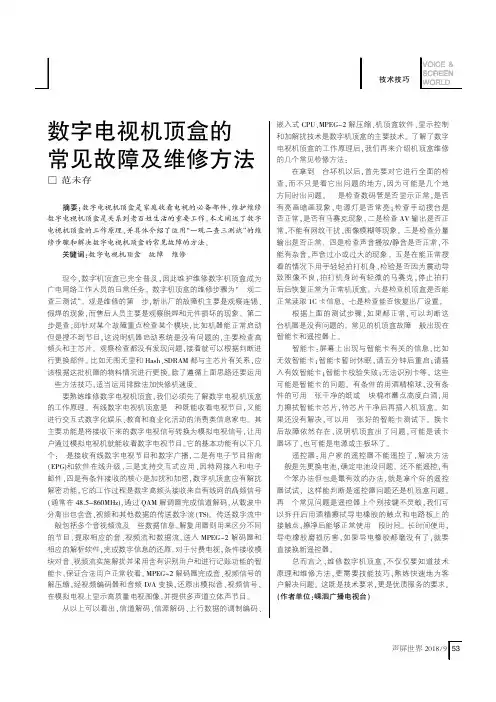

数字电视机顶盒的常见故障及维修方法
摘要:数字电视机顶盒是家庭收看电视的必备部件,维护维修数字电视机顶盒是关系到老百姓生活的重要工作。
本文阐述了数字电视机顶盒的工作原理,并具体介绍了运用“一观二查三测试”的维修步骤和解决数字电视机顶盒的常见故障的方法。
关键词:数字电视机顶盒故障维修现今,数字机顶盒已完全普及,因此维护维修数字机顶盒成为广电网络工作人员的日常任务。
数字机顶盒的维修步骤为“一观二查三测试”。
观是维修的第一步,新出厂的故障机主要是观察连锡、假焊的现象,而售后人员主要是观察脱焊和元件损坏的现象。
第二步是查,即针对某个故障重点检查某个模块,比如机器能正常启动但是搜不到节目,这说明机器启动系统是没有问题的,主要检查高频头和主芯片。
观察检查都没有发现问题,接着就可以根据判断进行更换部件。
比如无图无显和Hash、SDRAM都与主芯片有关系,应该根据这批机器的物料情况进行更换。
除了遵循上面思路还要运用一些方法技巧,适当运用排除法加快修机速度。
要熟练维修数字电视机顶盒,我们必须先了解数字电视机顶盒的工作原理。
有线数字电视机顶盒是一种既能收看电视节目,又能进行交互式数字化娱乐、教育和商业化活动的消费类信息家电。
其主要功能是将接收下来的数字电视信号转换为模拟电视信号,让用户通过模拟电视机就能收看数字电视节目。
它的基本功能有以下几个:一是接收有线数字电视节目和数字广播,二是有电子节目指南(EPG)和软件在线升级,三是支持交互式应用、因特网接入和电子邮件,四是有条件接收的核心是加扰和加密,数字机顶盒应有解扰解密功能。
髙它的工作过程是数字高频头接收来自有线网的频信号(通常在48.5-860MHz),通过QAM解调器完成信道解码,从载波中分离出包含音、视频和其他数据的传送数字流(TS)。
传送数字流中一般包括多个音视频流及一些数据信息。
解复用器则用来区分不同的节目,提取相应的音、视频流和数据流,送入MPEG-2解码器和相应的解析软件,完成数字信息的还原。
数字电视机顶盒使用常见问题的解决方法
数字电视机顶盒使用常见问题的解决方法数字电视机顶盒使用常见问题的解决方法有线数字电视是一个完整的电视系统，数字化的节目平台、传输平台、服务平台和监督平台，构成了一个端到端的服务体系，具有操作性强、节目质量稳定、互动功能齐备等诸多优点。
它自身技术的成熟，支持各种服务及其拓展功能。
在收看有线数电视过程中，一般不会出现收视故障。
由于调整不当而出现的问题，用户只要在日常使用中稍加留心，便可以自行解决。
下面就收看数字电视节目中常见的疑难问题，提示解决的方法：1、部分用户在彩色电视机上安装机顶盒后，为什么电视画面无彩色？答：出现这种现象的主要原因在于彩色电视机接收制式设定错误造成的。
目前机顶盒输出的是PAL制式电视信号，用户利用彩色电视机的遥控器，按下[菜单]功能键，找出[图像制式]选项，将该制式调整为[PAL]状态,这时电视画面就会自动变成彩色。
2、个别频道没有电视伴音怎么办？答：这是由于电视伴音声道设定不一致造成的。
数字电视是标准双声道立体声伴音，但是目前由于部分节目源还是单声道播出，机顶盒声道设定与电视台播出声道不一致，则收不到声音，用户可以利用机顶盒遥控器上左下方的[蓝色按键]，切换一下[声道]，配合音量调整，即可解决。
3、有线数字电视出现串音是什么原因？答：这是由于在某些电视频道伴音的左右声道中，一个声道传了电视伴音信号，另一个声道传了广播信号。
当你选择声道不正确时，就会出现串音现象。
出现这种情况，可以用机顶盒遥控器的蓝色键进行调整。
4、为什么节目菜单（EPG）显示英文或无信息？答：数字电视机顶盒是硬件与软件结合的高科技产品，为了用户接收方便，同步传送了EPG信息引导用户使用，并设有中文、英文两种文字模式。
当出现英文或信息不全时，用户可利用机顶盒遥控器上的[#]号键进行切换。
5、为什么数字电视有时候会出现马赛克、节目接收不全？答：这是由于电视信号接收不良造成的。
主要有以下几种原因：一是，数字电视传输平台信号接收不良，影响的因素比较复杂。
数字电视机顶盒基本概念和简单故障处理
数字电视机顶盒基本概述机顶盒的全称叫做“数字电视机顶盒”，英文缩写“STB” (Set-Top Box)。
它是一种将数字电视信号转换成模拟信号的变换设备，它把经过数字化压缩的图像和声音信号解码还原成模拟信号送入普通的电视机。
数字电视机顶盒是一种将数字电视信号转换成模拟信号的变换设备，它对经过数字化压缩的图像和声音信号进行解码还原，产生模拟的视频和声音信号，通过电视显示器和音响设备给观众提供高质量的电视节目。
目前的数字电视机顶盒已成为一种嵌入式计算设备，具有完善的实时操作系统，提供强大的CPU计算能力，用来协调控制机顶盒各部分硬件设施，并提供易操作的图形用户界面，如增强型电视的电子节目指南，给用户提供图文并茂的节目介绍和背景资料。
同时，机顶盒具有“傻瓜计算机”能力，这样通过内部软件功能和对网络稍加进行双向改造，很容易实现如因特网浏览、视频点播、家庭电子商务、电话通信等多种服务，可谓一网打天下。
电视从黑白电视向彩色电视过渡时，采用了兼容的办法，PAL-D制在中国一直延续到现在。
从模拟电视向高清晰度数字电视过渡，是一个跨越式的过渡，可以说无法直接兼容，也就是说目前的所有的模拟电视是不能使用的，所以一步到位是不现实的，目前各国采用了一个过渡式的办法--既数字机顶盒，使用了数字机顶盒后将数字信号转变成模拟信号输入给现在的模拟电视机显示信息，这样有效地避免了电视信号在传输过程中导致的干扰和损耗，电视接收的信号质量得到了很大程度的改善。
这只是一种过渡，由于模拟电视机的扫描线已定，所以它与高清晰度数字电视相比，还有相当大的距离。
高清晰度数字电视(HDTV)是未来的发展方向，到那时现在的模拟电视被全部淘汰，电视台的射、录、编设备也相应更换，人们在电视屏幕上看到的将是高清晰度的电视画面和更多的功能,HDTV 会把电视带入一个崭新的时代。
有人问目前数字机顶盒接收的信号是高清晰度数字电视吗？不是，使用了数字机顶盒后将数字信号转变成模拟信号输入给现在的模拟电视机显示信息，这样电视接收的信号质量虽然有了很大程度的改善，由于模拟电视机的扫描线已定，所以它与高清晰度数字电视相比，还有相当大的距离。
详解机顶盒维修基础及检修方法
详解机顶盒维修基础及检修方法机顶盒是一种用于接收和解码数字电视信号的设备，它在我们的家庭中起到了至关重要的作用。
然而，由于长时间的使用和其他因素的影响，机顶盒可能会出现一些故障。
本文将详细介绍机顶盒的维修基础及检修方法，以帮助大家解决机顶盒故障问题。
一、机顶盒维修基础1.了解基本原理：机顶盒的主要组成部分包括电源、主板、解码器、存储器、网络接口等。
了解这些基本原理对于后续的检修工作非常重要。
2.掌握常见故障：机顶盒常见的故障包括无法开机、无法接收信号、图像质量差、遥控器无法使用等。
对于这些常见故障，我们需要具备一定的修理能力。
3.熟悉维修工具：维修机顶盒需要一些基本的维修工具，如螺丝刀、焊接工具、万用表等。
熟悉并正确使用这些工具对于维修工作至关重要。
二、机顶盒检修方法1.无法开机的处理：首先，检查机顶盒的电源线是否插紧，确保电源供应正常。
如果电源正常，但机顶盒仍无法开机，可能是电源模块故障。
此时，可以拆开机顶盒，检查电源模块的电容和变压器是否损坏，如有损坏需要更换。
2.无法接收信号的处理：如果机顶盒无法接收信号，首先检查天线或有线电视线是否插紧。
如果仍然无法接收信号，可能是解码器故障。
可以使用万用表测量解码器的输出电压，如果电压异常，需要更换解码器。
3.图像质量差的处理：如果机顶盒的图像质量差，首先检查连接线路是否良好。
如果连接线路正常，可能是存储器故障。
可以尝试清除存储器中的缓存数据，如果问题仍然存在，需要更换存储器。
4.遥控器无法使用的处理：如果机顶盒的遥控器无法使用，首先检查遥控器的电池是否正常。
如果电池正常，可以使用万用表测量遥控器的红外发射管是否正常工作。
如果发射管损坏，需要更换。
以上是机顶盒维修的基本方法，当然，在实际的维修过程中，还需要考虑其他因素，如电路板的焊接质量、元器件的选择等。
另外，为了确保维修的安全性和有效性，建议在有经验的人指导下进行维修工作。
机顶盒维修基础及检修方法是解决机顶盒故障的关键。
数字电视机顶盒的常见故障及维修方法
数字电视机顶盒的常见故障及维修方法在实际生产中，由于机器性能、操作方法和物料性能等方面的问题，不可能做到百分百的直通率，总是会出现这样或者那样的问题，本文简要介绍机顶盒的常见故障分类及维修方法。
一、机顶盒的测试流程在拿到一台坏机以后，首先要对它进行全面的检查，而不只是看它出问题的那个地方，因为它可能是几个地方同时出问题。
根据下面的步骤对其进行比较全面的检查。
一是检查数码管是否显示正常，是否有亮画暗画现象，电源灯是否常亮;二是检查手动搜台是否正常，是否有马赛克现象;三是检查A V输出是否正常，不能有网纹干扰，图像模糊等不良现象;四是检查分量输出是否正常;五是检查声音播放/静音是否正常，不能有杂音，声音过小或过大现象;六是在能正常搜看的情况下拍机，检验是否因为震动导致图像不良，拍机导致有轻微的马赛克，停止拍机后恢复正常为正常机顶盒;七是检查机顶盒是否能正常读取IC卡信息。
八是检查能否恢复出厂设置。
根据上面的测试步骤，如果都正常，可以判断这台机器是没有问题的。
二、常见故障的维修方法无论是那一种故障，都是要遵循观、查、换的思路。
观是修机的第一步，工厂的坏机主要是观察连锡、假焊的现象，而售后人员主要是观察脱焊和元件损坏的现象。
第二步是查，针对某个故障重点检查某个模块，比如机器能正常启动但是搜不到节目，这说明机器启动的最小系统是没有问题的，主要检查高频头到主芯片这段的问题。
观察检查都没有发现问题，接着就可以根据判断进行更换，更换也要根据实际情况进行，比如无图无显，它和Flash、SDRAM以及主芯片都有关系，应该根据这批机器的物料更换情况进行跟换，这要靠经验。
除了遵循上面思路还要运用一些方法技巧，适当的运用排除法能大大加快修机速度。
下面就机器出现的各种故障，说明维修的步骤。
1、写不进程序①检查程序版本是否正确，连接方法是否正确。
②检测主芯片、内存、Flash等关键芯片有无连锡、假焊、错件、方向贴错等现象。
③检测主芯片、内存、Flash工作电压以及它们的连通性是否正常。
浅析数字电视机顶盒的常见故障及维修方法
浅析数字电视机顶盒的常见故障及维修方法数字电视机顶盒是现代家庭影音娱乐不可或缺的设备，但是在日常使用中难免会出现一些常见的故障。
本文将从常见故障出现的原因及维修方法，为大家解决数字电视机顶盒使用中的烦恼。
一、无法开机1. 原因：电源线松动或损坏、电源插座故障、机顶盒内部故障等。
2. 维修方法：（1）检查电源线是否插紧，重新插拔一次，确认无松动。
（2）检查电源插座是否有电、是否损坏，可以更换插座或者更换电源线。
（3）如果以上方法无效，可能是机顶盒内部故障，需要找专业维修人员查找故障原因，并进行维修。
二、信号接收异常1. 原因：天线线路故障、信号源问题、天气影响等。
2. 维修方法：（1）检查天线连接是否松动或损坏，重新安装或更换天线线路。
（2）调整天线的方向和姿态，尽量选择在信号较好的时段观看电视。
（3）如果信号问题持续存在，可能是信号源问题，可以联系相关运营商或厂家进行咨询。
三、画面出现花屏或卡顿1. 原因：信号干扰、机顶盒过热、硬件故障等。
2. 维修方法：（1）尽量避免在电视机旁使用大功率电器，以减少信号干扰。
（2）给机顶盒留出较大的散热空间，避免过热情况出现。
（3）如果花屏或卡顿问题依然存在，可以尝试更新机顶盒软件或固件，或者寻找专业人员进行检修。
四、遥控器失灵1. 原因：遥控器电池耗尽、遥控器损坏、机顶盒接收头故障等。
2. 维修方法：（1）更换遥控器电池，并确保电池极性正确安装。
（2）检查遥控器是否受损，如果有损坏可以尝试维修或更换新遥控器。
（3）检查机顶盒接收头是否受损，可以联系售后服务进行更换或维修。
六、声音异常1. 原因：音频线连接不良、音量设置错误、音频输出接口损坏等。
2. 维修方法：（1）重新插拔音频线，确认连接良好。
（2）检查音量设置是否正确，进入设置菜单进行调整。
（3）如果音频接口损坏，可以更换接口或寻找专业人员进行检修。
浅析数字电视机顶盒的常见故障及维修方法
浅析数字电视机顶盒的常见故障及维修方法数字电视机顶盒是现代家庭必不可少的电视设备之一，它不仅能够提供高清晰度，更能提供各种有趣的功能和服务。
然而，像所有电子设备一样，数字电视机顶盒也会出现故障。
本文将探讨数字电视机顶盒常见的故障和维修方法。
1. 信号不稳定或无信号当数字电视机顶盒无法接收信号时，黑屏或显示“无信号”信息。
这种故障通常是由于信号源故障、信号线松动、机顶盒设置错误等。
首先，应确保信号源本身没有问题，比如天线、有线电视电源是否正常工作。
其次，检查信号线是否正确连接到机顶盒和电视上。
最后，检查机顶盒的设置是否正确。
2. 机顶盒死机死机是数字电视机顶盒最常见的故障之一。
通常情况下，机顶盒死机与系统软件有关。
这种故障通常是由于软件冲突、系统错误，或是电源电压稳定性差等原因所导致。
解决方法为：关机重启，如果不能解决问题，则尝试恢复出厂设置，重新安装软件。
3. 遥控器失灵当数字电视机顶盒遥控器无法控制机顶盒时，可能是由于遥控器电池耗尽，或是机顶盒接收器被遮挡或被破坏。
首先，更换遥控器电池或使用另一个遥控器进行检查。
其次，检查机顶盒接收器是否被遮挡或被破坏，清除遮挡物或更换接收器。
4. 声音问题声音问题通常有三种类型：没有声音，杂音或音质不好。
这种故障通常是由于无法正确接收音频信号，或是音频输出线路故障所引起的。
首先，检查音频线是否正确连接，是否存在损坏。
其次，检查设置是否正确，是否存在不当设置。
最后，检查机顶盒是否处于静音状态，并确认电视音量是否打开，是否正确设置。
5. 其他问题数字电视机顶盒还可能存在其他麻烦，如屏幕闪烁、开机时间过长、信号弱或视频画面质量差等。
这些问题可能由于多种原因引起，如信号源、线路质量、机顶盒本身等。
检查这些问题的方法包括检查线路质量和信号强度，或者尝试更换机顶盒或信号源。
维修数字电视机顶盒需要一定的技术和经验，并且应遵循相应的安全规定和常规维护。
建议在出现故障时先尝试按照使用手册中的说明排除问题，如果问题仍然存在，则考虑寻求专业技术支持。
